Характеристика обходчика на штатный иммобилайзер старлайн и инструкция по его установке и активации

Как сделать обходчик самостоятельно?

Для самостоятельного изготовления модуля обхода потребуется пластиковый корпус, поскольку в конструкцию устройства входят активные элементы. Если основа будет металлической, это может привести к появлению эффекта короткого замыкания в основной катушке антенны, намотанной на ключ. При установке надо учесть этот нюанс, поэтому монтаж приспособления не допускается рядом со стальными поверхностями и изделиями.

Чтобы сделать обходчик иммобилайзера, кроме пластмассового корпуса потребуется четырехконтактное реле, предназначенное для работой с 12-вольтным напряжением. Устройство крепится внутри корпуса модуля. Возможно применение любых типов реле, поскольку при работе обходчика в электроцепи коммутируется не больше 1 ампера тока, но деталь должна выдерживать множество срабатываний. К отводам устройства нужно припаять диод 1N4001, этот элемент можно купить на радиорынке.

Из блока модуля выходит 4 контакта:

1. Шлейф с двумя жилами применяется для подключения внешней катушки. Установка данного элемента зачастую производится рядом с выключателем зажигания, поэтому с замка нужно предварительно демонтировать защитную облицовку.
2. Выход питания надо подключить к отрицательному контакту блока управления сигнализацией.
3. Кабель +12 вольт — питание обходчика. Рекомендуется выполнить подключение этого контакта напрямую с аккумуляторной батареей или любым проводом, где имеется нагрузка при выключенном зажигании. К примеру, можно использовать электроцепь питания прикуривателя.

Варианты монтажа катушки:

1. Установка производится рядом с выключателем зажигания. Данный компонент должен состоять не менее, чем из 50 витков обмоточного проводника. Допускается применение любых типов кабелей, но тонкие изделия быстрее изнашиваются.
2. Можно сделать катушку и закрепить ее на декоративной облицовке выключателя зажигания. Монтаж производится в месте размещения обходчика. Для реализации этого метода допускается применение граненого стакана, обмотанного изолентой. Для фиксации обмотки в месте установки понадобится эпоксидная смола.
3. Также можно снять облицовку вокруг замка и намотать провод непосредственно на защитный кожух. Предварительно от устройства нужно отключить колодку с проводом. Этот вариант более эстетичный, но для его реализации в пластмассовую облицовку нужно вкрутить саморезы, которые заранее прогреваются. Шляпки деталей будут применяться в качестве контактных элементов.

Подключение

Красный провод

— плюс питания, подключите к цепи, в которой присутствует напряжение +12В при включенном зажигании.

Черный провод

— отрицательный управляющий вход (70мА). При подаче отрицательного потенциала на этот вход происходит считывание кода штатного ключа транспондера. Подключите черный провод к выходу системы дистанционного запуска, обеспечивающему потенциал корпуса на время работы двигателя.

Серые провода

— в зависимости от комплектации, подсоедините к внешней рамочной антенне, устанавливаемой вокруг замка зажигания, или намотайте антенну из нескольких витков провода, поверх штатной антенны RFID.

Схема подключения 1

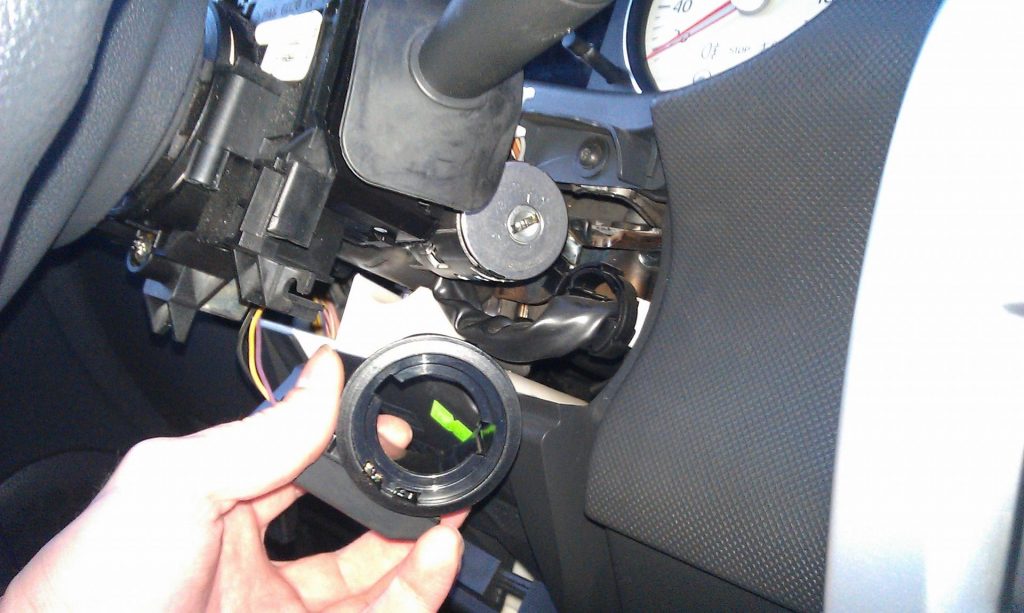

Закрепите внешнюю рамочную антенну на цилиндре замка зажигания и подключите ее к разъему на конце серых проводов

Важно чтобы расстояние между штатной антенной RFID и антенной модуля BP-03 было минимальным

Схема подключения 2

Схема рекомендуется в случаях, когда монтаж рамочной антенны затруднен по причине конструктивных особенностей автомобиля. Намотайте антенну из нескольких витков серого провода поверх штатной антенны RFID на цилиндре замка зажигания.

Важно, чтобы расстояние между штатной антенной RFID и антенной модуля BP-03 было минимальным. Альтернативная схема подключения обходчика иммобилайзера StarLine BP-03

Рекомендуется в тех случаях, когда затруднен монтаж рамочной антенны

Альтернативная схема подключения обходчика иммобилайзера StarLine BP-03. Рекомендуется в тех случаях, когда затруднен монтаж рамочной антенны

Источник www.ultrastar.ru

Число автомобилей, оснащенных всякими электронными защитами, на наших улицах растет в геометрической прогрессии. Несколько систем сигнализаций, включая спутниковую систему с GPS, иммобилайзер, физическая блокировка руля и педалей – это далеко не полный перечень сервисов безопасности.

Однако, в нашем климате хочется еще и дистанционно заводить мотор, чтобы в автомобиле создалась комфортная атмосфера согласно сезону: зимой потеплело, а летом салон стал прохладным. Поможет в такой ситуации, например, бесключевой обходчик иммобилайзера. Водитель нажмет кнопки на брелоке, и с помощью прибора соединятся нужные контакты, двигатель запустится.

Первые устройства подобного типа отличались существенным минусом. Запуску силовой установки препятствовало отсутствие близко с приемником автомобильного ключа. Обходным решением оказался вмонтированный под обшивкой запасной ключ. При подобной конструкционной схеме автомобиль становился более уязвимым в плане безопасности. Дополнительно некоторые водители выламывали выступающие пластиковые элементы с ключа.

Ситуация на рынке изменилась после того, как был разработан и установлен в новые авто модуль обхода штатного иммобилайзера. Он избавил от надобности выискивать обходные схемы с дополнительным ключом. Хотя в корпус последнего монтируют электронные чипы, без которых машина не должна заводиться, но наличие обходной электроники позволяет выполнить запуск мотора не «взламывая» сервис безопасности.

Данная особенность подразумевает индивидуальное программирование каждого чипа под каждый автомобиль. При попытке запуска машины сигнал с кольцевой антенны, расположенной около замка зажигания, отправится на чип в ключе. Если произойдет ответ от него, то сигнал даст «добро» на запуск мотора. При неполадках с чипом, антенной или искажением зашифрованного сигнала двигатель не заведется.

Модули 2CAN, CAN+LIN, 2CAN+LIN

Чтобы получить данные для имитации штатного ключа необходимо выполнить процедуру «обучения» модуля. «Обучение» проводится при подключенном питании и цепях цифровых интерфейсов автомобиля CAN, LIN, RX/TX и т.д. в соответствии с описанием на сайте can.starline.ru на вкладке «Точки подключения» для выбранного автомобиля. Для «обучения» автомобиля работе функции «Обход штатного иммобилайзера»:

Выключите зажигание. Нажмите сервисную кнопку 14 раз.

Менее, чем через 5 секунд включите зажигание.

Модуль перейдет в режим обработки данных, который может продолжаться не более 5 минут и сопровождается кратковременными сигналами сирены с интервалом 3 секунды.

Успешное «обучение» будет подтверждено 2 сигналами сирены.

Если алгоритм обхода не был распознан, то последует 4 коротких звуковых сигналов сирены.

Если сигналы сирены отсутствуют, то проверьте подключение:

• питания комплекса;
• выхода на на сирену основного блока комплекса;
• цепей CAN-H и CAN-L;
• сервисной кнопки.

Для сброса «обучения» необходимо выполнить сброс на заводские установки.

Разновидности систем работы штатного иммобилайзера

Устройство в Рено Логан

Что такое иммобилайзер? Это вариант электронного устройства, обеспечивающего защиту для автомобиля против угонщиков. В большинстве случаев он устанавливается на машину штатно ее производителем. Существует также возможность осуществить установку после, если изначальное такой механизм не был предусмотрен.

В штатном устройстве для блокировки работы машины не используется реле. Оно просто связано с работой впрыска топлива в бензин. Если нет сигнала разблокировки, впрыск просто не производится. Таким образом, имеет не столько физическую, сколько программную основу работы.

Отдельный же, нештатный механизм, обычно обеспечивает разрывание электрической цепи в одной из важных для запуска двигателя системе.

Сама суть иммобилайзера как противоугонного средства требует, чтобы отключить его и запустить двигатель мог только владелец машины. Обычно для этого используется электронный кодовый ключ, который должен быть вставлен в специальный разъем. Также, может использоваться специальный чип – в этом случае нужно его поднести к специальной антенне. Третий вариант требует ручного ввода вода, но он наименее распространенный, комбинация цифр подбирается самим владельцем машины.

Основные системы — это RFID и VATS, но вторая встречается редко, с основном на американских машинах. Первая требует подключения чипа для включения двигателя, у второй намного больше условий.

И, наконец, большинство таких дистанционно. А это значимый минус, особенно зимой в условиях нашего климата.

В видео ниже от Данила Орехова вы узнаете основную информацию по программных блокираторах автомобилей.

Для чего нужен обходчик иммобилайзера?

Обход иммобилайзера — это ряд действий, позволяющих завести авто при помощи ключа. На иномарки устанавливают системы «штатный иммобилизатор». Запустить двигатель автомобиля можно лишь штатным ключом, код которого «помнит» электроника. Назначение системы — помешать недоброжелателям завести машину при помощи отмычки или элементарного замыкания контактов. Но иногда обходчик бывает нужен самому автовладельцу.

Обход охранного устройства необходим, если водитель потерял чип. Кроме того, ключи может банально сломаться или не совмещаться с автозапуском.

Иммобилайзер не дает гарантии, что угонщик не сумеет воплотить в жизнь свои помыслы. Злоумышленник может прибегнуть к системе обхода.

Установка сигнализации с автозапуском

Почти все обходчики вводятся в инфраструктуру уже готовых к использованию систем сигнализации. Поэтому начать обзор монтажных работ следует с установки базового пакета. Собственно, устанавливать нужно немного компонентов – центральный блок управления, датчики удара, сирену, антенну и коммуникационные средства энергоснабжения.

Начинается установка сигнализации с автозапуском с монтажа блока управления. Его желательно установить в скрытом месте под центральной панелью. Крепление осуществляется штатными приспособлениями, шурупами, саморезами и другими комплектными фиксаторами. Сирена устанавливается рупором вниз в моторном отсеке – к ней подводится проводка от основного блока.

Что касается антенны, то ее следует фиксировать в верхней части ветрового стекла, но так, чтобы возле нее не было работающего электрооборудования. Датчики размещаются в наиболее опасных местах на стеклах и дверях – они контролируют физический доступ в салон.

StarLine F1 (Старлайн Ф1)

StarLine F1 Уважаемые автовладельцы, будьте пожалуйста внимательны! StarLine F1 не продается отдельно, а идет в комплекте с автосигнализациями StarLine А93, StarLine E90, StarLine A94, StarLine B94, StarLine D94. Описание StarLine F1 — бесключевой обходчик иммобилайзера производства компании Ультрастар. StarLine F1 — гибрид, полученный в результате совместных разработок StarLine и Fortin. Модуль поддерживает около 120 моделей автомобилей от 16 известных производителей. Бесключевой Обходчик иммобилайзера StarLine F1 помогает реализовать функцию автозапуска двигателя на автомобилях, оснащенных штатным иммобилайзером. Основное преимущество StarLine F1 — это то, что он не требует от владельца изготовления дубликата штатного ключа или чип-ключа. Совместимость StarLine F1 работает только с охранным оборудованием Starline и подходит к моделям: StarLine А93, StarLine E90, StarLine A94, StarLine B94, StarLine D94, StarLine M31. Список поддерживаемых автомобилей PTS — система пуска двигателя кнопкой Start/Stop.

Как сделать обходчик самостоятельно?

Структура модуля обходчика блокиратора включает в себя активные компоненты, однако корпус устройства всегда изготовляется из пластмассы, даже если это фирменный девайс

Это важно, поскольку если корпус будет стальным, то в итоге потребитель получит эффект короткозамкнутого витка в основной катушке, которая наматывается на ключ. При монтаже устройства этот момент надо учитывать, поэтому устанавливать корпус рядом с металлическими поверхностями не рекомендуется

Для самостоятельного изготовления модуля надо найти пластиковый корпус, желательно, чтобы его размеры были минимальными. Затем вам потребуется обычное реле на четыре контакта, рассчитанное на работу в бортовой сети автомобиля 12-14 вольт. Фиксация этого элемента осуществляется внутри корпуса обходчика. При обходе штатного блокиратора происходит коммутация тока, величина которого составляет менее одного Ампера

Из-за этого допускается использование любых реле, важно, чтобы оно могло выдерживать большое количество срабатываний. Возьмите диодный элемент 1N4001 (можно приобрести на радиорынке) и припаяйте его контакты к отводам реле, но учитывайте, что активация этой детали осуществляется в обратной полярности

Из корпуса самодельного обходчика будет выходить четыре контакта:

1. Шлейф на две жилы используется для подсоединения наружной катушки. Монтаж этого компонента обычно осуществляется рядом с замком зажигания, для этого потребуется снять с него облицовку.
2. Контакт питания должен быть подключен к минусовому выходу, то есть он подсоединяется к противоугонному комплексу.
3. Провод с выходом +12 вольт, на него должно подаваться питание. Рекомендуем подсоединить напрямую к аккумулятору или другой электроцепи, где всегда присутствует напряжение, даже при отключенном зажигании.

Монтаж «обманной» катушки осуществляется рядом с замком. Этот элемент должен включать в себя около пятидесяти витков обмоточного кабеля. Можно использовать провода от любых производителей, однако тонкие обмоточные кабели будут периодически рваться.

1. Пластиковый корпус самодельного обходчика

2. Внешняя обмотка, скрепленная эпоксидной смолой

Есть несколько вариантов установить устройство:

• изготовить катушку отдельно и зафиксировать ее на пластиковой облицовке замка зажигания, где осуществляется монтаж обходчика;
• демонтировать защитную облицовку замка, заранее отсоединив электрический штекер, а провод можно намотать сразу на кожух.

Если вы решили выбрать первый вариант, то для его реализации удобнее использовать обычный граненый стакан, обмотанный изолентой. На завершающем этапе обмотка скрепляется, для этого потребуется эпоксидная смола.

Если вы решили выбрать второй вариант, то результат будет более эстетичным. В пластиковую облицовку закручиваются саморезы, их надо прогреть заранее на печке или с помощью зажигалки. А их шляпки будут использоваться в качестве контактов клемм. Более тонкий кабель припаивается к поверхности данных контактных элементов, предварительно их надо очистить от остатков пластика.

Как правильно пользоваться

Перед использованием модуля обхода блокиратора двигателя пользователь должен выполнить процедуру обучения устройства.

Настройка производится так:

1. В автомобиле выключается зажигание, для этого ключ переводится в положение «Off» замка.
2. Пользователь должен найти кнопку входа в сервисный режим обслуживания автосигнализации. Если установка противоугонной системы выполнялась на станции техобслуживания, то расположение клавиши необходимо уточнить у мастеров. Обычно кнопка устанавливается скрытым образом под панелью приборов и зачастую замаскирована под один из жгутов со штатной проводкой.
3. Для входа в меню обучения нужно нажать 14 раз на клавишу. В зависимости от модели противоугонной системы, количество «кликов» может отличаться. Этот нюанс пользователь должен уточнить заранее в сервисной документации.
4. В течение пяти секунд после последнего нажатия на кнопку входа в сервисный режим обслуживания пользователь должен включить зажигание. В результате начнется процесс обучения модуля обхода блокиратора. Если за 5 с пользователь не активирует систему зажигания, процедура начинается заново. В общей сложности обучение обходчика может занять примерно пять минут. На протяжении процедуры сирена сигнализации может время от времени срабатывать с трехсекундным интервалом.
5. При успешной процедуре обучения противоугонная система сработает двумя сигналами, в противном случае их количество составит 4 шт.

Подключение

Красный провод

— плюс питания, подключите к цепи, в которой присутствует напряжение +12В при включенном зажигании.

Черный провод

— отрицательный управляющий вход (70мА). При подаче отрицательного потенциала на этот вход происходит считывание кода штатного ключа транспондера. Подключите черный провод к выходу системы дистанционного запуска, обеспечивающему потенциал корпуса на время работы двигателя.

Серые провода

— в зависимости от комплектации, подсоедините к внешней рамочной антенне, устанавливаемой вокруг замка зажигания, или намотайте антенну из нескольких витков провода, поверх штатной антенны RFID.

Схема подключения 1

Закрепите внешнюю рамочную антенну на цилиндре замка зажигания и подключите ее к разъему на конце серых проводов

Важно чтобы расстояние между штатной антенной RFID и антенной модуля BP-03 было минимальным

Схема подключения 2

Схема рекомендуется в случаях, когда монтаж рамочной антенны затруднен по причине конструктивных особенностей автомобиля. Намотайте антенну из нескольких витков серого провода поверх штатной антенны RFID на цилиндре замка зажигания.

Важно, чтобы расстояние между штатной антенной RFID и антенной модуля BP-03 было минимальным. Альтернативная схема подключения обходчика иммобилайзера StarLine BP-03

Рекомендуется в тех случаях, когда затруднен монтаж рамочной антенны

Альтернативная схема подключения обходчика иммобилайзера StarLine BP-03. Рекомендуется в тех случаях, когда затруднен монтаж рамочной антенны

Источник www.ultrastar.ru

Главной темой сегодняшней статьи будет обходник иммобилайзера своими руками. Иммобилайзер считается одним из самых распространенных и проверенных временем устройств защиты транспортного средства. Итак, в представленной статье размещены ответы на такие довольно распространенные вопросы:

• Как обойти штатный иммобилайзер?
• Что собой представляет обходчик иммобилайзера ?
• Основные типы обходчиков иммо;
• Каким должен быть идеальный обходчик?
• Можно ли своими руками изготовить обходчик иммо?
• Как своими руками изготовить обходчик иммо?
• Как правильно устанавливается обходчик иммобилайзера?

Автозапуск Старлайн А93: полное описание

Настройка автозапуска в сигнализациях Старлайн проводится самим установщиком: необходимо настроить алгоритм согласно тому, как была подключена конкретная сигнализация, требуется «обучение» корректному сигналу холостого хода. Однако часто владельцу требуется изменить ряд параметров изначальной настройки – увеличить время автозапуска или настроить таймер. При появлении каких-либо проблем заново проводим цикл настройки, чтобы убедиться, что автомобиль не запускается с брелока не из-за этого. Часто бывает, что сигнализация облегчает задачу и указывает на брелке код ошибки Старлайн.
