Как подключить вебасто к сигнализации

Как пользоваться вебасто

Оценить преимущества предпускового подогревателя можно только в случае его использования, но перед этим необходимо научиться им пользоваться. Управление прибором достаточно простое, а для его освоения нужно знать некоторые особенности.

Как запускать вебасто

По умолчанию устройство установлено в зимний режим. Если планируется использовать именно его, штатный обогреватель устанавливается в положение «тепло». При трехступенчатом вентиляторе выбирают первое деление, а при четырехступенчатом – второе. При возникновении неисправности система блокируется функцией электронной блокировки. Запускают прибор дистанционной системой «Телестарт» или при помощи таймера. Включать вебасто несколько раз при общем времени пользования больше 1 часа не следует, так как это приводит к разрядке аккумулятора.

Запуск вебасто с телефона

Оптимальный вариант управления прибором — запуск с телефона. Для этого задействуется отдельно подключаемый GPS-блок ThermoCall (модуль с антенной), который стоит около 14 тыс. руб., и позволяет управлять функциями вебасто с мобильного, отправив СМС-сообщение на номер, присвоенный прибору. Модуль позволяет управляться с пяти независимых телефонных номеров – это удобно, если машиной пользуются несколько членов семьи. Также разработаны приложения вебасто для управления со смартфона и планшета, на которые приходит обратная связь с данными температуры и срабатывания сигнализации.

Как настроить время на вебасто

Установка времени производится удержанием кнопки «set» с одновременным нажатием кнопки «вперед» или «назад», после чего «set» нужно отпустить. Будет отображено текущее время с соответствующим мигающим символом. Сама настройка осуществляется кнопками «вперед» или «назад», а выставленное время сохранится нажатием «set» или вслед за тем, как погаснет экран.

Пульт управления вебасто

Назначение приспособления – включать и выключать прибор, находясь от него на удалении до 1 км, и задавать продолжительность его работы. Пульт будет удобен тем водителям, которые хранят автомобиль рядом с местом проживания. Его использование удобнее регулярного программирования мини-таймера, тем более, что многие забывают это делать, а пульт включает обогрев простым нажатием кнопки. Слабая сторона этого способа управления в том, что препятствия, радиопомехи и линии электропередач сокращают дальность действия пульта, что отображает индикатор, показывающий уровень сигнала.

Настройка таймера вебасто

Данный вариант управления является наиболее дешевым. Таймер размещают в салоне на передней панели. С его помощью можно установить момент включения в любое время с точностью до 1 мин. и до трех моментов включения, из которых может работать только один. Режимы работы вебасто при помощи таймера настраиваются следующим образом:

Ручное включение – кнопкой включения, при этом дисплей будет отображать индикатор работы отопления и время до конца работы;
Автоматическое включение – при предварительной установке момента включения с отображением номера программы отопления или вентиляции;
Выключение – нажатием на кнопку выключения или при окончании времени программы, при этом дисплей гаснет;
Вывод времени – нажатием кнопок «<�» или «>». При работающем отопителе видно время до окончания работы;
Установка момента включения. Нажать «set», после чего в течение 10 сек. кнопками «вперед» или «назад» установить время включения;
Стирание программы – короткое нажатие «set»;
Выбор программы – нажать на «set» в течение 10 сек. до появления на экране номера необходимой программы;
Установка длительности работы – производится нажатием и удерживанием «set», и дополнительным нажатием «<�» или «>», при этом на экран выводятся текущее время с мигающим 5м символом. Снова нажимают и держат «set», и дополнительно жмут «<�» или «>», выведется режим и продолжительность работы (мигающие значки 4 и 7), заданные соответствующей программой. Кнопками «<�» или «>» можно выставить требуемую продолжительность работы, которое сохраняется кнопкой «set» или после того, как дисплей погаснет;
Корректировка оставшегося времени работы производится в диапазоне от 10 до 60 мин. нажатием кнопок «<�» или «>».

StarLine A93 подключение к шинам LIN и CAN, схемы

После подключения питающих проводов (начальный этап установки StarLine A93 был рассмотрен здесь), следующим этапом установки является подключение к шинам LIN и CAN. Эта работа производится, с учетом приведенной ниже схемы.

Схема подключения к шинам CAN и LIN

Для обеспечения правильной работы упомянутых шин, необходимо выяснить, как работают эти интерфейсы, применительно к вашему транспортному средству. Если в машине не реализована возможность управления ЦЗ и световыми сигналами, используйте другую схему подключения.

Схема подключения Старлайн А93, при отсутствии ЦЗ и световых сигналов по CAN-шине

При подключении Старлайн А93, учтите, что в охранной сигнализации предусмотрено четыре варианта управления замком — слаботочное, силовое (положительное и отрицательное), а также двухпроводное.

Как подключить слаботочное управление, рассмотрено на схеме ниже.

Как подключить слаботочное управление StarLine A93, схема

Особенности подключения силового управления

Как подключить силовое управление StarLine A93, схема

В охранном комплексе StarLine A93 предусмотрены разные способы блокирования мотора. Наиболее популярный приведен на схеме ниже.

Схема блокировки двигателя StarLine A93

К наиболее предпочтительным вариантам относится блокировка цепи, питающей бензонасос, а также блокирование напряжения, которое подается к форсункам. В первом случае, предотвращается подача горючего к мотору, что исключает возможность его запуска. Интересно, что отказ питания этих узлов не приводит к появлению ошибок двигателя. Для сравнения, при блокировке катушки зажигания, в машинах с бензиновыми моторами, такая проблема вполне возможна.

В рассмотренной выше методике, имеется один минус, о котором знают почти все угонщики. Он позволяет обойти блокировку в течение 3-х минут. Понятное дело, рисковать под окнами дома никто не будет. Но если машина стоит вдали от глаз прохожих, то угнать ее не составит труда.

Вот почему, при установке StarLine A93, предусматриваются слаботочные блокировочные каналы. В процессе применения таких блокировок, можно быть более оригинальным и заблокировать не стандартное устройство, а какой-либо датчик. Выберите такой узел, при отключении которого, завести двигатель не получится, или не сработает АКПП транспортного средства. В результате, угон машины будет максимально усложнен.

Подключение GSM-модуля, обходчика иммобилайзера и настройка сигнализации рассмотрены здесь.

Что такое вебасто

Предпусковой подогреватель вебасто служит для разогрева холодного двигателя и прогрева салона автомобиля. Устройство облегчает запуск мотора при низких температурах и предварительно прогревает салон, растапливая лед и снег, налипшие на кабину перед началом движения, и при наличии сложных метеорологических условий.

Изделие представляет собой небольшой прибор, установленный в моторном отсеке, система питания которого сообщается с автомобильной, а контур охлаждения врезан в контур охлаждения двигателя. Управляется при помощи электронного модуля, подключенного к бортовой сети машины.

Webasto

Вебасто выполняет функцию подогрева двигателя перед его запуском. Это дает стопроцентный беспроблемный его пуск в любое время года. Крайне полезен Вебасто в зимнее время, так как с его помощью будут подогреты салон, стекла, и собственно двигатель. Это все дает возможность сразу начать движение и не ждать пока мотор прогреется.

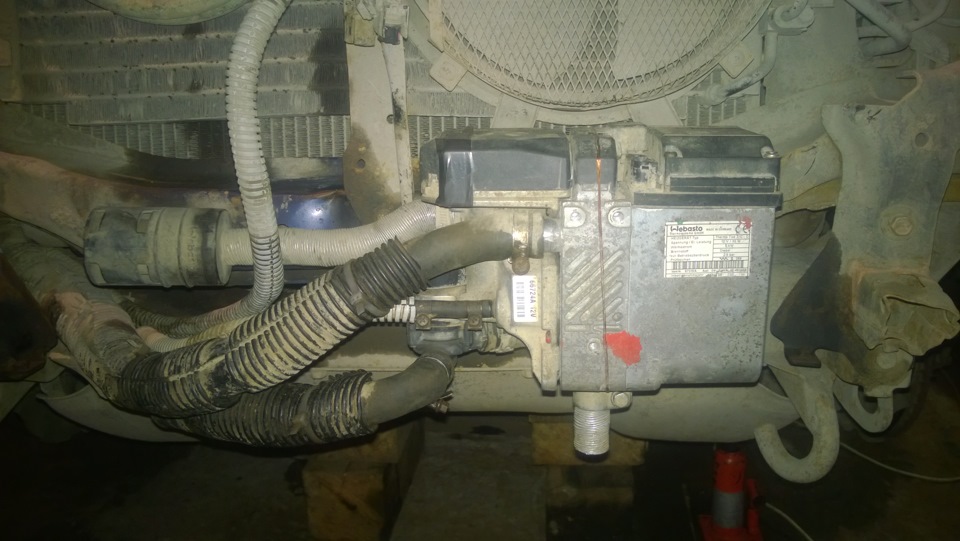

Выглядит вебасто как небольшой прибор с размерами 25 х 10 х 17 см.

Устанавливается он в отделе двигателя в районе бампера или под капотом. Подключается прибор к охлаждающему контуру, бортовой сети и топливному баку.

После срабатывания сигнала о включении в камеру внутреннего сгорания Вебасто начинает поступать топливо и воздух, сгорание которых подогревает жидкость в теплообменнике. Затем теплая жидкость прокачивается по охлождающему контору, тем самым прогревая радиатор печки и двигатель. Отопитель включается автоматически, поэтому следует включить режим печки на тепло.

Конструкция и принцип функционирования

Конструктивно Вебасто представляет собой компактный прибор, вес которого составляет несколько килограммов. Находится он под капотом транспортного средства, система питания соединяется с автомобильной, а охлаждающий контур – с контуром охлаждения силовой установки.

За управление отвечает электронный модуль, подключенный к бортовой автомобильной сети.

Принцип работы устройства можно описать следующим образом:

Активируется подача топлива из бака к собственным камерам сгорания подогревателя. Это позволяет повысить температуру охлаждающей жидкости, находящейся внутри теплообменника.
Активируется циркуляционный насос, благодаря которому подогретая жидкость поступает к мотору. Она нагревает и непосредственно двигатель, и радиатор, обслуживающий салон.

Рабочий процесс можно полностью автоматизировать, чтобы процесс активировался датчиками, реагирующими на понижение температуры окружающего воздуха, или таймером.

В плане потребления топлива система экономична, средний расход составляет 0.5 литра в течение часа. Полный прогрев автомобиля при таком расходе и температуре воздуха в минус 20 градусов занимает всего четверть часа.

Познавательное видео про предпусковые подогреватели, их устройство, работу и функции на примере Webasto:

Как можно включить предпусковой подогреватель Вебасто

В условиях суровых российских зим незаменимым устройством для любого автолюбителя станет пусковой подогреватель Webasto. Блок подогрева от немецкого бренда устанавливается в подкапотное пространство, соединяясь с системой охлаждения, топливным баком и бортовой электроникой. Нагрев двигателя происходит за счет циркуляции разогретого антифриза, проходящего через радиатор и нагнетающегося независимым насосом. В функции прибора также входит запуск вентилятора, отопление салона. Применение предпускового подогревателя помогает увеличить ресурс эксплуатации двигателя и других автомобильных узлов.

Органы управления Вебасто:

Не дистанционные
Дистанционные

Не дистанционные способы включения предпускового подогревателя Вебасто

Таймер MultiControl

Самый бюджетный и доступный способ удаленной активации предварительного подогрева двигателя представляет собой небольшой таймер, установленный в салоне вашего авто. Водитель самостоятельно программирует необходимое время включения системы и длительность функционирования обогревателя. В зависимости от требуемых условий продолжительность работы таймера может составлять от 10 минут до 1 часа. При этом автомобилист, находясь в машине, может запустить Вебасто нажатием одной кнопки.

При активации таймера стоит учитывать часовые пояса. Производитель категорически не рекомендует использовать нагреватель в следующих местах:

На АЗС и нефтебазах;
В районах, где возможно скопление горючих газов или пыли;
В закрытых гаражах и других помещениях.

При входе в меню пользователь управляет часами в режиме настроек во время мигания символов. Все установки отличаются простотой и удобством в эксплуатации. Допускается возможность определения графика на неделю вперед.

Из плюсов установки минитаймера можно отметить:

Низкая стоимость приобретения устройства;
Удобство применения.

Из минусов стоит выделить:

Необходимость заблаговременного ввода точного времени поездки для запуска подогревателя;
Возможное нарушение эстетического вида салона при монтировании устройства.

Как запустить Webasto дистанционными способами

Пульт ДУ Telestart T91

Альтернативой таймеру является установка пульта дистанционного управления. Этот способ отлично подойдет автовладельцам, оставляющим машины недалеко от дома. Основным условием функционирования пульта ДУ считается нахождение авто в прямой видимости, на расстоянии не более 1 000 метров. Его использование помогает активировать систему в любое удобное для водителя время.

Для определения мощности сигнала на дисплее пульта расположен специальный индикатор.

К преимуществам использования пульта можно отнести:

Удобное управление включением и выключением системы в любое время;
Контроль над работой через экран брелка.

Из недостатков можно выделить:

Более внушительную стоимость по сравнению с минитаймером;
Нахождение машины в прямой видимости от водителя.

Модули GSM

Популярной разновидностью дистанционного управления Вебасто являются GSM блоки. Управление включением осуществляется с любого сотового телефона при помощи звонка, текстового сообщения или мобильного приложения для Андроида или IOS. Отправитель сигнала может находиться в любой точке земного шара.

В модуль внедряется SIM-карта, реагирующая на сообщения или телефонные звонки, пришедшие на номер, закрепленный за Вебасто. Допускается не более пяти номеров, подключенных к системе.

Плюсы установки GSM-модуля:

Активация обогревателя из любой точки земного шара;
Контроль над органами управления Webasto через мобильное приложение.

Минусы:

Нахождение устройства и соответственно автомобиля в зоне покрытия сети GSM;
Стоимость приобретения немного выше пульта ДУ.

занимается монтажом таких GSM-модулей, как оригинальный ThermoCall Advanced и отечественный аналог iRoot. Интерфейс последнего скромнее, но прекрасно справляется со всеми возложенными на него задачами.

Скриншот приложения iRoot для включения Вебасто

Скриншот приложения ThermoCall App для включения Вебасто

Если у вас остались вопросы, свяжитесь с нашими менеждерами и получите бесплатную консультацию, затрагивающую все нюансы использования Webasto. Тел.

aspid-pro.ru

Соединяем сигналку и минитаймер

Чтобы рассмотренная здесь схема начала работать, вам понадобятся:

Установленная и исправно работающая система обогрева двигателя.
Автомобильная сигналка, управляемая брелоками. Провода с дополнительных выходов могут идти на штатные точки подключения автосигнализации. Однако один из этих проводов должен оставаться свободным.
Понадобится умение работать с паяльником. Своими руками потребуется подпаять ровно один шнур. Правда, пайку нужно будет выполнить на плате минитаймера.

Главный разъем сигналки наделен несколькими управляющими выходами.

Основной разъем Starline B94

Диод обратной стороной (катодом) вы подключите к любому из них. Но с выбранным контактом не должны быть связаны точки подключения сигнализации, уже используемые в реальности.

Нарушив последнее правило, своими действиями вы внесете изменения в отлаженную работу сигналки. Поэтому нужно быть внимательным. Карту подключения, реализуемую при установке, обычно прилагают к инструкции.

Доработка таймера, управляющего обогревом

Для примера можно взять таймер следующей модели – Вебасто 1533. Его схема содержит 4 микрокнопки. Вам, в свою очередь, нужна одна из них.

Таймер модели «1533» в разборе

Для осуществления доработки выполняется следующее:

Устройство отключают, его корпус полностью разбирают;
Руками снимают модуль дисплея (должна остаться печатная плата);
Провод подводят к нужной площадке, выполняют пайку.

Контакт, замыкаемый на массу

Проводя пайку, главное – не прикасаться руками к дорожкам, идущим к контактам дисплея.

Своими силами выполнить подобную доработку сможет не каждый. Хороший результат можно получить, если обратиться в ремонтную мастерскую.

Доработанный таймер «1533»

На фото выше показано, как осуществляют монтаж опытные ремонтники. Сам таймер после доработки выглядит так.

Таймер «1533» после сборки

Желаем удачи.

Подключение к сигналке, программирование

Казалось бы, чего проще: купить диод 1N4001, подключить его анод к проводу от таймера, а катод – к выходу сигналки. Именно так нужно сделать на практике.

Обозначения на корпусе диода

Схема подключения вопросов не вызывает, а вот с программированием придется повозиться. Для примера, рассмотрим оборудование следующей модели: Starline B94.

Пожалуй, проще всего дело обстоит с программируемым выходом «1».

Замыкание производится двумя импульсами

В общем, без стандартного руководства выполнить настройку вы не сможете. А чтобы ничего не настраивать, используют первый канал (контакт «5»).

Как пользоваться пультом вебасто

Несмотря на все большее распространение предспусковых подогревателей, все еще возникают вопросы о том, как пользоваться вебасто. Это устройство предоставляет своему владельцу массу возможностей для комфортного использования авто.

Прежде всего, вебасто позволяет прогреть двигатель заранее. И благодаря этому вы существенно увеличиваете срок эксплуатации мотора, а еще садитесь сразу же в теплый салон без изморози на окнах и ледяного руля

И совершенно неважно, какая за окном температура. Мерзнуть в ожидании прогрева вам не придется

Возможности пульта вебасто

Для тех, кто привык оставлять автомобиль неподалеку от дома, весьма пригодится возможность управления подогревателем с помощьюспециального пульта. Так вы сможете включить или выключить вебасто, находясь на расстоянии до одного километра от своей машины. Это намного удобнее, нежели использование мини-таймера. Вместо того чтобы каждый раз его программировать, вы можете активировать вебасто одним движением пальца. Однако на качество сигнала могут повлиять радиопомехи, близость электропроводов и т. д. Поэтому не забывайте проверять показатели индикатора уровня сигнала. С его помощью вы узнаете о том, что отопитель «получил» ваш сигнал.

Не рекомендуется включать webasto, если авто находится в закрытом помещении (гараж) или на заправке. А также не стоит оставлять его включенным больше, чем на один час. Соблюдение этих нехитрых правил продлит срок службы подогревателя. Сам пульт нужно оградить от прямых солнечных лучей, холода, мороза, влаги и грязи. При использовании пульта лучше всего находиться на возвышенности или хотя бы на открытом пространстве.

Если ваш автомобиль не оснащен штатным подогревателем, в нашем центре вы можете не только его установить, но и получить от наших специалистов консультацию относительно того, как пользоваться пультом вебасто. Узнать приблизительную стоимость работ вы можете по телефонам, указанным на сайте.

Принцип работы и схема подключения обогревателя своими руками

Помимо цифрового датчика, под капотом авто находится самостоятельный охлаждающий контур. Система Вебасто напрямую подключается к топливному баку и электронике автомобиля. Дистанционное управление обогревателем осуществляется с использованием цифрового контура, располагающегося в салоне транспортного средства. Вся деятельность системы оптимизирована под команды брелка. Проще говоря, момент пуска двигателя и обогрев салона полностью контролируется водителем.

Видеоролик о том, как устроен автоподогреватель Вебасто

Принцип работы включает в себя следующие этапы:

Попадание топлива в камеру предпускового оборудования. В процессе его нагревания повышается температура охлаждающей жидкости системы Вебасто.
При достижении нужной температуры жидкость по топливному насосу попадает в двигатель и радиатор, где и происходит прогрев всех систем автомобиля (салона и мотора).

В зависимости от погодных условий, различается время, необходимое для прогрева двигателя. При температуре в минус 20 градусов на всю операцию затрачивается не более 15 минут. В зависимости от того, как работает предпусковая система старта двигателя, повышается количество потребляемого топлива.

Сигнализация Шерхан 9 и все ее возможности и настройка

Сигнализация Шерхан 9, она же Magicar 9, поставляется на рынок с 2008 года. Система, о которой идет речь, наделена возможностью автозапуска, а также в ней реализован турботаймер. Правда турботаймер работает по принципу «включить зажигание после отключения», что характерно для многих охранных систем бюджетного класса.

В остальном же к сигналке Шерхан 9 претензий быть не может: предусмотрен контроль включения нейтрали, а контроль запуска двигателя осуществляется по таходатчику. Кроме того, сигналку указанной модели можно подключить к CAN-шине, выбрав перемычками одну из прошивок. Подробнее об этих деталях рассказывается дальше.

Приятного чтения.

Как реализован автозапуск и турботаймер

Сразу рассмотрим, как выглядит схема подключения сигналки:

Основные элементы фирменного комплекта

Дисплей основного брелока, показанного на фото, может отображать тревожные сообщения. В его конструкции предусмотрен звуковой модуль, а также вибровызов. Интересно то, что период работы турботаймера система может выбирать автоматически. Согласно инструкции для этого шнур из разъема CN4 подключают к таходатчику, а затем нужно правильно выполнить программирование. Другие особенности рассматриваются дальше.

Основные функции и особенности

Перечислим базовые возможности нашей автосигнализации:

Есть возможность выполнить подключение к шине CAN (провода CAN-L и CAN-H);
Режим Slave, в котором системой управляет штатный модуль охраны, тоже реализуется, но только если подключение к CAN-шине выполнено без ошибок;
Запуск двигателя может быть дистанционным либо автоматическим;
Разными сигналками Scher Khan Magicar 9 может управлять один брелок;
Основной брелок будет отображать температуру в салоне, а также напряжение бортсети;
Сразу после активации турботаймера возможно включение охранного режима;
Дальность передачи тревожных сообщений равна 2 км.

Было замечено, что система Scher Khan Magicar 9 очень экономно расходует заряд батареи, которая установлена в брелок. Что обусловлено не только отсутствием диалогового кода, но и наличием технологии энергосбережения.

Схема действия кода «Магикара»

А односторонний код, именуемый как Magic Code PRO, пока не удалось взломать никому.

При помощи любого брелока включается режим «свободные руки», и система автоматически задействует охрану при удалении от авто. Снятие с охраны в этом случае также производит автоматика. Еще сигналка рассматриваемой модели управляет центральным замком, причем наличие режима «комфорт» тоже предусмотрено. Можно установить реле, коммутирующее ток в цепях дополнительных элементов ЦЗ, а подключают это реле к шнуру «1» (разъем CN9). Период срабатывания реле задают программно.

Комплектность базового набора

Базовый комплект содержит элементы, показанные на фото:

Перечислим эти элементы:

Инструкция пользователя и руководство по монтажу;
Основной блок Scher Khan Magicar 9;
Пара брелоков и следующие датчики: датчик удара, вызова водителя, температуры двигателя;
Антенный модуль;
Реле и его клеммник;
Сирена;
Концевик капота;
Соединительные кабели для следующих разъемов: CN1, 2, 3, 4, 8, 9, 11;
Наклейка датчика вызова (2 шт.), наклейка под блок антенны, наклейка на стекло (2 шт.).

Продавец может что-либо добавить, но все перечисленные детали должны присутствовать. Потому комплект и называется базовым.

Приведенный здесь список вы найдете в руководстве пользователя. Совершая покупку, проверяйте и комплектность, и сохранность изоляции проводов

Последнее – важно, так как бывший в употреблении товар выдают различные повреждения: укороченные провода, наличие царапин и т.д. Удачного выбора!

Starline и Webasto, автозапуск и управление

На подавляющем большинстве автомобилей стоит сигнализация. Люди, которые установили или хотят установить себе автономный подогреватель Вебасто, задаются вопросами насчет взаимодействия отопителя и сигнализации.

Подключения вебасто к сигнализации Starline производится также как и подключение других сигнализаций. Либо подключается специальный модуль GSM (типа Starline M20), который подсоединяется к системе управления отопителем через разрыв в проводе, либо сигнализация подключается напрямую через дополнительный канал. Положение дополнительного канала можно узнать по схеме с распиновкой блока сигнализации.

Читать дальше: Замена радиатора печки шевроле авео т250

Управление webasto с сигнализации осуществляется либо через подключенные модули, либо напрямую от сигнализации (провод, идущий от дополнительного канала, припаивается к контакту на плате или к контакту кнопки «Пуск» на пульте управления в салоне).

Например, взглянув на иллюстрацию ниже, становится понятно, как подключить вебасто к сигнализации старлайн А91 (на иллюстрации видно, что можно либо подключить GPS модуль M20, либо воспользоваться дополнительным каналом).

Описанные выше варианты взаимодействия сигнализации и отопителем работают для всех автономных подогревателей Вебасто (Webasto Thermo Top Evo 4, Webasto Thermo Top Evo 5 и Webasto Thermo Pro 90).

Стоит также заметить, что существуют специальные дистанционные системы управления отопителем, такие как Telestart T91.

В любом случае, если Вы решили настроить взаимодействие отопителя и сигнализации, Вам необходимо обратиться на сертифицированный сервис, где опытные мастера подключат все с точным соблюдением технического регламента.

StarLine – компания, которая занимает первое место по производству охранных систем с инновационными возможностями. Их сигнализации подходят на любые типы и марки автомобилей. Абсолютно все модели охранных систем подходят для работы на территории России и прилежащих странах. Охранная система обеспечивает максимальный уровень защиты автомобиля, именно StarLine считается лучшими на рынке продаж автосигнализаций.

Компания занимается выпуском современных систем автосигнализаций, высокочувствительныхиммобилайзеров, поисковых комплексов GSM и GPS и другие. Штат компании составляет более 1000 человек, которые каждый день изобретают все новые технологии защиты автомобиля от угона. По всей территории России насчитывается более 50-ти официальных представительств компании, где происходит сервисная поддержка.

Принцип работы жидкостного подогревателя Вебасто

Все виды предпусковых подогревателей Webasto можно разделить на две большие группы: жидкостные и воздушные. Подогреватель может использоваться для догрева двигателя во время работы или в предпусковом режиме, когда Вебасто включается до запуска силового агрегата.

Устройство жидкостного подогревателя Вебасто представлено на рисунке 1.

Рисунок 1 — Устройство жидкостного подогревателя Webasto Thermo Top Evo в разрезе

Крыльчатка нагнетателя воздуха для горения
Электродвигатель нагнетателя воздуха на нагрев и для горения
Штифт накаливания и датчик пламени
Испарительная прокладка
Камера сгорания
Датчик температуры жидкости
Выход нагретой жидкости
Датчик нагрева
Вход охлаждающей жидкости
Корпус подогревателя
Теплообменник
Циркуляционный насос
Топливный насос
Выход выхлопных газов
Топливопровод
Магнит
Забор воздуха для горения
Датчик Холла
Блок управления

Принцип работы оборудования в предпусковом режиме выглядит следующим образом:

После поступления сигнала о пуске, топливо поступает в камеру сгорания.
Во время сжигания топлива образующаяся тепловая энергия нагревает антифриз, который циркулирует в системе.
Циркулирующий насос запускает антифриз по контуру, состоящему из котла Вебасто, радиатора и двигателя.
Постепенно температура ДВС достигает нормативных значений, и запуск мотора даже в суровые морозы происходит в штатном режиме.
Подогрев идет и внутри салона. Автоматика включает вентиляторы, обеспечивающее подачу подогретого воздуха на окна. Таким образом, наледь и снег на окнах таят.

Так как запуск Webasto происходит за счет заряда аккумулятора, важно следить за тем, чтобы батарея была заряжена и функционировала нормально. Иначе девайс не запустится, даже при достаточном заряде АКК

Кроме того, важно учесть, что Webasto не работает на прогрев моторного масла. Использование предпускового подогревателя не означает, что на выборе моторного масла не нужно учитывать его зимнюю вязкость.

При минусовых температурах отопитель Вебасто будет функционировать в режиме догрева вместе с двигателем. Принцип работы устройства такой же, но включение системы произойдет при пуске ДВС.

Для запуска Webasto в режиме предпускового подогревателя важно соблюдать следующие условия:

температура за бортом ниже +50С;
аккумулятор заряжен (напряжение от 11,4 В);
температура антифриза меньше 140С;
двери закрыты;
автомобиль стоит на охране.

При функционировании в режиме догрева важно, чтобы климатическая система была включена, а температура за бортом была выше -60С. Отопитель Вебасто отслеживает уровень топлива, и при загруженности бачка меньше, чем на одну четверть, может не запуститься и даже заблокироваться

Отопитель Вебасто отслеживает уровень топлива, и при загруженности бачка меньше, чем на одну четверть, может не запуститься и даже заблокироваться.

Подогреватели Вебасто работают как с бензиновыми, так и с дизельными силовыми агрегатами. Модификации оборудования для разных видов ДВС имеют определенные особенности. Рассмотрим, как работает котёл Вебасто для бензиновых движков и дизеля.

— для бензина

Главное отличие бензинового и дизельного механизма в принципах подачи топлива. За счет того, что структура бензина отличается от солярки, то и нижний пусковой предел у бензинового оборудования уменьшится.

Итого

Данная схема работает уже более двух месяцев и проверена 40° морозами.

т.к. сейчас во всех комплексах появилось управление webasto. предлогаю сделать запуск вебасто отрицательным импульсом и контроль работы по положительному сигналу (при подключении вебасто по цифровой шине переодически бывают сбои, т.к. Оборудование StarLine не синхронизируется с пультом Webasto),

к примеру использовать вход событий для подтверждения и любой доп канал для запуска.

На дальнем востоке Webasto использоваться для разморозки авто повседневно (но к сожалению и отпителей бывают сбои и он не запускается, и не хотелось чтобы сигнализация начила вращать двигатель в замороженном состоянии) и было бы удобно, при запуске двигателя с предваритльным запуском отопителя,чтоб было так:

1. поступает команда на запуск.

2. поступает отрицательный импульс на пульт отопителя,запускается отопитель (время работы отопителя выставляется на органе управления отопителя,в сигнализаци програмируется что отопитель работает не менее того времени которое выставлено,т.е преднастройки к примеру 19, 29, 39, 59 минут.(номинальное время работы отопителя в зимнее время 1час.)

3. запуск двигателя начинается после того как входе событий пропадает положительный сигнал , если он отработал больше заданного времени и температура двигателя выше заданной (например 10, 20, 30,40 градусов) , в противном случае проходит отмена запуска.

Ответы 7

сюдя по все Вы пишите про А93 . почитайте инструкцию по установки А95 – про режим работы входа событий №1 ( Вариант 2 — вход используется для запуска/остановки двигателя.

Отрицательный перепад (от +12 В до 0 В) напряжения на входе

инициирует запуск двигателя (если двигатель был выключен) или

остановку двигателя (если двигатель был запущен).

на практике показывает что оборудование starline не имеет возможности контролировать предпусковой подогреватель(конкретно Webasto). т.е. оно запускает его но не видит работает он или нет (что по цифре, что по аналогу.) клиенты обращаются с проблемой что GSM говорит что webasto работает, а на самом деле котел не работает. так вот мое предложение состоит в том что вход событий служит не только для запуска двигателя, но и для контроля рабочего состояния предпускового подогревателя, как понял в инсnрукции A95 в меню AF функция 15 вариант2 реагирует только на перепад напряжения, т.е если автомобиль будет заведен и и буде переход с12 до 0 вольт то двигатель заглохнет. проблема в том что в часности у меня в регионе владельцы дизельных автомобиле вебасто используют еще как догреватель, а последняя подель вебасто thermo top evo не может автоматически работать больше часа, и ее периодически приходиться включать заново, так вот я думаю что вклиент будет не ввосторге если вместе с выключением вебасто заглонет и автомобиль.И еще один минус этой варианта, если котел не отработает полный цикл, т.е не разморозит двигатель и отключиться, то сигнализация попробует всеравно его завести, то в таком случае всеравно как минимум нужен запрет дистанционного запуска двигателя по низкой температуре.

на практике – starline отправляет только команды вкл и выкл ( для контроля скорее всего необходимо пожертвовать какой-то линией либо кан либо лин но про это пусть думают разработчики ) а про вход событий и про провод webasto включения печки подумайте ( делал это А94 )

Провод печки не вариант. Т.к. он включается только при сорока градусах. У вебасто есть возможность контролировать ее от момента включения до момента выключения через таймер для evo и через помпу для старых моделей. Вход событий это пример. может быть и любой другой провод. Вот и хотелось бы довести эту информацию до разработчиков.
