Сигнализация шерхан магикар 5 инструкция по эксплуатации

Характеристики Scher-Khan Logicar 5i и Magicar 5

Scher-Khan Magicar 5	Scher-Khan Logicar 5i	Описание
Да	Нет	Дополнительный код снятия с охраны
от -45°С до +65°С	от -40°С до +70°С	Температурный режим
3 мес. / 2 года	2 мес. / 2 года	Срок службы элементов питания в основном / дополнительном брелоке
Да	Защита от сканирования и перехвата цифрового сигнала
25мА	20 — 22 мА	Величина потребления силы тока
Да	Звуковой и виброрежим получения тревожного сообщения
30 сек.	Длительность сигналов тревоги
С помощью брелока, сервисной кнопки	Управление штатными опциями
Да	Нет	Наличие внутренней памяти для хранения данных
До 1500 метров	Дальность связи с брелоком / модулем
Да	Отдельные механические кнопки активации / деактивации сигнала
Да	Блокировка подключения дополнительных брелоков
Да	Автоматическая постановка под охрану, если двери не открывались
Да	Режим скрытой передачи тревожного сигнала (только на брелок)
Да (с тыльной стороны карты)	Индивидуальный код при утере ключа
Да	Защита при активном моторе
Да	Звуковое напоминание об открытой двери
Да	Режим Паника
Да	Свободные руки
Да	Напоминание об активных габаритах
Да	VALET
	Дистанционный запуск
	Отложенный запуск
	Индикация температуры
	Индикация заряда батареи
	Режим энергосбережения
Да (три режима)	Задержка деактивации подсветки салона

С полным перечнем общих характеристик ознакомьтесь в статье: «Сравнение функционала автосигнализаций Scher-Khan Magicar 4 и Logicar 4. Отзывы клиентов»

Принимая во внимание то, что модель охранной системы Шерхан Магикар 5 снята с серийного производства, рассматривать ее в качестве аксессуара для установки нецелесообразно

Как включить/отключить режим «Cвободные руки»?

Хочу поставить новую автосигнализацию. Какую из линейки Magicar посоветуете?

Последние по времени появления системы этой линейки – Magicar 13 и 14. Их преимущества:

дальность двусторонней симметричной связи – до 3000 м,

система шифрования MAGIC CODE PRO 4 на базе одного из самых надежных в мире стандартов кодирования — AES-128,

высокая стабильность связи за счет работы на малозагруженной частоте – 868 МГц,

цифровой 3D-датчик удара, наклона, перемещения – оперативное оповещение при краже колес или эвакуации, а также других посягательств на автомобиль,

широкий набор дополнительных функций комфорта и сервиса, включая автозапуск,

многофункциональный 5-кнопочный брелок-коммуникатор с зарядкой и ЖК-дисплеем, поддерживающим русскоязычные текстовые сообщения, а также брелок без дисплея (всего в одну систему можно прописать 3 брелока — с дисплеем или без).

Чем отличаются системыMagicar 13 и 14 между собой?

Прежде всего, стоимостью. Также Magicar 13 имеет функцию автозапуска по умолчанию, а Magicar 14 – опциональный автозапуск, то есть эта функция требует дополнительных подключений и оборудования, которое докупается отдельно. В остальном эти две системы идентичны, вплоть до того, что брелоки систем Magicar 13 и 14 полностью взаимозаменяемы.

Есть ли в системах линейки Magicar возможность управления со смартфона, как в системах Mobicar 2 и B?

Это возможно при дополнительном приобретении и установке GSM-модуля, так как вход для запуска от GSM-модуля у сигнализаций Magicarесть. Однако таким образом можно будет реализовать только часть функций управления системой.

На каких системах линейки Magicar есть автозапуск?

Функция автозапуска по умолчанию есть на моделях Magicarc нечетной нумерацией: например, у Magicar 7, 9, 11, 13. В моделях с четной нумерацией, например, в Magicar 6, 8, 10 автозапуска нет. В качестве дополнительной опции подключение автозапуска возможно в системах Magicar 12 и 14.

Как настроить/отключить автозапуск?

Если речь идет про автозапуск по событиям (по времени, температуре воздуха в салоне, бортовому напряжению)для систем Magicar 7, 9, то рекомендуем ознакомиться с данной информацией: https://vk.com/topic-37403214_27242103. Данный алгоритм можно применить и для систем Magicar 11, 12. Здесьсодержатся рекомендации по настройке автозапуска для систем Magicar 13 и 14: https://vk.com/topic-37403214_30852839.

Не получается настроить автозапуск, что я не так делаю?

В большинстве случаев речь идет об автомобиле с механической коробкой передач, для которого необходимо точно соблюсти все условия резервирования автозапуска. О том, что какое-то из условий не выполнено, система сообщает ошибкой №5 (пять морганий аварийной сигнализации после серии из трех морганий).

Каковы обязательные условия для резервирования автозапуска на автомобиле с МКПП?

Есть несколько алгоритмов резервирования автозапуска на автомобиле с МКПП. Например, для системы Magicar 13 они подробно описаны в инструкции на странице 54.

Если все условия для резервирования выполнены, а автозапуск все равно не выполняется, в чем может быть проблема?

В данной ситуации обратите внимание на ошибку, которую показывает брелок сигнализации. В руководстве по эксплуатации к сигнализации находится параграф «Диагностика причин неудачного автоматического запуска»

Сверьте номер ошибки с приведенной в руководстве таблицей.

Как уменьшить/увеличить время автозапуска?

Время работы автоматического запуска двигателя регулируется функцией в меню программирования №1. Для систем Magicar11/12/13/14 это функция 1-7, для систем Magicar 7/9 это функция 1-12.

Как включить/отключить сигнал сирены?

Включение/отключение звуковых сигналов сирены при постановке в режим охраны и при снятиидля систем Magicar 13/14 выполняется с брелока в «меню блока». Для систем Magicar 7 – 12 нужно нажать кнопки I+IIвместе коротко.

Как включить/отключить режим VALET?

Cервисный режим VALET для систем Magicar 13/14 включается с брелока в «меню блока». Для систем Magicar 7 – 12 нужно нажать кнопки I+IIIвместе коротко.На всех системах данный режим включается в состоянии «снято с охраны».

Как включить/отключить режим «Cвободные руки»?

Cервисный режим «Свободные руки»для систем Magicar 13/14 включается с брелока в «меню блока». Для систем Magicar 7 – 12 нужно нажать кнопки II+IIIвместе на 2 секунды.На всех системах данный режим включается в состоянии «снято с охраны».

Видео помощь для активации пультов

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА-КОММУНИКАТОРА

Пример обозначений:

I – быстрое (0.5 сек.) нажатие кнопки

I– – длительное (2 сек.) нажатие кнопки

(I+II) – быстрое (0.5 сек.) одновременное нажатие кнопок

(I+II)– – длительное (2 сек.) одновременное нажатие кнопок

Номер

кнопки

Время

нажатия

Функция (режим)

Включить режим охраны

Прекратить режим тревоги

Включить блокировку стартера/зажигания

Закрыть замки

Выключить режим охраны

Прекратить режим тревоги

Выключить блокировку стартера/зажигания

Открыть замки

Включить/выключить функцию «Свободные

Включить/выключить подсветку дисплея

Проверка состояния системы

Открыть багажник

Режимы ПАНИКА или «JackStop». Для

прекращения нажать кнопку I или II

Включить/выключить сигналы сирены

Управление доп. каналом 1

Датчик удара включить/выключить

Управление доп. каналом 2

Включить/выключить запуск по таймеру

Режим ТУРБО включить/выключить

Вход в меню программирования 1

SCHER-KHAN MAGICAR 5

1)
Заводское значение. Двухшаговое снятие с охраны отключено. Для снятия с охраны достаточно нажать кнопку «II» брелока2)
Требуется подтверждение снятия с охраны. Если использование кода PIN1 отключено (программируемая функция 1-6 в заводском значении),

необходимо повторно нажать кнопку «II» брелока. Если используется

четырех- или двухзначный код PIN1 (программируемая функция 1-6

имеет значение II или III), необходимо после нажатия кнопки «II» брелока

последовательно нажать четыре (или две) кнопки брелока с номерами,

соответствующими цифрам кода PIN1. Только после правильного

выполнения второго шага система будет снята с охраны. Если код не

введен в течении 15 секунд или введен неверный код, система перейдет

в состояние тревоги

Программируемая функция 1-20: «Автоматический запуск по напряжению аккумуляторной батареи»

для выполнения автоматического запуска по таймеру.

Данная программируемая функция имеет два значения:

1)
Заводское значение. Автоматический запуск по напряжению аккумуляторной батареи не используется 2)
напряжение аккумуляторной батареи не опустится ниже 11.5 В, либо

выполнится условие по температуре, назначенное программируемой

функцией 1-21

Программируемая функция 1-21: «Автоматический запуск по пороговому значению температуры»

Эта функция позволяет включить или выключить соответствующее условие

для выполнения автоматического запуска по таймеру, а также выбрать

пороговое значение температуры.

Данная программируемая функция имеет четыре значения:

1)
Заводское значение. Автоматический запуск по пороговому значению температуры не используется 2)
Очередной таймерный запуск будет откладываться до тех пор, пока температура не опустится ниже -15

С или напряжение аккумулятора не

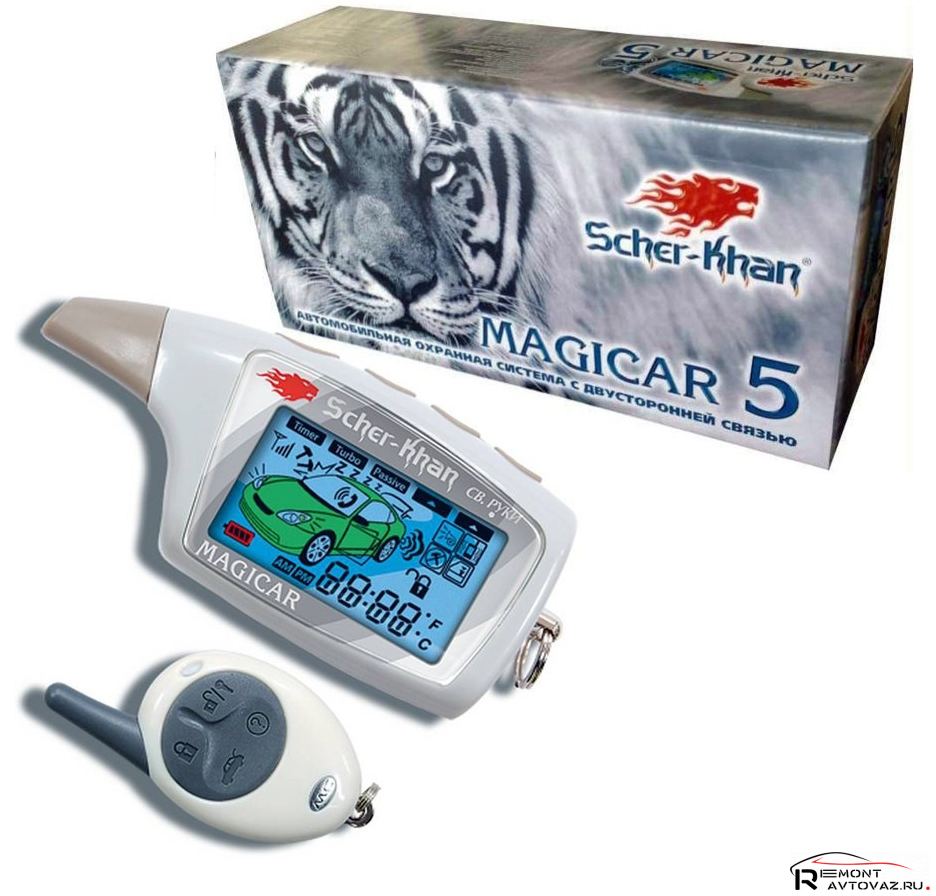

Комплектация и цена автосигнализаций Шерхан Магикар 5 и Логикар 5i

Наименование	Scher-Khan Logicar 5i Цена в рублях	Scher-Khan Magicar 5 Цена в рублях
Брошюра по обслуживанию и установке	1 экз.	1 экз.
Схема подключения	1 экз.	1 экз.
Микропроцессор	1 шт.	1 шт.
Коммуникатор с жидкокристаллическим дисплеем	1 шт.	1 шт.
Коммуникатор запасной без дисплея и функции обратной связи	1 шт.	1 шт.
Электрическая проводка, клеммы, разъемы	6 шт.	6 шт.
Датчики защиты	2 шт.	2 шт.
Сенсоры удара	2 шт.	2 шт.
Передатчик сигнала	1шт.	1 шт.
Модуль со встроенной антенной	Нет	1 шт.
Реле блокировки силового агрегата	1 шт.	2 шт.
Концевик	1 шт.	1 шт.
Сирена	1 шт.	1 шт.
Металлический кронштейн	1 шт.	1 шт.
Светодиод для индикации активного состояния	1 шт.	1 шт.
Цена	От 12000	От 8000 — 8400

*цена указана состоянием на 25.02.2019 года.

Выставляем период работы Турбо

Оснащение двигателя турбиной имеет свои тонкости её работы. Турбина не должна быть сразу остановлена после длительной работы на больших оборотах. Двигатель должен некоторое время проработать на холостых оборотах для охлаждения турбины. С этой целью в охранной системе Магикар 5 предусмотрен режим Turbo или турботаймер. Если этот режим включён, то двигатель будет работать ещё две минуты. Режим ТУРБО включается и выключается одновременным коротким нажатием клавиш 3 и 4 пульта. Для включения режима по окончанию поездки выполните следующее.

Поставьте автомобиль на нейтральную скорость.
Выключите зажигание. Машина должна работать ещё пару минут.
Покиньте транспортное средство, закройте все двери. «Аварийка» начнёт мигать. Поставьте автомобиль на охрану, сработают датчики: капота, багажника, вызова водителя. По истечении двух минут двигатель будет остановлен. В этот момент начнёт работать датчик удара. Нажмите на две секунды кнопку 2 пульта, двигатель будет экстренно остановлен.

Основные характеристики

Система Sherhan Magicar 5 представляет собой охранную сигнализацию с двухсторонней связью, действующей на расстоянии до 1,5 км.

Сигнализация предназначена для установки на любые транспортные средства с двигателями с искровым зажиганием и воспламенением от сжатия. Напряжение в бортовой сети не должно превышать 12 в, поэтому систему нельзя применять на грузовых автомобилях.

конструкция всех основных компонентов предусматривает монтаж в салоне или панели приборов автомобиля (в соответствии со стандартом IP40);
размещение элементов в местах, не защищенных от попадания влаги, недопустимо;
штатная сирена имеет более высокую защищенность (по стандарту IP65) и может устанавливаться в моторном отсеке на удалении от источников теплового излучения и радиопомех.

Для расширения функций и повышения комфорта использования возможно приобретений опций:

блока для обхода иммобилайзера Scher Khan BP-2;
дополнительных брелоков с дисплеем и без него.

Следует помнить, что центральный процессор системы способен хранить в памяти не более трех брелоков.

Основные функции

Охранная система позволяет:

выполнять автоматический дистанционный пуск бензиновых и дизельных двигателей с любым типом коробки передач;
работать совместно с турбированными моторами;
осуществлять пуск двигателя в нескольких режимах (по времени, температуре);
при потере пульта управления возможен доступ по специальному коду;
работать в автоматическом режиме активации охраны;
возвращаться в режим обеспечения охраны при случайном нажатии на кнопки отключения;
управлять работой системы блокировки замков;
предупреждать о работающих световых приборах автомобиля.

Технические параметры

рабочее напряжение может находиться в диапазоне 9…18 В;
потребляемый ток в рабочем режиме — не более 30 мА;
диапазон допустимых температур безотказной работы — от минус 40 до плюс 85 ºС;
дальность действия сигнала — до 1500 м;
рабочая частота системы управления — 433,92 МГц.

В режиме срабатывания тревоги система имеет возможность подачи трех видов сигналов:

Непрерывного звукового при помощи сирены. Время работы ограничено 30 секундами.
Параллельно в прерывистом режиме работает внешняя световая сигнализация автомобиля. Лампы мигают с периодичностью 1 раз в секунду.
При этом передается кратковременный радиосигнал о срабатывании на брелок.

При работе системы в цепях автомобиля допускаются токи следующих значений:

Цепь	Допустимое значение тока, А
Блокировки системы запуска стартера и зажигания	0,2
Лампы поворотников на левом борту	10,0
Лампы поворотников на правом борту	10,0
Зажигание	30,0
Дополнительная цепь АСС	30,0
Стартер	30,0
Вспомогательная цепь зажигания	0,2
Штатная сирена	2,0
Привод замков дверей по левому борту	15,0
Привод замков дверей по правому борту	15,0
Дополнительный канал для замка на крышке багажника	10,0
Дополнительный канал 1	0,2
Дополнительный канал 2	0,2
Канал связи со штатной системой сигнализации	0,2

Защита цепей выполняется штатными плавкими вставками в монтажных блоках автомобилей.

Заводим автомобиль с брелка Scher-Khan Logicar

Модели противоугонной системы Логикар A, B, 1, 2, 3 i, 4 i, 5i, 6i, 5 iS, 6 iS просты в управлении. Все действия выполняются на основном брелоке с дисплеем, запасной отложите в сторону. Проведите настройку автозапуска по следующему алгоритму.

Одновременным нажатием на клавиши 2 и 4 пульта активируйте таймер.
Для входа в режим программирование зажмите на несколько сек. кнопки 1 и 4.
Активируйте запуск двигателя по времени, нажав десять раз клавишу 4.
Установите время включения мотора автомобиля: один раз в сутки – клавиша 1; через восемь часов – 2; через четыре часа – 3; через два – 4.
Зажав одновременно 2 и 4, вы включите таймер.

Изучив руководство по эксплуатации, вы сможете выставить запуск мотора по температуре, установить настройки его прогрева.

Запуск двигателя

Сигнализация Scher-Khan Magicar V позволяет запускать двигатель автомобиля с помощью брелока управления. Для этого необходимо нажать кнопку II брелока и удерживать ее в течение 2 секунд (длинное нажатие). В таком режиме сигнализация переходит в режим охраны, двери автомобиля запираются, а двигатель запускается. Продолжительность работы мотора можно запрограммировать на различные временные периоды:

5 минут;
15 минут;
25 минут;
45 минут.

Запуск двигателя сопровождается несколькими индикаторами подтверждения удачного исполнения запроса:

сигналом сирены
звуковым сигналом брелока;;
вспыхиванием «аварийки»;
5-кратным загоранием фар на дисплее брелока

Если запуск двигателя не удастся, то система повторит попытки еще максимально 2 раза. Если и после них запуск двигателя не удается, то сигнализация переходит в штатный режим.

Для того чтобы начать движение автомобиля, водителю при запущенном с брелока двигателе необходимо открыть двери, вставить ключ зажигания и повернуть его в положение ON. Для этого у водителя есть 20 секунды после открытия дверей. Если в этот период ключ не повернут в нужное положение, то система автоматически заглушит мотор.

Сигнализация может не запустить двигатель по нескольким причинам:

мотор уже заведен;
зажигание уже включено;
двери или багажник открыты;
не выполнен режим резервирования для автомобилей с МКПП (рычаг управления не переведен в нейтральное положение).

Поэтому для того, чтобы автоматически запустить двигатель, предварительно водителю автомобиля с МКПП необходимо после остановки:

установить рычаг коробки в положение «Нейтраль», не заглушая двигатель;
закрыть капот и багажник;
нажать кнопку II на брелоке;
повернуть ключ зажигания в выключенное положение и вытащить его (двигатель продолжит работу);
выйти и захлопнуть дверь (движок заглохнет).

Установка времени

Для того, чтобы запрограммировать часы необходимо совместное нажатие клавиши 2 и 3, а затем нужно произвести настройку, путем нажатия на клавишу 1.

Для того, чтобы откорректировать значение часов, применяются клавиши 2 и 3, для записи в память необходимо зажать клавиши 2 и 3.

Инструкция по установке

Алгоритм настройки сигнализационной системы поясняется в приведенной ниже инструкции:

Необходимо разместить антенный блок на углу части ветрового стекла, также следует учесть, что если блок устанавливается скрытно, то будет снижен радиус действия пультов;
Расположение сенсора вызова должно быть на поверхности лобового стекла, а точку установки перед процедурой обезжирить;
Далее следует произвести монтирование сирены под капотом автомобиля. Узел необходимо разместить удаленно от источников тепла и влаги;
Должно произвестись размещение дополнительных концевых переключателей в тех зонах, которые не подвержены воздействию влаги;
Далее производится крепление процессорного модуля внутри панели приборов. Крепить разрешается шурупами или пластиковыми хомутами. Также не стоит забывать о программировании кодов пульта;
Конечным этапов является крепление сенсора удара внутри салона машины.

Схема подключения

Как только вы произвели установку, необходимо подключить сигнализацию Шерхан 5 к сети и произвести соединение друг с другом электронных блоков. Прилагаются специальные кабели, оснащенные изоляцией разного цвета, которые следует использовать в разъемах. Грани соединения должны быть защищены специальной лентой, не стоит забывать про защитные предохранители. Более подробно смотрите на приведенной ниже схеме.

Комплектация и цена автосигнализаций Шерхан Магикар 5 и Логикар 5i

Наименование

Scher-Khan Logicar 5i

Цена в рублях

Брошюра по обслуживанию и установке
1 экз.
1 экз.

Схема подключения
1 экз.
1 экз.

Микропроцессор
1 шт.
1 шт.

Коммуникатор с жидкокристаллическим дисплеем
1 шт.
1 шт.

Коммуникатор запасной без дисплея и функции обратной связи
1 шт.
1 шт.

Электрическая проводка, клеммы, разъемы
6 шт.
6 шт.

Датчики защиты
2 шт.
2 шт.

Сенсоры удара
2 шт.
2 шт.

Передатчик сигнала
1шт.
1 шт.

Модуль со встроенной антенной
Нет
1 шт.

Реле блокировки силового агрегата
1 шт.
2 шт.

Концевик
1 шт.
1 шт.

Сирена
1 шт.
1 шт.

Металлический кронштейн
1 шт.
1 шт.

Светодиод для индикации активного состояния
1 шт.
1 шт.

Цена
От 12000
От 8000 — 8400

*цена указана состоянием на 25.02.2019 года.

Инструкция по эксплуатации автосигнализаций Шерхан Логикар 5i и Магикар 5

Общая информация.
Руководство по эксплуатации.
Перечень штатных функций.
Технические параметры комплектующих элементов.
Программирование брелока.
Алгоритмы постановки под охрану, активация, деактивация.
Управление каналами.
Дистанционная активация, деактивация.
Самостоятельное программирование брелока.
Основные меры по безопасности при установке сигнализации.

Вывод

Из рассматриваемых видов охранных систем однозначное предпочтение у Шерхан Логикар 5i. Это универсальная сигнализация для установки на автомобили легкового, грузового классов. Широкий набор опций из коробки, надежность, хорошее соотношение цена-качество.

Актуальность Шерхан Магикар 5 и предыдущих версий утрачена ввиду устарелости моделей. По техническим характеристикам они не способны защитить от стороннего подключения, перехвата импульсов.

Сброс на заводские настройки

Ошибки в самостоятельном программировании функций сигнализаций могут потребовать отката к заводским настройкам. Сброс программируемых функций сигнализации на заводские значения осуществляется в 2 этапа.

На первом этапе следует войти в режим программирования — нажать кнопки II и III одновременно и удерживать их 2 секунды.
На втором шаге нужно три раза (по 0,5 сек) нажать кнопку III на брелоке. Каждое нажатие сопровождается вспыхиванием «аварийки» и звуковым сигналом. Через короткий промежуток времени должны прозвучать 3 сигнала, также трижды вспыхнет аварийная сигнализация. Таким образом владелец оповещается о сбросе настроек программирования функций на установки «по умолчанию».

Как выставить 24 часа

В некоторых случаях неопытные владельцы автомобилей сталкиваются с проблемой преобразования формата времени в часах. В большинстве моделей достаточно выполнить несколько простых манипуляций, позволяющих отобразить время на дисплее из 12-часового формата в 24-часовой. Этот вариант более привычный и удобный для пользователя. Однако так настроить часы на Шерхан Магикар 5 не удастся, что связано с отсутствием в настройках 24-часового формата.

Чтобы лучше понять существующий вариант отображения часов и минут, а также не сталкиваться с различными проблемами, необходимо учесть следующие нюансы:

На дисплее около времени всегда будет отображаться 1 из режимов: AM, PM. Первый указывает часы от полуночи до полудня, а второй — с 12 дня до 12 ночи.
При настройке таймера автозапуска нужно быть максимально внимательным, чтобы двигатель включался в необходимое время. Для этого следует проверить режим времени и установленную дату.
Некоторые функции охранной системы способны работать только при правильной синхронизации. Для ее проведения нужно включить режим (AM или PM), соответствующий текущему времени.

Начало работы

В первую очередь необходимо вставить батарейку в пульт управления. Она поставляется в комплекте с брелоком. После установки можно включить пульт. Он имеет 4 кнопки и дисплей. В набор функций входит вибровызов, автоматическая подсветка. На экран выводится информация о состоянии заряда батареи и показатели температуры в салоне машины.

При помощи нажатия определенных комбинаций имеющихся 4 кнопок можно задавать различные команды блоку управления. Кодировка передачи сигнала отличается высокой надежностью. Она уникальна. Любой другой пульт даже от аналогичной системы не сможет управлять автосигнализацией.

Брелок необходимо привязать к системе. В комплект поставки могут входить также дополнительные брелоки. Их тоже необходимо прописать в память программы. Причем процедуру эту выполняют одновременно для всех пультов. При необходимости можно произвести перезапись.

Установка времени на брелоке

Установка точного времени на дисплее брелока является необходимой процедурой для того, чтобы была возможность запуск двигателя автомобиля по таймеру в автоматическом режиме. Так как при отключении питания точное время сбрасывается, то установка проводится не только перед началом эксплуатации, но и при замене аккумуляторной батареи.

Установка точного времени на брелоке состоит из нескольких этапов.

Требуется нажать комбинацию кнопок II и III. Длительность нажатия — 2 секунды. После этого осуществляется вход в режим программирования, о чем владелец оповещается звуковым сигналом брелока, вспыхиванием аварийной сигнализации и особым символом на дисплее.
Далее следует нажать кнопку I и удерживать ее в течение 0,5 сек. Таким образом включается режим установки точного времени, подтверждаемый звуковым сигналом. На дисплее устройства отображается мигающее текущее время.
Далее устанавливается точное время. С помощью кнопки I можно изменить показатель часов, с помощью кнопки II — показатель минут. Для изменения на один шаг необходимо удерживать нужную клавишу в течение 0,5 сек.
Последний этап — выход из режима программирования, который осуществляется нажатием комбинации клавиш II и III. Выход из режима подтверждается звуковым сигналом.

Как установить?

В соответствии с инструкцией по применению сигнализации Ягуар с автозапуском, монтаж противоугонной системы выполняется на автомобиле с отключенным аккумулятором. Для этого пользователь должен предварительно открыть капот и отсоединить отрицательную клемму от зажима.

Правила по установке

Руководство по монтажу:

Перед выполнением задачи в автомобиле опускаются стекла. Это позволит пользователю не оказаться запертым в салоне машины при случайном закрытии сигнализации.
Рекомендуем произвести подсоединение всех элементов Ягуар без установки на авто, для проверки работоспособности. Подключение системы выполняется напрямую к аккумулятору для ее тестирования.
Производится скрытый монтаж блока управления сигнализацией. Его рекомендуется разместить за панелью приборов, чтобы обеспечить минимальную длину проводов. Допускается монтаж блока за вещевым ящиком или в свободном пространстве за автомагнитолой. Модуль следует разместить на ровной поверхности разъемом вниз, чтобы исключить вероятность попадания влаги внутрь по проводам. Для фиксации устройства используется двусторонний скотч, саморезы или пластиковые стяжки, если позволяет конструкция поверхности.
Выполняется установка сирены в моторном отсеке. Монтаж следует осуществить в скрытом месте таким образом, чтобы рупор устройства смотрел вниз. Провода от сирены не должны свисать, чтобы злоумышленник не смог получить к ним доступ из-под днища авто. Не допускается размещение устройства рядом с источниками влаги или высоких температур, поскольку это может привести к его расплавлению.
На капот устанавливается концевой переключатель. Его надо разместить в месте, где нет скопления влаги. При закрытом капоте не должно быть доступа к устройству. Если приобретались дополнительно «концевики» для дверей и багажника, то их также надо установить. Для этого придется снять пластиковую облицовку.
На внутренней поверхности лобового или заднего стекла устанавливается модуль приемопередатчика. Монтаж устройства не допускается рядом с металлическими деталями или электронными приборами, поскольку это приведет к снижению радиуса действия. Для фиксации антенного модуля используется двусторонний скотч или клей.
Датчик чувствительности устанавливается в центральной части транспортного средства. Его можно разместить на железной перегородке, которая отделяет салон машины от моторного отсека. Устройство необходимо установить так, чтобы у пользователя был доступ к его регулировочным элементам.
Монтаж сервисной кнопки производится скрытым образом, но так, чтобы потребитель мог к ней дотянуться, когда сидит на месте водителя. Можно установить устройство под комбинацией приборов и спрятать в один из жгутов с проводкой. Для маскировки кнопку можно обмотать изолентой штатного цвета.
Укладка электроцепей выполняется под декоративной облицовкой транспортного средства. Прокладывать провода нельзя в местах, где имеются движущиеся механизмы. Кроме того, не рекомендуется укладывать кабеля рядом с электронными приборами и оборудованием. При необходимости наращивания проводников все места соединений при пайке должны находиться в салоне транспортного средства. Это позволит избежать их окисления.

Автозапуск по температуре

Автоматический запуск можно устанавливать при достижении определенной температуры воздуха, которая определяется температурными датчиками, установленными в салоне автомобиля. Температурный автозапуск может быть использован исключительно в сочетании с автозапуском по таймеру. Для установки автозапуска только при достижении определенной температуры необходимо:

выбрать автозапуск по таймеру;
включить контроль температуры — нажать кнопку IV 21 раз;
выбрать необходимый температурный режим (клавиша II — –15 °C, клавиша III — –25 °C, кнопка IV — +60 °C);
включить режим автозапуска по таймеру (см. выше).

Особенности

Схема подключения «Шерхан Магикар 5» представлена в мануале производителя, который поставляется в комплекте с устройством. Она достаточно сложна. Сигнализация предполагает выполнение установки в моторном отсеке автомобиля. Чтобы все системы работали правильно, лучше доверить эту работу специалисту. Только в этом случае можно быть уверенным, что программное обеспечение будет работать без сбоев. Специальные компании дают гарантию на установку компонентов автосигнализации.

«Шерхан Магикар 5» совместима с бензиновыми или дизельными моторами. Ее универсальность позволяет произвести монтаж практически на всех современных машинах. Установленное производителем ограничение касается исключительно напряжения в электропроводке. Оно должно составлять 12 В. Это обеспечивает стабильную работу всех компонентов системы.

Компьютер, установленный в машине, собирает сигналы с датчиков. Они монтируются в главных системах автомобиля. После обработки полученных данных бортовой компьютер передает информацию на брелок своего владельца. Пульт имеет жидкокристаллический дисплей.

Это позволяет водителю понимать, в каком состоянии в данный момент находятся системы его автомобиля. При необходимости он подает команды программному обеспечению на расстоянии. Дальность сигнала на открытой местности составляет порядка 1,5 км. Автомобиль следует парковать на открытой местности. Дома, ветки деревьев и прочие преграды могут задерживать сигнал, снижать его дальность. Водитель должен видеть свою машину.
