Инструкция и руководство для sheriff zx-755 на русском

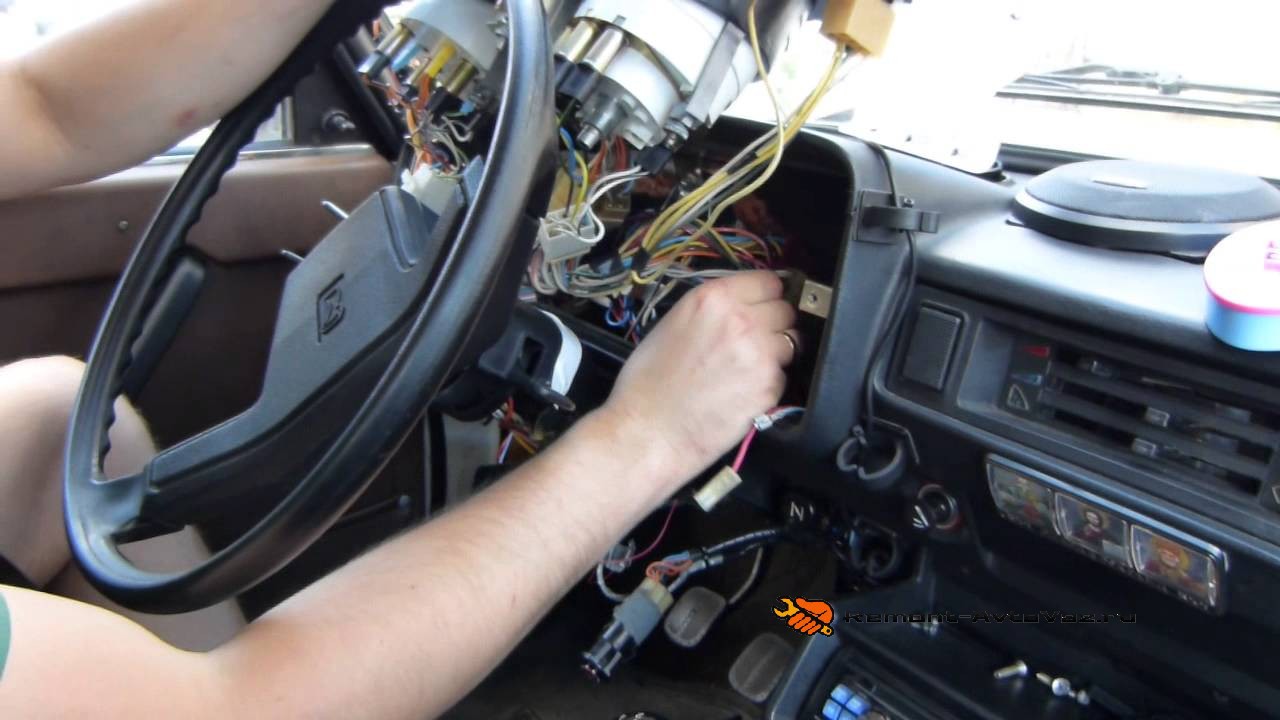

Лада 2107 РАБОЧАЯ › Бортжурнал › Установка сигнализации на ВАЗ 2107

Ну вообщем я решил поставить сигнализацию на свое авто. Была еще с давних времен куплена авто сигнализация MONGOOSE EXPERT 800, обычная сигнализация без наворотов, без обратной связи. Справедливости ради стоит отметить, что процентов 90 при установке сигнализации на классику – это слесарные работы, электрических подключений минимум, и найти точки подключения несложно. 1. Установка электроприводов замков в двери

Для этого с тех дверей, куда ставим активаторы, аккуратно снимаем обшивку, при этом необходимо иметь в запасе несколько новых пистонов, т.к. легко ломаются.

Электрозамки устанавливаются так, чтобы на них при работе была минимальная нагрузка. Шток привода должен располагаться параллельно штатной тяге. На передних дверях это делается так: активатор со штоком прикладывается к двери снаружи, и шилом (можно заточенным штоком) отмечаем, и затем сверлим 2 отверстия так:

Характеристика сигнализации Sheriff ZX-1090

Автосигнализация Sheriff ZX-1090 относится к разряду систем для охраны машины с двухсторонней связью, которую характеризует присутствие систем защиты от угона машины или ее захвата. В ней присутствует четыре сервисных канала, а также множество автоматических функций.

Стоит отметить, что приобретая автосигнализацию Sheriff ZX-1090 приобретаешь продукт, который своими характеристиками и возможностями соответствует стоимости. В настоящий момент эту модель сигнализации можно найти за цену около 5000 рублей. А если заказать у профессионала установку, то потребуется еще около 2500 рублей.

Данную автосигнализацию характеризуют следующие охранные свойства:

  • В ней присутствует два варианта включения охранного режима, как пассивный, так и активный
  • Sheriff ZX-1090 свойственно управление на расстоянии функциями многих режимов
  • Присутствует функция AV, которая отвечает за отключение сигнализации в два последовательных этапа
  • Охранные свойства работают и при включенном двигателе
  • Если включена функция «Охрана», то после отключения основного питания происходит автоматическое срабатывание тревожного варианта сигнализации
  • Этой модели свойственно 8 охранных зон

При необходимости можно установить еще одно реле, за счет него можно подключить две дополнительные блокировочные цепи. Кроме основных компонентов базовой комплектации можно приобрести кодовое реле для блокировки.

Следует отметить, что радиус действия брелока 2000 метров.

Стоит ли покупать сигнализацию Sheriff APS-35 pro

Изучив все особенности sheriff aps 35 pro и мнения пользователей о ее работе, можно смело сказать, что эта сигнализация является одной из лучших в отношении цена-качество. Ожидать невозможного от нее не стоит, так как это простое устройство с односторонней связью и базовым набором функций, но обеспечить надежную защиту APS-35 pro вполне по силам.

Использование данной автозащиты возможно практически на любом автомобиле, независимо от модели и года выпуска. Но лучше всего она подходит для бюджетных машин, которые не часто становятся объектами профессиональных угонщиков.

Сигнализация APS-35 pro прекрасно подходит и для отечественных автомобилей. Она хорошо зарекомендовала себя на таких моделях как Приора, Калина, ВАЗ 2110 и более старых Ладах. Это хорошее решение для тех, кто не гоняется за модными новинками, а хочет оборудовать свой автомобиль надежной и недорогой противоугонной системой.

Особенности сигнализации Sheriff APS-35 pro

Охранная система обладает всеми необходимыми функциями для обеспечения надежной защиты автомобиля. Управление автосигнализацией шериф апс 35 про осуществляется с помощью дистанционных пультов, которые изменяют кодировку сигнала, предупреждая возможность его перехвата с помощью устройства под названием «code-grabber». Особенностью данной модели является наличие светодиодного индикатора заряда батареи, что редко входит в комплект недорогих сигнализаций.

Стандартные функции автосигнализации апс 35 включают в себя:

  • Блокировку двигателя при помощи вмонтированного реле.
  • Возможность подключения замков дверей, капота и багажника
  • Реле для включения габаритов
  • Постановку на охрану при включенном зажигании
  • Бесшумную охрану и снятие сигнализации
  • Режим «поиск» (паника), который позволяет найти авто на парковке
  • Функцию «Антиограбление». Программа включает сигнализацию при работающем зажигании
  • Управление с помощью секретной кнопки Valet и многое другое

Помимо основных функций, система имеет ряд программируемых возможностей:

  • Личный код, доступный только хозяину сигнализации
  • Задержка установки сигнализации на 5 секунд или 1 минуту
  • Автоматическое закрытие/открытие замков дверей при работающем двигателе
  • Повторная установка защиты
  • Снятие сигнализации в два этапа
  • Функция избегания ложных срабатываний
  • Возможность возврата заводских установок

Существенным преимуществом также является то, что при отключении питания, например, если сел аккумулятор, в памяти устройства сохраняются индивидуальные настройки владельца.

Характеристика сигнализации Sheriff APS-35

Автосигнализация Sheriff APS-35 обладает всеми стандартными свойствами, которые свойственны этим моделям. Для управления есть брелок с активным и пассивным вариантом. В сигнализацией Sheriff APS-35 предусмотрено отключение звуковых сигналов в ночное время, но что удивительно, автосигнализация остается под охраной, правда, сирена не сработает при опасности, но сигнал на брелок поступит.

Удивительно, что в автосигнализации Sheriff APS-35 присуща возможность отключения двигателя. В сигнализации присутствует несколько блокирующих каналов, а также возможность управлять охраной автомобиля на достаточном маленьком расстоянии. Автосигнализация Sheriff APS-35 относится к охранным системам автомобилей с односторонней связью, у которой два канала защиты. Дальность действия составляет около 30 м.

Как уже говорилось, сигнализации Sheriff APS-35 имеет небольшую цену. Если немного поискать и сравнить разные предложения, то можно найти Sherif APS-35 стоимостью от 2000 рублей. Чуть больше будет цена профессиональной установки у специалистов.

Модели с односторонней связью

Простые модели, не имеющие обратной связи, обладают минимальным набором функций. Для управления используются 2 коммуникатора.

Sheriff APS-2625 и 2400

Sheriff APS-2400 обладает следующими особенностями:

  • динамическое кодирование (система имеет минимальную устойчивость ко взлому);
  • наличие в комплекте двухуровневых датчиков, быстро реагирующих на попытку вскрытия или повреждения транспортного средства;
  • наличие сервисной кнопки (этот элемент используется для деактивации сигналки при поломке брелка);
  • необходимость привязки каждого пульта к головному устройству;
  • низкая цена (система, обладающая базовым набором функций, стоит не более 3000 руб.).

Сигнализация Sheriff APS-2625 оснащена следующими опциями:

  • ручная активация защитного режима;
  • ручное отключение охранных функций;
  • двухэтапная деактивация защитного режима.

При неисправности или утере брелка системой придется управлять вручную. При необходимости пользователь может привязывать к основному блоку до 4 коммуникаторов. Тревожный режим включается нажатием аварийной кнопки. Контроллеры удара имеют 2 зоны чувствительности.

Sheriff APS-2500 и 35 Pro

Sheriff APS-2500 отличается наличием следующих возможностей:

  • удаленное управление функцией тревоги независимо от режима работы системы;
  • сопровождение нажатия сервисной кнопки звуковым оповещением;
  • защита всех оснащенных контроллерами частей автомобиля (если датчик не работает, сигнализация обходит его).

Модель APS-35 Pro оснащена 2 вспомогательными каналами, которые используются для подключения регулируемых частей салона и кузова. Один разъем является силовым, что редко встречается среди бюджетных противоугонных систем. В комплект входят 2 брелка с ударопрочными корпусами. Функционал включает следующие опции и режимы:

  • тихий и пассивный охранные режимы;
  • функция «Антиограбление»;
  • двухуровневое отключение охранного режима;
  • удаленное управление опцией «Тревога»;
  • турботаймер;
  • отдельное открытие водительской и пассажирской дверей.

Особенности установки сигнализации Sheriff ZX-750

Чтобы установить Sheriff ZX-750 требуется сначала найти место в салоне, где будет располагаться главный блок, который затем там закрепляется

Размещается этот блок только в салоне, а не у двигателя или в электронных штатных узлах, так как корпус данной конструкции не герметичен и это важно будет учитывать. Для установки сирены требуется грамотно подобрать место в двигательном отсеке, где устройство будет защищено от действий со стороны, единственное, что там не должно быть горячих и движущихся деталей

Установка должна быть рациональной и эффективной, а если нет опыта в данном деле, то лучше доверить это опытному человеку. Детали работы автосистемы и советы по ее установке указаны четко в инструкции.

Инструкция по эксплуатации

Инструкция по эксплуатации к сигнализации содержит рекомендации, позволяющие правильно пользоваться системой.

Активация и выключение охраны

Включение охранного режима осуществляется коротким нажатием кнопки 1 брелка. Отключается защитная функция с использованием той же клавиши. Чтобы активировать опцию при работающем двигателе, нужно завести мотор и удерживать 1 кнопку брелка. Для отключения функции клавиша нажимается коротко.

Программирование нового брелока

Процесс программирования пультов управления включает следующие этапы:

  1. Снятие охранного режима и запуск двигателя.
  2. Трехкратное нажатие аварийной кнопки. Система подтвердит действие 1 звуковым сигналом.
  3. Удерживание кнопки 1 первого брелка. Клавишу отпускают после появления длинного звукового сигнала.
  4. Длинное нажатие кнопки 1 вспомогательного коммуникатора. Завершение программирования брелка сопровождается звуковым оповещением.

Изменение персонального кода

Перед началом программирования противоугонный режим деактивируют сервисной кнопкой. После этого выполняют такие действия:

  • включают и выключают двигатель;
  • нужным количеством нажатий сервисной кнопки вводят первую цифру пароля;
  • включают зажигание;
  • используя аварийную кнопку, вводят вторую цифру кода;
  • отключают зажигание (правильность ввода пароля подтверждается звуковым оповещением);
  • 3 раза нажимают сервисную кнопку;
  • надавливают на 1 клавишу брелка (система оповестит о записи нового кода звуковым сигналом);
  • включают питание транспондера (после появления звукового сигнала устройство деактивируют).

Выход из меню программирования осуществляется после 10 секунд бездействия.

Аварийное отключение охраны

Согласно инструкции по применению, для аварийного отключения защитного режима нужно открыть ключом водительскую дверь. После срабатывания сирены необходимо завести двигатель. Через 10 секунд после включения зажигания нажимают сервисную кнопку.

Как включить автозапуск

Чтобы включить на сигнализации автоматический запуск с некоторой периодичностью, нужно выполнить такие действия:

  • дважды нажать на F;
  • перейти к режиму курсорного управления;
  • повторно надавить на кнопку F, подтвердив выбор нужного индикатора;
  • с помощью кнопки блокировки дверей установить требуемый интервал.

Алгоритм включения автозапуска по температуре отличается выбором другого индикатора. Состояние охранной системы значения не имеет.

Программирование холостых оборотов мотора

Выбор нужного параметра осуществляется следующим образом:

  • ручной тормоз переводится в положение «Включено»;
  • включается зажигание и запускается двигатель;
  • в течение 20 секунд 5 раз нажимается сервисная кнопка (4 и 5 нажатия сопровождаются звуковыми сигналами);
  • нажимается и удерживается педаль тормоза (запись значения становится возможным после мигания габаритных огней);
  • через минуту педаль тормоза отключается.

Блокировка двигателя

Дистанционное блокирование двигателя осуществляется с помощью кнопки «Стоп». Деактивация мотора сопровождается исчезновением индикатора, имеющего вид дыма. Функция настраивается в меню курсорного управления.

Режим Antihijack

Режим активируется при запущенном двигателе, с ним совместимы все типы автомобилей. Для начала нажимают кнопки 1 и 2 брелка. Их удерживают до появления 3 световых сигналов. В течение последующих 20 секунд сигнализация будет подавать короткие гудки и периодически активировать блокирующие цепи. Через 40 секунд включится тревожный режим. При несанкционированном запуске двигателя транспортное средство не сможет продолжать движение, а двери заблокируются.

Инструкция по использованию

Подробная инструкция по эксплуатации идет в комплекте к сигнализации.

Основные настройки

  1. Чтобы включить защитный режим, надо кратковременно нажать и отпустить клавишу 1 на брелке управления. Для отключения охраны, блокировки дверей и замка зажигания используется эта же кнопка.
  2. Чтобы произвести активацию охранной функции при заведенном моторе, кнопку 1 на пульте надо зажать и удерживать на протяжении трех секунд. Для отключения режима клавиша кратковременно нажимается и отпускается.
  3. Активация режима “паники” осуществляется одновременным нажатием кнопок 1 и 2, клавиши надо нажать и удерживать на протяжении двух секунд. После включения сирена “сигналки” и поворотные огни автомобиля начнут работать.
  4. Если произошла активация сирены при включенном режиме охраны, то для ее отключения надо два раза одновременно зажать клавиши 1 и 2 на одну секунду. Для включения сирены выполняются аналогичные действия.
  5. Для активации второго канала передачи данных надо зажать клавишу 2 более, чем на одну секунду.
  6. Чтобы включить режим бесшумной постановки на охрану, кликается кнопка 2, а затем сразу клавиша 1. Для отключения функции выполняются аналогичные действия.
  7. Если надо активировать охранный режим с отключением контроллеров, то кликается кнопка 1, а затем сразу клавиша 2.

Активация и выключение охраны кнопкой Валет

Если необходимо поставить автомобиль на охрану, а брелка по каким-то причинам у вас нет, то активацию функции можно осуществить с помощью сервисной кнопки Валет:

  1. Быстро нажмите, отпустите, а потом опять нажмите и удерживайте сервисную клавишу на протяжении более чем трех секунд. В подтверждение раздастся один звуковой сигнал сирены.
  2. Диодная лампочка будет быстро моргать, указывая на активацию режима ожидания закрытия последней открытой двери. Если дверь заперта, то водителю надо ее открыть и опять закрыть. Если она открыта, то ее надо запереть.
  3. После того как последняя дверь будет заперта, включится режим охраны.

Чтобы отключить охрану без брелка, надо сделать следующее:

  1. Ключом откройте дверь машины.
  2. Это приведет к автоматическому срабатыванию сирены.
  3. Установите ключ в замок и включите зажигание.
  4. На протяжении десяти секунд после установки ключа кратковременно кликните по клавише Валет.

Владимир Тарабан рассказал о возможностях и функциональности противоугонной установки Шериф 2500.

https://youtube.com/watch?v=lco21V1OIBo

Деактивация ПИН-кодом

Для отключения “сигналки” может использоваться персональный код (стандартный пароль – 11), его изменение осуществляется так:

  1. Отключается охранный режим автомобиля.
  2. Зажигание включается, отключается, а затем опять активируется.
  3. На протяжении десяти секунд автовладелец должен нажать на сервисную кнопку Валет столько раз, сколько составляет первая цифра кода. Если пароль не менялся, то клавиша нажимается один раз.
  4. Зажигание машины отключается и опять активируется.
  5. После этого снова в течение десяти секунд надо успеть нажать на сервисную клавишу Валет столько раз, сколько составляет вторая цифра комбинации пароля. В нашем случае это 1.
  6. Зажигание автомобиля отключается и заново активируется.
  7. Если вы ввели код неверно, то сирена “сигналки” должна издать один звуковой сигнал.
  8. На протяжении пяти секунд надо успеть отключить зажигание. Производится процедура записи нового пароля. Для этого сервисная кнопка Валет кликается пять раз. Должен раздаться один короткий и удлиненный сигнал сирены. Это свидетельствует о том, что автосигнализация успешно вошла в режим установки нового пароля.
  9. Затем в течение пяти секунд после того, как раздались сигналы, надо нажать на кнопку 1 брелка управления (эта клавиша по размерам больше). Раздастся один сигнал сирены, подтверждающий действие.
  10. На протяжении десяти секунд с помощью сервисной кнопки Валет задается первая цифра кода. Если вы нажали на нее четыре раза, то сирена издаст 4 сигнала.
  11. Затем на протяжении десяти секунд нажимается вторая кнопка пульта, меньшая по размерам. Если все делается верно, то сирена издаст два звуковых сигнала. В течение десяти секунд вам надо успеть задать вторую цифру кода, для этого кнопка Валет нажимается соответствующее количество раз. В подтверждение сирена издаст звуковые сигналы.
  12. Затем зажигание отключается. Раздастся два сигнала сирены – один короткий, другой более длинный. Это говорит о том, что процедура программирования была успешно завершена.

Если вы потеряете или забудете пароль, то не сможете полноценно пользоваться сигнализацией.

Андрей Тараканов в своем видео рассказал об особенностях противоугонной установки Шериф ZX-1095.

Схема подключения автомобильной сигнализации APS-35 для охраны помещений

Впрочем, лежала она там недолго, — приспособили охранять склад. Автомобильная сигнализация «Sheriff APS-35 PRO», в принципе, самая обычная. На рис. 1 показана схема её установки в автомобиль, взятая из руководства по эксплуатации.

С помощью данной сигнализации можно не только охранять машину, но и управлять с брелка отпиранием дверей, багажника. Вот это тоже весьма пригодилось, — решили поставить на дверь склада электромеханический замок, кстати, тёзка сигнализации — «Шериф-ЗВ», но российского производства (и название написано русскими буквами). Так вот, этот замок представляет собой, так называемый, «английский замок», то есть, ригель у него со скосом для автоматического защелкивания

при закрывании двери. А открыть его можно только электрическим путем, подав ток на встроенный в него соленоид, который втягивает ригель. Обмотка соленоида на напряжение 12V.

Нажмите кнопочный выключатель …

  • Изображение
  • Текст

Нажмите кнопочный выключатель «Valet» 3 раза. Вы услышите один короткий сигнал сирены. Нажмите кнопку Valet еще раз. Вы услышите длинный сигнал сирены, подтверждающий, что си стема готова к программированию новых передатчиков;

Нажмите кнопку 1 (см. рис. 1) первого брелока передатчика. Система подтвердит запись нового кода брелока в память звуковым сигналом;

Нажмите кнопку 1 (см. рис. 1) второго брелока передатчика. Система подтвердит запись нового кода брелока в память звуковым сигналом;

Повторите операцию 3 для остальных передатчиков;

Для выхода из режима программирования передатчиков:

а) выключите зажигание или б) подождите 8 сек не производя никаких действий.

Вы услышите один короткий и один длинный сигналы сирены, подтверждающие выход из режима

программирования передатчиков, а СИД системы погаснет.
