Самостоятельная установка и настройка сигнализации starline

SMS управление

SMS управление осуществляется через отправление сообщений на номер автомобиля. Список команд можно найти в инструкции. Основные из них имеют аналогичные наименования с голосовым управлением. Но при этом имеются дополнительные названия команд.

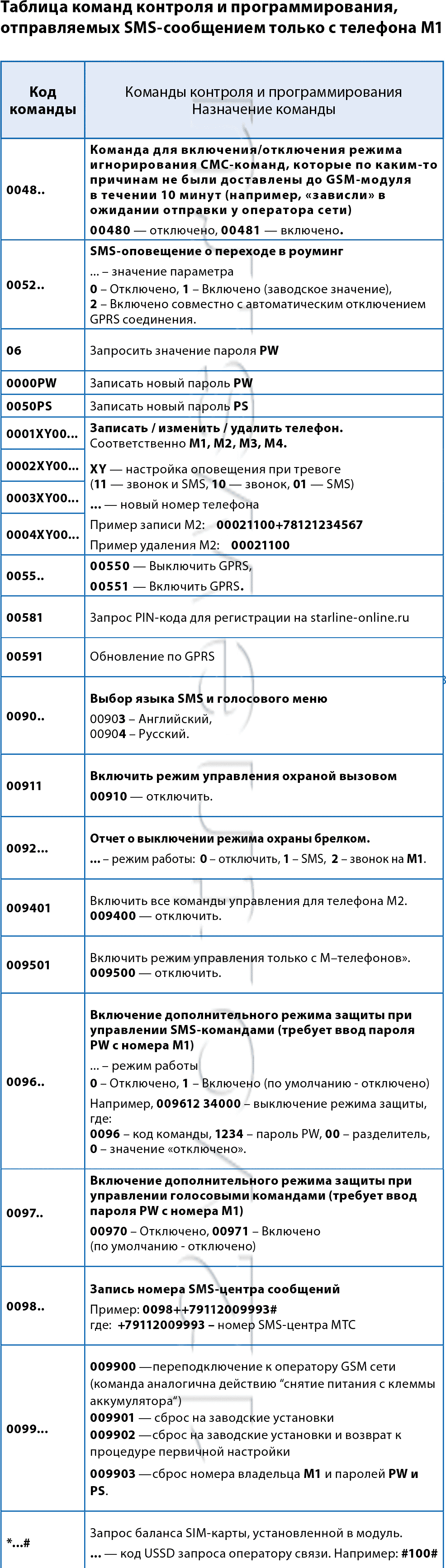

SMS команды управления

Важно отметить, что смс контроль имеет несколько большие возможности. Например, владелец может запустить или остановить предпусковой обогреватель, активировать режим «ПАНИКА», запросить данные о балансе, состоянии GSM, включить «Антиограбление»

Также только через SMS сбрасывается код авторизации.

Помимо основных команд, в системе предусмотрены информационные алгоритмы, а также настройки. К ним относятся запрос списка зарегистрированных устройств, пароля, информации о качестве сигнала и другие.

Также автовладелец может удаленно записывать и удалять основные номера телефонов, запрашивать для них пароли и осуществлять другие изменения работы охранного комплекса.

Использование ЖСМ модуля «Старлайн» предоставляет владельцам ТС достаточно гибкие возможности по контролю своего имущества.

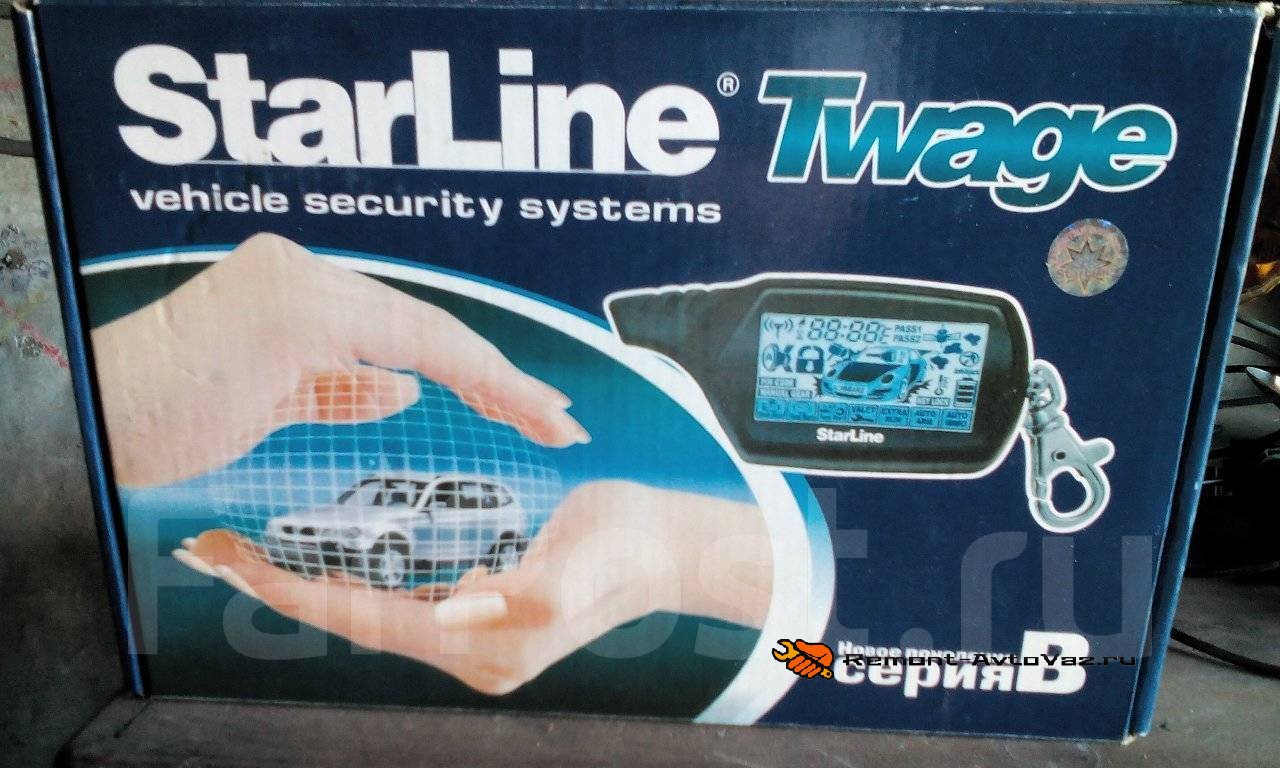

Особенности сигнализаций Starline серии B

Главным отличием сигнализаций серии В от предшественников является усовершенствованная защита от помех. Сигнал генерируется при помощи 512 каналов, что позволяет пульту-передатчику быстро и безошибочно находить свой приемник в условиях мегаполиса, где эфир переполнен различными радиосигналами.

Все модели следует разделить на системы с автозапуском двигателя и без него. Сигнализации, в маркировке которых присутствует цифра 9, как например, старлайн b94, имеют функцию автоматического завода. Если же в названии комплекта есть цифра 6, значит, что такой опции нет. Это главное отличие автосигнализаций линейки В.

Основные же функции во многом совпадают. Они включают такие компоненты:

• Двухсторонняя связь. Оповещает владельца о срабатывании сигнализации. При установке GSM-модуля можно осуществлять управление и контроль с мобильного телефона.
• Наличие GPS передатчика. Он может быть встроенным или устанавливаться опционально, и позволяет с точностью до нескольких метров определить местоположение авто.
• Встроенный или подключаемый CAN-модуль. Это оборудование применяют на современных автомобилях. Оно обеспечивает легкую установку и взаимодействие с электрической системой автомобиля, оснащенного CAN- шиной.
• Датчик удара и трехосевой датчик наклона. Эти приборы определяют передвижение и наклон машины, если ее поддомкрачивают или перевозят на эвакуаторе.
• Брелок с внутренней антенной. Пульт управления с ж/к дисплеем имеет удобное меню и индикацию заряда. Брелок для автосигнализации starline выполнен из прочного материала и не боится падения с большой высоты.
• Силовые ключи. Позволяют подключать дополнительное оборудование и имеют большую надежность, чем обычные реле.

Это далеко не полный перечень всех функциональных возможностей сигнализаций Starline серии B. Сравнить технические характеристики каждой модели и сделать правильный выбор можно на основе приведенной ниже таблицы:

• Стоимость. Цена сигнализации зависит от наличия функций CAN, LIN,GPS, GSM и других. В маркировке охранной системы обязательно указывается, есть ли эти элементы в комплекте. При желании их можно докупить отдельно.
• CAN-модуль. Применяется только для новых автомобилей (начиная с 2015 года) с CAN- шиной. Выбирая сигнализацию, обязательно необходимо удостовериться, какая электрическая система установлена на ваш автомобиль.
• GSM-модуль. Позволяет осуществлять управление при помощи мобильного телефона. Эта функция нравится многим водителям, так как для автозапуска, постановки и снятия с охраны и других возможностей нет необходимости находиться в непосредственной близости от автомобиля.
• Автозапуск двигателя. Функция позволяет заранее включить двигатель, чтоб прогреть его в зимнее время. Запуск осуществляется по заранее заданному времени или непосредственным нажатием на кнопку пульта.
• Блокировка двигателя. Обеспечивает дополнительную охрану автомобиля от угона. Блокировка осуществляется при помощи цифрового реле, которое сложно найти и отключить, так как он может располагаться в любом месте в машине.
• GPS модуль. На специальном бесплатном сайте Starline можно отследить перемещение транспортного средства. В большинстве автосигнализаций серии В эту функцию можно подключить дополнительно.
• Контроль связи. Автоматическая проверка уровня сигнала осуществляется через каждые несколько минут. Система сразу же уведомляет владельца, если связь по каким-либо причинам исчезла.

Список команд голосового меню

Что, если сигнализация блокирует автозапуск?

Автовладельцы могут столкнуться с ситуацией, когда мотор не заводится, то есть охранная система Старлайн блокирует его запуск. В таком случае мастера рекомендуют провести общую диагностику машины. Определить, что стало причиной этой неполадки, можно по признакам:

• Частое или беспорядочное мигание светодиода.
• Если нажать на брелке команду “открыть”, дисплей все равно передает “закрытый замок”.
• Габариты авто часто мигают.
• Включается звуковая сирена.
• Пульт управления никак не реагирует на нажатие.

Если сигнализация Старлайн блокирует автозапуск по причине некорректной работы, нужно открыть дверь автомобиля ключом, после активируется звуковой сигнал тревоги — автовладельцу требуется три раза нажать на сервисную кнопку. Он должен знать о месте ее расположения, обычно модуль монтируется в зоне педального узла, в пространстве под рулевой колонкой. После включите зажигание — теперь охрана снята и двигатель будет работать.

Как настроить брелок?

Для правильной работы надо произвести настройку пульта. Сначала программируется первая кнопка.

Настройка выполняется так:

1. Клавиша под номером 3 кликается быстро несколько раз, чтобы курсор на дисплее перешел против или по часовой стрелке. Чтобы поменять направление перемещения, надо сделать паузу на одну секунду между кликами.
2. Выставьте курсор на экране с помощью клавиши 3 в такое положение, которое будет соответствовать определенной команде, к примеру, активации либо деактивации охранного режима.
3. Выбрав функцию, клавиша 3 зажимается на шесть секунд, пока не раздастся два, а затем три звуковых сигнала.
4. Чтобы произвести активацию, кликните по кнопке 1.

При такой настройке, нажав на клавишу 1, вы сможете активировать или отключить защитный режим. При клике будет появляться индикатор, который соответствует установленной опции. Чтобы перенастроить назначение кнопки, проделайте вышеописанные действия заново.

Программирование кнопки под номером 2 осуществляется так:

1. Выполните несколько быстрых нажатий на кнопку 3, это позволит курсору начать двигаться по экрану.
2. Нажимая эту же кнопку, выставьте курсор в положение, которое будет соответствовать определенной функции.
3. Когда опция будет выбрана, нажмите клавишу 2.

Если вы планируете пользоваться функцией автозапуска, для этого надо настроить часы:

1. Для настройки кликните на клавишу 3 и зажмите ее до момента, пока не раздадутся два коротких сигнала. После этого индикатор на часах будет моргать. Чтобы увеличить значения, нажимайте клавишу 1, чтобы снизить — клавишу 2. Чтобы обеспечить быстрое повышение или снижение показателей, клавиши 1 и 2 можно зажимать.
2. Когда параметры часов будут настроены, аналогичным образом выставляются минуты, только для перехода в это меню надо кликнуть на клавишу 3.
3. Чтобы выйти из меню настройки часов, кнопка 3 зажимается до момента, пока не раздастся звуковой сигнал.

На главном пульте можно настроить работу будильника:

1. Для программирования кликните на клавишу 3 и зажмите ее, пока брелок не издаст два звуковых сигнала.
2. Затем последовательно кликайте на клавишу 3 до момента, пока на экране не появится значок в виде будильника. При этом символ часов будет моргать. Чтобы увеличить показания, нажимайте на кнопку 1, чтобы снизить — клавишу 2.
3. Сначала настраиваются часы для срабатывания будильника, а затем минуты, для настройки последних надо нажать клавишу 3.

Когда будильник будет настроен, надо быстро кликнуть по клавише 3, это позволит зайти в меню включения или отключения функции. Активация производится путем нажатия кнопки 1, деактивация — нажатием на клавишу 2. Чтобы покинуть меню настройки будильника, зажмите третью клавишу. Должен раздаться один звуковой сигнал, пульт автоматически выйдет из меню. Когда будильник сработает, пульт издаст один мелодичный сигнал. Чтобы отключить функцию, нажмите третью клавишу на пейджере.

Если опция будильника активирована, на дисплее брелка отобразится соответствующий индикатор.

Александр Шкуревских рассказал о процедуре привязки брелка сигналки Старлайн А6.

Чтобы произвести настройку таймера, кликается третья кнопка брелка и зажимается в таком положении, пока пульт не издаст два звуковых сигнала. С помощью этой же кнопки надо перевести курсор в положение индикатора в виде песочных часов. Процедура настройки таймера выполняется так же, как в случае с будильником. Охранный комплекс позволяет настроить таймер максимум на 19 часов 59 минут. При активированной функции на экране пульта высветится состояние, а значок в виде песочных часов начнет мигать. После того как время будет выставлено, начнется обратный отсчет. По истечении установленного временного промежутка брелок издаст восемь звуковых сигналов, значок в виде песочных часов пропадет с экрана.

Режимы и параметры

Многофункциональность сигнализации STARLINE проявляется в наборе запрограммированных режимов, а именно:

• Режим иммобилизатора сигнализации.
• Антиограбление.
• Самодиагностика режимов работы всей системы.
• «Паника».
• Бесшумная охрана с включённым и выключенным двигателем.
• Автоматическое включение охраны в случаи случайного её выключения.
• Бесшумное включение и выключение датчиков, реагирующих на лёгкие или сильные удары по колёсам, стёклам и кузову.
• Поиск автомобиля, посредству GPS мониторинга.
• Служебный режим VALET (экстренный вызов помощи).
• Возможность самостоятельного программирования нового брелка (в случаи потери) и стирания с памяти старого шифровочного кода.
• Автоматическая блокировка колёс, если машину хочет забрать эвакуатор.

Функции

Диапазон возможностей автосигнализации Starline A91 широк и не ограничивается противоугонными функциями. Система охраняет все основные зоны автомобиля: силовую установку, двери, багажный отсек, капот, кузов, зажигание. Физические воздействия на машину фиксируются датчиком удара.

Противоугонные функции сигнализации:

• вся информация о состоянии системы передается на коммуникатор;
• автоматическое включение сирены при срабатывании датчика удара;
• специальный блокиратор двигателя предотвращает несанкционированный запуск мотора;
• для снятия с охраны используются индивидуальные пароли;
• выключение охранного режима производится по 2-уровневому алгоритму;
• попытка демонтировать сигнализацию злоумышленником приведет к блокировке мотора.

Основные функции самодиагностики:

• мониторинг всех охранных датчиков с их отключением в случае неисправности;
• определение состояния системы 91а по диодной лампочке;
• фиксация воздействия на ту или иную зону автомобиля с передачей этой информации владельцу;
• при включении сирены звучат сигналы на пульте;
• для определения неполадок с концевыми выключателями используется диодная индикация.

• бесшумная защита;
• постановка на охрану при заведенном моторе;
• бесшумное включение и выключение режима охраны;
• активация защиты без использования пульта;
• удаленное управление центральным замком;
• 2-шаговое открытие дверных замков;
• опция поиска автомобиля;
• управление освещением;
• вызов из машины;
• служебный режим;
• 2 режима работы основного брелока: звуковой и виброрежим;
• раздельная индикация температуры в салоне и моторном отделении;
• режим энергосбережения основного пульта;
• опция удаленного программирования коммуникаторов и системы 91A;
• дополнительная установка GSM-модуля;
• сброс настроек до заводских.

Преимущества и недостатки

Судя по отзывам владельцев, охранная система Starline A91 имеет следующие преимущества:

• широкий набор функций: противоугонные, сервисные возможности, опции определения неисправностей;
• возможность дистанционного запуска двигателя для прогрева силовой установки в холодное время года;
• оповещение владельца посредством подачи на коммуникатор звукового и вибросигнала;
• удобный брелок с ЖК-дисплеем с возможностью программирования индивидуальных опций;
• подробная и понятная инструкция, с помощью которой пользователь сможет самостоятельно настроить сигнализацию Старлайн;
• возможность подключения дополнительного оборудования;
• умеренная цена.

Недостатки:

• невысокий уровень защиты от взлома по сравнению с другими моделями (A91 Dialog, А91W, В91);
• непрочный корпус устройства;
• низкая влагоустойчивость;
• со временем качество работы сигнализации ухудшается;
• сложность первичной настройки дистанционного запуска силовой установки;
• вызывает нарекания работа техподдержки.

Особенности выбора

Москва, СПб и другие города располагают большим количеством магазинов, где представлены разные системы, включая Старлайн. Узнать точно у продавца, какая из них новая, что подойдет под вашу машину и насколько простым будет подключение, в теории можно. Но я бы советовал сначала разбираться самостоятельно, а уже потом покупать что-либо.

Кому-то подойдут модели прошлых лет вроде A6, A9, А93, А61 или A91 Dialog. Другим понадобится исключительно представитель серии B или D — Twage B9, D64 и пр.

Для начала разберемся с тем, что зашифровано в названии модели на примере Старлайн E90.

• Старлайн — это непосредственно производитель;
• Буква Е указывает на серию сигнализации для автомобилей (играет важную роль при выборе);
• Первая цифра говорит о том, есть у модели автозапуск или нет (9 указывает на его наличие, а 6 — на отсутствие функции);
• Последняя цифра указывает на поколение. В нашем случае это начальная простая сигнализация. Но есть уже образцы 5 поколения.

Теперь подробнее про серию. От нее во многом зависит не только то, как выглядит брелок и дисплей, но насколько функциональной будет эксплуатация системы.

• Е. Самая простая серия, представленная компактными брелками. CAN интерфейс отсутствует, как и модули GSM и GPS. Хотя их можно взять за доплату, прошить. Цена низкая. Но это единственное преимущество.
• А. У этой серии схема немного усложнена, есть модуль CAN, видоизменен брелок. Отдельные модели, такие как А94, оснащаются функцией управления с помощью смартфона.
• В. Во многом напоминает предыдущую серию. Но брелок иной, уровень защиты от помех увеличен в несколько раз (512 каналов против 128). Доступны модели с модулями GSM и GPS.
• D. Первая в истории серия сигнализаций, которая предназначена конкретно для установки на внедорожники. Функциональная составляющая близка к серии В, но используется другой брелок и на экране отображается внедорожник.

Цена, красивая антенна и чехол или другие подобные аспекты не должны быть решающими в выборе сигнализации

Чтобы система вовремя сработала, могла обеспечить нужным вам функционалом, обращайте внимание на возможности устройства

Особое внимание я бы посоветовал уделить следующим вопросам

1. Брелок. Компания делает ударопрочные брелки, каждый из которых обладает уникальным дизайном. Если раньше антенна присутствовала на всех моделях, то сейчас от нее избавились. Это упрощает ношение устройства в карманах. А ЖК дисплей есть почти на всех современных версиях. Брать систему без него не целесообразно.
2. Устойчивость сигнала к помехам. Модели Е и А серии, такие как А93, А8, А61 или А94, к примеру, имеют только 128 каналов для приема и передачи данных. А вот представители старших серий В и D получили 512 каналов. Тут выбираем по принципу «чем больше каналов, тем лучше».
3. Дальность срабатывания. На это может влиять ряд факторов. Но в основном для осуществления управления дистанция не превышает 800 метров, а получить оповещение от самой системы на автомобиле можно на расстоянии примерно 2 км. Современные модели срабатывают лучше, но существенных увеличений дистанции пока не произошло.
4. Модуль CAN. С его помощью установка и эксплуатация существенно упрощается. У современных машин присутствует эта CAN шина, потому рекомендую выбирать только соответствующие охранные системы. В ассортименте Старлайн только у серии Е модуль отсутствует.
5. GPS модуль. Если он есть в системе, тогда вы сможете отследить нахождение авто с помощью бесплатного официального сайта. Погрешность при этом буквально несколько метров.
6. Управление через телефон. Удобно и полезно. Вы можете дистанционно запускать мотор, не выглядывая в окно или не выходя на балкон. Команда передается через смартфон и работает даже вне радиуса действия сигнала между брелком и автомобильной сигнализацией на машине.

Есть еще ряд других функциональных возможностей и комплектующих. Ориентируйтесь на то, что вам нужно.

Как управлять

Управлять автосигнализацией можно 2 способами:

• передачей команд по смартфону (после соединения команда набирается на клавиатуре);
• отправкой СМС-сообщений с кодом операции.

При управлении сигнализацией StarLine А93 с помощью сообщений можно передать больше команд, чем звонком на GSM-модуль. Только звонком можно отправить коды 0, 16, 17, 26, 44. Запускать двигатель и прекращать соединение можно, передав команду 26. Но остановить его можно, только переслав SMS-сообщение с соответствующим шифром. Необходимо помнить, что автозапуск Старлайн А91 предполагает отключение датчика удара на время работы двигателя.

Передача команд контроля возможна только с помощью сообщений. Если звонок осуществляется со стационарного телефона, то он должен быть переведен в режим тонального набора. Некоторым кодам (16, 17, 26) рекомендуется назначить клавиши быстрого набора. Это позволит сократить время на передачу и выполнение команд.

После выполнения сообщения 16 (включить охрану) и 26 (автоматический запуск двигателя), модуль передаст подтверждение о выполнении коротким звонком.

Использование смартфона для управления комплексом не заменяет брелок, а дополняет и расширяет его функциональные возможности.

При помощи телефона можно не только передавать управляющие сигналы, но и получать информацию о состоянии некоторых систем автомобиля и работе сигнализации. В случае ее срабатывания на аппарат владельца придет сообщение с развернутой информацией о причинах, вызвавших необходимость передачи оповещения.

Изменять список номеров, записывать новые телефоны или получать сведения об истории команд можно только с помощью СМС. Для корректной работы GSM-модуля требуется периодическое обновление программного обеспечения. Эти действия выполняются при помощи команды 00591. Сообщение отправляется с аппарата М1 на номер модуля. Во время обновления ПО связь прерывается и восстанавливается после перезапуска устройства. О выполнении команды владельцу придет оповещение с номером установленной версии прошивки.

Возможные неисправности

Неисправности, с которыми может столкнуться автовладельцу:

1. Батарейки в пульте. Если сигнализация стала работать некорректно, сначала надо произвести проверку работоспособности аккумулятора. Батарейки в пультах Старлайн не отличаются длительным ресурсом эксплуатации, поэтому при первых симптомах разряда они подлежат замене. Снижение заряда характеризуется потускнением диода и экрана.
2. Если возникли проблемы с питанием, это может быть обусловлено севшей аккумуляторной батареей авто. Причину надо искать в неисправностях предохранительного блока либо цепи питания противоугонной системы.
3. Неисправности в работе центрального процессора. Его поломка приведет к необходимости выполнения дорогостоящего ремонта, ведь вместе с управляющим модулем надо менять и пульты, а также другие комплектующие элементы противоугонной установки. Самостоятельно ремонтировать центральный блок не рекомендуется.
4. Выход из строя контроллеров. Эти компоненты можно заменить на новые, если модель сигнализации не слишком старая.

На практике все вышедшие из строя элементы, кроме центрального процессора, без проблем меняются на новые.

Владимир Коровин снял видео, в котором подробно рассказал о ремонте центрального блока сигнализации Starline.

Если не реагирует брелок

Неработоспособность пульта может быть связана с севшим аккумулятором.

Если батарейка целая и ее замена не дала результатов, причины неполадок могут быть такими:

• рядом с машиной есть высоковольтные линии либо радиостанция, это приводит к нарушению сигнала, которые не может дойти до центрального процессора;
• села аккумуляторная батарея авто;
• пульт вне диапазона действия антенны от сигнализации.

Если проблема кроется в одной из перечисленных причин, то машину надо отогнать в другое место и проверить работоспособность пульта.

Ремонт устройства выполняется так:

Разберите корпус пульта, используя маленькую отвертку. Убедитесь в том, что на внутренней схеме нет трещин и прочих повреждений. Должны отсутствовать следы плохой пайки.
Используя обычную строительную кисточку, произведите очистку внутренних компонентов

Удалите из корпуса всю пыль, при этом использовать жидкости для чистки не рекомендуется, это может навредить плате.
Если в ходе диагностики обнаружены отошедшие элементы на схеме, их надо осторожно припаять на место.
Электроцепи внутри брелка надо проверить тестером.

Если диагностика не позволила определить поломку, то причину надо искать в конденсаторном элементе. В режиме программирования, зажав клавишу, его надо повернуть на 10 градусов. Процесс выполняется до момента, пока пульт и брелок не пройдут синхронизацию.

Подробно о пошаговом выполнении ремонта брелка сигнализации можно узнать из ролика, снятого каналом AlanMorfreeman.

Ремонт сигнализации Starline

Ремонт противоугонного устройства заключается в замене вышедших из строя компонентов на новые. Неисправности, связанные с датчиком или повреждением проводки, можно решить самостоятельно. Вышедшие из строя контроллеры меняются путем демонтажа и замены на новые. Что касается электроцепей, то при незначительном повреждении провод можно дополнительно заизолировать, а если дефект серьезный, то он подлежит замене. Ремонт неполадок, связанных с блоком управления, следует доверить специалистам.

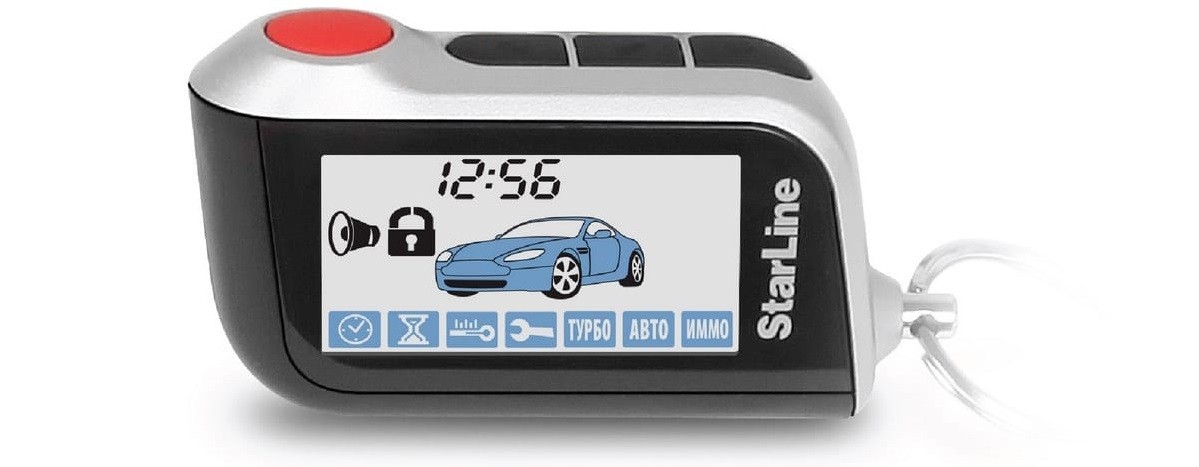

Брелок автосигнализации starline

Пульты управления всех выбранных моделей имеют функцию обратной связи, что позволяет поддерживать сигнал на расстоянии 1-2 км от автомобиля. Частота сигнала на них составляет 420-440 МГц. Основной брелок сигнализации starline имеет жидкокристаллический дисплей, корпус из прочного пластика, способного выдержать падение на твердую поверхность.

Дополнительный, в отличии от большинства конкурентов, работает с обратной связью: тревожный сигнал передается сперва на основной брелок и, если прием сигнала не происходит, уходит на дополнительный. Для работы используется мизинчиковая батарейка ААА.

Рекомендации по настройке брелока индивидуальны для каждой конкретной охранной системы и описаны в инструкции по эксплуатации.

GSM модули для сигнализаций Старлайн: основные команды и настройки

Использование сигнализации на автомобиле предоставляет автовладельцу множество преимуществ, главным из которых выступает уверенность в безопасности своего движимого имущества.

Чаще всего охранные комплексы работают по радиоканалам и дальность связи может достигать до 2000 м

Но важно понимать, что данный показатель даже на популярных системах от Starline может быть значительно снижен из-за помех, холмистой местности, городской застройки и других факторов

По этой причине связь с автомобилем может нарушаться даже тогда, когда он стоит в соседнем дворе. Для решения этой проблемы оптимально использовать комплексы с GSM модулями.

Вставляемый в сигнализации Старлайн GSM модуль

Производитель Starline выпускает универсальные сигнализации. Их преимущество заключается в том, что даже при отсутствии каких-либо систем их можно в будущем доукомплектовать.

Это касается и моделей без ЖСМ. В большинство из них GSM модуль может устанавливаться дополнительно для получения более расширенного и легкого управления автомобилем.
