Замена салонного фильтра skoda fabia 6y в картинках

Замена салонного фильтра в Chevrolet Niva

В воздухе, попадающем в салон автомобилей, содержится множество пыли, выхлопных газов и других загрязнений. Салонный фильтр на Шевроле Нива предназначен для того, чтобы очищать воздух от этих примесей, что позволяет содержать в чистоте элементы интерьера машины и заботиться о здоровье пассажиров.

Салонный фильтр есть на всех Chevrolet Niva, сходящих с конвейера завода. Во время эксплуатации машины этот элемент забивается пылью и перестает фильтровать воздух. Именно поэтому устройство необходимо менять не реже чем каждые 15 тыс. км пробега автомобиля или раз в год. Но при движении в условиях сильно запыленного воздуха его можно менять чаще — каждые полгода.

Основным симптомом, говорящем о необходимости срочной замены забитого фильтра на ВАЗ 2123, становится запотевание окон в зимнее время. Это происходит из-за того, что вентилятор системы отопления не в состоянии обеспечивать воздухоприток. На машинах, оснащенных кондиционером, при загрязнении фильтра начинает ощущаться характерный запах. Это также является сигналом к срочной замене.

Применение грязного фильтра грозит постепенным засорением радиатора системы кондиционирования, промыть который будет достаточно сложно.

Где находится?

Воздушный фильтр Шевроле Нива установлен на воздухозаборном канале системы вентиляции. Он расположен справа под пластиковой облицовкой трапеции дворников. Место установки хорошо видно на фото.

Место установки салонного фильтра, крышка снята

Выбор фильтра

Обычно автолюбители выбирают новый салонный фильтр Шевроле Нива производства компании Невский фильтр (артикул для заказа товара NF-6004).

Но габарит такого устройства часто оказывается больше, чем посадочное место.

Поэтому многие владельцы устанавливают фильтры от производителя Калина с каталожным номером 11180-8122010-82 — для обычного фильтра и 11180-8122010-83 — с угольным наполнителем.

Размеры этих фильтров немного меньше, но они имеют мягкий каркас и поролоновый уплотнитель по периметру. За счет этого устройства легко встают на посадочное место и обеспечивают хорошую очистку воздуха. Еще одними изготовителями качественных фильтрующих элементов являются Big Filter (номер детали для заказа GB-9831) и TSN (артикул 9.7.26).

Инструменты и материалы

Для работ по смене фильтра на Шеви Нива 2012, 2014, 2020 года выпуска необходимо располагать следующими материалами:

новый фильтр;
силиконовый герметик для уплотнения крышки (например, ABRO красный AB-11);
отвертка с крестовым жалом;
отвертка с плоским жалом.

На видео от канала Гаражник представлен процесс по замене фильтра на Ниве 2013 года выпуска.

Пошаговая инструкция

Замена фильтра на Шевроле Нива займет не более получаса.

Для этого необходимо:

Отвернуть крестовой отверткой саморез крепления крышки.
Установить жало плоской отвертки встык крышки и жабо, приподнять и снять крышку. Есть альтернативный вариант доступа к фильтру — через демонтаж правой стороны защитного жабо трапеции дворников, которая стоит на пяти саморезах. Через отогнутый правый угол можно без проблем извлечь старое устройство.
Вынуть фильтр, который фиксируется пластиковой защелкой. Нужно учитывать, что ремонт и восстановление старых фильтрующих элементов не рекомендованы.
Очистить посадочное место от пыли и мусора.
Заменить фильтр. Он должен устанавливаться в одном положении — в направлении движения потока воздуха, которое указано стрелкой на корпусе. Устройство от производителя Калина необходимо ставить поролоновой кромкой вверх.
Смазать крышку свежим герметиком и установить на место.
Закрутить один или пять саморезов.

Цена вопроса

Стоимость фильтрующего устройства на автомобиль Шевроле Нива обойдется покупателю в сумму от 160 до 310 рублей. При смене фильтра со снятием крышки понадобится герметик, цена которого около 120 рублей за тубу.

Загрузка …

Порядок замены

Замена на Шкода Фабия начинается с процесса извлечения со штатного места старого фильтра. Замена происходит в следующей последовательности:

· Снять декоративную крышку;

· Вынуть корпус с фильтром;

· Вынуть из кожуха старый;

· Установить новый и собрать детали панели в обратном порядке.

Декоративную защиту в салоне ШкодаФабия снимать необходимо аккуратно, отщелкнув ее от корпуса торпеды. Защелки достаточно нежные и вынимать деталь необходимо по диагонали к плоскости пола. После демонтажа крышку отложить в сторону, чтобы она не мешала производить дальнейшие действия. Долее необходимо извлечь фильтрующую часть воздуховода.

В месте, которое скрывала декоративная защита, расположен корпус, в виде кассеты, который тоже крепится на специальных защелках. Замена внутри кожуха на месте не возможна, поэтому сдвигая два черных зажима к середине, снимаем держатель. Кожух вынимается по направлению к дну машины.

После этого как на фото открывается доступ к фильтру, который установлен в специальный каркас (рамку). Раскрыв рамку, извлекаем фильтр и меняем его на новую деталь. Устанавливается той же плоскостью, как стоял использованный и не наоборот. Неправильная замена создаст препятствие для подачи воздуха. После установки в рамку, вся конструкция монтируется в обратном порядке. Рамка крепится к воздуховоду. Затем надевается защитный кожух и фиксируется раздвижными замками. Последним этапом устанавливается декоративная планка. На этом замена фильтра в Шкода Fabia завершена.

Фото отсека передней панели Шкода Фабия со стороны показывают, что для выполнения работы рекомендуется максимально сдвинуть кресло назад, а дверь дополнительно зафиксировать. Эти мелочи впоследствии помогут без труда произвести манипуляции. Для идентификации установленного в модели Шкода фильтра можно воспользоваться фото на коробке изделия и приведенными размерами.

Неприятный запах из вентиляции, быстрая утомляемость за рулем, слабая производительность «кондея» и печки, частое запотевание стекол — наиболее явные последствия засорения салонного фильтра. Не стоит терпеть неудобства, тем более что смена расходника займет минимум времени.

Как правильно выбрать фильтр на Skoda Fabia?

Как грамотно выбрать фильтр — для многих водителей это является настоящей проблемой. Хочется использовать только оригинальные изделия, которые точно подойдут для машины. Но такие средства очень дорогие, что приводит к тому, что приходится искать аналоги. Критерии выбора фильтра:

Необходимо выбирать деталь средней ценовой группы, которая не является и дорогой, и дешевой.
Выбирайте изделия с профессиональным брендом — Бош, Чемпион, МАНН.
Необходимо покупать деталь для своей модели авто, иначе вы не сможете поставить купленный расходник в паз в корпусе.
Угольные средства эффективно работают и фильтруют воздух.

Запомните: чем выше качество фильтра, тем чище воздух будет поступать в салон.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Как поменять фильтр салона Шкода Фабия своими руками?

Процесс замены фильтра выполняется следующим образом:

Снимите защитную консоль под вещевым ящиком. Фиксируется она на зажимах.
Под панелью слева расположена крышка фильтрующей системы.
Снимите ее, перетянув к центру зажима.
Достаньте корпус с фильтром.
Очистите разъем и корпус ветошью от пыли.
Установите новую деталь.
Поставьте на место крышку.

Выполнять замену нужно каждые 10-13 тыс. км. Многие опытные автомобилисты выполняют это каждые 6 месяцев — весной и осенью, когда уровень загрязнения самый высокий. Также нужно знать признаки так как срок его службы может отличаться в зависимости от условий эксплуатации. Этими признаками считаются:

снижение мощности системы обогрева и кулера;
возникновение неприятных «ароматов» в салоне;
повышенная влажность и запотевание стекол.

Так как эти признаки появляются не сразу, их возникновение может быть для вас незаметным. Вот почему нужно регулярно выполнять зрительный осмотр состояния фильтра.

Замена фильтра

Заменить засорившийся салонный фильтр в автомобиле Skoda Fabia несложно и, что немаловажно, можно сделать своими руками. Важно только соблюдать определенную последовательность в действиях:

Важно только соблюдать определенную последовательность в действиях:

Снять декоративную крышку.

Изъять корпус с фильтром.
Извлечь из кожуха старый фильтр.

Провести установку нового фильтра.

Таким образом, установка фильтра производится путем осуществления нескольких несложных действий. Нужно отметить, когда снимается декоративная крышка, следует проявить излишнюю аккуратность с защелками, которые прикрепляют ее к корпусу торпеды. Они очень хрупкие и поэтому вынимать салонный фильтр нужно по диагонали по отношению к полам.

После того, как крышка будет снята, ее нужно осторожно отложить в сторону таким образом, чтобы ничего не задеть. Потом извлекается фильтрующая часть воздухоотвода

Корпус, возможно, будет забит пылью и, когда его нужно будет отсоединить, она посыпется наружу. Поэтому на дно лучше положить полиэтилен и вынимать фильтр на его поверхности. После этого нужно вынести деталь вместе с пакетом наружу и очищать кожух не в салоне автомобиля.

После очищения кожуха можно извлечь фильтр, который находится в рамке и на его место установить новый. Новый фильтр должен стоять точно так, как и старый. После замены салонного фильтра на новый, все действия повторяются в обратном порядке.

Таким образом, установка нового фильтра салона в Шкода Фабия должна производиться по техническим условиям раз в полгода или год. Это напрямую зависит от того, в каких условиях эксплуатируется транспортное средство. Замена старого фильтра может быть произведена автолюбителем самостоятельно. Стоит отметить, что для замены не требуется наличие каких-либо специальных навыков и инструментов.

Кроме этого, салонный фильтр можно приобрести по той цене, которая полностью будет удовлетворять владельца автомобиля. Если замена фильтра не будет производиться вовремя, то может снизиться комфорт при нахождении в машине и привести к более сложным поломкам, которые потребуют значительных финансовых вложений. Более того, загрязненный салонный фильтр в Skoda Fabia может принести не только дискомфорт водителю и пассажирам, но и послужить причиной появления каких-либо серьезных заболеваний из-за невыполнения своей главной задачи.

Как часто нужно производить замену?

По уже привычному регламенту ТО замена салонного фильтра Шкода Фабия предписана на каждом обслуживании с периодичностью 15 000 км или ежегодно.

Обычно фильтр действительно спокойно выдерживает такой пробег, особенно в малопыльных регионах с низкой эрозией почв или большими площадями лесов. Однако замена может потребоваться и раньше:

Пыльные равнинные регионы (песчаные почвы, суглинок) – это большие объемы пыли летом даже в городах, не говоря о проселочных дорогах. В таких условиях не стоит затягивать с заменой фильтра больше чем на 10 тысяч, желательно менять его на 7-8.
Сбор фильтром органики (пыльца, тополиный пух, прочие летучие семена растений, листья) к осени превращает его в очаг гниения – во влажной атмосфере быстро начинают размножаться бактерии. В этом случае вытряхивать мусор из фильтра уже поздно, требуется замена, так что приурочивать обслуживание лучше всего как раз к осени.
В пробках на шторке фильтра быстро появляется характерный серо-черный налет: это невидимые глазу микрочастицы сажи забивают шторку. Здесь проблема не сколько даже в падении пропускной способности, сколько в запахе, въедающемся в фильтр, так что к 8-10 тысячам его все равно придется заменить.

Выбор расходника

Прежде чем приступать к самой процедуре замены, потребуется приобрести новый расходник взамен старому, уже изношенному салонному фильтру.

Как и в случае со многими другими автомобилями, владельцы Skoda Rapid делятся на 2 категории. В первую категорию входят владельцы чешского бюджетника, которые отдают предпочтение исключительно оригинальным деталям. Найти в России оригинальный салонник не проблема.

В рамках ТО у официального дилера используются исключительно оригиналы. Но они есть 2 типов и отличаются по каталожному номеру:

6Q0819653B. Это угольный элемент, который в большей степени подходит для городской эксплуатации. За счёт сорбента хорошо задерживает посторонние запахи и выхлоп, плюс отлично блокирует проникновение пыли в салон;
6Q0820367B. А это уже бумажный фильтр. Пригодится тем, кто в основном ездит по пыльным и грунтовым дорогам, и редко попадает в плотный городской трафик. То есть фильтровать выхлопные газы и неприятные запахи нет необходимости.

Интересно и то, что стоят они примерно одинаково. Заплатить за оригиналы владельцам Skoda Rapid придётся от 600 рублей и выше.

Именно фактор завышенной стоимости расходника для такого бюджетного автомобиля спровоцировал появление второй категории автовладельцев. Они предпочитают более дешёвые аналоги. При этом по эффективности, сроку службы или иным параметрам заменители не уступают оригинальным изделиям.

Среди бумажных аналогов достаточно большой популярностью пользуются такие изделия:

фильтр с каталожным номером 1123190003 от Meyle;
1987432057 производства Bosch;
CU 2545 от Mann;
9.7.84 фирмы TSN;
CCF0320 от Champion и пр.

Если вы ищите менее дорогостоящий угольный фильтр, тогда обратите внимание на:

CUK2545 фирмы Mann;
1987432357 от Bosch;
1123200003 от Meyle;
K1079A от Filtron;
CCF0320C производства Champion и пр.

Достойные заменители для оригинальных салонных фильтров для Skoda Rapid, которые стоят порой в 2 и даже в 3 раза меньше.

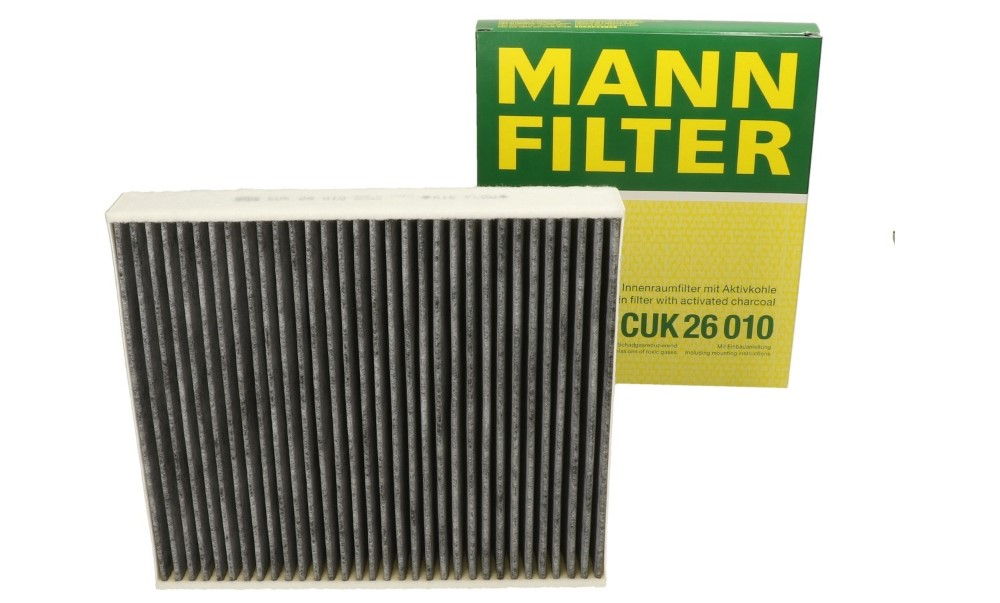

Фильтрующий элемент от компании MANN

Задачи и предназначение салонного фильтра

СФ фильтрует воздух, который попадает в салон через обогревательные и вентилирующие системы. При езде в городе и повышенных пробках в вентиляционную систему проникает много мусора и ядовитых веществ. Чтобы защитить автомобилистов и пассажиров, на все серийные авто ставят фильтрующие детали.

Современные СФ делятся на две группы:

Пылепоглощающие — простые средства фильтрации. Их конструкция состоит из одного слоя пылепоглощающего материала — бумаги или искусственного волокна. Обычно для лучшей работы их обрабатывают специальным средством. Такие изделия хорошо поглощают частицы, но крайне неэффективны перед ядовитыми веществами, распрысканными в воздухе.
На основе угля — более качественные и дорогие. Их пленка состоит из многочисленных слоев пылепоглощающего материала, которые переплетаются со слоями бекфиллера и гранулами активированного угля. Уголь поглощает молекулы веществ. Таким образом, выполняется многоступенчатая очистка воздуха от грязи, запахов гари и выхлопных газов.

Замена СФ может выполняться любым фильтром. Здесь большую роль играют размеры и форма детали. Новый расходник можно легко выбрать по ВИН-коду авто.

Срок службы и признаки засорения и износа

Со временем фильтрующий элемент приходит в негодность. Это вызывает уменьшение его пропускной способности и к снижению продуктивности обдува. Более того, образовавшиеся в сорбенте компоненты поступают в салон авто. Деталь сама по себе становится источником загрязнения кислорода.

Делать замену детали по рекомендации завода-изготовителя нужно через каждые 20 тыс. км. Но настоящий срок службы расходника зависит от условий, в которых применяется авто. Намного уменьшает срок эксплуатации СФ автомобильные трафики и езда по бездорожью. При таких обстоятельствах срок службы фильтра уменьшается в два раза. Опытные автомобилисты советуют делать замену два раза в год.

Признаки засорившегося фильтра:

летающая пыль в салоне,
уменьшение мощности воздуха во время работы вентиляционной системы или при работающем обогреве,
увеличение расхода бензина,
наличие неприятного запаха в салоне, от которого нереально избавиться даже при помощи проветривания.

Процедура замены фильтрующего элемента

Поэтапная инструкция по замене:

Сначала освободите бардачок от вещей.
По бокам отсека вы увидите зажимы, которые нужно сжать и стянуть вниз.
После демонтажа отсека вы сможете подобраться к крышке защитного блока.
Осторожно достаньте деталь.
Прочистите место установки водой.
Поставьте новый СФ в картридж.
Дальше все мероприятия делаются в последовательном порядке.

Раз в год автомобилисты советуют покупать фильтр на базе угля или обрабатывать поверхность СФ противомикробным средством. Для этого в магазине можно купить специальные спреи. После распыления жидкости нужно запустить кондиционер, чтобы воздух прогнал средство через испаритель и в салон уже поступил свежий кислород.

Теперь вы знаете, как своими руками заменить деталь. Наша четкая инструкция поможет вам не допустить ошибок в момент замены.

Как поменять фильтр салона Шкода Фабия своими руками?

Процесс замены фильтра выполняется следующим образом:

Снимите защитную консоль под вещевым ящиком. Фиксируется она на зажимах.
Под панелью слева расположена крышка фильтрующей системы.
Снимите ее, перетянув к центру зажима.
Достаньте корпус с фильтром.
Очистите разъем и корпус ветошью от пыли.
Установите новую деталь.
Поставьте на место крышку.

снижение мощности системы обогрева и кулера;
возникновение неприятных «ароматов» в салоне;
повышенная влажность и запотевание стекол.

Срок службы и признаки засорения и износа

Признаки засорившегося фильтра:

летающая пыль в салоне,
уменьшение мощности воздуха во время работы вентиляционной системы или при работающем обогреве,
увеличение расхода бензина,
наличие неприятного запаха в салоне, от которого нереально избавиться даже при помощи проветривания.

Срок службы и признаки засорения и износа

Признаки засорившегося фильтра:

летающая пыль в салоне,
уменьшение мощности воздуха во время работы вентиляционной системы или при работающем обогреве,
увеличение расхода бензина,
наличие неприятного запаха в салоне, от которого нереально избавиться даже при помощи проветривания.

Процедура замены

Владельца Skoda Fabia повезло, поскольку для них конструкторы предусмотрели прекрасное расположение салонного фильтра, к которому имеется крайне удобный доступ. Потому с выполнением инструкций по замене расходника ни у кого сложностей возникать не должно.

Fabia не предусматривают наличие защитных панелей и прочих преград на пути к корпусу салонного фильтра;
Искать корпус следует не внутри бардачка или за ним, а непосредственно под вещевым ящиком около центральной консоли;
Сдвиньте переднее пассажирское кресло максимально назад. Также можете взять с собой фонарик или обеспечить другой источник света для упрощения работы;
Вам требуется извлечь шумоизоляционную накладку, что делается вручную;
Затем найдите или нащупайте при недостаточном освещении 2 фиксаторы, которые предусмотрены на крышке корпуса фильтра салона Skoda Fabia;
Сдвиньте фиксаторы в сторону и снимите крышку, опустив её вниз;

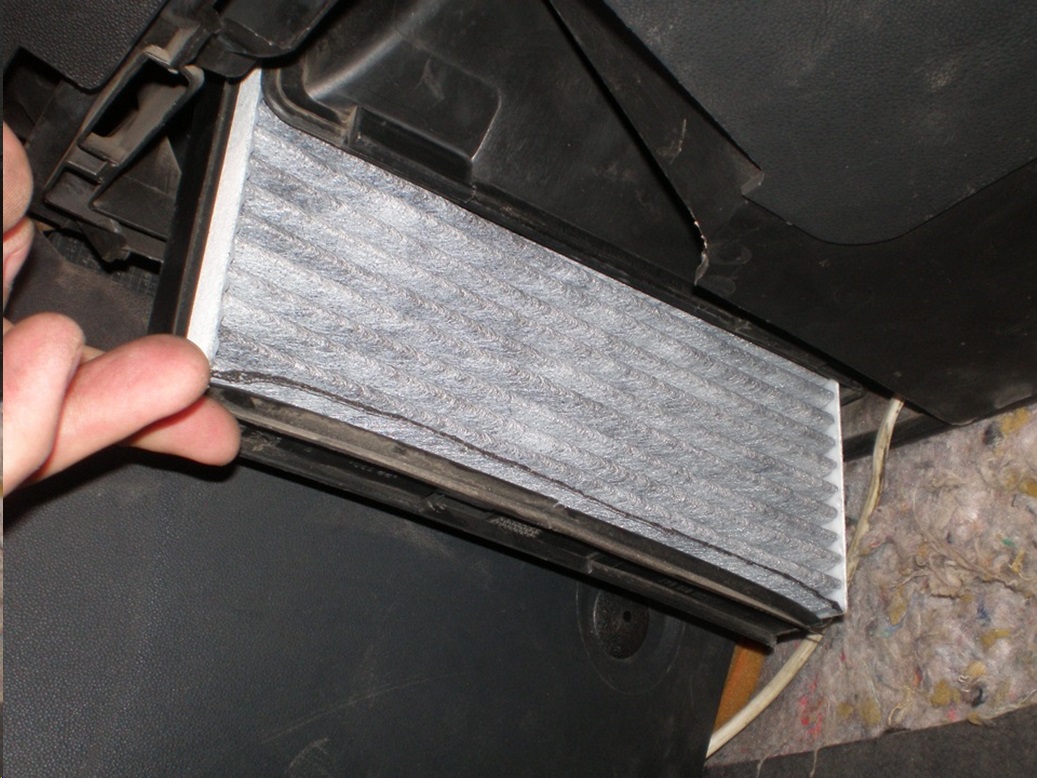

Теперь перед вами сам старый фильтрующий элемент очистки воздуха в салоне;
Если до этого у вас стоял оригинальный расходник, на нём будет специальное ушко. Его предусмотрел производитель для того, чтобы ухватиться и лёгким движением вытащить элемент с посадочного места;
При отсутствии такого ушка просто подденьте фильтр пальцами и потяните вниз;
Приготовьтесь к тому, что при извлечении расходника на пол начнёт сыпаться разный мусор. Стоит заранее предусмотреть этот момент, подстелив бумагу или другой материал. Либо просто потом возьмите пылесос и почистите коврик;
С помощью того же пылесоса рекомендуется очистить посадочное место для фильтра. В качестве альтернативы подойдёт продувка сжатым воздухом или самая обычная сухая ветошь;
Когда посадочное место очищено, возьмите новый фильтр, посмотрите на нанесённые стрелки, и установите. Стрелки указывают на то, как именно двигаются воздушные потоки через фильтр;
Вставьте кассету фильтра в гнездо, закройте крышку и верните на место накладку.

Как видите, всё выполняется предельно просто и буквально за несколько минут. Но не стоит сразу же собирать узел в обратной последовательности, когда вы извлекли старый расходник для очистки салонного воздуха. Раз в год рекомендуется дополнить обычную замену фильтра очисткой испарителя кондиционера. Для таких целей в продаже предлагаются специальные антибактериальные средства в виде спрея. Действуя по инструкции производителя, можете своими руками обработать испаритель. Чтобы вы чётко понимали, куда именно следует распылять средство, испаритель в Fabia находится чуть левее отверстия под посадку фильтра. Если на аэрозоле есть гибкая насадка, это существенно упростить попадание в испаритель. Учтите, что распыляемое средство будет стекать вниз через открытый корпус вашего салонного фильтра. Потому следует запустить вентилятор отопителя и включить климатическое оборудование в режим, который называется рециркуляция. Это позволит воздушному потоку забирать вместе с собой аэрозоль. При этом заслонки следует перевести в положение, чтобы воздух дул в ноги.

Выполняя чистку испарителя, держите свободными 2 руки. Одной вы будете держать баллончик, а второй перемещайте сам распылитель (насадку) вдоль обрабатываемого устройства системы кондиционирования. Нажимайте на кнопку баллона так, чтобы не создавать длительную подачу средства. Вам нужно как быть продуть испаритель, а не обработать его полностью аэрозолем. Ещё учтите такой момент, что часть распыляемого средства всё равно попадёт в воздуховоды, а потому начнёт выходить в зону ног. Туда можно поставить какую-то ёмкость или выстелить плотную ткань.

При всей простоте замены салонного фильтра на автомобилях Skoda Fabia, к этому процессу всё равно следует подходить максимально ответственно. Хороший фильтр в сочетании с грамотно выполненной сменой расходника позволят вам дышать чистым воздухом и не мешать полноценной работе климатического оборудования.

Инструкция по самостоятельной замене фильтра

Итак, для начала нам потребуется вытащить пенопластовую крышку из под бардачка. Для этого просовываем руку под бардачок и аккуратно не поломав вытаскиваем эту крышку черного цвета.

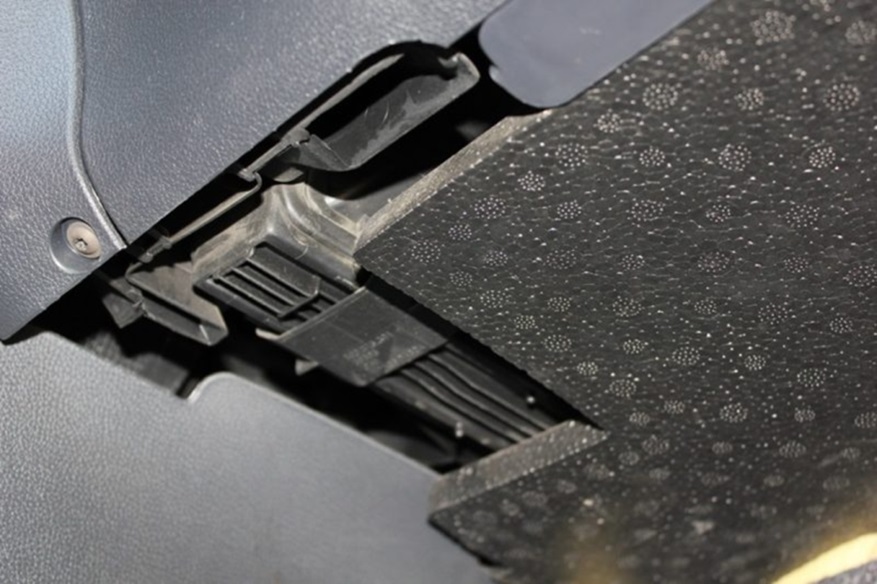

Далее видим под бардачком корпус фильтра установленный вертикально. Отжимаем пластиковые фиксаторы крышки и снимаем ее с корпуса.

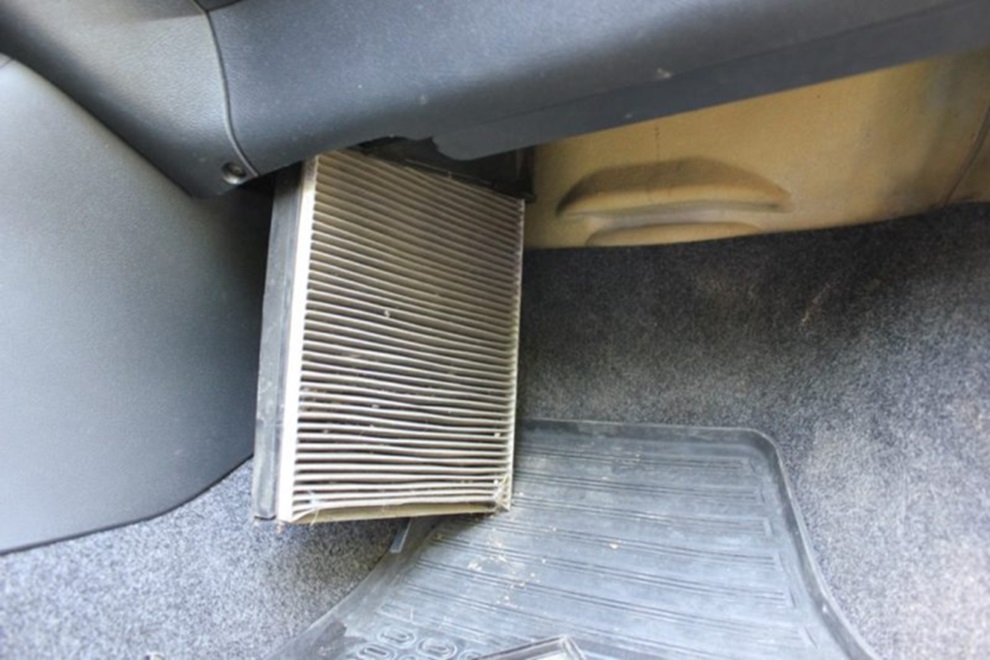

Тянем за специальное ушко старый фильтр вниз, вынимаем его полностью из корпуса, при необходимости очищаем корпус от грязи и пыли.

Теперь остается лишь установить новый фильтр и произвести сборку в обратной последовательности.

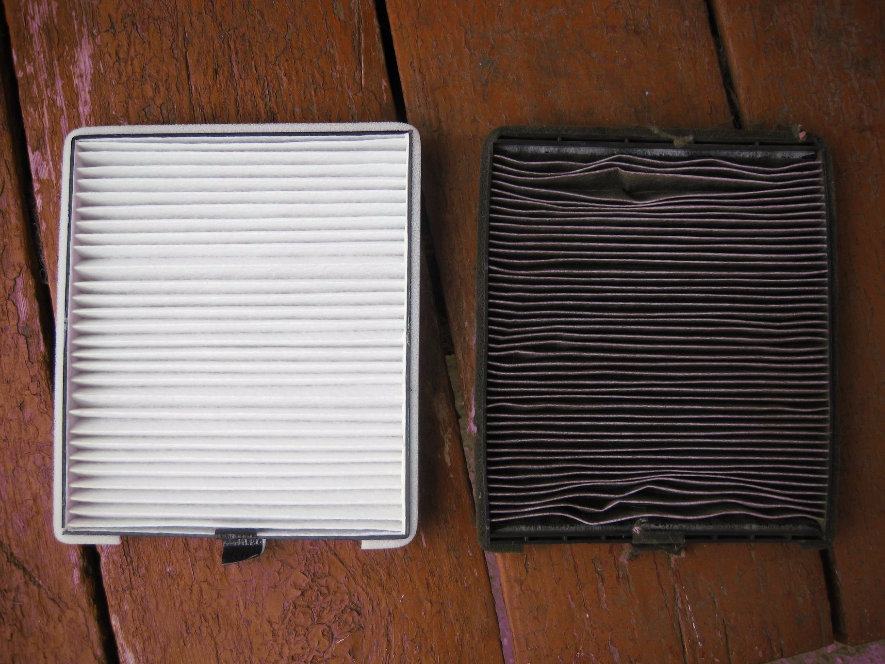

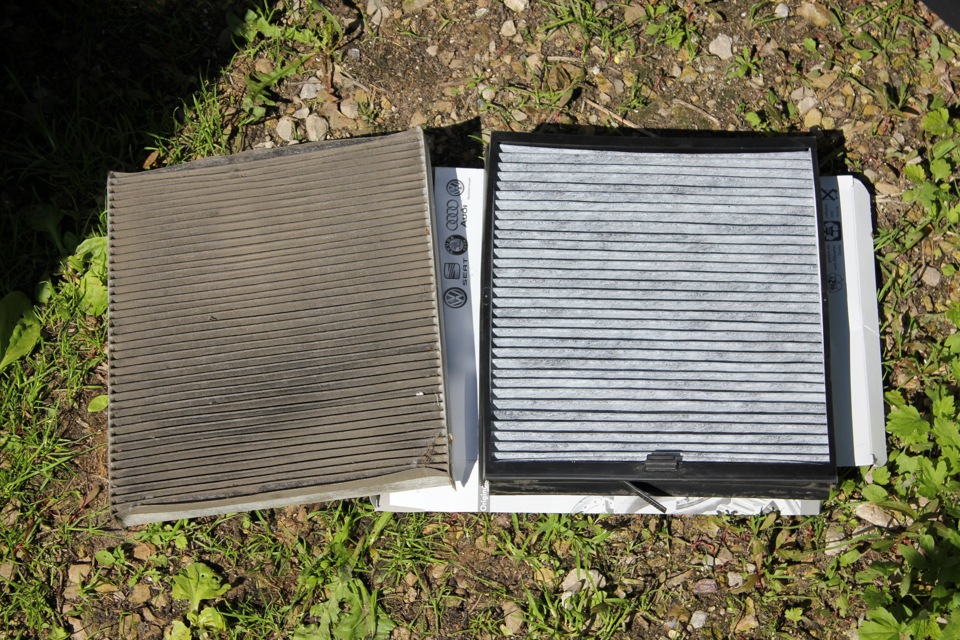

А вот так выглядит старый и новый фильтра. Старый фильтр отработал 12000 км.

Поделиться «Замена салонного фильтра (VAG 6Q0 820 367 B) Skoda Fabia, Fabia 2»

Признаки забитого салонного фильтра

Косвенными признаками необходимости замены можно считать:

повышение влажности в салоне;
наличие неприятных запахов;
ослабление напора воздуха из кондиционера и печки.

Забитый салонный фильтр мешает свободному току воздуха в системе вентиляции авто. Это создает благоприятные условия для развития в воздуховодах бактерицидных грибков. В конце концов споры грибков и бактерии попадают в салон и оседают на дыхательных путях находящихся внутри людей.

Возможными последствиями этого могут служить хронические головные боли и усталость, воспаление дыхательных путей, насморки, общее падение иммунитета и обострение аллергических реакций.

Рекомендуется периодически проводить визуальную диагностику фильтрующего элемента на предмет загрязненности и повреждений.
