Сигнализация starline b94 и d94: 📡 инструкция по установке и эксплуатации, функции gsm, gps, настройка брелока и автозапуска, возможности и преимущества

Как установить?

Монтаж CAN устройства производится так:

От батареи необходимо отключить напряжение, для этого отсоединяется провод от клеммы «-». Чтобы ослабить крепление, нужно воспользоваться гаечным ключом.
Теперь следует получить доступ к микропроцессорному блоку управления сигнализацией. Его установка обычно выполняется в свободном пространстве за контрольным щитком или под ним. Скорей всего, для получения доступа к устройству придется снять часть облицовки в салоне.
Когда блок управления будет найден, его надо демонтировать. Устройство обычно фиксируется в посадочном месте с использованием саморезов или двустороннего скотча. В зависимости от типа крепления, откручиваются болты или отсоединяется скотч. Если устройство фиксируется с помощью хомутов, то их надо обрезать.
После демонтажа производится разбор блока. Чтобы сделать это, надо отверткой выкрутить болты, которые крепят части корпуса устройства. Когда модуль разобран, из блока надо извлечь плату.
После этого надо взять устройство GSM от Старлайн и установить его в разъем, расположенный на схеме блока управления. Здесь есть специальный выход, предназначенный для подключения данного устройства. Места для монтажа обозначаются на крышке блока и схеме. Также на плате может быть нанесена разметка, с помощью которой можно произвести правильную установку.
Когда монтаж модуля завершен, внутрь необходимо установить SIM-карту. Она вставляется в специальный разъем, имеющийся на плате.
Последующая сборка элементов выполняется в обратной последовательности. Корпус блока управления надо закрыть крышкой и закрутить все саморезы

Важно, чтобы впоследствии внутрь устройства не попала грязь и влага.
Производится установка блока управления охранным комплексом обратно, модуль фиксируется в месте посадки. Затем нужно подключить устройство к бортовой сети машины.

В соответствии с официальным руководством, устройства GSM от Starline могут функционировать с охранными системами только этого производителя. Установить связь с противоугонными комплексами других марок не выйдет.

Канал «Globy Avto» рассказал об особенностях установки GSM-модулей на автомобили.

Что лучше: Starline S96 или B96

Сигналки StarLine S96 или B96 вышли практически в одно время и обе охватываются финансовыми гарантиями производителя — настолько он уверен в их качестве. Но при всей схожести, это очень разные модели. Основное отличие кроется в том, что Starline S96 работает без полноценного брелка, только с метками и GSM. В то же время, В96 может похвастать наличием как того, так и другого. Первая модель подходит тем потребителям, которым нужны лишь базовые охранные функции, но реализованные лучшим образом. В то время как Б96, рассчитана на автовладельцев, которым необходим широкий функционал.

Как установить?

Руководство по монтажу противоугонной системы Е95:

На первом этапе выполняется отключение аккумулятора. Батарея располагается в моторном отсеке, от нее нужно отключить клеммный зажим с отрицательным выходом. Предварительно его необходимо ослабить гаечным ключом.
Затем выполняется установка блока управления с микропроцессором. Устройство размещается наиболее скрытно в салоне автомобиля, рекомендуется установить его за панелью приборов. Такое расположение позволит обеспечить минимальную длину при подключении проводов. Рекомендуется разместить модуль колодкой вниз, чтобы не допустить стекания капель по проводам и попадания их на плату блока. Чтобы не допустить негативного воздействия воды и вибраций на устройство, его можно обмотать дополнительно целлофаном и поролоном.
Сирена устанавливается под капотом автомобиля, в наиболее защищенном от высоких температур и влаги месте. Нельзя устанавливать устройство рядом с головкой блоки цилиндров или фиксировать его на металлических поверхностях, примыкающих к ней. Рекомендуется разместить сирену рупором вниз, чтобы предотвратить скопление влаги внутри. Если используется автономное устройство, то при монтаже пользователь должен обеспечить свободный доступ к его регуляторам.
Трансивер со встроенной антенной устанавливается в салоне автомобиля, на остеклении. Если лобовое стекло оснащено защитной пленкой, то она может создать эффект экранирования и снизит радиус действия сигнализации, тогда ставить приемопередатчик лучше сзади. Рядом с антенной в 5 см не должно быть металлических изделий и предметов, поскольку их наличие отразится на качестве сигнала. Чтобы не допустить образования помех, провод от приемопередатчика нельзя скручивать в бухту.
Датчик удара и чувствительности размещается в салоне автомобиля, предпочтительно — в центральной части кузова. При установке следует обеспечить полный доступ к регуляторам контроллера. Монтаж датчика выполняется на ровной поверхности без использования прокладок.
Если применяется дополнительный контроллер температуры, то он устанавливается под капотом. Датчик можно врезать в один из патрубков системы охлаждения или установить на головке блока цилиндров. Провод от устройства протягивается через перегородку между салоном и моторным отсеком к блоку управления.
Кнопка сервисного режима обслуживания устанавливается в салоне машины наиболее скрытно. Ее можно разместить под приборной комбинацией и обмотать изолентой, чтобы замаскировать.
Монтаж триггеров производится на капот и все двери автомобиля, если концевые переключатели были докуплены дополнительно. Установка устройств не допускается на водостоках и в местах скопления влаги.
Следующим этапом будет программирование цифровых интерфейсов. Для привязки пользователь должен на время отключить провод питания шины от блока управления сигнализацией. Затем нажимается кнопка входа в сервисный режим обслуживания и удерживается, за это время нужно подать напряжение на сигнализацию. Сирена подаст 5 звуковых импульсов, при их воспроизведении кнопку отпускать не нужно.
После остановки сигналов клавиша отпускается. О входе в меню программирования сообщат четыре протяжных сигнала сирены. Затем кнопка сервисного режима нажимается один раз кратковременно, без удерживания.
С помощью клавиши «Валет» выполняется ввод номера транспортного средства (каждой марке присваивается определенная цифра, найти ее можно в сервисном руководстве). Сначала вводится первый знак, после чего сработает сирена, затем второй и т. д. В конечном итоге сигнализация подаст два звуковых сигнала, если номер указан верно и четыре, если он введен неправильно.

Безопасность транспортного средства

Для защиты от перехвата сигнала злоумышленниками, А95 использует проверенный временем диалоговый способ обмена данными с брелоком. Приемопередатчик с защитой от радиопомех позволит уверенно управлять охранной и следить за состоянием сигнализации с приличных расстояний.

Пользователь может установить дополнительную авторизацию при помощи:

Pin to drive. Поездка возможна после нажатия комбинации штатных кнопок в салоне автомобиля. Это дополнительный барьер для угонщиков. Нажатие неправильной комбинации повлечет за собой блокировку двигателя, включение сирены и оповещение пользователя.
Bluetooth Smart. В этом варианте авторизации роль метки выполняет смартфон, привязанный к сигнализации, что весьма удобно, ведь гаджет всегда под рукой. Если A95 его не увидела, то поездка не состоится.

Блокировка по CAN

На некоторых автомобилях охранная система может заблокировать работу двигателя по цифровой шине. По команде пользователя или автоматически А95 подает сигнал на отключение узла, без которого работа двигателя невозможна. Процесс не вызывает ошибок и их записи в памяти блока управления ДВС.

Акселерометр

Сигнализация оборудована цифровым датчиком, который реагирует на удар, движение, изменение положения автомобиля в плоскости. Так что может распознать попытку кражи колес или эвакуацию. Пользователь может в любой момент дистанционно его настроить.

Справка

Starline S96 – новая, современная сигнализация с расширенными противоугонными функциями. Дополнительный уровень безопасности обеспечивается транспондером, который связывается с центральным блоком сигнализации через Bluetooth. Метка должна быть авторизована владельцем автомобиля.

Недостаточно просто иметь брелок, чтобы открыть автомобиль, завести его и поехать. Система немедленно заблокируется, если не получит ответный сигнал от метки.

Таким образом, передвижение в автомобиле невозможно без этого устройства. С помощью брелока-метки можно также ставить/снимать с охраны и активировать/деактивировать режим “Антиограбление”.

Как настроить сигнализацию

Настройка сигнализации – трудный процесс. Лучше всего данную работу доверить профессионалам и сервисным центрам, но если пользователь решил все проводить самостоятельно, то ему необходимо следующее:

Для начала стоит кликнуть на сервисную кнопку под названием «Валет». Если пользователь не знает, где она установлена заранее, то ему стоит связаться со своим специалистом, который ранее устанавливал сигнализацию;
Теперь стоит при включенном зажигании нажать на кнопку несколько раз – около 7.
Если правильно выполнены все действия, то сигнализация автоматически найдет установленный модуль и подключится к приложению. На брелке должна произойти автоматическая авторизация – появится определённый индикатор.
Теперь стоит перейти к привязке при помощи приложения. Стоит выполнить звонок на модуль сигнализации. Если соединение произошло успешно, то приложение назначит номер в качестве основного. Придет СМС, где пользователь должен установить пароли на PW и PS. Первый устанавливается для связи с охранным комплексом, второй – при смене основного телефона. После этого необходимо следовать той инструкции, которое предоставляет приложение.

Где находится датчик температуры двигателя Старлайн а91?

Где находится датчик температуры двигателя Starline A91?

Производитель рекомендует располагать датчик на выходном патрубке радиатора. Место установки может быть изменено установщиком системы или водителем. Измеритель температуры двигателя StarLine A91 должен плотно прилегать к патрубку либо устанавливаться на шпильку М6 таким образом, чтобы не повредить корпус.

Как отключить сигнализацию старлайн
Как отключить сигнализацию старлайн а9
Как работает датчик температуры двигателя
Как проверить датчик температуры охлаждающей жидкости
Как работает датчик температуры охлаждающей жидкости
Где находится датчик температуры двигателя
Где находится датчик температуры на ваз 2110
Где находится датчик температуры охлаждающей жидкости
Как проверить указатель температуры охлаждающей жидкости

Где обычно устанавливают датчик температуры двигателя?

Фирменный датчик следует устанавливать на любой металлической детали двигателя (блок цилиндров, головка блока, крышка клапанной коробки), где имеется выступающая шпилька с резьбой М6. Если таковых не найдется, можно сделать переходную деталь и закрепить ее в глухое резьбовое отверстия рым-болта.

Как посмотреть температуру в салоне Старлайн?

Чтобы узнать температуру силового агрегата, необходимо коротко нажать на 3 кнопку, расположенную на боковой поверхности брелока. На дисплее последовательно отобразятся параметры АКБ, температура салона и двигателя.

Как настроить сигнализацию Старлайн а91 на запуск по температуре?

Настройка сигнализации Старлайн А91 на автозапуск по температуре

выключаем зажигание, шесть раз нажимаем клавишу Valet;
включаем зажигание, кликаем Valet еще четыре раза;
теперь первая кнопка на брелоке выставит параметр -5 градусов, вторая – минус 10, третья – минус 18.

Где стоит датчик температуры на сигнализации StarLine?

Как на Старлайне посмотреть температуру двигателя?

Как установить температурный датчик?

Установка датчика температуры должна осуществляться на расстоянии от 0,5 до 1 метра от стены, на которой установлен терморегулятор, а также ровно посередине между двумя соседними витками греющего кабеля. После монтажа рекомендуется зафиксировать термодатчик монтажной лентой либо фольгированным скотчем.

Как посмотреть температуру в салоне Старлайн а91?

Контроль температуры салона при помощи Старлайн а91

Прозвучит мелодичный сигнал
На короткое время на дисплее отобразится значение температуры в салоне автомобиля
Нажмите коротко кнопку 3 брелка:
Датчик температуры салона расположен в блоке автосигнализации. …
Диапазон измерения температуры: от — 40C до + 70C.

Как настроить автозапуск на брелке Старлайн а91?

Нажать шесть раз на кнопку сервиса (Valet).
Включить зажигание.
Сирена автомобиля подаст шестикратный сигнал, сопровождаемый миганием индикатора.
Нажатиями на кнопку сервиса выбрать настраиваемый параметр, который будет переключаться на дисплее вместо часов.

Как настроить автозапуск на сигнализации Starline a91?

Чтобы включить автозапуск «Старлайн А91» в любое нужное время, используйте брелок. Естественно, машина с МКПП до этого должна пройти заданную процедуру «программной нейтрали» и после этого не сниматься с охраны. Для запуска двигателя сначала длительно нажимается кнопка 1 брелка, после короткого писка – кнопка 3.

Starline i96can

Выполните следующие шаги для обновления I96 CAN по беспроводной сети:

Переведите иммобилайзер в режим «Снято с охраны».
Включите зажигание. Нажмите сервисную кнопку 9 раз.
Выключите и включите зажигание.
Запустите приложение «StarLine Мастер».
Подключите Bluetooth модуль индикации к компьютеру с помощью USB кабеля.
Выберите из появившегося списка i96 CAN.
Нажмите кнопку «Обновить».
Выберите версию ПО из библиотеки прошивок и нажмите кнопку «Обновить».
В появившемся окне введите сервисный код, указанный на пластиковой карте, входящей в комплект поставки.
Начнется процесс загрузки прошивки в устройство. После окончания загрузки появится сообщение об успешной загрузке.

Ремонт блока StarLine B9

Как и любое техническое устройство, сигнализация В9 способна выходить из строя. Среди самых распространённых проблем — обесточивание. В таком случае сигналка просто не реагирует на команды. Решение заключается в замене элементов питания.

Экран брелока отличается уязвимостью и часто страдает от механических повреждений. Решить эту проблему может лишь замена дисплея. Если же автовладелец сталкивается с тем, что пульт не открывает и не закрывает двери, то вероятная причина заключена в плохом приёме антенны. Если антенна плохо ловит, то её необходимо переставить в место, где нет помех.

Нередко встречаются и ошибки датчика удара SH 1 SP — он срабатывает без всякой причины. Для устранения необходима или правильная настройка, или крепление гаджета в более устойчивом месте.

Также, время от времени, собственники машин сталкиваются с тем, что они без включения заводятся сами или заводятся и глохнут без ключа. Чаще всего причина кроется в отсыревшей проводке и для предотвращения этого необходимо защитить наиболее уязвимые места.

Управление сигнализацией через модуль

SMS и голосовые звонки

Приятно удивила работа мимо серверов старлайн

Принимая во внимание тренд на облачность, сегодня стоит задумываться о долговечности предоставляемого сервиса. В случае этого модуля и наступлении того дня, когда старлайн прекратит поддерживать свою онлайн телеметрию, модулем получится управлять по двум другим каналам связи: голосовые звонки с тональным набором команд и SMS

При голосовом звонке на сим-карту, установленную в модуле модем отвечает записанными в него аудио-записями с женским голосом:

SMS управление выглядит так:

Приложение для смартфонов

На данный момент существует по две версии приложения для операционных систем iOS и Android. Отличия между первой и второй телематикой исключительно в дизайне — первая версия приложения была разработана в далеком 2014 году. Какой-то особый функционал у приложения выделить трудно, способно оно на меньшее, чем родной брелок сигнализации.

Вкладка управление

Внешний вид:

Верхняя половина лэйаута приложения содержит информацию об автомобиле и статус охраны. Более наглядно:

	Баланс сим-карты, в рублях
	Напряжение аккумулятора, вольт
	Температура в салоне автомобиля (по факту в основном блоке сигнализации)
	Температура двигателя (по факту патрубка обратки антифриза)
	Уровень топлива по данным ЭБУ
	Пробег по данным ЭБУ

Слева от автомобиля отображаются иконки условий автозапуска, в моем случае включен режим запуска при низком напряжении АКБ.

По центру статус охраны и состояние автомобиля: тревога, открытые двери, капот, багажник, заведенный двигатель, включенное зажигание.

Далее следуют три кнопки основных действий и кнопка перехода к полному списку команд. На основной экран можно назначить любые из доступных:

Все команды защищены от случайного нажатия и успешное выполнение сопровождается звуковым сигналом.

Нижняя половина лэйатуса отдана карте геолокации автомобиля и истории его перемещения. В моем случае отсутствует GPS-антенна, а значит данные приблизительны — радиус автомобиля указывает в пределах 900‑1000 метров. Впрочем этого достаточно чтобы понять, увезли ли твой автомобиль на штраф-стоянку или он по прежнему стоит в месте парковки.

Обычный лог действий, с возможностью фильтра по типу событий:

Вкладка настройки

Тут спрятана оставшаяся часть функционала приложения. Содержит в себе как настройки приложения, так и дистанционные настройки охранного комплекса. Общий вид меню:

В общей информации номер сим-карты установленной в сигнализацию и версия прошивки:

Настройки автозапуска, полностью дублируют брелок с ЖК-дисплеем, но с приложения изменяются на порядок проще и нагляднее:

Еще один пункт настроек повторяет функционал брелка — установка чувствительности датчиков:

Push уведомления:

В январе 2020 года таки появилась возможность сменить внешний вид (кузов, цвет, со временем добавят скины популярных автомобилей) автомобиля на главном экране приложения:

Ну и последняя вкладка, имеющая действительно полезный функционал — меню диагностики с отображением ODB ошибок. Было проверено отключением жгута проводки приборной панели, сигнализация среагировала корректно:

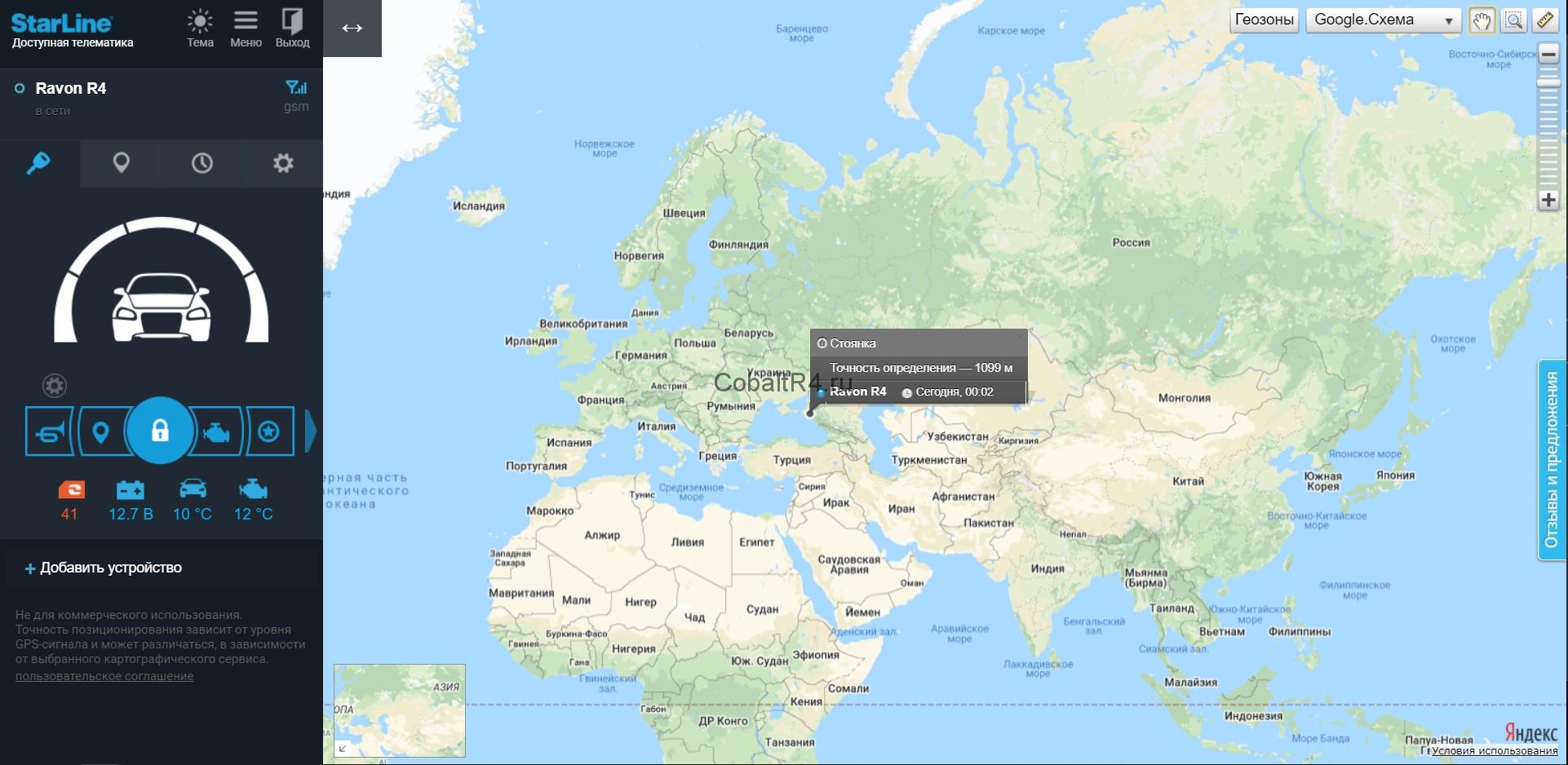

Сайт СтарЛайн Телематика

Доступен по адресу: https://starline-online.ru/

Как и в случае приложения для смартфонов, авторизация происходит по данным с карточки, идущей в комплекте с модулем:

После первого же логина рекомендую включить двухфакторную аутентификацию для защиты от взлома путем перебора паролей.

По сути сервис представляет из себя преимущественно карту со всё тем же местоположением автомобиля и треками поездок:

В отличие от приложения, онлайн сервис рисует треки даже без GPS-антенны. В чем проблема разработчиков добавить отображение поездок и длительности стоянок для смартфонов — непонятно.

Функционал сайта полностью дублирует функционал приложения, расписывать здесь нечего.

Комплектация

Набор сигнализации Старлайн B9 состоит из ряда устройств, которые и составляют противоугонную систему. В него входят:

центральный процессор в составе основного блока;
двусторонний брелок, оснащённый жк-дисплеем;
батарейка ААА на полтора вольта для питания брелока;
дополнительный брелок такого же, как и первый, вида, но без дисплея;
модель связи пульта управления с дополнительными брелоками и системой, оснащённый антенной;
чехол из кожи для хранения брелока;
электропроводка для соединения частей системы;
провод, оснащённый кнопкой Valet;
датчик удара;
датчик для измерения температуры двигателя;
выключатель капота концевого типа;
светодиод, сигнализирующий о состоянии устройства;
обходчик иммобилайзера;
инструкция;
талон на предоставление гарантийного обслуживания.

Производитель больше не выпускает серию сигнализации B9 в любой модификации. Её заменила более современная модификация А91. Но комплектация последней настолько схожа, что при ремонте, требующем замены тех или иных элементов, используют детали от новичка. Как программировать брелок Starline A8.

Сигнализацию какой фирмы лучше выбрать

Прежде чем рассматривать конкретные устройства, мы решили рассказать о пяти известных производителях автосигнализаций и причине их включения в наш обзор:

Звездная линия. Один из старейших производителей автосигнализаций. Впервые бренд StarLine был анонсирован в 1988 году, а его первая система удаленной охраны поступила в продажу всего через три года.
Пандора. В этом году Pandora отмечает свое 15-летие

И, стоит признать, за этот период производителю удалось занять лидирующие позиции не только в России, но и в мире, что является важной причиной доверия к этой компании.

ШЕР-ХАН. С 1998 года национальный бренд Scher-Knan предлагает удобные, надежные, доступные и качественные автосигнализации

Среди его достоинств — возможность работы при любой температуре, что очень важно для разнообразных климатических условий России.
АЛЛИГАТОР. Известный американский производитель, который, несмотря на обилие конкурентов, постоянно набирает популярность

Так, по итогам 2018 года бренд вошел в тройку лидеров по количеству продаж в РФ и странах СНГ.
Пантера. Последнее, но очень почетное место занимает Pantera. Этот бренд появился на российском рынке в 2000-х, сразу вытеснив самых именитых производителей.

Конечно, это не все достойные бренды, и в наш список попала еще пара отличных фирм. Однако в первую очередь мы рекомендуем внимательно присмотреться к этим пяти компаниям.
