Установка центрального замка на ваз 2109

Что потребуется для установки центрального замка на 2 двери?

Рабочая и установленная на автомобиле сигнализация с силовыми выходами для управления замками дверей.
Активаторы, актуаторы, актюаторы, соленоиды, электроприводы или, наконец, просто центральные замки — 2 шт.
Провода двухжильные, медные. Диаметр или сечение каждого провода должно быть как минимум 0,75 квадрата. Длина около 3-4 метров.
Хомуты пластиковые — штук 10, можно больше, «про запас».
Прочее: изолента, термоусадочные трубки, кусачки, отвертка, паяльник, припой, мультиметр, дрель, сверла, электрический удлинитель и т.д.

Перед тем как непосредственно приступить к установке центральных замков, разберем каждый пункт выше по порядку, более подробно.

1) В этой статье мы не будем рассказывать о том, как самостоятельно установить сигнализацию, а предположим что она уже установлена. Самый дешевый вариант (около 1300 руб.) — простая сигнализация без обратной связи.

Какую модель выбрать, как правильно подключить, сколько стоит и другие вопросы по автосигнализации будут рассмотрены в другой статье. Учтите лишь несколько важных моментов.

Во-первых, основной блок сигнализации должен иметь разъем (обычно 6-ти контактный) с силовыми выходами для подключения замков дверей. Во-вторых, перед покупкой заранее решите, есть ли у вас необходимость в дополнительном канале сигнализации. Его можно использовать для открытия багажника или, например, реализации функции «световая дорожка» и других подобных. Все зависит от вашей фантазии и задумок, поэтому решать вам. 2)

Устанавливаем центральный замок

Некоторым нынешним владельцам ВАЗ 2109 их автомобиль достался без сигнализации. Что неудивительно: вряд ли сейчас кому-то придет в голову идея угнать ВАЗ 2109. Устанавливать же новую сигнализацию на изрядно подержанную ВАЗ 2109 многие считают нецелесообразным вложением средств. Дешевые же сигналки зачастую некачественные, да и установка их стоит денег. Однако у сигнализаций есть приятная опция – возможность закрывать и открывать автомобиль дистанционно с брелка, чтобы не мучиться с ключами, а также замерзшими замками в зимнее время. Данную проблему поможет решить установка на ВАЗ 2109 центрального замка как отдельного устройства. Ну а чтобы вышло совсем уж бюджетно, устанавливать центральный замок мы будем своими руками. Собственно, об этом и есть данная статья.

Начнем с приобретения самого центрального замка. В нашем примере рассматривается ЦЗ Premier 104. В этот комплект входит блок управления, 4 дверных активатора с крепежами и тягами, обжатые клеммами провода, два брелка с выкидным ключом-болванкой (можно выточить по образцу своего ключа зажигания).

Не уверен, что вы сможете найти именно такой же комплект центрального замка, но общий смысл того, что должно в него входить думаю понятен.

Отверстия под проводку есть только в передних дверях, да и то не во всех автомобилях. У кого их нет придется сверлить дверь и стойку. Чтобы провести провода из двери в стойку можно воспользоваться штатными S-образными трубками для ваз 2109, или взять потоньше от ВАЗ 2110, как в нашем примере.

В дверях, как в передних так и в задних можно обнаружить готовые отверстия для крепления активаторов, поэтому можно воспользоваться ими.

При исследовании самого замка на предмет крепления к нему тяги активатора можно столкнуться с тем, что усилие, которое должен приложить активатор для открытия двери может оказаться великовато. Замки нового образца имеют удлиненную тягу для крепления активатора, что снизит усилие, поэтому можно установить их.

Правда, отверстие в тяге нового замка больше, поэтому при креплении тяги активатора придется воспользоваться чем-то вроде пластиковой втулки, вставляемой в это отверстие и уменьшающей его диаметр до приемлемой величины.

Останавливаться на том, как протягивать провода в дверях до активаторов мы не будем, так как этот вопрос лучше решать индивидуально на месте: либо используем существующие технологические отверстия, либо сверлим свои. Думаю, по фотографиям ниже все ясно.

Протяжка проводов в передних дверях

Протяжка проводов в задних дверях

Установка тяги активатора

Все острые кромки рядом с трассами проводов должны быть обработаны, провода защищены от перетирания, а провода в местах перехода из стойки в двери нужно тянуть в гофрах.

Кому доверить переоборудование замыкающих устройств?

Данную модернизацию можно предложить «тюнерам», которые избавят вас от лишних замков и замочных скважин и ручек, расположенных на внешние стороне багажной крышке и дверях авто. Для того чтобы управлять замыкающим устройством багажника, понадобится электроконтактное устройство.

Данная система будет работать следующим образом: при нажатии кнопки, которая располагается в любом удобном месте для водителя, приводит в рабочее состояние дополнительную контактную систему, которая даёт старт основному реле, после чего втягивается сердечник и открывает защелку замка багажника. В этом случае не обойтись без вспомогательных деталей и крепежей, по этой причине нам придётся сделать крепёжное устройство для ролика. Это колесико, с помощью винта легко крепится к кронштейну, который держится на корпусе за счёт специального винта.

Сигналка и ЦЗ, ВАЗ-2110

В данном обзоре рассмотрено, как подключить сигнализацию к центральному замку следующих авто: ВАЗ-21099, а также 2110 и 2115. Есть три стандартных схемы подключения: для ЦЗ, управляемых отрицательной полярностью, положительной и переменной. Но для разных автомобилей существуют свои нюансы. Иногда требуется добавлять предохранитель на провод «+12 Вольт», иногда – наоборот, этого не требуется. Замки ВАЗ, в свою очередь, относятся к самому простому типу, к первому. Но стандартная схема, публикуемая в Интернете, для них не подходит.

READ Ресивер триколор drs 5001 как подключить к телевизору

Замок багажника ВАЗ 2114 – регулируем механизм и устанавливаем электропривод

Регулировка и ремонт замка багажника на ВАЗ 2114 легко сделать своими руками. Некоторые владельцы также устанавливают электропривод, чтобы можно было открывать багажник из салона авто без использования ключа. Как отремонтировать, заменить замок и установить электропривод рассмотрим в этой статье.

Регулировка и ремонт замка крышки багажника и капота ВАЗ 2114

Регулировать замок багажника обычно приходится в тех случаях, когда крышка самопроизвольно открывается при движении, закрывается недостаточно плотно, с усилием или не закрывается вообще. Если багажник постоянно открывается, например, при движении по кочкам, нужна регулировка крышки, скорее всего, стерся или сломался запорный «зуб» замка, который входит внутрь площадки при закрывании. Замена опорного механизма осуществляется после снятия замка. Его можно выбить из корпуса и заменить новым, при этом можно заменить и опорную площадку, особенно если в месте запирания есть характерный износ.

Износ уплотнителя крышки багажника ВАЗ 2114

Уплотнители можно заменить или отрегулировать, так как их можно выкрутить, это также позволит отрегулировать багажник по высоте. Если багажник не закрывается, причин может быть несколько, самая частая из них – неправильное положение запорной площадки или штока, на который крепится запорный механизм. Если появились зазоры, то регулировка багажника осуществляется с помощью подпотолочных креплений по краям в районе закрывания крышки.

Если замок багажника не закрывается, значит, силуминовые детали (сердцевина) лопнула, что означает необходимость полной замены замка. На ВАЗ 2114 и других моделях семейства механизм отпирания дверей и капота неразборный, поэтому замена производится полным комплектом.

Снятие и замена замка двери багажника ВАЗ 2114

Чтобы провести ремонт и снять замок, необходимо иметь набор стандартных отверток и ключ на 8. Перед началом работ нужно снять обшивку двери багажника, которая крепится к металлической части десятью пластмассовыми клипсами с резьбой по всему периметру, и пластиковый кожух замка.

Теперь выньте обшивку, открутите гайку крепления замка к панели и отверните провода массы, стоп-сигнала и редуктора заднего дворника. Далее открутите правую гайку и снимите внутренний замок с креплений. Оцените состояние пружины – если она обжата или слаба, ее необходимо заменить. Помимо пружины можно также проверить состояние внутренней личинки замка.

Проверка внутренней личинки замка

Помните, что замок на ВАЗ 2114 не разбирается, поэтому если из строя вышла сердцевина или опорный механизм, частичный ремонт, скорее всего, не поможет, замок нужно полностью менять. Установка нового замка производится в порядке обратном снятию, при этом перед полной затяжкой болтов крепления отрегулируйте положение двери с помощью фиксаторов и только после этого затяните болты на максимум.

Что касается замка капота на эту модель, то самой частой проблемой является обрыв тягового механизма (тросика) капота, который необходимо заменить. Если обрыв произошел со стороны салона, замок капота можно ремонтировать с помощью плоскогубцев, которыми следует вытянуть трос и установить на его место новый.

В случае обрыва троса с внешней стороны капота вытащить его сложнее, для этого придется залезать под капот и тянуть механизм к левой стороне. Если замок капота просто замерз, используйте специальные жидкости или фен для обогрева. Если это не помогает, можно попробовать вскрыть замок капота плоской отверткой со стороны радиатора, если отсутствуют пластиковые дефлекторы.

Электропривод замка крышки багажника на ВАЗ 2114

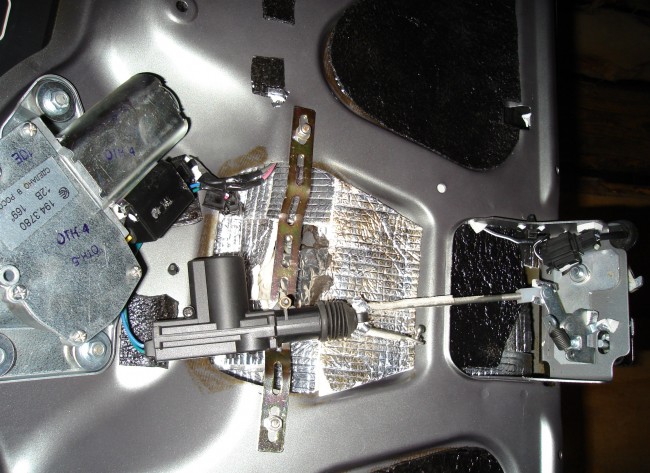

Самым популярным и простым способом установки электропривода на крышку багажника на ВАЗ 2114 является подсоединение универсального комплекта электропривода. Для этого необходимы:

металлический тросик в оболочке сечением 1,5 мм и длиной 0,5 м,
пара контактных проводов подключения (4–5 метров каждый),
саморезы с расширенными шляпками,
контактные группы от клеммной колодки,
кнопка открытия замка,
предохранитель,
держатель.

Как монтируется активатор?

Единственным способом проникновения внутрь багажника Лада Калина является такая манипуляция – поворачиваем ключ и нажимаем на кнопку. Это действие не всегда сопряжено с удобством. К примеру, в плохую погоду или, когда заняты руки, совершить это непросто. Данное обстоятельство наталкивает владельцев на мысль о приобретении и установке активатора. Установить этот полезный элемент достаточно просто. Здесь понадобится само-врезающийся винт, которым будет закреплено рассматриваемое нами устройство. Чтобы проверить функционал активатора следует коммутировать его со штатным разъемом от бортовой сети.

После прекращения подачи тока на активатор дверь запирается на первую защелку, однако остается не полностью закрытой. Чтобы снова попасть внутрь отделения для багажа потребуется применить ключ.

Монтаж отпирающегося с кнопки замка – мероприятие не совсем сложное. Для его реализации потребуется сборка схемы, подразумевающая необходимость в протяжке проводов. Здесь потребуется «привлечь» программируемый канал, присутствующий у сигнализации.

Подключить устройство можно посредством применения двух вариантов.

Кнопку коммутируем с плюсовым выводом активатора (12 В), обходя реле. Преференцией данной схемы фигурирует отсутствие лишних компонентов и простое подключение. В качестве негативных сторон следует отметить необходимость в прокладке дополнительных проводных магистралей.
Второй способ более трудоемкий. Здесь понадобится привлечь дополнительные компоненты (диоды). Также требуется отыскать точку подключения на «массу». Основной плюс — потребность в минимальном количестве проводных линий.

Специалисты предпочитают именно первый метод, поскольку он проще. Для коммутации можно привлечь медный провод типа ПВ-3, сечение которого равно 1 мм2. Прокладку следует осуществлять по левой стороне вдоль порогов. Соединять можно посредством зажима и последующей обмотки изолентой.

Управляющим проводом активатора может фигурировать штатный кабель красно-розового цвета. Он подлежит коммутации с реле с последующей обмоткой контакта и укладкой под рамку фиксации БУС. Весь перечень манипуляций выполняется при отключенном аккумуляторе.

Регулировка передней двери

Регулировка производится путём изменения положения фиксатора двери. Положение фиксатора на самой стойке необходимо заранее отметить (например, маркером).

Если передние двери «болтаются», фиксатор нужно будет чуть переместить во внутреннюю часть контрукции.

Если открываются/закрываются с трудом, напротив – немного сместить наружу.

Если передняя дверь при закрывании «опускается», фиксатор требует «повышения» своего положения на стойке.

Если ситуация обратная, «снижения» своего положения.

Для любой из этих операций болты фиксатора необходимо ослабить, после чего изменить положение фиксатора, проверить положение двери относительно кузова, и снова прикрутить крепление. Крепления фиксатора будет надёжнее, если использовать прокладку из водостойкой шкурки для шлифования, либо, на худой конец, резины. Прокладка поддерживает расстояние между фиксатором и стойкой, которое исключает соприкосновение пальца фиксатора и крышки замка, и тем самым продлевает срок службы фиксатора.

Нарушения способности двери легко открываться изнутри также можно исправить. Как правило, причина во внутренней ручке, положение которой можно подкорректировать аналогичным образом: ослабить винты, переместить в более удобное положение, закрепить.

Как подключается сигнализация.

Разбирается панель в салоне, дабы имелся лучше доступ под неё. По периметру откручиваются все крепления, которые расположены в нишах под крышкой, что отщёлкивается с помощью отвёртки.

Находится блок ЦЗ. Если отворить дверь и щёлкать на открытие, то реле управления покажет себя звуком. Блок – это маленькая коробка.

Следующие действия будут варьироваться от типа ЦЗ, установленного на автомобиле.

Типы замков:

Управляется с помощью отрицательного импульса.
Управляется с помощью положительного импульса.
Полярность переменная.
Вакуумный.

В данной ситуации рассматривается вакуумный тип ЦЗ на ВАЗ, управляется который всего одним проводом, во время отворения на котором плюс, а соответственно во время закрытия — минус. Провод можно найти или в районе компрессора, у задних сидений, или же в багажнике. Ещё может быть идущий от кнопки ЦЗ. При установленном к минусу пробнику, во время управления ЦЗ, когда дверь отворяется, на пробнике должна засветиться лампочка.

Далее пробник ставится к плюсу. Тут же, масса должна оказаться во время захлопывания. Следует разрезать провод и зацепится к разрывам. Дабы убедиться, что найден требуемый провод, требуется дать плюс к разрыву провода путём пробника к части, которая идёт к компрессору, а затем к минусу. Двери должны отворится, а затем закрыться.

Когда в сигнализации имеется стационарное силовое реле, тогда к плюсу ставится HP-контакт открытия и к массе HP-контакт закрытия. НЗ-контакт открытия на кнопку контроля ЦЗ к разрыву провода. НЗ-контакт ставится на реле закрытия – к О-контакту открытия. О-контакт закрытия соединяется в разрыве, что находится на пути к компрессору.

Будет полезно: Лада приора заводится и глохнет через несколько секунд: причины, что делать?

Для сигнализации со слабым током и отрицательными выходами, требуется производить подключение идентично, только с помощью дополнительного реле. С автосигнализации разводка идёт на реле катушек. Вторые стороны катушек подсоединяются к плюсу.

Расположить сигнализационный блок можно в разъёме для автомагнитолы. Когда в сигнализации присутствуют слаботочные выводы, тогда сторона катушек присоединяется на минус. И следует не забывать, что никакая сигнализация и ли датчик удара не обезопасит от грамотного угонщика, и надеяться полностью на неё не стоит.

Преимущества установки центрального замка

Основными преимуществами дистанционного управления являются:

При запуске дистанционного режима охраны происходит автоматическое закрывание дверей.
Увеличивается безопасность автомобиля, не зависящая от водителя.
Возможна настройка автоматического закрытия дверей.
При попытке постороннего открыть дверь, она заблокируется.
Если включается зажигание и закрываются двери, заметно увеличивается безопасность пассажиров.
Возможность автоматической блокировки всех дверей, если скорость увеличилась выше допустимой.
Систему можно активировать при включенном или выключенном замке зажигания автомобиля.

Совет: При совмещении сигнализации и центрального замка, увеличивается надежность дистанционного управления срабатывания дверей и безопасность автомобиля.

Установка бесшумных замков

Замки для дверей «девятки», как правило, отличаются специфическим звуковым сопровождением при открывании и закрывании. Проблема в конструкции замка – полностью металлическая конструкция, которая к тому же фиксируется с наружной стороны двери, при открывании и закрывании издаёт малоприятное лязганье. Открыть или закрыть такой замок бесшумно невозможно. Исправить ситуацию можно – установив усовершенствованные замки, запирающий язычок которых покрыт долговечным и износостойким полимером. К слову, именно такие впервые на автомобилях ВАЗ массово начали устанавливаться на Лада Приора и Лада Калина. А вот владельцам «девяток», желающим комфорта в этом вопросе, придётся самим позаботиться о бесшумном замке.

Для работы потребуется ударная отвёртка, а также WD-40 (без проникающей жидкости с этой работой справиться невозможно).

После извлечения первого болта крепления в полученное отверстие необходимо установить гвоздь, шпильку или кусок проволоки, которые бы удерживали сам замок. В противном случае вы рискуете «потерять» его в двери.

После того, как все болты выкручены, старый замок извлекается, устанавливается новый. Главное – тщательным образом закрутить все болты. Для этого также потребуется ударная отвёртка. В противном случае автомобиль оказывается уязвим.

Вполне возможно, что после замены замка потребуется дополнительная регулировка двери, однако это вы уже умеете делать.

Всем привет !)

В последнее время я занимался только зазорами водительской двери и багажника. Так как все двери в том числе и крышка багажника родные, то петли там уже подуставшие. Хотя подошли только петли багажника и водительской двери, остальные отлично себя чувствуют.

Начну с водительской двери.

Тут всё просто. Менять я там ничего не стал, кроме пальца-фиксатора двери, т.к. его замок самой двери довольно сильно «подьел». По поводу петель, я открутил полностью дверь и нижнюю петлю подогнул в сторону задних колёс. Фиксатор теперь не будет «есть» так быстро, и при закрытии теперь дверь не подпрыгивает. Хотя дверь еще просится подломить обе петли в ту же сторону. Так как между задним крылом и задней дверью зазор ровный; между передней дверью и задней зазор

Устанавливаем центральный замок на ВАЗ 2109

Любой владелец автомобиля знаком с достоинствами центрального замка (ЦЗ). Но не все транспортные средства оборудованы этим удобным устройством. Особенно это касается отечественных авто. В базовой комплектации ВАЗ 2109 не предусмотрели центральный замок. Блокирование всех дверей решается путём установки автомобильной сигнализации. Но хорошая охранная система стоит немало денег, да и за инсталляцию придётся заплатить. Отличной альтернативой для “девятки” станет центральный замок, который установит каждый автолюбитель.

Конструкция центрального замка и схема

Центральный замок позволяет закрывать и открывать четыре двери поворотом ключа в замке со стороны водителя с использованием электронного брелка или кнопкой в салоне. Универсальный монтажный набор продают в специализированных магазинах электронных автомобильных аксессуаров.

Рекомендуем обратить внимание на комплект с дистанционным управлением. Такая функция позволит блокировать все двери автомобиля нажатием одной кнопки на пульте

Вторая полезность набора — это наличие заготовки для ключа зажигания. Обратившись в специальную мастерскую, вы получите комплект запасных ключей от своего автомобиля.

В универсальный набор центрального замка входят:

Блок управления центрального замка подключается в электрическую сеть автомобиля. При получении сигнала с пульта или после поворота ключа в замке водительской двери электромоторы начинают работать. Через редуктор и тяги усилие передаётся на механизм замка. В результате происходит блокировка или разблокировка дверей.

Электронный блок устанавливают под приборной панелью

Видео по монтажу ЦЗ на девятку

Ниже размещено видео. Оно поможет избежать трудных моментов при самостоятельной установке

Просмотрев видео и ознакомившись с инструкцией, каждый автолюбитель без труда установит центральный замок на ВАЗ 2109. Весь процесс займёт около двух часов. Готовый набор облегчит монтаж и сэкономит время.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник

Что выбрать

Центральные замки к Жигулям теперь не роскошь, а вполне реальная возможность облегчить себе жизнь. И для того чтобы сделать мечту реальностью, в первую очередь нужно приобрести сам механизм центрального замка. На рынке сигнализаций и прочих аксессуаров есть из чего выбрать. Производители этих устройств предлагают нам широчайший выбор разно образных вариаций одного и того же приспособления за разные деньги, в разном исполнении и, соответственно, разного качества.

Устройство, изготовленное из хороших материалов. Их качество нужно проверить на ощупь. Всё: изоляцию проводки, качество металлических частей, исполнение пульта.
В нужной комплектации, которая состоит из блока управления, дверных активаторов, проводки и пары брелоков-пультов.
В качестве ориентира стоимости можно брать среднюю на рынке цену на такое устройство. В этом случае у вас есть минимальный шанс приобрести замок низкого качества, и вы не переплатите за китайское изделие.

Для того чтобы уж точно не ошибиться с выбором, лучше всего проверять каждое устройство на месте покупки, раскрывая коробки и изучая их содержимое. Благодаря такой проверке у вас появится возможность найти наиболее приемлемое качество замка.

Устройство, изготовленное из хороших материалов. Их качество нужно проверить на ощупь. Всё: изоляцию проводки, качество металлических частей, исполнение пульта.
В нужной комплектации, которая состоит из блока управления, дверных активаторов, проводки и пары брелоков-пультов.
В качестве ориентира стоимости можно брать среднюю на рынке цену на такое устройство. В этом случае у вас есть минимальный шанс приобрести замок низкого качества, и вы не переплатите за китайское изделие.

Подведем итоги

Замена замка багажника является достаточно трудоемкой и потребует немалого времени на свою реализацию. Если владелец LADA Kalina столкнулся трудностями, то при выполнении монтажной процедуры советуем обратиться к специалистам.

Надежный способ ремонта замка багажника Калины

Хетчбэк и Универсал.

Замок двери багажника автомобилей Лады Калины Хэтчбек и Универсал представляет собой довольно капризный узел, способный изрядно попортить кровь владельцам.

Стоит положить в багажник крупный груз, оказывающий давление на крышку, например пару мешков картофеля, и проехать десяток километров по ухабистой дороге, как он перестает открываться.

Если после нажатия на кнопку механизм не возвращается назад, значит придется открывать из салона с нажатием отвертки на защелку. Пластина на корпусе замка вышла из зацепления и ход тяги резко уменьшился, что не позволяет передать усилие защелке.

Конструкция привода вызывает недоумение. Даже если перед разработчиками стояла задача минимизации стоимости и высокой технологичности сборки, то это не оправдание.

Любой узел автомобиля обязан отработать свой ресурс без отказов. Пластиковая вставка в нажимном узле фиксируется подгибанием фиксатора на корпусе замка.

Ушко размером в несколько миллиметров легко ломается после нескольких разборок, необходимых для чистки поворотного механизма.

Новый корпус продается только в сборе, купить отдельно гильзу скорее всего не удастся. К тому же такое решение проблемы не обеспечит долговечность. В сети встречаются описания ремонта узла с помощью самореза, ввернутого в отверстие, просверленное в ушке.

Именно так я и поступил, после того как пару раз пришлось открывать изнутри отверткой. Как оказалось этот способ слишком недолговечен. Ушко сломалось очень быстро.
