Устанавливаем центральный замок своими руками

Как подключить

Установка сигнализации ВАЗ-2114 начинается с отключения аккумуляторной батареи и определения мест расположения элементов. Блок управления помещают под панель приборов или за вещевым ящиком, сирену — в моторный отсек. Руководствуясь инструкцией и схемой, производят подключение всех элементов.

Блок управления подключают через разъемы с элементами системы, узлами и деталями автомобиля. Установку и монтаж начинают с дальней точки установки элемента охранной системы, используя 9 разъемов (Х) для подключения.

В моторном отсеке, под капотом и в багажнике устанавливают датчики (концевики), которые реагируют на открытие. Производят демонтаж обивок дверей для установки активаторов. Сервисную кнопку Valet устанавливают в скрытое от посторонних глаз, но легкодоступное для владельца автомобиля место.

На лобовое стекло, в верхнем углу, устанавливают приемо-передающую антенну. Датчик удара рекомендуют устанавливать внутри салона, закрепив на металлической поверхности. Аварийную сирену устанавливают в моторном отсеке колоколом вниз.

Когда все элементы будут расположены по своим местам, можно приступать к их соединению в единую систему.

Схема

Характеристики автомобильной сигнализации Старлайн А 91 и схема подключения основных элементов приведены в инструкции производителя. При подключении 6-контактного разъема Х 2, возможно, понадобится дополнительный активатор открывания дверей.

При подключении датчиков открывания дверей используют сине/красный провод разъема Х 3. Все точки подключения сигнализации, т.е. разъемы (Х), имеют следующий вид:

1. Х 9 — подключают двухуровневый датчик удара, устанавливаемый на металлическую поверхность.
2. Х 8 и Х 7 — разъемы не задействованы.
3. Х 6 — сервисная кнопка Valet, устанавливается в скрытое и легкодоступное место.
4. Х 5 — светодиодный индикатор, устанавливается на панель приборов.
5. Х 4 — модуль приема передающего датчика, установку рекомендуют производить в одном из верхних углов ветрового стекла.
6. Х 3 — разъем с многими проводами.

Они соединены с системами проводами таких цветов:

1. Красный — с «плюсом» замка зажигания.
2. Зеленый/желтый и зеленый/черный — подфарники и боковые повороты.
3. Черный — масса автомобиля.
4. Желтый — замок зажигания (подключение к син./черн.).
5. Серый — «плюс» аварийной сирены.
6. Синий/красный — «плюс» входа дверей.
7. Черный/красный — дополнительное реле блокировки.
8. Оранжевый/серый — датчик отрывания капота.
9. Оранжевый/белый — датчик открывания багажника.
10. Оранжевый/фиолетовый — к тормозам (по схеме в инструкции).
11. Х 2 — подключают активаторы открытия дверей;
12. Х 1 — замок зажигания (замкнут с красным проводом).

Подключение центрального замка

В базовых комплектациях блок управления (БУ) центрального замка (ЦЗ) выполняет функцию блокировки замка дверей. Схема подключения электроцепей одинакова для всех центральных замков, различие только может быть в БУ, активаторах и количестве выводов для подключения дополнительного устройства.

К основным элементам центрального замка относятся БУ, датчики-выключатели (концевики) дверей и микропереключатели, которые фиксируют положение ключа. Все эти элементы подключаются к сигнализации и освещению салона автомобиля.

Чтобы произвести подключение к центральному замку, необходимо блок управления (БУ) центрального замка присоединить к автомобильной сигнализации, используя для этого реле открывания и закрывания дверей, к замку зажигания автомобиля и к датчикам открывания дверей. При установке центрального замка понадобятся дополнительные детали, такие как:

• диод 1А — 3 шт.;
• диод 3А -1 шт.;
• диод 5А — 2 шт.

Врезка в провода

Для того чтобы произвести врезку в провода, вначале необходимо их освободить из-под обивки порога. Для этого выкручивают винты крепления и снимают обивку. Под ней проложено 2 жгута проводов, идущих к панели приборов. В одном из жгутов находится провод стояночного тормоза. 2 провода присоединяют к подфарникам и боковым указателям.

При врезке в провод стояночного тормоза устанавливают 1 диод, а в провод, питающий подфарники и боковые указатели поворотов, — 2 диода. Выводы проводов врезки подсоединяют к разъему Х 3 блока управления сигнализацией.

Автозапуск

Одной из функций автомобильной системы сигнализации Starlin является автозапуск двигателя. Для того чтобы произвести монтаж с автозапуском своими руками, необходимо использовать провода замка зажигания. Сиреневый провод соединяют с аккумулятором. Голубой (замка зажигания) соединяют с БУ сигнализации через разъем Х 1.

Для подключения датчика тахометра его соединяют с проводом серо/черного цвета, выходящим из разъема Х 3. Подключают «массу» от основного блока, используя черный провод разъема Х 3.

Обзор штатного центрального замка Гранты

Прежде чем изучать принципы работы ЦЗ, необходимо разобраться с ее составом. Такая система состоит из следующих элементов:

1. Блок управления ЦЗ.
2. Концевые выключатели двери.
3. Подсветка салона.
4. Исполнительные механизмы – клаксон и замки дверей.
5. Пульт дистанционного управления.

Постараемся разобраться с каждым элементом отдельно и разберем, как работает центральный замок на Lada Granta.

Принцип работы ЦЗ на Гранте

Центральное звено в этой системе – это блок управления. Именно он обрабатывает все сигналы и раздает «указания» исполнительным устройствам. Блок управления дает импульсы на замки дверей и запирает их.

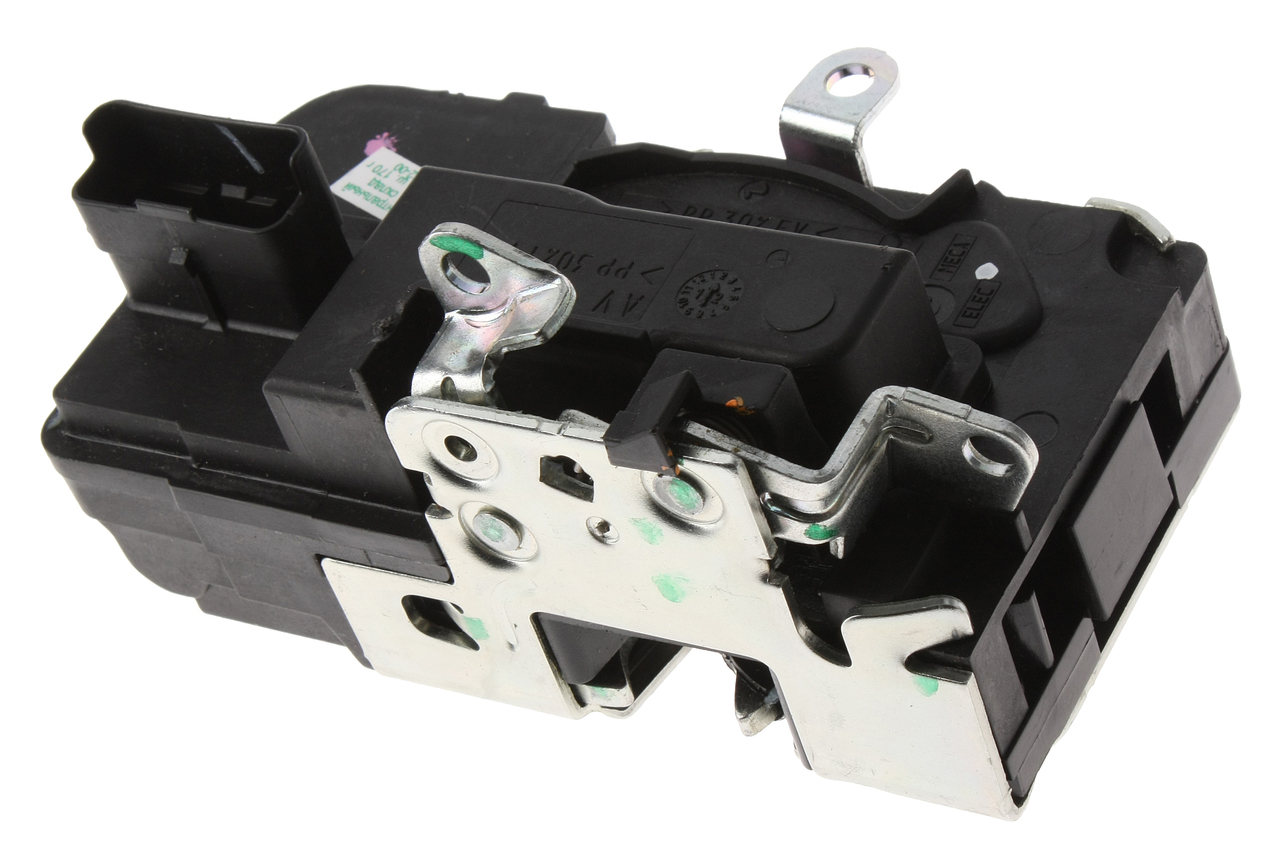

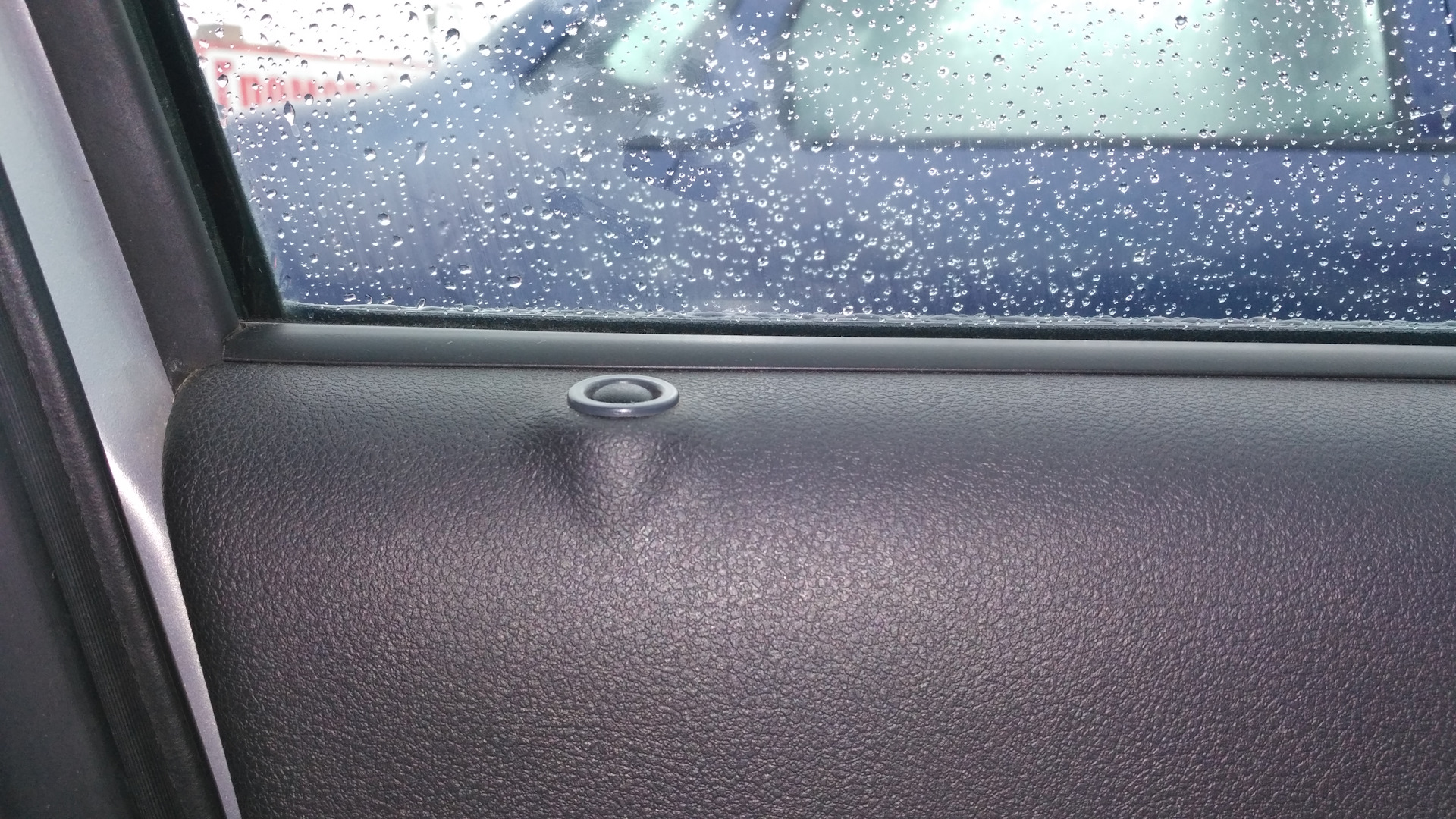

Также по команде он меняет полярность на замках и отпирает их. Для контроля состояния дверей (открыты или закрыты) используются концевые выключатели.

Эта информация нужна блоку ЦЗ, чтобы включить подсветку в салоне и не допустить запирания замков с открытой дверью во избежание поломки привода или тяг.

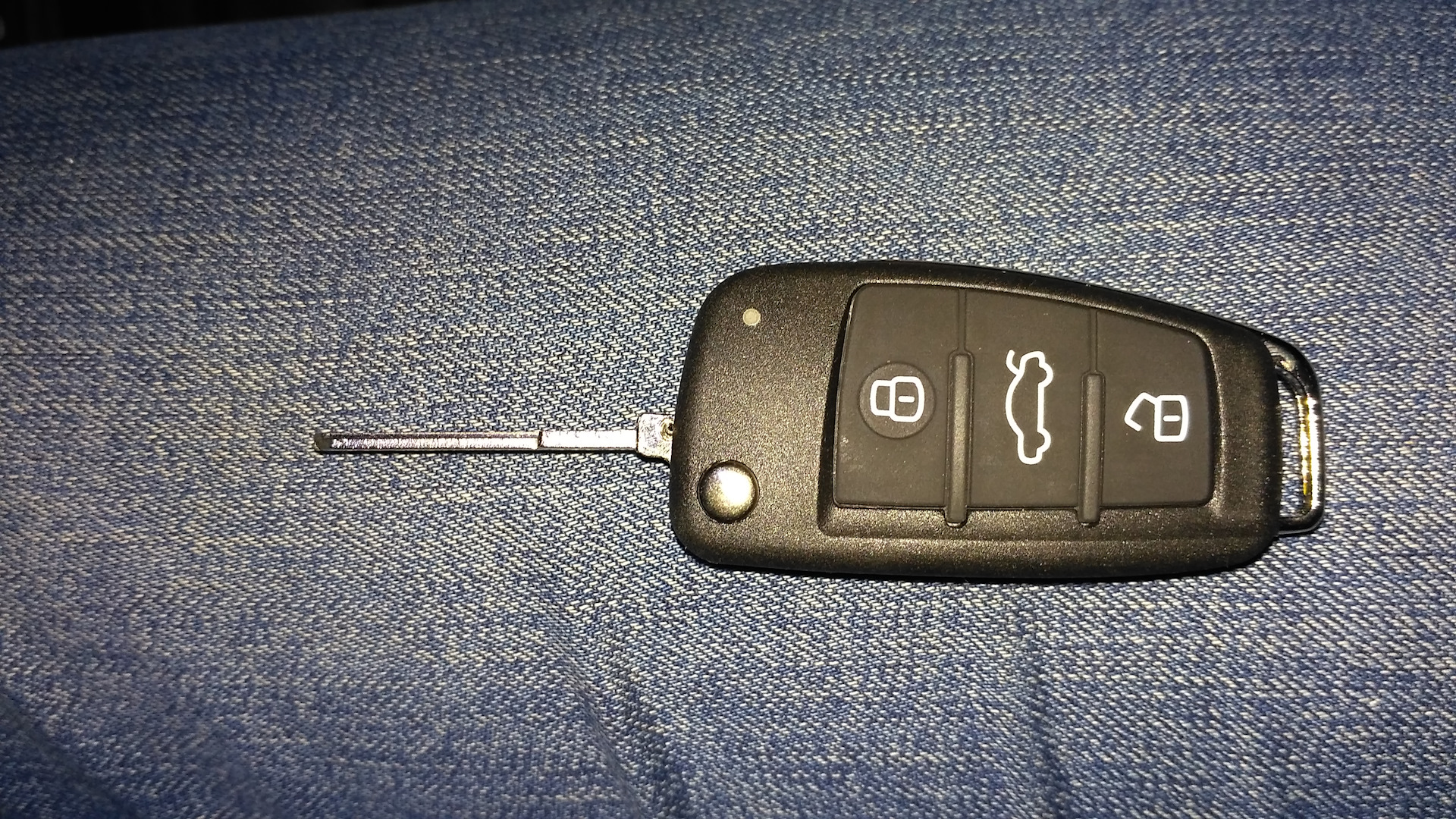

Для управления блоком центрального замка используется пульт дистанционного управления. Он имеет три кнопки:

1. Открытие.
2. Закрытие.
3. Открытие багажника.

Чтобы закрыть машину, нужно нажать на «закрытие», для того чтобы открыть – на «открытие». Багажник можно отпереть, даже если автомобиль находится под охраной.

Для этого зажмите кнопку на пульте на несколько секунд – заасьемок багажника разблокируется, концевик крышки багажника учитываться не будет. В течение 30 секунд крышку нужно закрыть или включится сигнал тревоги.

Любое открытие двери в момент, когда система стоит на охране, сопровождается тоновым сигналом клаксона и морганием аварийной сигнализации

Таким образом, автомобиль привлекает к себе внимание в случае несанкционированного доступа в салон

Дополнительные возможности

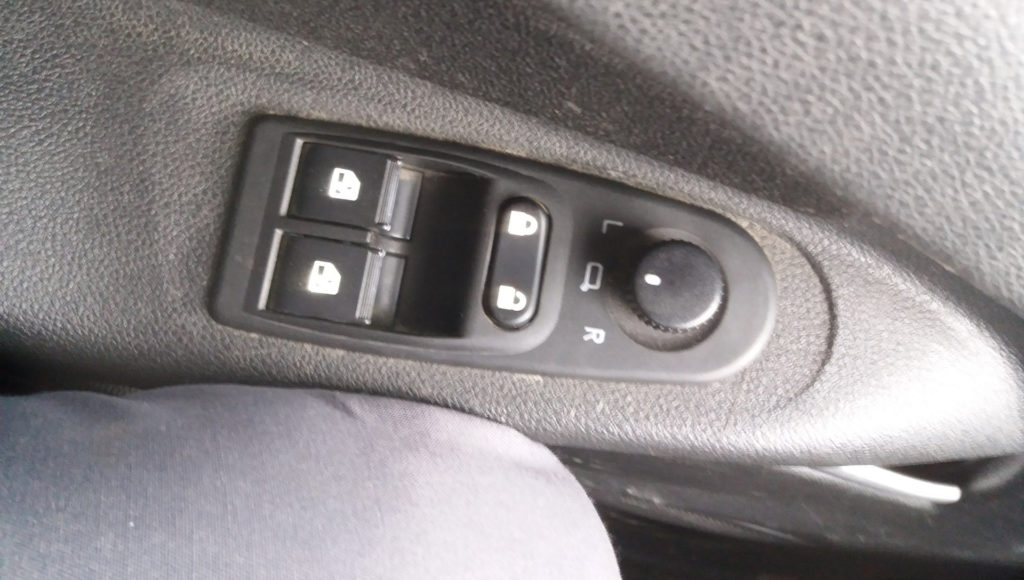

Стоит отметить, что система может управляться не только при помощи пульта, но и соответствующей клавишей на водительской двери. При нажатии на эту клавишу, можно заблокировать или разблокировать все двери автомобиля.

Это удобно в случае внезапного нападения злоумышленников или для защиты детей.

В ЦЗ Гранты предусмотрена возможность автоматического запирания дверей при движении автомобиля.

Для этого данную функцию нужно активировать:

1. Запустите двигатель.
2. Зажмите кнопку открытия и закрытия на 5 секунд.
3. Под торпедо раздастся звуковой сигнал в качестве подтверждения.

Теперь при достижении скорости в 20-40 км/ч двери машины будут запираться автоматически. Это исключит возможность открытия двери ребенком на скорости.

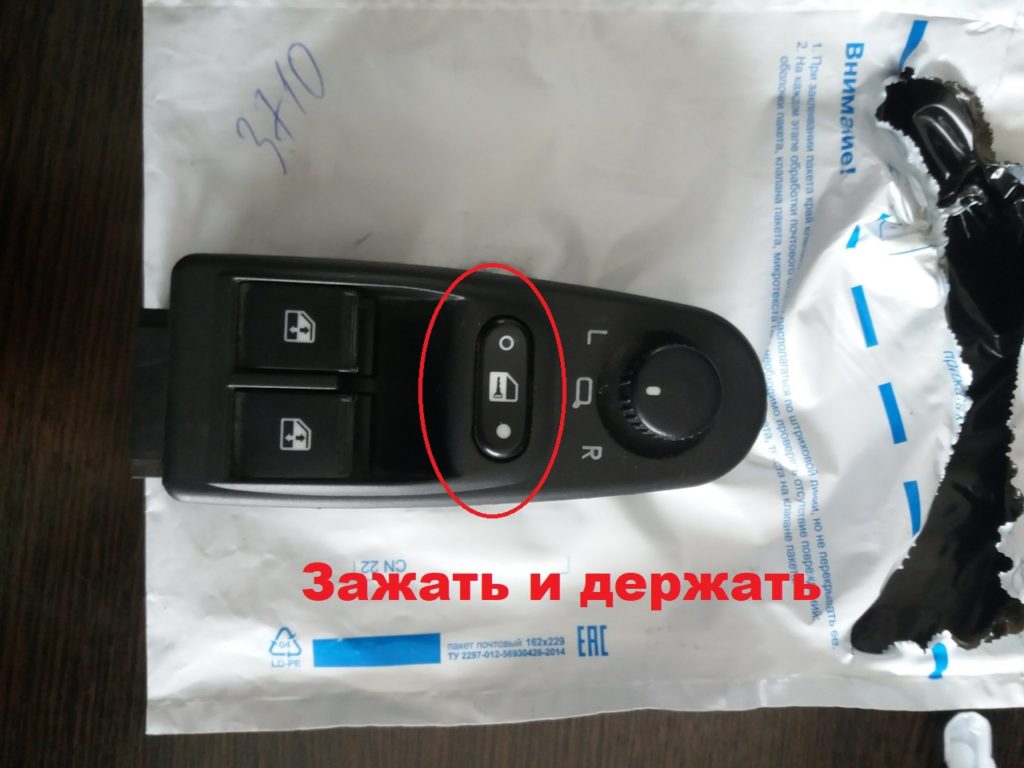

Еще одна возможность – это управление стеклоподъемниками. Если зажать на пульте ДУ кнопку блокировки двери на 3 секунды, блок ЦЗ поднимет все окна в машине – очень удобно, если кто-то забыл закрыть свое окно, а зажигание уже было выключено.

Так же работает и кнопка разблокировки – открывает окна.

Что потребуется для установки центрального замка на 2 двери?

1. Рабочая и установленная на автомобиле сигнализация с силовыми выходами для управления замками дверей.
2. Активаторы, актуаторы, актюаторы, соленоиды, электроприводы или, наконец, просто центральные замки — 2 шт.
3. Провода двухжильные, медные. Диаметр или сечение каждого провода должно быть как минимум 0,75 квадрата. Длина около 3-4 метров.
4. Хомуты пластиковые — штук 10, можно больше, «про запас».
5. Прочее: изолента, термоусадочные трубки, кусачки, отвертка, паяльник, припой, мультиметр, дрель, сверла, электрический удлинитель и т.д.

Перед тем как непосредственно приступить к установке центральных замков, разберем каждый пункт выше по порядку, более подробно.

1) В этой статье мы не будем рассказывать о том, как самостоятельно установить сигнализацию, а предположим что она уже установлена. Самый дешевый вариант (около 1300 руб.) — простая сигнализация без обратной связи.

Какую модель выбрать, как правильно подключить, сколько стоит и другие вопросы по автосигнализации будут рассмотрены в другой статье. Учтите лишь несколько важных моментов.

Во-первых, основной блок сигнализации должен иметь разъем (обычно 6-ти контактный) с силовыми выходами для подключения замков дверей. Во-вторых, перед покупкой заранее решите, есть ли у вас необходимость в дополнительном канале сигнализации. Его можно использовать для открытия багажника или, например, реализации функции «световая дорожка» и других подобных. Все зависит от вашей фантазии и задумок, поэтому решать вам. 2)

Активаторы замков как только не называют, поэтому не удивляйтесь такому количеству названий. Мы будем придерживаться этого термина. Под соленоидом центрального замка, скорее всего, подразумевается электромагнит, который чаще всего устанавливается для открытия багажника. По мощности (тяговому усилию) он гораздо сильнее пластиковых активаторов, но и стоит дороже.

Примерная цена на обычный активатор центрального замка с 2-мя выводами (двухпроводной электрозамок) составляет 100-120 руб. за штуку. Для 2-х дверей понадобится два активатора, общая стоимость около 250 руб. В комплект к каждому активатору входит специальная планка для крепления центрального замка и саморезы, а также тяга, винты и металлическая пластина-фиксатор.

3) Для экономии изоленты медные провода желательно брать в общей изоляции вокруг изолированных проводников, но можно купить и по отдельности (одножильные). Сечение проводника должно быть не менее 0,75 квадрата. Ток потребления обычного электропривода центрального замка может в пике достигать 5А.

В автомагазинах можно подобрать провода различного диаметра, цвета и длины. Некоторые продаются в готовых монтажных наборах или комплектах. По отдельности или «по метражу», чаще всего, встречаются одинарные (одиночные) провода.

Мы советуем зайти в обычный магазин электромонтажа и купить двухжильный медный кабель (отдельный провод которого имеет многопроволочную токопроводящую жилу). Например, подойдет кабель ПВС 2×0,75 (с поливинилхлоридной оболочкой), либо ПВС 2×1 мм. Эти провода применяются для соединения различных электроприборов, электроинструмента и других машин и устройств. Стоимость около 12-15 рублей за 1 метр.

Можно поискать специальные автомобильные провода ПГВА, которые предназначены для автотракторного оборудования и приборов. Они тоже имеют поливинилхлоридную изоляцию и без сомнения подойдут для подключения центральных замков.

Для справки: провода ПГВА предназначены для гибкого соединения электрооборудования и приборов с небольшим номинальным напряжением (до 48 В) в условиях умеренного, тропического и холодных климатов. Провод ПГВА стоек к воздействию вибрационных нагрузок, растрескиванию, воздействию бензина и масел. При одиночной прокладке не распространяет горение.

При установке дополнительных устройств и использовании второго канала сигнализации, внимательно изучите таблицу с допустимыми токовыми нагрузками. Скорее всего, для установки мощного соленоида, который будет открывать замок багажника, потребуется дополнительное разгрузочное реле.

Хомуты пластмассовые ленточные понадобятся для закрепления проводов. Приобретать по желанию, штук 10 будет вполне достаточно.

Комплект из 100 штук размером 2,5×100 стоит около 50 рублей.

5) Другие инструменты, приспособления и материалы, которые могут понадобиться при монтаже.

Что делать, если перестал работать центральный замок

Начнем с того, что часто ЦЗ работает со сбоями в условиях повышенной влажности или во время сильных перепадов температур.  Также неполадки могут возникать в результате ошибок при установке замка или его регулировки. Со временем дает знать о себе и естественный  износ  отдельных элементов устройства.

В любом случае,  на начальном этапе нужно точно определить проблемный элемент.  Как правило, нужно сначала разобраться в характере неполадки. Дело в том, что центральный замок автомобиля может выйти из строя полностью или частично. Так вот, в первом случае  может выйти из строя блок управления центральным замком, тогда как во втором высока вероятность износа только отдельных элементов на одной из дверей.

Первым шагом является диагностика оборудования

Обратите внимание, замок должен стабильно работать независимо от того, работает двигатель или нет, вставлен ли ключ в замок зажигания или же ключа нет. Прежде всего, должна нормально работать бортовая сеть машины, АКБ исправен и заряжен, а также нормально подключен к клеммам

Что касается самого замка, фактически, это система выключателей, проводка и приводы. Центральный замок бывает электрическим (с электроприводом в виде соленоидов  или мотор с механизмами), а также пневматическим (с вакуумным приводом, включающим в себя плату, компрессор и трубки).

Приводы центрального замка называются актуаторами. Главный управляющий привод обычно стоит в водительской двери (реже его монтируют в пассажирской передней двери). Срабатывание главного привода приводит к тому, что на остальные приводы в других дверях по проводам идет сигнал. Результат — синхронное срабатывание, открывающее и закрывающее все двери в авто.

Идем далее. Как правило, на автомобиле параллельно устанавливается сигнализация, причем замок срабатывает автоматически при снятии или постановке авто на охрану с пульта сигнализации. Так вот, если замок не работает с пульта, нужно проверить его работу от ключа или с кнопки.

Если в ручном режиме замок работает, тогда проблема кроется в неисправностях управляющих и электрических цепей сигнализации. Для начала, следует проверить сам пульт сигнализации, состояние его батарейки и т.п.

В случае, когда привод центрального замка не срабатывает совсем или работает частично, необходима более тщательная проверка. Например, в ситуации, когда полностью отказывает центральный замок, на замке вакуумного типа не будет слышно срабатывания компрессора, а на замках электрических могут раздаваться только еле заметные щелчки реле. В то же время на дверях не будут срабатывать кнопки для ручного открытия дверей.

Прежде всего, начать следует с предохранителя цепей центрального замка. Часто бывает так, что предохранитель на центральный замок является основной проблемой. Другими словами, после его замены все придет в норму. Однако если в момент активации замка горит предохранитель, это укажет на короткое замыкание в цепи, на которой установлен этот предохранитель. Само собой, нужно устранить причину КЗ.

Бывает и так, что все предохранители в норме, причем вручную центральный замок не открывается. В таком случае необходимо проверять подводящие провода, осмотреть клеммы и контакты на предмет окисления. Может так быть, что на входе актуатора попросту нет напряжения и управляющий сигнал не передается на двери.

Также не следует исключать вероятность того, что сломан «концевик» активатора водительской двери  или имеет место обрыв проводов, провода отсоединены от управляющих клемм, плохой контакт на самих клеммах и т.д. В любом случае, сигнала управления не будет до того момента, пока контакты не восстановят.

Как произвести установку центрального замка Sarline SL-4D

Это прекрасно, когда у тебя имеется возможность отпирать и запирать двери автомобиля с помощью брелока без необходимости доставать ключ. StarLineSL-4D, выполняя функции центрального замка, обладает ограниченной ценностью, потому что не занимает слишком много места в машине. Возможность дистанционного открытия, либо закрытия дверей автомобиля является тем преимуществом, которого были лишены

большинство автомобилей старого производства.

Особых затрат установка Старлайн повлечь не должна

Тем не менее, для проведения монтажа придётся очень хорошо постараться (нужно обратить внимание на то, что схематичное изображение устройства такого типа выглядит довольно просто). Если у вас будет время, которое можно будет потратить на установку, то приняться работать определённо стоит

Однако же, если в самом начале при установке у вас возникнут некие трудности, тогда рекомендуем обратиться в сервисную мастерскую.

Если вы полагаете, что сумеете произвести установку StarlineSL-4D самостоятельно, тогда внимательно просмотрите наши подробные рекомендации.

Установка системы

Чаще всего, выбор падает на стандартный универсальный комплект, который включает:

Система подороже снабжена пультом ДУ.

Чтобы установить комплект системы необходимы:

• Система центрального замка.
• Медный двужильный провод (4 метра).
• Отвертки (крестовая и плоская).
• Гаечные ключи.
• Клещи.
• Плоскогубцы.
• Дрель + свёрла.

• Отсоединить клеммы от аккумулятора.
• Снять с дверей обшивку (снять ручку, и по углам винты).
• Выкрутить пластмассовый дверной винт.
• Винты рулевого колеса.
• Найти место для установки системы (рекомендуется – нижний левый угол).
• Сделать дрелью в каждой двери отверстия для активаторов.
• Установка активаторов замка, закрепить саморезами.

• Установка активатора к тяге, совмещая центр хода исполнительного устройства и замка.
• Установка фиксаторов на ручные тяги.
• Проверить проводку.
• Протянуть от активаторов провода к отверстиям (провести между кузовом и дверью при помощи прорезиненной трубки).
• Снять панель приборную.
• Заменить провода стеклоподъемника и подключить их к приводу.
• Подключить приводы активаторов.
• Провода изолировать и поместить внутрь двери.
• Провести провода в панель
• Провести провода в бардачок.
• Установка трубки проходной.
• В разъем устанавливается предохранитель и подключается в блок питания и всё устройство размещают под торпеду.

• Подключить провод центрального замка к машине (минус-корпус, плюс-предохранитель).
• Проверить, работает ли система.
• Собрать обшивку.

Провода желательно размещать в трубку прорезиненную.

Приобретение ЦЗ Starline SL-4D

Специальную систему возможно приобрести. Производитель её устанавливает в вариантах с ЦЗ, т.е. это механизм оригинальной конструкции. Но такой способ может дорого вам обойтись. Модифицированные версии могут быть более дешёвыми. Довольно часто происходят случаи, когда необходимые детали отыскать довольно проблематично. По данной причине многие автовладельцы, желающие установить ЦЗ, орудуют универсальными приборами. У вас есть возможность приобрести их в заведениях специализированного типа либо в онлайн-магазинах. В основном, большое количество подобных комплектов включает в себя набор из контроллера, проводков, крепежей, а также кабелей. В комплектах более дорогих и более расширенных владелец сумеет отыскать пульт дистанционного управления.

ЦЗ подразделяется на два основных типа: электронный и механический.

Активация механического ЦЗ осуществляется при повороте ключа в замке водительской двери. Активация же электрического ЦЗ осуществляется путём нажатия специальной кнопочки на ДУ-пульте. Помимо повышения уровня удобства, подключение ЦЗ к автомобильной сигнализации увеличит общий уровень безопасности вашей машины.

Перед тем как приступить к установке ЦЗ, нужно иметь в запасе определённое количество инструментов:

• Само собой, само транспортное средство;
• Система ЦБЗ (центральная блокировка замков).В её состав входят: активатор (устройство исполнительного типа, а также БУЦЗ (блок, предназначенный для управления ЦЗ);
• Медные проводки с двумя жилами, длина которых составляет три или четыре метра;
• Ряд дополнительных инструментов, к примеру, отвёртка с крестовиной, маленькая изолента плоской формы, лещи, предназначенные для разрезания кабелей, плоскогубцы, набор гаечных ключей, тиски, дрель, сверло.

Подключение замка к сигнализации

Подключение к сигнализации зависит от типа устройства центрального замка авто:

• Управляется отрицательным импульсом.
• Управляется положительным импульсом.
• Управляется смешанным импульсом (практически не встречается).

От типа импульса зависит, каким зарядом он подключается к сигнализации автомобиля.

Если провода не найдены, нужно проверять блок центрального замка. Его можно найти, прислушавшись к щёлканью реле. Если получилось разобрать блок и найти точки подачи импульса – сюда же крепится сигнализация.

Еще одно возможное место расположения проводов – у двери водителя автомобиля.

Для первых двух типов импульса, поиск одинаков, только следует установить нужный импульс.

Давно прошли те времена, когда водители могли спокойно оставлять свой автомобиль с открытыми дверями, а угоны машин были настолько редким явлением, что впоследствии их обсуждали на протяжении нескольких месяцев.

Сегодня сложно представить транспорт без полноценной охранной системы, неотъемлемой частью которой является центральный замок. С помощью этого устройства можно произвести одновременную блокировку не только дверей, но и топливного бака, лишая воришек возможности слить весь бензин. Что же представляет собой центральный замок?

Что такое центральный замок?

Центральный замок входит в число дополнительных систем комфорта и осуществляет блокирование дверей при нажимании на кнопку пульта. Помимо дверок и крышки бака, он закрывает и другие запорные устройства транспорта – верхний люк и багажное отделение.

Блокирование может производиться посредством централизованного или децентрализованного управления. В первом случае машина оснащается единым блоком, автоматически закрывающим все запоры, во втором случае на каждую дверку монтируется отдельный электронный блок.

Принцип работы центрального замка

Работа системы центрального замка производится как при включенном, так и при выключенном зажигании автомобиля.

При запирании входных дверей ключом с поворотом ключа в замке срабатывает микропереключатель, отвечающий за блокировку. Сигнал от переключателя подается на блок управления двери и далее на центральный блок управления. Центральный блок формирует управляющие сигналы на все блоки управления дверей и электродвигатели актуаторов задней двери и крышки топливного бака. Срабатывание всех исполнительных механизмов обеспечивает блокировку дверей автомобиля. Сигнал от микропереключателя в центральном запорном устройстве предотвращает повторное срабатывание электрического привода. Снятие с блокировки всех дверей производится аналогичным образом.

Дистанционное блокирование дверей осуществляется при нажатии соответствующей кнопки на ключе зажигания. При этом сигнал поступает на приемную антенну центрального блока управления. После его обработки, блок управления передает сигналы в блоки управления дверей и исполнительные механизмы задней двери и крышки топливного бака. Срабатывание всех исполнительных механизмов обеспечивает блокировку дверей автомобиля. При дистанционном блокировании происходит активация автомобильной сигнализации. Блокировка дверей также может сопровождаться автоматическим подъемом стекол автомобиля.

При дорожно-транспортном происшествии заблокированные двери автоматически открываются. Сигнал от блока управления системой пассивной безопасности передается в центральный блок управления, который в свою очередь обеспечивает срабатывание исполнительных устройств и открытие дверей.

Устройство

Система ЦЗ включает в себя входные контроллеры, устройство управления, а также исполнительные элементы — актуаторы. Основным предназначением входного контроллера является фиксация положения двери машины и передача импульса на устройство управления. На так называемом кулачке замочного устройства располагаются два переключателя — один из них блокирует дверь, а второй — производит ее разблокирование. Еще один переключатель позволяет определить положение двери.

Все импульсы от этих переключателей передаются на управляющее устройство, передающее данный сигнал на центральный блок. Этот блок осуществляет передачу импульсов на блоки. Что касается актуатора или исполнительного механизма, то он представляет собой электромоторчик, связанный с редуктором. В зависимости от модели ЦЗ, в системе также может использоваться пневматический привод — раньше подобные узлы ставились на Фольксвагены и Мерседесы, но сегодня такие конструкции не используются (автор видео — ПРОСТЫЕ ШТУКИ).

Установка центрального замка на ВАЗ. Инструкция как установить ЦЗ на ВАЗ 2101-2107 классика своими руками

Автомобиль ВАЗ 2106, нужно установить центральный замок, установить актуаторы в передние двери.

Заодно нужно заменить провода, привода электростеклоподъемника. Для того, чтобы проделать такие операции нам понадобятся такие инструменты:

• дрель и сверла,
• отвертка,
• пассатижи,
• кусачки и паяльник.

Так же нам понадобятся центральный замок, крепления и обивки (примерно 20 штук), еще пригодится переходная трубка стойка-дверь, клеммы «мама-папа», термоусадочный кембрик и провода.

Установка актуатора

Все, начинаем, первое, что нужно сделать это снять ручке, потребуется открутить три болта крепления ручки.

Ручку нужно снять, облицовка ручки открывания двери тоже снимается.

Вторую дверь нужно разобрать до такого же состояния. Теперь начинаем снимать обивку двери. Чтобы снять обивку, поддеваем ее отверткой.

На мой взгляд, наиболее подходящее место для крепления актуатора — это нижний левый угол.

Чтобы закрепить актуатор сверлим отверстия и вкручиваем саморезы.

На фото указаны места для сверления. Тягу актуатора крепится зажимом к тяге замка.

Рассчитывайте силы, так как можно сорвать головки винтов!

Теперь приступаем ко второму этапу. Первое что делаем на этом этапе, это снятие панели приборов.

Не забудьте, что нужно проткнуть точки возле шурупов крепления. Теперь ищем место, в котором проходят провода под панелью приборов в бардачке.

Начинаем снимать старые провода, на их место устанавливаем новые.

Начинаем подключать провода актуатора, они прокладываются внутри двери.

Просовываем провода стеклоподъемника и актуатора в трубку.

Всего получилось 7 проводов, они с большим трудом, но проходят. Теперь начинаем прокладывать провода сквозь отверстия, одной стороны их мы тянем под панель приборов, а с другой бардачок.

Не забываем установить проходную трубку.

Теперь подсоединяем провода к разъемам.

Предохранитель должен крепиться к разъему, а сам разъем нужно соединить с блоком ЦЗ.

Обратите внимание, что подключение и прокладка проводов должна выполняться при отключенном аккумуляторе. Еще больше полезных советов в удобном формате

Еще больше полезных советов в удобном формате

Подписаться

Не нашли ответ на свой вопрос?
