Признаки неисправности замка зажигания на ваз-2114

Диагностика и ремонт

Если сломался замок зажигания и ключ не поворачивается, можно попытаться произвести ремонт узла без замены. Разумеется, если это возможно (автор видео — канал Автоэлектрика ВЧ).

Решение проблемы без замены

В первую очередь, следует произвести диагностику состояния узла, для этого вам потребуется мультиметр. Снятие замка зажигания — процедура индивидуальная для каждого авто. Перед тем, как снять замок зажигания, необходимо ознакомиться с техническими особенностями этого узла конкретно в вашей машине, чтобы не допустить возможных проблем при ремонте:

1. Сначала необходимо выровнять руль и отключить АКБ, при этом ключ в ЗЗ поворачивается в положение 0.
2. Под рулем расположены несколько болтов, которые фиксируют декоративную накладку рулевой колонки.
3. Далее, откручиваются болты фиксации ЗЗ, после чего ключ должен остаться в установленном положении. В зависимости от транспортного средства, болтов фиксации может быть больше, да и в целом система крепления может быть другой. В любом случае, вам необходимо демонтировать ЗЗ и отключить от него все провода. При отключении проводов их необходимо пометить, чтобы впоследствии при установке не возникло проблем с монтажом.
4. После этого, когда колодки проводов будут отсоединены, используя тестер, нужно будет произвести диагностику исправности замыкания выводов в колодке.
5. Что касается ремонта, то после выполненных действий производится разборка замка зажигания. Сломаться устройство может по разным причинам, но поиск неисправностей всегда одинаковый. Для замены вышедших из строя элементов конструкцию необходимо разобрать, для этого отсоединяется одна из составных частей корпуса. Сделав это, вы сможете увидеть вышедшие из строя компоненты системы и произвести их ремонт или замену. При сборке нельзя забывать о смазке — смазывать нужно все движущиеся компоненты системы.

1. Отключите провода от устройства.

2. Выкрутите винты и демонтируйте его.

Замена

Замена замка зажигания осуществляется таким же образом — сначала узел снимается, затем устанавливается новый.

Как поменять замок зажигания своими силами:

1. После демонтажа новое устройство надо поставить вместо старого. Если вы промаркировали проводки, то проблем при монтаже не возникнет.
2. На клеммном жгуте должны быть отмечены обозначения, благодаря которым можно будет правильно подключить колодку даже в том случае, если вы ее не промаркировали.
3. После того, как все кабеля будут подключены к соответствующим разъемам, ЗЗ можно установить на место. В монтаже в целом ничего сложного нет — вы просто повторите все действия, которые делали при снятии, только в обратном порядке. ЗЗ монтируется в место установки до упора, пока не раздастся характерный щелчок, после чего можно закрутить болты фиксации. Далее, на место ставится декоративная накладка рулевой колонки, состоящая из двух кожухов. На этом ремонт можно считать завершенным, вам остается только проверить работоспособность ЗЗ.

Для ЗЗ, багажника и дверей, как правило, применяется один ключ. Все потому, что во всех замках используются одинаковые личинки. Так что, если производится замена замка зажигания, то для того, чтобы ключ работал с багажником и дверьми, в них также придется менять личинки. Поэтому ремонт устройства всегда более предпочтительный, чем его замена. Соответственно, если вы поменяете только ЗЗ, то новый ключ сможет работать в паре именно с ним, а для открытия водительской двери и багажника придется использовать старый ключ.

Комплектация и технические характеристики

Стандартный набор включает в себя:

• блок управления;
• саму кнопку;
• RFID метку (ключ);
• электромагнитное кольцо, позволяющее прочитать ключ.

Блок управления оснащен надежной защитой. Зажигание не включится без ключа RFID, мотор не запустится без выжатой педали тормоза. Такая защита позволяет обезопасить водителя и окружающих от пуска авто на передаче.

У кнопки есть два режима работы – для пуска нагретого исправного двигателя (кратковременное нажатие) и для пуска в холодное время года (долгое вращение стартера при нажатой кнопке).

Если не выжать педаль и воспользоваться ключом, то при нажатии на кнопку включится зажигание, при необходимости можно будет воспользоваться любым электрооборудованием автомобиля.

Когда надо заменить

Выявить неисправность механической части довольно легко. Необходимо просто внешне осмотреть деталь на наличие трещин или деформации. Если при вращении ключа происходит заклинивание или резкие скачки, механизму требуется замена.

Диагностика контактной группы требует контрольного прибора, который покажет наличие напряжения на стартере при включённом зажигании. Если такого устройства нет, можно использовать обычную «контрольку» — лампочку с двумя отходящими проводами. Если при повороте ключа до упора лампа не загорается, значит, сигнал не поступает и контактная группа не работает. Следовательно, механизм надо менять.

Пошаговая замена замка зажигания ваз 2114

Операция предусматривает создание открытого доступа к месту монтажа «стартового» замка. В группу подготовительных объединены следующие мероприятия:

• демонтаж рулевого кожуха;
• изъятие подрулевых переключателей из посадочных мест.

Для удобства проведения операции можно демонтировать соединитель подрулевых переключателей и рулевое колесо.

Аккуратно снять рулевой кожух поможет следующая методика:

• отсоединить «массу» от аккумулятора;
• демонтировать с помощью крестообразной отвертки 3 винта, скрепляющих две части рулевого кожуха (доступ – со стороны нижнего корпуса, один винт – слева, два – справа);
• удалить саморез, крепящий корпус к соединителю подрулевых переключателей;
• выкрутить два самореза, фиксирующих нижний корпус относительно рулевой колонки;
• отвести вниз рычаг, фиксирующий рулевую колонку «по углу»;
• опустить «баранку» вниз;
• снять нижний кожух;
• отсоединить от «аварийки» колодку питания;
• снять верхний кожух.

Подрулевые переключатели при замене неисправного замка зажигания на ВАЗ 2114 демонтируются поочередно. Сначала вынимаются из посадочных мест одновременным нажатием на оба фиксатора, затем отсоединяются от питающей колодки.

Основы операции замещения

Открыв доступ к корпусу замка, легко заметить, что на четырех болтах, фиксирующих замок относительно рулевой колонки, отсутствуют головки. Данный факт – часть концепции штатной противоугонной системы, усложняющий запуск двигателя без ключа.

Снятие замка зажигания производится так:

• ослабить болты, используя зубило и молоток;
• отвернуть ослабленные болты пассатижами;
• демонтировать скобу с рулевой колонки;
• отсоединить колодку питания;
• снять замок зажигания.

Установка нового агрегата производится в следующей последовательности:

• установить ключ в новый замок и повернуть в первое положение (в таком положении защелка, блокирующая рулевой вал, спрячется);
• смонтировать замок на рулевой колонке;
• завернуть четыре болта крепления и слегка зажать.

После установки нового замка необходимо протестировать блокировку руля. Вынув ключ из замка, провернуть руль на небольшой угол:

• при отсутствии блокировки: отрегулировать положение агрегата – защелка замка должна входить в паз на рулевом валу;
• при исправном функционировании блокировки: завернуть 4 отрывных болта до тех пор, пока отрывные головки не отломаются.

К сведению. Некоторые владельцы предпочитают использовать обычные двадцатимиллиметровые болты с резьбой М6, облегчая таким образом последующий демонтаж агрегата. Однако это стоит производить, имея достаточно высокий уровень противоугонной защиты (например, сигнализацию, GPS-маяк и пр.).

Окончательно установив новый замок на рулевой вал, следует подключить колодку питания и проверить функционирование агрегата, активировав двигатель.

Коротко о технологии смены

Принципы замены замка зажигания на автомобиле ВАЗ 2114, актуальной при выходе из строя контактных элементов, потере ключей, умышленной поломке, таковы:

• открыть доступ к замку зажигания, сняв рулевой кожух, два подрулевых переключателя и, при необходимости, руль и соединитель подрулевых переключателей;
• ослабить 4 винта, притягивающих через скобу корпус активатора зажигания к рулевому валу;
• отсоединить питающую колодку;
• снять дефектный замок;
• вставить ключ в новый аппарат и повернуть в положение I;
• установить корпус нового агрегата на рулевом валу и зафиксировать его 4 болтами;
• проверив функционирование блокировки руля, завернуть 4 болта до момента отрыва их головок;
• дальнейшую сборку произвести в обратной последовательности.

Источники

• mashinapro.ru/1241-zamok-2114.html
• labavto.com/vaz/2114/zamena-zamka-zazhiganiya/
• drive2.ru/l/6759775/
• luxvaz.ru/vaz-2114/126-zamena-zamka-zazhiganiya.html

Неисправности замка зажигания ВАЗ 2101 и их признаки

Замок зажигания может выходить из строя по причине поломки одной из составляющих частей его конструкции. К таким неисправностям можно отнести:

• поломку личинки (износ пинов, ослабление их пружин, износ посадочных гнезд пинов);
• износ, механическое повреждение запорного стержня или его пружины;
• окисление, пригорание, износ или механическое повреждение контактов, контактных выводов.

Поломка личинки

Признаком того, что сломалась именно личинка, является отсутствие возможности вставить ключ в скважину замка зажигания, или же провернуть его в нужное положение. Иногда цилиндр выходит из строя при вставленном в него ключе. Тогда, наоборот, возникают сложности с его извлечением. В таких случаях не следует применять силу, пытаясь вернуть замку работоспособность. Так можно сломать ключ, и вместо того, чтобы заменить одну часть устройства, придется менять замок в сборе.

Если ключ не проворачивается или не вынимается из замка, скорее всего сломана личинка

Неисправность запорного стержня

Сам по себе запорный стержень сложно сломать, но, если приложить достаточно силы и дернуть рулевое колесо при зафиксированном вале, он может сломаться. И не факт, что при этом рулевой вал начнет свободно вращаться. Так что если замок сломается при зафиксированном руле, ни в коем случае не нужно пытаться решить вопрос силой. Уж лучше потратить немного времени, разобрать его и починить.

Может случиться и так, что из-за износа стержня или ослабевания его пружины рулевой вал перестанет фиксироваться в положении «III». Такая поломка не носит критического характера, разве что угнать машину станет немного легче.

Запорный стержень также может сломаться

Неисправность контактной группы

Проблемы с группой контактов встречаются достаточно часто. Обычно, причиной ее неисправности является пригорание, окисление или износ самих контактов, а также их выводов, к которым присоединяются провода. Признаками того, что контактная группа вышла из строя, являются:

• отсутствие признаков работы контрольно-измерительных приборов, ламп освещения, световой сигнализации, двигателей вентилятора отопителя и омывателя ветрового стекла, когда ключ находится в положении «I»;
• отсутствие реакции стартера при перемещении ключа в положение «II»;
• постоянная подача напряжения в бортовую сеть автомобиля независимо от положения ключа (зажигание не выключается).

Справиться с подобными неисправностями можно двумя способами: ремонтом группы контактов, или ее заменой. В том случае, если контакты просто окислились или немного подгорели, их можно зачистить, после чего замок снова заработает в штатном режиме. Если же они выгорели капитально, или износились так, что не могут выполнять своих функций, контактную группу нужно заменить.

Если контакты подгорели или окислились незначительно, их можно зачистить

Как заменить контактную группу замка зажигания

Работа проходит в таком порядке:

1. Выставить руль ровно. Можно проверить по колесам, чтобы колеса стояли ровно.
2. Разъединить клеммы аккумуляторной батареи.
3. Снять обшивку звукового сигнала. Смотря какой руль, делается по-разному.
4. Отсоединить питание от сигнала.

Если руль с подушкой безопасности, то порядок работы такой:

1. Выставляем руль. Колеса ровные.
2. Отсоединить аккумулятор.
3. Подождать пол часа.
4. Открутить 2 винта обшивки руля.
5. Снять подушку безопасности.
6. Отсоединить заднюю часть сборки подушки безопасности AirBag.
7. Отсоединить звуковой сигнал.

Дальше, порядок для обоих вариантов:

1. Снять резиновую прокладку.
2. Открутить гайку крепления руля и снять ее вместе с шайбой.
3. Сделать маркировку деталей, чтобы было легче при сборке.
4. Снять рулевое колесо.
5. Открутить 3 винта крепления рулевых переключателей (поворотники, дальний и ближний свет, звуковой сигнал и т.д.).
6. Аккуратно снять переключатели управления электронными приборами.
7. Снять пластиковый кожух.
8. Открутить болт слева внизу панели.
9. Снять замок и отсоединить провода.
10. Открутить маленький винт на замке зажигания в задней части.
11. Вытянуть контактную группу зажигания.
12. Новую контактную группу перед установкой надо смазать.
13. Подсоединить провода к новой группе контактов.
14. Собрать все в порядке обратном разборке.
15. Подсоединить клеммы АКБ.
16. Проверить исправность отремонтированного замка (с замененными контактами).

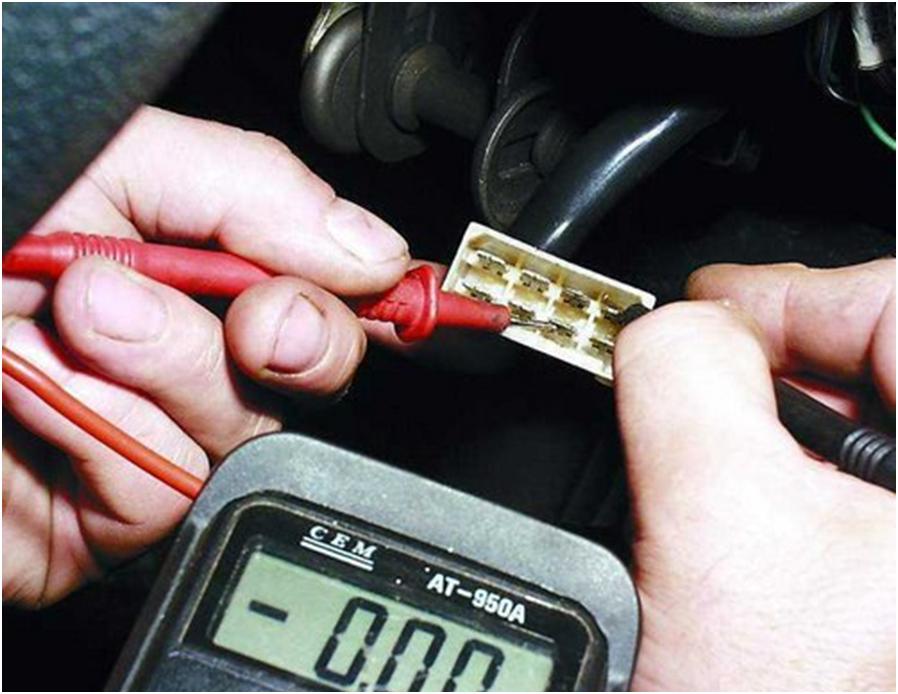

Проверка контактной группы Омметром

1. Для проверки целостности контактной группы надо отсоединить клемму «-» от аккумулятора.
2. Далее — снимаем защитный кожух руля, и под ним отсоединяем штекер проводов.
3. Мультиметром в положение определения сопротивления или омметром определяем сопротивление. Крокодильчиками или иголками измерительного устройства поочередно тестируем клеммы на штекере (фишке). То есть, подсоединили сначала к первой паре (контакты надо проверять попарно — верхний с нижним) к клемме и крутим ключ зажигания во все режимы. Если обнаружился слабый контакт, то скорее всего поломалась сердцевина замка. Сердцевина замка взаимозаменяема, ее можно заменить или полностью поставить новый замок.

Замена замка зажигания

Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.

Прозвон проводки

Итак, в зависимости от причины неисправности, замена может представлять собой:

• Замену замка полностью
• Замену личинки замка
• Замену контактной группы.

Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.

Проверяем исправность контактной группы

Демонтаж замка

Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.

Замок зажигания на всех классических моделях автомобиля ВАЗ находится внизу, слева на рулевой колонке. Итак, наши действия:

Отключаем аккумуляторную батарею, чтобы обесточить замок зажигания.

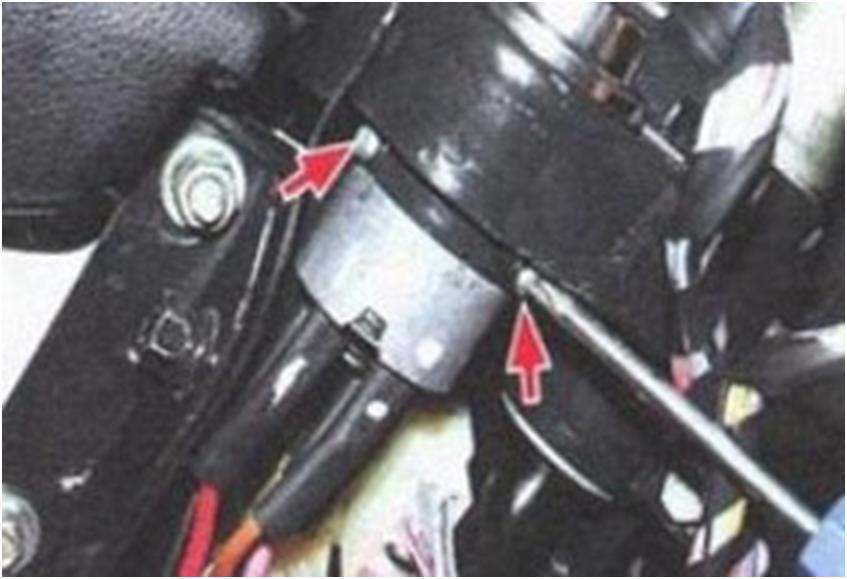

Откручиваем винты крепления пластмассового кожуха и снимаем его. Откручиваем пару винтов, которыми замок зажигания прикреплен к кронштейну.

Отключаем противоугонное устройство. Для этого нужно вставить ключ и повернуть его в положение ноль. С помощью шила нажимаем на фиксатор и достаем замок.

В моделях «классики» (2101-2107) подключение проводов к замку зажигания происходит не с помощью цельной фишки, а каждый по отдельности. Поэтому перед извлечением замка, во время отключения его контактной группы, желательно с помощью маркировки пометить соответствие каждого провода номеру контакта, к которому он подключается. В противном случае можно перепутать их, когда вы будете устанавливать замок на место.

Разбираем сам замок

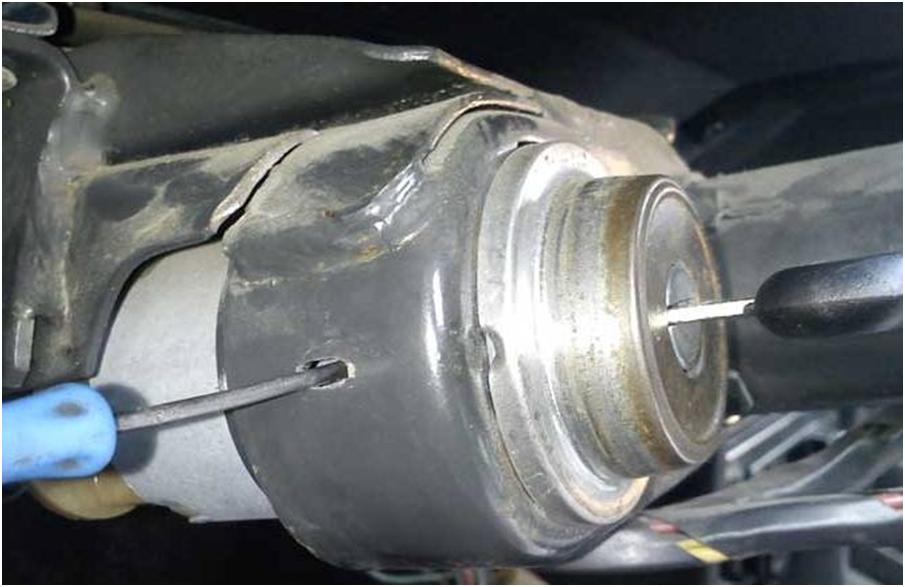

Когда замок будет у вас в руках, вы сможете произвести замену его неисправной части или же заменить его на другой исправный замок зажигания. В случае замены контактной части вам будет необходимо найти стопорное кольцо – оно находится в нижней части замка — и снять его (можно это сделать шилом или тонкой отверткой). Затем, после установки исправной детали, вернуть на место. Перед установкой внештатного замка зажигания проворачиваем вставленный в него ключ в положение «I», чтобы защелка, которая блокирует рулевой вал, была задвинута в корпус замка.

Дело сделано. Теперь, пользуясь ранее помеченными маркерами, присоединяем новую контактную часть замка тем же образом, каким была присоединена предыдущая.

Закручиваем винты крепления замка, фиксируя его, устанавливаем на место декоративный кожух – и демонтаж окончен! Теперь вы можете включить двигатель для того, чтобы убедиться в том, что все контакты активны, и работа проведена успешно.

Более поздние модели ВАЗа

Если рассматривать более поздние модели ВАЗ, то у них замок зажигания крепится в правой части рулевой колонки с помощью скобы, зажатой крепежными болтами. Самое сложное в демонтаже замка – это открутить болты, которые сделаны специально таким способом, чтобы усложнить задачу снятия замка, тем самым уменьшая вероятность взлома. Для преодоления этой сложности рекомендуется использовать зубило и плоскогубцы. С помощью зубила аккуратно ослабляем стяжку болтов, стараясь при этом не повредить их головки.

Потом плоскогубцами их откручиваем. Когда все четыре болта откручены, снимаем хомут и, соответственно, замок. Отремонтированный или замененный замок крепится обратно на четыре болта с отрывными головками, которые являются одноразовыми, во избежание несанкционированного взлома.

Так же могут возникнуть сложности, если у вас активирован иммобилайзер (противоугонное устройство, которым снабжены новые автомобили ВАЗ). Эта проблема в основном электротехнической части, поэтому для её решения, возможно, придется воспользоваться помощью автоэлектрика, который поможет вам перекодировать иммобилайзер. Если же он отключен, и на машине установлена обычная система сигнализации, то никаких сложностей в процессе демонтажа возникнуть не должно.

Если по завершении всех действий по замене замка вы не смогли завести автомобиль, или же автомобиль завелся и заглох, значит, в процессе была допущена ошибка, которую вы можете исправить сами, либо обратиться за помощью к специалистам. Немного смекалки и терпения – и мелкие ремонты можно будет делать своими руками. Удачи.

Неисправности контактной части замка зажигания Вики о ВАЗ 2101 и ВАЗ 2102

Обычно причина в неисправной контактной части замка зажигания (правильнее говорить «включателя зажигания»). Возможно подгорание контактов, деформация или плохое закрепление стоек контактов в опорной пластине. Контакты зачищают примерно так же, как контакты прерывателя: надфилем, а еще лучше алмазным надфилем с последующей промывкой чистым бензином, спиртом, одеколоном. Зачищать контакты наждачной бумагой нельзя — ее зерна внедряются в рабочую поверхность.

Если колеблются стойки, то в щели опорной пластины подкладывают кусочки пластмассы и заливают эпоксидным клеем, предварительно обезжирив поверхность, например бензином. В первых моделях замков зажигания стойки со временем изгибались и им требовалось вернуть исходное положение: подогнуть маленькими пассатижами, плоскогубцами и т.п.

После таких операций целесообразно проверить, работает ли контактная группа. Для этого можно собрать электрическую цепь. К паре контактов 1, расположенных на стойках 2, подключают лампу 3 и аккумулятор 4. Впрочем, его можно заменить батарейкой от карманного фонарика, но тогда и лампочка должна быть соответствующей. Поворачивая рукой пластину с валиком, выступы которого замыкают контакты, добиваемся четкого включения и выключения лампы (то есть ровного горения без мигания), подгибая контактные стойки.

Еще одна причина неисправности — износ выступов (кулачков) пластмассового валика. Профиль кулачков можно восстановить, наплавив с помощью обычного электропаяльника на слегка разогретые выработанные поверхности полистирол (из него делают плафоны к лампам дневного света). Наплавка не должна иметь раковин, неоднородностей. Лишний материал снимают надфилем, а кулачок полируют. Для этого нужно быстро тереть его о картон. Постарайтесь, чтобы профиль восстановленного кулачка соответствовал первоначальному. Проверка осуществляется с помощью лампочки, как описано выше.

Еще одна причина неисправности — плохой контакт в местах присоединения проводов, причем не только к замку зажигания, но и к катушке, прерывателю-распределителю, а также проводов внутри распределителя.

При включении стартера заработавший двигатель глохнет, стрелки приборов возвращаются в положение, соответствующее выключенному зажиганию. Причина в подгорании контактов включателя зажигания, износе кулачков валика, деформации или плохом закреплении контактных стоек (см. выше).

Стартер плохо вращает коленчатый вал двигателя — разрядился или неисправен аккумулятор, плохой контакт в местах присоединения проводов, неисправен стартер, неисправен включатель зажигания. Если аккумулятор до этого случая был исправен (обычно он теряет свою работоспособность постепенно), то попробуйте его подзарядить, а если и после этого стартер «капризничает», то наиболее вероятная причина — подгорание контактов включателя зажигания, а также деформация стоек, износ пластикового валика (см. выше). Часто бывает, что, покачав ключ в замке, двигатель удается запустить — тогда причина точно в плохой работе, контактной группы замка зажигания.

Если контактное устройство не самой последней конструкции, то можно облегчить работу пары контактов, включающих стартер. Именно на эту пару приходится наибольшая нагрузка. Посмотрите, есть ли у устройства клемма «16» (номер написан на опорной пластине) , и имеет ли она контакт с клеммой «30» (это сразу видно, но можно проверить с помощью контрольной лампы). Возьмите отрезок изолированного провода диаметром около 2 мм и длиной примерно 50 мм, зачистите концы и наденьте на него два кусочка изолирующей трубки. Один конец присоедините к клемме «50», пропустив его в накидную часть ножевого разъема, а другой — к клемме «16», прижав его с помощью подходящей металлической пластины, обернутой вокруг клеммы. Теперь при включении стартера будут работать две пары контактов, и соответственно нагрузка на них будет не так велика.

Последние модели контактного устройства более надежны и доставляют автовладельцам меньше неприятностей.

Инструкция по снятию элемента

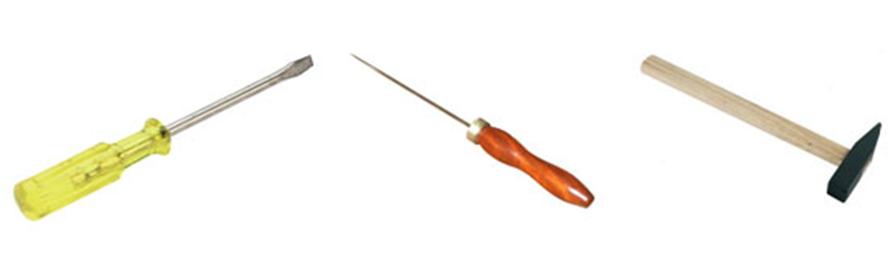

Для разборки необходимо подготовить нехитрый набор инструментов:

• головка размером 10 мм и вороток с трещоткой;
• отвёртка крестообразная;
• узкое зубило (ширина 5—8 мм);
• молоток;
• круглогубцы с зауженными загнутыми концами.

Инструмент для замены замка зажигания

Чтобы успешно поставить новый или отремонтированный замок на место, желательно приобрести 4 специальных болта крепления с резьбой М6 с размером шляпки 10 мм, длина — 20 мм. Их особенность — головки, отрывающиеся ключом при определённом моменте затяжки. После отрыва головок на поверхности остаются полукруглые шляпки, которые гораздо сложнее открутить неподготовленному человеку. Но вам при разборке придётся это сделать.

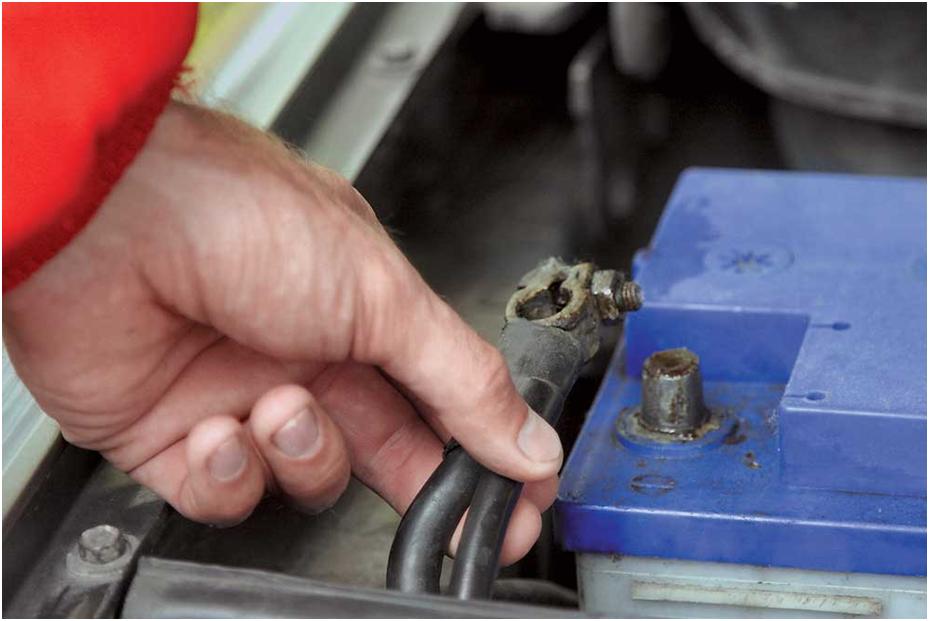

Перед началом работ аккумулятор нужно отключить

Как и любое мероприятие, связанное с вмешательством в электрическую часть автомобиля, демонтаж замка зажигания начинается с отключения «минусовой» клеммы аккумуляторной батареи. Дальше действуйте в таком порядке:

1. «Крестовой» отвёрткой выверните саморезы, скрепляющие между собой 2 половинки пластмассового обрамления рулевой колонки.
2. Ручку, фиксирующую положение руля при регулировке, опустите до упора вниз и снимите пластиковые панели. Отсоедините колодку замка зажигания и аккуратно разрежьте ленту, соединяющую ваш пучок проводов с общим жгутом. Чтобы не цепляться в процессе работы за подрулевой переключатель, его тоже можно выдернуть из разъёма.
3. На металлическом кожухе рулевой колонки вы увидите крепление замка, состоящее из двух хомутов. Они стянуты 4 болтами с оторванными головками (видны с левой стороны). Наставляя зубило на полукруглые шляпки, ударами молотка поочерёдно ослабьте затяжку этих болтов.
4. Пользуясь круглогубцами, а потом и руками, выкрутите все 4 болта и снимите замок зажигания.

Раскручивание пластикового кожуха рулевой колонки

Болты с целыми головками можно открутить ключом

На этапе отсоединения разъёмов появляется возможность проверить работоспособность контактной группы путём замеров сопротивления, как было описано в предыдущем разделе. Если же вы снимаете замок по причине утери ключей и хотите ехать дальше, то после демонтажа нужно сделать следующее:

1. На колодке «мама», оставшейся висеть после отключения замка, найдите контакты с толстыми проводами фиолетового и синего цвета (последний — с чёрной полосой).
2. Соедините эти клеммы любым проводником, после чего включится зажигание.
3. Толстый красный провод ведёт к стартеру. Для запуска его контакт нужно временно соединить с установленной перемычкой. Когда двигатель завёлся, красный провод нужно отключить.

Так в колодку вставляются перемычки, чтобы завести двигатель без ключа

После откручивания креплений и отключения проводов замок легко снимается с машины

Сборка производится в обратной последовательности, но с учётом таких предостережений:

• не затягивайте болты крепления, пока точно не выверите положение замка на кожухе, чтобы облицовочная пластиковая панель спокойно встала на своё место;
• перед окончательным зажатием болтов убедитесь, что фиксатор защёлкивается при повороте руля, в противном случае откорректируйте положение замка;
• момент затяжки должен быть таков, чтобы головки новых болтов оторвались и остались круглые шляпки.

При установке и затяжке болтов их головки должны оторваться

Если вы считаете, что специальный крепёж не препятствие для угонщиков, то можете вкрутить обычные болты с резьбой М6 и аккуратно их зажать.

Демонтаж замка ВАЗ 2110 на фото

Этот разъём нужно отключить, чтобы снять замок

Подрулевой переключатель легко вынимается из гнезда

Внешний вид крепления. Видно, что не все болты обломаны

Болты без головок срываются с места зубилом

После откручивания снимается левый хомут крепления

Замок с правым хомутом держится на проводах, которые надо отсоединить

После срыва болтов зубилом их легко открутить круглогубцами

Ремонт замка зажигания ВАЗ 2110

Видео замена замка зажигания переднеприводных ВАЗов (ВАЗ 2110-2112, “Калина”, “Приора”)

Выявить неисправность замка зажигания «десятки» можно с помощью тестера. Для этого нужно сначала демонтировать замок. Вкратце алгоритм действий будет таким:

1. Отсоединить от аккумулятора минусовую клемму.
2. Открутить кожух вокруг рулевой колонки.
3. Отключить разъем замка зажигания.
4. Вставить ключ в замок и последовательно перевести его в положение I и II. При этом с помощью омметра необходимо замерить сопротивление между контактами (см. схему и таблицу).
5. При исправном замке зажигания и контактной группе сопротивление должно равняться 0.

Далее приводим для вас таблицу, в которой приводится информация о том, какие контакты замыкаются и размыкаются в разных положениях ключа, а также за какие механизмы машины они отвечают.

Положение ключа	Какие контакты при этом находятся под напряжением	Замыкаемые цепи
Положение «0» (выключено)	Контакт 30	Отсутствуют
Положение I (зажигание включено)	Контакты 30-15	Цепи системы зажигания, возбуждение генератора, питание фар, сигнализации поворотов, панели контрольных приборов, «дворников» и омывателей стекла, запитан электродвигатель вентилятора печки, включен обогрев заднего стекла и прикуриватель.
Положение II (запущен стартер)	Контакты 30-15 и 30-50	Все перечисленные выше цепи, а также запущен стартер.

Схема зажигания ВАЗ 2110

Чтобы демонтировать замок зажигания ВАЗ 2110 необходимо продолжить начатые ранее действия (у вас уже отключен аккумулятор, а также сняты пластиковые кожухи с рулевой колонки). Далее действовать нужно по следующему алгоритму:

1. Отсоединить подрулевые переключатели (для этого достаточно лишь разъединить защелки).
2. Поскольку болты, крепящие замок зажигания, имеют срезанные головки (в целях безопасности), то их откручивают с помощью молотка, зубила и плоскогубцев. Для этого зубило наставляют на шляпку и молотком бьют по зубилу с тем, чтобы болт пошел по резьбе. Когда затяжка ослабнет, можно воспользоваться плоскогубцами.
3. Далее снимают крепящую скобу с колонки и вынимают непосредственно замок зажигания.

Замена лампы

Ремонтные работы с замком могут быть различны. Разберем основные из них — замена лампочки подсветки, замена или ремонт контактной группы замка зажигания, замена микровыключателя. Разберем эти процессы отдельно. Итак, чтобы поменять лампочку, необходимо:

1. Отсоединить разъем, подключающий лампу к сети питания.
2. Снять патрон с лампой с помощью небольших плоскогубцев.
3. Выполнить замену лампы и собрать все в обратной последовательности.

Замена контактной группы

Замена контактной группы выполняется по следующему алгоритму:

1. С помощью отвертки необходимо отвести в сторону фиксирующие защелки.
2. Демонтировать старую контактную группу.
3. Заменить ее на новую, установить защелки на место.

Для замены микровыключателя нужно выполнить следующие действия:

1. Открутить три винтика, которые держат конструкцию вместе.
2. Снять крепежный стержень.
3. Отжать фиксатор.
4. Выполнить демонтаж выключателя.
5. Установка нового выключателя выполняется в обратной последовательности.

Замена микровыключателя

Также популярной ремонтной операцией является замена личинки замка зажигания. Для этого вам понадобятся следующие инструменты — зубило, молоток, плоскогубцы, дрель с тонким сверлом, отвертка с крестовым наконечником, тонкая часовая отвертка с тонким жалом, и само собой, новая личинка. Действия по замене необходимо выполнять в такой последовательности:

1. Как было описано выше, необходимо отключить аккумулятор и снять внешний кожух с рулевой колонки. Однако сам замок можно не извлекать.
2. Вытащить крепежный штифт, который удерживает личинку в замке. Для этого нужно воспользоваться тонкой часовой отверткой и молотком. В случае, если штифт вытащить не получается, можно высверлить его тонким сверлом.
3. Далее нужно произвести замену личинки на новую.
4. Сбор происходит в обратном порядке.

В случае, если вы демонтировали замок зажигания полностью, то перед его обратным монтажом не забудьте вставить ключ и повернуть его в положение I (зажигание). В этот момент защелка рулевого вала, блокирующая рулевой механизм, спрячется в корпусе замка.

Для замены замка зажигания на «десятке», вам будет полезно знать его каталожный номер — 2110370400530, а каталожный номер личинки — VAZ00015448.

Замена контактной группы

В том случае, когда в результате диагностики обнаружена неисправность контактной группы, демонтировать замок зажигания всё равно придётся, поскольку иным путём к ней подобраться не удастся. После снятия элемента разберите его, действуя по такому алгоритму:

1. Отсоедините колодки с проводами питания подсветки.
2. Снимите декоративную пластиковую крышку, разблокировав 4 защёлки. Работайте аккуратно, потому что эти фиксаторы легко отломать, а отдельно купить крышку — задача довольно сложная. Менять из-за неё весь замок — нецелесообразно.
3. Отогнув 2 фиксатора, удерживающие контактную группу, снимите её с замка зажигания.

Пластиковая крышка снимается с помощью отвёртки

Контактная группа находится сразу под крышкой

Первым делом изучите состояние контактов. Если они потемнели (окислились), то зачистите токонесущие поверхности мелкой наждачной бумагой Р1000. Затем поставьте группу на место и, не устанавливая замка, подключите его к бортовой электросети автомобиля, чтобы проверить работоспособность. В случае неудачи деталь необходимо заменить. То же самое придётся сделать, если контакты подгорели либо группа не работает без всяких внешних признаков неисправности.

Деталь снимается после отгибания двух защёлок
