Забор воздуха из салона или устраняем щели

Особенности системы рециркуляции воздуха ВАЗ-2110

При нажатии на клавишу рециркуляции срабатывает клапан электропневматического типа, который выдвигает расположенную в районе впускного трубопровода заслонку, тем самым блокируя поступление в систему охлаждения наружного воздуха. Как и система кондиционирования, рециркуляция работает только при заведённом моторе. Слаженное функционирование клапана рециркуляции ВАЗ-2110 и заслонки обеспечит работу режима циркуляции, пока включён вентилятор, при этом контур воздушного потока будет ограничен воздуховодом печки.

Как определить, присутствует ли в конкретном автомобиле данный режим?

Как правило, кнопка рециркуляции в семействе ВАЗ-2110 присутствует практически всегда. Вторым необходимым условием наличия СР является присутствие фишки: при включении зажигания и клавиши рециркуляции на фишку должно подаваться напряжение, что можно проверить с помощью тестера. Нужно также проверить, установлен ли в машине электропневматический клапан, закрывающий заслонку. Если нет – режим рециркуляции отсутствует, а чтобы не допустить попадания в салон выхлопных газов и пыли, следует выключить вентилятор. При этом нагнетания внешнего воздуха внутрь ВАЗ-2110 не происходит, но некоторое его количество всё же будет попадать в салон самотёком. Использование же режима рециркуляции гарантирует более качественную защиту.

Это интересно: Полировка пластиковых рассеивателей фар — разъясняем досконально

Подготовка к замене

Если у вас есть хотя бы небольшие навыки работы с ключами и отвертками, замена мотора печки будет для вас посильным ремонтом.

Чтобы добраться до электродвигателя печки у ВАЗ 2110, вначале нужно открыть капот, снять аккумуляторную клемму «-».

Теперь, собственно, производим само снятие моторчика, который не работает, как нам нужно, или вообще вышел из строя:

Нужно снять стеклоочистители. Для этого поддеваем и снимаем резиновые колпачки, берем ключ на 10, откручиваем гайки, отсоединяем щетки;
Поддеваем декоративные заглушки (здесь пригодится шлицевая отвертка), выкручиваем винты, на которых крепится жабо, затем – еще пару гаек на краях (торцевым ключом на 10), снимаем жабо;
Сняв резиновый уплотнитель, откручиваем саморезы, с помощью которых прикреплен щиток моторного отсека;
Теперь – снимаем шланг, подающий омывающую жидкость на форсунки;
Самая трудная задача – добраться к правому щитку моторного отсека, чтобы извлечь его. У него снизу есть две гайки (также под торцовый ключ на 10). Открутить, казалось бы, несложно, только уж больно неудобно. Хоть здесь есть позитивный момент – эти гайки не обязательно отвинчивать до конца – щиток можно вытянуть после нескольких поворотов;
Перед отсоединением этого щитка снимаем с шланга, идущего к вакуумному усилителю тормозов, хомуты;
От крышки салонного фильтра откручиваем саморезы (4 штуки) и снимаем его;
Вот уже показался мотор отопителя. Нужно отсоединить колодку двигателя отопителя, а также – колодку резистора;
Сейчас можно вытянуть левую часть печки, а с ней — моторчик вентилятора;
Стала возможной замена вентилятора отопителя;
Обратная сборка производится в том же порядке, только с точностью до наоборот.

Будьте готовы к тому, что в первый раз замена двигателя отопителя на ВАЗ 2110 (ремонт) займет у вас пару часов.

все эти удары до поры до времени. ещё и жабо лопнет накуй

у моего друга на газели было подобное, тоже вуячил по панели. чтобы моторчик отопителя запустился. но однажды и такой вариант не сработал

не, мля, надо покуячить по панели

Как проверить моторедуктор печки ВАЗ-2110?

Самый простой способ диагностики – прислушаться к работе привода. Для этого включите зажигание и поверните рукоятку регулятора температуры в одно из крайних положений. Затем резко, одним движением, включите другую крайнюю позицию переключателя. Прислушайтесь к центральному дефлектору на торпеде. Моторчик издает характерное жужжание.

Можно и визуально проконтролировать работу заслонки. Она видна в центральном воздуховоде, если подсветить фонариком. Поворачивайте переключатель и следите за заслонкой.

Однако эти способы диагностики отвечают только на один вопрос: работает ли в целом механизм управления заслонкой. Причина может заключаться не только в микромоторедукторе. Для более детальной диагностики потребуется демонтаж моторчика.

Применение

Быстрый прогрев машины, защита от вредных газов, цветочной пыльцы и гари, в ВАЗ 2110 осуществляется кнопкой рециркуляции. В автомобиле ВАЗ применяется два разных способа забора воздуха:

с улицы;
из салона.

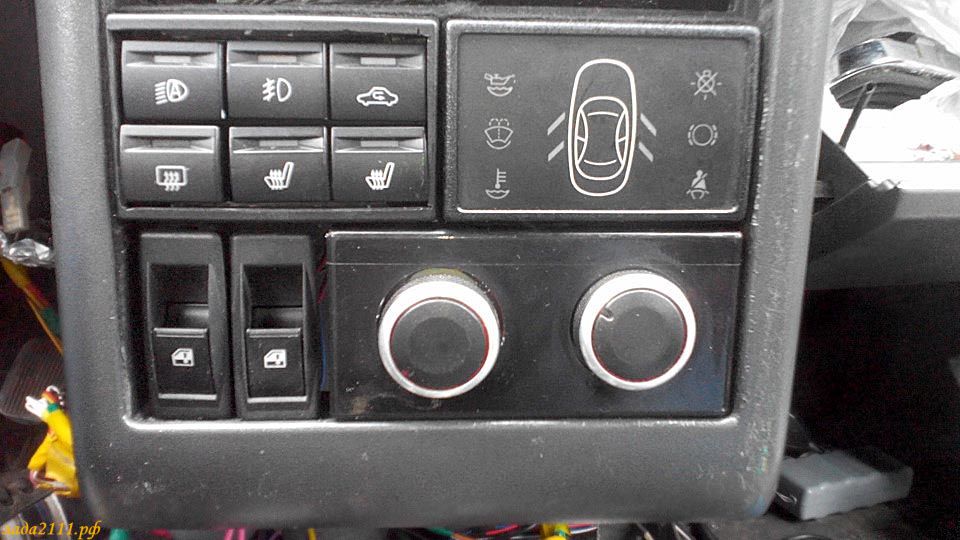

Кнопка рециркуляции ВАЗ 2110

В статье рассмотрим подробно второй пункт списка. На автомобили ВАЗ 2110 рециркуляция монтировалась выборочно, машины 2001 года были ей укомплектованы, а вот с 2002 года осталась только кнопка. В таких машинах система рециркуляции требовала дополнительной установки и монтировалась самостоятельно, по желанию автолюбителей.

Схемы модернизаций системы вентиляции картерных газов

Схемы доработки системы вентиляции картерных газов, а также описание предоставлены IgorRV .

Для автомобилей LADA с МКПП и АМТ («робот») подойдет схема №1 «Схема вентиляции картерных газов с PCV клапаном для Е-ГАЗ и тросовым дросселем»:

Необходимо установить клапан PCV (артикул 94580183, цена около 400 рублей) от иномарки в малый контур вентиляции картера. При подключении клапана PCV в малый контур на Е-ГАЗе используйте новый шланг (бензомаслостойкий 8 мм без тканевой армировки). На тросовом дросселе подключайте в ресивер, не в дроссель.

Читать дальше: Опорный подшипник тойота королла е150

В результате клапан будут перекрывать контуры в переходных режимах, что позволит:

Принимать нагрузку без рывков и просадки оборотов двигателя (например, при работающем компрессоре, обогреве стекол, сидений и т.д.).
Уменьшить вибронагрузку на холостом ходу
Увеличить тягу с низов (отмечено владельцами АКПП с двигателем ВАЗ-21126, МКПП с ВАЗ-21227, 21126 и 11186 и АМТ с ВАЗ-21127).
Получить более резкую реакцию на педаль газа и более быстрые переключения (на АМТ). Возможно из-за того, что клапан не дает двигателю сбрасывать обороты поддерживая более оптимальный алгоритм переключений.
Снизить расход масла через вентиляцию.

Срок замены клапана — 40 000 км пробега.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №2:

Описание схемы №2: Редукционный клапан подключается последовательно в большой круг вентиляции. Тем самым он регулирует поток картерных газов на повышенных оборотах и в переходных процессах. Это позволяет:

Осуществлять полный контроль за потоками картерных газов между малым и большим контуром.
Улучшить режим работы двигателя.
Снизить вибронагруженность.
Снизить выброс масла в вентиляцию.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №3:

Описание схемы №3: Для улучшения работы тормозной системы, облегчения процесса удержания машины на тормозах в режиме «D», применен «Эжекционный насос». За счет потока картерных газов, от малого контура, происходит усиление разряжения в трубке идущей к вакуумному усилителю. Происходит это на малых оборотах, что очень помогает при езде по пробкам. Постоянно держать ногу на тормозе не очень легко, а этот насос задачу облегчает.

Избавление от вибраций, провалов, трансмиссионных ударов.
Двигатель начинает работать более спокойно, мягко.
Усилие на педали тормоза становится меньше.
Кондиционер включается почти незаметно.

эжекционный насос (артикул 10793 VIKA, цена 546 рублей);
редукционный клапан (артикул 1117701500 JP GROUP, 422 рубля);
клапан PCV (артикул 94580183 GENERAL MOTORS, 400 рублей);
хомуты (около 10 штук, 600 рублей);
тонкий, бензостойкий 8 мм шланг 50 см (100 рублей);
стандартный патрубок вентиляции.

Пример установки на видео:

Кстати, есть и другие способы доработать систему вентиляции картера. А вы готовы к таким модернизациям? Напомним, среди владельцев автомобилей ЛАДА также распространена доработка системы зажигания (установка в жгут катушек зажигания конденсаторов).

воздуховоды

При использовании дополнительных аксессуаров (навигатор, видеорегистратор, радар-детектор и т.д.) в салоне автомобиля может потребоваться установка дополнительных кнопок. А Вы знаете, как поступить, если на панели для них нет свободного места?

Некоторые владельцы автомобилей ВАЗ десятого семейства у которых установлена евро панель сталкиваются с определенной проблемой. В зимнее время печка плохо дует на ветровое стекло, поэтому для его разморозки приходится долго ждать. Изучаем, как устранить этот недостаток.

Некоторые автолюбители ВАЗ десятого семейства используют очки «антифары», другие носят солнцезащитные очки или очки для зрения, все они сталкиваются с проблемой хранения очков. Дело в том, что в «десятке» нет специального отделения для очков, а Вы знаете, где хранить очки в салоне ВАЗ 2110 ?

Вы наверное знаете модели автомобилей, у которых воздуховоды отопителя круглые (ЛАДА Гранта, Рено Логан, Rav4). Многим такие круглые дефлекторы кажутся более удобными, нежели обычные прямоугольные. А Вы знаете, как установить круглые воздуховоды Гранты в ВАЗ десятого семейства ?

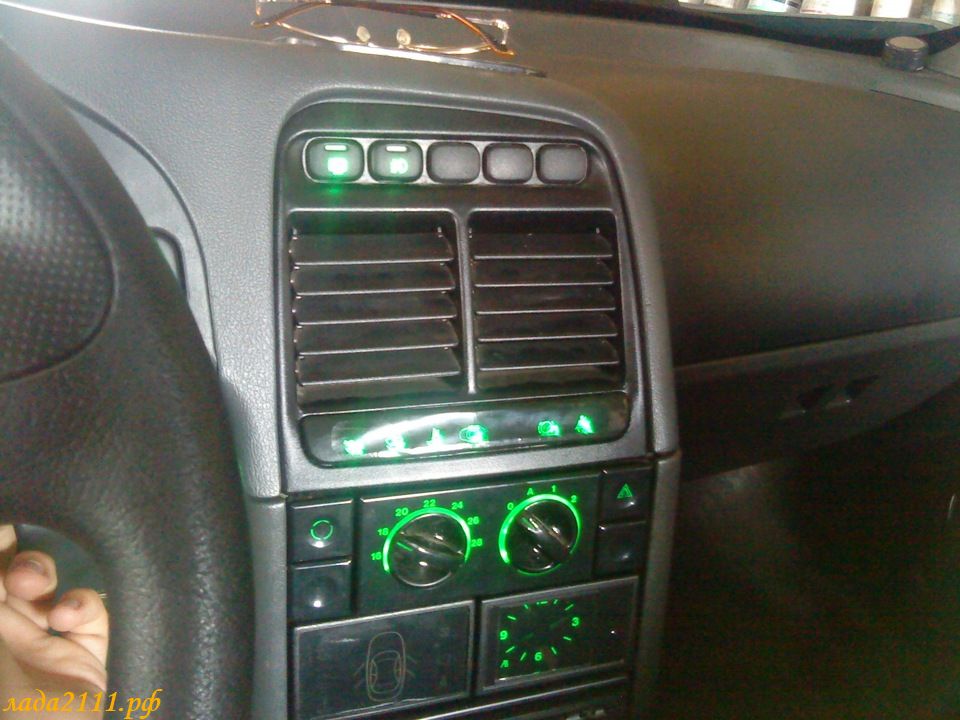

Европанель ВАЗ десятого семейства на центральном дефлекторе имеет бесполезную заглушку, вместо которой раньше был рычаг управления заслонками отопителя. Задействовать свободное место на панели не проблема, особенно удобно будет вместо заглушки дефлектора установить БСК от ВАЗ 2115.

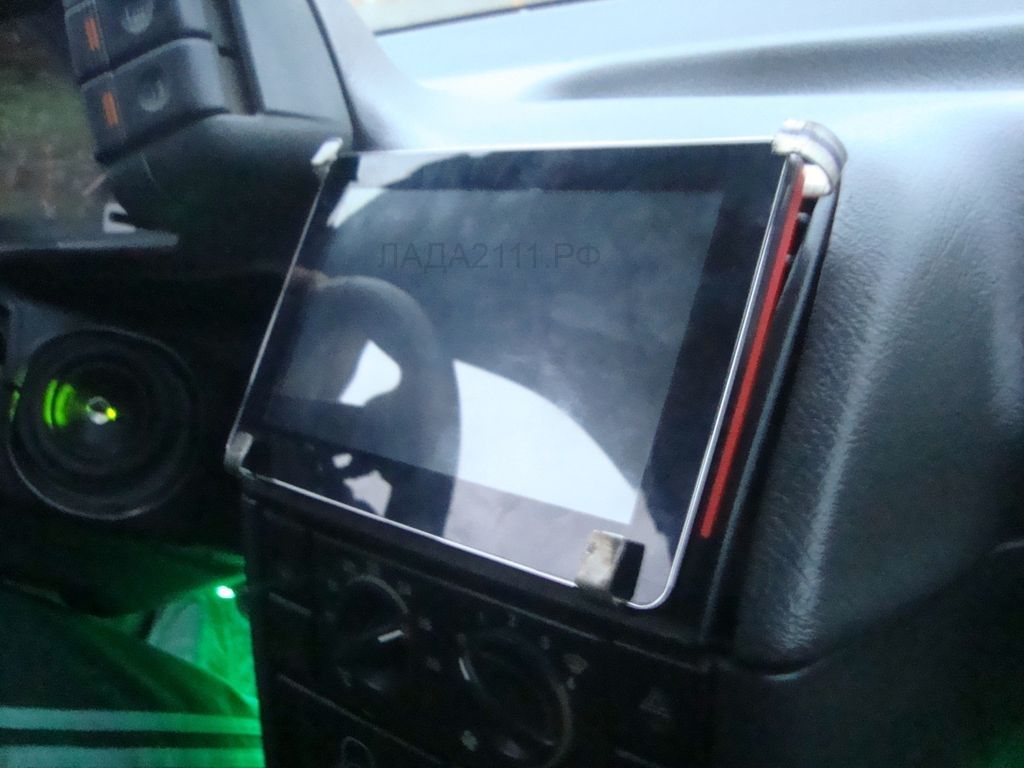

Рынок электронных устройств для автомобиля огромен (мониторы, телевизоры, планшеты, навигаторы и т.д.), но не каждый решается оставлять купленный девайс в автомобиле. В этой статье расскажу, как изготовить держатель(подставку) для планшетного компьютера размером 7 дюймов. Также это универсальное крепление можно использовать для навигатора, монитора и.т.д.

Все владельцы «десяток» замечали, что боковые дефлекторы воздуховодов имеют особенность в регулировке. Регулировка шторок позволяет направить поток воздуха печки в любом направлении кроме крайнего левого. Поэтому направить воздух на водительское стекло можно лишь частично. Исправить ситуацию можно путем простой доработки воздуховодов.

Любая деталь в автомобиле рано или поздно ломается, не исключение и вентиляционные дефлекторы в салоне автомобиля. Купить дефлектор не так легко как кажется, дело в том, что найти, к примеру, центральную решетку воздуховода десятки на прилавках почти не реально. В этом случае проще решетку отремонтировать.

Рециркуляция ВАЗ 2110 призвана изолировать поступление внешнего воздуха в салон автомобиля. Такая возможность позволяет быстрее прогреть салон и не допустить попадания выхлопных газов из вне. Кроме этого, система рециркуляции должна быть установлена на десятке с кондиционером.

Рынок электронных авто аксессуаров быстро расширяется, поэтому вопрос, как самостоятельно установить монитор в панель автомобиля все актуальнее. Одим из удачных мест куда можно встроить навигатор в ВАЗ 2110 — это центральный дефлектор (воздуховод), но для этого его нужно доработать.

При проектировании автомобиля ВАЗ 2110, а в частности отопителя, инженеры учли некоторые недостатки предыдущих поколений русских автомобилей, но момент распределения воздуха печки в салоне оставляет желать лучшего. Рассмотрим вариант доработки управления заслонками печки с целью большей подачи воздуха в ноги и бока.

Владельцы старых автомобилей (еще 1998г.в.) имеют центральный дефлектор воздуховода с вертикальным рычагом (старого образца). Найти к нему запасные детали уже не представляется возможным, их просто нет в продаже. А можно ли заменить вертикальный рычаг заслонок печки на горизонтальный (нового образца) ?

Если Вам надоело разбираться в проблемах отопителя ВАЗ 2110, которые связанны с алгоритмами определения положения заслонки печки, тогда можно сделать регулировку заслонки в ручном режиме. Теперь можно будет установить заслонку печки в нужное положение самостоятельно без контролера САУО.

Ремонт печки (отопителя) ВАЗ 2110

С наступлением холодов многие начинают замечать, что в ВАЗ 2110 не работает печка. С каждый днем все больше вопросов, почему плохо греет печка ВАЗ 2110 или вообще печка не греет, а у некоторых из печки дует холодный воздух. Расскажу, как можно самому установить, почему перестала работать печка ВАЗ 2110, а так же как ее можно подчинить..

<< Первая < Вернуться назад 1 Читать дальше > Последняя >>

Блок электроуправления печи

Этот механизм работает прямо из салона автомобиля. Он включает в себя две главных детали:

ручку контроллера. Позволяет установить требуемую температуру воздуха, выдаваемую блоком печи. Управлять ей очень просто – нужно только повернуть ручку в определенную сторону и система включиться. Максимальная температура, которую можно выставить, составляет тридцать градусов по Цельсию;
температурный датчик – активизирует работу печи при условии, если температура понижается на два градуса по сравнению с заданной температурой на контроллере. Имеет маленький мотор. При расположении ручки в позиции А, мотор запускается, после этого начинает функционировать заслонка, обеспечивающая правильный обогрев.

Неисправности и ремонт системы отопления Лада Калина

Не всегда с первого раза можно определить причину неисправности отопления в автомобиле, поэтому рассмотрим самые распространенные проблемы и методы их устранения.

Принцип работы системы отопления в Ладе Калина

Перед тем как самостоятельно искать проблему в отопительной системе автомобиля, следует изучить принцип ее работы.

Блок управления отопительной системы анализирует данные, получаемые от потолочного температурного датчика. После этого он сравнивает полученные параметры с теми, что выставлены водителем на панели печки. При отклонении разницы показаний приблизительно в 2 градуса блок управления отопителем посылает команду на микроредуктор. Последний, в свою очередь, открывает и закрывает заслонки печки, через которые поступает в салон нагретый поток воздуха.

По этой причине, если в Ладе Калина из отопителя дует горячий или холодный поток воздуха, не важно, как установлена ручка на панели печки – стоит проверить салонный датчик температуры. Кроме того, довольно часто проблемы с печкой могут появляться из-за системы охлаждения двигателя автомобиля. Советуем проверить уровень тосола в расширительном бачке

Если он недостаточен, необходимо добавить охлаждающую жидкость до отметки нормального уровня

Советуем проверить уровень тосола в расширительном бачке. Если он недостаточен, необходимо добавить охлаждающую жидкость до отметки нормального уровня

Кроме того, довольно часто проблемы с печкой могут появляться из-за системы охлаждения двигателя автомобиля. Советуем проверить уровень тосола в расширительном бачке. Если он недостаточен, необходимо добавить охлаждающую жидкость до отметки нормального уровня.

Стоит отметить, многие водители в зимнее время специально оставляют тосол на минимальной отметке, благодаря чему в холодное время отопительная система быстрее начинает дуть теплым воздухом.

Метод проверки печки на Ладе Калина

Вся процедура проводится на запущенном двигателе.

Переводим в крайнее положение (синяя зона) ручку регулятора температуры блока управления.
Плавно переключаем скорости вращения вентилятора с первой по четвертую скорости.
Следим за интенсивностью поступающего воздуха, выходящего и воздуховода. С каждой скоростью его поток должен усиливаться.

Если печка Калины так и не работает, проверяем работоспособность предохранителя, на схеме обозначенного F5. Вместе с ним проверяем цепь питания. Если на какой-либо скорости вентилятор не работает или его интенсивность меняется не линейно, стоит проверить выключатель и дополнительный резистор. При недостаточном потоке воздуха следует заменить салонный воздушный фильтр.

После всего описанного переходим к проверке заслонок отопителя. Для этого:

Регулятор температуры переводим в крайнее положение (синяя зона), скорость вентилятора устанавливаем максимальной.
Вращаем ручку управления заслонками на блоке, одновременно контролируем изменения направления, выходящего из них воздуха.

Если поток воздуха не меняет свое направление, это говорит о неисправностях в механической части блока управления отопителем. К примеру, слетела тяга или из-за поломки ролика не накручивается на него либо банально заклинило заслонку. При

установленном климат-контроле стоит проверить работоспособность микромоторедуктора заслонки вентиляционного блока, кондиционера и отопителя. Для этого:

двигатель прогреваем до рабочей температуры;
регулятор температуры переводим в крайнюю красную зону;
контролируем наличие теплого или горячего потока воздуха из воздуховодов.

В случае если температура воздушного потока осталась неизменной, следует проверить работоспособность механической части управления отопителем. При использовании климат-контроля проводим вышеописанные операции. Также проверяем исправность охлаждающей системы двигателя.

В заключение отметим, если вы не уверены в своих силах и возможностях – лучше отправьте автомобиль на диагностику к обученным специалистам, ведь любая ошибка, допущенная вами, приводит к замене целого агрегата или системы, что неслабо ударит по семейному бюджету!

ladaautos.ru

Назначение системы рециркуляции воздуха

Чем же полезен режим рециркуляции? Во-первых, он обеспечивает намного более быструю установку оптимального температурного режима внутри автомобиля, особенно после длительной стоянки машины. Достигается это за счёт того, что при этом забор внешнего воздуха прекращается. Следовательно, в процессе обдува участвует только тот воздух, который циркулирует по системе отопления или кондиционирования.

Во-вторых, при необходимости охлаждения салона в жаркое время года затраты энергии на работу испарителя в режиме рециркуляции становятся вдвое меньшими, чем при использовании набегающего наружного потока.

В-третьих, режим блокировки забора воздуха снаружи очень полезен в тех случаях, когда за бортом условия далеки от идеальных в плане наличия в воздухе различных загрязнений и неприятных запахов. Такими факторами, например, могут стать:

движение по просёлочным дорогам с отсутствующим твёрдым покрытием – на таких дорогах летом пыль стоит столбом, и любая встречная машина грозит превратить воздух в салоне даже при полностью закрытых окнах в плотную взвесь, дышать которой становится невозможно;
движение в пробке, когда практическое отсутствие динамики и плотный трафик приводят к многократной концентрации выхлопных газов, беспрепятственно проникающих в салон;
езда мимо источников неприятных запахов – например, коровника, свинофермы, птицефабрики, свалки или производственного комплекса со специфическими ароматами;
движение в длинных тоннелях в условиях пробочной скорости движения, когда застойные явления многократно усиливают концентрацию выхлопа;
если дурно пахнущий или загрязнённый наружный воздух уже просочился в салон, а до выезда в зону чистого ещё далеко, включение внутренней рециркуляции тоже будет полезно – плохой воздух обычно достаточно быстро очищается.

Новая Лада: Комплектация Лада Приора норма (фото, особенности и опции) » Лада.Онлайн — все самое интересное и полезное об автомобилях LADAОтметим, что, несмотря на столь полезные особенности режима рециркуляции воздуха Приоры, его использование не должно быть длительным, поскольку при этом отсутствует воздухообмен. Это приводит к уменьшению количества кислорода и к соответствующему увеличению концентрации углекислого газа. Последний, как известно, действует на организм удушающе, вызывая у водителя и пассажиров сонливость. Поэтому длительная езда (более 15 минут) в таком режиме не рекомендуется, поскольку плохо сказывается на самочувствии людей.

Второй негативный момент – если долгое время дышать одним и тем же воздухом, он насыщается влагой, обильно присутствующей в выдохе человека. А если, кроме водителя, в машине находятся и пассажиры, увеличение влажности воздуха приводит к быстрому запотеванию стёкол, с которым даже включённый кондиционер не справится.

С точки зрения физики запотевание является результатом превышения концентрации влаги в воздухе, так называемой «точки росы», особенно в районе лобового стекла, которое всегда имеет температуру ниже, чем в салоне. По этой причине климатические системы в режиме «дефрост» (разморозка стёкол) автоматически блокируют рециркуляцию салонного воздуха.

Диагностика неисправности

В случае поломки устройства, специалисты рекомендуют провести диагностику в следующей последовательности:

включается зажигание и двигатель;
устанавливается максимальная скорость вентилятора;
нажимается кнопка рециркуляции;
запускается механизм работы клапан-заслонка.

При равномерном движении и если заслонка остановилась в конечной точке, в первые 2-3 секунды, свидетельствуют о исправности комплекса.

Читать дальше: Сайт о продаже автомобилей в россии

А вот хлопки, неравномерное движение, щелчки говорят о неисправности.

Для продления срока службы комплекса, требуется установить стабилизатор. За счет работы стабилизатора, там, где расположена заслонка уменьшается момент электропривода. Чтобы исключить возможность поломки заслонки на время до приобретения стабилизатора, заслонка отключается от электропривода проводом.

↑ Вентиляция салона

Вентиляция салона – приточно-вытяжная: воздух подается в салон через отверстия в накладке ветрового окна (самопроизвольно – при движении автомобиля, или принудительно – при работе вентилятора отопителя) и выходит через щели между обивками и внутренними панелями дверей и далее через отверстия в торцах дверей. В этих отверстиях установлены клапаны, пропускающие воздух наружу, но препятствующие его поступлению внутрь автомобиля. Такая конструкция улучшает теплоизоляцию салона.

↑ Подогрев салона

Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и – через перекрываемые заслонками дефлекторы – к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара – на уровне коленей, другая – у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

↑ Режимы работы вентилятора

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора – коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения – 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) – на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя – можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Радиатор отопителя установлен под панелью приборов горизонтально в пластмассовом кожухе и состоит из двух пластмассовых бачков (левый – с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор. В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана.

Клапан рециркуляции ваз 2110 где находится

Снятие клапана управления заслонкой рециркуляции воздуха на автомобиле Ваз 2110 выполняют для его замены в случае выхода из строя, либо при проведение другого ремонта, при котором наличие клапана будет мешать. Подготовьте отвертку с плоским лезвием и проделайте следующую последовательность действий:

В первую очередь необходимо снять декоративную накладку и облицовку ветрового стекла, так как они будут мешать работать.
Далее, через окно корпуса воздухозаборника отопителя, отверткой с плоским лезвием, отсоединяем тягу клапана.
После чего поворачиваем клапан против часовой стрелки и вынимаем его со своего посадочного гнезда.
Отсоединяем шланг от клапана и полностью снимаем.

Выполните необходимый ремонт или его замену, после чего установку проведите в обратной последовательности.

Всем привет друзья мои дорогие подписчики и читатели этого блога.В холодное время года стал замечал что салон постоянно запотевал даже и не думал что есть такая система как рециркуляция воздуха в салоне.Кратко что это такое, для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электро пневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Изучив мануал по ремонту системы рециркуляции воздуха нашел электро пневмоклапан, он расположен на шумке передка, решил сначала проверить работоспособность электро схемы с помощью тестера поставив его на прозвонку, замкнул 2 клеммы тестером к которому электро пневмоклапан подключен и на панели нажал кнопку рециркуляции, тестер ответно запищал говоря о том что цепь целая и рабочая, ну думаю значит дело в самом электро пневмоклапане.Узнал что этот клапан вообще от ВАЗ-2105 холостого хода, проехав по городу в разных авто магазинах поспрашивал негде не нашел, поехал в магазин БИ-БИ и там последний нашел с витрины за 300 рублей

Заменил старый электро пневмоклапан на новый, подсоединил трубочки на место, завел машину и нажал кнопку рециркуляции воздуха и услышал характреный звук как работает заслонка, тем самым устранил запотевание салона в холодное время года.Всем спасибо за внимание и понимание, ровных дорог и езды без поломок

Система рециркуляции воздуха салона ВАЗ 2110

Справочная информация из Руководства по эксплуатации: Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Кнопка включения рециркуляции воздуха

С того самого момента как я сел в салон, мне не давала покоя эта самая кнопка. Думаю, у многих или некоторых (конечно у кого это ВАЗ2110) она есть, и даже если и есть, то лишь у крайне немногих она работает, и еще меньшего числа людей она оказывает какое-то влияние на автомобиль. Выясняя к какой категории отношусь я, понял, что к первой. Это неправильно, решил я, — сделаю.

Многие люди до меня выясняли, в какой период система рециркуляции воздуха (далее СРВ) на ВАЗ2110 была внедрена, устанавливалась полностью (заслонка, пневмоклапан, электро-пневмоклапан, шланги, проводка, кнопка), частично (что-то из перечисленного, чаще только пневмоклапан и кнопка), или вообще не монтировалась. Моё (наше) положение усложнялось еще и тем, что у нас не обычный автомобиль. Но не будем сейчас об этом.

Самостоятельное изготовление адаптера

Если вы уверены, что сможете изготовить переходник своими руками, это позволит вам сэкономить немало средств, которые можно потратить на приобретение хорошего угольного фильтрующего элемента. Для начала вам необходимо найти в сети схемы изготовления адаптера (с учётом того, что это изделие рассчитано на установку в ВАЗ-2114, поскольку таких схем в интернете имеется великое множество для самых разных автомобилей).

Желательно по схеме вначале изготовить бумажный макет с точным соблюдением размеров – это позволит вам понять, какая деталь к какой состыковывается и в каком порядке. Для изготовления корпуса вам потребуется листовая оцинкованная или нержавеющая сталь. Пластик тоже неплох, но для его обработки потребуется специальный инструмент, да и сама работа с поливинилхлоридом намного сложнее, чем с металлом, особенно если требуется получение криволинейных поверхностей и изгибов.

Поскольку вы уже вырезали детали для макета, у вас не должно возникнуть сложностей с чтением чертежа. Все требуемые изгибы можно сделать, используя большие тиски и резиновую (как вариант – деревянную) киянку. Для соединения металлических деталей можно использовать либо заклёпки, либо болты. Заклёпки хороши тем, что для них не требуется сверление отверстий, однако работать с ними нужно уметь – в противном случае имеется риск повреждения тонкостенного металла.

При сборке адаптера желательно обработать все соединения, отверстия и другие подобные места герметиком, который является отличным шумоизолятором и не позволит возникать вибрации при езде с большой скоростью или по неровной дороге. При наличии достаточного опыта процесс изготовления адаптера займёт у вас максимум 5-6 часов, если не считать время, потраченное на поиск и изучение схем.

Причины некачественного обдува ног

С проблемой, когда на ВАЗ-2110 не работает печка в ноги водителя, сталкиваются практически все владельцы транспортных средств. Отопительная система на отечественных автомобилях имеет значительные недостатки – это слабый поток воздуха в ноги водителя и в сторону боковых стёкол. Нередко такая ситуация возникает даже при нормальной работе отопителя.

Причин того, что печка слабо дует, может быть несколько, и все они связаны с техническими особенностями конструкции отопительной системы.

Первая и основная причина, по которой печка не греет с необходимой интенсивностью, является некачественное уплотнение воздуховодов отопительной системы. Воздуховоды отопителя изготовлены из пластика и имеют большое количество щелей по периметру. В итоге через отверстия в воздуховодах теряется значительное количество тёплого воздуха и до конечной цели поступает слабый поток.

Второй элемент отопительной системы, который требует доработки для более качественного обогрева салона – это пластиковый блок распределения воздуха. В народе водителя называют ещё его ёлочкой. Этот блок также имеет щели, что значительно уменьшает поток тёплого воздуха на ноги водителя, боковые стёкла и к задним сидениям транспортного средства.

Следующая деталь, которая является причиной слабого обогрева салона – это заслонка печки ВАЗ-2110. Она по своим конструктивным особенностям неплотно прилегает к корпусу панели. В результате большая часть горячего воздуха остаётся в подкапотном пространстве и в приборной панели.

Как видим, комплексная причина того, что печка слабо дует, является некачественное уплотнение элементов отопителя ВАЗ-2110 и наличие большого количества щелей в системе обогрева автомобиля.

Прежде чем приступить к устранению заводских недоработок отопителя, необходимо убедиться в том, что он работает исправно

В случае проблем с функционированием печки, важно предварительно произвести ремонт пришедших в негодность или повреждённых деталей, и только после этого модернизировать отопительную систему. Только в этом случае доработки в отопительной системе транспортного средства дадут ощутимый положительный результат
