Что нужно знать о системе рециркуляции воздуха лады приоры

Не работает привод заслонки

Проверить, работает ли клапан рециркуляции Приора (на автомобилях с климатической системой «Панасоник»), с помощью просмотра ошибок в работе системы нельзя – соответствующие коды просто не предусмотрены. Поэтому необходимо выполнить следующие действия в соответствии с алгоритмом, описанным в диагностической карте:

• измерить посредством мультиметра уровень напряжения между массой и контактом № 1, идущим к клавише включения режима;
• если полученное значение соответствует напряжению бортовой сети, имеет место быть обрыв электрической цепи на участке выключателя рециркуляции;
• в противном случае нужно измерить напряжение между массой и контактом № 2 кнопки включения рециркуляции при её нажатом положении;
• если измеренное значение равно напряжению бортовой сети – неисправен сам выключатель, и тогда он подлежит замене;
• в противном случае мультиметром измеряем состояние клавиши рециркуляции;
• если значение равно напряжению бортовой сети – имеется разрыв в цепи на участке между клавишей включения режима и контроллером отопителя САУКУ;
• если нет – переходим к измерению напряжения на участке между массой и контактом № 1 электромагнитного клапана заслонки (кнопка включения режима рециркуляции должна быть нажата);
• если полученное значение соответствует напряжению бортовой сети, имеет место быть обрыв электрической цепи на данном участке;
• в противном случае имеет место быть обрыв электрической цепи массы клапана привода заслонки.

Распиновка кнопки рециркуляции Приора подробно описана в принципиальной схеме климатической установки «Панасоник». Если неисправность рециркуляции вызвана не обрывом цепи или поломкой самого электромагнитного клапана, а неисправностью заслонки, её замена для неподготовленного автовладельца может оказаться мероприятием достаточно сложным.

Если ехать на автосервис, это влетит в копеечку (порядка 10 тысяч рублей), поскольку мастера скажут, что необходимо снимать всю печку, сливать антифриз и к тому же удалять из системы кондиционирования фреон. Сделать это можно и самостоятельно, причём без слива тосола и откачки хладагента. Поэтому имеет смысл описать процедуру замены вакуумного привода, если не работает заслонка рециркуляции воздуха салона Приора:

для начала потребуется Г-образная отвёртка – в магазинах она не продаётся, но изготовить её несложно, подогнув любую имеющуюся, изготовленную из достаточно мягкого металла

Откручиваем ею нижний саморез, расположенный очень неудобно – там имеется отверстие, достаточное, чтобы просунуть руку и произвести необходимые манипуляции;

верхний саморез спрятан за пластиком корпуса печки – его нужно просверлить точно напротив самореза;
отсоединяем тягу заслонки, для чего её нужно с небольшим усилием потянуть влево;
теперь привод свободен, остаётся его вытащить (отвести немного влево и надавить в направлении моторного отсека – он должен упасть вниз), вытаскивать нужно осторожно, поскольку он может цепляться за окружающие детали;

процедура вставки нового вакуумного привода тоже достаточно утомительна – для начала пробуем вставить клапан на штатное место;
второй шаг – попасть трубкой привода в отверстие, расположенное в нижней части отопителя;
надеваем шланг на сам клапан;
закручиваем саморезы в обратной последовательности (с нижним придётся повозиться, поэтому можно его и не закручивать – клапан и без нижнего самореза будет удерживаться вполне надёжно).. Как видим, замену привода заслонки системы рециркуляции Приоры можно произвести и самостоятельно

Как видим, замену привода заслонки системы рециркуляции Приоры можно произвести и самостоятельно.

Почему на Лада Приора не работает печка

17 сентябрь 2015 Лада.Онлайн 91 837 Лада Приора во многом похожа на своего прародителя ВАЗ десятого семейства, в том числе и устройством отопителя. Завод-изготовитель решил оставить принцип работы печки, заменив лишь некоторые элементы новыми. Вместе с этим Лада Приора унаследовала и знакомые проблемы, например, когда печка не греет и дует холодным воздухом.

Элементы системы отопления (печки)

В том, что печка «Приоры» на 95% схожа с «десяткой» можно увидеть по каталожным номерам:

1. Отопитель в сборе (2170-8101012 или 2111-8101012-10).
2. Моторедуктор распределения воздушного потока (2170-8127100). Распределяет потоки воздуха в ноги/лицо/ветровое стекло. Находится внутри торпедо.
3. Датчик температуры воздуха в салоне (11186-8128050). Находится на потолке.
4. Контроллер управления отопителем (КУО) или блок управления печкой (21703-8128020). Блок на котором водитель задает параметры работы печки. Располагается на панели.
5. Резистор добавочный или дополнительный резистор (2123-8118022). Определяет скорость вращения вентилятора печки. Закреплен в моторном отсеке.
6. Электровентилятор отопителя (2111-8118020). Находится под капотом.
7. Моторедуктор заслонки отопителя (2110-8127200). Распределяет потоки воздуха в салон (улица/радиатор печки). Внутри отопителя в сборе.
8. Фильтр воздушный (2110-8122020).
9. Радиатор печки (2110-8101060). Располагается внутри отопителя.

Неисправность одного из этих элементов вызывает проблемы в работе печки.

Принцип работы печки

Чтобы самостоятельно определить неисправность отопителя следует понимать принцип его работы.

Контроллер управления отопителем получает сигнал от датчика температуры в салоне и сравнивает ее с температурой, которую выставил водитель. Если есть разница, то КУО посылает сигнал на моторедуктор печки (находится под капотом), чтобы тот закрыл или открыл на определенную величину заслонки печки для большей подачи холодного или горячего воздуха.

После выставления нужной скорости вентилятора печки контроллер управления отопителем посылает сигнал на добавочный резистор (в моторном отсеке), который за счет встроенного сопротивления посылает корректированный сигнал на вентилятор. На максимальной скорости резистор не используется и электровентилятор вращается на максимальной скорости.

Направление воздуха (лицо/ноги/лобовое стекло) определяет водитель, выставляя требуемое значение на КУО. После этого сигнал поступает на моторедуктор распределения воздушного потока (внутри панели/торпедо), который передвигает заслонки в нужном направлении.

Если печка дует холодным воздухом (не греет)

Причин, почему плохо греет печка «Приоры» может быть несколько (в скобках указан процент поломки по результатам опроса среди владельцев этого автомобиля):

1. Неисправность в системе охлаждения двигателя (радиатор печки холодный и не может отдать тепло). Потрогайте оба шланга радиатора отопителя, они оба должны быть горячими. Иногда причина кроется в самом радиаторе (брак, недостаточно производительный) (8%).
2. Грязный фильтр салона. Попробуйте на время убрать фильтр и проверить работу печки (2%).
3. Не работает заслонка печки, ее просто заклинило (17%).
4. Неисправен моторедуктор печки (16%).
5. Неисправен блок управления отопителем (13%).
6. Неисправен датчик температуры воздуха в салоне. Попробуйте отключить его на время и проверить работу отопителя (6%).

Пункты 3-6 также могут быть причиной, когда постоянно дует только горячий воздух из печки.

Не работает переключатель режимов (лицо/ноги/стекло)

Возможные причины (в скобках указан процент поломки по результатам опроса среди владельцев этого автомобиля):

1. Неисправен контроллер управления отопителем (13%).
2. Неисправен моторедуктор распределения воздушного потока внутри салона (8%).

Печка работает только в 4 положении

Если не работает первое, второе или третье положение печки следовательно (в скобках указан процент поломки по результатам опроса среди владельцев этого автомобиля):

1. Неисправен резистор печки (7%).
2. Неисправен блок управления отопителем (13%).

Если шумит печка

Возможно гудит подшипник электровентилятора (17%). Также дополнительный шум может вызвать сухой лист, попавший под его лопасти.

Заключение

Отопитель автомобиля — не простая система, а по отзывам владельцев — не совсем надежная. Старайтесь определить неисправность печки начиная с проверки, а затем подменой деталей на заведомо исправные. Не забывайте, что причина может быть и в плохом контакте или обрыве проводки автомобиля.

Система рециркуляции воздуха салона

Справочная информация из Руководства по эксплуатации:

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Кнопка включения рециркуляции воздуха

С того самого момента как я сел в салон, мне не давала покоя эта самая кнопка. Думаю, у многих или некоторых (конечно у кого это ВАЗ2110) она есть, и даже если и есть, то лишь у крайне немногих она работает, и еще меньшего числа людей она оказывает какое-то влияние на автомобиль. Выясняя к какой категории отношусь я, понял, что к первой. Это неправильно, решил я. Сделаю.

В качестве доп. информации использовал статью с сайта лада2111.рф (Установка рециркуляции воздуха ВАЗ 2110)

Многие люди до меня выясняли, в какой период система рециркуляции воздуха (далее СРВ) на ВАЗ2110 была внедрена, устанавливалась полностью (заслонка, пневмоклапан, электро-пневмоклапан, шланги, проводка, кнопка), частично (что-то из перечисленного, чаще только пневмоклапан и кнопка), или вообще не монтировалась. Моё (наше) положение усложнялось еще и тем, что у нас не обычный автомобиль. Но не будем сейчас об этом.

Как включить рециркуляцию воздуха в приоре без кондиционера

• Регистрация
• Вход

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Нельзя сделать НИЧЕГО. Рециркуляция изъята заводом намеренно. Даже отопители старого обрназца идут уже без нее — причем давно. Рециркуляция есть только на очень старых машинах первых выпусков.

Почему это сделано — сказть трудно. Есть два предположения. Первое — экономия 100 рублей с каждой машины. Ну побольше чуток — стоимость тех двух пластмассок.

Воторой вариант — чтобы поменять фильтр салона на машинах с рециркуляцией надо снять кожух печки и заслонку в подкапотном пространстве. Ленивые нехорошие люди механики придумали способ как облегчить себе задачу — а именно выкинуть клиенту заслонку рециркуляции и пихать фильтр через воздухозаборник. Это ноу=хау встретилось на уро такими же ленивыми уродами (найти бы то место куда они эти пластмасски выбрасывали ) — писалось-печаталось по автоизданиям.

Видимо сработали оба фактора — лень и жадность. Так что начиная с 2001 года рециркуляции в десятках нет, и запчастей чтобы ее поставить даже на старого образца отопитель тоже.

Источник

Не работает печка на Лада Приора (причины и ремонт)

С наступлением холодов начинают проявляется и первые неисправности отопителя Лада Приора. Ситуации могут быть разные, в одном случае проблемы могут быть с вентилятором, в другом с заслонками и т.д. Сегодня мы расскажем как правильно выполнить ремонт печки на Приоре своими руками.

Проблемы в системе охлаждения двигателя?

Как показывает практика, большинство неисправностей печки Приора возникает из-за СОД (системы охлаждения двигателя).

В этом случае порядок действий следующий:

1.

Проверяем уровень охлаждающей жидкости (ОЖ) в расширительном бачке, чтобы он был между о и «МАКС». Если ОЖ приходится все время доливать, значит система охлаждения где-то течет. Следует внимательно осмотреть все патрубки на наличие протеканий, а также подтянуть хомуты. Кстати, чтобы в салон быстрее пошел теплый воздух, многие автолюбители зимой специально доливают ОЖ только до метки «МИН». Ведь, чем меньше жидкости будет в системе, тем быстрее она будет нагреваться.

2.

Проверяем циркуляцию ОЖ в СОД, обратив внимание на расширительный бачок. Если циркуляции тосола нет, либо она не достаточная, тогда может быть неисправна помпа (ее следует заменить) или система охлаждения засорилась. Если циркуляции тосола нет, либо она не достаточная, тогда может быть неисправна помпа (ее следует заменить) или система охлаждения засорилась

Если циркуляции тосола нет, либо она не достаточная, тогда может быть неисправна помпа (ее следует заменить) или система охлаждения засорилась.

3.

Проверяем термостат. Прогреваем двигатель до 75 градусов и щупаем верхний патрубок радиатора (на схеме №13), если он холодный, значит ОЖ циркулирует только по малому кругу, термостат следует заменить на новый.

Если печка дует холодным воздухом, тогда причина может быть в завоздушивании СОД.

Проблемы в элементах отопителя Лада Приора?

Не греет печка на Приоре когда система охлаждения исправна? Тогда сначала следует понять принцип ее работы:

Блок управления отопителем (САУО) получает сигнал от датчика температуры салона (установлен в плафоне салона) и сравнивает ее с температурой, которую выставил водитель. Если разница больше определенного значения (например, больше 2 градусов), то блок САУО посылает управляющий сигнал на моторедуктор заслонки отопителя (ММР), который управляет заслонками отопителя (открывает или закрывает подачу воздуха от радиатор печки).

Если печка дует только холодным или горячим воздухом вне зависимости от регулятора (ручек) на блоке отопителя, это значит не работают заслонки печки и причин этому может быть несколько. Начните с проверки потолочного датчика температуры салона.

После этого заострить внимание на ММР, бывает так, что у него стерается резисторный слой или зубчики шестеренки. Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра. Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А)

Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка

Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка

Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра. Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка.

Напомним, что в предыдущей статье мы предоставили отзывы владельцев про гранту лифтбек. Данный автомобиль — это достойная замена немного устарелой Лада Гранта.

Не стоит забывать и про резистор отопителя, который влияет на скорости вентилятора печки (например, не работает 4-ая скорость печки).

Если печка дует холодным воздухом вместо горячего и Вы убедились, что заслонка открывается полностью, давая потокам воздуха проходить через радиатор, тогда скорее всего проблема в радиаторе отопителя.

Другой причиной неправильной работы печки может быть сам блок управления отопителем Приоры, но не спешите покупать замену, не убедившись в правильности действий (это касается не только блока САУО, но и других элементов печки).

Самый простой способ узнать в чем причина неправильной работы печки — это заменить деталь на рабочую и проверить работоспособность. Покупать новую деталь не обязательно, можно попросить заведомо рабочую деталь у друга, или договориться с продавцом, оставив залог.

Доработки Салона Приоры

Салон Приоры можно доработать и предать ему еще более стильный внешний вид, который будет дарить положительный эмоции при вождении автомобиля.

Шумка панели

Как ни крути, а Приора является шумным автомобилем, но вот если сделать ей шумоизоляцию панели, то комфорт в автомобиле подымется на другой уровень. Шумоизоляция позволяет избавиться от посторонних скрипов и стуков.

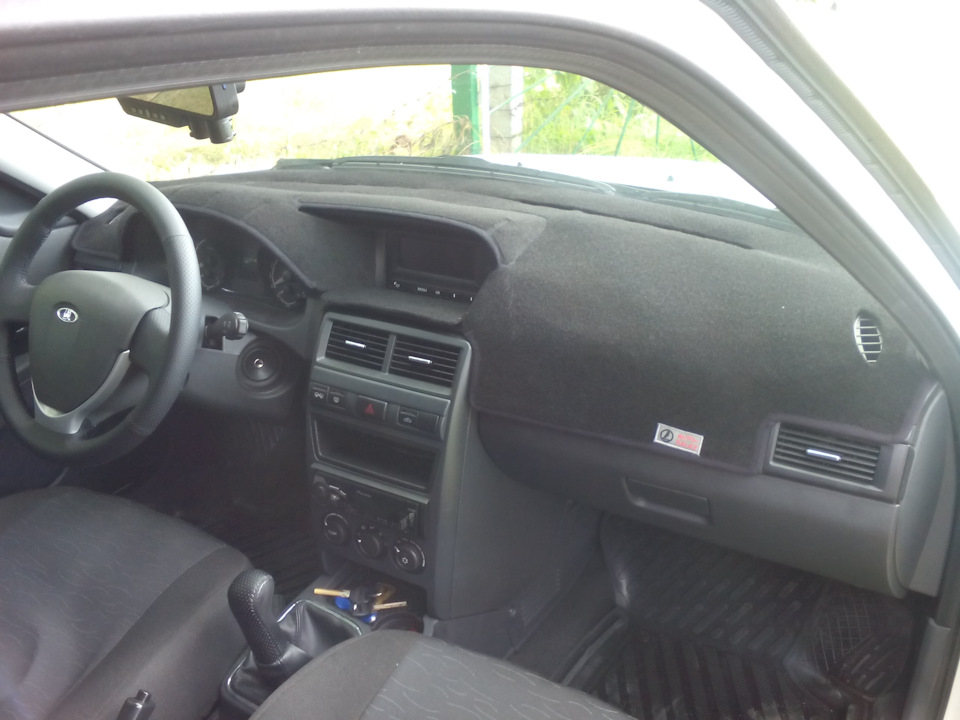

Накидка на панель

Чтобы панель не находилась под прямыми солнечными лучами, которые могут сильно повредить ее, можно установить на панель специальную велюровую накидку. Она придаст эстетичный вид панели и будет выполнять защитную функцию.

Эва коврики

Стандартные коврики Приоры выполняются из резины и в них часто накапливается влага особенно зимой, когда снег начинает таять. Отличная замена стандартным коврикам это EVA-коврики для автомобиля. Они выполнены из специального материала, которой поддерживает одну температуру и летом и зимой в наличия множества ячеек в коврике не дает влаги проливаться, когда коврик извлекается из автомобиля.

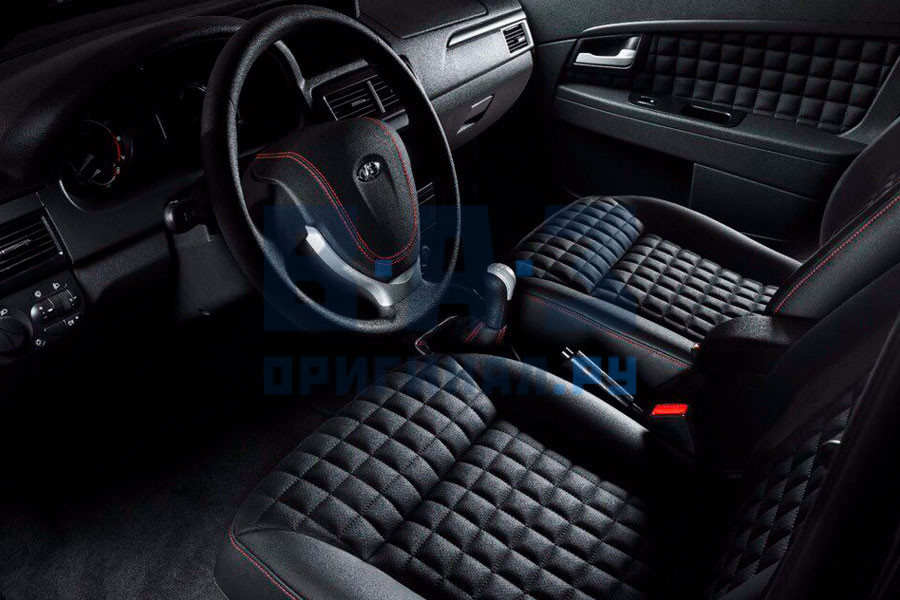

Чехлы

Автомобильные чехлы не только делает автомобиль симпатичнее в салоне, но и сохраняют первозданный вид сидений. Часто в автомобиле приходиться передвигаться в одежде, которая может быть испачкана, а это чревато появлением пятен на сидениях, которые потом может быть сложно вывести. В случае с чехлами и появлением на них пятен можно просто снять их с авто и выстирать в обычной стиральной машине.

Устройство

Система содержит

1. Распределитель воздухообогрева в сборе (левый и правый полукорпуса, заслонки обогрева ног и обогрева стёкол, подвижный рычаг привода заслонок (привод моторедуктором, пять фисксированных положений);
2. Воздухопроводы вентиляции левый и правый, соединяющие боковые овальные окна в полукорпусах распределителя с боковыми дефлекторами (изготавливаются по выдувной технологии);
3. Накладку панели приборов (дефростер) с направляющими лопатками;
4. Сопла обогрева (обдува) боковых стёкол (демистер);
5. Центральный и боковые дефлекторы вентиляции;
6. Воздухопровод обогрева ног (передний);
7. Воздухопроводы обогрева ног задних пассажиров левый и правый.
8. Спойлер.

Принцип действия

Принцип действия аналогичен системе автомобилей ВАЗ десятого семейства.

Подаваемый вентилятором отопителя воздух подаётся в распределитель воздухообогрева, где в зависимости от положения заслонок распределителя нагнетается в каналы обогрева (обдува) стёкол, вентиляции, обогрева ног.

Имеется три фиксированных положения заслонок распределителя воздушных потоков:

1. Обогрев (обдув) стёкол
2. Вентиляция салона
3. Обогрев ног водителя и пассажиров.

Возможны промежуточные положения заслонок, например обогрев (обдув) стёкол – вентиляция и т.д. Управление заслонками распределителя осуществляется вручную посредством горизонтального перемещения рычага на панели центрального дефлектора.

В режимах обогрева (обдува) стёкол и вентиляции воздух подаётся в каналы, образованные внутренними поверхностями стенок воздухопровода вентиляции и каркаса панели приборов (ПП). Каналы изолированы друг от друга.

В канале обогрева стёкол имеются лопатки направляющего аппарата для раздачи воздушного потока по всей поверхности ветрового стекла. Для обогрева стёкол в зоне зеркал заднего вида используются боковые прямоугольные отверстия в каркасе ПП, через которые осуществляется монтаж ПП. В отверстия устанавливаются заглушки с направляющими рёбрами для направления потока воздуха на боковые стёкла в зоны зеркал заднего вида.

Особенностью

устройства распределителя является наличие постоянного П-образного зазора между передней и боковыми кромками заслонки обогрева ветрового стекла и корпусом распределителя, в результате чего на стёкла постоянно осуществляется подача воздуха не зависимо от положения заслонки.

В режиме вентиляции воздух подаётся в канал вентиляции, соединённый в центре с центральным дефлектором и по бокам с боковыми дефлекторами. Для равномерного распределения потока по боковым соплам в центральной части канала вентиляции установлен спойлер, перераспределяющий поток вправо к боковому соплу.

В режиме обогрева ног воздух из распределителя подаётся вниз через канал, открываемый заслонкой обогрева ног, в воздухопровод обогрева ног передний, где по каналам направляется к ногам водителя (в зону носка под педаль акселератора и в зону пятки), переднего пассажира , в туннель пола. Из туннеля пола через боковые вырезы (окна) воздушный поток направляется в левый и правый воздухопроводы к ногам задних пассажиров.

К недостаткам

вышеописанной системы следует отнести:

1. постоянную подачу воздушного потока из распределителя к боковым соплам (дефлекторам) вентиляции через вырезы в боковых стенках корпуса распределителя не зависимо от положения заслонок в распределителе, в результате чего воздушный поток в каналы к ногам недостаточен;
2. потери потока из-за отсутствия необходимого уплотнения в соединении воздухопровода вентиляции и каркаса ПП, канала в туннеле пола и воздухопроводов обогрева ног задних пассажиров;
3. потери потока в неуплотнённых технологических и конструктивных отверстиях, необходимых для изготовления и сборки изделия (механическая сборка с использованием крепёжных нормалей);
4. повышенный шум (аэродинамический) в каналах воздухопроводов вследствие недостаточного сглаживания каналов.

Расположение предохранителей Приоры под капотом

• F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
• F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
• F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
• F4, F6 (60 А) – предохранители силовой цепи генератора;
• F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Блок реле и предохранителей кондиционера Halla

1. предохранитель цепи питания электровентилятора правого (30 А);
2. предохранитель цепи питания электровентилятора левого (30 А).
3. реле электровентилятора правого;
4. реле дополнительное (последовательного включения электровенти-ляторов левого и правого);
5. реле электровентилятора левого;
6. предохранитель цепи питания электровентилятора отопителя (40 А);
7. предохранитель цепи питания компрессора (15 А);
8. реле электровентилятора отопителя;
9. реле компрессора.

Блок реле и предохранителей кондиционера Panasonic

1. Максимальная скорость вентилятора отопителя
2. Правый вентилятор
3. Реле последовательного включения вентиляторов (низкая скорость)
4. Левый вентилятор
5. Предохранитель левого вентилятора (низкая скорость)
6. Правый вентилятор
7. Вентилятор отопителя
8. Компрессор
9. Вентилятор отопителя
10. Компрессор

Накрылся ДМРВ? Не спешите покупать новый

Новый датчик стоит от 2 до 3,2 тыс. руб. Но прежде чем бежать в ближайший магазин или на авторынок, попытаемся привести в чувства старый. Такой способ реанимации не даёт 100% гарантию на восстановление работоспособности. Но попробовать стоит.

Сначала отключите клемму «минус» на аккумуляторной батарее. Демонтируйте датчик с автомобиля. Снимите его с корпуса воздушного фильтра. Разберите устройство с помощью крестообразной отвёртки. Будьте осторожны с платиновыми нитями, не касайтесь их руками и другими предметами. Чистите средством для карбюраторов. Брызните 3–4 раза жидкость на места, обозначенные стрелками на фото. Соберите ДМРВ и установите его на автомобиль.

Сопроводительные фото к процессу

Не прикасайтесь к платиновым нитям в ДМРВ, так можно испортить рабочий датчик

Датчик массового расхода воздуха разбирается с помощью крестообразной отвёртки и плоскогубцев

Датчик массового расхода воздуха можно попробовать реанимировать с помощью жидкостью для карбюраторов

Если немного повезёт, а действовать будете аккуратно, то удастся сэкономить пару тысяч рублей.

В заключение хотелось бы заметить, что падение мощности и увеличение потребления топлива не всегда указывают на неисправность датчика массового расхода воздуха. Но при появлении таких симптомов проверьте ДМРВ в первую очередь. Его начальную диагностику под силу выполнить самостоятельно. Точная проверка проводится на специальном оборудовании на СТО. Будьте внимательны со своим автомобилем – это сэкономит ваши деньги и время.

Проверка автомобиля

Для обеспечения безопасности движения и увеличения срока службы автомобиля необходимо периодически проводить наружный и внутренний осмотр автомобиля. Продолжительность осмотра зависит от того, насколько хорошо вы знаете свой автомобиль и как часто им пользуетесь. В процессе эксплуатации своего автомобиля вы узнаете о темпах расходования масла в двигателе и коробке передач, тормозной и охлаждающей жидкости, надежности работы различных систем и приборов. Это позволит вам в дальнейшем планировать свои действия и время на осмотр автомобиля. Например, если выяснилось, что двигатель достаточно интенсивно (пусть и в пределах нормы) расходует масло, то контролировать уровень масла в поддоне картера двигателя следует чаще. Если же расход масла двигателем вашего автомобиля невелик и за месяц видимого изменения уровня масла нет, можно ограничиться ежемесячной проверкой. Чем привычнее станут для вас действия по осмотру автомобиля, тем меньше времени вы будете на них тратить. Однако, если возникнут трудности в самостоятельном обслуживании автомобиля или появятся подозрения на предмет его неисправности — необходимо обратиться в один из сервисных центров по обслуживанию данной модели авто. Источник

Расположение узлов и агрегатов (вид снизу): 1 — брызговик силового агрегата; 2 — коробка передач; 3 — растяжка передней подвески; 4 — привод левого колеса; 5 — рычаг передней подвески; 6 — штанга стабилизатора поперечной устойчивости; 7 — тяга управления коробкой передач; 8 — реактивная тяга механизма управления коробкой передач; 9 — трубки системы питания и тормозной системы; 10 — дополнительный глушитель системы выпуска отработавших газов; 11 — регулятор давления в гидроприводе тормозных механизмов задних колес; 12 — топливный бак; 13 — балка задней подвески; 14 — основной глушитель системы выпуска отработавших газов; 15 — ниша в днище багажника для запасного колеса

Вид снизу на переднюю часть автомобиля (брызговик силового агрегата для наглядности снят): 1 — тормозной механизм переднего колеса; 2 — поддон картера двигателя; 3 — генератор; 4 — поперечина передней подвески; 5 — стартер; 6 — коробка передач; 7 — привод левого колеса; 8 — штанга стабилизатора поперечной устойчивости; 9 — тяга управления коробкой передач; 10 — реактивная тяга механизма управления коробкой передач; 11 — труба дополнительного глушителя; 12 — привод правого колеса; 13 — растяжка передней подвески; 14 — рычаг передней подвески

Cнаружи автомобиля проверяем: – давление воздуха в шинах: осматриваем их на предмет повреждений; – затяжку болтов крепления колес; – исправность приборов освещения и сигнализации. Проверку работы сигналов торможения можно выполнить без помощника, нажав на педаль тормоза и наблюдая в зеркало заднего вида за отражением света сигналов от стены, например гаража; – отсутствие следов подтекания масла, охлаждающей жидкости, топлива и тормозной жидкости.

В моторном отсеке проверяем: – уровень масла в двигателе; – уровень масла в коробке передач; – уровень охлаждающей жидкости в расширительном бачке системы охлаждения; – уровень тормозной жидкости в бачке гидропривода тормозов; – наличие жидкости в бачке омывателя ветрового стекла; – натяжение ремня привода генератора; – состояние и крепление клемм проводов аккумуляторной батареи.

В салоне автомобиля проверяем: – исправность вакуумного усилителя тормозов; – работу приводов сцепления и коробки передач; – величину хода рычага стояночного тормоза; – исправность звукового сигнала; – исправность очистителя и омывателя ветрового стекла; – исправность контрольно-измерительных приборов; – уровень топлива в баке; – регулировку зеркал заднего вида; – исправность механизмов блокировки дверных замков.

Где находится клапан EGR

Упомянутое устройство стоит непосредственно на двигателе вашего автомобиля. В различных моделях исполнение и место расположения может быть разным, однако, нужно ориентироваться по местоположению впускного коллектора. Обычно от него идет труба. Также клапан может быть установлен на впускном коллекторе, во всасывающем тракте или на блоке дроссельных заслонок. К примеру:

Клапан EGR на Форд Транзит VI (дизельный) находится в передней части двигателя, справа от масляного щупа

Клапан EGR на Шевроле Лачетти виден сразу же при открытии капота, он расположен за модулем зажигания

Клапан EGR на Опель Астра G находится под правым верхним углом защитной крышки двигателя

Еще несколько примеров:

Клапан EGR на BMW E38

Клапан EGR на Ford Focus

Клапан EGR на Opel Omega

Устройство и принцип функционирования системы охлаждения движка «десятки».

Любая система охлаждения призвана не только охлаждать детали, но и выполнять некоторые другие функции, а именно:

• вентиляции и кондиционирования, производя нагрев воздуха в системе отопления;
• охлаждения воздуха в турбонаддуве;
• охлаждения в АКПП рабочей жидкости;
• охлаждения смазки, а точнее масла в данной системе.

Устройство системы охлаждения инжекторного двигателя ВАЗ 2110.

1. Радиатор отопителя
2. Пароотводящий шланг радиатора отопителя
3. Шланг отводящий
4. Шланг подводящий
5. Датчик температуры охлаждающей жидкости (в головке блока)
6. Шланг подводящей трубы насоса
7. Термостат
8. Заправочный шланг
9. Пробка расширительного бачка
10. Датчик указателя уровня охлаждающей жидкости
11. Расширительный бачок
12. Выпускной патрубок
13. Жидкостная камера пускового устройства карбюратора
14. Отводящий шланг радиатора
15. Подводящий шланг радиатора
16. Пароотводящий шланг радиатора
17. Левый бачок радиатора
18. Датчик включения электровентилятора
19. Электродвигатель вентилятора
20. Крыльчатка электровентилятора
21. Правый бачок радиатора
22. Сливная пробка
23. Кожух электровентилятора
24. Зубчатый ремень привода механизма газораспределения
25. Крыльчатка насоса охлаждающей жидкости
26. Подводящая труба насоса охлаждающей жидкости
27. Шланг подвода охлаждающей жидкости к дроссельному патрубку
28. Шланг отвода охлаждающей жидкости от дроссельного патрубка
29. Датчик температуры охлаждающей жидкости в выпускном патрубке
30. Трубки радиатора
31. Сердцевина радиатора

Принцип работы системы охлаждения инжекторного двигателя.

Ежели говорить непосредственно о системе охлаждения ВАЗ 2110, то она является жидкостной, ее циркуляция происходит в принудительном порядке, а заливка осуществляется в расширительный бачок.

Основой для создания жидкости, используемой в данной системе, является вода в совокупности с этиленгликолем. Такая жидкость способна замерзнуть только при максимально низких температурах, а также создавать повышенную температуру кипения. С помощью добавления в нее различных присадок можно увеличить срок работы сальника, а также замедлить процесс коррозии самой системы. Полная заливка жидкости требует последней в объеме 7,8 литра.

Движение же жидкости по всей системе охлаждения ВАЗ 2110 инжектор обеспечивается с помощью центробежного насоса, который закреплен в блоке цилиндров и включается в работу благодаря зубчатому ремню привода ГРМ.

Как известно, жидкость постепенно нагревается от трения рабочих поверхностей деталей. И уже в зависимости от достигнутой температуры жидкости система охлаждения циркулирует изначально по малому кругу, а после нагрева начинает двигаться уже по большому. То есть когда достигается определенная точка нагрева, срабатывает термостат, после чего он открывается и меняет направление движения жидкости. Данный процесс уже регулируют пара клапанов, находящихся в этом термостате. В нем перепускной клапан регулирует движение охлаждающей жидкости по малому кругу, а основной – по большому. Таким образом, при открытии одного из этих клапанов, другой закрывается, и наоборот.

До тех пор пока хорошо двигатель не прогреется, перепускной клапан находится в открытом положении, а жидкость охлаждения перетекает по малому кругу через блок цилиндров, дроссельную заслонку и радиатор обогревателя. Этот отопительный радиатор встроен непосредственно в систему охлаждения мотора, посему, когда жидкость через него проходит, осуществляется обогрев салона автомобиля.

В тот момент, когда происходит нагрев охлаждающей жидкости до 85°С, начинает открываться основной клапан термостата при закрытии перепропускного. В этот момент охлаждающая жидкость проходит одновременно и по малому, и большому кругу. А уже при 102°С – жидкость поступает в радиатор, перетекая при этом только по большому кругу. Там, благодаря потоку воздуха извне происходит ее охлаждение.

Получается, что инжекторная система мотора ВАЗ 2110 устроена таким образом, что если поток воздуха плохо производит охлаждение жидкости, то с помощью сигнала электронного блока управления автоматически включается вентилятор. А в случае сильного нагрева жидкости начинает происходить увеличение ее в объеме, и тогда ее излишки возвращаются назад в расширительный бачок. В данном бачке располагается клапан, который и поддерживает необходимое давление в системе.

Контролировать и проверять уровень охлаждающей жидкости нужно только при холодном силовом агрегате авто. Если заметите регулярное ее уменьшение, то обязательно проверьте всю систему на герметичность. Ну, а полную замену охлаждающей жидкости в ВАЗ 2110 инжектор необходимо делать через каждые 75000 километров пробега.
