Введение

ВАЗ-2106 является одним из наиболее распространённых автомобилей отечественного производства. Созданный на базе модели люкс ВАЗ-2103 почти 50 лет назад вариант 2106 отличен от своего прототипа отсутствием хромированных изделий, которыми изобилует ВАЗ-2103. Более поздняя модель ВАЗа получила новые бампера, претерпела дизайн задней оптики. Однако, несмотря на такие важные, на первый взгляд, улучшения, машина далека от идеала, ввиду чего грамотный тюнинг фар ВАЗ-2106 способен модернизировать и усовершенствовать авто, придать ему более красивый экстерьер и при этом улучшить освещение, исходящее от заводских фар.

Введение

Лада 2106 Euphoria — винтажная технологичность из Белоруссии

Очередной «автомобиль от деда» из Белоруссии, который реанимировали и возродили в новом качестве, что даже сейчас вызывает чувство эйфории, тихой радости и блаженства. Скажем сразу, что внешне очень мало изменений по кузову, только заменены переднее и боковые стекла от ВАЗ-2105, установлены обеленные подфарники и поворотники, прозрачные задние фонари, линзовые чешские головные фары. В салоне проведена шумоизоляция, плоставлены кастомные приборы, электростеклоподъемники «FORWARD» и хромрованный педальный узел.

Основным экстерьерным элементом, на который сразу обращаешь свое внимание, являются белые кованные диски SLIK L186S, обутые в резину Yokohama Parada Spec-2 PA01. Были также проведены и некоторые работы по двигателю и подвеске

Например, установлен карбюратор Solex 2108, бесконтактная система зажигания, выпускной коллектор MG-RACE, облегченный маховик, сцепление SACHS от «Нивы».

Установлены спереди и сзади пружины Фобос Спорт-50мм, амортизаторы Plaza Sport50, вся подвеска на полиуретане, спереди усиленные стойки стабилизатора SS20, шаровые Трек TRS Sport. Сзади стабилизатор «Тюнинг Авто» 20 мм, стойки стабилизатора 2110.

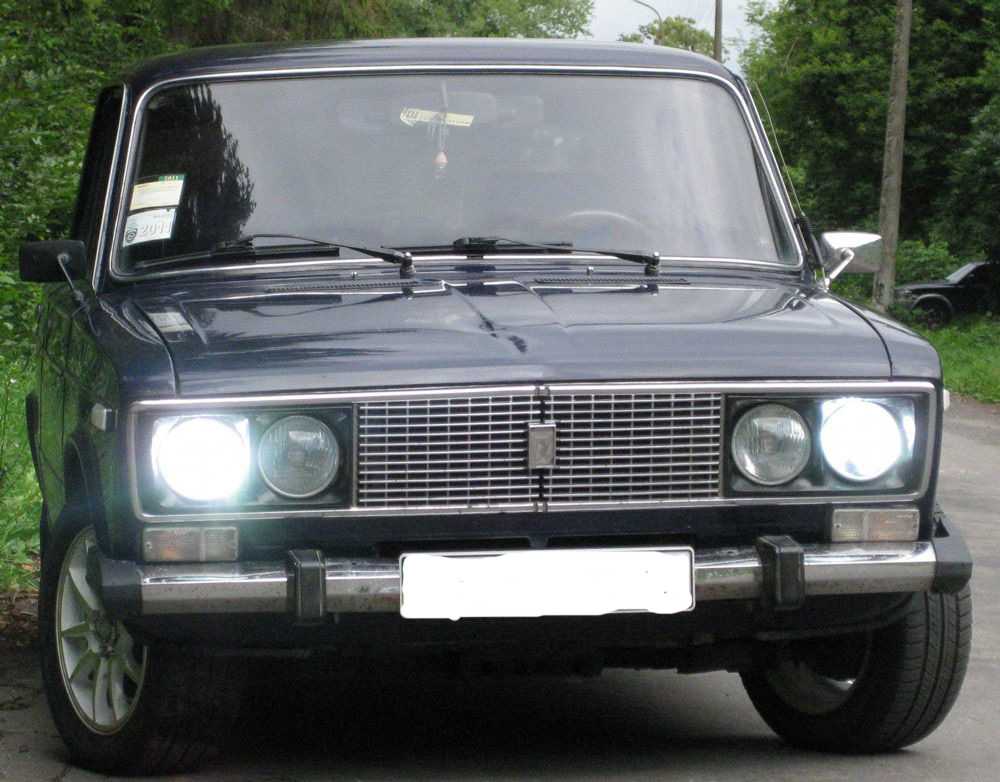

Какие фары используются на ВАЗ 2106

Головная оптика на ВАЗ 2106 представляет собой блок, в котором расположены две фары: дальний свет и ближний. Лампочка ближнего света установлена ближе к краю кузова. Элементы имеют раздельное подключение и переключаются механически через кнопку или рычаг в салоне. Штатно для Жигулей использовались галогеновые лампы с цоколем Н4 на 12 Вольт, мощностью 60/55 Вт.

Галогеновые лампы остаются самыми востребованными и сегодня, многие при замене используют современные образцы оптики от Бош или Осрам. Следует учитывать, что согласно правилам эксплуатации освещения для ВАЗ 2106 в фары можно устанавливать только галогеновые лампы.

Биксенон

Многие водители решаются на замену штатных галогеновых ламп на современные биксеноны. Главное отличие стандартной ксеноновой от биксеноновой лампы в том, что биксенон используется для дальнего и ближнего света, меняя яркость и длину светового потока в зависимости от угла наклона защитной шторки в блоке фары.

При монтаже ксеноновой лампы потребуется переоборудовать корпус фары и установить блок розжига. Принцип работы основан на свечении газовой смеси после поступления высокочастотного импульса, в конструкции нет стандартной нити накаливания.

Ксеноновые лампы более практичны в сравнении с галогенными, имеют увеличенный на 200 % срок эксплуатации, дают ровный белый свет, приближенный к дневному, термоустойчивы.

Тюнинг предполагает замену как всех четырех ламп головного освещения, таки и установку двух комплектов. По уровню освещения две биксеноновых фары обеспечивают весь спектр освещения автомобиля. Рассеиватель покрывают хром-краской.

Светодиодные лампы

Как альтернативу ксенону используют светодиодные блоки. Для комплектации ВАЗ самыми востребованными считаются комплекты Sho-Me G1.2 H4 30W. В корпус фары монтируются по три блока светодиодов, которые обеспечивают головное освещение. Преимущество светодиодных фар в сравнении со штатной оптикой:

элементы виброустойчивы;
для каждого блока установлена влагозащита;
на 50 % дешевле, чем ксеноновые лампы;

Главным преимуществом светодиодного освещения перед ксеноновым остается качество. Луч дальнего света не ослепляет водителей встречного транспорта, легко корректируется. Из недостатков светодиодов отмечают высокое энергопотребление.

Самодельный гусеничный вездеход с кузовом ВАЗ-2106

Совершенно другой подход к внедорожному преобразованию ВАЗ-2106, чем предыдущий вариант. Вот так наши «Кулибины» могут совместить несовместимое. Перед нами «шестерка» на гусеничном ходу! Проходимость – феноменальная: то что нужно для Российских дорог.

Этот «шестерочный-трак» сделали в Свердловской области. Двигатель, КПП и кузов взяли от ВАЗ-2106. На кастомную раму была установлена самодельная подвеска из ВАЗовских деталей (стойки, колеса, задние мосты). Ведущие звёздочки изготовлены из автомобильных колёсных дисков, гусеницы — из транспортёрной ленты, траки — из разрезанной вдоль профильной трубы.

Как полагается для гусеничной техники управление осуществляется за счет притормаживания соответствующей гусеницы. Для понижения оборотов штатного двигателя пришлось сделать понижающий редуктор. При этом это «диковинное» транспортное средство имеет максимальную скорость в 30 км/ч по пересеченной местности.

Стекла

При переоборудовании заводских блоков фар вместо каленых, тяжелых стекол используют акриловые или поликарбонатные элементы. При выборе следует учитывать диаметр нового стекла, подгоняя его под размер штатных блоков.

Акриловые фары изготавливаются путем термоусадки, используя в качестве матрицы старое стекло. Минимальная толщина новой фары из оргстекла — 4 мм. Преимущества акрилового блока — низкая стоимость, возможность изготовить в мастерской. К недостаткам относится быстрый износ детали. Акрил быстро покрывается микротрещинами после удара гравием, вылетевшим из под колес впереди идущего транспорта, теряет прозрачность после перегрева. Рекомендуется дополнительно защищать фары бронированной пленкой.

Поликарбонатные фары в два раза легче, чем стекло, отличаются повышенной стойкостью к механическим повреждениям. В сравнении с акриловыми, поликарбонатные стекла не мутнеют со временем и не теряют светопропускной способности, устойчивы к перепадам температуры.

Регулировка фар ВАЗ 2106

Схема включения фар


1 – фары; 2 – блок предохранителей; 3 – спидометр с сигнализатором включения дальнего света фар; 4 – реле включения ближнего света фар; 5 – переключатель света фар;	6 – реле включения дальнего света фар; 7 – генератор; 8 – выключатель наружного освещения; 9 – аккумуляторная батарея; 10 – выключатель зажигания.

Схема регулировки фар


а – наружные фары; б – внутренние фары; 1 – горизонтальная линия, соответствующая центрам фар; 2 – линия, проходящая через центры световых пятен;	А и В – вертикальные линии, соответствующие центрам наружных фар; С и Е – вертикальные линии, соответствующие центрам внутренних фар; О – осевая линия; h – расстояние центров фар от пола.

Порядок выполнения

Правильность регулировки фар проверяем по расположению световых пятен на экране (см. рисунок).
Проверяем и регулируем фары на ровной горизонтальной площадке. Экраном может послужить лист фанеры (приблизительно 1,0 м высотой и 1,7–2,0 м длиной), светлая стена здания, ворота и т.п. Полностью заправленный автомобиль с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстоянии 5 м между ним и фарами. Проверяем и при необходимости доводим до нормы давление в шинах. Сажаем помощника на место водителя. Чтобы кузов принял правильное положение относительно колес, качаем автомобиль за крыло. Начинаем регулировку с наружных фар. Мелом размечаем экран, как изображено на рисунке а. Расстояние между нанесенными на экране метками, соответствующими центрам наружных фар, должно быть 1180 мм.
Одну из наружных фар закрываем куском картона или ткани и включаем ближний свет.

Крестообразной отверткой, вращая регулировочный винт, расположенный над фарой, совмещаем горизонтальную границу пучка света с нижней линией на экране.

Рамки фар имеют специальные выемки для доступа к регулировочным винтам. Если один из винтов оказался закрыт – снимаем рамку (см. Замена решетки радиатора).

Вращая второй регулировочный винт, расположенный, если смотреть по ходу автомобиля, справа от правой фары (слева от левой), совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары на экране.

Так же регулируем наружную фару с другой стороны автомобиля.
Размечаем экран, как показано на рисунке б. Расстояние между нанесенными на экране метками, соответствующими центрам внутренних фар, 840 мм. Закрываем наружные фары картоном или тканью и включаем дальний свет фар. Попеременно закрывая внутренние фары и вращая регулировочные винты, выставляем центра пучков света, как изображено на рисунке. Винт над фарой изменяет положение пучка по вертикали…

…а слева – по горизонтали.

Регулировать фары лучше в темное время суток либо в пасмурную погоду.

Видео про «Регулировка фар» для ВАЗ 2106

Регулировка фар

Переделка света. Ближний + Дальний на ваз 2106

Усовершенствование ближнего света в ВАЗ 2103-06

Советы по выбору лампочек для фар

При выборе лампы для замены в фарах ближнего света необходимо учитывать следующие критерии:

Вид. Новая лампочка обязательно должна быть такой же, как и ранее установленная, либо соответствовать параметрам управления. Например, для ксенона и светодиодов требуется регулятор светового потока. В противном случае, оснащение фар такими светильниками будет противоречить правилам и препятствовать прохождению техосмотра.
Конструкция. Лампы делятся на однонитевые – только ближнего света H7, и двухнитевые – H4 – ближнего и дальнего. Выбор зависит от самой фары. Они могут иметь одно посадочное гнездо (под один светильник) либо два отсека – под два прибора освещения.
Мощность. По этому показателю лампы при замене должны соответствовать заводскому стандарту, иначе, в стремлении повысить освещаемость трассы можно ослепить встречного участника движения и спровоцировать аварию.
Цоколь. При замене лампы лучше всего взять с собой в автомагазин старую и соотнести по ней размеры посадочного места новой модели.
Количество экземпляров. При хорошем качестве, гарантии и надежности производителя лучше купить несколько экземпляров с запасом, чем в экстренной ситуации остаться без ближнего света.
Бренд. Наиболее известными производителями с хорошим качеством продукции на сегодня являются Bosch, Philips, Osram, Koito и другие.

Помимо всех вышеприведенных факторов при покупке лампы для замены в фарах ближнего света нужно учесть условиях, в которых они будут эксплуатироваться. Степень влагозащищенности – очень важный параметр при их выборе.

Какие лампы подходят

Фары ближнего света – наиболее часто эксплуатируемый элемент оптики любой модели легкового авто. Многие их используют не только с наступлением сумерек, но и в качестве дневных ходовых огней. Именно поэтому они быстро выходят из строя. На модели ВАЗ серии 2106 штатно устанавливается лампа с цоколем H4 на 12 вольт, мощностью потребления 55 Вт. Характерными особенностями такого светильника является наличие двух нитей – что обусловливает его работу в двух режимах – дальнем и ближнем.

Существуют несколько разновидностей ламп для автофар ближнего света:

Лампочка накала – устаревшая модель, быстро перегорает, характеризуется низкой энергоэффективностью, практически не применяется у современных производителей.
Галогеновые. Наиболее популярные. Имеют хороший срок службы и достаточную для дорожных условий яркость и прочие светотехнические параметры.
Ксеноновые. Отличаются хорошим ярким в 3 раза более сильным, чем у галогеновых аналогов свечением белого цвета. Недостатки – требуют дополнительно установки блока розжига, кроме того, могут ослеплять встречных участников дорожного движения.
Светодиоды. Отличаются лучшими характеристиками – долговечностью до 100 тыс. часов, высокой яркостью, малым потреблением энергии, отсутствием перегрева. Однако дорого стоят и требуют для полноценной работы специальной конструкции отражателя.

Виды ламп ближнего света

дешевые лампы с вольфрамовой нитью. Они быстро перегорают и слабо светят;
галогенные лампы дороже стоят, но у них хорошая светоотдача и долгий ресурс;
ксеноновые лампы стоят еще дороже, но светят еще ярче. Они запрещены, так как ослепляют водителей встречных машин;
светодиодные стоят еще дороже, но у них долгий ресурс и низкое энергопотребление.

Штатную лампу в фарах можно заменить на любую из вышеперечисленных, главное подобрать, чтобы подходил цоколь. Во время замены рекомендуется менять на обоих фарах, чтобы не было разности освещения.

Не важно какого вида лампу вы выберете, но мощность лампочки должна быть не более 55 Ватт. Если больше, то ближний свет будет ослеплять водителей встречных авто

Маркировка на упаковке лампочек будет такой — 12V/55W.

Как настроить свет фар на ВАЗ-2106

Если вы делали разметку по схеме, то необходимо, чтобы расстояние между отметками, совпадающие с центрами наружной оптики, составляло 118 сантиметров. Добившись этого, выполняем перечисленные ниже действия:

закрываем одну из фар тканью или картоном и активируем ближний свет;
с помощью крестовидной отвертки крутим винт регулировки таким образом, чтобы горизонтальная граница светового пучка совпадала с нижней линией на фанере или на стене;
посредством другого регулировочного винта добиваемся того, чтобы точка пересечения наклонной и горизонтальной границ совпала с вертикальной линией центра оптического оборудования;
повторяем процедуру для другой наружной фары автомобиля, предварительно закрыв картоном или плотной тканью уже отрегулированную оптику;
включаем дальний свет, закрываем обе наружные фары и добиваемся, чтобы пучки света внутренней оптики совпадали с соответствующими линиями на экране.

Как видите, все довольно просто. Регулировочные винты дают возможность отцентровать свет фар, исключить ситуацию, в которой оптика будет освещать дорожное покрытие или пространство высоко над машиной. Специальный винт, расположенный непосредственно над фонарями, позволяет легко настроить положение светового пучка по вертикали.

Располагаются регулировочные винты в специальных посадочных местах, расположенных под рамкой. Именно поэтому необходимо снимать облицовку – это дает возможность получить доступ к ним.

Если у вас что-то не получается, то не стоит расстраиваться. В любой момент вы можете воспользоваться услугами профессионалов, которые с помощью специального оборудования выполнят регулировку света фар с высочайшим уровнем точности.

Задние фары

Задний фонарь на Жигулях состоит из четырех ламп, расположенных в одном корпусе:

указатель поворота;
габарит;
лампочка заднего хода;
стоп-сигнал.

Блок закрыт стеклом или пластиком с отдельными ячейками под каждую фару. Менять лампы в задних фарах необходимо после того, как демонтирована обшивка багажника, поскольку гайка крепления рассеивателя находится в салоне. Патрон лампы освещения номерного знака расположен возле задних фар. Процесс замены лампочек в заднем блоке проходит по этапам.

Придерживая одной рукой рассеиватель, открутить гайку, расположенную в багажнике.
Снять рассеиватель.
Слегка нажать на лампу.
Повернуть против часовой стрелки.
Выступы на цоколе должны совпасть с зазорами в патроне.
Вытащить лампочку.
Провести замену в обратном порядке.

Рассеиватель, перед тем как его затягивают гайкой, всегда устанавливается в блок-фару снизу и только затем прижимается рукой по всей площади.

Задние фары

Задний фонарь на Жигулях состоит из четырех ламп, расположенных в одном корпусе:

указатель поворота;
габарит;
лампочка заднего хода;
стоп-сигнал.

Придерживая одной рукой рассеиватель, открутить гайку, расположенную в багажнике.
Снять рассеиватель.
Слегка нажать на лампу.
Повернуть против часовой стрелки.
Выступы на цоколе должны совпасть с зазорами в патроне.
Вытащить лампочку.
Провести замену в обратном порядке.

Стекла

Внешний тюнинг.

Проводится в том случае, если вам хочется изменить облик вашей шестерки. Прежде, чем приступать к работе, проверьте состояние кузова авто.

При наличии следов ржавчины, вмятин, сначала устраните их. В противном случае пройдет немного времени и ваш тюнингованный автомобиль придется переделывать.

Их внешний вид и качество оставляют желать лучшего. Установка галогеновых или ксеноновых ламп значительно улучшат освещение. При замене ламп не забывайте о стандартах. Лучше выбрать хорошего производителя.

Обвес

К ним относятся бамперы, задний и передний, боковые юбки. Тюнинг с помощью обвесов – это самый недорогой способ изменить внешний вид автомобиля.

Колесные диски

Одним из элементов внешнего тюнинга является замена классических дисков на литые. Такие диски выглядят более эстетично.

Помимо красоты, замена дисков носит утилитарный характер:

Литые диски более легкие, а значит, уменьшится нагрузка на подвеску;

Литые диски лучше охлаждаются. Некоторые модели литых дисков имеют дополнительные вентиляционные отверстия, благодаря которым происходит дополнительное охлаждение тормозов.

Выбираем диски

Как подобрать диски на машину? Зная заводские параметры колес авто это сделать совсем не трудно. Увеличивая диаметр диска, при этом уменьшая профиль резины, мы сохраним общий диаметр колеса, далее нужно смотреть на ширину диска. Если вы выбрали размер, значительно превышающий заводской — помните, наверняка у него будет и ширина больше, возникает вопрос, встанут ли это диски в родные арки. Если, например, вылет будет большим, то можно цеплять колесом об арку. Разумеется, нужно учесть сверловку (диаметр центров крепежных отверстий).

Диаметр диска можно увеличить за счет уменьшения профиля резины. Здесь мы получим значительный плюс к управляемости, так как машина будет менее шаткая в поворотах. Перед тем как купить новые диски в магазине, с запланированным диаметром, помните, что ширина диска и его вылет — тоже очень важная техническая характеристика диска.

Если не правильно подобрать эти параметры, может случиться так, что колесо будет выпирать за арку и «шеркать» об нее на неровностях дорог. Согласитесь, не очень приятное явление. Плюс ко всему, грязь с колес будет сильно разбрасываться по машине. Чаще придется ее мыть.

Кроме литых дисков существуют еще кованные или легкосплавные. Кованными эти диски называются потому, что производятся они методом объемной штамповки. По прочности и пластичности кованные превосходят литые диски. А вес их меньше на 30%. Правда, цена их намного выше литых и стальных штампованных дисков.

доработка и тюнинг передних фар

Блок фара может демонтироваться для ремонта, замены на новую, либо для тюнинга или доработки. В этой статье расскажем про снятие и разборку фары ВАЗ десятого семейства в зависимости от ее производителя (Bosch или Киржач).

Чем лучше освещается обочина дороги, тем безопаснее становится езда. У иномарок на этот случай есть опция «адаптивное освещение при повороте», русские же автомобили пока отстают от зарубежных автомобилей. Улучшить освещение края дороги можно поменяв противотуманные фары и указатели поворотов местами.

Конкурс на самый оригинальный тюнинг головной оптики среди ВАЗ десятого семейства.Требования для участия: фотографии фар после тюнинга.Набор заявок с 02 по 15 декабря 2013г. включительно.Голосование с 16 по 31 декабря 2013г. включительно.

Чтобы сделать свой автомобиль привлекательным штатную оптику меняют на альтернативную, например, на фары ProSport. А если хотите, чтобы машина была уникальной на все 100%, тогда сделайте тюнинг фар ПроСпорт своими руками.

ProSport тюнинг знаком многим, это широкий ассортимент деталей не только для ВАЗ, но и для иномарок. Если говорить про фары ПроСпорт для «десятки», тогда все отзывы подходят под категорию «красивые, но не светят». Пробуем разобраться в том, как их можно переделать своими руками.

С появлением светодиодов и LED лент возможности для тюнинга автомобиля существенно расширились. Конкретным примером может служить установка подсветки линз фар ВАЗ 2110.

Светят или светятся? Для поисков истины, я решил провести комплексные испытания (в силу своих возможностей), основным экземпляром которых – стал комплект одних из самых популярных и интересных (на мой взгляд) передних фар с интегрированным поворотником – ProSport (ПроСпорт). Естественно для полноты картины, в статье у данной оптики будет много конкурентов, но обо всём по — порядку.

Замечали когда-нибудь, что фары ВАЗ 2110 «АвтоСвет» (Киржач) слепят встречных в темное время суток даже без колхозного ксенона? На самом деле это очередной недостаток «десяток», когда пучки ближнего и дальнего света практически совпадают по высоте. Узнаем, как откорректировать световой пучок фар ВАЗ 2110 с линзами.

Многие автовладельцы замечают, что на автомобиле потеют стекла фар. Это неприятная ситуация, причин которой может быть несколько. Пробуем разобраться почему запотела фара и что делать в этом случае.

Свет фар ближнего и дальнего света не устраивает многих водителей. В одном случае он слишком тусклый, в другом фары светят низко. Решить последнюю проблему можно путем простой доработки, которая займет 5 минут времени, но эффект будет поразительный.

Регулировать световой пучок фар приходится довольно часто, особенно на универсалах, когда багажник автомобиля сильно загружен и свет направлен в глаза встречных водителей. Если в один момент Вы заметили, что упал отражатель и корректировка света не работает, то можно попробовать сделать ремонт фары 2110 своими руками.

Представьте, что Вы никогда не пользуетесь дальним светом фар, тогда бесполезные части фары можно использовать, как дополнительный ближний свет. Разберемся, как избавится от дальнего света и установить на их место ближний.

Накладки на фары автомобиля по-другому называют ресничками. Такой тюнинг фар способен значительно приукрасить внешний облик машины, причем с минимальными затратами времени и средств. Учимся, как сделать реснички на фары своими руками.
