Амортизатор натяжителя приводного ремня лифан х60

Диагностика неисправностей

На неисправность или износ натяжителя ремня генератора указывают следующие признаки:

фары светят тускло;
световая индикация на приборной панели кажется не такой яркой, как обычно;
обогрев салона работает с перебоями;
звуковая сирена автомобиля стала более глухой и низкой;
увеличились интервалы в работе стеклоочистителей и сигналов поворота;
показатели зарядки аккумулятора отсутствуют;
узел натяжителя ремня генератора издает свистящий звук, гул или писк;
при включенном двигателе ролик или ремень вибрируют.

При наличии хотя бы одного из перечисленных выше признаков проводим диагностику состояния натяжителя ремня генератора. Все операции выполняем в определенной последовательности.

Шаг 1. Открываем капот автомобиля и проводим визуальный осмотр узла. При выявлении трещин, следов ржавчины, несоосности блока натяжителя или рычага натяжителя меняем, налаживаем или регулируем изношенные детали.

Шаг 2. Заводим двигатель и наблюдаем за работой узла

Обращаем внимание на вибрацию, шум (скрип, треск, свист), сопротивление во время вращения, биение рычага во время работы и прочие отклонения от нормы. Если из узла раздаются посторонние звуки – пытаемся понять, какая деталь является их причиной. Шаг 3

Проверяем исправность ролика. Для этого запоминаем положение ремня генератора и снимаем его с узла, предварительно ослабив регулировочную гайку. Далее приступаем к осмотру ролика. Его поверхность должна быть ровной, без глубоких зазубрин и прочих повреждений, которые способствуют износу ремня. Крутим ролик и наблюдаем за тем, чтобы вращение было свободным, ролик не заедал. Если ролик в порядке – устанавливаем его на прежнее место

Шаг 3. Проверяем исправность ролика. Для этого запоминаем положение ремня генератора и снимаем его с узла, предварительно ослабив регулировочную гайку. Далее приступаем к осмотру ролика. Его поверхность должна быть ровной, без глубоких зазубрин и прочих повреждений, которые способствуют износу ремня. Крутим ролик и наблюдаем за тем, чтобы вращение было свободным, ролик не заедал. Если ролик в порядке – устанавливаем его на прежнее место.

Шаг 4. Проверяем целостность ремня. На его поверхности не должно быть отслоений или трещин, при наличии которых ремень необходимо заменить

Особое внимание обращаем на равномерность износа ремня. При одностороннем износе осматриваем кронштейн или шпильку крепления ролика. Возможно, эти детали согнуты или перекошены

Если перекос не устранить, то новый ремень прослужит не долго

Возможно, эти детали согнуты или перекошены. Если перекос не устранить, то новый ремень прослужит не долго.

Шаг 5. Проверяем натяжение ремня. Для этого при остановленном двигателе автомобиля ухватываемся за ремень и пытаемся провернуть его на 90 градусов по часовой стрелке. Если угол поворота ремня отклоняется от 90 градусов, то его нужно отрегулировать.

ВНИМАНИЕ! Специалисты рекомендуют проверять натяжение приводного ремня генератора не реже, чем раз в неделю, и постоянно иметь в аварийном запасе новый ремень

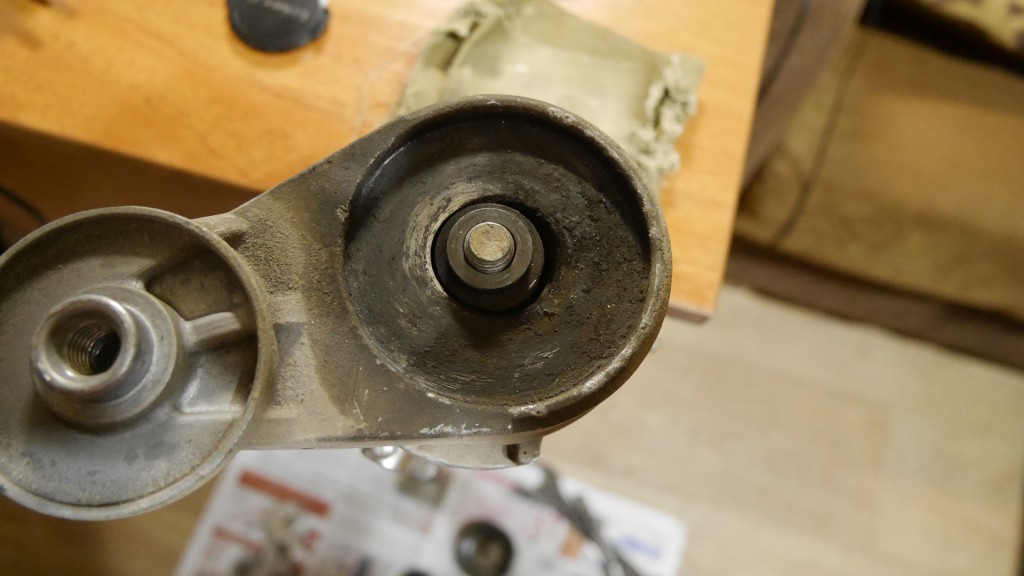

Устройство натяжителя

В конструкцию натяжителя входят следующие элементы:

ремень;
ролик;
кронштейн;
соединительные болты и гайки.

Ролик представляет собой подшипник с посадочной втулкой внутри и пластиковым покрытием снаружи. По ролику перемещается ремень. Ролик закреплен на кронштейне, который, в свою очередь, крепится к двигателю автомобиля с помощью болтов и гаек.

Существует две модификации натяжителя:

Эксцентриковый. Включает подшипник, пластиковую накладку и втулку. Во втулке есть сквозное отверстие, которое смещено относительно центра. Это отверстие служит для закрепления ролика на двигателе автомобиля. Чтобы получить необходимое натяжение ремня, эксцентрик вращают, а затем фиксируют полученный результат с помощью болта.
Кронштейновый. В данной модификации ролик неподвижно закреплен на кронштейне. Конструкция крепится к силовой установке с помощью болтов. Чтобы отрегулировать натяжение ремня, кронштейн перемещают относительно двигателя. Эта модификация сложнее эксцентриковой, но от этого она не становится менее надежной.

Некоторые автозаводы устанавливают в свои автомобили ролики с пружинным кронштейном. В такой конструкции пружина самостоятельно регулирует натяжение ремня, то есть узел является саморегулирующимся.

Какое бы устройство ни имел натяжитель ремня, перечень его главных элементов остается неизменным.

ВНИМАНИЕ: Слабым местом любого натяжителя является подшипник, который постоянно находится под нагрузкой и быстро изнашивается. Этот элемент рекомендуют менять при каждой замене ремня

Как поменять ремень генератора Lifan Solano своими руками

Отдельные ремни для генератора, ГУР и системы кондиционирования усложняют конструкцию и обслуживание автомобиля, но так кажется только на первый взгляд. На самом деле менять ремень с двумя шкивами и одним роликом намного проще, чем с батареей шкивов и роликов. Да и надёжность работы каждого из узлов повышается, а в случае ослабления или обрыва ремня страдает только один из трёх узлов, а не все сразу.

Чтобы снять ремень гидроусилителя, достаточно ослабить болт крепления, но вытащить его так не удастся – придётся откручивать болт полностью, чтобы снять кронштейн и вытащить ремень.

Для снятия генераторного ремня необходимо открутить верхний крепёжный болт, а затем нижний регулировочный. Сдвигаем генератор, ослабляя натяжение, снимаем ремень.

Чтобы поменять ремень кондиционера, выполняем аналогичные действия: отпускаем болт на шкиве, а затем ослабляем натяжку регулировочным болтом. После замены ремней выполняем их натяжку, как описано в предыдущем разделе. Если рукой определить степень провисания сложно (например, для ремня кондиционера), можно использовать другой способ: вам нужно повернуть ремень вертикально, под углом 90°. Если это можно сделать, но с трудом, значит, ремень натянут правильно.

Возможные неисправности

Рассмотрим возможные неисправности натяжителя и пути их устранения.

Износ ролика. За свой жизненный цикл роликовый подшипник совершает огромное количество оборотов. Постоянно двигаясь и находясь в напряжении, он быстро выходит из строя. Чтобы проверить состояние подшипника нужно снять ремень генератора. Неисправный подшипник вращается неравномерно, во время работы издает шум.

Дефекты на поверхности ролика. Для различных марок автомобилей выпускают ролики из пластика, стали или нейлона. Их поверхность может быть гладкой или ребристой. На поверхности ролика не должно быть трещин, зазубрин и следов износа. Если такие дефекты имеются, ремень будет врезаться в поверхность ролика и быстро изнашиваться. Для решения проблемы необходимо заменить ролик натяжителя.

Трещины и следы ржавчины. Если из натяжителя капает ржавчина, либо потеки ржавчины имеются между рычагом и основанием, значит, натяжитель поврежден или его компоненты изношены. Чаще всего ржавчина концентрируется в районе монтажных болтов и ограничителей хода натяжителя.

Износ рычага натяжителя. Чтобы провести диагностику рычага, нужно провернуть натяжитель на полный ход, прикладывая усилие к рычагу гаечным ключом. Рычаг должен двигаться свободно, без усилий. Если рычаг скрипит и залипает, его нужно заменить.

Ослабление пружины. Если компоненты, приводимые в движение ремнем, не вращаются, а сам ремень при проскальзывании визжит, значит ослабла пружина натяжителя. В целях диагностики рычаг натяжителя перемещают на полный ход с помощью гаечного ключа. Если при перемещении рычага не приходится прикладывать никаких усилий, либо эти усилия минимальны, значит, пружина ослабла. В этом случае натяжитель следует заменить.

Несоосность блока натяжителя. Если монтажный кронштейн имеет изгиб, натяжитель установлен не правильно или между основанием натяжителя и монтажной поверхностью имеется коррозия, ремень будет располагаться на ролике не ровно. Такую несоосность можно выявить с помощью лазерного нивелира. Если несоосность устранить невозможно, натяжитель придется заменить.

Износ кронштейна. Кронштейн – это еще одна деталь, из-за которой натяжитель может выйти из строя. Со временем кронштейн может прогнуться и спровоцировать смещение ролика из той плоскости, в которой лежит ремень. В результате одна сторона ремня будет растягиваться сильнее, чем другая, и ремень преждевременно износится. При слишком сильном искривлении ремень может слететь.

Если во время диагностики было выявлено искривление кронштейна, то не стоит пытаться выровнять его по двум причинам. Во-первых, через некоторое время кронштейн может деформироваться снова. Во-вторых, после выпрямления кронштейна нет гарантии, что ролик будет расположен правильно. Поэтому при выявлении износа кронштейна эту деталь следует заменить.

ВНИМАНИЕ! Искривление кронштейна можно встретить даже у новых автомобилей, только что сошедших с конвейера. Подобное искривление свидетельствует о том, что в машине есть заводской брак

Как узнать об ослаблении приводного ремня электрогенератора

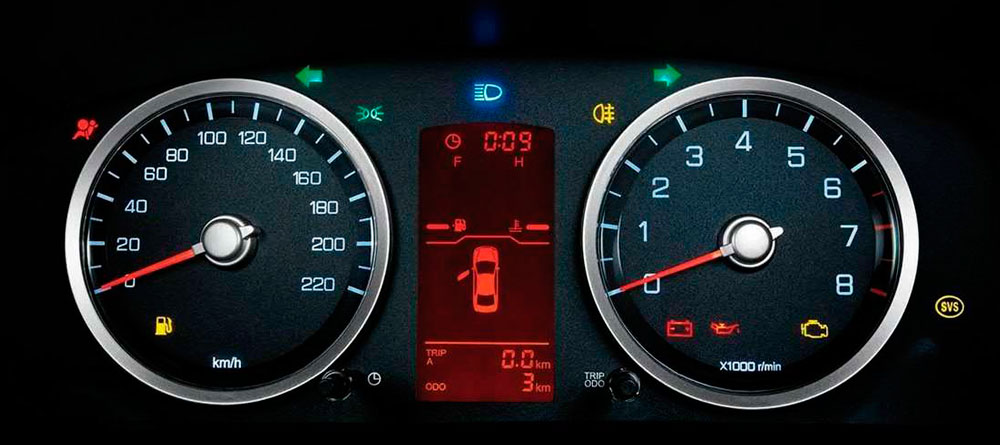

На приборной панели есть лампочка, загорающаяся при включении зажигания и гаснущая после старта двигателя. Если она не гаснет или загорелась во время движения автомобиля, это – явное свидетельство того, что на работающем моторе зарядка аккумулятора не происходит. Нужно немедленно приступить к поискам причин, иначе АКБ в итоге рискует разрядиться до состояния, при котором пуск силового агрегата становится невозможным.

О наличии проблем в генераторном узле будет свидетельствовать и мигающая лампочка зарядки батареи. Косвенным признаком недостаточности напряжения в бортовой сети является слишком тусклый свет передней оптики, в дневное время об этом можно узнать по прерывистому, дребезжащему и тихому сигналу клаксона.

Недостаточность выходного напряжения генератора может быть вызвана разными причинами, самой частой из которых является ослабление приводного ремня. В этом случае он начинает проскальзывать, особенно при резком увеличении числа оборотов, что диагностируется по появлению писка, воя или визга со стороны моторного отсека.

Поэтому вы должны приучить себя к периодической проверке натяжения ремня генератора, а также к его внешнему осмотру на предмет выявления трещин, потёртостей, разрывов, оголения корда и других дефектов.

Устройство привода генератора

Главным условием корректного функционирования генератора является правильная передача вращения от силовой установки. Для выработки необходимого количества электроэнергии элемент должен вращаться с большой скоростью.

Приводной ремень генератора должен натягиваться чтобы передача осуществлялась должным образом. Если ремень будет провисать, то он начнет проскальзывать на шкивах. Если ремень перетянуть, то появится риск преждевременного износа подшипников, рабочих поверхностей шкива и ремня.

Чтобы избежать этих неприятностей, в конструкцию включили регулировку натяжения ремня.

В современных автомобилях количество навесного оборудования велико. Это оборудование также получает привод посредством шкива коленчатого вала, в том числе насос гидроусилителя и компрессор кондиционера.

Привод этих двух узлов и генератора осуществляется с помощью одного ремня. Из-за этого организация регулировки натяжения приводного элемента с помощью генератора невозможна. Такие автомобили имеют сложную конфигурацию положения ремня. Оборудование, приводимое в действие ремнём, расположено на разных уровнях.

Как поменять ролик натяжителя ремня генератора? Для этого надо разобраться в его устройстве. Ролик натяжителя ремня генератора представляет собой подшипник, у которого на внешней его обойме расположена накладка из пластика. У накладки имеется рабочая поверхность, по которой перемещается ремень. Внутри ролика расположена посадочная втулка. Существуют ролики двух типов:

Эксцентриковый. Конструкция такого ролика довольно проста. В ней присутствует только подшипник, пластиковая накладка и втулка. Через втулку проходит сквозное отверстие, смещенное в сторону от центра ролика. Ролик через отверстие надевается на шпильку, которая устанавливается на двигатель. Для натяжки ролик необходимо повернуть относительно болта.
Ролик с кронштейном. В этой конструкции ролик закрепляется неподвижно на кронштейн. С помощью болтов конструкция прикрепляется к силовой установке. Перемещение кронштейна относительно двигателя регулирует натяжение. Производители порой используют ролики с пружинным кронштейном. Пружина позволяет самостоятельно регулировать натяжение.

Подшипник является главным слабым местом ролика. Эта деталь вынуждена постоянно испытывать нагрузки. Износ детали порой даже заканчивается полной её поломкой.

Рекомендуется менять подшипник каждый раз во время замены ремня.

Варианты натяжения приводных ремней

В зависимости от конструкционных особенностей автомобиля производители монтируют под капот различные варианты натяжителей. Подобные узлы оказываются востребованными, если водители выявляют провисание ремней или чрезмерное перетягивание, которое возможно допустили на станции после ТО. Чаще всего корректировать нагрузку на ремень, соединяющий генератор и коленвал, можно с помощью регуляторов, в которых усилие передается через один из типов элемента:

планка;
болт;
ролик.

Все конструкции имеют свои позитивные и негативные характеристики.

Натяжение с помощью регулировочной планки

Методика актуальна в большей степени для машин старшего поколения, например, «классика» от ВАЗ. Способ заключается в том, чтобы фиксировать генератор на корпусе при помощи дугообразной планки, зажатой болтовым соединением через паз. Попуская резьбу, удастся перемещать генератор для регулировки усилия. Используется следующий алгоритм:

крепежную гайку отвинчиваем на оборот или пол-оборота, чтобы ослабить планку, работающую как натяжитель ремня;
поддеваем монтировкой корпус электроприбора, который должен быть натянут ремень генератора до приемлемого уровня, чтобы обеспечить требуемый натяг;
затягиваем крепеж, фиксируя генератор в новом положении.

Так как процесс относительно нетрудоемкий, то его можно повторять по потребности.

Замена Натяжного Ролика Генератора Приора

замена натяжной ролик ремень генератора на приоре

На автомобилях Priora, оснащенных дополнительными опциями, такими как гидроусилитель руля или кондиционер, благодаря особому расположению агрегатов и, соответственно, механизмов приводного ремня, натяжение этого привода регулируется с помощью эксцентрика натяжения. Также тигель это используется, чтобы потянуть на последних выпусках Priora. Этот натяжной механизм выполнен на модели ремня привода ремня калины. Из-за различий в конструкции носилки доступны в двух типах:

пластик для приоры с опциями;
пластик для автомобилей обычной комплектации.

Симптомы напряжения

Наиболее выраженной неисправностью является характерный звук, издаваемый натяжителем при работе двигателя Priora. Для проверки снимите ремень со шкива коленвала и запустите двигатель. Если звук прекращается, поверните ролик рукой во всех направлениях для более тщательного осмотра. Неисправный натяжитель издает легкий шорох и начинает играть. Иногда, в зависимости от износа, это клинья. С любым необходимым таким симптомом замена. Эти детали не ремонтируются.

Натяжной ролик ремень генератора для автомобилей с гидроусилителем руля или кондиционером

Приора, оснащенная различными опциями, имеет ремень генератора длиннее метра. Он проходит через четыре опорные точки. Три из них являются шкивами. Первый — это шкив привода двигателя, а второй генератор и усилитель руля или компрессор кондиционера. Четвертый пункт, непосредственно тяговый Валик.

Этот простой механизм выполнен в виде обычного подшипника качения, с основанием в виде эксцентрика.

То есть, вращая его вокруг оси, из-за отверстия для болта, расположенного не в центре подшипника, но со смещением относительно края, он может удлинить или ослабить приводной ремень всех дополнительных механизмов Priora в виде Выступающая часть.

растягивание ремень генератора (К)

Дано четкое описание принципа натяжения ремня. генератор использование автомобильных приоритетов натяжной ролик.

Этот подшипник имеет пластиковую крышку снаружи с небольшим фланцем по ширине ремня. Крышка имеет вырез, соответствующий углублениям приводного ремня дополнительных механизмов Priora, что препятствует его вращению вдоль ролика и не разрушает внутреннюю крышку ремня.

Вам просто нужно подготовить кольцевой ключ на 17, и при выключенном двигателе открутите крепежный болт с помощью гайки. Все можно удалить. Вставьте новый, поверните новый натяжитель, чтобы затянуть ремень, заблокируйте его. Вот и вся операция.

Приоритет и калина натяжитель, не оснащенный опциями

Приора, у которой нет ни усилителя руля, ни кондиционера, намного короче. Он работает только в двух точках: шкив коленчатого вала и шкив генератора. Последние образцы имеют систему натяжения, похожую на калину ВАЗ. То есть, если на других машинах ВАЗа напряжение создается путем перемещения самого генератора, то на Приоре пластиковый ролик системы натяжения давит на привод сверху. Специально для перемещения ролика тяговый механизм. Он состоит из нескольких частей:

неподвижное основание в виде балки, к которому прикреплены детали генератора и натяжителя;
подвижная штанга с роликом;
стержень с резьбой;
фиксированное резьбовое крепление;
тяговая гайка.

Вся система отчетливо видна на фотографии. Следующие ключи необходимы для регулировки привода и замены натяжителя. Соединение 19, конец и соединитель 13, а также любой гаечный ключ 8. 8. Сначала открутите болт и гайку, удерживая подвижную накладку с помощью стержня с ключом 13. Стержень с ключом или головку 8, отрегулируйте до 8 стержней. Генератор остается стационарным. Когда ремень ослабнет, открутите болт с втулкой, на которой установлена необходимая деталь. Теперь удалите видео и замените его новым.

Проверьте механизм свободного хода привода привода генератора и надежно заблокируйте все крепления, повернув планку в нормальное состояние привода.

ниже показывает замена Натяжитель генератора на Приоре с гидроусилителем руля:

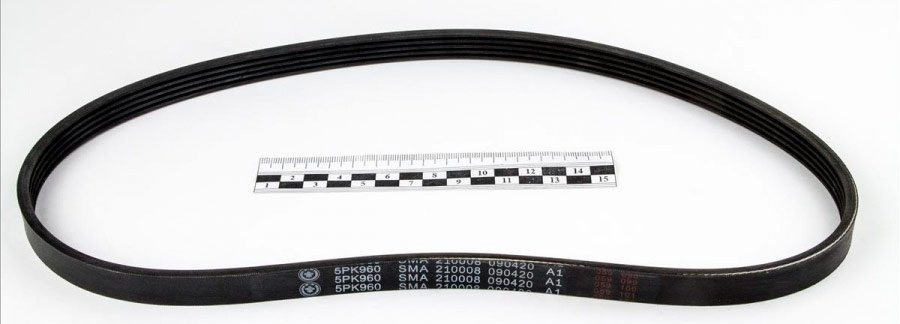

Выбор ремня генератора для Lifan X60

Ремень генератора для Lifan X60 следует приобретать не только по производителю, но и по размеру. Существуют рекомендуемые артикулы, которые производитель рекомендует размещать. Их можно найти в сервисной книжке, хотя некоторые водители не обращают на них внимания.

Не стоит экономить и делать ремонт самостоятельно, если автомобиль все еще находится на гарантии. С другой стороны, после истечения гарантийного срока имеет смысл покупать такие детали в Интернете, где они могут стоить гораздо дешевле. В любом случае, на возврат или замену этого и других товаров действует установленный законом 14-дневный срок.

Инструкция по натяжке ремня

Регулировка натяжителя может быть выполнена в гаражных условиях. Есть несколько способов натяжки, разберем подробно каждый из них.

С помощью регулировочной планки

Во многих машинах генераторная установка фиксируется на картере силового агрегата посредством специального удлиненного болта. Этот элемент обеспечивает возможность перемещения устройства в разные стороны. Сверху располагается специальная планка, выполненная в виде дуги. На ней имеется прорезь, а также гайка, которая фиксирует расположение агрегата отностительно двигателя.

Для выполнения натяжки приводного ремешка делается следующее:

Гаечным ключом гайка выкручивается на планке.
Используя монтажную лопатку, монтировку либо другой похожий инструмент, генераторная установка отодвигается от мотора.
Гайка затягивается на планке.
Производится диагностика натяжки ремешка устройства. Если требуется, процедура натяжения повторяется.

С помощью регулировочного болта

Болтовое регулирование положения приводного ремешка считается более удобным в обслуживании и модифицированным.

Процедура регулировки выполняется так:

Производится ослабление затяжки гаек. Они располагаются сверху и снизу от генераторной установки, на креплениях.
Посредством поворота регулировочного винта по часовой стрелке агрегат отодвигается от блока. При выполнении этой задачи надо одновременно произвести диагностику степени натяжения изделия.
Когда достигнут необходимый результат, гайки затягиваются обратно.

Канал Dromtest рассказал о регулировке силы натяжки приводного ремешка с помощью болта на примере модели Хонда Цивик 7.

С помощью ролика

Независимо от метода, использующегося для натяжки, после выполнения задачи коленчатый вал мотора надо провернуть на несколько оборотов.

После этого производится повторная диагностика уровня натяжения. Контрольную проверку допускается выполнить после поездки, но она должна быть недолгой. Процедура регулировки с помощью ролика может отличаться в зависимости от модели авто и иметь свои особенности.

Для выполнения задачи потребуется набор гаечных ключей и инструмент, предназначенный для проворачивания регулировочного подшипника. Инструмент представляет собой ключ, выполненные в виде двух металлических стержней, имеющих диаметр 4 мм.

При отсутствии ключа можно воспользоваться изогнутыми плоскогубцами, процесс регулировки натяжки рассмотрен на примере машины Лада Приора:

Открывается капот автомобиля и находится генераторное устройство.
На нем располагается фиксационный винт, с помощью которого крепится ролик. Его надо ослабить, но не откручивать полностью. Для ослабления используется гаечный ключ на 17.
Затем, используя ключ для регулировки, ролик проворачивается. В зависимости от необходимости (увеличения либо снижения величины натяжения) ролик прокручивается в одну либо другую сторону.
С помощью гаечного ключа после регулировки выполняется фиксация ролика

При настройке важно правильно подобрать усилие натяжки.
Когда процедура завершена, выполняется диагностика правильности работ. Для проверки заводится силовой агрегат и активируется все электрооборудование

Надо включить оптику, магнитолу, печку или систему кондиционирования, дворники, систему подогрева стекол и т. д. Если все приборы функционируют правильно, а приводной ремешок не свистит, то процедура натяжки произведена верно.

Канал Всего понемногу представил подробную инструкцию о натяжке приводного ремешка в машине Лада Приора.

Меняем

Как поменять ремень ГРМ на ВАЗ 2109

Замена ремня генератора — это весьма простая операция, которую может вполне спокойно выполнить самостоятельно даже водитель-новичок.

Ремень генерирующего устройства необходимо заменить, если вы точно уверены, что в дальнейшем его нельзя использовать. Об этом в первую очередь свидетельствует свист, раздающийся во время работы различной электроники в автомашине. О проблемах также сообщит сигнал индикатора.

Для тех, кто не знает: эта деталь генерирующего устройства расположена под капотом слева от двигателя. Перед проведением замены обязательно заглушите мотор, вытащите ключ зажигания и рассоедините аккумулятор с отрицательным проводом. Также проверьте, нет ли на нём трещин, вытянутостей, разрывов и т. д. Убедившись, что замена требуется, приобретите на авторынке точно такой же ремень генератора.

Когда всё готово, можно начинать замену. Для этого сперва ослабьте натяжение, так будет легче снять ремень. Внимательно изучите, где расположен натяжитель и как он устроен. Смотря какой у вас автомобиль, натяжитель может представлять собой полукруглую рейку или натяжной болт. Помните, что новый элемент необходимо установить так же, как и старый, поэтому хорошо изучите последовательность сцепления и расположение.

На видео происходит замена ремня генератора:

Если натяжитель — это болт, тогда подберите к нему подходящий по размерам ключ и поверните в какую-нибудь сторону. Не вынимайте болт полностью, это лишняя трата времени и сил. Ослабьте его настолько, чтобы свободно снять ремень. После этого не забудьте проверить, в каком состоянии находится ролик ремённой передачи генератора. Если он легко вращается, не шумит и не заедает, значит, с ним всё в порядке.

Теперь убедитесь в сходстве нового и старого ремня. Если вы установите новую деталь неправильно, то можете поплатиться поломкой автомобиля. После установки обязательно проверьте степень натяжения нового ремня генерирующего устройства.

Для проверки работы новой детали подключите провод к аккумулятору, заведите двигатель и включите нагрузку на электрику. Присутствие характерного свиста укажет на недостаточную силу натяжения ремня.

Теперь вы в курсе, как исправить любую проблему с ремнём генерирующего устройства и проверить правильность его натяжения собственноручно. Таким образом, вы можете неплохо сэкономить на этих операциях, ведь в автосервисах за них могут взять немало.
