Регулировка сцепления на автомобиле ваз 2110

Рассуждения об альтернативной регулировке

Прежде, как отрегулировать традиционным способом сцепление на ВАЗ 2110, порассуждаем о том, насколько он оправдан, и есть ли смысл применения альтернативного варианта. По отзывам многих владельцев «десяток», да и не только их, педаль управления муфтой стоит довольно высоко от пола. Неудобство, к которому большинство водителей привыкает, на самом деле весьма существенно.

Водитель устает во время поездки, ему все меньше и меньше хочется переключать передачи, каждый раз поднимая тяжелый ботинок. Это сказывается не только на скорости передвижения, но и на состоянии трансмиссии. Опытные шоферы уверяют: педаль сцепления в отпущенном состоянии должна стоять так, чтобы ее можно было бы выжать, не отрывая от пола пятку. Недаром на УАЗах и Газелях, где регулировка невозможна, бывалые водители подкладывают под коврик обрезок доски.

Классический порядок регулировки указывает данные, которые обеспечивают выключение муфты с большим запасом. В результате, выжимая полностью педаль, водитель заставляет подшипник прогибать диафрагменную пружину намного больше, чем это технически нужно. В итоге, она теряет свои характерные свойства, а в критические моменты попросту ломается

И неважно, что вы выбрали для замены фирменный комплект сцепления – законам физики подвластны все

Методика альтернативной настройки привода муфты

Опытные автолюбители предпочитают делать юстировку индивидуально для каждого комплекта деталей муфты. Мероприятие не требует наличия помощника и особых приспособлений:

• Запустить мотор, выжать муфту и включить заднюю скорость. Практически на всех вазовских моделях она без синхронизатора, поэтому происходит полное разъединение дисков.
• Медленно отпускать педаль и одновременно включать и выключать заднюю передачу.
• Момент включения скорости проявляется вибрацией на ручке переключения. Если настройка делалась по официальной заводской инструкции, то начало включения будет соответствовать расстоянию педали от пола 75-100 мм.
• Установить такую длину троса, чтобы момент «схватывания» соответствовал 20 мм от пола до верхней кромки педали.

После того, как мы отрегулировали этим способом сцепление на ВАЗ 2110, педаль муфты в начальном положении находится намного ниже тормозной педали. Это позволяет мгновенно перебрасывать носок ботинка, не поднимая ногу к рулю. Раннее включение значительно упрощает процесс управления авто, передачи включаются мягко и без рывков.

В заключение нужно отметить некоторых «самоделкиных», которые специально отводят выжимной подшипник от корзины, объясняя свои действия, тем, что таким образом удастся продлить срок его эксплуатации. Однако придется их разочаровать – долговечнее подшипник вряд ли станет, а вот, лепестки диафрагменной пружины постепенно будут фрезероваться нераскрученной обоймой подшипника. И, заметьте, мы не обсуждаем дискомфорт от увеличенного хода педали, который может обернуться гораздо большими тратами, чем приобретение элементов муфты.

Регулировка сцепления на разных марках авто

Для разных автомобилей расстояние для сводного хода педали может быть разным и данный момент необходимо уточнять с помощью инструкции по эксплуатации. Рассмотрим поэтапную процедуру регулировки для разных моделей.

ВАЗ-2108, 2109, 2199

Процедура регулировки сцепления выглядит следующим образом.

1. Измерьте расстояние между нижней кромкой педали и полом при полностью отжатом состоянии педали. Оптимальное расстояние для данных моделей – 18 — 20 см.
2. Нажмите рукой на педаль до упора и измерьте расстояние от пола до нижней кромки. Оптимальное значение – 6 — 7 см.
3. Вычтите результат второго замера из первого, в итоге вы должны получить 13 — 14 см.
4. Ослабевание или подтягивание сцепления целесообразно, если полученное при вычитании значение не соответствует норме.
5. Удерживайте регулирующую гайку с помощью одного ключа и ослабьте контргайку с помощью второго. По часовой стрелке вращайте регулирующую гайку для увеличения хода педали. Последняя должна двигаться вниз.
6. Проведите контрольные замеры и затяните контргайку, если вас удалось достичь необходимого расстояния.

Как узнать, что электросхема ВАЗ 2109 неисправна? Читайте об этом в подробном и информативном материале нашего автора.

«Лада Калина»

Регулировка происходит следующим образом:

1. Откройте капот и открутите болты крепления корпуса воздушного фильтра для его снятия.
2. Отсоедините ДМРВ и открутите хомут.
3. Изымите трос на максимально возможное расстояние, удерживая его за наконечник с резьбой. Приготовьтесь к необходимости преодолеть сопротивление, которое окажет прикреплённая в педали сцепления пружина.
4. Используйте штангенциркуль для измерения расстояния между рычагом вилки и пластиковым поводком. Полученные замеры должны соответствовать 2,7 см.
5. Используйте рожковый ключ для ослабевания или подтягивания гайки, если вы получили другой результат.
6. Сделайте повторные замеры путём зажимания соответствующей педали.
7. Установите на место воздушный фильтр.

ВАЗ-2107

Регулировка в данном случае требует использования эстакады или ямы. В крайнем случае можно установить транспортное средство на опоры с помощью домкрата:

1. После регулировки свободного хода вам необходимо добиться расстояния между верхним положением педали и упором в 0,4-2 мм. Для настройки при необходимости используйте ключа «на 10» и слегка открутите стопорящую ограничитель гайку за счет вращательных движений.
2. Необходимость в снятии защитного щитка возникает, если система двигателя предполагает инжекторный впрыск горючего.
3. Вычистите резьбу толкателя от грязи прежде, чем наносить смазывающую смесь.
4. Проверьте ход толкателя, поскольку он влияет на ход выжимного подшипника. Отожмите вилку назад до самого конца и измерьте расстояние хода толкателя (4 — 5 мм). Лучше заранее отсоединить пружинку от рычага, в противном случае придётся прикладывать усилие.
5. Используйте ключ «на 17» для регулировки хода толкателя. Параллельно сдерживайте регулирующую гайку от проворачивания. Для ослабевания контргайки используйте ключ «на 13».
6. Используйте ключ «на 8» для фиксации толкателя и выставьте необходимое расстояние в 4 — 5 мм с помощью ключа «на 17».
7. Зафиксируйте контргайку и проверьте ход педали. Расстояние между моментом отключения и его верхним положением должно составлять 3 см.

«Лада Приора»

В случае с «Ладой Приорой» можно воспользоваться двумя способами для замера положения троса. В первом случае ориентиром должен стать ход педали сцепления (123 — 125 мм). Во втором случае можно замерить длину троса, который выход из кожуха. 2,7 см должно быть в отпущенном состоянии. В подавляющем большинстве случаев водители отдают предпочтение первому способу, поскольку он более надёжен.

ВАЗ-2114, 2115

Для данных моделей авто регулировка сцепления выглядит следующим образом:

• затяните ручник и снимите аккумуляторную батарею, чтобы обеспечивать максимальную безопасность;
• найдите трос сцепления в подкапотном пространстве;
• ослабьте гайки фиксации наконечника троса, используя два гаечных ключа;
• добейтесь расстояния в 125 — 135 мм путём ослабевания или подкручивания гаек;
• займите водительское кресло и выжмите педаль сцепления до упора как минимум трижды;
• произведите повторные замеры и откорректируйте сцепление снова при необходимости.

Выбор альтернативы

Как показывает независимое исследование (по отзывам голосованию в интернете), лучшим комплектом для десятки признано KRAFT-TECH, за ним следует LUK, затем VALEO, SACHS. На пятом месте оказалось сцепление ВИС (ВАЗИНТЕРСЕРВИС) российского производства – для тех, кому родное лучше, понятнее, плюс дешевле.

Кроме того – в ремонте эта система проще: обнаружив неисправности, у ВИС достаточно отрегулировать педаль, подтянуть тросик, и можно ездить дальше. А при потребности заменить все в сборе, выходит значительно дешевле.

Однако, независимо от того, какой комплект выбрали вы для себя: ВИС или одно из европейских (Китай мы не обсуждаем), а может быть «сборный», нужно знать, как определить неисправности, реагировать на них.

Регулировка педали сцепления ВАЗ 2110

1. Особенности в изменении хода педали сцепления
2. Когда проводить калибровку сцепления
3. Инструменты
4. Инструкция по регулировке
5. Видео

Автомобили BAЗ 2110 в свое время пользовались огромной популярностью среди автомобилистов. Да и на сегодняшний день они сохранили те свои качества, благодаря которым машины еще держатся на плаву. Такие модели авто укомплектованы качественными деталями и узлами. Как известно, на автомобили BAЗ 2110 вмонтирована коробка передач механического типа, а для того чтобы ее отключить от силового агрегата нужно использовать крайнюю левую педаль, которая размещается под ногами водителя. Если нажать на педаль, будет произведено перемещение выжимного элемента вдоль вала КПП, после этого диафрагменная пружина будет поддаваться особому давлению, она же и сможет обеспечить отключение КПП. В некоторых случаях необходима регулировка педали сцепления ВАЗ 2110.

На автомобилях BAЗ 2110, чтобы происходила передача мускульной энергии к фрикционным механизмам, используется механическая установка, которая способна осуществлять передачу нагрузок на специальную вилку при помощи некоторого тросика. Когда автомобиль используют, то этот тросик может медленно вытягиваться, а это в свою очередь может привести к нарушениям работы механизмов сцепления и необходимости регулировки.

Особенности в изменении хода педали сцепления

Увеличенный свободный ход

Итак, стоит отметить, что при изменении хода педали сцепления может нависнуть огромная угроза, которая в свою очередь приводит к появлению аварийной ситуации на дороге. Для регулировки педали сцепления, которая займет у водителя совсем мало времени, потребуется всего два несложных приспособления, в этом случае стоит проделать небольшую ювелирную работу. Этот процесс может производиться также как и на новых и старых моделях авто. Это семейство отечественных автомобилей включает в свой состав огромное количество похожих деталей, которые могли применяться в разных сериях этого бренда немало лет.

Основным сигналом, который свидетельствует о том, что необходимо провести юстировку является увеличение свободного хода педали сцепления, именно этот параметр может подтолкнуть водителя на определенные действия. Такую неполадку можно определить очень просто, так как педаль будет медленно подниматься.

Когда проводить калибровку сцепления

Для поддержания авто в надлежащем состоянии стоит производить своевременную диагностику его основных элементов, в их число входит и сцепление. Стоит отметить, что на сегодняшний день нет определенных временных рамок или пробега автомобиля, после которого необходимо производить регулировку механизмов управления переключением скорости, так как степень износа может зависеть от водителя и того стиля, в каком он водит свой автомобиль. Главными признаками, которые свидетельствуют о необходимости выполнения подобной процедуры, могут выступать такие:

• наличие провала педали сцепления;
• очень быстрая или слишком медленная реакция на нажатие рычага.

Трос сцепления Главный элемент, который может отвечать за все эти функции – это трос сцепления. Это достаточно надежная деталь, но иногда случается так, что приходит время ее замены. Среди часто встречающихся причин выхода из строя троса сцепления принято считать нарушение правил использования авто, увеличенные нагрузки, деформация под действием агрессивной среды. Что же касается последнего варианта, то это своего рода последствия нарушения герметизации. Регулирование сцепления стоит осуществлять тогда, когда имеется крайняя необходимость, а также, если вы наблюдали изменения в особенностях управления.

Все о замене фильтровРегулировка троса сцепления ваз 2110: Инструкция и Видео!

Система сцепления вашего ВАЗ 2110 состоит из многих деталей. Часть из них по мере эксплуатации автомобиля может прийти в негодность. Но если перегоревшая лампочка в салоне может доставить вам скорее эстетические неудобства, но неисправное сцепление может вызвать серьезные проблемы в эксплуатации автомобиля, которые могут привести к неприятным последствиям и даже к дорожно-транспортному происшествию. Одной из наиболее распространенных неисправностей системы сцепления модели ВАЗ 2110 является ослабление натяжения тросика сцепления.

Подобная неисправность может привести к затрудненному включению передачи либо к полной невозможности ее включения. После обрыва тросика сцепления машину придется перемещать исключительно на буксире, что явно не прибавит вам позитивного настроения в жизни. Но исправить эту неисправность довольно просто и такой ремонт можно провести даже в бытовых условиях. Также легко проводится и регулировка тросика сцепления на ВАЗ 2110.

Итак, чтобы отрегулировать натяжение троса сцепления на модели ВАЗ 2110 вам необходимо первоначально запастись необходимыми инструментами: ключами с размерностью на «8» и на «19». С использованием этих ключей вы должны открутить гайки, фиксирующие тросик сцепления.

Соберите конструкцию в обратном порядке. Вот так вы сможете поменять тросик сцепления на своем ВАЗ 2110. Теперь ваши передачи будут включаться ровно и четко и вы сможете легко регулировать скорость своего движения. Сама процедура замены и регулировки тросика системы сцепления занимает не более двадцати минут.

Ваз 2110 — замена/регулировка троса сцепления

В процессе эксплуатации автомобиля может возникнуть такая ситуация, при которой владельцу ВАЗ 2110 потребуется регулировка сцепления. Надо сказать, что процедура эта для выполнения несложная и с ней под силу справиться даже новичку. Такая необходимость может возникнуть в ситуации, когда привод сцеплении начинает работать со сбоями. Это может возникнуть тогда, когда сильно изношен фрикционный диск. Перед выполнением работ необходимо иметь представление о том, как действует сцепление именно на данной модели автомобиля. Если это основательно изучить, то вполне возможна регулировка сцепления ВАЗ 2110 своими руками. При этом нет необходимости посещения салона автосервиса.

Снятие

1. Подготавливаем автомобиль к выполнению работы (см. п. 2а «Подготовка автомобиля к ТО и ремонту»).

2. Снимаем шланг подвода воздуха к дроссельной заслонке.

Примечание. Шланг подвода воздуха к дроссельной заслонке будет мешать, особенно при монтаже нового троса.

3. Шлицевой отверткой поддеваем стопорную пружину и снимаем ее с сектора.

4. Повернув сектор против часовой стрелки до упора, извлекаем наконечник троса дроссельной заслонки из прорези сектора.

5. На инжекторном двигателе ВАЗ 21124 (l,6i):

снимаем стопорную пластину оболочки троса привода дроссельной заслонки и вытягиваем оболочку троса из резинового держателя. Извлекаем трос привода дроссельной заслонки вместе с резиновым держателем из кронштейна крепления оболочки троса (кронштейн выполнен заодно с впускным модулем).

На инжекторном двигателе ВАЗ 2112 (l,5i):

снимаем пластмассовый наконечник троса (3) и отворачиваем гайку (2). Извлекаем трос привода дроссельной заслонки из кронштейна.

6. Протягиваем трос с оболочкой через пластмассовый хомут или разрезаем хомут кусачками (при установке потребуется новый хомут).

7. Под панелью приборов, поддев отверткой, отсоединяем наконечник троса от рычага педали «газа».

8. Вытягиваем конец троса из салона через отверстие перегородки моторного отсека и снимаем трос вместе с резиновым держателем.

Что делать в случае если регулировка тросиком не помогла

Если причиной проблемы является изношенный трос, то его просто необходимо заменить. Если трос неисправен, то во время поездки сцепление может просто отказать. Тогда резко повышается возможность возникновения аварии.

Поменять его можно при выполнении следующих действий:

1. гайку, которая крепит торс к кронштейну, необходимо ослабить рожковым ключом;
2. после этого трос можно извлечь. Делают это очень аккуратно;
3. затем он отсоединяется от вилки сцепления;

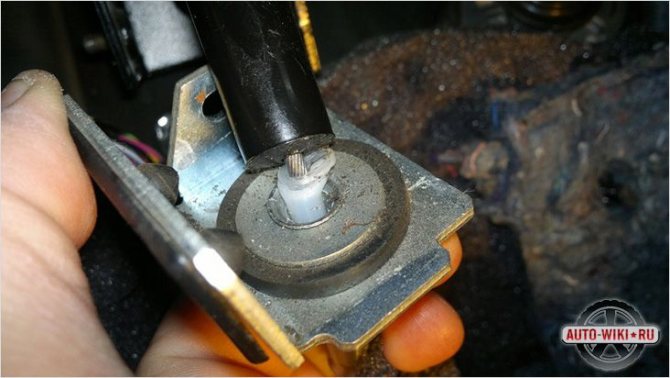

4. далее трос отсоединяется от педали. Для этого удаляется защитный чехол и стопорная гайка. После этого педаль может быть извлечена;
5. сборку следует производить в обратной последовательности. Во время нее желательно детали смазать литолом.

Сцепление в автомобиле при поездках работает с постоянной интенсивной нагрузкой. Поэтому нет ничего удивительного в том, что со временем оно изнашивается. Поэтому может возникнуть необходимость в компенсации ее износа. Для этой цели и проводят регулировку. Выполнить подобные действия несложно. С подобной задачей может справиться любой новичок. Поэтому нет никакой необходимости отправлять автомобиль в сервис технического обслуживания. Исключением, пожалуй, являются случаи острой нехватки времени. Автолюбителю просто некогда этим заниматься.

Иногда регулировка позволяет исправить недостаток, компенсируя износ сцепления. Но в ряде случаев он настолько велик, что приходится полностью заменять трос. При обнаружении любых признаков износа, лучше не надеяться на русское «авось», а лучше незамедлительно поменять элементы сцепления. Это предотвратит риск возникновения аварийных ситуаций, ведь в поездке сцепление может просто отказать. Тогда беды не избежать.

Изменение хода педали сцепления представляет собой серьезную угрозу, которая может привести к аварийно ситуации на дороге. Хорошая новость заключается в том, что избежать плачевных последствий и настроить рычаг может любой. Эта задача не занимает много времени, требует всего лишь двух инструментов и небольшой ювелирной работы. На автомобиле ВАЗ-2110 регулировка сцепления выполняется практически аналогичным способом, как и на более старых и новых моделях. Данное семейство отечественных машин имеет массу идентичных деталей, которые использовались в разных сериях вазовского бренда на протяжении многих лет. Такая конструктивная особенность позволяет применять нижеописанную информацию в качестве пособия и для других серий этого производителя. Далее поговорим о том, как отрегулировать сцепление, что может свидетельствовать о необходимости выполнения этой процедуры, а также рассмотрим, как заменить трос сцепления.

Регулировка сцепления ВАЗ 2110 своими руками, легкий способ

1. Когда нужна настройка
2. Ход педали
3. Регулировка

В данном материале мы поговорим про регулировку сцепления на автомобиле ВАЗ 2110, определим основные ситуации для проведения подобных работ, а также расскажем о последовательности выполнения работы.

Когда нужна регулировка

Отправлять автомобиль в гараж и приступать к подстройке системы сцепления вашего ВАЗ 2110 нужно сразу, как только вы замечаете признаки отклонения от нормальной работы узла.

Сцепление сильно влияет на работу всего автомобиля. Что уж говорить, без него вы не сумеете включить ни одну передачу. Следовательно, никуда уехать вам не удастся.

Педаль может работать слишком туго, либо проваливаться при малейшем нажатии. Обе ситуации говорят о том, что требуется провести регулировку сцепления.

Вообще работа выполняется в два этапа:

• Проверяется ход сцепления;
• Проводится непосредственно сама настройка.

Но первое, с чего вам следует начать — это изучение самого главного инструмента по ремонту всех узлов, агрегатов и механизмов ВАЗ 2110. Разумеется, мы говорим про руководство по эксплуатации. Откройте его на разделе сцепления, изучите основные нюансы, поймите суть узла, его конструкцию, принцип работы, после чего ознакомьтесь с процессом регулировки.

Теперь мы поговорим про два основных этапа настройки.

Ход педали

С этого начинается весь процесс. В заводском руководстве указано, что нормальный ход составляет около 13 сантиметров.

Но с течением времени параметр увеличивается, поскольку накладка ведомого диска изнашивается.Это ведет к тому, что педаль немного поднимается. Замерить показатель не сложно.

1. Откройте дверь, ведущую к водительскому месту в салоне.
2. Присядьте, чтобы оказаться возле педалей.
3. В коврик под педалью уприте обычную линейку, расположив ее перпендикулярно относительно педали сцепления.
4. Замерьте расстояние от коврика до крайней точки педали, то есть максимальное расстояние.
5. Если показатель составляет 16 сантиметров и больше, это говорит о срочной необходимости проведения настройки.

Регулировка

Раз ситуация требует, будем выполнять. Разбирать ничего не придется, потому этот процесс может выполнить даже новичок, не имеющий большого опыта в ремонте автомобилей.

Процесс настройки заключается в следующем:

1. Вооружитесь предварительно парой простых ключей на 13.
2. Откройте капот и найдите в подкапотном пространстве наконечник от троса сцепления.
3. На нем находится контргайка.
4. С помощью первого ключа несколько ослабьте крепление контргайки, а вторым проверните регулировочную гайку.
5. Если вы будете крутить ее ближе к наконечнику, полный ход педали увеличится, а если двигаться в противоположную сторону, ход уменьшится.
6. Подкручивайте гайку и проверяйте, как манипуляции сказываются на педали сцепления внутри салона.
7. Достигнув желаемой отметки в 13 сантиметров, резко нажмите на педаль сцепления около 5 раз и отпустите. Если расстояние оказалось меньше или больше требуемого, операцию повторите.
8. Закончив регулировку, затяните обратно контргайку, а потому сдвиньте резиновую втулку-ограничитель до упора.

Подобными простейшими действиями вы сможете самостоятельно выполнить работу на вашем автомобиле. Но учтите, если трос или другие составляющие привода сцепления имеют следы деформации, износа, лучше не рисковать, а сразу заменить их при проведении регулировки. Это обезопасит от множества проблем в будущем.

Регулировку сложной не назовешь, потому нет никакого смысла обращаться на станции технического обслуживания. Ну, разве что у вас много других дел и заниматься автомобилем вам некогда.

Два метода: как наладить привод муфты сцепления автомобиля Lada 2110 самостоятельно?

Оценивая недостатки и достоинства своих автомобилей, владельцы все больше рассуждают о двигателе и подвеске. Намного реже в таких разговорах можно услышать о механизме переключения скоростей. Причина такой непопулярности заключается в том, что недостаток или запас мощности силового агрегата напоминает о себе регулярно, а к органам управления водитель быстро привыкает. Тем не менее, без периодической настройки управления фрикционной муфтой в процессе эксплуатации не обойтись.

Когда нужно регулировать привод муфты на «десятке»?

Автолюбители, которые уже знают, как отрегулировать сцепление на ВАЗ 2110, могут своевременно диагностировать состояние узла. В этом им способствуют наличие опыта и знаний, никакие консультации в автосервисе им не нужны. Например, никто не станет спорить, что замена тросика муфты требует последующей корректировки

Прежде чем браться за линейку для замера хода педали нужно обратить внимание на поведение машины:

• Рывки и удары, а также шум при включении скоростей говорит о необходимости наладки привода.
• Начало движения автомобиля сразу после отпускания педали указывает на отсутствие свободного хода.
• В случае, когда авто не тронулось даже при полностью отпущенной педали муфты, то свободный ход превышает норму.

Как проверить ход педали?

Явные признаки неполадок требуют проведения проверки эксплуатационных характеристик педали управления муфтой. Процедура элементарна, не требует особых навыков и детально описана в руководстве по эксплуатации. Итак, перед тем, как отрегулировать сцепление на автомобиле ВАЗ 2110, выполняем следующие действия:

1. Установить линейку перпендикулярно внешней кромке педали, уперев ее в пол.
2. Определить расстояние от пола до внешней стороны педали.
3. Допустимым расстоянием считается 120-160 мм, при показаниях, выходящих за рамки норм – регулировка привода обязательна.

Демонтаж

Чаще всего нужно снимать КПП, особенно если нужна замена, а не просто регулировка. При этом не обязательно сливать из коробки масло.

Для определения неисправности кулисы рекомендуется ознакомиться со следующим материалом: https://vazweb.ru/desyatka/transmissiya/kulisa.html

• Отключить АКБ;
• Снять воздушный фильтр;
• Отсоединить жгут проводов;
• Автомобиль приподнять, затем ослабить (справа) гайку привода сцепления и открутить полностью слева;
• Снять рычаг подвески, шаровую опору;
• Снять нижнюю защиту двигателя;
• Отсоединить тягу коробки передач;
• Снять картер сцепления и внимательно осмотреть. Основные дефекты, которые может иметь картер – это трещины, износ резьбы или лап, с помощью которых он крепится. Новую резьбу можно нарезать, трещины заварить, таким образом, вернув картер в рабочее состояние;
• Поддомкратив двигатель, снять КПП, получив полный доступ к элементам сцепления.

Также возможна замена сцепления без полного снятия коробки передач:

После ремонта, возможно, вы отметите, что сцепление слишком тугое. Но это легко исправить, не разбирая всей системы – со стороны салона, подрегулировав ход педали.
