Как установить проточный подогрев дизельного топлива самостоятельно

Как сделать подогреватель антифриза на 220В?

Подогреватель на 220 Вольт для авто необходимо оснастить насосом для обеспечения циркуляции жидкости по системе охлаждения. При отсутствии помпы можно произвести самостоятельную установку и подсоединение автономного электроподогрева в низкой точке охладительного узла. Прогрев жидкости должен составить не меньше 50 градусов, но для работы жидкостных систем зимой потребуется высокое напряжение (12 вольт — недостаточно).

Что понадобится для изготовления?

Чтобы самому изготовить подогреватель на 220В, потребуется:

котел либо бочонок (можно любой резервуар аналогичной формы), выполненный из стали или другого металла;
распределительное устройство (блок управления);
текстолитовая пластина (толщина 6 мм);
нагревательный механизм (можно установить ТЭН от электрического чайника);
штуцера и патрубки для подключения (допускается использование сантехнических шлангов).

Этапы изготовления

Действия

Установка предпусковых электроподогревателей для легковых авто начинается с модернизации крышки котла (или другого аналогичного резервуара), из него извлекается стекло.
Из текстолитовой пластины следует вырезать нужную форму, после установить материал в крышку с использованием эпоксидного клея. Следует исключить появление щелей, чтобы не допустить утечки Тосола.

На дне котла или бачка устанавливается два штуцера. Если резервуар цельный, то предварительно надо просверлить 2 отверстия соответствующего диаметра

Важно, чтобы штуцеры установливались плотно в котле, иначе после монтажа автомобильный нагреватель будет протекать. В отверстие в крышке устанавливается нагревательный элемент

Фиксация устройства осуществляется на эпоксидный клей

В отверстие в крышке устанавливается нагревательный элемент. Фиксация устройства осуществляется на эпоксидный клей.

Затем распределительное устройство устанавливается так, чтобы в нем можно было спрятать проводку

В крышке механизма устанавливаются разъемы, которые используются для подключения кабеля.

В итоге должна получиться похожая конструкция

Выполняется установка и фиксация котла, для крепления потребуются пластиковые хомуты. Надо убедиться, что крышка не слетит с нагревателя под воздействием давления.

Производится монтаж штуцера с вентилем, который будет использоваться для стравливания остаточного воздуха из котла

Варианты решений своими руками проточного подогревателя для штатного дизельного топлива

Методы реализации надежного топливоснабжения мотора при помощи обогрева известны давно. Основные узлы подачи горючего, которые нуждаются в поддержании температурного режима:

Фильтр грубой очистки или сепаратор.
Фильтр тонкой очистки.
Магистраль трубопроводов.
Топливозаборник.

В автомагазинах можно найти широкий спектр уже модернизированных компонентов или дополнительных элементов к штатным агрегатам. Единственным препятствием к их приобретению может стать стоимость, которая довольно высока. Опытные автолюбители утверждают, что некоторые работы по организации подогрева горючего проводятся ими самостоятельно. При этом ресурс работы таких приспособлений нисколько не уступает заводским образцам, а в некоторых случаях даже способны превзойти их по части эффективности. По функциональному назначению различают следующие типы нагревательных элементов:

бандажный – для фильтров тонкой очистки;
проточный – устанавливается перед фильтром в разрез топливопровода;
гибкий ленточный – осуществляет нагрев фильтров и магистрали;
стержневой – возможно изготовление своими руками подобного подогревателя дизельного топлива для последующей установки в сепаратор или топливозаборник;
подогреваемые насадки — используется для нагрева сепараторов и топливозабюорников.

Также возможна самостоятельная замена в топливной емкости штатных узлов забора горючего на подогреваемые изделия. Это, конечно, обойдется дороже, чем самодельные девайсы, но подразумевает экономию как минимум 1500-2000 рублей за работу.

Подогрев двигателя своими руками — рациональное решение в лютый мороз

Несмотря на многочисленность климатических поясов России, её относят к северным странам. Возможно, это справедливо, так как зимой в большей части государства действительно очень холодно. В связи с этим необходимо обезопасить двигатель автомобиля от преждевременного износа. Дело в том, что в холод масло становится густым, двигателю трудно провернуть распредвал, поэтому рекомендуется перед пуском подогревать масло.

В большинстве случаев автолюбители осуществляют подогрев двигателя своими руками. Это дёшево и не требует особых навыков. Электрический подогреватель выполняется из нескольких витков вольфрамовой спирали. Вместо противолёдной заглушки охлаждающей системы устанавливается спираль.

Такой способ имеет много плюсов при эксплуатации двигателя внутреннего сгорания. Как уже говорилось, это немалая экономия на ремонте и надёжная работа агрегата, так как исключается быстрый износ мотора. Кроме того, подогрев двигателя своими руками позволяет добиться меньшего расхода топлива и сократить время ожидания до начала движения.

Однако электроэнергия тоже далеко не бесплатная. Так как подогреватель двигателя электрический, то потребляет он немало энергии, поэтому подобные устройства оснащаются специальными термическими датчиками. Такое решение позволяет автоматически оперировать подогревом в диапазоне установленных температур. При достижении максимальной заданной температуры, подогрев выключается, а при минимальной заданной – включается.

Источники питания и виды подогревателей

Подогрев двигателя электрический, поэтому при реализации данного способа необходимо побеспокоиться о том, чтобы в гараже были условия для использования прибора. Неплохой альтернативой такого устройства является автономный вид подогрева.

Он выполнен в виде небольшой камеры и кипильного штыря. Штырь воспламеняет топливно-воздушную смесь, находящуюся в камере устройства. Тепловая энергия через стенки передаётся охлаждающей жидкости, а за счёт специального насоса жидкость циркулирует в малом контуре охлаждающей системы автомобиля. Таким образом, масло в картере не густеет, а стёкла автомобиля не замерзают. В этом случае источник энергии – бензин в баке авто.

Конечно, такой подогрев двигателя своими руками трудно сделать, поэтому мировые производители предлагают такую продукцию по весьма доступным ценам.

Устанавливаем подогрев

Перед тем как установить автономный подогрев двигателя своими руками, необходимо подготовить систему. В первую очередь удаляется охлаждающая жидкость. После этого следует удалить списочный патрубок, а на его место смонтировать хомут подогревателя и установить прокладку. Всё надёжно зафиксировать и залить охлаждающую жидкость.

Некоторые виды подогревателей устанавливаются путём врезки в шланг радиатора. В этом случае размер врезки составляет не более 6 см. Прибор устанавливается и фиксируется с помощью двух хомутов. Как правило, эти устройства располагают вертикально или чуть наклоняют. Категорически запрещено устанавливать подогреватели такого исполнения в горизонтальном положении.

Следует помнить, что двигатель — сердце машины. Если не следить за ним, то ремонт агрегата встанет в кругленькую сумму, а все мы понимаем, что экономия – залог благосостояния и стабильно дохода.

fb.ru

Что выбрать: депрессорные присадки или электрические подогреватели?

Для обогрева дизеля авто можно применять добавки в топливо либо электрические приспособления.

Присадки

Добавки в горючее активно используются нашими соотечественниками. Качественные присадки позволяют поддерживать правильную работу силового агрегата при функционировании в условиях пониженных температур. Их применение должно быть постоянным, только так они смогут обеспечить должный уровень разогрева. В некоторых городах найти присадки не так просто, их постоянное использование требует денежных вложений. Применять добавки можно до того, как парафин начнет кристаллизоваться.

Подогреватели

Проточные и предпусковые нагреватели считаются наиболее продуктивными девайсами, работающими от электрической сети машины. Применение такого устройства обеспечивает предотвращение появления парафина в корпусе фильтрующего элемента. Подогреватели позволяют удалить и образовавшиеся загрязнения в топливных магистралях. Приспособления монтируются непосредственно на корпусе агрегата, а на сетку насоса ставится дополнительный прибор, предназначенный для накопления и подачи определенного объема топливовоздушной горючей смеси, необходимой для пуска ДВС.

Пользователь Ерлан Бигожин показал, как работает система подогрева и как с ее помощью можно растопить дизтопливо.

Если машина используется в сложных погодных условиях на Крайнем Севере, то подогреватель будет идеальным вариантом. Система для разогрева топлива подключается к электросети машины через прикуриватель. Параметр потребления напряжения и мощность приспособления зависит от того, какой расход горючей смеси в вашем автомобиле. Применение обогревателя дает возможность поддерживать определенный температурный режим фильтра, а также разрушить кристаллизованные молекулы парафина.

Автовладелец при использовании устройства решает проблему сложного пуска силового агрегата и способствует увеличению ресурса эксплуатации основной системы транспортного средства. Если приспособление для обогрева будет качественным, это позволит обеспечить правильную работу мотора. Установка системы требует финансовых затрат.

Но эти расходы компенсируются такими плюсами:

подогрев топлива позволяет повысить срок службы аккумулятора;
автовладельцу не придется покупать специальные добавки и регулярно платить за их использование;
при холодном запуске мотора рабочие элементы системы ДВС изнашиваются не так быстро;
на силовой агрегат снижается нагрузка, благодаря чему владельцу авто не придется тратиться на его ремонт.

Установка подогревателя топливного фильтра позволит не только завести двигатель в мороз, но и станет хорошей альтернативной для автолюбителей, которые следят и заботятся о своих машинах. На рынке можно найти комплексные системы, сочетающие в себе несколько способов решения проблемы трудного запуска

Покупая подогреватель, рекомендуем обратить внимание на проверенных изготовителей

Пользователь Виталий Есин рассказал в своем ролике, как самостоятельно произвести установку системы подогрева.

Как собрать проточный подогрев топлива и установить его на дизель своими руками

Свой интерес мы сосредоточим на классе электрических подогревателей. От жидкостных часто отказываются в силу невозможности подогревать на старте и отсутствия контроля за температурой на выходе из устройства. Конструкции, крепящиеся на выходной коллектор, располагают этими же весомыми минусами.

Установка проточного подогрева

Проточный подогреватель встраивается в топливную магистраль. Этот вариант не даст замёрзнуть солярке при движении. Устанавливается он перед фильтром солярки, либо рядом с баком. Эффективность этого решения меньше, чем у предыдущего. Но когда нет альтернативы, проточный подогрев — это единственный вариант. Будьте уверены, солярка не замёрзнет в топливопроводе при езде.

Установка подогрева дизельного топлива в баке — идеальный зимний вариант. А применив два вида сохранения тепла, вы забудете о замерзании энергоносителя.

Автовладельцам придётся выбирать из двух разновидностей подогревателей. Поставить их можно вместе и по отдельности. Противники холода отличаются надёжностью и простотой. Редкие модели, имеющие собственный насос, выходили из строя от давления в топливопроводе.

Не забывайте при пользовании подогревателями о пожарной безопасности. Магистраль энергоносителя и электрический нагревающийся прибор могут стать взрывным тандемом. Следите за утечками топлива! Это касается как процедуры установки подогревателей, так и дальнейшей эксплуатации.

Следите за уровнем заряда АКБ! Посадить батарею подогревателем проще простого. Если не уверены — зарядите аккумулятор перед следующей поездкой. Это оградит от дополнительных проблем.

Автомашина-донор

Некоторые французские и корейские дизели комплектуются проточным подогревом топлива с завода. Взять их штатную конструкцию за основу – отличное решение. Вне зависимости от автопроизводителя конфигурация устройства стандартна, поскольку разработана одним и той же фирмой – Delphi. Однако найти деталь по оригинальному артикулу 9305-117B в продаже не представляется возможным. По кодам комплектующих отдельных машин единица доступна к покупке.

Решения от профильных компаний

Для потребительской корзины всегда доступны универсальные подогреватели от фирм, специализирующихся исключительно на изготовлении средств обогрева автодизелей:

Ручной ЭПТ-150С (НПП «Платан»), 12/24 В – 1 600 рублей.
Ручной Sever-S MiniMax (CFH 007), 12/24 В – 2 900 рублей.
Ручной Номакон ПП-101 (12 В)/ПП-102 (24 В) – 4 700 рублей.
Автоматический Номакон ПП-201 (12В)/ПП-202 (24 В) – 6 800 рублей.

Конкуренцию штатному проточному подогреву холодного дизельного топлива по стартовой цене может составить только ЭПТ-150С. Российская модель предварительно прогревается за 5-10 минут и вступает в работу, обеспечивая разность по температуре между входом и выходом в пределах 15…20 °C.

В отличие от Delphi устройство может быть установлено на грузовые автомобили: на выбор три конфигурации штуцеров подсоединения: диаметры 8/10/12 мм. Недостаток – ручное управление. В основе – высокоресурсный керамический нагревательный элемент.

Еще один ближайший конкурент Delphi, но по функционалу – Номакон ПП-201/ПП-202. Белорусская разработка привлекает автоматическим режимом: при температуре топлива +5°C автоматика отключает нагревательный элемент. Легковой штуцер – 9 мм, грузовой – 12 мм. Минус явный – цена.

Способы реализации электроподогрева

Опыт показывает, что изготовить маршевый электрообогреватель в домашних условиях трудно – нужен мощный нагревательный элемент специфической конфигурации и надежная теплоизоляция. Особые требования по компактности устройства удовлетворить не менее сложно, куда проще воспользоваться фирменными решениями.

Особенности монтажа электроподогрева Delphi

Особые рекомендации по установке подогревов профильных компаний приведены ими в полном объеме: по техчасти – трубопровод с двумя «быстросъемами», по электрочасти – замечаний никаких. Техническая составляющая мероприятий по монтажудетали от Hyundai-Kia или Peugeot-Citroen идентична. Единственная рекомендация – подыскать в каталогах автомобилей шланг на 10 мм и смонтировать узел.

Сложные электротехнические моменты установочных мероприятий оборудования от Delphi наблюдаются по части поиска спецколодки. Необходим как пластмассовый корпус, так и контактные элементы. Комплексное решение от Hyundai-Kia под кодом 8999900026AS обойдется в 1 100 рублей. Дорого. Альтернатива – авторазборка или закупить новые компоненты поодиночке:

Колодка 6541.S9 – 300 рублей.
2 клеммы 6541.Е6 – 100 рублей.

Какие бывают подогреватели

Первое на что мы обратим свое внимание — это то, что любой подогреватель не требует дополнительного источника питания, все они питаются от бортовой сети машины. Всего видов таких устройства как подогреватель для топлива два: бандажные и проточные

Если рассматривать работу фильтра по-простому, то уместно будет вспомнить как эту проблему решали еще наши деды. При долгом простое дизельных двигателей просто поливали горячей водой топливный фильтр, и он начинал пропускать топливо в двигатель. Конечно, залитая на морозе вода под капот приносит кучу других неудобств и может принести другую беду, но перспектива не завести машину до весны еще хуже.

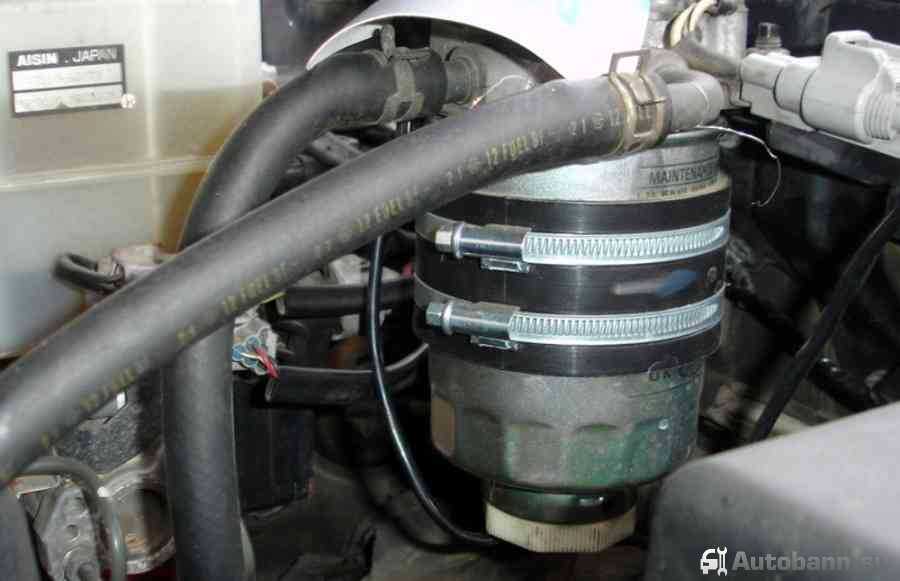

Функции бандажного подогревателя заключаются в том, что он подогревает корпус фильтра тонкой очистки и, заодно, топливо. В зависимости от модели такой подогреватель может работать в диапазоне температур от -40 градусов Цельсия. При нагреве фильтра растворяются все загустевшие парафины и значительно улучшается его пропускная способность. Поточный подогреватель топлива необходим для того, что нагревать все топливо в магистрали чтобы при длительном движении и контакте с холодным воздухом солярка не замерзла где-нибудь.

Установка предпускового подогрева

При холоде первым страдает фильтр горючего, так как парафины солярки кристаллизуются и засоряют его. Его и нужно нагревать.

Самый распространённый вариант — предпусковой подогреватель. Крепится он хомутами на фильтр. Соприкасающаяся алюминиевая сторона устройства подвергается нагреванию до 110°С. Фильтр прогревается за несколько минут.

Цена предпусковых подогревателей напрямую зависит от габаритов и технических параметров. Приборы с ручным управлением имеют стоимость $40-$50. Автоматические системы дороже.

Стоит заранее узнать, из чего изготовлен фильтр. Если в конструкции присутствует пластик (этим славятся французские модели автотранспорта), то такая система не подойдёт. Пластмасса деформируется от нагрева, а фильтр может стать нерабочим.

Помните, что задача такой системы — прогревание порции горючего вещества в фильтре, которое послужит успешному старту двигателя.

Решение, как завести машину зимой, есть!

Подогрев фильтра Diesel Therm — это эффективное и долгосрочное решение для предотвращения проблем связанных с дизельным топливом в холодное время года.

Подогрев топлива Diesel Therm — препятствует закупориванию топливного фильтра, посредством маленькой отопительной системы, которая монтируется перед фильтром, в считанные секунды топливо нагревается и свободно проходит через фильтр.

Diesel Therm активируется водителем при помощи выключателя. Отопительный процесс отображается посредством индикатора и автоматически регулируется термостатом. Функционирует система крайне просто. Независимо от марки автомобиля, электронагревательный элемент разогревает дизельное топливо (на входе в топливный фильтр или непосредственно в фильтре), в результате чего резко повышается его текучесть, а дизельное топливо становится однородным (без кристаллов парафина) и отделяется содержащаяся в нем вода. В результате чего, не нужно лить присадки в дизельное топливо. Нагревательный элемент Diesel Therm автоматически отключается при температуре дизельного топлива +45С, в отличие от проточного подогревателя Номакон (Белоруссия) +5С. При достижении рабочей температуры солярки (+40 +50°С в зависимости от модели) электрический термостат автоматически поддерживает ее. Работает система подогрева дизельного топлива от бортовой сети автомобиля и потребляет небольшое количество энергии, что делает ее использование безопасным (максимальное потребление 200Вт).

Фантомные проблемы с аккумулятором

Многие водители до сих пор считают, что главной проблемой, из-за которой не запускается двигатель при отрицательных температурах, является недостаточный заряд аккумулятора. Но это не совсем так.

Действительно, в некоторых ситуациях причиной того, что не заводится автомобиль, может послужить недостаточный заряд. Подобная ситуация чаще всего связана со старым аккумулятором или неверным выбором масла.

Вы наверняка знаете, что масло для автомобильных двигателей может быть таких типов:

Состав каждого типа масла отличается от другого степенью вязкости и добавлением дополнительных присадок. Проще говоря, если вы зальёте на зиму летнее масло, то способность аккумулятора держать заряд может упасть на 50 процентов.

Для чего нужен прибор

Одна из наиболее неприятных ситуаций, с которой водитель ежедневно сталкивается зимой — первый запуск авто. Морозным утром, выходя из дома на улицу, первое, что хочется сделать — сесть в салон автомобиля и как можно скорее включить обогреватель.

Но как быть с мотором? Ранее для нагрева двигателя использовали паяльные лампы, но сегодня водители ушли от «дедовских» методов и все чаще стали применять специализированное оборудование.

Нестандартные способы прогрева двигателя зимой

Выгоды применения предпусковых подогревателей:

снижение нагрузки на мотор в процессе первого запуска, увеличение его эксплуатационного срока;
продление срока службы аккумуляторного блока;
экономия на расходе топливных ресурсов;
быстрый прогрев салона.

Аппараты успешно применяются для автомобилей с дизельным и бензиновым силовым агрегатом. Но наиболее востребованным считается предпусковой подогреватель двигателя для дизеля. Данное топливо подвержено изменению структуры консистенции при пониженном температурном режиме. В процессе похолодания парафин, входящий в составе дизеля, начинает кристаллизироваться, в результате чего жидкость меняет плотность.

ВИДЕО: Бюджетный предпусковой подогреватель

Разновидности оборудования

Прогрев дизельных моторов осуществляется посредством нагрева одного из 4 элементов:

жидкости для охладительной системы — тосол или антифриз;
картерного масла;
фильтровой системы тонкой очистки;
топливной трассы.

Подогреватели двигателей для работы могут применять бензин, дизель или электроэнергию. Наиболее дорогостоящие гибридные модификации способны прогревать одновременно двигатель и салон авто. Модели немного проще используются исключительно для одной функции — либо нагрев воздуха в салоне, либо прогрев мотора.

Фото установки пускового подогревателя двигателя легкового автомобиля

Делаем правильный выбор

На что следует обращать внимание перед покупкой предпускового подогревателя для дизельных двигателей:

экономичность — прогрев двигателя должен осуществляться за короткий промежуток времени с минимальным расходом топлива и электричества;
масса и размерные параметры — габариты устройства должны полностью соответствовать пространству под капотом, чтобы агрегат вместился и не утяжелял авто;
безопасность и производительность.

Данные факторы являются основными критериями подбора наиболее оптимального варианта.

Серии агрегатов

Сегодня на рынок поставляется три основных классификации приборов:

автономные подогреватели;
жидкостные;
электрические.

Чтобы понять, какой из предложенных устройств наиболее подходит для автомобиля, следует рассмотреть подробнее конструктивные особенности и принцип работы каждого.

Автономные предпусковые подогреватели

В данном устройстве дизельное топливо сжигается в камере сгорания, что способствует быстрому разогреву охлаждающей жидкости. Циркуляцию теплоносителя обеспечивает встроенный или дополнительно установленный насос на 12В.

Все модификации работают от дистанционного управления. Такой прибор можно запрограммировать на определенное время включения, выключения, поэтому он считается более удобным. Также приборы предусматривают управление при помощи ДУ пульта или мобильного телефона. Конструкция устройства имеет возможность подключения к системе сигнализации.

На рынке предлагают автономные предпусковые подогреватели для дизеля следующих немецких марок:

Дополнительный подогрев заводского топливного бака на дизель своими руками: поэтапная инструкция

Приступать к самостоятельному изготовлению установки рекомендуется при наличии желания что-либо изобретать. Особых сложностей в процессе конструирования изделия нет: спецсноровки не нужно, но знания по электричеству из школьного курса физики не помешают – этого достаточно для грамотного подсоединения самодельного изобретения к бортовой сети.

Компоненты

Сконструировать подогреватель дизельного топлива в баке можно из подручных средств. Основа подогревательного устройства – нагревательный элемент. Нагреватель прямого назначения вряд ли удастся найти – придется проявить смекалку. На роль преобразователя электрического тока в тепло сойдут:

Гибкий ТЭН на 12 или 24 В.
Нихромовая проволока.
Автомобильный кипятильник на 12 В.

Для подсоединения к электросети понадобится стандартный набор элементов, состоящий из четырехконтактного реле на 30 А и колодки для него, кнопки-выключателя, плавкого предохранителя на 30 А и провода необходимой длины сечением не менее 2,5 мм2. Не лишней будет визуальная индикация режимов работы подогревателя, которую обеспечивает светодиод. Пластиковые стяжки и термоусадочный кембрик также должны быть в наличии.

Подогрев на основе кипятильника

Простота – главный критерий совершенства самоделки. Использовать автомобильный кипятильник в качестве нагревательного элемента – значит пойти по пути наименьшего сопротивления. При таком раскладе дел ничего изобретать не нужно – достаточно приобрести в автомагазине аксессуар и необходимые для сборки электроцепи компоненты.

От самого кипятильника необходим только нагреватель – пластиковая накладка вместе со шнуром для прикуривателя удаляются. Дальнейшие действия производятся в соответствии с инструкцией:

В крышке топливозаборника сверлится отверстие под вывод «+».
На заборник топлива крепится нагревательный элемент с помощью пластиковых стяжек.
К кипятильнику подсоединяется проводка: масса идет на ближайший винт, «+» – из салона. Скрутку желательно пропаять и защитить термоусадкой.
Отверстие в крышке закрыть герметиком.
Подсоединить к реле «+» от кипятильника, кнопки и светодиода, массу. Положительный контакт взять от аккумулятора через предохранитель на 30 А.

При монтаже своими руками покупного или самодельного подогрева заборника топливного бака на дизель встречается одно проблемное место – отверстие в крышке топливозаборника. Закрыть его лучше какой-либо пластиковой заглушкой. Обычный герметик и термоклей не подойдут: со временем они растворяются в солярке. Жидкая резина обладает требуемыми качествами: находясь в жидком состоянии, полностью закупоривает технологическое отверстие и со временем переходит в твердое состояние.

Подогреватель на базе нихромовой проволоки

Главная характеристика изделия из нихрома – удельное сопротивление. Оно зависит от геометрических характеристик проводника: сечения и длины. Величина сопротивления определяет мощностные характеристики установки, которые влияют на количество тепла, выделяемого при прохождении тока определенной силы.

При выборе электротехнических параметров можно отталкиваться от того же автокипятильника. Его мощность не превышает 200 Вт. Значит оптимальное сопротивление нихромовой нити – 0,7 Ом. Исходя из этой величины подбирается диаметр и длина нихромового проводника по формуле сопротивления.

Монтажная часть заключается в установке проволоки из нихрома на специальную насадку, одеваемую на топливозаборник. Чаще всего в роли корпуса нагревателя выступает пластиковый обод сеточки грубой очистки. Соединение нихромовой проволоки с проводом обязательно выполняется механическим путем – через контактную пару.

Как собрать проточный подогрев топлива и установить его на дизель своими руками

Способы реализации электроподогрева

Автомашина-донор

31394-H1950 (Hyundai-Kia) – 1 700 рублей.
1579.Y6 (Peugeot-Citroen) – 1 800 рублей.

Важная особенность устройства – способность функционировать в автоматическом режиме: при температуре топлива на входе выше +2°C автоматика отключает нагреватель. Суммарная мощность – 150 Вт. Диметр штуцеров – 10 мм.

Решения от профильных компаний

Ручной ЭПТ-150С (НПП «Платан»), 12/24 В – 1 600 рублей.
Ручной Sever-S MiniMax (CFH 007), 12/24 В – 2 900 рублей.
Ручной Номакон ПП-101 (12 В)/ПП-102 (24 В) – 4 700 рублей.
Автоматический Номакон ПП-201 (12В)/ПП-202 (24 В) – 6 800 рублей.

Установка электроподгрева

Суть установки электроподогревателя любой фирмы одинакова – интегрировать устройство в топливопровод. Поспешно резать трубки системы питания не стоит, лучше ознакомьтесь с рекомендациями производителей и механиков:

Монтировать вблизи фильтра тонкой очистки топлива.
Избегать применения обычных металлических хомутов.
Устанавливать с использованием быстросъемных хомутов.

Идеальное решение – демонтировать «быстросъем» с фильтрующего элемента и установить его на вход в обогреватель. Выход нагревателя соединить с входом фильтра отрезком топливопровода с двумя быстросъемными хомутами.
Подключить проточный подогреватель дизельного топлива своими руками несложно, если руководствоваться главными правилами:

Предусмотреть четырехконтактное ВАЗовское реле и предохранитель на 30А в схеме питания будь то автоматического или ручного устройства.
Кнопка-выключатель «автомату» не помешает.
Сечение проводов – не менее 4 мм2.
Управляющий плюс должен появляться после включения зажигания.

Особенности монтажа электроподогрева Delphi

Особые рекомендации по установке подогревов профильных компаний приведены ими в полном объеме: по техчасти – трубопровод с двумя «быстросъемами», по электрочасти – замечаний никаких. Техническая составляющая мероприятий по монтажу
детали от Hyundai-Kia или Peugeot-Citroen идентична. Единственная рекомендация – подыскать в каталогах автомобилей шланг на 10 мм и смонтировать узел.

Колодка 6541.S9 – 300 рублей.
2 клеммы 6541.Е6 – 100 рублей.

Схема подогрева топливного фильтра — принцип работы

Подогреватель – один из самых эффективных способов предотвращения кристаллизации при любой, даже самой холодной погоде. Конечно, можно использовать различные присадки и добавки, однако это не всегда дает нужный эффект, а некачественные материалы могут значительно навредить системе двигателя.

Устанавливают устройство на топливных фильтрах грубой и тонкой очистки.

Системы состоят из:

подогревателя (одного из вышеперечисленных видов),
температурного датчика и контрольного блока,
пульта управления, монтируется в салоне около места водителя.

Нагревание обеспечивает электрический подогреватель, который монтируют на фильтр грубой очистки.
Система запускается из салона автомобиля. При этом плавление кристаллов осуществляется в течение всего 3-5 минут, даже при условии мороза на улице в -40С градусов.
В случае установки комбинированного варианта системы, после нагревания охлаждающей жидкости и обратки до 40С электроподогрев рекомендуется отключить.

Таким образом, подогрев фильтра дизельного топлива позволяет сэкономить на:

дорогих присадках,
энергоресурсе аккумулятора машины,
ремонте двигателя после холодных пусков.

Как установить обогреватель топливного фильтра своими руками

Монтаж системы подогрева производится по следующим шагам:

ВИДЕО ИНСТРУКЦИЯ” alt=””>

Обернуть фильтр греющей пленкой любой ее стороной. Пленка работает и от переменного, и от постоянного тока. Зафиксировать конструкцию скотчем, чтобы пленка не расходилась.
Поверх конструкции намотать слой утеплителя, а затем дополнительного материала, который будет выполнять функцию чехла.
Поверх надеть обрезок от пластиковой бутылки (если подойдет по диаметру конструкции).
Если вы приобретаете готовый комплект для подключения, в него может входить отдельно обложка, которую также наматывают сверху.
Для закрепления всех слоев используют пластиковые стяжки или автомобильный хомут соответствующего диаметра.
Подсоединить провода обогревателя к электросети. Провода подключаются к корпусу машины, а также к переключателю в салоне машины через систему предохранителей.
Вырезать небольшое отверстие в салоне машины рядом с местом водителя и установить сам выключатель системы.

Как самостоятельно установить обогреватель на дизельный топливный фильтр

В готовые комплекты для подключения подогрева входят:

схема,
две стяжки,
два провода,
предохранители,
разъемы,
выключатель,
обложка.

С готовым комплектом выполнить подключение будет легче, поэтому если сомневаетесь в своих силах, можете приобрести его.

Чтобы аккумулятор автомобиля не разрядился, не оставляйте его надолго во включенном состоянии. Процедуру можно проводить только с включенным генератором. Чтобы предотвратить выход обогревателя из строя, не запускайте его при работающем моторе и не подсоединяйте без предохранителя.
