Как установить ксенон своими руками

Рассмотрение ситуации с юридической точки зрения

Бытует мнение, что использование ксеноновых фар в России запрещено. Разумеется, это не так. Если ксеноновые фары изначально были в заводской конструкции, никто и никогда не придерётся к ним. А вот насколько законна установка новых линз? Или установка иного источника освещения? Этот вопрос довольно щекотливый, так как многие водители тюнингуют свои фары, не соблюдая законодательство РФ.

Таким образом, устанавливая газоразрядные (ксеноновые) лампы в фары, предназначенные для галогенных источников света, вы нарушаете закон, так как подвергаете опасности себя и других участников дорожного движения.

Исходя из этого, управление транспортным средством с фарами, предназначенными для использования с лампами накаливания, в которых установлены газоразрядные источники света, должно квалифицироваться сотрудниками Госавтоинспекции как административное правонарушение, предусмотренное частью 3 статьи 12.5 КоАП РФ (режим работы световых приборов не соответствует требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения). Эксплуатация транспортных средств запрещается в порядке, предусмотренном частями 2, 2.1, 4 статьи 27.13 КоАП РФ (со снятием государственных регистрационных знаков).

Разъяснения Департамента обеспечения безопасности дорожного движения МВД РФ от 20 февраля 2010 г. «Об использовании «ксеноновых» фар»

Несоответствие линзы типу фар может быть замечено инспекторами ГИБДД или выявлено во время прохождения техосмотра. Поэтому, если вы всё же решили перейти на ксеноновые лампы, лучше всего будет купить новые фары, предназначенные для этого типа освещение. Конечно, это обойдётся вам значительно дороже, но в противном случае вы можете быть лишены водительских прав на срок от 6 месяцев до года.

Что такое биксенон?

Разбираем фары в домашних условиях

Согласно логике, установку биксенона H4 нельзя выполнить без того, чтобы не снять блок-фару в сборе. Как выполнять демонтаж фар, подробно рассматривать не будем – у каждого авто есть свои конструктивные особенности. Заметим только, что отключать АКБ надо до проведения демонтажа. Который включает следующие шаги:

  1. отключение разъёма ДХО, поворотника,
  2. отсоединение колодки от клемм основной лампы,
  3. а также извлечение гидрокорректора.
  4. Крепёжные винты откручивают на последнем этапе.

Сами модули фар придётся разобрать. Это действие выполнить просто. Нужно достичь температуры, при которой плавится бутиловый герметик. В общем, модуль надо поместить в коробку, заполняемую горячим воздухом. А источником воздуха будет фен.

Задача одна – расплавить герметик

Допустимо пользоваться только промышленным феном. Напротив сопла устанавливают рассеиватель – деревянную доску. Проводите все действия по порядку:

  1. Коробку закрывают;
  2. Включают фен (используйте минимальную мощность);
  3. Через 10 минут фен выключают и руками в перчатках достают модуль фары.

Выполняя разбор, пользуйтесь плоской отвёрткой. Результат всех работ показан на фото.

Осталось только убрать лишний герметик

Видео снятия стекла с блок-фары + советы профессионала

Порядок установки

Далее – немного о том, как подключить ксенон своими руками.

Подготовка

Объём подготовительных работ зависит от компоновки автомобиля. Иногда к лампам противотуманных фар удаётся подобраться лишь при снятом переднем бампере. Но важнее всего – удачно разместить блоки розжига. При этом желательно максимально сократить длину проводов от них к фарам. Следует учитывать то, что излишне «спрятав» блоки, вы тем самым ограничите доступ к ним. Это вызовет затруднения при поиске и устранении неисправностей.

Для подведения проводов к лампам, скорее всего, придётся просверлить отверстия в колпаках фар, закрывающих лючки. В наборе для подключения предусмотрены специальные резиновые уплотнители и сверло следует выбирать в соответствии с их размерами. В тех случаях, когда колпаки в фарах сделаны из резины, достаточно сделать в них отверстия.

Выбор способа крепления блоков розжига не имеет принципиального значения. Их можно зафиксировать на деталях кузова при помощи скоб, входящих в комплект или просто приклеив на двухсторонний скотч.

Варианты схем подключения

Самый простой способ подключения HID-лампы выглядит так.


Схема подключения

Принцип работы прост: при включении переключателя света напряжение подаётся на блок розжига, в нём генерируется высокое напряжение, которое и подаётся на электроды газоразрядной лампы. Положительные и отрицательные провода перепутать при подключении не получится – их разъёмы несовместимы друг с другом.

Ввиду того, что напряжение бортовой сети может быть изрядно «просажено» в момент розжига дуги, предпочтительнее осуществлять подключение ксенона через реле.

Как видите, тоже ничего сложного. На обмотку обычного реле света (контакты 85 и 86) подаётся напряжение, которое в штатной схеме подводилось к контактам «галогенки». В результате замыкаются контакты 87 и 30 реле, которые используются в качестве выключателя, «врезанного» в плюсовой провод, идущий непосредственно от аккумулятора. Таким образом исключаются потери напряжения, подаваемого на блок розжига, и облегчается «запуск» ксеноновой лампы – цепь становится практически автономной. Такой способ идеально подходит не только для того, чтобы подключить ксенон в противотуманки, но и для переделки основных фар.

С биксеноном ситуация несколько сложнее. Самый простой вариант улучшить срабатывание переключения ламп при смене режимов «дальний/ближний» — установить между «плюсовыми» выводами диод, исключающий «залипание» управляющего электромагнита.

Принципиальное отличие процесса монтажа ламп Bixenon от Xenon

Для ламп биксенон схема подключения немного усложнена из-за наличия дополнительного режима дальнего света. Поскольку последний активируется не путем зажигания второй нити накаливания, а за счет перемещения металлического экрана, алгоритм управления лампами немного корректируется дополнительной проводкой (На заметку: об особенностях подключения ламп Xenon можно прочитать здесь).

Рекомендуем: Какой допустимый износ тормозных дисков? Советы и рекомендации автолюбителям

В более приближенном формате особенность схемы заключается в следующем:

  • «+» и «–» поступают на блок розжига при включении ближнего света;
  • при активировании дальнего освещения «+» поступает на устройство, изменяющее фокус свечения.

Подключение может быть выполнено по одному из двух сценариев, выбор которого предопределяет тип комплекта:

  • с реле на каждую лампу или вовсе без электронного ключа;
  • с одним общим реле на две лампы.

Поправка для обратной полярности

Изменение полярности подключения базы реализовано во многих автомобилях. Слово «обратный» означает, что «плюс» нанесен на общий контакт лампы (см. Рис.).

Вариант обратной полярности показан справа

Если в автомобиле используется именно обратная полярность, купите универсальный биксеноновый комплект:

Комплект, позволяющий два варианта подключения

Как видите, в комплекте есть инвертирующая перемычка и управляющий диод. При установке соблюдайте рекомендации:

  • Если переключение из одного режима в другой не работает, поменяйте полярность диода;
  • Если переключатель не работает должным образом, установите перемычку.

Никаких дополнительных объяснений здесь не требуется. Хорошая установка!

Что такое биксенон

Обычная ксеноновая лампа представляет собой один источник света, который может работать либо на дальний, либо, как часто бывает, на ближний свет. Биксеноновые лампы универсальны – они могут переключаться, превращаясь из источника дальнего света в источник ближнего, и наоборот. То есть одна лампа заменяет две.

Как она работает

Казалось бы, что тут выяснять? Поставили две ксеноновые колбы по аналогии с двумя спиралями, как в галогенке, да и все. Но колба в биксеноне одна! Взглянем на биксеноновую лампочку поближе.

Чем отличается от биксеноновых линз

Очень часто биксенон путают с биксеноновыми линзами. Это абсолютно разные устройства! Взглянем на фото линзы. Что лучше – биксенон или билинза?

Однозначно на этот вопрос ответить сложно. Если у нас уже стоит специальная фара под ксенон, то достаточно купить биксенон, и вопрос решен. Если фары нет, то, конечно, удобнее и дешевле линза – ее можно просто врезать в любую штатную фару, которая будет исполнять роль защитного кожуха и не более.

Схема подключения ДХО через 5 контактное реле

Эта схема является наиболее правильной и автоматизированной, я рекомендую подключать ДХО именно по этой схеме. В этой схеме используется 5ти контактное реле. Давайте немного расскажу о принципе работы 5ти контактного реле. 5ти контактное реле имеет 2 силовых вывода. В нормальном состоянии первый из силовых выводов замкнут, второй разомкнут. После подачи на реле управляющего сигнала, первый вывод станет разомкнутым, а второй замкнутым. Это кажется сложным, но давайте разберемся на примере, и все станет ясно.

На рисунке:

  • Контакты 85 и 86 — являются управляющими контактами. В зависимости от того, есть ли на них напряжение или нет, замыкаются контакты 87 или 87А;
  • Контакт 30 – силовой питающий контакт реле. Именно на него надо подавать напряжение для питания потребителей;
  • Контакты 87 и 87А – контакты присоединения потребителей.

Приведу пример. Напряжения на контактах 85 и 86 нет, питание через реле идет к потребителю на контакт 87А. Напряжения на контактах 85 и 86 есть, реле переключает питание на потребителя на контакте 87.

Как подключить:

  • Питание на ДХО и фары подаем через контакт 30. Для большей автоматизации возьмите питание от основной цепи автомобиля, которая включается при включении зажигания;
  • К контакту 87А присоединяем ДХО, которые будут включены всегда;
  • К контакту 87 присоединяем фары, которые буду включаться только при отключении ДХО;
  • На контакты 85 или 86 (не имеет значения), подаем управляющий сигнал от кнопки включения фар в салоне;
  • Оставшийся контакт 85 или 86 присоединяем к корпусу автомобиля.

При таком подключении у вас могут работать или ДХО или фары. На заглушенном автомобиле и ДХО и фары отключаются.

По-моему – это идеальный вариант.

Ксенон в противотуманки

Из всего вышеперечисленного можно сделать вывод, что устанавливая ксенон в туманки, вы будете нарушать закон о ксеноне только в том случае, если они не предназначены для использования ксеноновых ламп. На птф распространяются те же требования, что и к фарам головного света.

Согласно Перечню неисправностей и условий, при которых запрещается эксплуатация транспортных средств:

3.4. На световых приборах отсутствуют рассеиватели либо используются рассеиватели и лампы, не соответствующие типу данного светового прибора.

Поэтому, если конструкция противотуманок на автомобиле не предусматривает установку ксеноновых лампочек, то наказание за «колхозный» ксенон в птф будет такое же, как и за «колхозный» ксенон в фарах головного света.

Преимущества использования биксеноновых фар

Сегодня достаточно большое количество моделей в топовых комплектациях оснащаются ксеноновой/биксеноновой оптикой. И это уже отнюдь не вопрос престижа: такая светотехника обладает достаточно большим числом важных преимуществ перед другими автомобильными лампами:

  • экономичность – мы уже отмечали, что наработка на отказ у них как минимум вдвое выше, чем у обычных ламп;
  • яркость – ещё одно достоинство ксеноновых источников света: они формируют луч мощностью 3000-32000 люменов против 15000 люменов у «галогенок», что существенно повышает комфортность для водителей;
  • по долговечности показатели ксеноновых ламп также примерно вдвое выше, чем у галогенных;
  • невысокое энергопотребление достигается за счёт дискретности работы блока питания, и здесь экономия тоже примерно двукратная;
  • отличная видимость в туман – в этом отношении биксеноновая оптика даже лучше коротковолновой светодиодной, поскольку биксенон свети так, что не генерирует перед автомобилем белесую пелену;
  • благодаря использованию специальных линз ослепления водителей, едущих по встречной полосе, не происходит. И это при гораздо лучшей освещённости дорожного полотна.

Главным недостатком ксенона/биксенона является высокая стоимость таких комплектов, что и заставляет автопроизводителей отказываться от их установки на бюджетные авто.

Среди других минусов можно отметить следующие:

  • сложность монтажа – чтобы установить такую оптику на своё авто, нужно хорошо разбираться в электротехнике – схемы подключения биксеноновых фар достаточно сложные;
  • далеко не на все авто возможна установка такой светотехники – на фаре должна присутствовать маркировка с буквой «К», в противном случае придётся менять полностью комплект блок-фар;
  • наконец, установка биксенона на автомобили, конструкция которых не предусматривает их использования, запрещена в соответствии с ПДД.

Как выбрать хороший комплект ксенона?

Подбор подходящего ксенонового источника освещения для машины должен опираться на два фактора: известность и надёжность фирмы-производителя и необходимую яркость ламп.

Из чего должен состоять комплект ксенона?

Комплектация газоразрядных лампочек для головного света или противотуманных фар включает в себя:

  • источники освещения, рассчитанные на определенную мощность и обладающие конкретной маркировкой;
  • устройство розжига;
  • комплект проводов и элементов для подключения и фиксации ламп.

Блок розжига представляет собой модуль, предназначенный для подачи определенной величины напряжения, требующегося для активации, на световые источники. Более дорогие блоки обладают усложненной конструкцией, что позволяет им контролировать большее количество процессов. Если устройство высококачественное, оно сможет обеспечить длительную и бесперебойную работу световых элементов. Это обусловлено тем, что при розжиге ламп соблюдаются основные технические параметры в необходимом диапазоне.

Маркировка ксенона

Маркировка газоразрядных устройств может быть 5000К, 6000К и т. д. Этот параметр определяет цветовую температуру, то есть яркость и оттенок свечения лампочки. Если маркировка устройств составляет 4300К, то свет будет более белым и иметь желтоватый оттенок. Использование таких источников актуально в ПТФ и головной оптике. Они более эффективны при езде по мокрому дорожному полотну.

Устройства, рассчитанные на 5000К, обладают белым цветом свечения. Их мощность выше, а сам свет более приятен для восприятия человеческим глазом. Лампочки на 6000К обладают голубым оттенком и в результате низкой светоотдачи уступают предыдущим вариантам по мощности. Тем не менее, этот тип устройств более популярен среди наших соотечественников. Штатно при производстве авто компании устанавливают ксеноновые лампы, рассчитанные на 4200-5000К.

Канал AvtoGSM в ролике распаковал и сделал краткий обзор комплектации ксенона от производителя Шоу-Ми.

Какой ксенон лучше?

Не факт, что дорогой комплект газоразрядных лампочек будет функционировать качественно и эффективно

При покупке блока розжига также рекомендуется обращать внимание на стоимость

Надо выбирать устройство, соответствующее техническим параметрам машины. Например, если автомобиль не оборудован модулем для контроля напряжения лампочек, то бессмысленно покупать ксенон с «обманкой». Это никак не повлияет на качество его работы.

Нецелесообразно приобретать тонкие блоки розжига, называющиеся «слим», если в моторном отсеке много места для монтажа стандартного устройства. Стоимость таких «девайсов» более высокая. А если блок дешевый, то как правило, он изготовляется из низкокачественных материалов, сборка также оставляет желать лучшего.

Наиболее популярные производители ксеноновых ламп

Изготовители газоразрядных источников освещения, положительно зарекомендовавшие себя среди потребителей:

  • Sho-Me (Шоу-Ми);
  • Mitsumi;
  • Xenotex;
  • MTF;
  • Osram;
  • Hella;
  • Philips;
  • Bosh;
  • APP Digital Ultra Slim.

Канал Test Lab рассказал о нюансах, которые позволят отличить оригинал ксенона Осрам от подделки.

Что представляют собой биксеноновые фары

Ксеноновое освещение – фонари или фары, в которых установлены специальные газоразрядные лампы, в них отсутствует спираль накаливания. За счет конструктивных особенностей осветительных элементов создается направленный пучок света, для улучшения эффективности светового потока ксенон используется вместе с линзами. Основные преимущества ксеноновых фар перед галогеновыми:

  • направленный поток света;
  • экономичное потребление электроэнергии;
  • более яркое освещение.

Направленный световой поток меньше ослепляет встречных водителей, потому что направлен на дорогу и не рассеивается. Ксеноновые лампы в основном применяются для ближнего света, яркий лучевой поток не всегда целесообразно использовать для дальнего освещения. Биксенон используется в качестве комбинированного света (лампы переключаются как на дальнее, так и на ближнее освещение), переключение светового потока происходит за счет перемещающегося электрода внутри колбы. Также изменение «дальний/ ближний» можно осуществить с помощью установки перемещающейся шторки или экрана, часто штатная биксеноновая оптика оснащается автоматической системой управления фарами.

Если доверить подключение профессионалам

Доверив установку ксенона мастерам автосервиса можно избежать поломки дорогостоящего оборудования и травматизма, которые возможны при ошибках в самостоятельной работе.

Как найти хороший сервис?

Многие станции технического обслуживания автомобилей берут повышенную плату за установку ксенона. Для предотвращения финансовых потерь нужно проанализировать цены на соответствующие монтажные работы автосервисов в своем регионе. Найти хороший сервис помогут отзывы автовладельцев, подключивших ксенон в определенной мастерской.

Ориентировочная стоимость работы

Монтаж ксенона на различные модели автомобилей занимает от 40 минут до 2 часов, соответственно различается и цена.

Ориентировочная стоимость работы по установке ксенона в головном освещении и противотуманных фарах в некоторых городах показана в таблицах:

Ответственность за переделку фар

Бытует ложное мнение, что «ксенон» в России запрещены. На самом деле это не так. Согласно Административному Кодексу РФ запрещено управление автомобилями, световые приборы которых не соответствуют основным требованиям Положений о допуске транспортных средств к эксплуатации. Иными словами, переделка фар, предназначенных для применения в них ламп накаливания или галогенных, с установкой ксеноновых источников света, влечёт за собой административное наказание. Кстати, никаких штрафов за это нет. Часть 3 ст. 12.5 КоАП за подобное правонарушение предусматривает наказание в виде лишения права управлением транспортными средствами на срок от шести до двенадцати месяцев с конфискацией световых приборов. Так что стоит трижды подумать, прежде чем заниматься тюнингом системы освещения своего автомобиля.

Рекомендуем: Почему кипит антифриз в расширительном бачке: обзор распространенных поломок

Как видите, установка линз — процесс достаточно сложный и трудоёмкий. Но эффект от линзованных фар вас по-настоящему удивит. А что касается законности, то тут уж решать вам, ездить ли со старыми фарами, тюнинговать их, рискуя быть лишённым прав, или купить заводские осветительные приборы с соответствующей оптикой.

Производим установку биксенона вместо обычной галогеновой лампы H4 своими руками

Включение в цепь комплекта с индивидуальными реле

Механическая часть процесса установки биксеноновых ламп проста и полностью повторяет способ сборки моноксеноновых:

  • проделать в корпусе проектора отверстие для дополнительной проводки;
  • установить биксеноновую лампу вместо штатной галогенной лампы;
  • закрепить блоки управления зажиганием в непосредственной близости от фар.

Первая установка биксенона Н4 своими руками часто вызывает затруднения при обустройстве схемы подключения. Автономное оборудование не предполагает наличия общих для двух ламп элементов жизнеобеспечения, поэтому процесс установки можно проводить последовательно. По этому принципу:

  • лампа подключена и протестирована на проекторе;
  • манипуляции проводятся с разводкой на втором переднем осветительном приборе;
  • финальный тест продолжается.

Комплект с одним реле обычно содержит следующие электрические элементы:

  • 2 замка зажигания;
  • 2 реле;
  • 2 коммутационной проводки с впаянными диодами;
  • 2 лампы.

Согласно схеме подключения биксенонового одинарного реле, порядок работы следующий:

  • к разъему идущему от лампы и отвечающему за перемещение экрана подключается переключающая проводка с диодом;
  • стандартная клеммная колодка, ранее подключенная непосредственно к базе H4, подключается к трехполюсному разъему, выходящему из вышеупомянутой проводки;
  • коммутационная проводка подключена к реле;
  • электронный ключ подключается к сети, закрепляя положительный полюс на аккумуляторе, а отрицательный полюс на земле;
  • к реле подключается балласт (блок зажигания;
  • патроны лампы подключаются к патронам балласта.

Включение в цепь комплекта без релейных устройств

В комплектах без реле диод встраивается непосредственно в трехконтактный блок питания. Схема подключения абсолютно идентична, за исключением операций, связанных с электронным ключом: разъем питания блока стартера идет напрямую от соединения со штатным замком.

Немного о назначении диода

После установки и подключения биксенона Н4 своими руками часто встречается следующая неисправность: не включаются режимы ближнего / дальнего освещения, пока горит лампа. Причина в том, что в режиме ближнего света экран уже находится в положении дальнего света. Для устранения дефекта направление допустимого потока заряда через диод изменяют путем изменения его полярности.

При несовпадении положения и полярности контактов разъема для установки биксенона с распиновкой в ​​штатном блоке ситуация исправляется индивидуально:

  • положение диода;
  • адаптер, меняющий полярность, вставлен между разъемом для команды магнита, перемещающего экран с ближнего света в положение дальнего света, и блокировкой от коммутационного жгута или разъема питания (при отсутствии реле;
  • в разъеме питания блока розжига контакты поменяны местами.

Как правильно подключать

Правильное подключение ксеноновых излучателей связано не только с техническими вопросами, но и с проблемами с законом. Перед тем, как ехать в магазин за комплектом светотехнического оборудования, правильно будет изучить нормативную документацию.

В обычные фары

Технически поставить ксеноновые светоизлучатели в обычные фары можно. Это особенно легко сделать, если в штатной фаре стоят лампы с цоколем H4. Переделка в этом случае заключается в просверливании в тыльной стороне лампы отверстия для дополнительного провода и установке под капотом блоков розжига. Их надо устанавливать так, чтобы минимизировать попадание на них пыли и влаги. Высоковольтные провода должны быть не в натянутом состоянии.


Вывод проводов для питания газоразрядных ламп.

В какой тип фары не устанавливалась бы ксеноновая или биксеноновая лампа, блок розжига надо располагать так, чтобы не пришлось резать высоковольтные провода (для укорочения или удлиняющей вставки). Кустарными методами восстановить изоляцию разрезанного провода на нужном уровне качества не получится.

  • настроить пучок света согласно ГОСТ;
  • оснастить фары омывателями (в противном случае частицы грязи будут рассеивать яркий свет и перенаправлять его в разные стороны, ослепляя встречных водителей);
  • если в автомобиле присутствуют штатные гидрокорректоры, надо убедиться в их исправности;
  • если гидрокорректоров нет, надо как-то решить этот вопрос.

После этого придется посетить отделение ГИБДД для легализации изменений. Узаконить установку ксенона в осветительные приборы, не предназначенные для этого, будет крайне сложно. Придется ездить от одного поста ДПС до другого, собирая штрафы, но это не самое страшное. Хуже, что все встречные водители будут ослеплены, и это может привести к ДТП.


Слепящий пучок света от неправильно смонтированного оборудования.

В противотуманки

Перед установкой газоразрядных светоизлучателей в ПТФ, надо ознакомиться с нанесенной на фару маркировкой. Литера H означает, что прибор предназначен для использования только с галогенной лампой, и все проблемы сводятся к предыдущему разделу. Если же фонарь отмаркирован буквой D, то установка ксеноновых элементов законна.


Противотуманка с ксеноновым излучателем.

Технически подключение ксеноновых излучателей в этом случае не сложнее, чем к обычным фарам. Но ПТФ в большинстве случаев расположены ниже основных светотехнических приборов. Это означает, что выбор места для монтажа блоков розжига ограничен. Длина проводов сужает варианты крепления блоков в защищенных местах.

В линзованные фары

Наиболее правильный с точки зрения закона путь установки ксенона в основные световые приборы автомобиля. Такие фары дают наиболее направленный пучок света и уменьшают риск ослепления встречных водителей.


Комплект для переделки фар автомобиля.

Существует два варианта развития событий по установке ксенона в линзованные фары:

  1. Если производителем установлена линзованная оптика и на ней имеется маркировка D, то нет никаких проблем. Надо приобрести комплект для установки и выполнить монтаж самостоятельно или обратиться к специалистам.
  2. Если производителем не предусмотрена установка линзовых фар, то надо обратиться в ГИБДД и получить предварительное разрешение. Также надо пройти экспертизу на предмет возможности установки ксенона и линзового оборудования. Дальше можно приобретать комплект светотехники, с обязательным получением от продавца копии сертификата. Далее надо снова пройти экспертизу, установить оптику и ехать на технический осмотр. Все изменения надо внести в документы на машину.

Процедура длительная, но пройти ее вполне возможно. Зато все проблемы будут сняты.

Также будет полезно: Как проверить блок розжига ксенона.

Для наглядности рекомендуем серию тематических видеороликов.

Очевидно, что установка ксеноновых светоизлучателей сопряжена с рядом проблем, несмотря на многие преимущества,. При принятии решения о оснащении автомобиля этими современными элементами светотехники надо подумать не только о своем удобстве и о том, как обезопасить свой карман от штрафов. Самое главное – держать в голове вопросы безопасности движения.

Схема организации подключения биксенона с общим реле на две лампы


Располагая таковым комплектом, целесообразно провести механическую часть процесса монтажа сразу для обеих фар. Работу с электрикой следует выполнять в полном соответствии с разработанным для данного варианта чертежами.

Анализируя схему подключения данного комплекта биксенона, легко выявить главный элемент – общее реле. Именно с него и следует начинать процедуру электрификации:

  • закрепить плюсовую клемму на аккумуляторе;
  • подсоединить трехконтактный разъем к одной из штатных колодок питания галогеновых ламп H4;
  • идущие от реле колодки подачи напряжения в 12 В соединяются с соответствующими разъемами на блоке розжига.

Далее по отношению к каждой лампе осуществляются процедуры:

  • присоединения высоковольтных контактов, идущих от блока розжига;
  • подключения разъема управления положением экрана, выведенного из реле;
  • закрепления минусовых клемм, обеспечивающих замыкания цепи управления магнитом экрана.

Инструкция по установке

Выясним, как самостоятельно установить ксенон на машину. Для найдите фары для вашей модели автомобиля, рассчитанные для работы с ксеноновыми лампочками.

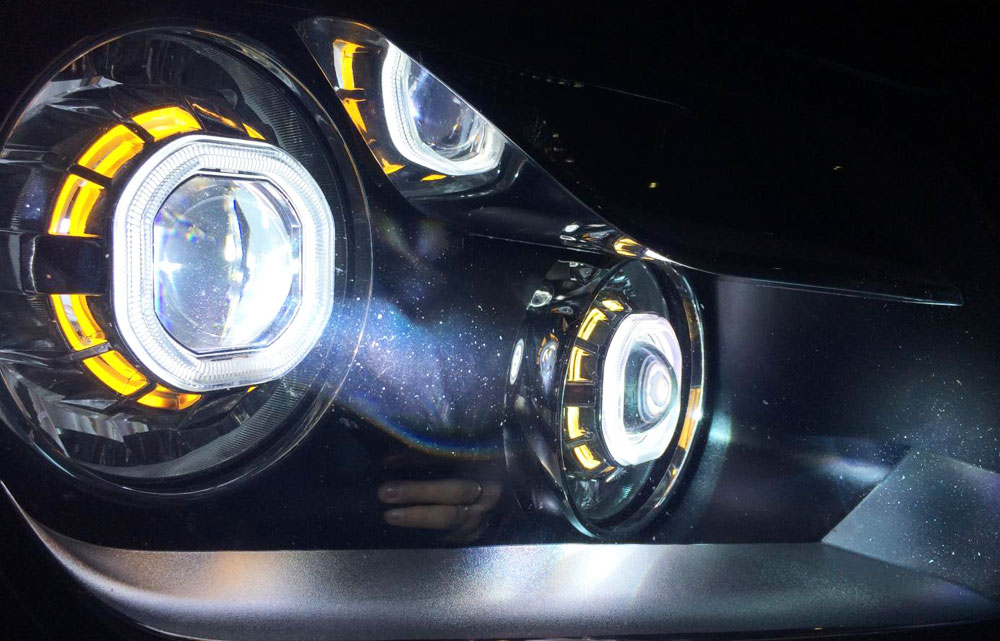

Двухлинзовые фары (слева) и с биксеноновой линзой

Спрашиваем у «Гугла», как заменить фару на нашей модели автомобиля. Руководствуясь инструкцией, снимаем штатные фары, устанавливаем купленные. С такой задачей справится любой, кто умеет держать в руках гаечный ключ.

Для примера ниже показано, как заменить фару на Renault Scenic 2.

Замена фары на Renault Scenic 2 делается при помощи одного ключа

Те, кто не любит легких путей, могут доработать штатные фары, установив в них биксеноновые или обычные линзы для ксенона. Но придется проявить фантазию и, возможно, предварительно разнести штатный осветительный прибор буквально на куски.

Для установки биксеноновых линз в обычную фару нужно повозиться и проявить изобретательность

Снимаем фару, разбираем. Устанавливаем биксеноновые линзы, проявив смекалку, используя дрели, клей, молотки, болты и т. п. Собираем световой прибор, сажаем стекло на герметик, ставим фары на место, подключаем согласно приведенным ниже схемам.

Последний этап, который лучше доверить специалистам СТО, – регулировка фар. Плохо отрегулированные фары будут либо отвратительно светить, либо слепить встречных. И то, и другое опасно и для вас, и для других участников движения.

Регулировка фар на СТО – залог безопасной езды

Схема подключения

Разберемся, как подключить ксенон, который мы установили. Начнем с двухлинзовой фары, в которой две обычные ксеноновые лампы – одна на дальний, другая на ближний. Обе включаются аналогичным образом.

Схема подключения раздельных ламп для дальнего и ближнего света

Особого пояснения рисунок не требует. Напряжение с колодки питания штатной лампы поступает на блок розжига, тот зажигает лампу. Один комплект нужно подключить к колодке питания лампы дальнего света, второй – ближнего.

Теперь о биксеноне

Неважно, лампа это или биксеноновая линза – схема прежняя

Схема подключения биксенона

Контакт 1 колодки подключения к разъему штатной лампы – минусовой. Если подать питание на контакт 2, то блок розжига окажется под напряжением. Зажжется лампа в режиме ближнего света, поскольку электромагнит переключения на дальний и обмотка реле обесточены.

Если подать напряжение на контакт 3, то реле сработает. Одновременно электромагнит сдвинет шторку лампы в режим дальнего света. Блок розжига переключится на питание от нормально разомкнутых контактов, лампа будет продолжать гореть. В схеме можно использовать автомобильное реле с одной группой контактов на переключение. Тому, кого интересует подключение именно биксенона, полезно прочесть статью «Как выбрать и подключить биксенон Н4».

Производим установку биксенона вместо обычной галогеновой лампы H4 своими руками

Включение в цепь комплекта с индивидуальными реле

Механическая часть процесса монтажа ламп Bixenon проста и абсолютно повторяет методику сборки моноксенона:

  • сформировать в корпусе фары отверстие для подвода дополнительной проводки;
  • установить лампу Bixenon взамен штатной галогеновой;
  • закрепить блоки розжига в непосредственной близости от фар.

Первая установка биксенона H4 своими руками зачастую вызывает трудности именно в организации схемы подсоединения. Автономная комплектация не предусматривает наличия общих для двух ламп элементов жизнеобеспечения – следовательно, процесс монтажа можно вести последовательно. Согласно этому принципу:

  • проводятся подсоединение и тест лампы на одной фаре;
  • производятся манипуляции с проводкой на втором головном устройстве освещения;
  • осуществляется заключительный тест.

Комплект с индивидуальным реле в своем составе обычно содержит такие электротехнические элементы:

  • 2 блока розжига;
  • 2 реле;
  • 2 коммутационных жгута проводов с припаянными диодами;
  • 2 лампы.

Согласно схеме подключения комплекта биксенона с индивидуальным реле, методика проведения операции такова:

  • к разъему, идущему от лампы и отвечающему за перемещение экрана, подсоединяется коммутационный жгут проводов с диодом;
  • к выходящему из подключенного выше жгута трехпиновому разъему подключается колодка штатной проводки, ранее присоединяемая непосредственно к цоколю H4;
  • коммутационный жгут подсоединяется к реле;
  • электронный ключ включается в сеть путем закрепления плюсовой клеммы на аккумуляторе и минусовой – на массе;
  • балласт (блок розжига) соединяется с реле;
  • силовые отводы лампы подключаются к колодкам пускорегулирующего устройства.

Включение в цепь комплекта без релейных устройств

В комплектах без реле диод врезан непосредственно в трехпиновую колодку питания. Схема подсоединения абсолютно идентична, за исключением операций, связанных с электронным ключом: разъем питания блока розжига идет прямо от соединения со штатной колодкой.

Немного о назначении диода

После проведения установки и подсоединения биксенона H4 своими руками часто обнаруживается следующая неисправность: не переключаются режимы освещения ближний/дальний, при этом лампа горит. Причина — в режиме включения ближнего света экран уже находится в положении дальнего. В целях устранения дефекта изменяется направление допустимого течения заряда через диод путем смены его полярности.

В случае несовпадения расположения и полярности контактов разъема для биксеноновой установки с распиновкой в штатной колодке, ситуация исправляется в индивидуальном порядке:

  • положением диода;
  • между разъемом управления магнитом, передвигающим экран с положения ближнего света на дальний, и колодкой от коммутационного жгута или от разъема питания (в случае отсутствия реле) вставляется переходник, изменяющий полярность;
  • в разъеме питания блока розжига контакты меняются местами.

Как выбрать ксеноновые лампы

Лампы выбираются по нескольким составляющим критериям.

По совместимости цоколя

HID-лампы выпускаются в соответствии со стандартами. Для замены «галогенок» H7, H11 или любых других необходимо приобретать изделия с такой же маркировкой.

Стандарты ламп

В галогеновых лампах с цоколями H4, HB5, H13 для дальнего и ближнего света используются разные нити накаливания. Аналогичные им газоразрядные называются биксеноновыми. В них смена режимов работы происходит за счёт изменения положений колбы или отражающей шторки посредством электромагнитов.

По температуре свечения и потребляемой мощности

На ксеноновых лампах указывается так называемая цветовая или спектрофотометрическая температура (в градусах по Кельвину). По её значению можно заранее определить, насколько комфортной будет езда в тёмное время суток. При естественном дневном освещении значение цветовой температуры составляет от 6000К.

О том, как будет выглядеть свет фар с лампами различной цветовой температуры, можно составить впечатление по следующему изображению.

Виды освещения ламп

При выборе ксенона для противотуманных фар лучше отдавать предпочтение лампам с температурой 4000 – 4300К. Чем ближе спектр излучения к жёлтому, тем меньше эффект световой стены перед автомобилем, возникающий в тумане. Для фар ближнего и дальнего света ближе к естественному освещению ксеноновые лампы с температурой 4300 – 6000К.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Master Plus
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
