Как подключить сабвуфер в машину

Куда подключать провода на усилителе, магнитоле или сабе

С тыльной стороны магнитолы или усилителя есть обычно два отдельных порта – для подключения силовой части и акустики. Там могут быть разной формы разъёмы. Клеммы под болтовое соединение более надёжны в них провода притягиваются болтами с надетыми на них контактными площадками. Их надо периодически подтягивать, чтобы они не расшатались от тряски.

Пример подключения к усилителю. К магнитоле тоже самое

Кабель от аккумулятора садим на клемму, которая подписана +12 В. Минус — на GND или «–». В силовом блоке есть ещё одна клемма – RMT или может быть ещё подписана как REM. Это вход для подключения управляющего кабеля. Он служит для одновременного включения усилителя и магнитолы.

Подключение силовых проводов к активному сабвуферу

Для подключения силовых кабелей на сабвуфере есть аналогичный разъём. На фото слева он внизу. Есть тот же вход, подписанный +12 V. Сюда подключаем кабель от аккумулятора. На гнездо GND – минус от корпуса, а REM – для подключения управления. Как видите, питание на всех активных частях системы (магнитоле, усилителе и сабвуфере) подключается аналогично.

Как подключить моноблок в 1 ом

Ч то может быть проще подключить однокатушечный сабвуфер к моноблоку или многоканальному усилителю. Совсем другое дело, если сабвуфер с двумя звуковыми катушками или их два и более.

Двух катушечный сабвуфер, равно как и два, три и более сабвуферов, можно подключить четырьмя вариантами: каждую катушку по отдельности, параллельное соединение катушек, последовательное и комбинированное.

Что дает каждое из этих вариантов коммутации сабвуферов, прежде всего универсальность, разные возможности. Рассмотрим каждый вариант в отдельности. Но прежде всего, нужно понять, что происходит при параллельном или последовательном соединении катушек.

Противоположный эффект получается при последовательном соединении. При последовательном подключении двух 4 Ом катушек, получаем сопротивление равное 8 Ом, при подключении двух 2 Ом катушек, получаем 4 Ом. и т.д.

Подключение каждой катушки по отдельности. Данный вариант позволяет подключить мощный двух катушечный сабвуфер к менее мощному четырехканальному усилителю, если нет или не имеется возможности приобрести мощный моноблок. Естественно сопротивление катушек должно соответствовать рабочей нагрузке усилителя в мостовом соединении и регуляторы GAIN должны быть на одном уровне.

Параллельное соединение катушек – сабвуферов.

Как описано выше, при параллельном соединении, сопротивление уменьшается вдвое, что дает возможность усилителю, работающему с более низкой нагрузкой, выдать больше мощности.

Но как говорится «если где-то убудет, то обязательно где-то прибудет». В данном случае так и есть, только наоборот, мощность увеличилась, а контроль усилителя над сабвуфером уменьшился, вследствие чего, бас становится размазаней.

Последовательное соединение катушек. Если усилитель мощный, почему бы и нет, увеличиваем импеданс (сопротивление) и получаем более проработанный бас.

Допустим усилитель с заявленной работой на нагрузку в 4 Ома, выдает 500 Ватт, при нагрузке в 8 Ом, к примеру — выдаст 350 Ватт.

Комбинированное соединение. Сабвуферы — катушки, одновременно подключаются последовательным и параллельным соединением, для коммутации на определенную нагрузку. Вариантов соединения, великое множество, все зависит от количества сабвуферных динамиком, сопротивления звуковых катушек сабвуферов и от возможностей усилителя.

«Знает каждый карапуз, черный — минус, красный — плюс!»

Подключение сабвуфера к магнитоле

Подключать сабвуфер к магнитоле необходимо только через усилитель. Так как встроенной мощности магнитолы не хватит для правильной работы сабвуфера и нормального баса вы не получите. Цепочка подключения простая: магнитола-усилитель-сабвуфер. Магнитола передает сигнал на усилитель. Усилитель в свою очередь этот сигнал усиливает и отправляет его на сабвуфер.

Для чего нужен усилитель?

Усилитель используется для увеличения запаса по громкости, снижения искажений и повышения качества звучания музыки. Встроенного усилителя магнитолы не хватит для раскачки тяжелого низкочастотного динамика, от чего будут появляться большие искажения, уровень громкости будет низким и с большой вероятностью сабвуфер может выйти из строя или попросту «сгореть».

Если у вас активный сабвуфер, то дополнительный усилитель вам не потребуется, потому что он уже встроен в корпус саба (подробнее об активных сабвуферах). Для пассивного сабвуфера придется подобрать усилитель (как правильно это сделать читайте на этой странице).

Одноканальное подключение

Подключить сабвуфер к усилителю не сложно, достаточно соединить выходной аудио разъем усилителя с катушкой или катушками сабвуфера с помощью акустических проводов.

Провода не должны быть тонкими. В большинстве случаев выбирайте медную проводку сечением 4 мм и никаких проблем не будет.

Подключение акустических проводов

Такая схема подключения сабвуфера подойдет для одного канала усилителя или моноблока.

Моноблкок – одноканальный усилитель, предназначенный специально для сабвуферов.

Подключение к сабвуферу через клеммник

Настройка мультимедийной системы автомобиля

Подключение к сабвуферу напрямую

Где установить

Вопрос, где лучше установить саб, может превратиться в проблему: удачное решение напрямую взаимосвязано с модельным рядом автомобиля. Главный нюанс сводится не только к этапу настроек, но и в поиске места под усилитель.

Владельцы минивэна или хэтчбека часто останавливаются на багажнике, поскольку тот имеет преувеличенные параметры. С любым седаном ситуация чуть сложнее: там устройство нужно подсоединить через подлокотники или зафиксировать на полке сзади. Наиболее не комфортным видом кузова будет считаться кабриолет: подобные машины характерны ограниченным объемом багажника, и включение саба может оказаться большой неприятностью в техническом плане.

Защита электрической системы автомобиля от перегрузок

Прежде чем приступить к установке сабвуфера, нужно позаботиться о защите электрической системы авто от перегрузки.

1. Первостепенной задачей является подводка питания посредством аккумулятора. Мощный сабвуфер, функционирующий на низких пиковых частотах, «пожирает» весьма существенный запас энергии. При наличии мощного сабвуфера даже можно наблюдать снижение яркости активных световых устройств в автомобиле. Установка конденсатора с соблюдением полярности – эффективная мера защиты электросистемы автомобиля от перегрузок. Конденсатор подключается к цепи параллельно с сабвуфером.
2. Чтобы предотвратить риск короткого замыкания, нужно внедрить специальную защиту. Для этого подойдет предохранитель 40А. Он устанавливается на проводнике с положительным значением, соединяющем сабвуфер и клеммы аккумулятора. Расстояние кабеля от клемм должно быть около 40 см: чем короче кабель, тем ниже риск перекручивания, его истирания и, как следствие, короткого замыкания.

Автомобильный сабвуфер: виды и конструктивные особенности

Для прослушивания большинства музыкальных треков необходимости в нем нет. Саб нужен для качественного звучания низких частот (басов).

Сабвуферы бывают двух видов:

• Активные — в них уже есть встроенный усилитель мощности;
• Пассивные — усилитель отсутствует и требует дополнительного подключения, чтобы звук на выходе был чистым без искажений и помех.

Пассивный саб по внешнему виду может выглядеть как обычная колонка-динамик больших размеров или короб, в который помещен динамик.

Конструктивно активный саб состоит из следующих элементов:

• корпус — деревянный или пластиковый;
• динамик низких частот;
• регулятор сигнала;
• усилитель;
• регулятор частоты сигнала.

Для качественного звука активный саб необходимо правильно подключить к магнитоле.

Типы сабвуферов по конструкции:

• Рупорный — тип имеет свернутый рупор-динамик, используется на концертах;
• Закрытый — представляет собой динамик, установленный внутри и плотно прилегающий к стенкам закрытого ящика;
• Фазоинвентор — тип с использованием вентиляционной трубы, из которой под силой звуковых волн выходит воздух вместе с низкочастотным звуком;
• Четвертьволновой резонатор — акустика с тоннельным оформлением, тоннель-труба, заданной длины и размером поперечного сечения, через который выходит звук;
• Бендпасс — ящик с фазоинвентором, разделенный посередине стенкой на две камеры, разные в объеме, динамик помещен в перегородке между ними.

Подключение саба к магнитоле через усилитель

Чтобы подключить СБВ к автомагнитоле понадобится набор инструментов и материалов:

• нож;
• набор отверток и ключей;
• пассатижи и кусачки;
• изолента;
• предохранители;
• конденсатор;
• крепежи-расходники (гайки/болты);
• кольца-уплотнители;
• проводка («тюльпаны», акустический кабель, питание).

Процесс подключения

Выбирается место в автомобиле для монтажа устройства. В зависимости от модели и размера это будет багажник или полость под задним сидением авто.

Теперь необходимо проложить силовой кабель от АКБ из-под капота к месту, где будет установлен усилитель и саб в багажном отсеке. Соединительные провода от магнитолы к усилителю прокладываются тем же путем.

Далее подключаем «черный» и «красный» провод в «-» и «+» контакты усилителя соответственно.

Когда усилитель запитан, его подключают к автомагнитоле, для этих целей подойдут обычные RCA провода — «тюльпаны» и провод питания (обычно «синий»).

Теперь аккуратно нужно снять магнитолу при помощи отвертки и ножа.

Затем к магнитоле подключаются «тюльпаны» по цветам проводов-соединителей. Чтобы саб включался одновременно с автомагнитолой можно сразу подключить «+» — провод питания.

Соединительные RCA-провода подключаются к портам усилителя согласно полярностей. Также подсоединяется силовой кабель питания.

В полученную схему соединения вставляется дополнительный предохранитель для защиты от скачков напряжения и коротких замыканий. Лучше если он будет установлен рядом с АКБ, чтобы его легко было поменять.

Далее провода подключаются к магнитоле в линейные выходные разъемы (ЛВ), а противоположный их конец в разъем LINE-IN усилителя.

Размещение сабвуфера своими руками в салоне машины

Качество звука зависит от расположения колонок. Однако, в салоне автомобиля слишком мало места, чтобы разнести их должным образом. Кроме того, сказываются особенности распространения звуковых волн низкой частоты.

При частоте звука 100 Гц длина волны превышает 3 метра, при 50 Гц — вдвое больше. Таким образом, длины низкочастотных звуковых волн соизмеримы и даже превышают размеры салона.

При таких условиях волны не распространяются в привычном понимании термина, колебания диффузора динамика воспринимаются как толчки поршня, поочерёдно то усиливающего, то понижающего давление воздуха в салоне.

Направление на звук мы воспринимаем, анализируя временную разницу достижения волной левого и правого уха. А раз нет распространения, то и направление на источник звука определить невозможно.

Это означает, что расположение сабвуфера в салоне автомобиля на качество звука практически не влияет. Выбирая подходящее место для низкочастотной корпусной колонки, прежде всего учитывают:

• удобство доступа,
• затраты средств и усилий на монтаж,
• помехи эксплуатации автомобиля по назначению.

В подавляющем большинстве случаев сабвуфер размещают в багажнике. Самые популярные места:

• за спинкой заднего сидения диффузором в багажник,
• в нише крыла (сабвуферы стелс),
• в задней полке диффузором в салон,
• за складным подлокотником диффузором в салон,
• в полу,
• в нише запасного колеса.

Галерея: примеры установки

Между салоном хэтчбека или универсала и багажником прекрасная акустическая связь. В этих кузовах сабвуфер можно установить в любое из перечисленных выше мест.

У седанов багажник изолирован лучше, что может снизить звуковое давление в салоне. Чтобы этого не произошло, возможно, понадобится прорезать дополнительные отверстия, улучшающие акустическую связь. Их суммарная площадь должна быть не меньше площади диффузора.

В задней полке и в подлокотнике сабвуферы устанавливают, во-первых, таким образом, чтобы перед диффузором не было никаких препятствий. Во-вторых, без щелей между корпусом колонки и полкой (сидениями).

Естественное место для размещения малогабаритных активных сабвуферов в плоском корпусе — под сидением. Лучше всего эти устройства проявляют себя в автомобилях малого класса, где «раскачке» звукового давления помогают миниатюрные размеры салона.

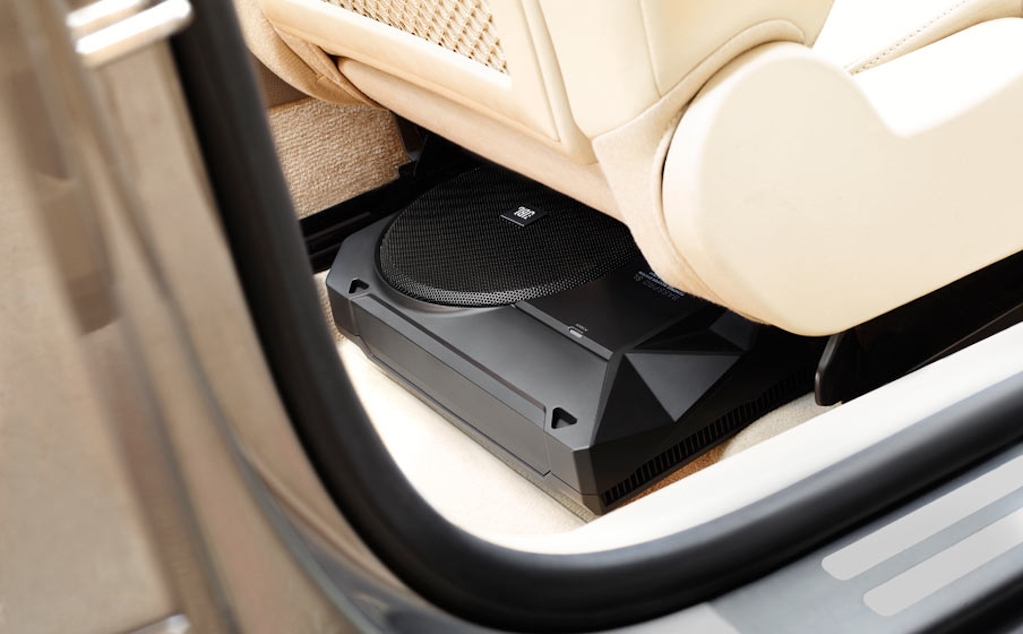

Размещение плоского сабвуфера в салоне автомобиля под сидением

Пассивный и активный сабвуфер: отличия и особенности

Вы решили установить полноценную акустическую систему в автомобиль. Первый вопрос, который приходится решить до покупки – выбор между пассивным и активным сабвуфером. Приведём небольшой ликбез.

Пассивному сабвуферу присуща простая конструкция. Это корпус и один динамик или несколько аудиоголовок низкой частоты. Такой саб желательно подключать через усилитель.

Существует два способа установки сабвуфера в автомобильную аудиосистему без усилителя: напрямую или с разделительным фильтром. Второй позволяет получить звук чище, без искажений. С помощью такого способа многие экономят, но такое подключение не даёт хороший звук и может привести к короткому замыканию и выходу из строя магнитолы, динамиков или сабвуфера.

Активный сабвуфер – сочетание нескольких устройств в одном корпусе. В его конструкции предусмотрены:

• усилитель аудиозвука;
• частотный разделитель;
• НЧ-головки.

На корпусе размещены линейные входы и выходы, регуляторы мощности звука и разделители частот.

Активный саб настроить проще. С помощью стандартных настроек получают хорошие басы. Пассивный сабвуфер требует внешний усилитель. Настройка пассивного низкочастотника – кропотливая работа. Но результат превзойдёт все ожидания. Настоящие меломаны добиваются лучшего звучания именно с пассивными сабами. Активный стоит в 2-3 раза дороже, чем пассивный. Но последний хорошо работает только с усилителем, который покупают отдельно. В итоге получаем примерно одинаковую сумму затрат.

Разница между ними

Чтобы определиться, какой конструкции отдать предпочтение, стоит рассмотреть основные моменты, на которые автовладельцы обращают внимание при выборе:

1. Ценовой показатель — стоимость активного саба выше, что обусловлено наличием в устройстве усилителя и других дорогостоящих элементов.
2. Преимущества монтажа — пассивные конструкции сложнее в монтаже из-за необходимости дополнительно устанавливать фильтр и усилитель. Наличие усилителя в активной системе позволяет экономить место, что особенно актуально для небольших автомобилей.
3. Качество звучания — многие могут утверждать, что звук активной системы должен быть лучше. Однако звучание напрямую зависит от правильности настройки системы. Если исходить из практики, то при качественной наладке пассивного саба, звучание превосходит работу активной системы.
4. Простота настройки — у активной акустической системы более расширенные возможности настройки, но если используется хороший внешний усилитель, то эта особенность сводится на нет.

Плюсы и минусы систем

К положительным сторонам пассивного сабвуфера относится сравнительно низкая стоимость из-за отсутствия встроенного усилителя. Помимо этого момента, применение пассивных систем позволяет собрать акустическое устройство именно с теми запросами, которые будут соответствовать качественному звуку в вашем понимании. Для того чтобы получить сабвуфер с оптимальным качеством звучания, потребуется подобрать усилитель, фильтры частот, а также комплект динамических головок в коробах. По сравнению с активными, для пассивных конструкций используются разные типы корпусов: бандпасс, фазоинверторы, и стандартные коробки. Что касается активных устройств, то в них затруднено использование корпусов разных типов из-за необходимости размещения дополнительной электроники.

Основным преимуществом активного является наличие встроенного усилителя и фильтра, что позволяет соединять систему с автомагнитолой без дополнительных устройств. Эта положительная особенность одновременно является и недостатком. Из-за того, что в одном корпусе располагается и динамик и электроника, приходится чем-то жертвовать. Основной нюанс — недостаточная мощность усилителя.

Как подключить сабвуфер к штатной магнитоле, без линейных выходов

Есть желание слушать во время езды любимых исполнителей, есть автомагнитола, но она, к сожалению, не дает желаемого эффекта, музыка играет, но хотелось бы чего-то более мощного. Для этого и нужен сабвуфер, но подключение саба все-таки сопровождается некоторыми трудностями. На него, как и на любой другой усилитель, нужно подать питание, а также подключить и кабель, по которому будет передаваться аудиосигнал.

И вот тут, если вы, не продвинутый радиолюбитель, можно зайти в тупик, потому что в автомагнитоле вы не находите ни одного отверстия, куда можно было бы подключить желаемый усилитель.Появляется закономерный вопрос можно ли вообще, и если возможно, то, как подключить усилитель к штатной магнитоле?

1) Приобретение новой магнитолы

Первый способ хорош для тех, кто плохо разбирается в радиоделе, но не имеет особых ограничений в денежных средствах. Надо просто пойти в автомагазин и приобрести новую магнитолу, более современную, и вполне возможно, что все вопросы решатся сами собою. Этот способ действительно неплохой, но требует соблюдения некоторых формальностей. Например, ваше авто должно поддерживать покупаемое штатное головное устройство. Также в магнитоле должна быть функция поддержки, чтобы подключаемый сабвуфер работал, и давал прекрасный звук. Ну и последний немаловажный пункт – это стоимость головных устройств, с современным кризисом их цена подпрыгнула до цены космических кораблей. Но, как уже писалось выше, если деньги не проблема, то все сразу решается, в противном случае читаем дальше.

2) Обратиться к радиолюбителям

Итак, если вы не миллионер, и к тому, же не очень хорошо разбираетесь в проводах, то для вас наилучшим выходом будет обращение за помощью к опытным радиолюбителям.

Найти их можно в небольших мастерских. Некоторые специалисты буквально за считаные минуты, у вас на глазах, разберут вашу магнитолу, припаяют дополнительные провода и выведут их наружу RCA разъёмы. Схема простая, но на все 100% рабочая. Вы уже дальше сами сможете на выведенные контакты подключить усилитель или сабвуфер. Если мастер хороший, то он обеспечит вам не только прекрасный звук, но и полную безопасность в салоне машины.

3) Установить линейный преобразователь

Следующий вариант подходит для тех людей, которые сами плохо разбираются в тонкостях радиодела, но не хотят обращаться к другим. В данной ситуации лучший выход покупка преобразователя уровня. Именно через него и можно будет соединить между собою два прибора, головное устройство без нужных нам выходов и сабвуфер, или усилитель. Купить данный преобразователь можно в любом магазине автозвука. Сам этот прибор простой, и поэтому не будем вникать в его внутренний мир, а вот снаружи у него с одной стороны два тюльпана (так называются аудиоразъемы – RCA), а с другой — четыре провода.

Справиться с подключением преобразователя может даже школьник, главное не перепутать контакты, плюс и минус присоединяются к правому динамику, оставшиеся два проводка подключаются к левому динамику. На этом все, ваши высокоуровневые частоты превращаются в низкоуровневые, и вы в полной мере, насколько это, возможно, наслаждаетесь музыкой. И еще один немаловажный момент, что вследствие подобного подключения вся ваша электроника будет в полной безопасности.

4) Выбирать усилитель или сабвуфер с низкоуровневым входом

Последний вариант, пожалуй, самый простой, но опять-таки все упирается в деньги. То есть, имея определенную сумму на руках, вы снова идет в магазин электроники, и покупаете так называемый активный сабвуфер или усилитель с низкоуровневым входом. Также, не вникая в принцип его работы, отмечаем, что в этом аппарате линейный преобразователь уже встроен. Вы его подключаете согласно инструкции к динамикам и наслаждаетесь музыкой.

Как видите, в принципе, ничего сложного, даже в самом сложном варианте нет. Имея пару инструментов и ровные руки, можно все сделать самостоятельно. Необязательно тратить много денег, и не надо каких-то специальных знаний, нужно просто желание, и музыка в вашем салоне будет звучать всегда!

Теперь вам известны все способы как можно взять сигнал с магнитолы, которая не имеет линейных выходов, рекомендуем к прочтению следующую статью «как правильно подключить усилитель».

Оптимальные настройки сабвуфера на магнитоле

Эта настройка является безопасной для аудиосистемы, но не является абсолютно верной для всех аудиосистем. Дальнейшая регулировка производится под конкретную систему и слушателя.

Настройка магнитолы зависит от ее конкретной модели, здесь рассмотрим настройки которые есть практически на любой магнитоле.

1. Настройка магнитолы: 1.1 Bass Boost — ЗЛО! Забудьте про него! Ставим 0 или OFF 1.2. Loudness — тонкомпенсация, в системах с внешними усилителями сначала выставляем тонкомпенсацию, потом согласовываем уровни ГУ и усилителя, либо вообще не пользуемся этой функцией. Если ГУ и внешний усилитель согласованы по уровню и после включить тонкомпенсацию — возможно появление клипинга! 1.3. Эквалайзер — с помощью него можно компенсировать недостатки звучания системы, лично я изначально ставлю его полностью в 0, далее при выявлении недостатков звучания со временем корректирую звук. Здесь так же при увеличении определенных частот на внешнем усилителе возможно появление клипинга, об этом стоит помнить. 1.4. Sound Retriver и другие различные «улучшайзеры звука» — Как и в случае с тонкомпенсацией выставляются до согласования ГУ с усилителем, либо вообще не используем. 1.5. Кроссовер магнитолы: При наличии такового выставляем — 1.5.1 HPF — Зависит от типа динамиков, открываем спецификацию и смотрим от скольки Гц он играет и ставим срез. Ориентировочно 16 см мидбасс от 80 Гц, 13 см — 100-125 Гц. Середина 150-200 Гц. Еще раз повторяю это не истина последней инстанции, все зависит от конкретного динамика и того сколько Вт на него будет подано (чем ниже будет срез тем меньше Вт можно подать на динамик). Порядок фильтра — на слух (чем больше порядок фильтра тем меньше вероятность выхода из строя динамика на высоких мощностях) 1.5.2 LPF — Зависит от типа акустического оформления сабвуфера. Ориентировочно 60 — 80 Гц. Порядок фильтра — на слух. Уровень желательно установить на 0, и регулировать громкость непосредственно с усилителя.

Настройка усилителя зависит от его оснащенностью фильтрами. Если на магнитоле выставлены HPF и LPF — то на усилителе их выставлять не обязательно, можно просто максимально распустить фильтр. Если кроссовера в магнитоле нет — выставляем срезы на усилителе. Bass Boost выкручиваем на 0

2. Настройка усилителя под динамики: 2.1. Включаем HPF фильтр 2.2. Выставляем срез так же как описано в пункте 1.5.1 2.3 Устанавливаем Gain (Level): — Включаем хорошо знакомый трек. — Выставляем на магнитоле максимальную громкость (БЕЗ ИСКАЖЕНИЙ). Это не значит что нужно выкрутить громкость на максимум, например: у пионеров максимум 62 деления громкости, ставим где то на 45-50. Разные модели магнитол ведут себя по разному, на басклубе был тест осциллографом Pioneer DEH 80PRS, даже на громкости 62 без «улучшайзеров» он не клипует. Но не факт что ваша магнитола так же себя поведет, поэтому выкручивайте около 80% от максимальной громкости. — Начинаем крутить Gain (Level) до тех пор пока не услышим искажения в звуке, как только услышали — открутили Gain немного назад. — Прогоните другие треки и послушайте не будет ли на них искажений, если будут то еще убавьте Gain — Запомните! Та громкость которую вы выставляли на магнитоле при настройке Gain является максимальной! Больше крутить не следует!

3. Настройка усилителя под сабвуфер: 3.1 Включаем LPF фильтр (если вы используете моноблок то ничего включать не надо) 3.2 Выставляем срез так же как описано в пункте 1.5.2 3.3 Настройка Subsonic (фильтр инфранизких частот). Если у вас сабвуфер в оформлении типа Фазоинвертор (ФИ), Четвертьволновой резонатор (ЧВ), Рупор — обязательно используем Subsonic. Фильтр выставляется на 3-5 Гц ниже частоты настройки короба. 3.4 Gain настраивается так же как в пункте 2.3

Первоначальная настройка закончена, следите за динамиками первое время, возможно потребуется небольшая корректировка настроек. Не забывайте разминать динамики после покупки. Прокладывайте грамотное питание во избежание клиппа! Проследите за просадо

Источник

Как подключить сабвуфер в машину с усилителем

Полноценная акустическая система с качественным звуком низких частот предполагает инсталляцию сабвуфера через отдельный усилитель с конденсаторами и кроссоверами на каждый канал. В этом случае выходной мощности любого штатного головного устройства в 25 Вт будет достаточно для установки динамиков средних частот премиум-класса и низкочастотника с пиковой нагрузкой в 1500 Вт. Качество резонансных частот обеспечат кроссоверы, а диапазоны чувствительности баса – усилитель.

Для монтажа понадобятся акустические кабели с RCA разъёмами, проводка с характеристикой минимального сопротивления в 2 Ом, пластиковые стяжки, хомуты и клеммы (концевики). Все компоненты можно приобрести в специальном комплекте для инсталляции автомобильной акустики.

Схема подключения

Порядок работы:

1. Отключить аккумуляторную батарею.
2. Акустические кабеля подготовить к прокладке в технологических отверстиях из подкапотного пространства автомобиля, предварительно изолировав их в специальных трубках – попадание влаги на проводку недопустимо. Во время монтажа следят за местами сильных изгибов, чтобы в процессе эксплуатации проводка не перетиралась (при установке динамиков НЧ в двери).
3. Подключить усилитель, соблюдая полярность выходов согласно схеме.
4. Подсоединить RCA кабели от головного устройства к усилителю.
5. Подключить питание усилителя от АКБ (плюсовой выход).
6. Смонтировать проводку на кроссоверы и остальные динамики СЧ и ВЧ.
7. Соединить сабвуфер и усилитель, надёжно закрепив разъёмы типа «тюльпан» и провод на «массу».

Если все элементы правильно смонтированы, то звуковые каналы будут работать без помех.

Подробную инструкцию по монтажу всей системы смотрите на видео
