Как рассчитать короб и сделать сабвуфер в машину своими руками: чертежи и схемы

Делаем короб для сабвуфера своими руками: пошаговая инструкция

12-ти дюймовый динамик для сабвуфераПеред началом проектирования и сборки короба необходимо определиться с выбором динамика. Рекомендуем остановить свой выбор на 10-12 дюймовых импортных динамиках, так как они наиболее часто используются в автомобильных сабвуферах и лучше всего подходят. Как подобрать динамик для сабвуфера мы подробно рассказывали в предыдущей статье

Конструкция короба также имеет важное значение: от нее зависит качество и громкость звучания низких частот

Какими бывают короба для сабвуфера?

Существует несколько типов ящиков для сабвуфера. От конструкции короба напрямую зависит качество звука, которое Вы получите на выходе. Ниже представлены наиболее популярные типы сабвуферов:

Закрытый ящик – наиболее простой в изготовлении и проектировке, его название говорит само за себя. Низкочастотный динамик помещается в герметичный деревянный корпус, который улучшает его акустические характеристики. Изготовить сабвуфер в авто с таким корпусом довольно просто, однако он имеет самый низкий КПД.
Бандпас 4-го порядка – это тип сабвуфера, корпус которого разделен на камеры. Объемы этих камер разные, в одной из них размещен динамик, а во второй – фазоинвертор (воздуховод). Одной из особенностей этого типа сабвуфера является способность конструкции ограничивать частоты, которые воспроизводит диффузор.
Бандпас 6-го порядка отличается от 4-го порядка наличием еще одного фазоинвертора и еще одной камеры. Есть два типа бандпасов 6-го порядка – первый имеет один фазоинвертор, а второй два (один из них общих для обеих камер). Этот тип короба является наиболее сложным в проектировании, но выдает максимальный КПД.
Фазоинвертор – сабвуфер со специальной трубкой в корпусе. Она выводит воздух и обеспечивает дополнительное звучание от задней части динамика. По сложности в изготовлении и качеству звучания этот тип нечто среднее между закрытым ящиком и бандпасом.

Узнать стоимость корпуса!

Желая получить наиболее качественное звучание, можно остановить свой выбор на бандпасах. Но конструкция этого типа имеет множество деталей, которые надо тщательно спроектировать и просчитать. Все это можно сделать с помощью специальной программы WinlSD, которая не только определит оптимальный размер и объем сабвуфера, но и создаст его 3D модель, а также просчитает размеры всех деталей.

К сожалению, эта программа требует хотя бы минимальный знаний в этой сфере и рядовому автолюбителю навряд ли удастся сделать все верно с первого раза. Тем более, для того, чтобы программа правильно работала, ей необходимы некоторые параметры динамика, которые также известны не всем. Если Вы не планируете принимать участие в соревнованиях по авто-звуку советуем отбросить бандпасы.

Фазоинвертор будет наиболее оптимальным решением для самодельного сабвуфера. Этот тип короба хорош тем, что трубка (фазоинвертор) позволяет лучше воспроизводить самые низкие частоты. Фактически это дополнительный источник звука, который содействует звучанию сабвуфера и повышает КПД.

Оформление сабвуфера

Тут не получится всё максимально подробно описать, да ещё и так, чтобы каждому было понятно. Не все разбираются в такой сложной технике на одинаковом уровне.

Чтобы более подробно и доступно понять всё оформление динамиков, звуковых карт, различных аксессуаров, входящих в состав сабвуфера, следует найти на просторах интернета специальные технологические карты и схемы. Сделать это можно на любом тематическом форуме или ресурсе, или просто на случайном сайте на просторах сети.

На подобных изображениях во всех подробностях описывается структура и устройство подобной техники. Присутствуют условные обозначения, стрелки и расшифровки всех аббревиатур.

В целом, всё для того, чтобы вам было максимально понятно и доступно изучать этот вопрос. Чертежи и схемы для сабвуфера лучше брать готовые, чем делать своими руками.

Фазоинвертор

Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:

Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
Несложный расчет корпуса;
Перенастройка в случае необходимости

Это особенно важно для новичков;
Хорошее охлаждение динамика.

Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:

ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.

Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.

ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Какой объем короба требуется для фазоинвертора?

для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
для 10-дюймового динамика (25 см) – 34-46 литров,
для 12-дюймового (30 см) – 47-78 литров,
для 15-дюймового (38 см) – 79-120 литров
и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

От чего зависит настройка ФИ короба

Чем больше объем короба, тем меньше будет частота настройки, скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше. Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.

Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:

для 8-дюймового сабвуфера потребуется 60-115 кв.см,

для 10-дюймового – 100-160 кв.см,

для 12-дюймового – 140-270 кв.см,

для 15-дюймового – 240-420 кв.см,

для 18-дюймового – 360-580 кв.см.

Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.

Объёмы даны примерные, от и до. Он в зависимости от динамика будут отличаться, но как правило они будут находиться в одной и той же вилке… К примеру для 12 дюймового сабвуфера это 47-78 литров а порт будет от 140 до 270 кв. см, а как более подробно рассчитать объём, всему этому мы будем учиться в последующих статьях. Надеемся что данная статья ответила вам на ваш вопрос, если у вас есть замечания или предложения вы можете оставить свой комментарий ниже.

Перед началом проектирования и сборки короба необходимо определиться с выбором динамика. Рекомендуем остановить свой выбор на 10-12 дюймовых импортных динамиках, так как они наиболее часто используются в автомобильных сабвуферах и лучше всего подходят. Как подобрать динамик для сабвуфера мы подробно рассказывали в предыдущей статье

Конструкция короба также имеет важное значение: от нее зависит качество и громкость звучания низких частот

Корпус для сабвуфера: как сделать своими руками

С учетом того, что бандпас самый сложный в изготовлении, данный корпус трудно спроектировать и выполнить расчет короба сабвуфера без специальных навыков, знаний и опыта.

С одной стороны, можно использовать для расчета сабвуфера программу WinlSD. Данный софт позволяет подобрать размер, просчитать объем сабвуфера и даже создать трехмерную модель.

Однако с другой стороны обычному автовладельцу без специальных знаний такая задача обычно не под силу (нужно знать характеристики динамика, учитывать целый ряд дополнительных особенностей и т.д.).

На деле, чтобы сделать саб своими руками, лучше остановиться на закрытом ящике или фазоинверторе

При этом рекомендуется обращать внимание именно на второй вариант в качестве самодельного сабвуфера.. Данного решения (при условии правильного проектирования) будет более чем достаточно

Фазоинвертор дает возможность качественно отыгрывать наиболее низкие частоты, обеспечивает повышение КПД и т.д

Данного решения (при условии правильного проектирования) будет более чем достаточно. Фазоинвертор дает возможность качественно отыгрывать наиболее низкие частоты, обеспечивает повышение КПД и т.д.

Итак, сначала подбираем материал для изготовления сабвуфера. Обычно для этих целей используется многослойная фанера. Также можно взять ДСП. Данные материалы отличаются доступной ценой, с ними просто работать, обеспечивают неплохую шумоизоляцию.

В качестве примера, рассмотрим сабвуфер из многослойной фанеры (толщина 3 см.) Для того, чтобы сделать короб для сабвуфера, нужно подготовить, в среднем, около 100 саморезов по дереву 50-55 мм.

Еще нужно закупить шумоизоляцию, иметь дрель, шуруповерт или отвертку, электролобзик, жидкие гвозди, герметик и клей ПВА, около 3 метров карпета и клемник. Следующим шагом становятся чертежи короба для сабвуфера.

Расчет короба для сабвуфера является индивидуальным, параметры зависят от размеров динамика и т.д. На примере рассмотрим саб с одним динамиком 12 дюймов. Объем ящика для саба с одним таким динамиком, согласно рекомендациям специалистов, составляет 45-50 литров.

Чтобы рассчитать короб под сабвуфер, ниже приведена ознакомительная схема с размерами панелей. Если вы не имеет навыков подобной работы, рекомендуется отдельно изучить материалы, как самому сделать чертеж для сабвуфера.

Во время проектирования нужно отдельно следить за тем, чтобы минимальное расстояние от стенок корпуса до динамика, как и сам объем ящика, рассчитывалось исключительно по внутренней поверхности, а не по внешней.

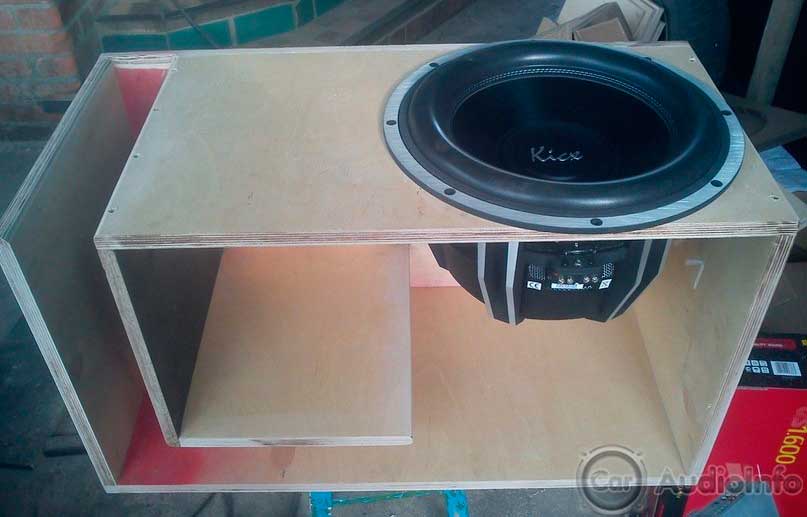

Идем далее. После подготовки всех элементов, можно переходить к сборке короба для сабвуфера. Первым делом, лобзиком вырезается отверстие под динамик. Например, динамик 30 см

Обратите внимание, наименьшее расстояние от центра диффузора до стенки саба, условно, 200 мм. Можно отмерять 230 мм., так как 3 см это ширина самой фанеры

Затем вырезается отверстие под щель фазоинвертора. Также вместо щели можно использовать трубку. Затем можно собрать фазоинверторную щель, после чего прикрепить к передней панели саба. Стыки проклеиваются жидкими гвоздями, потом закручиваются саморезы. Саморезы нужно затягивать максимально плотно, чтобы не возникало резонансных колебаний.

Теперь можно собрать боковые стенки корпуса, точно так же промазав их жидкими гвоздями и стянув саморезами. Также нужно вырезать на задней крышке корпуса под саб отверстие для клемника. Далее все части саба нужно соединить, проверяя правильность размеров самих элементов конструкци и качество крепления.

На данном этапе можно вставить динамик, не прикручивая проверить его посадку и дальше переходить к отделке ящика. На начальном этапе требуется проклеить стыки, щели и зазоры эпоксидным клеем. Также можно использовать герметики. Затем, при помощи клея ПВА вся верхняя поверхность проклеивается шумоизоляцией.

Внешняя поверхность обтягивается карпетом (в том числе и щель фазоинвертора). Карпет крепится эпоксидным клеем и/или мебельным степлером. Теперь динамик можно снова вставить и хорошо прикрутить. Завершающим этапом становится протяжка проводов от динамика на клемник. После того, как вся конструкция «усядется» и высохнет, саб можно подключать к усилителю. Для этого нужно знать, как подключить сабвуфер в автомобиле правильно.

Фанера

Древесина используется для изготовления мебели с древних времен, но это было время, когда дерево было доступно в изобилии, так как дефицит древесины увеличился была изобретена фанера, для тех, кто не может позволить себе мебель из тика, ореха или красного дерева. Фанера производится из дерева, но сводит к минимуму потерю древесины используется каждый кусок дерева. У фанеры много преимуществ, такие как разнообразие размеров и толщины. Она легко может быть покрыта краской или ламинатом любым цветом или узором. Производство фанеры минимизирует отходы древесины, но не устраняет их.

МДФ это аббревиатура от английского древесноволокнистая плита средней плотности. Поскольку дефицит древесины подтолкнул к изобретению фанеры, МДФ это еще один продукт, который был изобретен как дерево заменитель. МДФ состоит из маленьких кусочков дерева, которые разбиты на древесные волокна, а затем сжаты на гидравлическом прессе при очень высоком давлении в виде доски. Плиты МДФ изготавливаются различной толщины, так что они могут быть легко использованы в различных отраслях. Эти плиты с очень гладкой поверхностью и мебель из них получается очень качественная с точки зрения привлекательности. МДФ легко покрывается ламинатом различных форм и цветов или окрашивается по вашему выбору. Плиты МДФ изготавливаются из древесных волокон, следовательно, они имеют очень слабый потенциал для закручивания винтов.

Закрытый ящик

Данный тип оформления самый простой. Закрытый ящик для сабвуфера несложно рассчитать и собрать. Его конструкция представляет собой короб из нескольких стенок, чаще всего из 6.

Преимущества ЗЯ:

Несложный расчет;
Несложная сборка;
Маленький литраж готового короба, а следовательно компактность;
Хорошие импульсивные характеристики;
Быстрый и четкий бас. Хорошо отыгрывает клубные треки.

Недостаток у закрытого ящика всего один, но он порой является решающим. У данного типа оформления очень низкий уровень КПД относительно других коробов. Закрытый ящик не подойдет для тех, кому хочется высокого звукового давления.

Однако он подойдет для любителей рока, клубной музыки, джаза и подобного. Если человеку хочется баса, но нужно место в багажнике, то закрытый ящик – это идеальный вариант. Закрытый ящик будет плохо играть если выбран неправильный объем. Какой объём короба нужен для данного типа оформления уже давно решили опытные люди в автозвуке путем вычислений и экспериментов. Выбор объема будет зависеть от размера сабвуферного динамика.

Чаще всего встречаются динамики таких размеров: 6, 8, 10, 12, 15, 18 дюймов. Но также можно найти динамики других размеров, как правило в инсталляциях они используются очень редко. Сабвуферы диаметром 6 дюймов выпускаются несколькими компаниями и в инсталляциях также встречаются редко. В основном люди выбирают динамики диаметром 8-18 дюймов. Некоторые люди указывают диаметр сабвуферного динамика в сантиметрах, что не совсем правильно. В профессиональном автозвуке принято выражать размеры в дюймах.

Распил деталей

Итак, вы определились с формой для сабового короба и у вас есть чертеж.

Разметьте лист по деталям и распилите по нанесенным размерам. Используйте диск большим количеством зубьев, чем меньше размер зуба у диска для циркулярной пилы, тем меньше получится сколов, и их размер будет незначительным.

Если вы пользуетесь ручной циркуляркой, а рука у вас не набита, лучше использовать направляющую, что бы случайно не «завалить» рез.

Выполнять эту работу лучше вдвоем, так как одному ворочать большие листы и держать их во время работы достаточно не удобно.

Ниже хорошее видео от Rockford Fosgate, правда на английском, но тут все понятно без перевода — выбор формы корпуса, разлиновка деталей, распил.

Делаем сабвуфер стелс своими руками

Сабвуфер стелс своими рукамиНадоело возить в багажнике огромный ящик? Тогда стелс сабвуфер просто создан для вас. Этот уникальный тип корпуса более практичный, чем классический ящик. Он не стоит квадратной коробкой посреди багажника и занимает меньше места. Зачастую стелс устанавливают во внутренней части крыла, иногда в нише вместо запасного колеса. Минимальный объем ящика, который требует 10-12 дюймовый динамик для нормальной работы – 18 литров.

Для изготовления пассивного стелс сабвуфера нам потребуются:

низкочастотный динамик; защитная решетка и розетка для подключения к усилителю; провод для подключения динамика к розетке; многослойная фанера или ДСП (толщина 20 мм); небольшой кусок ДВП; эпоксидный клей; кисточка; стеклоткань; монтажный скотч; полиэтиленовая пленка; саморезы по дереву; дрель, лобзик.

Выбор места для установки корпуса

После выбора места, где будет установлен стелс, освобождаем багажник и приступаем к изготовлению корпуса. Можно снять обшивку багажника в том месте, где будет установлен сабвуфер, чтобы поместить его еще ближе к крылу. Первым делом стелем на пол багажника полиэтиленовую пленку. Она выполняет сразу две функции: защищает обшивку багажника от эпоксидного клея и позволяет нам сделать крепление, к которому мы прикрутим днище сабвуфера. Далее обклеиваем внутреннюю сторону крыла монтажным скотчем в два слоя. Обклеиваем багажник малярным скотчем Нарезаем стеклоткань небольшими кусками, примерно 20х20 см. На малярный скотч накладываем куски стеклоткани и проклеиваем эпоксидным клеем. Накладывать стеклоткань лучше внахлёст, чтобы не было очевидных стыков и швов. Эпоксидный клей + стекломат Лепим слои стеклоткани друг на друга, попутно смазывая их эпоксидным клеем, пока толщина листа не достигнет 10 мм (примерно 4-5 слоев). Толщина панели примерно 1 см Материал будет застывать примерно 12 часов. Для ускорения процесса можно использовать лампу. Теперь вырезаем дно сабвуфера и приклеиваем к нашему корпусу. Стык обрабатываем герметиком или проклеиваем эпоксидной смолой. Приклеиваем днище В этом конкретном случае форму нужно подогнать под петли багажника, чтобы наш самодельный сабвуфер не мешал ему закрываться. После того, как мы отрезали все лишнее, вырезаем из ДСП боковые стенки и верхнюю крышку. Округлую часть изготавливаем из фанеры, мы это делали “на глаз”.

Делаем боковые, верхние и нижние стенки короба

Чтобы фанере было проще придать округлую форму, ее необходимо сначала намочить, придать ей нужную форму, закрепить и дать высохнуть.

Листы ДСП необходимо проклеить эпоксидным клеем или герметиком, а затем скрепить саморезами. Короб из стекловолокна также приклеиваем с помощью эпоксидной смолы, а когда она высохнет – скрепляем саморезами. Приклеиваем и скрепляем детали Для лучшей герметизации можно проклеить швы еще раз. Мы наложили еще один слой эпоксидного клея и прижали конструкцию песком, чтобы клей лучше взялся. Мешки с песком для лучшего сцепления Далее мы можем замерить переднюю панель и вырезать ее. С помощью лобзика вырезаем круг для динамика. Для того, чтобы надежно прикрепить переднюю панель к корпусу, нужно закрутить ее саморезами со всех сторон. То есть на всей внутренней части панели нужно установить бруски, на расстоянии чуть большем, чем толщина фанеры (в нашем случае мы прикрепили бруски на расстоянии примерно 25 мм от края панели). Благодаря этому мы сможем закрепить переднюю часть сверху, снизу, по бокам, и самое главное – надежно прикрепить ее к округлому элементу. Подготавливаем переднюю панель Вырезаем отверстие в торце для розетки. Вырезаем отверстие для клемника В конце было решено добавить еще два слоя стеклоткани и эпоксидного клея на изогнутую часть корпуса для стелс сабвуфера.

Проводим окончательную сборку: устанавливаем розетку и подключаем к ней динамик, но пока не прикручиваем его. Далее есть два варианта – покрасить сабвуфер, либо обтянуть карпетом. Покрасить немного сложнее, так как надо сначала выровнять поверхность. Для этого мы использовали универсальную шпаклевку.

Выбор вида сабвуфера

Прежде чем устанавливать саб для акустической системы в авто, надо определиться с его видом. На сегодня различается два тип устройств — активные и пассивные. Первые оборудуются встроенной системой звукоусиливающего тракта, а также обладают возможностью регулировки баланса частот — эквалайзером. Благодаря использованию усилительного устройства такие сабвуферы не нуждаются в мощностных характеристиках штатной аудиосистемы. Динамик самостоятельно раскачает колонки до нужного значения.

К основным особенностям надо отнести и высокую надежность устройства. Это достигается благодаря заводской компоновки, а также инженерного расчета, присущего для производителей сабов. Если в приоритете приобрести качественное устройство, которое прослужит не один год, то рекомендуется выбрать активный вариант.

Такие сабвуферы обладают недостатками:

В продаже динамики поставляются в готовом виде. Появляются сложности при установке в салоне транспортного средства. На практике это более характерно для оборудования, выполненного в универсальном корпусе. Его хоть и можно установить практически в любое место, но потребителю при монтаже придется столкнуться с неудобствами.
Любители качественного звучания могут не оценить работу устройства. При изготовлении производители пытаются добиться нужных размеров, которые подходят для большинства салонов современных авто. Но это делается в ущерб высокой эффективности устройства. На практике материалы, из которых производится корпус, не всегда характеризуются значительным качеством.

Пассивный тип устройств отличается от активного тем, что в нем не реализован встроенный усилитель, а также отсутствует возможность корректирования частотного диапазона. Комплектация такого сабвуфера включает в себя только колонку и корпус, в который она устанавливается. Но и качество исполнения последнего не будет на высшем уровне. Рекомендуется приобрести более мощный динамик.

Отсутствие элементов управления рассматривается, как достоинство для проигрывания треков. Поскольку нет искажений, которые может добавить дополнительная электроника, точных результатов позволит добиться подстройка звуковых характеристик.

Канал «Sundown Russia» подробно сравнил все характеристики, преимущества и недостатки акустических приспособлений открытого и закрытого типа.
