«прямоток» на авто: тюнинг выхлопной системы своими руками

«Прямоток» в автомобиле

Автоунаадагы «прямоток» статья на киргизском языке

Прежде чем подробней подойти к ответу на вопрос: «что такое прямоток?», сразу выделим, что прямотоком называют прямоточный (спортивный) глушитель, а также прямоточную выхлопную систему. Между этими понятиями огромная разница и мы попробуем осветить оба вопроса. И так, начнем с прямоточного глушителя.

Прямоточный глушитель

Главным устройством выхлопной системы, отвечающим за снижение шума от работы двигателя автомобиля, является глушитель. Чтобы понять, зачем нужен прямоток на авто, вначале рассмотрим стандартный глушитель. В стандартном глушителе звуковая волна преломляется и гасится, проходя через ряд камер разных размеров, расположенных внутри банки глушителя. Это позволяет снизить уровень шума до приемлемого уровня.

При этом и поток выхлопных газов также проходит через эту же систему камер, что вызывает появление естественного сопротивления и появление так называемого обратного давления выхлопных газов (противотока). Противоток оказывает воздействие на всю выхлопную систему целиком, препятствуя движению основного потока, а также несколько затрудняя работу двигателю. Точнее, противоток препятствует свободному удалению отработанных газов из камер сгорания, что сказывается на работе мотора, несколько снижая его мощность (часть полезной работы уходит на преодоление противотока).

Теперь о том, что такое прямоток в машине и как работает прямоточный глушитель? Звуковая волна в прямоточном или спортивном глушителе гасится не за счет преломления в камерах, а за счет поглощающего звук материала. При этом внутри банки прямотока ничего не препятствует движению выхлопных газов, там располагается всего одна перфорированная труба, вокруг которой располагается поглощающий звук материал.

Такое строение прямоточного глушителя не создает противотока, в итоге мы имеем оптимизацию работы системы выхлопа.

Что будет если поставить прямоток:

• улучшение продувки камер сгорания;
• прирост полезной мощности автомобиля;
• звучание работы мотора становится громче с преобладанием низкочастотных звуков (спортивный звук);
• улучшение ходовых характеристик авто (в основном речь идет о разгоне);
• небольшое увеличение расхода топлива.

Про увеличение расхода топлива. Здесь все логично, прямоток в авто будет лучше отводить отработанные газы, что скажется на количестве топливной смеси поступающей в цилиндр.

Прямоточная выхлопная система

Прямоток на машине будет работать по-настоящему эффективно только тогда, когда все компоненты системы выхлопа будут оптимизированы под прямоточный выхлоп. Установка только прямоточного глушителя даст лишь частичный результат.

И так, вот конфигурация прямоточной выхлопной системы целиком:

• прямоточный коллектор – он из нержавейки, весит меньше и имеет конфигурацию, создающую зоны разряжения, препятствующие образованию сопротивления потоку выхлопных газов. В прямоточном коллекторе все трубы «штанины» лучше если будут одинаковой длины;
• катализатор – замена обычного катализатора на спортивный, имеющий высокую пропускную способность (его наличие обязательно в некоторых странах), или же замена катализатора на стронгер (пламегаситель);
• резонатор – полное удаление резонатора как такового, или его замена на спортивный резонатор;
• глушитель – установка прямоточного глушителя. Длина и размеры банки прямоточного глушителя будут зависеть от наличия или отсутствия прямоточного резонатора.

Последний пункт означает, что наличие резонатора в прямоточной выхлопной системе позволяет установить глушитель прямоток меньших размеров, и наоборот.

Заключение

И теперь можно ответить на вопрос: «Прямоток что это?» В простом случае это установка вместо стоковых (базовых) резонатора и глушителя прямоточного глушителя (или связки резонатор+глушитель прямотоки). Ну а оптимизация работы выхлопной системы и полноценный тюнинг выхлопа в целом возможен лишь при полной замене всех компонентов системы глушителя на спортивные.

Законно ли это?

Статья 123-1часть 3 КоН КР: переоборудование, а равно установка оборудования для усиления уровня звука (шума) системы выпуска отработавших газов двигателя.

Владелец автомобиля с измененной системой выхлопа отработавших газов, наказывается за превышение нормы уровня шума штрафом в размере — 5500 сом.

По материалам: vyhlopnie-systemi

О прямотоке или ПГ

Прямоточный глушитель (ПГ) является совершенствованной альтернативой стокового выхлопа, который не способен обеспечить быстрый и своевременный выход газов из системы двигателя (ДВС). Особенно страдает (давится) штатная выхлопная система после установки спортивного распредвала или после расточки цилиндров ГБЦ (другими словами, на форсированном моторе).

Прямоточный глушитель призван усовершенствовать систему выхлопа

ПГ призван модернизировать систему выхлопа, в которой увеличен выброс газов. Кроме того, правильно установленный ПГ обеспечит прибавку мощности ДВС на 10–15 л.с. Однако надо быть готовым к кардинальным изменениям: заменить надо будет всё, начиная катализатором и заканчивая наконечником.

Прибавка мощности силового агрегата с помощью ПГ, к сожалению, имеет и «обратную сторону медали», связанную, прежде всего, с громкой звуковой атакой порядка 120 дБ. Это норма для спортивных автомашин, однако для гражданских, вряд ли. И этим объясняется масса случаев штрафов, выписываемых инспекторами правопорядка владельцам таких машин.

Чтобы минимизировать этот огрех модернизации, умельцы используют различные способы снижения звука. Инсталляция глушителя флейты, овального или круглого резонатора — все это разновидности методов по улучшению работы глушителя прямотока. Тихим сделать его может «форма и содержание».

К примеру, умельцы говорят о том, что квадратный резонатор, установленный в середине трассы (пути выхода газов в ВС), снижает шум намного лучше, чем овальный или круглый. Да и вообще, круглый лучше не ставить, а использовать в крайнем случае овальный, так как в нём больше объём банок и соответственно, тише звук.

Прежде, чем разбираться основательно в том, что такое ПГ, следует вспомнить о функционировании системы выхлопа автомобиля. Многие автомобилисты даже не подозревают, сколь много задач она выполняет, хотя так и не кажется на первый взгляд.

Комплект прямоток является готовым вариантом для проведения тюнинга

Безусловно, основной задачей выхлопа является отвод газов

Но не менее важной функцией — обеспечить своевременную и качественную вентиляцию цилиндров ДВС

Вентиляция цилиндров осуществляется следующим образом. В момент закрытия клапанов одного цилиндра ДВС, создаётся разряжение в выпускном коллекторе. Оно перемещается по системе с большой скоростью, и отразившись от преград, возвращается в коллектор. В момент выхода газов из цилиндра здесь создаётся пониженное давление, которое способствует лучшей вентиляции и продувке.

Помимо всего прочего, выхлопная система (ВС) призвана бороться с шумом. Для этого предназначен глушитель.

По сравнению с обычным, штатным глушителем, ПГ не имеет множество отдельных секций внутри. Соответственно, он отличается более упрощённой конструкцией. Именно этот факт и позволяет умельцам изготавливать его в домашних, гаражных условиях.

Но стоит ли вообще, обычному автомобилисту менять стандартный глушитель на ПГ? Безусловно, нет. Если он не предпочитает активную езду, не подразумевает эксплуатацию авто в спортивных целях, не комплексует по поводу «серой» и не выделяемой из всеобщего автопотока машины, то и модернизацию проводить ему не стоит.

Напротив, если басистый и породистый рёв мотора находит отклик в душе автолюбителя, то установка прямотока обязана быть проведена. Тем более что это даёт немало преимуществ следующего характера:

• повышается мощь ДВС из-за увеличения пропускной способности;
• продлевается срок эксплуатации всей ВС, за счёт использования качественных материалов.

Что касается недостатков модернизации, то это:

• проблемы с законом из-за сильного шума (можно исключить, если установка ПГ будет проведена по новой системе);
• возможные сложности с сервисным ТО;
• большая чувствительность силового агрегата к низким температурам;
• понижение клиренса.

Не стоит путать прямоток с глушителем. Дело в том, что прямотоком называется вся система выхлопа, а подвергается модернизации в большинстве случаев только её часть — глушитель.

Плюсы и минусы установки прямотока на автомобиль

Установка прямоточной системы несет в себе как плюсы, так и минусы. Каждый автомобилист для себя самостоятельно решает, насколько целесообразно модифицировать глушитель машины в пользу прямотока.

Плюсы прямотока:

• Если наваривается труба чуть большего диаметра, чем установлена изначально, удается увеличить пропускную способность отработавших газов. Увеличение продува приводит к повышению мощности двигателя, вплоть до 15%;
• Повышение срока эксплуатации глушителя. Чаще всего глушитель «с завода» выполняется не из лучших материалов, а при подобной модификации автомобилист может взять хорошие трубы, вплоть до титановых вариантов. Если вы хотите повысить «ресурс труб», то необходимо после заварки резонатора удалить болгаркой конец глушителя, и на его место припаять новую трубу, заранее ее хорошо зачистив и загрунтовав.

Минусы прямотока:

• Повышение шума. Многие автолюбители заносят данный параметр в плюс, и выполняют установку прямотока своими руками исключительно с целью повышения «рокота» автомобиля при движении;
• Уменьшение клиренса машины, если на глушитель наварены трубы большего диаметра;
• Проблемы при прохождении технического обслуживания. Повышенный шум и отсутствие катализатора приведут к тому, что возникнут проблемы при прохождении ТО;

Способ установки прямотока своими руками, описанный в данной статье, можно назвать «колхозным». В профессиональных гоночных автомобилях прямоточная система устроена гораздо сложнее, и она разрабатывается, в первую очередь, для повышения производительности двигателя. При этом подобный прямоток навряд ли принесет много пользы, лишь изменив звучание автомобиля, что, в большинстве случаев, и является целью самостоятельного тюнинга.

Возможные неудобства, связанные с тихим глушителем

Машина теперь будет работать тише, чего мы и хотели добиться, но могут быть и некоторые недостатки – увеличение общего веса выхлопной системы. Поэтому надо повесить более крепкие кронштейны, чтобы на неровной дороге выхлопная труба не оторвалась. Еще бывают случаи, когда вешают резиновые амортизаторы. Но по факту, самодельный резонатор будет весить примерно 2-3 кг.

Также надо протестировать в действии, как работает выхлопная система, чтобы газы нормально выходили через выхлопную трубу. Поэтому проверять надо на повышенных оборотах, тогда можно будет сделать правильные выводы. Но как правило, через такой резонатор газы будут выходить без затруднений.

А далее на видео еще один способ как уменьшить звук глушителя, сделав действительно очень тихую выхлопную систему:

Как работает выхлопная труба авто

Современные трубные системы, отводящие выхлопные газы от двигателя, одновременно их преобразуя, состоят из нескольких последовательных функциональных элементов:

1. Гофрированных патрубков, отходящих непосредственно от выпускного коллектора. Эти элементы не имеют жесткой структуры, необходимой для того, чтобы вибрация двигателя минимально передавалась на всю конструкцию трубы.
2. Катализатора, где происходит деактивация наиболее опасных в экологическом и гигиеническом отношении соединений, образующихся в результате сгорания углеводородов.
3. Резонатора, представляющего собой специальное расширение на пути прохождения газов по выхлопной системе. Здесь идет первичное торможение газов, где пульсирующий поток превращается в более медленный и плавный. Штатный резонатор рассчитан на гашение пульсаций выхлопа определенной частоты, характерной для этого двигателя.
4. Глушителя, где выхлоп окончательно теряет скорость и температуру за счет рассеивания. Это образование имеет достаточно сложную конструкцию, призванную максимально рассредоточить газовый поток и поглотить звуковые колебания.

Качество работы каждого структурного элемента выхлопной трубы зависит не только от их конструкции, но и от веса. Чем тяжелее (толще металл) тот же глушитель, тем меньше он воспринимает всевозможных вибраций. То есть звук выхлопа становится тише.

Раздвоенный выхлоп для глушителя готов.

Нужен ли резонатор или нет

Теперь рассмотрим такую деталь, как резонатор. Нужен ли он вообще? Такая деталь отвечает за своевременный выход из камеры мотора сгоревших газов. Таким образом освободится место для поступления новых газов, тем самым работа двигателя станет проходить быстрее. Почти все эксперты сходятся в одном — от качества резонатора зависит мощность двигателя, так что эта деталь очень важна. И когда вы слышите о том, что спортивные модели подверглись модернизации, то в первую очередь это касается резонатора. Конечно же, на штатной выхлопной системе резонатор имеется, но его меняют на более усовершенствованный.

Резонатор должен располагается за прямотоком, дабы основной поток ядовитых газов, идущих от мотора, принять на себя. И чем эффективнее будет в этом случае работа резонатора, тем лучше станут ходовые качества автомобиля.

Чтобы лучше понять суть работы резонатора, следует понять его многослойную конструкцию. Каждый из слоёв резонатора выполняет определённую функцию, свой вид работы. К примеру, уровень воздушного фильтра состоит из отражателей, которые, собственного говоря, воздушные потоки и гасят.

Кроме того, эффективность резонатора зависит от трёх важных составляющих. Это чистота глушителя, состояние катализатора и диаметр труб.

Изготовление прямоточного глушителя

Различают два вида резонаторов для глушителя. Распространены резонаторы для двухконтактного и четырёхконтактного двигателей. Каждый имеет свои преимущества и минусы.

В частности, в процессе эксплуатации было замечено, что резонатор для четырёхконтактного двигателя является скорее помехой, чем помощником. Демонтировать резонатор с этого вида глушителя означает, что мощность мотора возрастает на целых 15%.

С другой стороны, при отсутствии резонатора в двухтактном двигателе в глушитель будут выходить не только отработанные газы, но и остатки несгоревшего топлива. И вообще, будет наблюдаться потеря скорости с одновременным увеличением расхода топлива. Понятно, что такой вариант никого не устроит.

Чтобы увеличить мощность двигателя, выхлопная система должна быть настроена таким образом, чтобы уменьшалось сопротивление выходу газов и при впуске обеспечивалось разряжение.

Начнём с сопротивления выхлопным газам. Поставив прямоточный глушитель, можно на все сто процентов решить эту проблему. Сопротивление выхлопной системы снижается, и одновременно создаются благоприятные условия для всасывания воздушно-топливной смеси в камеру сгорания.

Как это происходит? А всё просто. Прямоток создаёт меньшее сопротивление выходящим газам, которые уже эффективнее покидают камеру сгорания. Это позволяет, в свою очередь, быстрее занять своё место в камере воздушно-топливной смеси. Понятно, что в результате это отразится на мощности двигателя.

Тюнингуем любимую девятку

Не смотря на то, что история марки ВАЗ 2109 насчитывает уже не один десяток лет, эта модель до сих пор является довольно распространённой и одной из самых подвергаемых тюнингу моделей производства волжского автозавода.

READ Ремонт Hyundai Соната Своими Руками

Причина довольно проста – это лёгкий, дешёвый и по-своему аккуратный автомобиль, который очень просто подвергнуть тюнингу своими руками. Существуют три основных пути развития автомобиля. Начать тюнинг можно с ходовых качеств автомобиля, например, с тормозов, подвески, а позднее – коробки передач и двигателя.

Продолжить совершенствование автомобиля можно, установив новые фары (в том числе и задние фонари), бамперы, поэкспериментировать с капотом, чтобы придать экзотичности внешнему виду автомобиля. Последним, третьим путём тюнинга является тюнинг салона ВАЗа. Если последовать по всем трём путям, то они приведут к конечной цели – сбалансированному, доработанному и уникальному автомобилю. Перед проведением работ можно ознакомиться с фото и видео о тюнинге ВАЗ-2109.

Некоторые особенности, которые нужно знать еще до установки

Если вы не знаете, как сделать прямоток на ВАЗ своими руками, то это не проблема. Конечно, многие водители захотят приобрести уже готовое дополнение, но здесь имеется несколько нюансов. Прежде чем начать изготавливать или устанавливать готовый глушитель, нужно изучить принцип его работы и функции элементов.

До установки комбинация глушителя и карбюратора работает как единое целое и позволяет поддерживать правильное количество воздуха на входе и на выходе. При установке прямотока происходит разбалансирование системы. Это может привести к дальнейшим проблемам в двигателе. Основным правилом, которое необходимо знать и соблюдать, является то, что сделанный своими руками прямоток не дает никакого эффекта помимо усиления звука, если не проводить иные работы по усовершенствованию других узлов. Сюда может входить увеличение качества системы питания в моторе, настройка подачи топлива, фильтрация воздуха и многое другое.

Как сделать дополнительный резонатор глушителя своими руками

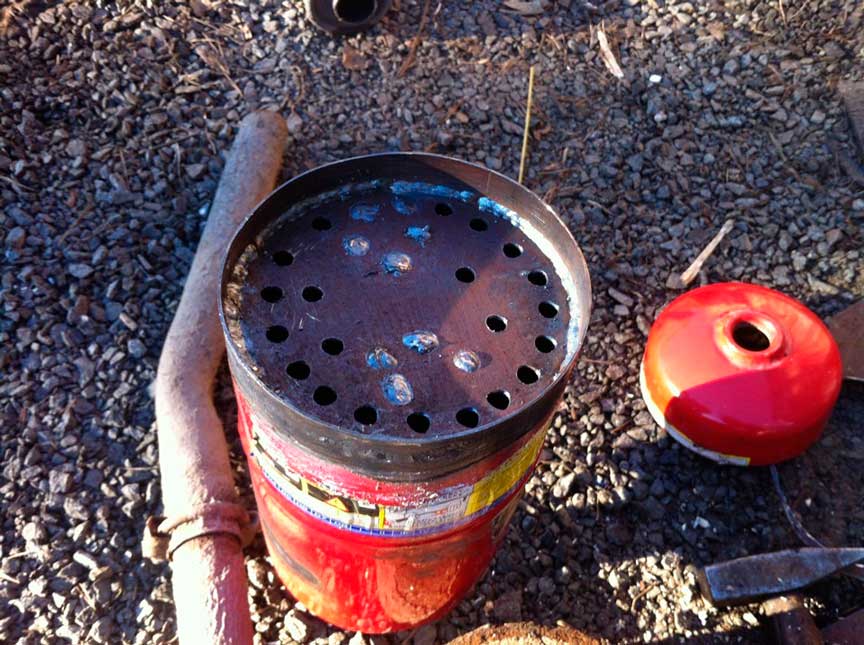

Резонатор глушителя своими руками делается довольно просто, сейчас мы подробно обсудим каждый шаг. Для начала надо сделать наружный корпус, его можно сделать из любой стальной трубы с тонкими стенками: который выглядит вот так:

Концевая часть выглядит так:

Затем надо взять перфорированное железо с толщиной в 4,5 мм. Этого хватит и вставить его в концевую часть, как на фото далее:

Далее надо резонатор чем-то набить, для этой цели отлично подойдут обычные жестяные мочалки.

Затем надо натянуть корпус резонатора на эти мочалки, как на фото:

Затем надо взять заклепки и всю конструкцию заклепать, поэтому даже варить не обязательно, вот так:

Для тех, кто любит варить, можно и заварить концевые части к центральной части.

Когда все будет готово, надо обработать швы и можно покрасить термостойкой краской и после этого самый тихий глушитель на авто готов.

Материал и способ изготовления

Перед тем как сделать глушитель своими руками, нужно определиться с бюджетом и вариантом переделки выхлопной системы. Есть несколько способов тюнинга:

• Доработка нового, заводского глушителя.
• Изготовление самодельного. Кстати, сделать глушитель своими руками можно как с использованием нержавейки, так и обычной стали.

Специалисты не рекомендуют брать в работу старые глушители либо другие части выхлопной системы, уже побывавшие в работе. В таком случае даже при хорошем внешнем виде (ведь перед продажей их можно заново покрасить) внутри они будут покрыты коррозией либо вообще окажутся прогоревшими. Помните, что с каждым запуском двигателя металл в системе нагревается и меняет свои свойства. Несложно догадаться, в каком состоянии будет глушитель, откатавший порядка 2-3 лет на каком-нибудь автомобиле. Поэтому не ведитесь на уловки продавцов типа «легкое б/у» и не покупайте подержанный глушитель. А лучше всего изготовьте его сами.

Менее затратным решением с финансовой точки зрения будет тюнинг штатного глушителя. Изготовить деталь своими руками из нержавейки весьма надежный, но затратный вариант. Однако такой элемент будет более долговечным и не прогорит в самый неподходящий момент.

Глушитель для мотоциклов

Виды глушителей

Рев спортивных мотоциклов многие связывают с глушителем. И считают, что начинка глушителя может понизить мощность машины. Но это не так. При замене или переделывании глушителя теряется лишь незначительное количество лошадиных сил.

Существует глушитель впуска и выпуска шума. И научные исследования доказали, что если правильно подобрать основные элементы, можно улучшить наполнение цилиндра. Подобные глушители называют резонансными.

Решая приобрести новую машину, у водителя возникает много спорных вопросов даже после того, как он окончательно определился с маркой. Лучше всего подойдут автомобили KIA. В чем секрет успеха, данной модели можно узнать здесь.

Подавлением шума занимается часть глушителя, находящаяся за первой перегородкой, и состоит она из акустического фильтра. Эти фильтры на спортивных мотоциклах выполнены проще, так как в спортивной мототехнике допускается уровень шума более высокий.

Решая переделать глушитель, нужно помнить следующее. Иногда при улучшении одной детали приходится жертвовать качеством другой. Ни у кого еще не получалось создать универсальный мотоцикл.

Производители рекомендуют использовать заводские глушители для мотоцикла. Полость глушителя покрывается нагаром, который может закрыть каналы акустического фильтра. Поэтому полость устройства нужно регулярно очищать. Образовавшийся нагар препятствует выходу отработавших газов, и снижается мощность двигателя. После каждых пяти-десяти тысяч километров глушители нужно очищать.

Оригинальные глушители достаточно тихие и хорошие. Недостатком их можно считать их тяжелый вес и размеры. Недостатком многие считают и их высокую цену. Глушители производятся многими фирмами, и можно при желании воспользоваться неродным глушителем. Чаще всего это открытые глушители. В них выхлопные газы выходят из двигателя без каких-либо препятствий. Но они создают много шума.

Любителям громкого рева мотоциклов можно приобрести самый дешевый глушитель, который и не глушит ничего. Но если рев мотоцикла вас не устраивает, тогда покупать придется дорогой вариант.

Такие глушители отличаются дизайном и материалом изготовления. Их четыре вида:

• Титановый. Он считается самым лучшим. Он легкий, красиво выглядит, и не очень горячий.
• Алюминиевый. Достаточно легкий. Выглядит похуже титанового, но есть недостаток. Можно сильно обжечься.
• Карбоновый. Красиво выглядит, легкий и холодный. Но существенный недостаток его в том, что даже при вибрациях он может рассыпаться.
• Нержавейка. Крепкий и тяжелый, но очень горячий.

Каждый вид глушителя имеет свои преимущества и недостатки. Поэтому выбирать нужно самим.

Прямоточный глушитель своими руками

Купить прямоточный глушитель можно в любых специализированных магазинах. Обычно ими интересуются молодые мотоциклисты, которые мечтают о высоких скоростях. Но настоящие байкеры не подкупаются наклейками известных брендов. Они все необходимое делают своими руками.

Если появилось желание войти в мир для настоящих мужчин, нужно изготовить прямоточный глушитель своими руками. При езде с нормальной скоростью его шум не будет отличаться от других мотоциклов. Но с повышением скорости проявляется характерный рокот мотора. Что для этого нужно сделать?

• Берется отрезок трубы, который имеет в диаметре 60 мм, и разрезается пополам. Вначале обрабатывается одна часть и посередине приваривается фланец. Наружная часть не меняется. Это входной патрубок. В половине трубы, которая расположится в глушителе, нужно просверлить с помощью электродрели большое количество отверстий. Использовать нужно сверло 5-6 мм. Фланец с наконечником на десять миллиметров утопить в трубе диаметром 100 мм и вварить его.
• Готовим второй патрубок. Ко второму отрезку трубы приварить фланец. Он должен быть от края на расстоянии 80 мм. Эта часть трубы вставится в глушитель.
• В трубу диаметром 100 мм аккуратно разложить минераловатный утеплитель. Это для борьбы с шумопонижением. Для этого свернуть вату по диаметру трубы и пропихивать ее до противоположной стороны.
• Сверните сетку и опустите ее внутрь утеплителя, который был вставлен в трубу. Сетка должна надеться на патрубок с отверстиями.
• Теперь в трубу нужно вставить внутрь коротким концом фланец с патрубком, который подготовили заранее. Его нужно утопить в глубину на 10 мм и приварить.
• Со старого глушителя можно срезать элементы крепления и перенести на прямоточный глушитель, приварив их.
