Как натянуть ремень генератора киа сид 2008

Процесс замены

Как и каждая деталь в автомобиле ремень генератора подвержен износу и соответственно нуждается в своевременной замене. Поэтому производитель рекомендует в соответствии с регламентным ТО 2 проводить проверку ремня привода вспомогательных агрегатов. Это получается через каждые 30000 км пробега. А осуществлять смену по мере износа или появления на нём трещин, разрывов, отслоение тканевого основания и прочих дефектов. Однако следует помнить, что испытания работоспособности ремня проводились в заводских условиях. Поэтому при эксплуатации автомобиля в тяжелых условиях необходимость осуществить проверку или замену ремня может наступить намного раньше предполагаемого срока.

Для выполнения замены ремня навесного оборудования (он же ремень генератора) необходимо иметь следующие инструменты:

смотровая яма или эстакада;
трещотка с удлинителем;
головка на «17»;
ключи на «17», «14» и «12»;
натяжной ролик;
тиски;
ремень новый.

Рассмотрим поэтапно процесс замены ремня:

Устанавливаем правую сторону машины на домкрат или на эстакаду (если такова имеется).

Поднять автомобиль на подъемнике или установить на смотровую яму. Снять защиту двигателя. Ослабить гайку нижнего крепления генератора накидным ключом. Ослабить гайку крепления натяжного ролика ремня кондиционера накидным ключом 14. Желательно демонтировать переднее правое колесо и грязезащитный пыльник. Ослабить ключом на 12 гайку ремня до конца, опуская вниз. Снять ролик, выкрутив полностью гайку крепления ролика. Желательно сфотографировать, как он стоял до этого для упрощения обратной установки.

Снимаем минусовую клемму с аккумулятора, а также правое переднее колесо.

Оценить состояние ролика. При необходимости заменить на новый. Если необходимости нет – промыть бензином, просушить и продуть сжатым воздухом компрессором. Забить новые смазки.После того, как работы под автомобилем сделаны нужно перейти к работе «под капотом». Ослабить верхний болт крепления генератора ключом на 12, находящийся с торца от натяжного болта.

Откручиваем верхний болт крепления генератора.
Ослабляем натяжной ролик.

Ослабить болт натяжителя ремня генератора ключом на 12. Демонтировать ремень генератора и ремень кондиционера. Оценить состояние ремня и при необходимости заменить на новые. Для начала установить ремень кондиционера. Рекомендуется одевать его из-под автомобиля. Одеть на шкив двигателя, после натянуть на шкив компрессора.

Вынимаем старый ремень.
Откручиваем натяжной ролик.

После установить на место натяжной ролик ремня кондиционера, закрутить гайку на 14, но не до предела. Закрутить натяжной болт на 12, натянуть ремень.

Вынимаем ролик с посадочного места.
Устанавливаем новый ролик на натяжитель.
Устанавливаем ролик.

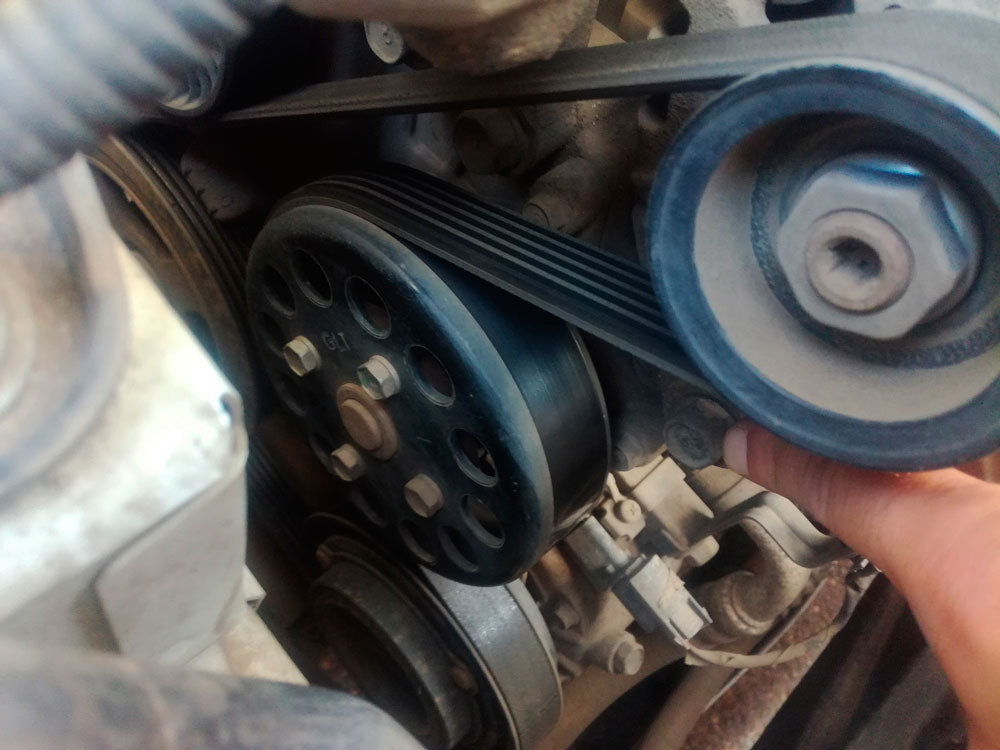

Проверить натяжение ремня. Это удобнее делать со стороны моторного отсека. Не рекомендуется перетягивать сильно, в противном случае подшипники натяжного ролика и компрессора быстро износятся. Рекомендуется натянуть так, чтоб можно было выкрутить на 90 градусов.После натяжение затянуть гайку крепления натяжного ролика.

Из моторного отсека вмонтировать ремень генератора. Рекомендуется предварительно проверить подшипники генератора и помпы на наличие люфтов.

После установки ремня генератора начать натягивать болт натяжителя ключ на 12. Проверка натяжения осуществляется идентично ремню кондиционера (вывернуть ремень на 90 градусов). Затянуть верхний болт крепления генератора после натяжения ремня.

После этого затянуть нижний болт крепления генератора снизу. Установить защиту обратно на место, запустить двигатель, проверить, как крутится.

Затягиваем болты генератора.
Запускаем двигатель, убеждаемся в отсутствии лишних шумов и скрипов.

Особенность системы натяжки обводного ремешка является и главной его проблемой. Очень часто одновременно с потерей работоспособности ремня привода, происходит выход из строя натяжного ролика. Отличительным признаком поломки ролика натяжителя является свист, издаваемый в процессе работы. Свист чаще замечен в сырую и холодную пору года, но если работа ролика осуществляется на гране, то свист можно слышать постоянно.

Замена ремня +натяжного механизма CEED CRDi

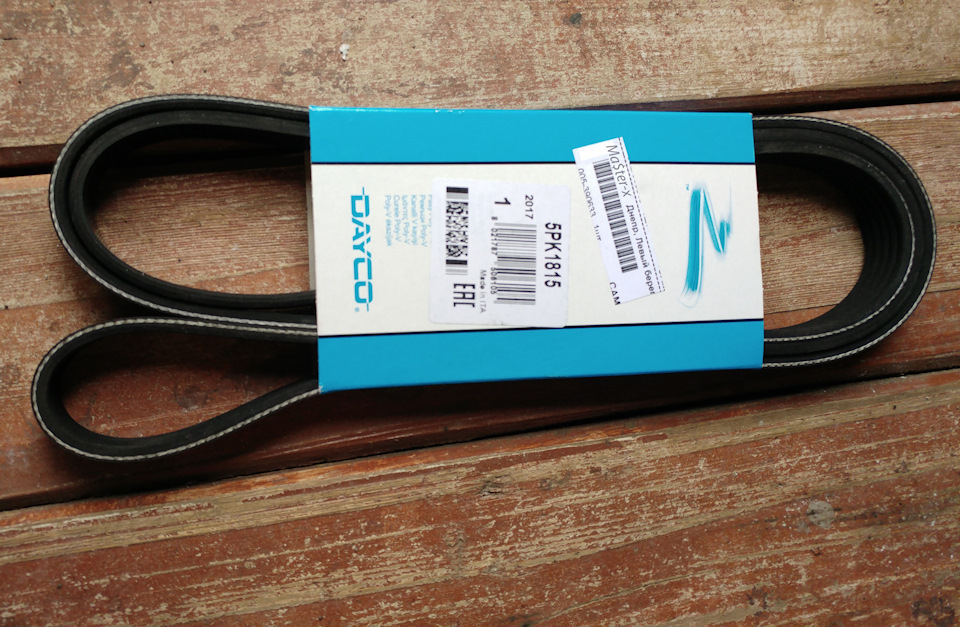

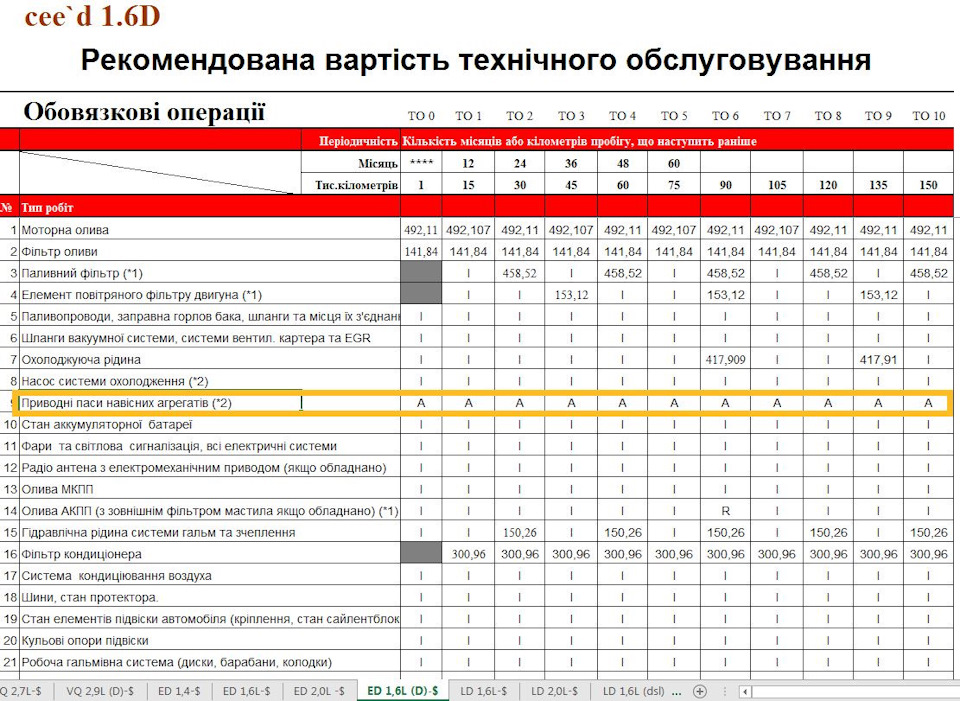

Наконец поменял ремень навесных агрегатов, ролик и сам механизм. Ранее писал что в фирменной книжке четких интервалов замены ремня/роликов на дизель нет.

Владельцы меняют кто когда, даже мастера на разных СТО говорят про разные сроки (чаще 80 -100т.км). Решил менять на 80т.км.

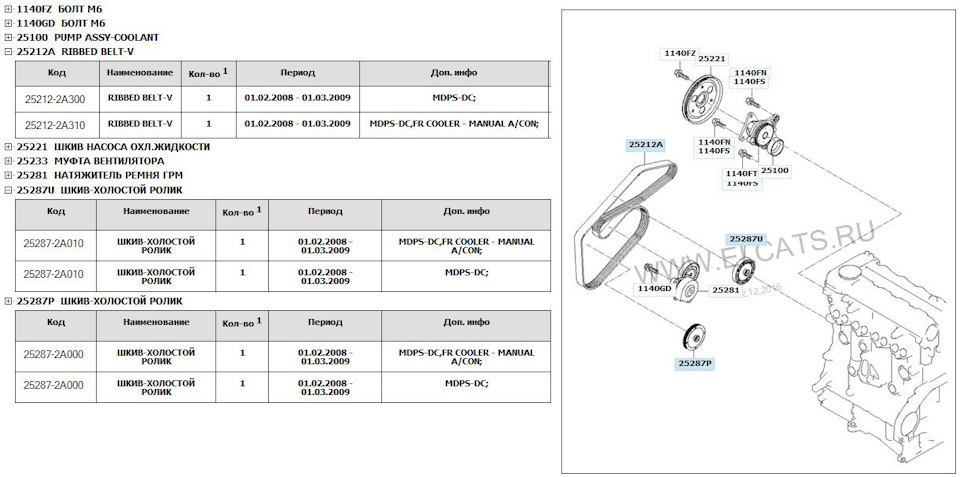

Фирменные каталоги типа KIA ETK выдают такую схему (номера):

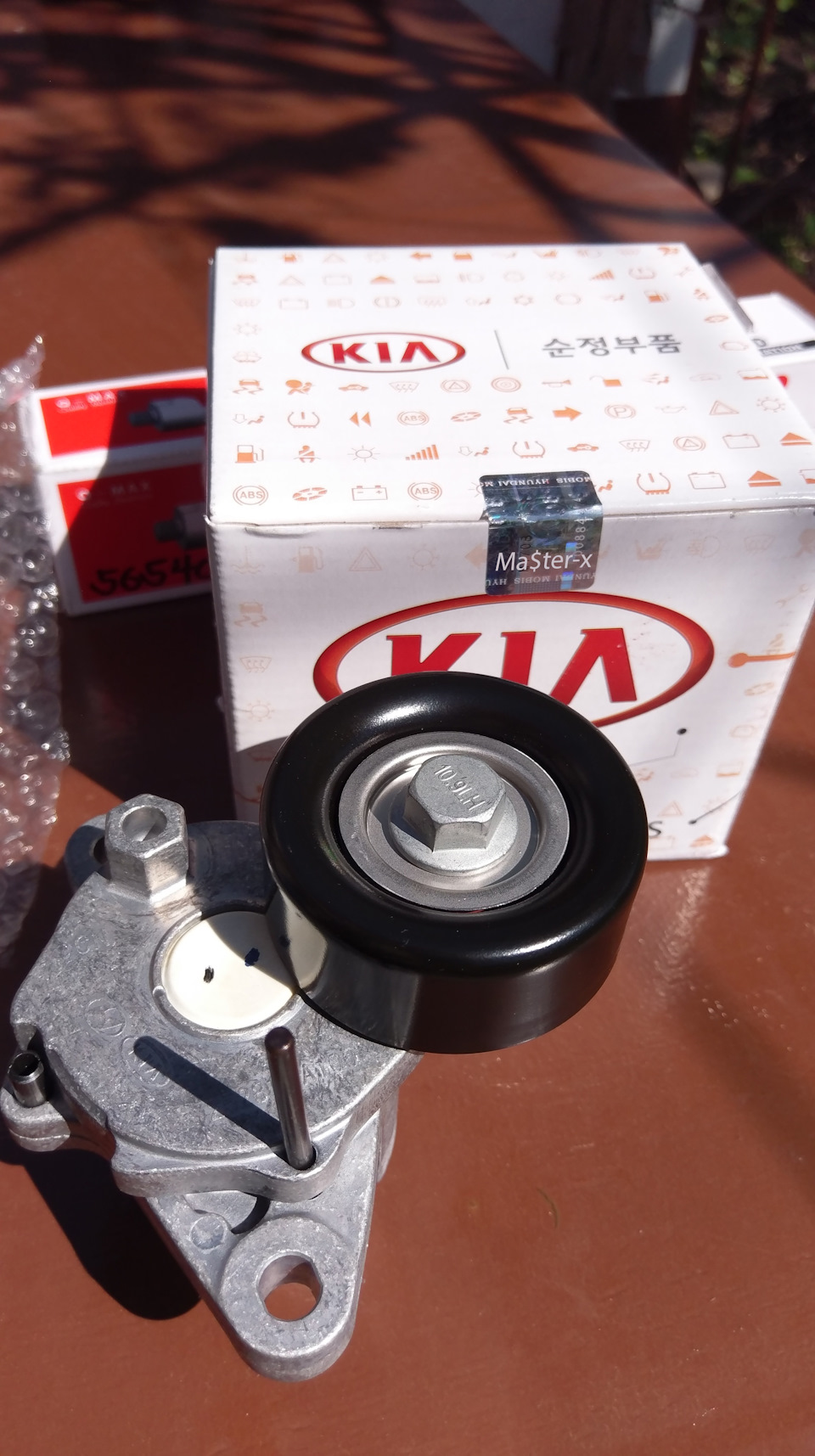

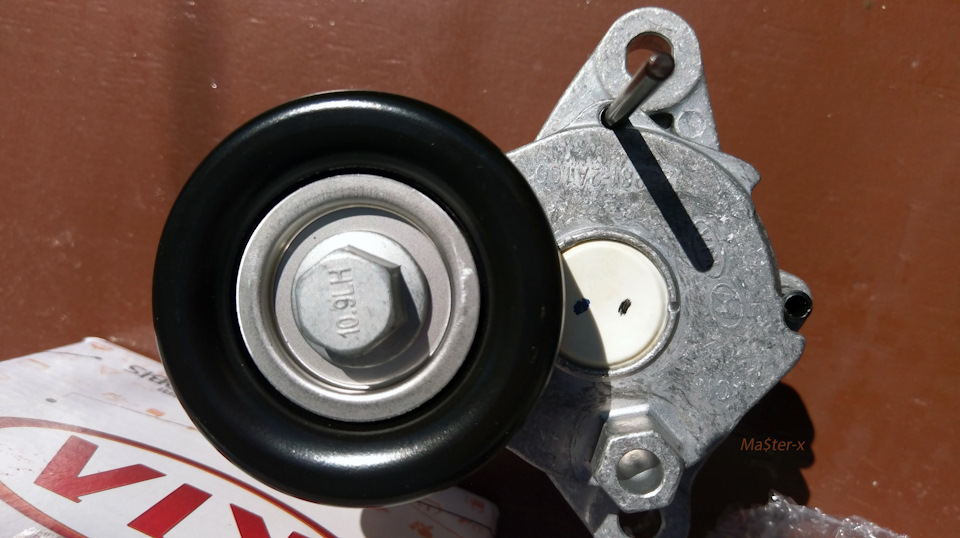

— ремень 25212-2A310 (для авто с кондиционером/климатом)— ролик направляющий 25287-2A000— натяжитель ремня 25281-2A000— ролик обводной 25287-2A010Начитавшись форумов решил не брать натяжной механизм сборе, а ограничится лишь его роликом (аналог E20321BTA), другие ролики взял оригинал, ремень Dayco 5PK1815.

Брал запчасти зимой (когда почти не езжу), когда все приехало и добрался до авто был «сюрприз» по фирменным схемам двигатель D4FB 2007-2009 имеет три ролика (натяжной + еще два как на схеме выше) но в реальности на моторе их всего два(!) на месте верхнего просто стоит заглушка… Посмотрел фото двигателя в интернете так и есть.

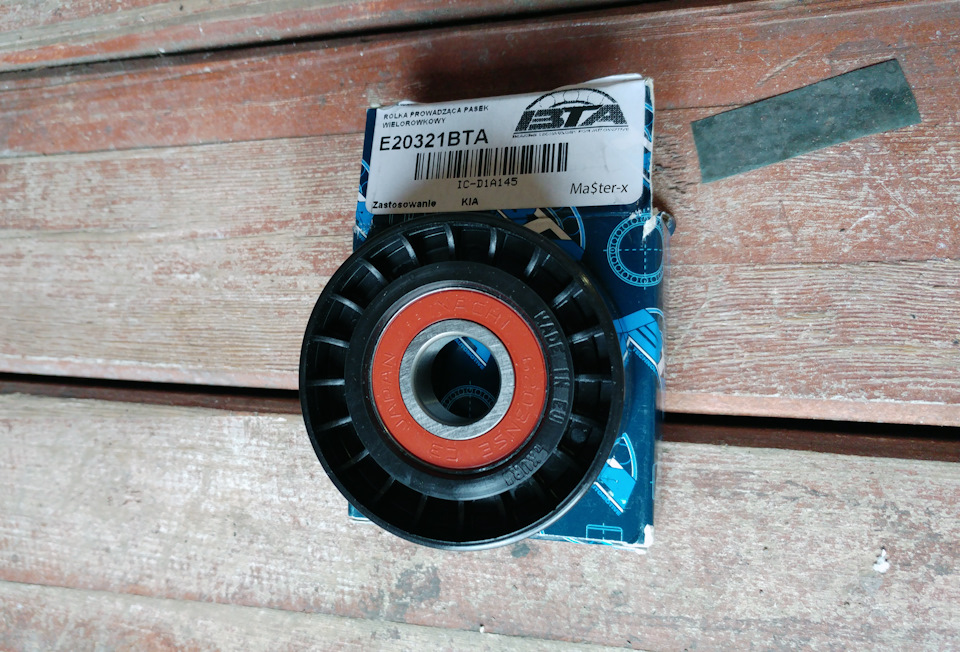

Получается один ролик взял про запас (в фирменной упаковке под №25287-2A000 и 25287-2A010 пришли полностью идентичные ролики), дальше больше… Приехал менять все на СТО, знакомый мастер закатил скандал мол один ролик на натяжителя менять нельзя, только механизм в сборе (мол слетит ремень встанешь на трассе и т.п.), плюнул решил взять механизм. (( Натяжитель под номером 25281-2A000 имеет заводской аналог 25281-2A100, второй номер гораздо более распространен и стоит дешевле, при том мне приехал с металлическим роликом (заводской был пластиковым).

Ничего сложного в замене нет, стоит ерунду поэтому сам не заморачивался. Единственное если отдельно менять ролик натяжителя то нужна специальная звездочка, даже на СТО не везде есть (авторынок в помощь).

ps езжу с весны все ок (тьфу, тьфу), сначала вообще не обратил внимания, потом показалось что натяжной ролик стал поближе к направляющему, может и показалось сравнить уже не с чем.

Источник

Замена приводного ремня Kia Ceed

Во время натяжки ремня обязательно оцените его состояние, но его критичный износ далеко не всегда сопровождается ослаблением и свистом. Поэтому проверять ремень нужно чаще, и если на нём обнаружены значительные дефекты, тянуть с заменой не стоит. Производитель рекомендует производить визуальный осмотр приводного ремня каждые 30 тысяч км, но в суровых российских условиях рекомендуется делать это в два раза чаще. Потому что каким бы прочным не был ремень, он подвержен деформациям в условиях отрицательных температур, при воздействии агрессивных жидкостей типа бензина или моторного масла, в результате недостаточного или избыточного натяжения, при смещении шкивов и роликов.

Чтобы произвести самостоятельную замену ремня генератора любой модификации Kia Ceed, вам потребуются следующие инструменты:

ключ и головка на 17 с удлинителем и трещоткой, ключи на 12 и 14;
тиски;
новый ремень и натяжной ролик.

Работы лучше производить на эстакаде или смотровой яме. Если они недоступны, нужно поддомкратить правую сторону автомобиля (переднее колесо), желательно также снять колесо вместе с пыльником.

Схема ремня генератора Kia Ceed

отсоединяем отрицательную клемму АКБ;
откручиваем верхний болт генератора;
ослабляем натяжной ролик;
снимаем изношенный ремень;
обычно в случае наличия дефектов ремня необходимо поменять и натяжной ролик. Откручиваем болт его крепления;
вытягиваем ролик;
устанавливаем на посадочное место корпуса натяжителя новую деталь;
натягиваем новый ремень;
затягиваем натяжитель;
производим правильную натяжку приводного ремня;
зажимаем болт крепления генератора.

После того, как установка нового ремня и ролика завершена, можно завести двигатель и убедиться в отсутствии посторонних шумов.

Как самостоятельно натянуть ремень генератора kia ceed

Если вы привыкли всё делать по мануалу, то для начала должны определить текущее натяжение ремня, и не «на глазок», а с помощью специального приспособления – тензометра или измерителя напряжения. Для нового ремня нормальным считается значение 70-80 кгс, для изношенного – 50-60 кгс.

Слишком слабое натяжение становится причиной пробуксовки ремня, и это явление всегда сопровождается резким и характерным свистом. Но и переусердствовать с натяжением тоже плохо: это приведёт к преждевременному износу подшипников помпы и самого генератора.

На Kia Ceed натяжение ремня генератора производится с помощью регулировочного болта В, для чего сначала нужно ослабить болты крепления генератора А, а после натяжки ремня до уровней, описанных выше, следует подтянуть и болты крепления с моментом 19,5-26,5 Н·м (для болта 12 мм) и 29,5-41,3 Н·м для болта 14 мм.

Замена приводного ремня Kia Cerato своими руками

Мы уже упоминали о необходимости проведения регулярного визуального осмотра ремня генератора. Производитель рекомендует выполнять эту процедуру на чётных ТО, то есть с периодичностью около 30 тысяч км пробега. Поскольку реалии российских дорог корейцам неизвестны, эксперты рекомендуют делать это хотя бы вдвое чаще. А при обнаружении серьёзных дефектов (трещин, отслоений, махровости, разрывов) производить замену ремня генератора Kia Cerato.

Для выполнения этой операции нам понадобится следующий набор инструментов: головка на 17 с трещёткой и удлинителем, рожковые ключи на 12/14/17, тиски, новый ремень. Обычно вместе с ремнём меняют и натяжной ролик, так что запасаемся и им.

Пошаговый алгоритм:

поддомкрачиваем правую сторону седана (наличие эстакады или смотровой ямы будет предпочтительнее);
открываем капот, снимаем с аккумулятора отрицательную клемму;
демонтируем правое колесо;
полностью откручиваем верхний крепёжный болт генератора;
ослабляем ролик натяжителя, снимаем ремень;
полностью откручиваем болт ролика и снимаем его с вала шкива;
ставим новый ролик, проверяем, как он вращается, закручиваем;
ставим новый ремень, осуществляем его натяжку;
затягиваем болт крепежа генератора;
запускаем мотор, если посторонних шумов нет – мы достигли своей цели.

Отметим, что проблемы с ослабленным ремнём практически всегда приводят к выходу из строя натяжного ролика, и зачастую свист из подкапотного пространства является не столько признаком ослабления ремня, сколько заедания или биения ролика. Особенно заметными такие свисты становятся в сырую погоду или вы холодное время года, но если дефект ролика серьёзный, то неприятные звуки будут раздаваться практически постоянно.

И пара слов о выборе ремня на замену. Оригинальный, южнокорейского производства, устанавливаемый на автомобили Hyundai/Kia, имеет артикул 6PK2137 252122B000. Его длина – 230 см, ширина – 2 см. Стоит оригинальный ремень порядка полутора тысяч рублей. Ролик с натяжителем производства Hyundai/Kia (артикул 252812B010) стоит 6000 рублей.

Приведём список аналогов ремня генератора Kia Cerato, большинство из которых можно приобрести дешевле:

Dayco (артикул 6PK2130) цена 1500 рублей.
Hutchinson (артикул 2140 K 6), цена 1000 рублей.
Meyle (артикул 050 006 2140), цена 1000 рублей.
Bosch (артикул 1 987 947 958), цена 1000 рублей.
Finwhale (артикул BP6PK2138), стоимость 1100 рублей.
Flennor (артикул 6PK2138), цена 1200 рублей.
Contitech (артикул 6PK2140), 1200 рублей.

С аналогами роликов всё не так однозначно, здесь разброс стоимости впечатляет:

Denckermann (артикул P254005), 1000 рублей;
Magneti marelli (артикул 331316171229), цена 1000 рублей.
Febest (артикул 2287-CER), стоит 1500 рублей.
LYNXauto (артикул PB-5349), цена 3000 рублей.
Ruville (артикул 58447), стоимость 7000 рублей.
Gates (артикул T39210), цена 7000 рублей.
Ina (артикул 534 0417 10), цена 7000 рублей.

https://youtube.com/watch?v=6r5CfY-SKJs

Как самостоятельно натянуть ремень генератора Kia Ceed

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Замена приводного ремня Kia Ceed

ключ и головка на 17 с удлинителем и трещоткой, ключи на 12 и 14;
тиски;
новый ремень и натяжной ролик.

Схема ремня генератора Kia Ceed

отсоединяем отрицательную клемму АКБ;
откручиваем верхний болт генератора;
ослабляем натяжной ролик;
снимаем изношенный ремень;
обычно в случае наличия дефектов ремня необходимо поменять и натяжной ролик. Откручиваем болт его крепления;
вытягиваем ролик;
устанавливаем на посадочное место корпуса натяжителя новую деталь;
натягиваем новый ремень;
затягиваем натяжитель;
производим правильную натяжку приводного ремня;
зажимаем болт крепления генератора.

Как узнать, что пришла пора менять ремень генератора

Согласно техдокументации Kia Ceed, замену приводного ремня нужно производить через 45 000-60 000 км. Но в реальности срок его службы может оказаться существенно меньше, в силу факторов, которые не всегда зависят от водителя.

Водители со стажем хорошо знают, что первым признаком ослабления ремня генератора Kia Ceed является свист, доносящийся из моторного отсека, особенно в момент нажатия на педаль акселератора или включения «тяжёлого» потребителя электроэнергии типа дальнего свет фар.

О проблемах с ремнём или генератором могут свидетельствовать и другие признаки, например, загорание лампочки об отсутствии заряда аккумуляторной батареи. Чтобы убедиться в том, что ремень ослаб, нужно вручную измерить его натяжение, и если он прогибается более чем на 5 мм, то необходима процедура натяжки.

О необходимости замены ремня будут свидетельствовать такие обнаруженные при визуальном осмотре дефекты, как трещины с наружной стороны, потёртости большой площади, обнажение корда, растрёпанные края ремня.

Проверяем состояние ремня генератора сами

Дабы убедиться в том, что ремень находится в исправном состоянии, нужно выполнить несложные действия. Изначально включается пятая передача. На ней, опираясь на передний бампер, стараемся толкнуть машину назад. Одновременно пытаемся провести визуальный осмотр ремня на всей его длине.

Там, согласно общему правилу, не должно присутствовать трещин, даже самых маленьких, а также разрывов и отслоений, которые случаются вследствие длительной эксплуатации резиновых изделий.

Если же подобные проблемы обнаружились, то ремень подлежит замене. Аналогично проверяется и ремень ГРМ.

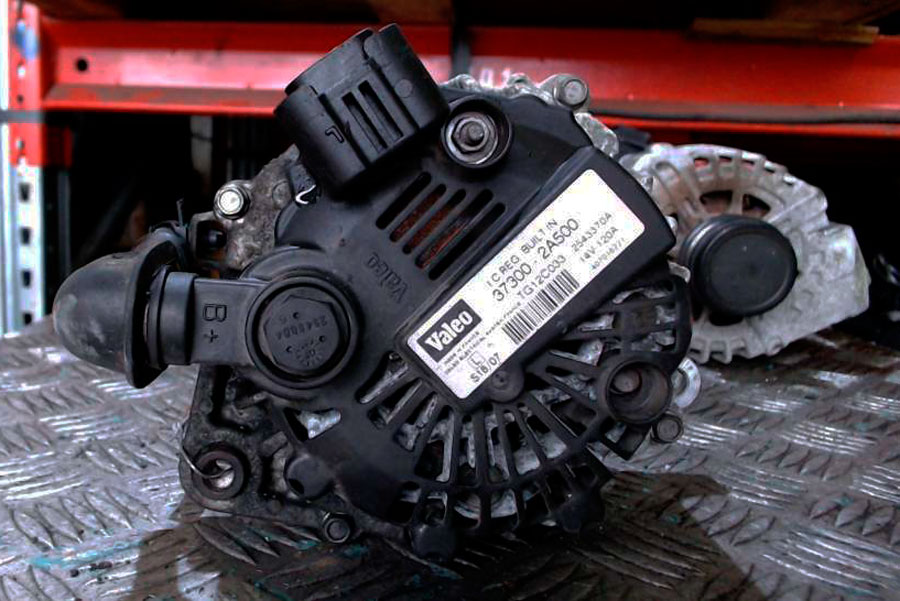

Также не лишним проверить и внешнее состояние самого генератора, так как его качество вызывает вопросы. Не забудьте осмотреть и ролик генератора.

Процесс замены ремня генератора

Длина такого ремня составляет 823 миллиметра.
Найти его в каталоге можно по названию или же по собственному уникальному номеру 1118-1041020-07.
Маркировка на коробке укажет на индекс 6РК 823.

Помимо этого, подготовьте заранее достаточно длинную отвертку, а также ключ «на 13». Может потребоваться и нож, чтобы убрать старый ремень.

Для начала, убираем старый ремень, или то, что от него осталось. Как мы уже сказали, делать это нужно каждые тридцать тысяч километров пути, даже если состояние ремня на вид полностью удовлетворительное. Убирается ремень простым ножом.
Теперь находим болт нижнего крепления генератора. Постарайтесь отвернуть его буквально на несколько оборотов, в чём поможет ключ «на 13».
Тем же ключом отворачивается гайка, после чего полностью вытаскивается болт верхнего крепления генератора.
Теперь нужно быть очень осторожным. Необходимо постараться провернуть генератор таким образом, чтобы верхняя проушина точно зашла за поверхность выступа, находящегося на кронштейне. Уверенно прижимаем генератор к данному кронштейну, и фиксируем его там обычной проволокой. Привязать лучше всего его к гайке крепления крышки ГБЦ.
Теперь аккуратно надеваем ремень на шкив генератора, а также на поверхностную часть шкива привода генератора.
Снова включаем пятую передачу, одновременно прижимая ремень к шкиву. В таком положении стараемся подтолкнуть автомобиль назад, пока ремень полностью не станет на своё место.
Теперь уже можно отвязывать проволоку, и начать отжимать отвёрткой генератор в том месте, где он соприкасался с кронштейном. Не забудьте вставить верхний болт крепления генератора.

После этого остаётся лишь позаботиться о том, чтобы завернуть нижний болт и гайку верхнего болта крепления генератора. Этого будет достаточно, чтобы установить всё на место.

Альтернативные варианты

Конечно же, многие автолюбители прекрасно понимают, чем чревато отсутствие натяжителя ремня. Дело в том, что ремень, достаточно часто, бывает перетянут, что приводит к слишком быстрому износу подшипника генератора. Узнать об этой проблеме можно по характерному звуку, напоминающему вой. Устранить подобный конструктивный недостаток можно, если установить натяжитель ремня генератора. Самый частый вариант — это установка натяжителя с Лада Калина.

Установка натяжителя ремня генератора

Причина отказа от натяжителя проста. Производитель пытался сэкономить дополнительные средства, сделав машину одной из самых доступных в мире. И характерно это только для самых дешевых комплектаций (стандарт и норма), которые поставляются с восьмиклапанными силовыми агрегатами.

Чтобы облегчить процесс контроля натяжения ремня, можно просто заменить кронштейн генератора, проведя его предварительную доработку.

В стандартном кронштейне вы не найдёте отверстий для ролика с натяжителем. Вместо этого можно собрать новый кронштейн, который будет основан на базе Лады Калины первого поколения. Как мы уже сказали, нам понадобится:

сам кронштейн от указанного автомобиля,
натяжной ролик,
кронштейн ролика натяжителя,
а также сам ремень генератора всё от той же Лады Калины первого поколения.
К тому же, не забудьте о покупке натяжителя винтового, соответствующей втулки и болта.

Цена всего этого набора достигает двух тысяч рублей, за которые вы сможете значительно усовершенствовать конструкцию автомобиля, и продлить срок службы отдельных деталей.

Сам процесс замены схож с заменой стандартных деталей Лада Гранта. Впрочем, если у вас отсутствуют соответствующие технические знания, то для сборки конструкции стоит обратиться в сервисный центр.
