Как выполняется самостоятельная замена электровентилятора печки на газ-3110 волга

Когда необходима замена печки

Автолюбители отмечают, что ГАЗ 3110 — холодный автомобиль. Дело в том, что у «Волги» большой салон и низкотемпературный двигатель, а соответственно, и слабая печка. Кроме того, в силу конструктивных особенностей отопитель «Волги» не обеспечивает обдув стекла со стороны водителя. Ещё один неприятный момент — шум при работе печки.

В связи с этим владельцы автомобилей ГАЗ 3110 всячески стремятся усовершенствовать её.

Тюнинг печки ГАЗ 3110

Опытные водители «Волг» указывают на то, что одними из наиболее эффективных способов «довести до ума» печку автомобиля являются:

замена мотора вентилятора отопителя на более мощный. При этом можно поставить «самаровский» (ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115) резистор, а рычаг панели управления взять от «Москвича»;
замена крана печки на электроклапан с любой иномарки;
установка электропомпы на выходе печки;
замена радиатора на сдвоенный (необходимо соединить и обрезать по размерам два тонких радиатора от любой иномарки).

Кроме того, можно сменить «родной мотор» от классической версии ГАЗ 3110 на более мощный — от новой версии модели ГАЗ 31105.

Причины поломки печки ГАЗ 3110

Разумеется, необходимо заменить печку или какие-либо отдельные её детали при выходе из строя.

Среди наиболее часто встречающихся неисправностей нужно указать следующие:

вентилятор отопителя не включается вообще;
вентилятор не работает в каком-либо положении переключателя;
слабая мощность печки;
вентилятор печки сильно шумит.

Устройство печки ГАЗ 3110

Печка любого автомобиля — это устройство для обогрева салона. На ГАЗ 3110 устанавливается довольно-таки простой механизм, который позволяет не только прогревать воздух в салоне, но и регулировать температурный режим и интенсивность обогрева.

Конструктивно печка состоит из следующих компонентов:

патрубка подвода охлаждающей жидкости;

патрубка вывода охлаждающей жидкости;

От работоспособности каждого мелкого элемента будет зависеть выполнение печкой своих функций

Если смотреть на печку изнутри (то есть с сиденья водителя автомобиля), то нельзя увидеть все составляющие её части. Сразу же за панелью управления монтируется небольшой радиатор, к которому присоединяются два патрубка для циркуляции тосола.

Когда мотор нагревается до рабочей температуры, печка может начать свой теплообмен. Тосол понижает температуру двигателя, отводя от него излишки тепла. Нагревшийся тосол по патрубкам поступает в радиатор печки, который может нагреваться как обычная батарея.

В это же время лопасти вентилятора впускают в радиатор потоки свежего воздуха. Соответственно, вновь осуществляется теплообмен. Освободившееся тепло поступает через радиатор в печку, а из неё — в салон.

На ГАЗ 3110 печка выполняет роль и дополнительного радиатора охлаждения. Так, если машина не прогрета, то при запуске печки осуществляется вторичное охлаждение системы. Это приводит к тому, что повышается влажность воздуха в салоне, из-за чего быстрее появляется ржавчина на радиаторе, а мотор долго не может набрать рабочую температуру. Поэтому печку целесообразно пускать только после тщательного прогревания силового агрегата.

Небольшое устройство радиатора предназначено для упрощения работы системы охлаждения

Блок управления печкой

Для удобства управления щиток печки находится на панели управления. На щиток вынесены две рукоятки:

Рычажок управления фокусировки воздушных потоков. Если он стоит в крайнем левом положении, то воздух будет выдаваться только через сопло на лобовое стекло и через боковые воздуховоды в салон. Если поставить рычажок в среднее положение, то поток направляется на лобовое стекло и на передние двери. В самом правом положении рычажка воздух будет направлен на ноги водителя и переднего пассажира.

Рукоятка управления краном печки. Она имеет всего два положения — крайнее левое полностью перекрывает подачу тепла в салон, а крайнее правое позволяет направлять максимально горячий воздух внутрь автомобиля.

Для удобства водителя на блоке управления печкой предусмотрено всего две рукоятки

Автовладельцы ГАЗ 3110 давно выработали своего рода порядок пользования печкой. Дело в том, что в разных ситуациях рекомендуется открывать рычажок и кран в разных позициях:

если запотели стёкла, необходимо до конца открыть кран печки, а рычажок управления воздухом установить в среднем положении; после чего на полную мощность включить вентилятор;

зимой для быстрого обогрева салона рекомендуется обе рукоятки зафиксировать в крайнем правом положении после прогрева двигателя;

вентиляцию воздуха в салоне можно организовать при закрытии крана печки и открытии рычажка в правом положении.

Роль резистора в обогреве салона

На печке ГАЗ 3110 устанавливается всего один резистор, хотя некоторые автолюбители, пытаясь получить от обогревателя максимальную продуктивность, монтируют сразу два устройства переменного тока.

Резистор располагается прямо под самой панелью печки: это необходимо для полноценной работы при обогреве. Именно это устройство обеспечивает силу подачи воздушного потока и контролирует его температурный режим. Если резистор по каким-либо причинам выходит из строя, то водитель не сможет регулировать работу печки.

Внешне резистор выглядит как небольшая плата с подключённым шлейфом проводов

Доводим отопитель ГАЗ-31105: Холодно-горячо

К такой системе, когда владелец отдает машину в ремонт и, заплатив деньги, вскоре получает исправной, мы, видимо, придем еще не скоро. Если «отдать» и «заплатить», как правило, проблем не бывает, то с последним – собственно отремонтировать автомобиль, очень часто возникают трудности. Даже в гарантийный период.

На этот раз «врачу» пришлось «исцеляться самому» – помощь потребовалась редакционной «Волге» с американским двигателем. После нескольких визитов в гарантийный автосервис стало ясно, что особой помощи ждать от него не приходится. Как текла вода сквозь уплотнитель лобового стекла, так и течет. Мост как выл, так и воет. Но это проблемы всесезонные, а когда на дворе зима, больше всего беспокоит работа отопителя. В первый момент включения «печки» из нее шел горячий воздух, но через несколько секунд сменялся холодным. И так – при каждом повороте регулятора температуры.

На «Волге» с «Крайслером» отопитель не простой: за температурой в салоне следит электроника. Не надеясь более на сервис, решили искать электронного «клопа» самостоятельно.

Алгоритм управления климатом довольно своеобразен: чтобы перейти с «холода» на «тепло» или наоборот, левую «крутилку» нужно повернуть до упора в нужное положение, а затем вернуть на желаемую цифру. За температурой в салоне следит датчик на панели блока управления. Он дает команду исполнительному механизму воздушной заслонки, направляющей поток сквозь радиатор отопителя или в обход его, и открывает кран радиатора. Если кран и заслонки работают (это слышно при заглушенном двигателе), значит, неисправен датчик.

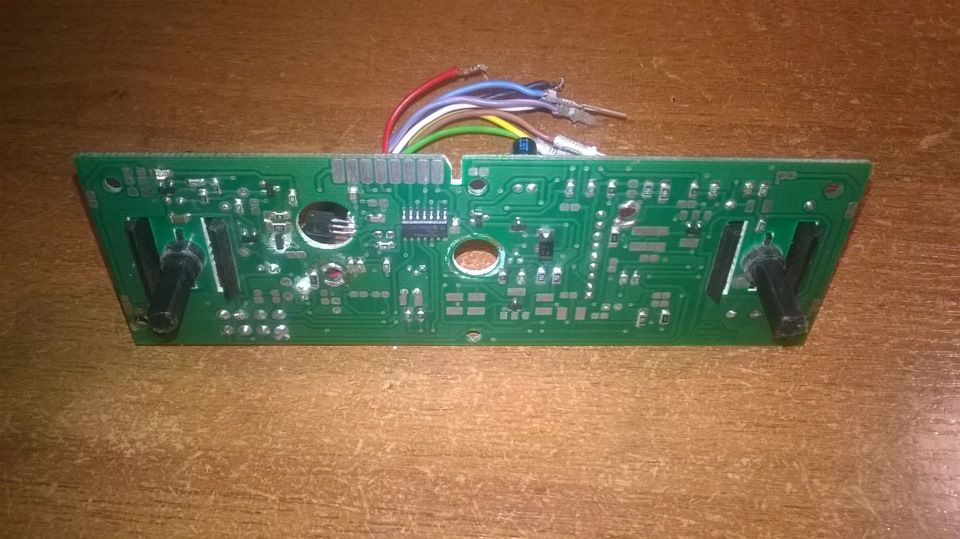

Снимаем ручки блока управления, вынимаем сам блок и, отжав «усы» крышки, разбираем его. «Клопов» здесь оказалось аж три, и каждый мог парализовать работу системы. Чтобы не выяснять, какой именно вредил в нашем случае, избавляемся от всех сразу.

Датчик покрыт толстой шубой из пыли и сажи. Этот токопроводящий слой вполне мог замкнуть его голые ножки. Головки винтов платы перекрывают токопроводящие дорожки печатного монтажа и тоже могут замыкать их – еще один возможный вариант.

Облуженные провода вентилятора, прогоняющего воздух через датчик, скручены в жгут. Между вентилятором, датчиком и каналом подвода воздуха к датчику – зазоры: не известно, какой воздух омывает датчик и, соответственно, чью температуру он измеряет.

Плату и датчик промываем спиртом, оголенные ножки, провода и участки платы изолируем – покрываем лаком, а под головки винтов ставим изолирующие шайбы. Чтобы гарантировать просасывание «нужного» воздуха через датчик, между заборником, платой и вентилятором ставим прокладки из двустороннего скотча.

Наш блок управления отопителем оказался исправным, и после сборки отопитель заработал как надо. Но, видимо, не всем везет: отечественная электроника – вещь капризная.

Если блок сгорел, а экспериментировать за свой счет желания нет, можно решить эту задачу иначе: перейти на альтернативное, «ручное» управление. Понадобятся две клавиши электростеклоподъемников и две лампочки. Соединяем их согласно схеме и устанавливаем в любом удобном месте.

Теперь, чтобы открыть или закрыть кран отопителя, нажимаем на соответствующую сторону клавиши, пока не засветится нить лампы (она будет гореть вполнакала).

Управление воздушной заслонкой – аналогичное, второй клавишей, а промежуточные положения достигаются короткими включениями (лампа при этом не горит).

Снятие отопителя

Снятие или замена печки «Крайслера» выполняется ключами на 10, 8, 13 и крестовой отвёрткой. Схема действий следующая:

снять аккумуляторную клемму с батареи;
слить антифриз в специальную ёмкость (можно использовать для этого старый таз). Слитая жидкость отстоится за время ремонта Волги 31105, затем её можно будет залить в систему снова, но рекомендуется купить новую жидкость

Важно! Замену охлаждающей жидкости автомобиля следует производить не реже одного раза в два года или каждые 30-40 тысяч пробега. снять панель приборов

Если не требуется полной разборки, можно просто отодвинуть панель в сторону;
нижнюю планку радиатора отопления снять и отсоединить двигатель отопителя, выдернув штекер;
открутить две гайки и снять корпус распределителя воздуха;

тяга, рычаги и заслонка снимаются с системы. Механизм установлен на клёпках, поэтому вполне возможно, что придётся купить новый;

снять тягу, которая находится справа от воздухозаборника;
ослабьте хомуты и отсоедините от печки все шланги и патрубки;
открутите болты крепления корпуса и потяните его на себя.

Схема установка печи выполняется в обратном порядке.

Виды и диагностика неисправностей

При эксплуатации автомобиля никто не застрахован от неисправности одной из систем. Может начать протекать кран или многочисленные патрубки, примыкающие к печке, радиатор. В некоторых случаях в результате поломки не требуется срочный ремонт, (например, протечка крана) и можно спокойно доехать до дома и выполнить все работы. Но как быть, если вся система печки не работает? Ниже приведены возможные поломки и меры их устранения.

Электрический двигатель вентилятора неисправен:

В этом случае может быть плохой контакт в соединениях проводов или на разъёмах. Необходимые меры – поджать клеммы, зачистить окись в контактах, заменить некачественный провод.
Стирание или зависание щёток, обрыв в обмотке катушки, окисление – почистить коллекторы или заменить щётки или полностью электрический мотор системы.
Короткое замыкание обмотки. В этом случае перегорает предохранитель, нужно просто снять перегоревший и поставить на его место новый.
Поломка ручки переключателя – поменять переключатель на новый.

Электрический двигатель не работает на малой скорости:

Перегорел резистор, предохранитель – заменить резистор, предохранитель.
Поломка ручки переключателя – поменять переключатель.

Якорь электрического мотора и сам вентилятор вращаются на малых оборотах:

Коллектор забит шлаком, окислился – почистить коллектор, поменять электромотор.
Короткое замыкание обмотки якоря – заменить предохранитель, электродвигатель.

Разобранный вентилятор отопления Волги 31105

Не получается отрегулировать температуру в салоне ГАЗ-31105:

Поломка регулятора системы управления печкой – заменить регулятор.
Не работает заслонка (заклинило), сломан привод – заменить неисправные детали, проверить работоспособность датчика положения заслонки.
Датчик температуры воздуха салона не работает – поменять его.

Для того чтобы не допустить ремонт системы в дороге, контролируйте уровень охлаждающей жидкости и проверяйте радиатор, мотор и кран на наличие подтёков антифриза. Также под панелью, в ногах может образоваться влажное пятно – это тоже означает, что охлаждающая жидкость где-то подтекает.

Схема печки волга 3110

ЖАРКАЯ ПЕЧКА без переделок Приближается зима и вновь заходит разговор о тепле в машине. Есть много сторонников (и практиков

) установки «жигулевской» печки (или от всяких других машин) на ГАЗ. Давайте подумаем, что это дает? Во-первых, этим просто раскурочивают оригинальную конструкцию. Во-вторых, тепла в ГАЗе практически не прибавляется, потому что температура охлаждающей жидкости на ГАЗе 70-80 градусов, а на «жигулях» 106 ! Отсюда становятся понятны пути улучшения работы штатной газовской печки. Ее работу можно существенно улучшить без всяких переделок. Сначала возьмем в оборот термостат. В свою бытность я имел два термостата – один обычный стандартный (я называл его – летний), а второй такой же, но усовершенствованный (так сказать — зимний).

В чем заключается усовершенствование? Это очень просто. Нужно только уменьшить высоту подъема запирающего клапана термостата. Для этого хорошим паяльником надо согнать олово с пропаянной гайки на клапане, и опустить термостат в кипящую воду. Когда клапан откроется на полную высоту (а это примерно около 10- 12 мм), вынуть его и закрутить клапан так, чтобы он был открыт только на 5 мм. Законтрить гаечкой и опять ее запаять. Таким и посадить в корпус «гусака».

На старых машинах ГАЗ («победа», «зим», «козлик») термостат менять очень просто. У меня были запасены термостаты прямо в чугунках-корпусах («гусаках»), чтобы не ковырятся с внутренними прокладками. Нужно только перед заменой слить литр-другой охлаждающей жидкости. Мотор с таким усовершенствованным термостатом зимой не кипит, но зато держит температуру 90 – 95 градусов!

КТО СКАЗАЛ, ЧТО ГАЗОВСКИЕ ПЕЧКИ НИКУДА НЕ ГОДЯТСЯ.Печка становится такой горячей, что ее тепло не выдерживает рука. «Погода» в салоне становится воистину африканской! Но следует учесть и некоторые особенности. «На воде» с таким термостатом ездить не стоит. Пока мотор работает – все отлично, но стоит его заглушить, в охлаждающей рубашке мотора начинают булькать пары. Ездить надо только с антифризом. И чем он «крепче», тем лучше. Антифриз для морозов минус 30-40 градусов выдерживает нагрев мотора 90-95 градусов без закипания после остановки. А мотору такая температура только на пользу.

НЕ СОМНЕВАЙТЕСЬ! ПРОВЕРЕНО ДОЛГОЙ ПРАКТИКОЙ!

Для увеличения эффекта, особенно на старых машинах ГАЗ, неплохо бы заменить моторчик вентилятора печки. 10-ваттный сменить на 20-30 ваттный – переделки не потребуются, все крепежные размеры у моторчиков одинаковые.

Еще вы с удивлением обнаружите, что двигатель вашей машины стал тише работать и меньше «кушать»! Для моего ЗИМа это было весьма не лишним. По моим наблюдениям – экономия была добрых литр-два на сотню километров! В высокой температуре мотора, кстати, секрет экономичности «жигулевских» и прочих моторов типа «мерседесовских». Для высокой температуры и предотвращения при этом закипания мотора, у них вообще поддерживается повышенное давление в системе охлаждения. Ну, а нам всякие дорогие навороты без надобности, хватит и «заколдованного» термостата :dance2:.

https://youtube.com/watch?v=OwXMxJDVPoY

Волговоды, нужна помощь, замена радиатора печки(а/м с кондером)) — Сообщество «ГАЗ Волга» на DRIVE2

Добрый день(утро/вечер), Коллеги!Мне нужна ваша помощь, а именно.Появились морозы, и случилось то чего, не ждал вообще.Потек радиатор печки, акурат в коврик пассажира. И еще, печка стала очень плохо греть, прошлый хозяин заливал герметик в систему охлаждения, очевидно печка забилась и требует замены.Подскажите пожалуйста, машина оборудована климатом с блоком управления типа Комфорт. Как он снимается, где прикручен, так как предстоит снимать торпедо и очевидно вынимать это блок управления, ломать бы ничего не хотелось)И еще, какой радиатор печки хороший, да и вообще как он должен выглядеть, он такой же как на простой 3110, или должен быть свой 31105 для а/м с кондиционером?Двигатель 406, а/м 31105, год 2006, подача ОЖ в печку регулируется электрокраном, торпеда 3110, фото прилагаю.P.s. Тосол с системы нужно сливать весь?

P.p.s. По каталогу gaz-24.com/files/files_two/52/

Каталог деталей и сборочных единиц ГАЗ 31105 Волга с двигателем змз-406 идет шифр 31107-8101056, при попытке пробить через гугл, выдает как отопитель на крысу.

голоса

Рейтинг статьи

Как демонтировать печку, не снимая панели

Чаще всего демонтаж печки ГАЗ 3110 подразумевает снятие панели в салоне. Однако снятие панели — процесс не столько трудоёмкий, сколько длительный. К тому же установка панели на место при монтаже новой печки не всегда может быть выполнена правильно: малейший зазор или отклонение от нормы могут привести к некорректному обдуву. Поэтому чаще всего любители производят снятие печки, не снимая панели.

Андрей82

Если изучить это руководство, там вы найдёте и мануал о том, как выполняется замена радиатора отопителя в составе штатной печки ГАЗ 3110. Но основная проблема заключается в необходимости снимать всю панель в салоне. Задачу нельзя считать невыполнимой, но она требует много времени, усилий и стараний.

Ещё больше проблем и вопросов вызывает обратная сборка панели после замены радиатора. Кто-то неправильно выставляет зазоры, другие путают местами провода, патрубки и пр. В итоге появляются заметные и ощутимые проблемы с работой отопителя, обдув функционирует неправильно и пр.

Учитывая потенциальные сложности, многие даже не решаются самостоятельно поменять печной радиатор. Они обращаются за помощью в автосервисы, платят большие деньги и получают свою Волгу с уже заменённым радиатором.

Снятие печки ГАЗ 3110 — процесс длительный и трудоёмкий, а, кроме того, подразумевающий снятие панели, из-за чего многие автолюбители предпочитают с ним не связываться. К счастью, для замены печки необязательно снимать панель полностью — достаточно её немного отодвинуть.

Чтобы снять печку ГАЗ 3110, хватит обычного набора инструментов, который наверняка найдётся в гараже каждого автолюбителя. В частности, понадобятся:

два ключа на «10»;
ключ на «13»;
шлицевая отвёртка.

Для снятия печки ГАЗ 3110 достаточно простого набора инструментов

А также могут пригодиться крестовая отвёртка, кусачки, плоскогубцы и молоток. Кроме того, пригодится ветошь и ёмкость объёмом не менее 10 литров.

Производить снятие печки с автомобиля ГАЗ 3110 следует в светлом, защищённом от влаги месте, например, в гараже или на даче под навесом. И также стоит отметить, что производить снятие печки с «Волги» в одиночку достаточно проблематично, поэтому лучше пригласить кого-нибудь помочь вам.

Первое, что необходимо сделать, приступая к демонтажу печки, — снять минусовую клемму аккумулятора. Так производится обесточивание всех электронных компонентов автомобиля, а значит, при работе вас не ударит током.

На первом этапе потребует произвести ряд манипуляций под капотом автомобиля.

Необходимо слить охлаждающую жидкость. Для этого следует ослабить хомуты на патрубках, ведущих к радиатору. Жидкость сливается в заранее подготовленную ёмкость.
Далее нужно снять кран печки. Для этого откручиваются гайки крепления и снимается кран со шпилек.

Следующий этап работ производится со стороны салона.

Отодвигается торпеду. Для этого обычно снимают пепельницу и прикуриватель, удаляют облицовку рулевой колонки и откручивают крепление торпеды, которое состоит из двух болтов и шести саморезов.

Откручиваем верхние и нижние крепления, отсоединяем проводку и вынимаем пепельницу

Снимаем распределитель отопителя ГАЗ 3110

После этих манипуляций вновь нужно переместиться к капоту.

Ослабив хомуты, отсоединить шланги от радиатора и снять прокладки с патрубков.
Открутить гайки, которыми корпус печки крепится к кузову и воздухозаборнику

Действовать нужно максимально аккуратно, потому что на этом этапе работ особенно легко повредить радиатор.
Наконец, осторожно опустить правый край корпуса и потянуть печку на себя.. Финальный этап работы — снимаем отопитель. Финальный этап работы — снимаем отопитель

Финальный этап работы — снимаем отопитель

Система питания

При подозрении на неисправность из-за отсутствия или плохой подачи топлива убедитесь, что бензин в баке есть. Некоторые водители такую элементарную вещь замечают лишь после долгих попыток найти неисправность в иных местах.

Нагревать бензопроводы открытым огнем нельзя, следует использовать горячую воду.

На 406 двигателе проверьте, слышно ли гудение бензонасоса при включении зажигания. Если нет, возможно, сгорел его предохранитель. Перед заменой постарайтесь найти причину, место короткого замыкания можно определить по закопченым проводам.

Бензонасос от двигателя ЗМЗ-406

При включении стартера из шланга должен выливаться бензин. Если этого не происходит, возможно, повреждена диафрагма или зависли клапаны насоса. Проверьте, нет ли подтеков бензина в соединениях трубопроводов. Если в систему проникает воздух, насос качает его вместо топлива.

Проблемы с блоком управления

Типичная неисправность, непосредственно связанная с блоком управления отопителем на ГАЗ 31105, – это ситуация, когда печка включается на обогрев, но выходит холодный воздух. Кроме того, сначала может поступать теплый поток, но через некоторое время он возвращается в холодный режим.

На Волге 31105 используется далеко не самый простой обогреватель. Электроника стала отвечать за контроль температуры в салоне. Поэтому проблему придется искать среди электронных датчиков, которые могут сработать или просто выйти из строя.

Не лишним будет знать нюансы управления климатическим агрегатом. Если водителю нужно переключиться с потока холодного воздуха на поток теплого или в обратном направлении, сначала левый поворачивается до упора, затем возвращается в нужное положение перед нужным числом.

За температурой в салоне Волги 31105 следит датчик температуры, который разместили прямо на панели блока управления. Он передает команды на исполнительные механизмы воздушных заслонок, которые направят потоки через радиатор печки или обойдут его. Вдобавок открывается кран отопления. Если ваш кран и демпферы работают хорошо, что хорошо слышно при выключенном двигателе, то вам нужно посмотреть и, возможно, заменить датчик.

Следуя инструкциям, описанным выше, снимите контроллер нагревателя и получите доступ к плате. Ниже вы можете наблюдать изображение, на котором над датчиком видна впечатляющая густота шума от пыли, грязи или сажи. Этот слой идеально проводит ток, и поэтому ножки датчика могут легко закрываться при благоприятных обстоятельствах. Также посмотрите на головки винтов на электронной плате, которые закрывают токопроводящий путь печатной платы. Здесь тоже есть возможность закрытия.

Проводка от вентилятора до ГАЗ 31105 скручена в жгут, который нужно будет проверить и при необходимости резонировать. Даже визуальный осмотр иногда дает понять, что не так с этим узлом.

Если других подозрений нет, начните с обычной чистки сенсора и карты. Сначала избавьтесь от грязи, затем обработайте поверхности спиртом. Босые ножки самого датчика, секции платы и кабели можно изолировать. Для таких задач отлично подойдет прозрачный лак. Под головки винтов рекомендуется подложить шайбы из изоляционного материала.

Когда замок закончится, его можно будет полностью поменять. Но найти его не так-то просто, к тому же стоимость нового узла довольно высока. Некоторые копят деньги и отказываются от полноценной электроники. В результате автомобилисты и владельцы автомобилей ГАЗ 31105 переходят на альтернативное ручное управление. Для его организации берут пару ключей от стеклоподъемников и пару лампочек. По схеме они подключаются и располагаются в наиболее удобном для водителя месте.

В этой ситуации просто нажмите нужную клавишу, чтобы открыть или закрыть кран плиты, и дождитесь, когда загорится свет.

Воздушная заслонка будет управляться второй кнопкой. А для получения промежуточного положения используются короткие повороты.

Есть ли смысл переходить с электронного управления на ручное – вопрос спорный. Но поскольку многие так поступают, такое решение, очевидно, имеет смысл.

Как демонтировать печку, не снимая панели

Андрей82

http://forum.allgaz.ru/showthread.php?t=71433

Какие инструменты понадобятся для работы

Чтобы правильно, быстро и безопасно снять печку и заменить её на новую, потребуется стандартный набор инструментов. Как правило, в гараже каждого автолюбителя можно будет найти:

набор гаечных ключей;

отвёртку с плоским лезвием;

отвёртку с крестообразным лезвием;

ёмкость не менее 10 литров для слива охлаждающей жидкости;

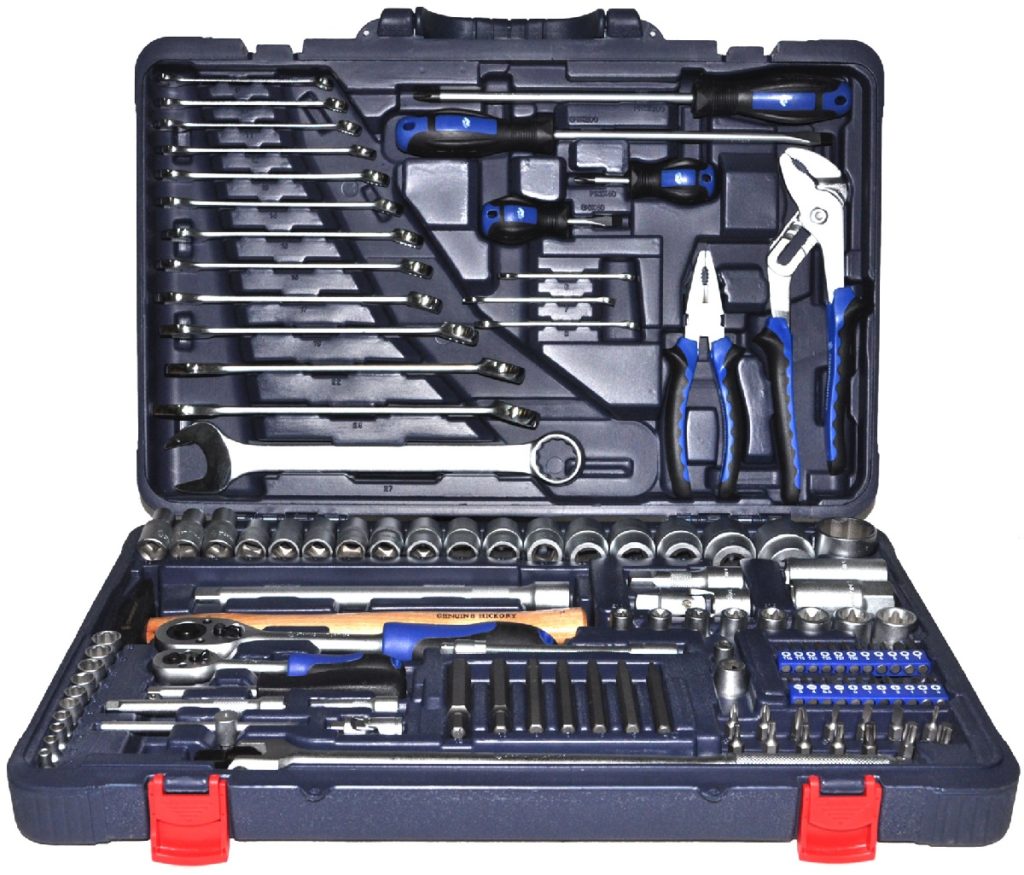

Водители часто приобретают стандартные наборы инструментов, чтобы всегда иметь под рукой необходимую отвёртку или плоскогубцы

Первым делом, ещё до работы с электрическими приборами, необходимо обезопасить себя — снять провод с минусовой клеммы аккумулятора. Таким образом производится обесточивание электронных приборов и систем.

После этого нужно будет слить тосол из системы охлаждения:

Открыть кран радиатора отопления до упора вправо.

Подставить под заглушку ёмкость и выкрутить заглушку.

Дождаться, пока весь тосол не стечёт в ёмкость.

Как добраться до печки на ГАЗ 3110 и снять её

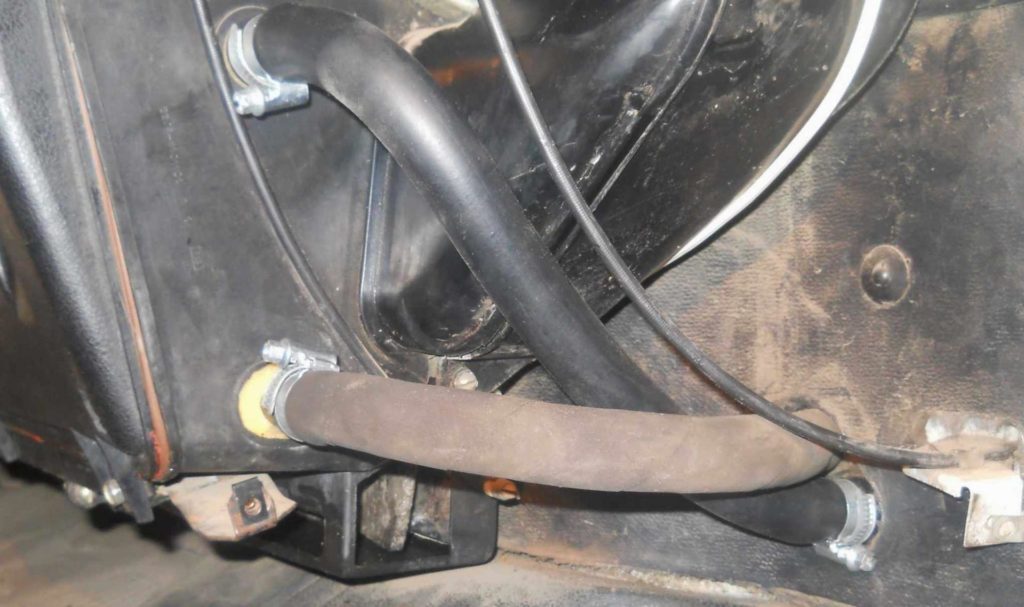

Далее, подготовив автомобиль, можно начинать демонтаж печки из корпуса:

Снять патрубок с верхней части радиатора печки (проще всего сначала ослабить хомут отвёрткой, а потом снять сам патрубок).

Затем снять патрубок с нижней части радиатора печки.

Отвернуть две гайки крепления, которым кран радиатора фиксируется к брызговику.

Снять кран со шпилек.

С обоих патрубков удалить резиновые уплотнители.

Снять патрубки очень просто — достаточно ослабить хомутное соединение

После этого необходимо работать со стороны салона. Для простоты рекомендуется снимать панель приборов, однако можно сэкономить время и обойтись простым оттягиванием панели в сторону, чтобы вытащить саму печку:

Отсоединить имеющиеся колодки электропитания (от резистора и системы подачи питания на резистор).

Снять держатели печки, отсоединив тягу.

Печка крепится тремя гайками к корпусу — нужно выкрутить гайки и, опустив панель, аккуратно вытащить из полости саму печку.

Соответственно, установка новой печки производится в обратной последовательности.

Как снять печку ГАЗ 3110

Какие инструменты нужны

два ключа на «10»;
ключ на «13»;
шлицевая отвёртка.

Для снятия печки ГАЗ 3110 достаточно простого набора инструментов

Как снять печку ГАЗ 3110, не снимая панели

На первом этапе потребует произвести ряд манипуляций под капотом автомобиля.

Необходимо слить охлаждающую жидкость. Для этого следует ослабить хомуты на патрубках, ведущих к радиатору. Жидкость сливается в заранее подготовленную ёмкость.
Далее нужно снять кран печки. Для этого откручиваются гайки крепления и снимается кран со шпилек.

Необходимо открутить гайки крепления к брызговику и снять краник со шпилек

Следующий этап работ производится со стороны салона.

Отодвигается торпеду. Для этого обычно снимают пепельницу и прикуриватель, удаляют облицовку рулевой колонки и откручивают крепление торпеды, которое состоит из двух болтов и шести саморезов.

Откручиваем верхние и нижние крепления, отсоединяем проводку и вынимаем пепельницу

Снимаем распределитель отопителя ГАЗ 3110

После этих манипуляций вновь нужно переместиться к капоту.

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Действовать нужно максимально аккуратно, потому что на этом этапе работ особенно легко повредить радиатор.

Наконец, осторожно опустить правый край корпуса и потянуть печку на себя.

Финальный этап работы — снимаем отопитель

Видео: замена печки своими руками

Благодаря описанным ранее манипуляциям можно заменить печку или вышедшие из строя детали, тем самым обеспечив в машине комфортные условия для водителя и пассажиров на долгое время.

Опубликовано 29 Августа 2016

Сделаю и себе так ) Спасибо За видео )

Да хрень все это. Теперь полка не влазит. Дует, конечно, чуть сильнее в сравнении со штатным, но -40 все равно в машине не ташкент, даже с помпой от газели. На выходе воздуховода у лобового стоит термометр, температура выходящего воздуха +35 гр.

У меня в волге печка ваще ахуенно дует и без этих переделок

и зачем в волгу всякую хрень пехать?

Походу радиатор гомно или где-то мимо его поддувает.

ПОМПУ НАДО ГРАМОТНО ПОСТАВИТЬ И ПРОЧИСТИТЬ РАДИАТОР!!

Снятие отопителя

Важно! Замену охлаждающей жидкости автомобиля следует производить не реже одного раза в два года или каждые 30-40 тысяч пробега.
снять панель приборов. Если не требуется полной разборки, можно просто отодвинуть панель в сторону;
нижнюю планку радиатора отопления снять и отсоединить двигатель отопителя, выдернув штекер;
открутить две гайки и снять корпус распределителя воздуха;
тяга, рычаги и заслонка снимаются с системы

Механизм установлен на клёпках, поэтому вполне возможно, что придётся купить новый;

Радиатор отопления ГАЗ 31105

Схема установка печи выполняется в обратном порядке.

Проверка рабочего состояния блока управления и самостоятельный поиск неисправности

Ещё одна проблема, с которой сталкиваются владельцы, – это дуновение горячего воздуха в течение нескольких секунд после включения, а потом происходит смена на холодный поток. Причём, это проявляется постоянно.

На ГАЗ-31105 с двигателем «Крайслер» установлена не обычная печка, а электронная система климат-контроля, т. е. управлением температурным режимом в автомобиле занимается электроника.

Схема регулирования несколько индивидуальна. Для того чтобы сменить режим из холодного на тёплый или наоборот, нужно левый регулятор провернуть до упора, после этого выставить нужный режим. Далее управление климатом внутри автомобиля возьмёт на себя компьютер. Он подаёт сигнал на заслонку и вентилятор, которая пропускает воздух через радиатор, и открывает кран.

Крепление вентилятора вод капотом ГАЗ 31105

Снимаем ручки блока управления и, растянув фиксаторы, вынимаем его. Разбираем его корпус и внимательно осматриваем блок и микросхему. В любом случае датчик будет покрыт толстым слоем пыли и нагара. Эти элементы являются токопроводящими материалами и вполне могут быть одним из клопов, которых мы ищем. Ещё один вариант короткого замыкания – головки винтиков

Они перекрывают токопроводящие дорожки и тем самым замыкают их.

Теперь внимание на вентилятор, датчик и патрубки, которые идут на кран, – между ними обнаруживаем зазоры. Каким воздухом обдувается датчик неизвестно, а значит, неизвестно, какую температуру он замеряет.
Схема и датчик промываются спиртом, неизолированные ножки транзисторов и провода можно покрыть обычным лаком (своеобразная изоляция)

Отворачиваем винты и подкладываем под головки бумажные прокладки. На вентилятор, патрубки воздухозаборника и плату клеим прокладки из двухстороннего скотча. Это сделает забор воздуха без посторонних подсосов.
