Неисправности блока управления отопителем на газ 31105 и их устранение

Устройство и принцип работы печки ГАЗ 3110

«Волга» в части устройства отопителя и принципов его работы в целом не отличается от других автомобилей.

На схеме можно увидеть основные части печки ГАЗ 3110

Среди основных составляющих стоит выделить:

Прогрев салона происходит за счёт работы двигателя.

Воздух снаружи проходит через радиатор, нагреваясь, а затем поступает в салон

Дело в том, что во время работы мотор буквально раскаляется, и чтобы он не вышел из строя, излишнее тепло от него необходимо отвести. Для этого предназначена охлаждающая жидкость — антифриз или тосол — которая циркулирует по специальным патрубкам. Они соединяются с радиатором — центральным узлом отопителя, устройством, аккумулирующим тепло. Таким способом охлаждающая жидкость переносит тепло от работающего двигателя в радиатор. Параллельно с этим вентилятор обеспечивает приток воздуха к радиатору. Впоследствии нагретый воздух поступает в салон через открытые заслонки, которые регулируются при помощи реек и рычажков.

Блок управления печкой

Управление печкой «Волги» осуществляется посредством довольно простого щитка, расположенного на панели управления. В более старых моделях на щиток были вынесены два рычажка — рычажок управления фокусировкой воздушных потоков и рычажок управления краном печки.

Так выглядит блок управления печкой на старой «Волге» (доработан владельцем)

Воздушные потоки можно было направить либо на лобовое стекло и в салон, либо на лобовое стекло и передние двери, либо в ноги водителя и пассажира на переднем сидении. Рычажок управления краном печки позволял регулировать количество поступающего в салон тёплого воздуха, вплоть до полного прекращения его подачи.

После обновления (до версии ГАЗ 31105) «Волга» получила усовершенствованный блок управления отопителем.

Блок управления печкой ГАЗ 31105 стал более удобным за счет трех рукояток

Вместо двух рычажков на нём располагались три «крутилки» — рукоятка управления фокусировки воздушных потоков, рукоятка управления скоростью вентилятора печки и рукоятка регулировки температуры. Стоит отметить, что печка от ГАЗ 31105 может с успехом заменить «родную» печку на классической 3110.

Схема подключения печки

Если снять щиток и посмотреть на него с обратной стороны, то можно увидеть микросхему.

С обратной стороны блока можно увидеть микросхему

Печка связана со всей остальной «электрикой» в машине по стандартной схеме.

На данной схеме показано, как правильно подключить печку ГАЗ 3110

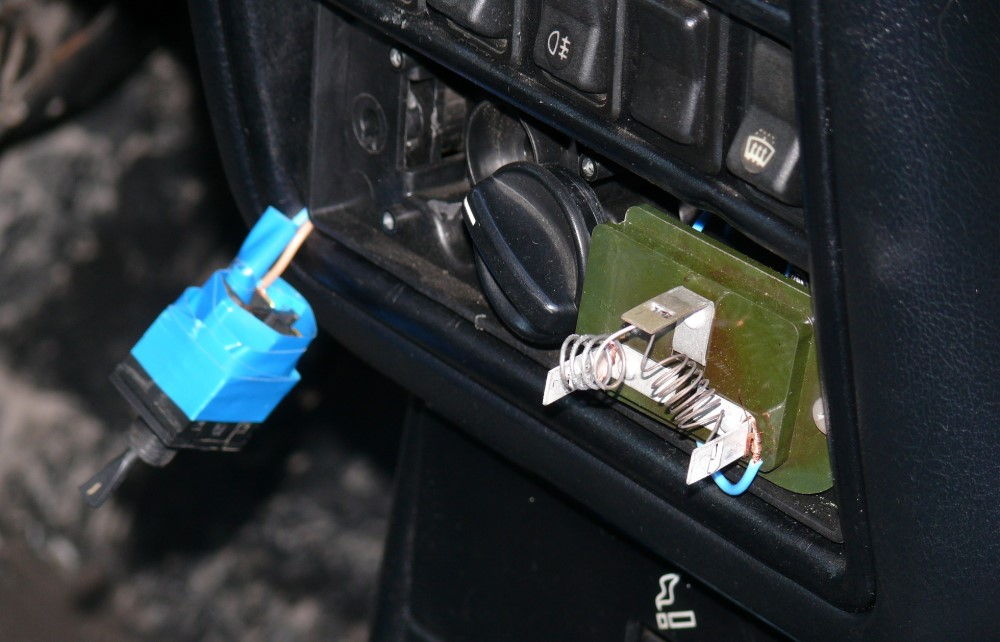

Резистор печки ГАЗ 3110

Резистор — важное звено электрической цепи. В печке резистор отвечает за скорость вращения лопастей вентилятора

Резистор подсоединён к мотору вентилятора и распределяет поступающий ток, благодаря чему вентилятор может функционировать на разных скоростях. Когда резистор ломается, весь электрический ток поступает напрямую к вентилятору, и печка работает в единственном режиме — на максимальной скорости.

Резистор обеспечивает работу печки в разных режимах

В печках ГАЗ 3110 устанавливается один резистор, но автолюбители зачастую устанавливают и второй, чтобы добиться более эффективной работы отопителя. Резистор расположен на корпусе печки, немного левее моторчика вентилятора; относительно салона автомобиля — под полкой бардачка, правее магнитолы. Чтобы добраться до резистора, придётся снять бардачок, а возможно, и верхнюю половину торпеды.

Причина выхода из строя резистора печки «Волги» – его перегрев. Дело в том, что охлаждение резистора происходит за счёт поступления наружного воздуха, и если вовремя не менять салонные фильтры, эта немаловажная деталь печки выйдет из строя.

Устройство и принцип работы печки ГАЗ 3110

«Волга» по устройству отопителя и принципам его работы в целом не отличается от других автомобилей.

На схеме показаны основные детали печки ГАЗ 3110

Среди основных компонентов стоит выделить:

Салон нагрелся из-за работы двигателя.

Наружный воздух проходит через радиатор, нагревается и попадает в салон

Дело в том, что в процессе эксплуатации двигатель буквально нагревается, и чтобы он не выходил из строя, необходимо отводить от него лишнее тепло. Для этого предусмотрена охлаждающая жидкость – антифриз или антифриз – которая циркулирует по специальным трубкам. Их подключают к радиатору – центральному блоку отопителя, устройству, аккумулирующему тепло. Таким образом охлаждающая жидкость передает тепло от работающего двигателя на радиатор. Параллельно с этим вентилятор подает воздушный поток на радиатор. После этого нагретый воздух попадает в салон автомобиля через открытые заслонки, которые регулируются с помощью направляющих и рычагов.

Блок управления печкой

Управление печкой Волга осуществляется с помощью довольно простой панели, расположенной на пульте управления. В старших моделях на двери располагались два рычага: рычаг фокусировки воздушных потоков и рычаг управления краном печки.

Так выглядит блок управления печкой на старой “Волге” (доработан владельцем)

Воздушные потоки могли быть направлены как на лобовое стекло и салон, на лобовое стекло и передние двери, так и на ноги водителя и переднего пассажира. Рычаг управления краном печки давал возможность регулировать количество горячего воздуха, поступающего в салон, вплоть до полного прекращения его подачи.

После обновления (до версии ГАЗ 31105) Волга получила улучшенный блок управления отопителем.

Блок управления печкой ГАЗ 31105 стал удобнее благодаря трем ручкам

Вместо двух рычагов у него было три «скручивания»: ручка для фокусировки воздушных потоков, ручка для управления скоростью вентилятора печки и ручка для регулировки температуры. Стоит отметить, что печка от ГАЗ 31105 с успехом может заменить «родную» печку на классической 3110.

Схема подключения печки

Если снять щиток и посмотреть на него сзади, можно увидеть микросхему.

На обратной стороне блока изображена микросхема

Печка подключается к остальной «электросети» автомобиля по штатной схеме.

На данной схеме показано, как правильно подключить печку ГАЗ 3110

Резистор печки ГАЗ 3110

Резистор – важное соединение в электрической цепи. В печке сопротивление отвечает за скорость вращения лопастей вентилятора

Резистор подключен к двигателю вентилятора и распределяет входящий ток, чтобы вентилятор мог работать с разной скоростью. Когда сопротивление ломается, весь электрический ток течет прямо к вентилятору, и печь работает в одиночном режиме, на максимальной скорости.

Сопротивление гарантирует работу печки в разных режимах

Одно сопротивление установлено в печах ГАЗ 3110, но автомобилисты часто устанавливают второе, чтобы добиться более эффективной работы ТЭНа. Резистор находится на корпусе печки, немного левее электродвигателя вентилятора; чем внутри машины – под полкой бардачка, справа от магнитолы. Чтобы добраться до резистора, вам нужно снять перчаточный ящик и, возможно, верхнюю половину торпеды.

Причина отказа сопротивления печки Волга – ее перегрев. Дело в том, что остывает резистор из-за забора наружного воздуха и если вовремя не менять салонные фильтры, эта важная деталь печки выйдет из строя.

Ремонт основных узлов

Ремонт деталей и всей системы охлаждения двигателя можно найти в мануалах по ремонту ЗМЗ 405. Самыми частыми поломками системы становятся — водяной насос и термостат. Замена помпы проводится достаточно просто: Сливаем охлаждающую жидкость. Демонтируется приводной ремень. Откручиваются болты крепления водяного насоса. Демонтируется старая помпа и устанавливается новый насос

Важно не забыть установить прокладку. Устанавливаем ремень на посадочное место

Заливаем ОЖ в систему

Заливаем ОЖ в систему.

Замена термостата проводится по аналогии с помпой, только сам элемент расположен в корпусе, который состоит из двух элементов. Чтобы поменять необходимо всего лишь слить жидкость и отсоединить патрубок. Затем снимаем крышку и меняем непосредственно термостат.

Когда необходима замена печки

Автолюбители отмечают, что ГАЗ 3110 — холодный автомобиль. Дело в том, что у «Волги» большой салон и низкотемпературный двигатель, а соответственно, и слабая печка. Кроме того, в силу конструктивных особенностей отопитель «Волги» не обеспечивает обдув стекла со стороны водителя. Ещё один неприятный момент — шум при работе печки.

В связи с этим владельцы автомобилей ГАЗ 3110 всячески стремятся усовершенствовать её.

Тюнинг печки ГАЗ 3110

Опытные водители «Волг» указывают на то, что одними из наиболее эффективных способов «довести до ума» печку автомобиля являются:

  • замена мотора вентилятора отопителя на более мощный. При этом можно поставить «самаровский» (ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115) резистор, а рычаг панели управления взять от «Москвича»;
  • замена крана печки на электроклапан с любой иномарки;
  • установка электропомпы на выходе печки;
  • замена радиатора на сдвоенный (необходимо соединить и обрезать по размерам два тонких радиатора от любой иномарки).

Кроме того, можно сменить «родной мотор» от классической версии ГАЗ 3110 на более мощный — от новой версии модели ГАЗ 31105.

Причины поломки печки ГАЗ 3110

Разумеется, необходимо заменить печку или какие-либо отдельные её детали при выходе из строя.

Среди наиболее часто встречающихся неисправностей нужно указать следующие:

  • вентилятор отопителя не включается вообще;
  • вентилятор не работает в каком-либо положении переключателя;
  • слабая мощность печки;
  • вентилятор печки сильно шумит.

Разборка электромоторчика

Некоторые идут ещё дальше, разбирая сам электромоторчик на Волге 3110, пытаясь его реанимировать и восстановить работоспособность, не затрачивая деньги на приобретение нового устройства.

Разборка устройства предусматривает выполнение примерно следующих процедур:

  • ослабьте фиксатор крыльчатки;
  • с помощью двух отвёрток стяните с вала крыльчатку;
  • открутите 2 гайки, которые удерживают диффузор;
  • уберите стопорное кольцо, а также пару регулировочных шайб, расположенных на валу;
  • нанесите обязательно риску с помощью отвёртки или шила, чтобы потом не ошибиться в рамках обратной сборки;
  • с обратной стороны моторчика открутите винты крепления, удерживающие задний щит электродвигателя отопителя;
  • с помощью плоской отвёртки подденьте и вытащите щит;
  • за щитом располагается щёточный узел, потому тут следует быть аккуратным;
  • извлеките с посадочного места ротор.

На этом разборку узла можно считать завершённой. Но этого мало, поскольку ещё требуется проверить состояние компонентов электровентилятора отопителя, прежде чем принимать решение о необходимости его замены.

Владельцев автомобилей ГАЗ-3110 Волга нельзя назвать состоятельными. Потому для многих есть смысл сначала окончательно удостовериться в неработоспособности старого вентилятора, прежде чем отправлять его на свалку и расставаться с приличной суммой денег для покупки нового электромоторчика печки.

Виды и диагностика неисправностей

При эксплуатации автомобиля никто не застрахован от неисправности одной из систем. Может начать протекать кран или многочисленные патрубки, примыкающие к печке, радиатор. В некоторых случаях в результате поломки не требуется срочный ремонт, (например, протечка крана) и можно спокойно доехать до дома и выполнить все работы. Но как быть, если вся система печки не работает? Ниже приведены возможные поломки и меры их устранения.

Электрический двигатель вентилятора неисправен:

  1. В этом случае может быть плохой контакт в соединениях проводов или на разъёмах.

    Необходимые меры – поджать клеммы, зачистить окись в контактах, заменить некачественный провод.

  2. Стирание или зависание щёток, обрыв в обмотке катушки, окисление – почистить коллекторы или заменить щётки или полностью электрический мотор системы.
  3. Короткое замыкание обмотки. В этом случае перегорает предохранитель, нужно просто снять перегоревший и поставить на его место новый.
  4. Поломка ручки переключателя – поменять переключатель на новый.

Электрический двигатель не работает на малой скорости:

  1. Перегорел резистор, предохранитель – заменить резистор, предохранитель.
  2. Поломка ручки переключателя – поменять переключатель.

Якорь электрического мотора и сам вентилятор вращаются на малых оборотах:

  1. Коллектор забит шлаком, окислился – почистить коллектор, поменять электромотор.
  2. Короткое замыкание обмотки якоря – заменить предохранитель, электродвигатель.

Разобранный вентилятор отопления Волги 31105

Не получается отрегулировать температуру в салоне ГАЗ-31105:

  1. Поломка регулятора системы управления печкой – заменить регулятор.
  2. Не работает заслонка (заклинило), сломан привод – заменить неисправные детали, проверить работоспособность датчика положения заслонки.
  3. Датчик температуры воздуха салона не работает – поменять его.

Для того чтобы не допустить ремонт системы в дороге, контролируйте уровень охлаждающей жидкости и проверяйте радиатор, мотор и кран на наличие подтёков антифриза. Также под панелью, в ногах может образоваться влажное пятно – это тоже означает, что охлаждающая жидкость где-то подтекает.

Снятие отопителя

Снятие или замена печки «Крайслера» выполняется ключами на 10, 8, 13 и крестовой отвёрткой. Схема действий следующая:

снять аккумуляторную клемму с батареи;
слить антифриз в специальную ёмкость (можно использовать для этого старый таз). Слитая жидкость отстоится за время ремонта Волги 31105, затем её можно будет залить в систему снова, но рекомендуется купить новую жидкость

Важно! Замену охлаждающей жидкости автомобиля следует производить не реже одного раза в два года или каждые 30-40 тысяч пробега.
снять панель приборов. Если не требуется полной разборки, можно просто отодвинуть панель в сторону;
нижнюю планку радиатора отопления снять и отсоединить двигатель отопителя, выдернув штекер;
открутить две гайки и снять корпус распределителя воздуха;
тяга, рычаги и заслонка снимаются с системы

Механизм установлен на клёпках, поэтому вполне возможно, что придётся купить новый;

Радиатор отопления ГАЗ 31105

Схема установка печи выполняется в обратном порядке.

Демонтажные работы

Когда на автомобилях ГАЗ-3110 плохо греет и дует печка, причин может быть несколько. Одной из частых неприятностей считается выход из строя электровентилятора отопителя.

Если моторчик начитает барахлить, либо полностью выходит из строя, не забудьте перед его снятием и заменой проверить состояние предохранителя, убедиться в целостности проводки. Не исключено, что проблему можно решить путём небольшого ремонта или банальной смазки устройства.

Но когда печка вовсе перестаёт дуть, с проводкой всё хорошо и предохранитель цел, то тогда мотор с большой долей вероятности требует полной замены.

В период холодов мало кто будет терпеть, если плохо греет печка ГАЗ Волга 3110, а потому требуется принимать оперативные решения. Самым правильным считается снятие и замена вышедшего из строя узла.

Демонтировать электровентилятор отопителя довольно проблематично на версии 3110, но многие успешно справляются с поставленной задачей своими руками. Если следовать инструкции и не нарушать последовательность действий, у вас обязательно всё получится. Самостоятельное снятие и замена дают возможность неплохо сэкономить на услугах автосервиса, а также получить дополнительные навыки и опыт в ремонте собственной Волги.

Чтобы добраться и снять электровентилятор, а заодно проверить на предмет исправности добавочный резистор, необходимо:

  • В целях собственной безопасности и сохранности электрооборудования автомобиля ГАЗ-3110 отключите минус с аккумуляторной батареи.
  • Освободите пространство в передней части автомобиля, и в особенности со стороны переднего пассажира. Очистите бардачок, сдвиньте назад кресло и можно приступать.
  • Для начала демонтируется правая нижняя подставка приборной панели. Тут предварительно может потребоваться снятие консоли панели приборов, чтобы добраться до крепёжных винтов.
  • С помощью отвёртки открутите 3 винта, провернув их буквально на 3 оборота.
  • Теперь можно смело вытаскивать на себя правую нижнюю подставку.
  • Перед вами корпус электромотора. Но до его снятия ещё далеко. Сначала нужно отключить штекерный разъём от электровентилятора печки вашей Волги.
  • Далее отключаются ещё 2 провода, которые используются в качестве контактов добавочного резистора.
  • Возьмите ключ торцевого типа на 10. Он необходим, чтобы открутить 3 крепёжных болта.
  • Выкрутив эти болты, можно вынимать из корпуса печки Волги 3110 наш изношенный вентилятор отопителя.
  • Чтобы снять добавочный резистор, требуется со стороны левой ноги переднего пассажира отыскать 2 винта крепления этого устройства. Откручиваются они с помощью ключа на 10. Теперь добавочный резистор можно извлекать.

На этом процедуру демонтажа считают завершённой. Для установки нового электровентилятора отопителя просто действуйте в обратной последовательности.

Тут важно отыскать подходящий новый электромоторчик печки. Причём желательно в сборе вместе с крыльчаткой

Хотя некоторые меняют только электромотор, устанавливая на него старую крыльчатку с лопастями для нагнетания воздуха.

Чтобы разобрать старый электровентилятор, требуется выполнить несколько последовательных, но простых действий:

  • с помощью отвёртки открутите стопорный винт, прокрутив его на 2 оборота;
  • теперь ротор легко снимается с самого электромоторчика отопителя;
  • далее возьмите ключ на 8, и открутите 2 крепёжные гайки;
  • снимите диск вместе с резиновой прокладкой.

Все снимаемые компоненты разборного электровентилятора можно менять по мере необходимости.

Если же вы предпочитаете заменить электромоторчик полностью в сборе, используйте качественные аналоги оригинального вентилятора для автомобиля ГАЗ-3110.

Демонтажные работы

В подавляющем большинстве случаев, когда отказал блок управления печкой, его приходится снимать.

Но полный демонтаж не так прост, как может показаться. Для начала следует учесть, что процедура снятия элемента отличается, в зависимости от того, какого года выпуска ваш ГАЗ 31105.

Чтобы демонтировать блок, сначала снимаются ручки управления. Делается это вручную, или можно помочь себе немного, поддев их плоской отвёрткой. Только не сломайте пластик. Далее аккуратно вынимается сам блок с платой. Для его разборки просто отжимаются усики крышки, и вы получаете доступ ко внутреннему пространству блока управления.

Но можно пойти дальше, демонтировав весь узел с разъёмами, тросиками и пр. Здесь официальное руководство по эксплуатации предлагает следующую последовательность действий:

  • отключите минусовую клемму от аккумуляторной батареи, чтобы обесточить автомобиль;
  • открутите пару винтов и уберите накладку с приборной панели;
  • снимите поворотные ручки на блоке управления, потянув их руками на себя;
  • на накладке блока управления открутите винты фиксации, немного оттяните накладку и отключите разъёмы;
  • открутите ещё пару винтов, которые крепят блок управления;
  • извлеките блок и отключите многоконтактный жгут с проводами;
  • снимите выключатель вентилятора из самого блока;
  • с помощью отвёртки отогните язычки и снимите крышку с платы;
  • надрежьте зажимы крепления тросов;
  • освободите тросики из зубчатой ленты и вытащите их.

Для обратной сборки выполняется те же процедуры, только в зеркальной последовательности.

Демонтаж блока управления

Разбирая узел, его можно параллельно проверять, тестировать мультиметром или другим прибором, а также менять вышедшие из строя компоненты.

Суть демонтажных работ вы уловили. Теперь следует разобраться с потенциальными неисправностями и особенностями их устранения.

Поскольку здесь используется уже электронная схема управления печкой ГАЗ 31105, придётся затронуть вопрос платы и некоторых элементов электроники.

Нет ничего сложного в снятии и замене тех же тросов, крутилок и переключателей. Просто извлекаете с посадочных мест сломанные компоненты, и на их место ставите аналогичные новые.

Куда проблематичнее, если отопление не работает по причине отказа или неполадок в электронике. Тогда управляющий блок придётся разбирать, проверять и искать, в чём же причина и как устранить неисправность.

Доводим отопитель ГАЗ-31105: Холодно-горячо

К такой системе, когда владелец отдает машину в ремонт и, заплатив деньги, вскоре получает исправной, мы, видимо, придем еще не скоро. Если «отдать» и «заплатить», как правило, проблем не бывает, то с последним – собственно отремонтировать автомобиль, очень часто возникают трудности. Даже в гарантийный период.

На этот раз «врачу» пришлось «исцеляться самому» – помощь потребовалась редакционной «Волге» с американским двигателем. После нескольких визитов в гарантийный автосервис стало ясно, что особой помощи ждать от него не приходится. Как текла вода сквозь уплотнитель лобового стекла, так и течет. Мост как выл, так и воет. Но это проблемы всесезонные, а когда на дворе зима, больше всего беспокоит работа отопителя. В первый момент включения «печки» из нее шел горячий воздух, но через несколько секунд сменялся холодным. И так – при каждом повороте регулятора температуры.

На «Волге» с «Крайслером» отопитель не простой: за температурой в салоне следит электроника. Не надеясь более на сервис, решили искать электронного «клопа» самостоятельно.

Алгоритм управления климатом довольно своеобразен: чтобы перейти с «холода» на «тепло» или наоборот, левую «крутилку» нужно повернуть до упора в нужное положение, а затем вернуть на желаемую цифру. За температурой в салоне следит датчик на панели блока управления. Он дает команду исполнительному механизму воздушной заслонки, направляющей поток сквозь радиатор отопителя или в обход его, и открывает кран радиатора. Если кран и заслонки работают (это слышно при заглушенном двигателе), значит, неисправен датчик.

Снимаем ручки блока управления, вынимаем сам блок и, отжав «усы» крышки, разбираем его. «Клопов» здесь оказалось аж три, и каждый мог парализовать работу системы. Чтобы не выяснять, какой именно вредил в нашем случае, избавляемся от всех сразу.

Датчик покрыт толстой шубой из пыли и сажи. Этот токопроводящий слой вполне мог замкнуть его голые ножки. Головки винтов платы перекрывают токопроводящие дорожки печатного монтажа и тоже могут замыкать их – еще один возможный вариант.

Облуженные провода вентилятора, прогоняющего воздух через датчик, скручены в жгут. Между вентилятором, датчиком и каналом подвода воздуха к датчику – зазоры: не известно, какой воздух омывает датчик и, соответственно, чью температуру он измеряет.

Плату и датчик промываем спиртом, оголенные ножки, провода и участки платы изолируем – покрываем лаком, а под головки винтов ставим изолирующие шайбы. Чтобы гарантировать просасывание «нужного» воздуха через датчик, между заборником, платой и вентилятором ставим прокладки из двустороннего скотча.

Наш блок управления отопителем оказался исправным, и после сборки отопитель заработал как надо. Но, видимо, не всем везет: отечественная электроника – вещь капризная.

Если блок сгорел, а экспериментировать за свой счет желания нет, можно решить эту задачу иначе: перейти на альтернативное, «ручное» управление. Понадобятся две клавиши электростеклоподъемников и две лампочки. Соединяем их согласно схеме и устанавливаем в любом удобном месте.

Теперь, чтобы открыть или закрыть кран отопителя, нажимаем на соответствующую сторону клавиши, пока не засветится нить лампы (она будет гореть вполнакала).

Управление воздушной заслонкой – аналогичное, второй клавишей, а промежуточные положения достигаются короткими включениями (лампа при этом не горит).

Устройство печки ГАЗ 3110

Печка любого автомобиля — это устройство для обогрева салона. На ГАЗ 3110 устанавливается довольно-таки простой механизм, который позволяет не только прогревать воздух в салоне, но и регулировать температурный режим и интенсивность обогрева.

Конструктивно печка состоит из следующих компонентов:

патрубка подвода охлаждающей жидкости;

патрубка вывода охлаждающей жидкости;

От работоспособности каждого мелкого элемента будет зависеть выполнение печкой своих функций

Если смотреть на печку изнутри (то есть с сиденья водителя автомобиля), то нельзя увидеть все составляющие её части. Сразу же за панелью управления монтируется небольшой радиатор, к которому присоединяются два патрубка для циркуляции тосола.

Когда мотор нагревается до рабочей температуры, печка может начать свой теплообмен. Тосол понижает температуру двигателя, отводя от него излишки тепла. Нагревшийся тосол по патрубкам поступает в радиатор печки, который может нагреваться как обычная батарея.

В это же время лопасти вентилятора впускают в радиатор потоки свежего воздуха. Соответственно, вновь осуществляется теплообмен. Освободившееся тепло поступает через радиатор в печку, а из неё — в салон.

На ГАЗ 3110 печка выполняет роль и дополнительного радиатора охлаждения. Так, если машина не прогрета, то при запуске печки осуществляется вторичное охлаждение системы. Это приводит к тому, что повышается влажность воздуха в салоне, из-за чего быстрее появляется ржавчина на радиаторе, а мотор долго не может набрать рабочую температуру. Поэтому печку целесообразно пускать только после тщательного прогревания силового агрегата.

Небольшое устройство радиатора предназначено для упрощения работы системы охлаждения

Блок управления печкой

Для удобства управления щиток печки находится на панели управления. На щиток вынесены две рукоятки:

Рычажок управления фокусировки воздушных потоков. Если он стоит в крайнем левом положении, то воздух будет выдаваться только через сопло на лобовое стекло и через боковые воздуховоды в салон. Если поставить рычажок в среднее положение, то поток направляется на лобовое стекло и на передние двери. В самом правом положении рычажка воздух будет направлен на ноги водителя и переднего пассажира.

Рукоятка управления краном печки. Она имеет всего два положения — крайнее левое полностью перекрывает подачу тепла в салон, а крайнее правое позволяет направлять максимально горячий воздух внутрь автомобиля.

Для удобства водителя на блоке управления печкой предусмотрено всего две рукоятки

Автовладельцы ГАЗ 3110 давно выработали своего рода порядок пользования печкой. Дело в том, что в разных ситуациях рекомендуется открывать рычажок и кран в разных позициях:

если запотели стёкла, необходимо до конца открыть кран печки, а рычажок управления воздухом установить в среднем положении; после чего на полную мощность включить вентилятор;

зимой для быстрого обогрева салона рекомендуется обе рукоятки зафиксировать в крайнем правом положении после прогрева двигателя;

вентиляцию воздуха в салоне можно организовать при закрытии крана печки и открытии рычажка в правом положении.

Роль резистора в обогреве салона

На печке ГАЗ 3110 устанавливается всего один резистор, хотя некоторые автолюбители, пытаясь получить от обогревателя максимальную продуктивность, монтируют сразу два устройства переменного тока.

Резистор располагается прямо под самой панелью печки: это необходимо для полноценной работы при обогреве. Именно это устройство обеспечивает силу подачи воздушного потока и контролирует его температурный режим. Если резистор по каким-либо причинам выходит из строя, то водитель не сможет регулировать работу печки.

Внешне резистор выглядит как небольшая плата с подключённым шлейфом проводов

Диагностика двигателей с помощью автосканера Аскан-10

Внешне Аскан-10 очень сильно напоминает хорошо зарекомендовавший и многим известный тестер Аскан-8, но в отличие от предыдущей модели он имеет более совершенную электронную начинку. Этот автосканер может работать от сети как 12, как и 24 вольта, с помощью прибора можно проводить диагностику грузовых и легковых автомобилей.

С помощью Аскан -10 диагностируются многие двигатели, в том числе и дизельные моторы, устанавливаемые на автомобили марки ГАЗ:

  • ГАЗ 560 (по австрийской лицензии STEYR);
  • американский дизель Cummins;
  • ЗМЗ 406/ 405 с блоками управления, начиная от Микас 5.4 и заканчивая Микас 12;
  • Chrysler 2,4 л.

Автосканер Аскан-10 может считывать коды неисправностей, стирать коды ошибок из памяти, выводить параметры на дисплей в режиме реального времени, управлять механизмами исполнения (например, отключать и включать топливные форсунки). На тестере может обновляться прошивка, устанавливаться более совершенная программа.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Master Plus
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
