Как снять резистор отопителя на форд фокус 2

Не работает вентилятор печки Ford Focus 2. Как снять?

Довольно часто этот элемент системы отопления автомобиля выходит из строя. Порой приходится слушать, как жутко свистит его подшипник. Нервы просто не выдерживают и ответственный автовладелец начинает искать способы, как снять эту проблемную деталь?

Бывает так, что при включенном первом, втором либо третьем положении переключателя не работает вентилятор, начиная запускаться лишь на четвертом режиме. Такая поломка обусловлена выходом из строя дополнительных резисторов.

Начинаем снимать вентилятор печки.

Добраться к нему можно лишь после снятия бардачка. После чего необходимо извлечь правый воздуховод, снять с клемм электромотора провода электропитания и, открутив крепящие саморезы, снять вентилятор.

Ремонт

Начнём с самого простого и пойдём к сложному.Замена термопредохранителя — простое действие, которое должен уметь выполнять автолюбитель. Главное — знать, где находится блок предохранителей, на каком месте расположен нужный вам и какой его ампераж. Эти сведения можно узнать из книги по обслуживанию автомобиля (схема блока предохранителей). В нашем случае это F-10 на 30 A. Достать его можно, открыв блок термопредохранителей в районе бардачка, при помощи пассатижей или круглогубцев. Достаём, меняем на новый и закрываем блок электропредохранителей. Если отопитель всё равно не подаёт признаков жизни, стоит попробовать сменить реле. Так же достать и сменить на новое.

Если неисправность проявляется в неработающей печке на всех положениях, кроме последнего, то это реостат. Может всё обойтись заменой термопредохранителя на электрорезисторе. Самое сложное во всём этом ремонте — это достать терморезистор. Располагается он под торпедой со стороны водителя.

Для начала обесточим автомобиль (скинув клеммы с аккумулятора).
Затем нам нужно открутить педаль газа.
Под торпедой сверху, в районе педали акселератора, нужно отсоединить жгут проводов, подходящих к колодке блока сопротивления печки автомобиля Форд Фокус 2.
Далее, выкрутить два винта крепления сопротивления к отопителю (лучше использовать Г-образный ключ).
Достаём терморезистор, нам нужно проверить электропредохранитель на реостате (он находится на противоположной стороне от колодки).
Способов проверки может быть много, но рассмотрим самый простой (на наш взгляд). Возьмём новый термопредохранитель (подойдут TZ D-225 16A или TZ D-210 16A) и прикрепим его к резистору на место старого (способ крепление может быть любым, единственное, что не допускается, это пайка без отвода тепла от электропредохранителя).
Присоединим терморезистор к колодке и, не собирая всего обратно, проверим его на каждом положении.
Если всё работает, то собираем всё в обратной последовательности (попутно сменим салонный фильтр). Выход из строя электрорезистора может быть следствием забитого фильтра, а при снятой педали газа заменить его намного проще.

Проделав такие нехитрые манипуляции, мы можем наслаждаться тихим шуршанием печки на любых оборотах электродвигателя отопителя. Сервисы берут за такую замену немаленькие суммы, а после всего проделанного можно с уверенностью сказать, что всё это не очень сложно и под силу любому автолюбителю.

Основные неисправности и пути их устранения

Если вы являетесь владельцем модели Форд Фокус, рекомендуем вам научиться чувствовать свой автомобиль, слышать, когда и где возникают проблемы.

Охлаждение мотора, отопление и вентиляция — основные системы Форда Фокуса, обеспечивающие поддержание комфортной температуры внутри салона в любое время года. Выход со строя любой из этих систем делает невозможным подачу тёплого воздуха в салон. Именно по этой причине, обнаружив такую проблему, в первую очередь следует проверить эти системы на предмет их неисправности.

Устранить выявленные неисправности можно на любой станции технического обслуживания, но в этом случае вам придётся раскошелиться, оплачивая услуги автослесарей.

Мы рекомендуем вам не спешить с посещением СТО, попробовать собственные силы. Восстановление работоспособности некоторых систем своего любимого транспортного средства собственными руками не только экономит семейный бюджет, но и способствует росту гордости за свои умения и навыки

Безусловно, для того, чтобы была правильно проведена замена мотора печки Форд Фокус 2, важно иметь определённые технические знания, разбираться в том, какие конкретно детали подлежат снятию, обеспечивая тем самым доступ к самой проблемной печке. Разобраться в этом самостоятельно новичку сложно, поэтому мы предлагаем вашему вниманию алгоритм, в котором перечислены все основные этапы, осуществляя их, каждый автовладелец сможет заменить или отремонтировать отопитель, вернуть отличную работоспособность вентилятору

Замена предохранителя или реле

Достаточно часто провоцирует отсутствие подачи тёплого воздуха в салон авто вентилятор, который не подаёт никаких признаков «жизни». На самом деле вентилятор в большинстве случаев находится в исправном состоянии, а его технический сбой спровоцирован только перегоревшим предохранителем.

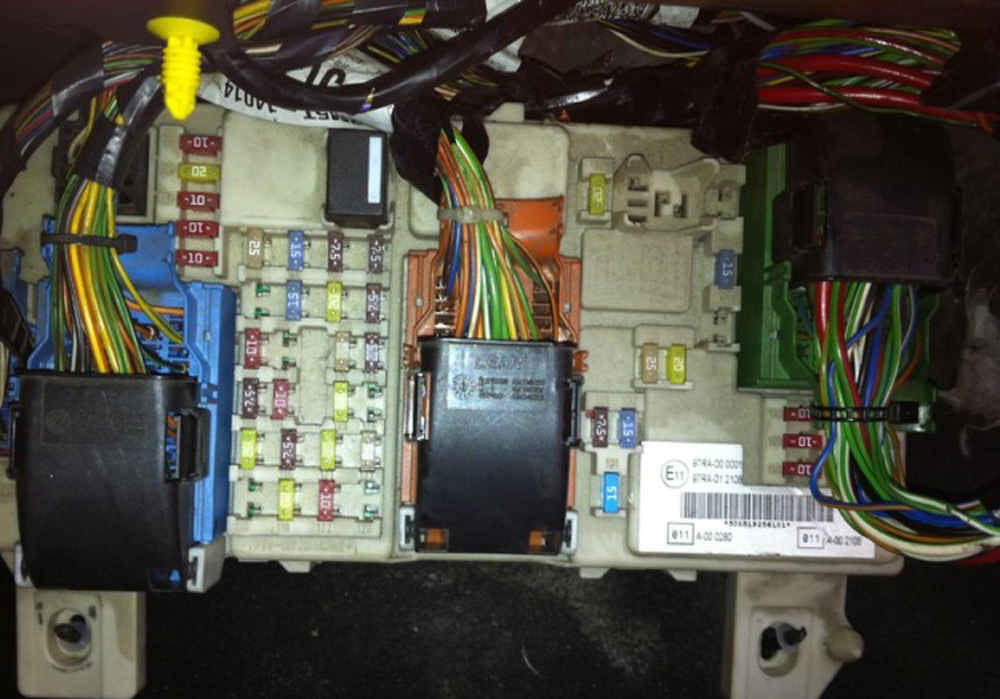

По этой причине мы рекомендуем вам первоначально проникнуть в блок предохранителей. Найти его несложно, он размещается в подкапотном пространстве с левой стороны. Там находятся несколько предохранителей, вам нужно найти тот, что отвечает за обеспечение безопасности работы систем отопления и вентиляции. Гораздо проще его найти, если у вас имеется специальная схема размещения предохранителей. Обнаружив сгоревший предохранитель, вам остаётся его извлечь, а на его место водрузить новый элемент.

К сожалению, не всегда удаётся ограничиться только такими простыми манипуляциями. Иногда приходится некоторое время возиться дальше в поисках причины. В частности, в качестве причины технического сбоя может выступать неисправное реле вентилятора. Чтобы подтвердить это предложение или опровергнуть его, рекомендуем воспользоваться специальным прибором — тестером, который мгновенно продемонстрирует, в каком состоянии находится реле.

К сожалению, если вы не занимаетесь ремонтом автомобилей, являетесь автовладельцем недавно, поэтому не успели обзавестись достаточным набором инструментов и приборов, тогда у вас вряд ли найдётся тестер. Попытайтесь попросить его у кого-то из своих знакомых, чтобы воспользоваться им для проведения проверки реле. Если же и это невозможно, единственным выходом из сложившейся ситуации будет снятие действующего реле и установление на его место другого реле, в работоспособности которого вы абсолютно уверены. В случае когда после такой замены всё успешно заработает, вам придётся приобрести новое реле, установить его и забыть об этой проблеме.

Проверка электродвигателя

Печально, если ваш второй шаг в поиске причины также не увенчался успехом. Это указывает на то, что искать проблему следует в самом электродвигателе. Вам, конечно, придётся серьёзно попотеть, чтобы снять его. Это, действительно, не столько сложно, сколько неудобно, но поскольку иного варианта нет, закатывайте рукава и действуйте.

Чтобы извлечь электродвигатель, приходится извлекать ещё и другие составляющие. В частности, первоначально вам нужно будет открутить болт, обеспечивающий фиксацию бардачка. Далее, нужно будет извлечь блок предохранителей. Вы обнаружите провод, подключаемый к заслонке рециркуляции, его тоже нужно снять. После этого вы обнаружите клипсу, извлеките и её, затем устраните изоляцию.

Теперь мы практически подобрались к желаемой цели. Вам нужно снять заслонку с крепления, вы увидите остатки старой смазки под ней. Лучше всего её вытереть. Далее, приступайте к аккуратному отсоединению всех электропроводов, обеспечивающих питание электродвигателю.

Процесс снятия электродвигателя

Если говорить в целом, то достать мотор печки несложно и под силу это практически каждому. Однако проблема заключается в том, что выполнять снятие очень неудобно и многое приходится делать вслепую. Если вы решились на самостоятельный ремонт, то нужно быть готовым к неудобствам. Снятие электродвигателя осуществляется следующим образом:

откручиваем болт крепления бардачка и вынимаем его из штатного места;
снимаем блок предохранителей, предварительно убрав его крышку;
отключаем провод, который подключается к заслонке рециркуляции;
вытягиваем клипсу и убираем изоляцию;
снимаем заслонку с крепления и удаляем тряпкой старую смазку;
отсоединяем провода питания электродвигателя;
со стороны водителя на корпусе размещен фиксатор, который нужно отжать, надавив на него к центру;
поворачиваем электродвигатель против часовой стрелки и вытаскиваем его в правую часть;
вынимаем мотор через место, где стоял блок предохранителей, и выполняем его проверку на работоспособность.

После выполнения всех работ, необходимо поставить исправный двигатель на место, выполнив действия в обратном порядке. Не забываем использоваться смазку при установке заслонки рециркуляции.

Как Снять Крыльчатку С Мотора Печки

Снять мотор духовки Шевроле Нива Сделай сам: внутри видео

Для обеспечения комфортной атмосферы в салоне любого автомобиля, в том числе и Chevrolet Niva, предусмотрена система отопления и охлаждения. Производитель позаботился об этом и оснастил автомобиль печью, а также непосредственно электронным двигателем, рабочим колесом и валом, установленным на нем.

Видео о замене мотора духовки Chevrolet Niva:

Но время от времени случается так, что эта маленькая структура разрушается, перестает выполнять свое предназначение и нуждается в замене. В этой статье мы тщательно анализируем, как заменить печной двигатель на Chevrolet Niva, а также как обслуживать его по мере необходимости.

Пошаговая процедура по разборке печного двигателя

Добраться до печи нелегко!

Перед разборкой печи мы готовим все необходимые инструменты и следим за тем, чтобы ключ не вставлялся в замок зажигания.

Сначала отключите отрицательный терминал. Это необходимо для того, чтобы обесточить цепь и защитить себя от появления короткого замыкания.

Чтобы облегчить разборку топочного двигателя, производитель советует демонтировать всю приборную панель вместе с приборной панелью, проводкой и другими креплениями, с последующим их разборкой и снятием с кабины. Но мы считаем этот метод очень длинным и неоптимальным, поскольку разобрать двигатель еще проще, просто посмотрев снизу.

Итак, для этого мы снимаем перчатку, иначе нет возможности вытащить мотор из места посадки.

READ Как Снять Заднее Сидение На Фольксваген Джетта

Будьте осторожны при удалении.

Снимите воздуховод с правой стороны и вилку питания на корпусе двигателя.
Затем с помощью отвертки Phillips ослабьте три винта, которые соединяют двигатель с рабочим колесом.

Открутите винты в сторону, чтобы они не потерялись.

Взлетать крыльчатка от штока двигателя отопителя.

вентилятор для kia opirus 97112-3F100 KIA 97112-3F000 В этом видео я расскажу как взлетать

Сделай самкрыльчатка .

в качестве взлетать крыльчатка вентилятора отопителя

Замена передней втулки электрического нагревателя Passat B3. Рукава были надеты так, чтобы они были большими.

Такая работа требует сильных отверток.

Все болты отмечены стрелками.

Чтобы крыльчатка лучше сходила с посадки, мы встряхиваем ее из стороны в сторону.

Обзор печного двигателя и его замена

Осмотрите двигатель и рабочее колесо на наличие повреждений.

В зависимости от наличия определенных дефектов, двигателю печи может потребоваться:

Очистка и очистка рабочего колеса от пыли.
Смажьте все движущиеся части, чтобы избежать нагрева и трения.
Замена силовых проводов или резиновых трубок.

READ Как Снять Рулевую Рейку На Шевроле Круз

Чтобы диагностировать состояние двигателя, достаточно поднять его клеммы (красный и черный провода прямо к аккумулятору. прим.). И если двигатель работает, он включится на большой мощности.

сборочный моторная пластина Шевроле Нива

Если вы видите, что двигатель изогнут, снимите его с рабочего колеса с помощью отвертки.

После завершения всех ремонтов осмотрите сам воздуховод на наличие загрязнений и других посторонних предметов и убедитесь, что они очищены.
Далее, установив стационарный или новый двигатель, затяните все болты по аналогии со снятием, убедившись, что все клеммы, трубки и соединительные болты надежно закреплены.
Также рекомендуется заменить фильтр в салоне, и если двигатель издает «жужжащие» звуки после подключения клеммы аккумулятора и включения зажигания, установка выполнена правильно.

Как понять, что мотор печки включен Шевроле Нива не работает?

На Автомобили нива Chevrolet, печь нарезается внутри автомобиля, используя контроллер, расположенный на приборной панели.

Он имеет четыре положения блокировки, одно из которых отвечает за отключение, а другое. за скорость продувки воздухом. Поэтому, если вы включите его, воздух не выдувается или не слышны шумы, это будет означать, что устройство, по крайней мере, нуждается в обслуживании.

READ Как Снять Вентилятор Печки Рено Кангу 2

Соответствующий регулятор отмечен маркером.

Причины поломок двигателя

Основными причинами отказа печного двигателя являются следующие:

Нет питания для устройства Это может быть из-за отсутствия контакта или проблемы с аккумулятором.
существует повреждение проводов двигателя , из-за их расположения в нише они могут быть раздавлены.
Предохранитель перегорел Это может быть в том случае, если в цепи прошел ток большей величины, чем стандартный ток. Это в стандарте 25А. Номер F18.

Предохранитель двигателя печи обозначен стрелкой.

В любом из этих случаев, чтобы понять, что случилось с двигателем, его необходимо удалить.

Печка работает только на 4 скорости форд фокус 2

Сообщение ganstown » 21 дек 2010, 08:55

Сообщение a745 » 21 дек 2010, 09:05

4 режим включается напрямую от переключателя, 1, 2, 3, через сопротивления. Скорей всего неисправность в цепи: двигатель печки — сопротивление (3 скорость) — вход (соопротивление 3 скорость + вход с переключателя 3 скорость) провода, разъемы, само сопротивление.

Лучше найти схему, с цветом проводов, будет проще искать.

Сообщение Gorelyy » 21 дек 2010, 10:01

Сообщение Евген985 » 21 дек 2010, 11:32

Сообщение Денис_Игоревич » 21 дек 2010, 11:46

Евген985, денег много сдерут.

Добавлено спустя 3 минуты 37 секунд:

А сопротивление где находится? Где то под бардачком скорее всего. Я смотрел, бардачек обычной отвёрткой не открутить, там болты звёздообразные

Сообщение den1980 » 26 дек 2010, 10:41

Сообщение Uni » 26 дек 2010, 10:50

у парня с форума точно такая же проблема возникла. Печка работает только в положении на четверке..

Мож сам зайдет отпишется как проблему решил.. А может сама у него спрошу

Сообщение ВячеславЗ » 26 дек 2010, 11:03

Сообщение a745 » 26 дек 2010, 11:08

Сообщение SCreenSaVer » 26 дек 2010, 12:30

Сообщение Руслан » 26 дек 2010, 12:41

тока вчера починил точно такую же беду.

тут надо снимать сам моторчик печки,продувать смазывать,так как у тебя сгорел термопредохранитель на блоке сопротивления,а сгорает он потому что моторчик без смазки подлинивает. подбираться очень неудобно к печке.надо снимать бардачок ,добираться до моторчика,со стороны водителя снимать педаль газа,блок сопротивления там стоит,и фиксатор моторчика там же

я все разобрал продул, смазал. снял блок сопротивления и заменил термопредохранитель,,купил в Веге за 30 рублей,собрал,все работает

кстати на четвертой скорости работает потому что она напрямую идет-мимо блока сопротивления

на фото этот самый блок ,красным обведен термопредохранитель,который сгорает,тут он уже заменен. еще-его при замене нельзя паять,надо обжимать

а это где он стоит в машине,педаль газа тут снята,он спрятан за фильтром салона

Основные неисправности и пути их устранения

Замена предохранителя или реле

Проверка электродвигателя

Специнструмент для снятия

В набор входит четыре съёмника особой формы. Они помогают снять штатную магнитолу на автомобилях Форд

Как сделать съёмник самостоятельно?

Для разового демонтажа штатной магнитолы специнструмент делают своими руками. Для этого необходимо:

старая пластиковая карточка;
монтажный нож со сменными лезвиями;
надфиль или небольшой напильник;
линейка.

Из карточки нарежьте четыре полоски вдоль длинной стороны шириной в 8 миллиметров. Один конец каждой полосы срежьте под углом в 45 градусов. Для удобства снятия на полосках делают небольшие пропилы. Чертёж съёмника приведён ниже.

Изготовить такой съёмник самому нетрудно. Все размеры указаны в миллиметрах

Признаки неисправности

Для начала давайте разберемся, когда стоит переживать по поводу работы отопителя. Допустим, вы утром сели в автомобиль, включили печку, и не услышали характерного шума вентилятора. Это говорит о том, что возникла поломка печки. Чем быстрее вы ее устраните, тем лучше.

Еще один вариант

– печка включается только на определенных скоростях. Данную неисправность обнаружить сразу достаточно сложно. С устранением можно немного повременить. По крайней мере не делать диагностику сразу после обнаружения проблемы, все-таки в такой ситуации эксплуатировать автомобиль можно. Также в некоторых случаях вентилятор может работать, но печка не будет греть

В этом случае стоит сначала обратить внимание на кран, которым открывают доступ ОЖ к печке. Возможно вы его просто забыли открыть

Если он открыт, нужно искать причину поломки.

Замена крана отопителя печки

Механизм крана отопителя настолько прост, что не подлежит ремонту. Устранить неисправность можно заменив саму деталь в сборе. Для этого придется потрудиться, так как замена крана предусматривает доступ к нему как из салона, так и из подкапотного пространства и из-под днища автомобиля.

Для начала необходимо установить автомобиль на ровную поверхность. Под радиатор нужно установить пустую тару, в которую следует слить охлаждающую жидкость из радиатора.
Далее тару нужно переставить под двигатель автомобиля и слить «охлаждайку» из мотора. Для этого необходимо открутить специальный болт на блоке с левой стороны.
Затем нужно из подкапотного пространства ослабить винты хомутов, с помощью которых крепятся шланги, связывающие кран с системой охлаждения движка. После этого шланги нужно снять с патрубков крана.
После этого нужно ослабить винты хомутов шланга со стороны крана. Для этого придется перейти в салон авто и снять пластиковую крышку торпеды. После того, как винты ослабили, нужно снять шланги в месте их крепления к радиатору печки.
Из подкапотного пространства открутить гайки, удерживающие кран.
После этого из салона авто кран можно снять. Остается лишь отсоединить тягу, связывающую кран с рычагом управления на передней консоли. Для этого с помощью пассатижей нужно отсоединить скобу, на которой крепится тяга. После этого кран можно окончательно вынуть.

Установка нового крана отопителя проходит в обратном порядке, за исключением одного момента. Сначала подсоединяются шланги, связывающие кран с системой охлаждения двигателя, а уже затем устанавливается скоба и тяга. После этого в систему можно заливать охлаждающую жидкость.

Советы для автомобилистов

В холодное время года нормальная температура внутри легкового автомобиля Форд Фокус 2 (Ford Focus 2), будет зависеть от слаженной работы двух систем: охлаждения двигателя, а также отопления и вентиляции салона. Поэтому, при отсутствии тепла в салоне, поиск неисправностей придётся искать именно в этих системах.

Одной из причин по которой прекращается подача тёплого воздуха в салон автомобиля Форд Фокус 2, является выход из строя вентилятора отопителя. В этом случае, вначале нужно проверить состояние предохранителя F10 (30А), защищающего электрическую цепь вентилятора системы климат-контроля, находящегося в монтажном блоке расположенным с левой стороны моторного отсека. Найти место размещения предохранителя F10 Вам поможет схема, нанесённая на обратную сторону крышки монтажного блока.

Если предохранитель F10 не перегорел, то следующим шагом в поиске неисправности станет проверка реле вентилятора отопителя, которое располагается в этом же монтажном блоке. Сделать это можно при помощи тестера, достав данное реле из гнезда. А если тестера нет, то вместо Вашего реле, поставить в его гнездо заведомо исправное аналогичное реле и попробовать включить вентилятор отопителя. Если вентилятор заработает, значит, неисправность найдена, а если нет, тогда придётся проверять состояние электродвигателя вентилятора.

Чтобы до него добраться, придётся снять бардачок, правый воздуховод, затем отсоединить колодку проводов, и открутив три самореза, достать вентилятор. Электродвигатель вентилятора проверяем путём подсоединения его клемм напрямую к аккумуляторной батарее. От результатов этой проверки будет зависеть, где дальше искать неисправность, либо в проводке или блоке управления системой отопления и вентиляции, либо в самом электродвигателе.

Бывают случаи, когда данный вентилятор включается в работу только на четвёртом режиме, а 1-ый, 2-ой и 3-ий работать отказываются. Причиной этой неисправности становятся дополнительные резисторы, в следствии их выхода из строя. Они располагаются в едином блоке, который придётся заменить. Место их расположения можно найти, сняв бардачок.

Недостаток тепла в салоне может быть вызван понижением уровня охлаждающей жидкости в расширительном бачке системы охлаждения двигателя, так как в этом случае ухудшается циркуляция охлаждающей жидкости через радиатор отопителя. Второй причиной недостатка тепла может стать заклинивание клапанов в термостате в положении, когда охлаждающая жидкость начинает циркулировать только по большому кругу циркуляции, что сильно снижает температуру охлаждающей жидкости в холодное время года.

Инструкция по снятию моторчика печки Ford C-Max

Со стороны переднего пассажира необходимо снять декоративный пластик, закрывающий обдув ног. Для этого его необходимо сначала аккуратно потянуть его правую часть и рассоединить две защелки.
Теперь необходимо снять такой же декоративный пластик, но уже у ног водителя, потянув его левую часть и отсоединив две защелки.
Следующим этапом по снятию моторчика печки будет демонтаж пластика в районе ручки переключения скоростей. Слева и справа откручиваем по одному саморезу, которые крепят пластик к трубе, и аккуратно тянем сначала справа, а затем слева пока не отойдут защелки. После этого снимаем защитный чехол ручки, потянув его нижнюю часть вверх, при этом также снимаем декоративную крышку. Под ней есть два самореза, откручиваем их и снимаем полностью защитный пластик, потянув его поочередно с одной, а затем с другой стороны.

После этого приступаем к снятию бардачка. Чтобы снять бардачок на Ford C-Max проделываем следующие операции:

Теперь можно его почистить, перемонтировать или заменить на новый. Сборку производим в обратном снятию порядке
