Замена помпы форд фокус 2, инструкция, особенности работ

Помпа шевроле ланос: замена и установка дополнительной

шевроле ланос замена помпы и грм

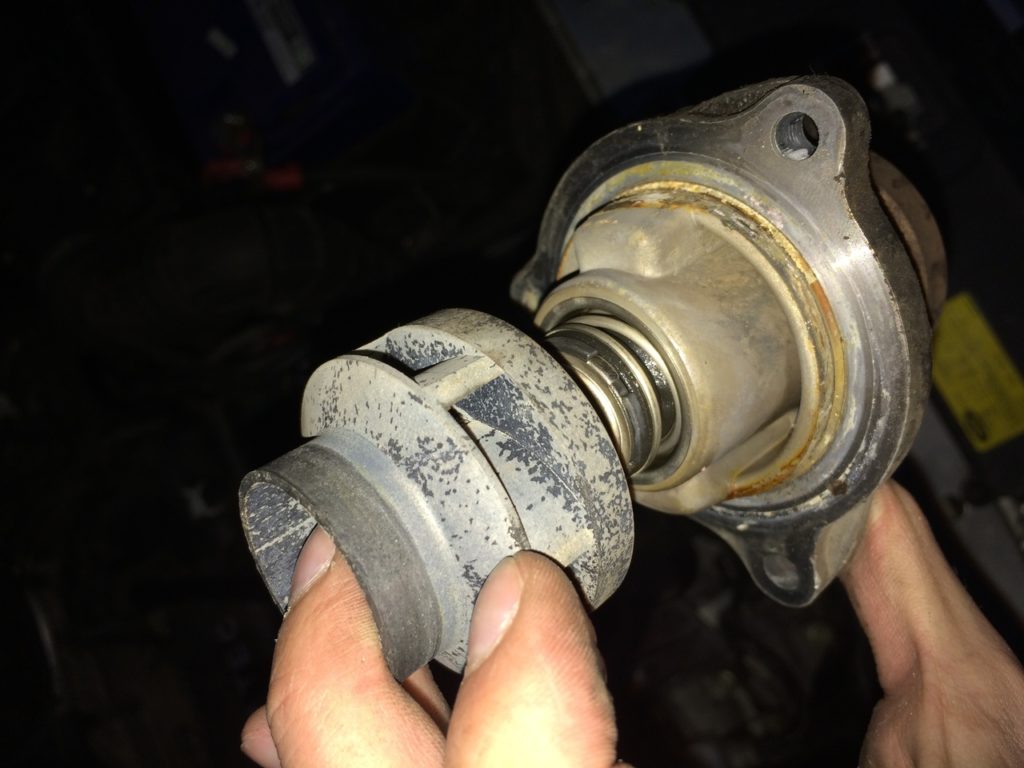

Чаще всего ржавчина возникает на крыльчатке насоса, однако встречается и на внешнем корпусе помпы. Получая энергию от шкива, начинает вращаться вал с подшипниками.

Вначале на нём возникает поперечный люфт, который постепенно увеличивается. Ну и самое интересное:

Ну и самое интересное: Для регулировки ремня необходимо было вращать корпус насоса в блоке цилиндров.

Однако инженеры из Кореи внесли свои поправки и установили натяжитель, а вот насос каким был, таким и остался. Ввиду этого, монтируем насос и вкручиваем, но не затягиваем, болты его крепления, проверяем возможность его перемещения, а затем устанавливаем зубчатые шкивы распределительного и коленчатого вала.

После этого ставим на место автоматический натяжитель ремня ГРМ и, наконец, сам ремень. Повторюсь, это временная мера, но метки фаз все же, хотя бы приблизительно, выставьте. После того, как все оказывается на своих местах, регулируем расположение помпы в блоке, вращая ее по или против часовой стрелки, следя при этом за указателем на натяжителе. Остановить регулировку необходимо после того, как указатель установится посредине выборки на пластине это четко видно на фото.

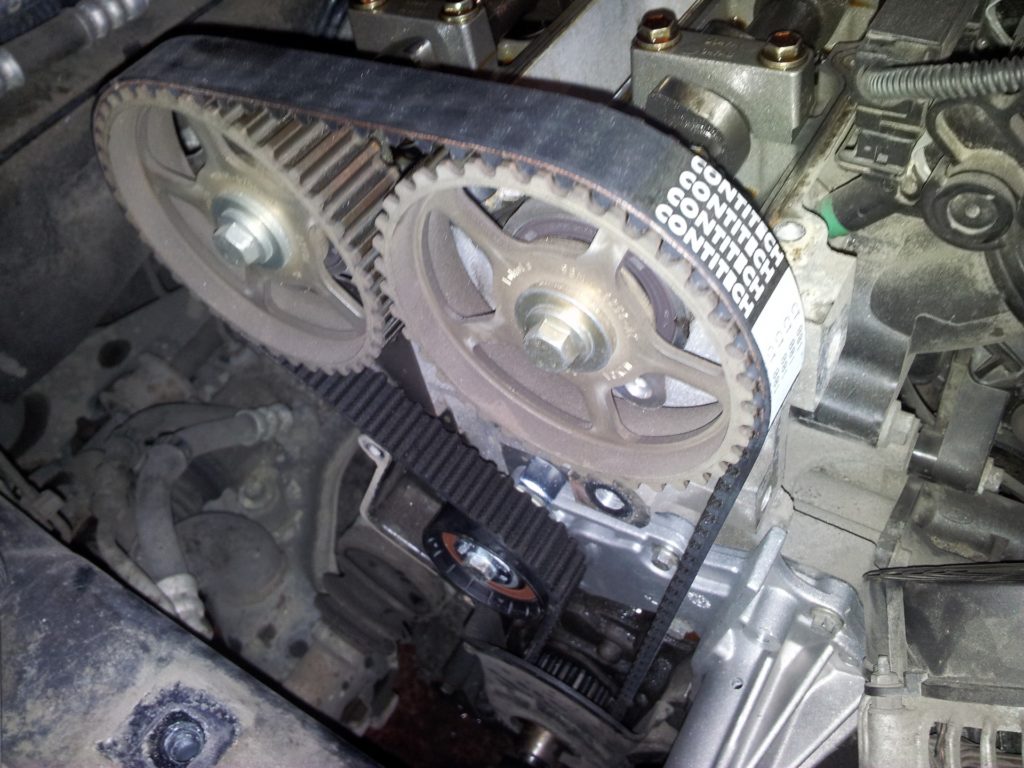

ЗАЗ Шанс-Шевролет Ланос Замена ремня ГРМ и Помпы

Проверните на два полных оборота коленчатый вал и проверьте, что указатель на натяжителе не сместился. Затем откручиваем 3 болта крепления водянного насоса шестиграником «5.

Вот тут я потерял очень много времени. Залил все вдшкой, подождал. Выкурив пару сигарет, воткнул отвертку в щель между помпой и блоком и потихоньку стуча молотком, после этого начали отламываться края помпы, а она хоть бы что стоит на месте В итоге я увидел что там все в ржавчине и она конкретно прикипела.

Решил успокоиться и выкурил сигарету. Сливать охлаждающую жидкость лучше всего двумя способами: В этом случае антифриз стечёт быстрее. Работать с системой охлаждения рекомендуется на свежем воздухе или в хорошо проветриваемом помещении Заливать охлаждающую жидкость в бачок нужно в том же объёме, который был слит.

Уровень охлаждающей жидкости в бачке расширения не должен превышать отметку MAX.

Chevrolet Lanos 2008, 86 л. с. — плановое ТО

Процедура замены помпы После того как автомобиль остыл, можно начинать подготовительные работы к замене помпы. Снятие и установка нового водяного насоса — это операции, которые занимают много времени по причине того, что придётся снимать и обратно устанавливать ремень ГРМ: Слить охлаждающую жидкость из системы.

Приподнять передний правый край автомобиля на домкрат. Снять правое переднее колесо.

Замена помпы на шевроле ланос

Ослабить приводной ремень ГРМ, снять его и ролик. Используя головку на 10, выкрутить 4 болта, которыми задняя крышка приводного ремня крепится к мотору.

Отсоединить от помпы подводящий и выводящий шланги. Используя шестигранник на 5, отвернуть три винта фиксации помпы к блоку цилиндров.

После этого снять помпу из гнезда, вытащить резиновый уплотнитель. Место посадки тщательно очистить от грязи и потёков антифриза. Из-за смолистых отложений вращение крыльчатки существенно замедляется, а в особо тяжёлых случаях крыльчатка полностью останавливается.

Избавиться от смолистых отложений можно, полностью разобрав насос и промыв все его детали в керосине; признаки кавитации на крыльчатке и на шкиве насоса. Когда крыльчатка вращается, в охлаждающей жидкости возникают крохотные пузырьки с вакуумом внутри.

Сталкиваясь с лопастями крыльчатки, эти пузырьки схлопываются с огромной силой и буквально вырывают кусочки стали с поверхности лопасти. В результате лопасти становятся выщербленными, а давление, создаваемое помпой, существенно снижается.

Как устранить неисправности

Вплоть до конца прошлого века помпы на многих машинах можно было отремонтировать. Узел снимался и распрессовывался на отдельные детали, после чего обычно заменяли подшипник и сальник. Сейчас уже никто этим не занимается. В настоящее время ремкомплект помпы представляет собой часть корпуса с сальником, подшипником, валом, шкивом и прилагаемую прокладку. Как правило, один и тот же типоразмер с известным из каталога заводским номером изготавливается множеством фирм.

Качество здесь прямо зависит от цены. Не стоит надеяться, что деталь неизвестного производителя сможет обеспечить приемлемый ресурс. Стоит остановиться на фирмах, специализирующихся на многолетних поставках проверенных насосов. В том числе и на конвейеры автопроизводителей. Замена помпы не представляет особых сложностей. Поэтому обычно её меняют в составе комплекта ремня ГРМ. Существуют наборы от одного и того же производителя, как с включением насоса, так и без него.

Покупка такого набора наиболее целесообразна, поскольку солидная фирма не станет комплектовать ремень и ролики некачественной помпой, а при комплексной замене цена работ значительно ниже, поскольку большинство сборочно-разборочных операций совпадают, останется только слить часть антифриза и отвернуть крепёж насоса. Новая деталь ставится с имеющейся в ремкомплекте прокладкой, после чего уровень охлаждающей жидкости доводится до нормы.

Долгий срок службы деталей обеспечится правильной натяжкой приводного ремня, исключающей перегруз подшипников. Обычно применяется динамометрический ключ, который позволяет избежать ошибок при регулировке. Надо только выставить нужное усилие в соответствии с инструкцией.

Замена помпы на Duratec 8V

Замучил свист. Сначала думал ремень – поменял. Потом – ролик – поменял. Не помогло. Оказалось – помпа.Работы оказалось на час – полтора.Цитирую предыдущего автора, с небольшими изменениями (там был Zetec):

1)Открутить 3 болтика шкива помпы накидным ключом на 8, трещотка с головкой между шкивом и лонжероном не пролезет, если проворачивается то нажать на ремень.

2)ключом на 15, двигая натяжитель ремня вспомогательных агрегатов ПО ЧАСОВОЙ СТРЕЛКЕ, как будто мы его закручиваем ослабить натяжение и скинуть ремень.

3)выкрутить болтики и снять шкив помпы

4)слить антифриз, открутив пробку

5)открутить 3 болтика крепления помпы к корпусу насоса

6) вынуть старую помпу

10) новую помпу с круглой резиновой прокладкой ставить в обратной последовательности, промазав соединение герметиком.

11)собрать все как было в обратной последовательности

12)налить совместимый со старым антифриз (если концентрат то дистилированную воду+ концентрат), поставив на место шланг.

13) прогреть машину и покрутить до 3000 мотор. греть до срабатывания вентилятора при полностью открытом кране печки (регулятор температуры в салоне на максимум а вентилятор обдува салона на 0). Долить воду и антифриз.Все.

помпа, насос, антифриз, дюратек, замена помпы, Duratec 8V, система охлаждения, радиатор

ЗамировичВ третий раз я поставил помпу Graf, уже 1200+ км ничего нигде не течет.Про шлангочки, я так и не понял когда должно течь, всё смотрел всматривался, он при каких то условиях течь должен или всегда?

С дренажа течёт всегда.

С дренажа течёт всегда.

Да течет всегда, с обоих. С левого, течет постоянно-медленно, а при газе гораздо сильнее. Со второго медленно постоянно.Собственно проблема та же самая по прошествии 2ух месяцев, сейчас стоит Graf как писал выше. Проехал 10000км. Начинаю задумываться что дело не в помпе

Проверил работу термостата по описанному принципу:

Элементарно и быстро проверить исправность термостата можно следующим способом:

1. Заводим машину и открываем капот.2. Визуальным наблюдением за подкапотным пространством находим 2 толстых патрубка подходящих к радиатору – один сверху, второй снизу.3. Прогреваем машину до 40-50 град. Беремся руками за оба патрубка и сравниваем их температуру, используя тактильные ощущения человеческой кожи. Верхний должен быть теплым, а нижний холодным. Это значит термостат закрыт и антифриз гоняется по малому кругу.4. Прогреваем двигатель до рабочей температуры. Повторяем операцию номер №3. На этот раз нижний патрубок должен быстро нагреться.

В этом случае термостат исправен.

Всё так. При этом рабочая температура двигателя стабильна. Из печки всё дует как надо.Если это излишнее давление, то откуда. термостат, крышка расширит. бочка (?)Раз из помпы давит и всё через одно спец отверстие, при этом видимо помпу все равно менять надо, капает с неё всегда при работе двигателя. Наверн 1 раз выдавило а дальше как по маслу

Как определить поломку помпы ВАЗ 2112

Помпа представляет собой устройство с лопастями, центробежного типа. В движение приводится с помощью зубчатого ремня привода газораспределительного механизма, через шкив коленчатого вала. Устройство находится в алюминиевом корпусе, внутри которого осуществляется вращение валика в двухрядном подшипнике, с запасом пластичной смазки на весь период эксплуатации. Винтом стопорится наружное кольцо подшипника. Зубчатый шкив напрессован впереди валика, крыльчатка смонтирована на заднем конце. Торец крыльчатки удерживается упорным кольцом, изготовленным из графитосодержащей композиции. Под ним расположен сальник. Цельная конструкция не позволяет выполнить качественный ремонт узла, поэтому при обнаружении поломки нужна полная замена помпы на ВАЗ 2112.

Факторы, определяющие неисправность насоса ВАЗ 2112

Одним из основных признаков поломки помпы является образование люфта приводного шкива конструкции. В этом случае шкив начинает болтаться, что указывает об износе подшипников и скором выходе из строя насоса.
Изношенные подшипники могут издавать характерный шум, а из-за плохих подшипников натяжным роликом может истираться ремень ГРМ. Выявить подобный дефект можно на ощупь, сняв ремень ГРМ и прокрутив рукой шкив насоса или покачать его с одной стороны в другую, если зазор есть его сразу будет видно. В результате очень скоро ремень может соскочить со шкивов, а это способствует удару поршней о клапана и деформации последних

Спасти ситуацию должен срочный ремонт водяного насоса или его замена.
При обнаружении следов охлаждающей жидкости возле дренажного отверстия, расположенного внизу корпуса насоса, необходимо обратить внимание на сальниковое уплотнение. Дальнейшее использование неисправного элемента нельзя, течь будет усиливаться, что может привести к большим неприятностям, вплоть до заклинивания двигателя от перегрева

В этом случае как можно раньше нужна замена помпы на ВАЗ 21124.

Замена помпы на авто ВАЗ 2112

Порядок замены помпы ВАЗ 2112 включает в себя снятие насоса с двигателя. Для этого:

• Ослабляются колесные гайки у правого переднего колеса.
• Автомобиль поднимается домкратом, снимается колесо.
• Для доступа к шкиву коленвала у брызговика двигателя выворачивается саморез крепления.
• Ослабляется фиксация к планке, генератора, выкручивается тонкий большой длины болт, удерживающий натяжитель к ремню генератора, затем за ремень генератор(см.Ремонт генератора: делаем все своими руками) подтягивается почти до упора в двигатель.
• У шкива двигателя откручивается болт крепления.

Совет: Чтобы открутить болт нужно застопорить коленчатый вал, иначе он будет проворачиваться вместе с крепежом.

Для выполнения этой операции понадобится посторонняя помощь, для включения четвертой или пятой передачи и нажатия с силой на тормоза. С помощью удлинителя, ключом на «17» выкручивается болт. Итак:

• Высвободив от ремня генератор, снимается с коленвала шкив.
• Опереть поддон двигателя на деревянную прокладку. При этом штатный домкрат, для страховки, нужно оставить на месте.
• Полностью разбирается привод газораспределительного устройства: снимаются передняя крышка кожуха, ролики, ремень, зубчатый шкив на распределительном валу, задняя крышка кожуха.
• Откручиваются болты фиксирующие помпу, как показано на фото.

Освобождение помпы от фиксации тремя болтами

Вытащить насос, из-за большой ширины зубчатого шкива устройства, не дает лонжерон. Поэтому с помощью монтировки или лома отодвигается от лонжерона двигатель.

Совет: Для того чтобы не было повреждений элементам необходимо между лонжероном и монтировкой положить небольшую деревяшку.

Извлечение насоса ВАЗ 2112

Установка нового насоса

• Удаляется скребком или ножом старая прокладка. Необходимо следить, чтобы не повредилась чугунная поверхность блока.
• Устанавливается новая прокладка. Изготовленная из картона, смазывается с двух сторон герметиком, ставится на помпу, затем устанавливается узел на блок.

Совет: При установке новой прокладки лучше, если она будет выполнена из паронита, цена которой немного выше картонной, применять герметик для нее не нужно

Необходимо обратить внимание, чтобы все отверстия совпадали на прокладке и фланце нового насоса

Окончательная сборка выполняется в обратном порядке.

Как правильно выполняется замена помпы ВАЗ 2112 16 клапанов можно посмотреть на видео. Если будет, соблюдается инструкция по эксплуатации автомобиля, своевременно выполняться замена помпы на ВАЗ 2112 16 клапанов, машина будет нормально эксплуатироваться в течение длительного срока.

Принцип действия насоса и его конструкция

В автомобилях достаточно простое устройство помпы. Ее корпус одновременно выполняет функцию крепежного фланца. Он оснащен несколькими отверстиями, через которые агрегат фиксируется на БЦ.

За счет того, что корпус изготовлен из алюминия, удается минимизировать влияние коррозионных процессов, а также уменьшается масса готового изделия. В конструкцию также входят:

• в центральное отверстие корпуса впрессован главный вал с подшипниками качения;
• на консольном конце вала располагается жестко зафиксированная пластиковая или алюминиевая крыльчатка;
• внешний хвостовик вала оборудован шкивом (используются ручьевые или зубчатые модели);
• предотвратить вытекание тосола и обеспечить герметичность конструкции помогает уплотнительный сальник.

Фланец помпы может прикручиваться как напрямую к блоку, так и через переходник, чтобы обеспечить соосность ременной передачи, не изымая крыльчатки из потока антифриза. Под фланцем производители монтируют прокладку.

Исходя из устройства и способа крепления, становится понятным принцип работы перекачивающего антифриз узла. Вращение на вал и далее крыльчатку передается посредством ременной передачи. При увеличении частоты оборотов коленвала растут обороты на крыльчатке, что способствует интенсивной циркуляции по каналам.

Производители гарантируют бесперебойную работу помпы в течение 40-140 тыс. км пробега. Ресурс зависит от бренда и модели транспортного средства. Отечественные авто располагаются ближе к нижнему значению интервала.

Автономное электрооснащение насосов не нашло широкого распространения среди конструкций охлаждающих систем. Это связано с дополнительным удорожанием готового продукта и некоторым снижением степени надежности.

Как заменить помпу на «Форд Фокус» 1, 2 и 3 поколения

Первым делом автовладелец, заметив неисправность водяного насоса, должен подумать о замене. На автомобили «Форд Фокус» помпы всегда имеются в свободном доступе в любом автомагазине, поэтому купить их можно без труда. Единственная сложность — правильно выбрать производителя.

Цена на водяной насос на «Форд Фокус» — это прямой показатель его качества. Так, можно купить помпу за 900 рублей, а можно и за 2 тысячи. Разница лишь в том, какую гарантию дают производители на свои изделия. Целесообразнее сразу потратиться и купить оригинальное изделие выпуска завода Ford, чем периодически менять помпу низкого качества.

Однако оригинальный насос на «Форд Фокус» в некоторых регионах стоит свыше 2 тысяч рублей, поэтому можно отдать предпочтение аналогам. Однако и в этом случае нельзя терять бдительности: необходимо проверить наличие гарантии производителя и осмотреть саму помпу на предмет деформаций. К тому же на коробке обязательно должна присутствовать голографическая наклейка завода.

Месторасположение

Независимо от комплектации машины и наличия бензинового или дизельного мотора, помпа устанавливается в блоке с гидрораспределительным ремнём. Однако конструктивной особенностью моторов на «Форд Фокус» можно считать тот факт, что помпа приводится в действие не самим ГРМ, а вспомогательными агрегатами. То есть, системой гидроусиления руля и генератором. Поэтому при замене помпы нет необходимости менять ГРМ, как это часто бывает на других марках автомобилей.

Помпа в конструкции мотора расположена с блоке ГРМ, ГУР и генератора

Подготовка инструментов

Процедура замены водяного насоса считается довольно простой. Вам не потребуется покупать какие-то дорогостоящие инструменты или специальное оборудование, так как можно обойтись теми приспособлениями, которые есть в каждом гараже:

• гаечный ключ на 8;
• накидной ключ на 17;
• молоток;
• отвёртка плоская;
• любая массивная проставка;
• ножик;
• термостойкий герметик;
• ёмкость для слива антифриза;
• ветошь.

А также нужно заранее купить ремни кондиционера и генератора, так как они меняются вместе с водяным насосом.

Сколько охлаждающей жидкости слить/залить при смене помпы

После того как автомобиль был установлен на эстакаду или смотровую яму, понадобится слить имеющийся в системе антифриз. Обычно автовладельцы при замене помпы сливают всё количество жидкости, которое есть в системе. Это нужно для того, чтобы полностью очистить систему от старого антифриза и вместе с новой помпой залить свежую жидкость.

Однако такой порядок не является обязательным. Можно обойтись и без полного слива, не снимать пробку с радиатора. Однако ёмкость всё равно нужно будет подставить под отверстие помпы.

Порядок замены

Перед тем как начать снимать помпу, нужно будет окрутить болты крепления защиты. Защита не даст добраться до насоса, поэтому придётся потрудиться, откручивая тяжёлый лист металла.

Защита скрывает самые уязвимые места моторного отсека, в том числе и помпу

Далее работы выполняются по следующей схеме:

1. Слить антифриз.
2. Снять из-под капота расширительный бачок, отсоединить его от магистралей. Отвести бачок в сторону, чтобы не мешал.
3. Срезать под машиной ремни компрессора и генератора (на «Форде Фокус» стоят одноразовые ремни, поэтому не стоит с ними особенно церемониться, так как всё равно вам придётся их заменить вместе с помпой).
4. После этого можно подобраться уже и к самой помпе. Отвёрткой и ключом нужно ослабить болты фиксации шкива помпы. Снять болты полностью.

Болты крепления шкива помпы снимаются при помощи отвёртки и ключа

Сбивать водяной насос нужно очень аккуратно, чтобы не повредить его, иначе извлечь его со штатного места не получится

Установка нового водяного насоса и его фиксация — самые приятные этапы процедуры

Не забудьте залить новый антифриз

Видео: как поменять помпу на «Форд Фокус 1» своими руками

Заключительный этап работы — это проверка герметичности охлаждающей системы. Нужно завести двигатель, прогреть его до штатной рабочей температуры и посмотреть, не выступает ли антифриз из-под новой помпы.

На «Фокусе» водяной насос может стоять очень крепко, поэтому рекомендуется использовать молоток для его выбивания

Почему водитель слышит свист?

При работе силового агрегата в машине ремень, наравне с остальными приводными ремнями, испытывает максимальные нагрузки.

Большая часть приводных ремней, установленных в машине, обладают формой в виде клина, обеспечивающей большее значение силы трения в том месте, где деталь контактирует со шкивами. Такие элементы даже носят соответствующие названия — клиновые ремни.

Эти же изделия, но имеющие сразу несколько дорожек, именуемых ручейками, получили название поликлиновые.

Генераторные ремни могут быть и с зубьями, и без них. Принято считать, что изделия, имеющие зубья, обладают большим эксплуатационным сроком, так как реже изнашиваются и проскальзывают.

Так почему же раздаётся свист? В 95% ситуаций проявление противного свистящего звука случается благодаря трению ремня об шкив, если имеет место проскальзывание. Получается, когда ремень неспособен провернуть шкив, тогда он проскальзывает. Это действие сопровождается звуком, напоминающим свист.

Автомобилист должен искать не причину возникновения звука, а неисправности, которые вызывают проскальзывание ремня.

Их может быть несколько:

Ослабленное и, наоборот, очень тугое натяжение ремня генератора. С течением времени ремень может вытянуться. Главной причиной для этого становится износ и истирание нижней части детали. От автовладельца потребуется лишь подтянуть место соединения

Однако важно помнить, что слишком сильно затягивать не нужно. На самом длинном участке у полотна должен быть ход в диапазоне 8 — 10 миллиметров

Слишком туго натянутый ремень может также являться причиной свиста. Не секрет, что чрезвычайно жёсткое натяжение не даёт шкивам возможности нормально крутиться. Эта ситуация часто возникает в зимнее время. Писк пропадает с того момента, когда мотор наберёт рабочую температуру, а ремень примет прежнюю форму.
Низкое качество либо временной износ ремня. Зачастую снаружи на поверхность изделия китайских производителей наносится не тот материал, используемый в производстве самого ремня. При истирании верхнего слоя ремень издаёт писк. Если износ слишком большой, то устранить проблему со свистом ремня не поможет даже очередное натяжение. Когда на изделии появились трещины или визуально можно обнаружить следы большого разрушения, исправить проблему можно с помощью замены. Тянуть с этим вопросом не стоит, так как такой ремень может порваться в любой момент времени.
Попадание на шкив или на ремень технической жидкости, используемой в работе машины, например, масла, омывайки и даже простой воды Проблемы со свистом появляются чаще всего по причине попадания моторного масла. Ремень утрачивает прежнее сцепление и проскальзывает с появлением характерного звука.
Неисправность ролика натяжения или подшипника генератора. Техническая проблема с подшипником может стать причиной появления неприятного звука, издаваемого навесным ремнём. От владельца машины потребуется всего лишь заменить подшипник. Данный конструкционный узел имеет ещё специальные ролики натяжения. Эта деталь представляет собой разновидность подшипников, которая с течением времени может начать подклинивать. Из-за этой проблемы нарушается ход ременной передачи, ремень сильно трется о шкив. В этой ситуации на ремне возникнут признаки сильного износа. Автовладелец должен осмотреть механизм, демонтировать ремень и выполнить проверку люфта роликов.
Несоответствие осей между шкивами. Появление противного свиста может быть связано с несоосностью линии между двумя шкивами. Шкивы должны быть расположены строго на одной оси, и даже незначительное значение уклона может стать причиной свиста.

Шкивов в автомобиле несколько. Первый располагается на коленвале, а второй на генераторе. При постоянной эксплуатации автомобиля шкивы изнашиваются. На генераторе устанавливается шкив небольшого размера, на коленвале, наоборот, самый большой. Большая часть нагрузки будет идти именно на маленький шкив. Некоторые автопроизводители изготавливают маленький генераторный шкив из не самых прочных материалов. Поэтому износ зубьев на этой детали является делом времени. Кроме того, нередко случаются ситуации, когда повреждения возникают на самой дорожке, к примеру, после удара.

В любом случае владельцу машины потребуется диагностика и замена поврежденных деталей.

Вас также заинтересует:

Параметры выбора детали

При подборе ремешка необходимо учесть, что покупаемое изделие должно соответствовать длине и размеру изношенной детали. В Ford Focus используются ремешки, размер которых составляет от 705 до 975 мм. Здесь нужно опираться на год выпуска транспортного средства, его версию и модель. Точно узнать о том, какой в вашем авто используется ремень, можно из технического руководства. Модели Фокус 2, оборудованные мотором на бензине на 1,4-1,6 л и системой кондиционирования, могут использовать изделия: оригинального производства Форд, немецкие ремни Контитек, итальянские Дайко либо Бош. Последний производитель считается самым популярным среди потребителей.

Если машины с таким же мотором без системы кондиционирования, в них желательно применение ремешков оригинального изготовления, а также производителей Гейт и Контитек. Дайко, Контитек и оригинальные детали допускаются к применению в моделях Фокус 2, оснащенных агрегатами на 1,8 либо 2 литра. Аналогичные ремни можно устанавливать в рестайлинговых транспортных средствах. Также изделия перечисленных изготовителей допускаются к применению в машинах, оснащенных дизельными двигателями.

Пользователь Павел Меньшаков предоставил инструкцию по замене приводного генераторного ремня своими руками.
