Идентификация неисправностей
На корпусе отопителя расположен электронный регулятор, за счет которого появляется возможность плавной регулировки оборотов вентилятора. Тут также присутствует проблема с доступом к нему, как и к прочим элементам агрегата. Единственное, к чему можно добраться, не разбирая значительную часть системы — это радиатор отопителя. Для этого достаточно демонтировать бардачок. Как же быть в случае, если в системе ГАЗель Бизнес не работает печка? Ведь из-за отсутствия полноценного доступа пропадает возможность диагностики оборудования. В таких случаях первым делом следует проверять предохранитель. Для проверки работоспособности моторедуктора, управляющего заслонками обдува стекол, нет необходимости снимать всю панель полностью — убирается ее нижняя часть со стороны водителя. Для его диагностики на разъемах с электродвигателем и фиксатором подключается вольтметр или контрольная лампа. Активируем заслонку соответствующей кнопкой в режиме включенного зажигания. В случае, если лампа горит, а моторедуктор не подает признаков жизни — значит, он подлежит замене. Как снять кран печки ГАЗель Бизнес (как и сам электрический отопитель) описать словами невозможно, но с помощью схемы можно ознакомиться с его устройством и разобраться что к чему.
Если нет возможности замены привода заслонки, то с водительской стороны можно убрать тягу с рычага заслонки, вручную повернув ее в открытое положение. Чтобы сделать подобное с пассажирской стороны, необходимо будет предварительно открутить крепящие моторедуктор винты и зафиксировать аналогичным образом, повернув корпус. С целью диагностики электродвигателя вентилятора и установления причин его поломки необходимо будет снять воздухозаборник, который расположен под капотом. Это необходимо будет сделать в случае, если вентилятор не работает. После демонтажа воздухозаборника, станут видны разъемы двух проводов. Присоединив к этим разъемам контрольную лампу, необходимо включить зажигание, и лампа должна ярко загореться. По мере регулировки оборотов в меньшую сторону яркость лампы должна уменьшаться. Именно это является показателем исправности регулятора оборотов. Если же лампа горит, а вентилятор не функционирует — проблема в его электродвигателе. Проблемы с электродвигателем могут быть обусловлены зависанием щеток. В такой ситуации можно предпринять попытку постучать по блоку отопителя. Вентилятор может ненадолго возобновить свою работу, и этого хватит по крайней мере для того чтоб добраться до сервиса, не замерзнув. Если в ходе проверки станет понятным, что вышел из строя регулятор оборотов, плюсовой провод можно перебросить на разъем с предохранителем рядом с аккумулятором. Это тоже будет вариантом временного решения проблемы, возникшей в дороге, когда на улице холодно. Также ниже приведена схема крана отопителя ГАЗель.
Важность и польза системы отопления салона ощущаются только в холодное время года. При наступлении лета потребность в пользовании системой отпадает
Но, как известно, нужно готовить сани летом. В летнее время года и световой день длиннее, и погода способствует быстрому и качественному ремонту. Для начала нужно понимать, как устроена и как функционирует система отопления в автомобиле. На автомобиле Газель Бизнес, как и на всех автомобилях с жидкостным охлаждением двигателя, устанавливается печка, в которую тепло поступает от нагретых частей двигателя посредством охлаждающей жидкости. Жидкость нагревает радиатор печки, вентилятор нагнетает воздух, который, проходя через соты, нагревается и распространяется по салону. Печки Газель Бизнес оборудованы электронным блоком управления, который может управлять отопителем как в автоматическом режиме, так и в ручном. Для этого у него есть датчик температуры салона, который позволяет поддерживать заданную температуру. Все регулировки электрические, а не на тросиках, как в предыдущих версиях. Заслонками управляют моторедукторы, а температурой – электрический кран (уменьшая или увеличивая количество охлаждающей жидкости, проходящей через радиатор). Всё управление вынесено на переднюю панель, что очень удобно и не отвлекает водителя от управления автомобилем. Но любое оборудование рано или поздно даёт сбой в работе.
Устранение неисправности
Если вы заметили, что на вашей Газели перестало работать переключение режимов отопителя на разных скоростях вращения электровентилятора, но остаётся функционировать максимальный режим, диагноз очевиден.
В конструкции отопительной системы предусмотрен специальный регулятор оборотов печки на автомобиле Газель. Он отвечает за возможность включения обогрева на 1, 2 и 3 скоростях.

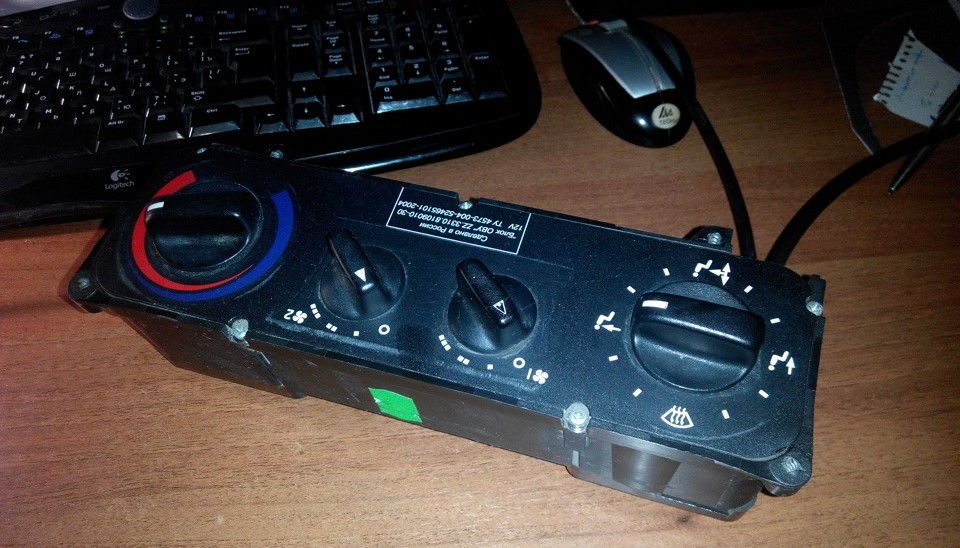

Блок управления отопителем автомобиля Газель
Достаточно серьёзной эту проблему называют применительно к автомобилям Газель Бизнес. Всё дело в том, что на этих машинах регулятор располагается под верхним бардачком, но под ним имеется ещё и элемент торпеды. Чтобы добраться до переключателя, там приходилось либо полностью разбирать торпеду, либо же вырезать пластик под верхним вещевым ящиком. Это не совсем эстетично и удобно.
Но в случае с переключателем отопителя на Газели подобная проблема автовладельцев не касается. Здесь расположение примерно аналогичное, то есть под верхним бардачком, но получить доступ к оборудованию значительно проще.
Ремонт системы отопления Газели в нашей ситуации предусматривает небольшие демонтажные работы с последующим отключением и установкой нового термореле или регулятора оборотов. Самостоятельно поменяв переключатель, вы сможете существенно сэкономить на услугах специалистов, а также получить дополнительный опыт в личную копилку.
Ремонт блока управления печкой в Газель
На газели печка перестала дуть горячим воздухом, загорается код ошибки E3,Е6,E7
Приехал к нам с далёкого северного Урала, города Новый Уренгой хозяин длинномерной газели бизнес с жалобой на неисправную печку, говорит совсем печка не греет, а купил он эту рабочую лошадку с рук на днях и не проверил работоспособность печки, вот и нужно разобраться в неисправности. На диасплее загораются ошибки E3 и Е7 (E3 и E7).
И так, проверку начинаем с визуального осмотра блока управления отопителем (БУО) 2705-8121020. На дисплее загорается неисправность E3. Забегая вперёд, скажем, что данная неисправность связана с мотор редуктором заслонки отопителя (90.3780) или МР-2-01, который находится рядом с правой ногой водителя под панелью. Заглянув под панель, решив проверить оба ли разъёма защёлкнуты, мы этот мотор редуктор не обнаружили, а лишь болтались разъёмы. Видимо предыдущий хозяин снял мотор редуктор, а вот новый не поставил. Устанавливаем новый мотор редуктор.
Видео. Проверка мотор редуктора заслонки отопителя (90.3780) или МР-2-01.
С данным мотор редуктором (90.3780) связаны 2 ошибки: Е3 — неисправность датчика положения заслонки (реостат), который определяет текущее положение заслонки. Е6 — неисправность самого моторчика мотор редуктора, который управляет заслонкой.
|
|
|
Проверяем работоспособность отопителя, включаем зажигание. Ошибка Е3 пропала, но загорелась ошибка Е7. Печка так и дует холодным воздухом, хотя мотор-редуктор 90.3780 работает исправно. Далее проверяем кран отопителя, ведь он отвечает за подачу горячей охлаждающей жидкости в радиатор отопителя, а так же из-за него загорается ошибка E7. Устанавливаем регулятор температуры на блоке управления в максимально горячее положение рукой проверяем шланги, идущие в радиатор отопителя.
У нас оба патрубка, идущие на радиатор печки оказались холодные, хотя помпа работает и подводящий шланг к крану горячий, значит почему-то кран не открывается. Самый простой способ проверить работу крана, это на заглушенном автомобиле покрутить регулятор температуры в максимум и минимум. Кран печки должен издавать характерные щелчки, свидетельствующие о его работе. Но мы никаких звуков не услышали, значит проводим более детальную проверку. Начинаем с проверки разъёма крана печки.
Для начала проверим питание +12 вольт (оранжевый провод крана, белый провод разъёма проводки), массу (чёрный провод крана и чёрный провод проводки разъёма) и управляющие сигналы, поступающие на кран отопителя: коричневый крана (коричневый разъёма проводки) — тепло, белый крана (зелёный проводки разъёма) — холод.
Для наглядности и проверки работоспособности блока управления соберём простой пробник на светодиодах. Он нам наглядно покажет подаются ли сигналы управления холод / тепло с блока управления.
Если один из управляющих сигналов отсутствует, то следует прозвонить проводку от крана отопителя до блокауправления — это зелёный и коричневый провода. В нашем случае отсутствовал управляющий сигнал на коричневом проводе, который как раз отвечает за подачу тепла.
При включении зажигания и подключеном кране отопителя, на зелёном и коричневом проводе должно висеть напряжение около +10. +12 вольт, приходящие с крана отопителя. В момент регулировки тепло / холод на одном из этих проводов должен появлятся управляющий минус. Если управляющий сигнал отсутствует, значит сгорел управляющий транзистор в самом блоке управления. Для проверки управляющих транзисторов нужно разобрать блок климатической системы и проверить управляющие ключи.
Синий транзистор отвечает за переключение в холодное положение, красный транзистор отвечает за управления горячим положением
В данной схемотехнике для управления краном применяются n-p-n SMD транзисторы в корпусе sot23. Для замены не рабочего ключа можно использовать любой N-P-N транзистор , расчитанный на ток коллектора не менее 100mA и напряжение не менее 20 вольт, например распространённый транзистор BC547. Или С945, который как раз у нас нашёлся. Приведём краткую схему силового транзистора.
В нашем случае был неисправен красный управляющий ключ, который как раз отвечает за подачу тепла.
Можно за место SMD транзистора установить и в другом корпусе, например в TO92 , но придётся подпаивать и выгибать ножки.
После замены неисправного транзистора, кран отопителя начал работать как нужно, ошибка Е7 исчезла, и салон нашей газельки начал теплеть
Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.
Для повышения энергетических показателей, улучшения топливной экономичности, снижения токсичности и шума, на базе карбюраторного двигателя УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : двигатель УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько различается, так как имеет отличия в схеме подключения расширительных бачков и радиаторов отопления.
Система охлаждения жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подачей жидкости в блок цилиндров. Включает в себя водяной насос, термостат, водяные рубашки в блоке цилиндров и головке блока цилиндров, радиатор, расширительный бачок, вентилятор, соединительные патрубки, а также радиаторы отопления кузова.
Для нормальной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в пределах плюс 80-90 градусов. Допустима непродолжительная работа двигателя при температуре охлаждающей жидкости 105 градусов. Такой режим может возникнуть в жаркое время года при движении автомобиля с полной нагрузкой на затяжных подъемах или в городских условиях движения с частыми разгонами и остановками.
Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.
Поддержание нормальной температуры охлаждающей жидкости осуществляется при помощи двухклапанного термостата ТС-107-01 с твердым наполнителем. При прогреве двигателя, когда температура охлаждающей жидкости ниже 80 градусов, действует малый круг циркуляции охлаждающей жидкости. Верхний клапан термостата закрыт, нижний клапан открыт.
Охлаждающая жидкость водяным насосом нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость попадает в рубашку охлаждения головки, далее в корпус термостата и через нижний клапан термостата и патрубок соединительный — на вход водяного насоса. Радиатор при этом отключен от основного потока охлаждающей жидкости.
Для более эффективного действия системы отопления салона при циркуляции жидкости по малому кругу, а такая ситуация может поддерживаться достаточно долго при низких отрицательных температурах окружающего воздуха, в канале выхода жидкости через нижний клапан термостата имеется дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор.
Кроме того, дросселирование клапана на выходе жидкости через нижний клапан термостата уменьшает вероятность аварийного перегрева двигателя в случае отсутствия термостата, так как шунтирующее действие малого круга циркуляции жидкости при этом существенно ослабляется, поэтому значительная часть жидкости пойдет через радиатор охлаждения.
Дополнительно для поддержания нормальной рабочей температуры охлаждающей жидкости в холодное время года на автомобилях УАЗ перед радиатором могут быть установлены жалюзи, с помощью которых можно регулировать количество воздуха, проходящего через радиатор.
При повышении температуры жидкости до 80 градусов и более открывается верхний клапан термостата, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу через радиатор.
Для нормального функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве двигателя объем жидкости увеличивается, избыток ее выталкивается за счет повышения давления из замкнутого объема циркуляции в расширительный бачок. При снижении температуры жидкости, например после прекращения работы двигателя, жидкость из расширительного бачка под действием возникающего разрежения возвращается в замкнутый объем.
На автомобилях УАЗ с двигателем УМЗ-4213 расширительный бачок непосредственно связан с атмосферой. Регулирование обмена жидкости между бачком и замкнутым объемом системы охлаждения регулируется двумя клапанами, впускным и выпускным, находящимися в пробке радиатора.
Диагностика
Прежде чем разбирать всю торпеду автомобиля, необходимо проверить электрическую часть механизма. Качественная диагностика – залог быстрого и качественного ремонта. Далее подробно расскажем, как проверить работу всех приводов, входящих в систему отопления автомобиля:
- Для начала необходимо проверить работу моторедуктора на заглушенном двигателе (чтобы не было посторонних звуков) и включённом зажигании, изменять направление обдува на блоке управления. Прислушиваясь к срабатыванию моторедуктора, вы должны услышать отчётливые щелчки изменения положения.
- Если щелчков не слышно, то необходима замена всех неисправных предохранителей в блоке. После чего проделать действия, описанные в пункте № 1.
- Также нужно проверить клеммы, подходящие к приводам управления, на предмет окисляемости и плотности контактов.
- Если изменений не произошло, значит, необходимо проверить исправность приводов. Для этого нужно подать питание на «+» клемму привода. Либо, если исправно работает один из приводов, поменять местами клеммы (с работающей переставить на не работающую). Далее надо переключать направления обдува и смотреть за срабатыванием приводов.
- Если изменений не произошло, то нужно проверить, подаётся ли напряжение на плюсовой провод моторедуктора (сделать это можно контрольной лампочкой либо мультиметром), если напряжение отсутствует, то нужно проверить целостность проводки и отсутствие короткого замыкания в цепи. Если всё в норме, то потребуется замена или починка блока управления.

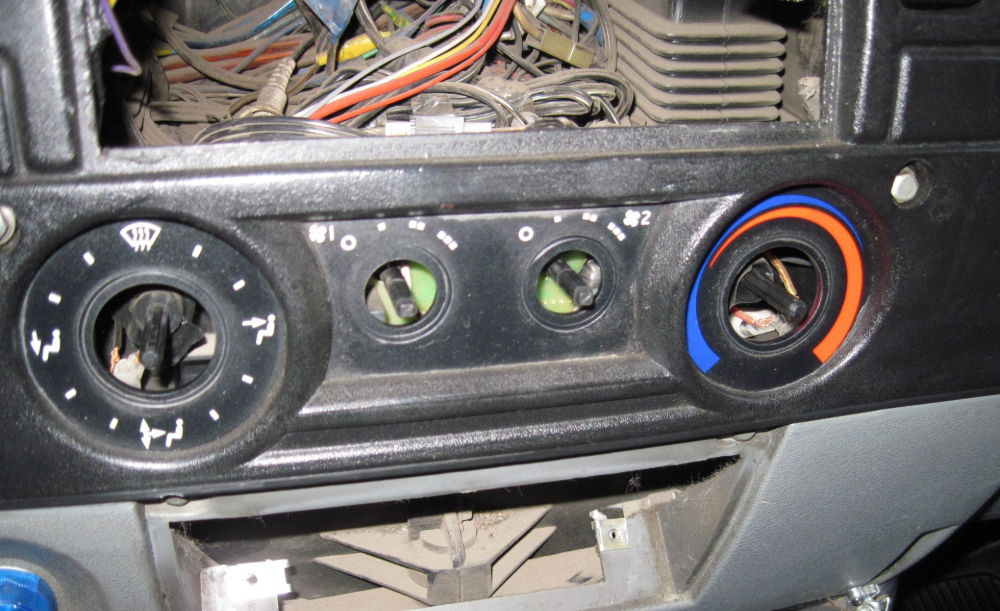

Как заменить переключатель печки на Газели
Автомобиль Газель является очень распространённой машиной на всём постсоветском пространстве. Это одно из самых доступных коммерческих транспортных средств, которое выпускается в грузовой, полугрузовой и пассажирской версиях.
Чтобы обеспечить необходимый уровень комфорта в зимний период для водителя и его пассажиров, в Газели обязательно предусматривается установка отопительной системы. Или просто печки. Но периодически она может выходить из строя.
Одной из проблем, с которой сталкиваются владельцы Газели, становится отказ работы печки на 1 и 2 скоростях. При этом на последней скорости всё функционирует отлично, печка включается и греет салон. Это прямо указывает на проблему с термореле или переключателем.
Снятие радиатора основного отопителя
Сливаем охлаждающую жидкость (см. раздел «3.4.2. Замена охлаждающей жидкости и снятие расширительного бачка системы охлаждения (автомобили с 2003г)»). Снимаем полку секции для документов, разъединяем колодки жгутов проводов, а также вынимаем два пистона крепления правой стороны облицовки отопителя (см. выше «Замена крана отопителя»).
Снимаем полку вещевого ящика (см. раздел «9.3. Кузов. Снятие и разборка приборной панели»).
Крестообразной отверткой отворачиваем два самореза крепления воздуховода подачи воздуха в ноги пассажиров переднего ряда сидений.
Снимаем воздуховод. Ослабив затяжку хомута головкой «на 8».
. снимаем с патрубка тройника отводящий шланг радиатора отопителя. Опустив свободный конец шланга, сливаем остатки охлаждающей жидкости из радиатора отопителя в заранее подготовленную емкость. Ослабив затяжку хомута.
. снимаем с патрубка крана радиатора отопителя подводящий шланг. Далее для наглядности операции показаны со снятой панелью приборов.
Головкой «на 8» с удлинителем отворачиваем три самореза крепления облицовки радиатора. Отведя правую сторону облицовки отопителя вниз (см. выше «Замена крана отопителя»).
. вынимаем радиатор из кожуха отопителя. Ослабив затяжку хомутов.
. снимаем с патрубков радиатора подводящий шланг с краном и отводящий шланг. Снимаем облицовку радиатора и уплотнитель. Перед установкой радиатора промываем его и обдуваем сжатым воздухом. Устанавливаем радиатор отопителя в обратной последовательности. Облицовка устанавливается в одном положении. Заливаем охлаждающую жидкость и удаляем из системы воздух (см. раздел «3.4.2. Замена охлаждающей жидкости и снятие расширительного бачка системы охлаждения (автомобили с 2003г)»). Проверяем герметичность соединений, при необходимости подтягиваем хомуты.
Отопитель Газель-Бизнес.
Добро пожаловать на ChipTuner Forum.
Башкиров Владимир
Уважаемые, здравствуйте! Приехала ко мне сабжевая Газель, мать её, Бизнес. И печка хоть бы раз при мне сбойнула! Включалась безупречно, и после выключения зажигания, и после выключения вентилятора посредством поворота ручки регулятора ЧВ. Неисправность спряталась. Опросил водителя с пристрастием о неисправности, и выяснил следующее: а) при неработающем вентиляторе дисплей климат-контроля светится, пиктограммы отображаются. При переключении направления обдува моторедукторы жужжат, заслонки ворочаются. При повороте ручки РЧВ индицируется изменение уставки частоты вращения (сам вентилятор при этом не крутится). б) На ходу, если скорость достаточна, в салоне тепло и без вентилятора. Вывод: скорее всего, ЭБУ климат-контроля исправен. Неисправен либо вентилятор печки, либо ШИМ регулятор ЧВ (электронный резистор, так сказать).
Т. к. Газель организации, решили менять и резистор, и моторчик. Панель для этого надо снимать, как и для дальнейшей диагностики, поэтому решили предварительно купить резистор и моторчик.
Нашел интересный момент. У ЭБУ КК два разъема, все провода тонкие, 0,75 примерно. Значит, силовые провода приходят сразу на ШИМ, и от него к моторчику. Питание приходит только на одну ногу одного разъёма. При выключении зажигания питание пропадает. Если прикоснуться к одному из выводов разъема щупом контрольной лампы, моторчик начинает работать сразу на максимальной скорости. Это не зависит от положения ключа зажигания, и не зависит от того, подключены ли разъёмы к ЭБУ КК.
У кого какие соображения?
Добавлено через 10 минут
Уважаемые, здравствуйте! Приехала ко мне сабжевая Газель, мать её, Бизнес. И печка хоть бы раз при мне сбойнула! Включалась безупречно, и после выключения зажигания, и после выключения вентилятора посредством поворота ручки регулятора ЧВ. Неисправность спряталась. Опросил водителя с пристрастием о неисправности, и выяснил следующее: а) при неработающем вентиляторе дисплей климат-контроля светится, пиктограммы отображаются. При переключении направления обдува моторедукторы жужжат, заслонки ворочаются. При повороте ручки РЧВ индицируется изменение уставки частоты вращения (сам вентилятор при этом не крутится). б) На ходу, если скорость достаточна, в салоне тепло и без вентилятора. Вывод: скорее всего, ЭБУ климат-контроля исправен. Неисправен либо вентилятор печки, либо ШИМ регулятор ЧВ (электронный резистор, так сказать).
Т. к. Газель организации, решили менять и резистор, и моторчик. Панель для этого надо снимать, как и для дальнейшей диагностики, поэтому решили предварительно купить резистор и моторчик.
Нашел интересный момент. У ЭБУ КК два разъема, все провода тонкие, 0,75 примерно. Значит, силовые провода приходят сразу на ШИМ, и от него к моторчику. Питание приходит только на одну ногу одного разъёма. При выключении зажигания питание пропадает. Если прикоснуться к одному из выводов разъема щупом контрольной лампы, моторчик начинает работать сразу на максимальной скорости. Это не зависит от положения ключа зажигания, и не зависит от того, подключены ли разъёмы к ЭБУ КК.
У кого какие соображения?
Добавлено через 10 минут
Вывод коли не дизель то торпеду снимать НЕ надо, коли камень (куменнс) мать яго 2-а человека 3-3.5 ч работы(снять торпеду) НО при навыке, есть 2-а хитрых винтика *******а его мать его тёщу ВСПОМНИШ и не раз.
Особенности установки дополнительного электронасоса на печку
Сам радиаторный узел в отопительной системы Газели расположен чуть выше, чем находится расширительный бачок. Из-за этого в системе могут образовываться воздушные пробки, соответственно, печка будет греть либо неэффективно, либо вообще не греть. Чтобы предотвратить образование воздушных пробок, можно дополнительно установить еще один насос отопителя. Дополнительная помпа при правильной установке и подключении позволит прогнать воздушную пробку и нагнать расходный материал, в данном случае антифриз, в отопитель.
- Перед тем, как произвести монтаж новой помпы, рекомендуется разобрать устройство и обработать его герметиком.
- Откройте моторный отсек и определитесь с местом монтажа устройства. Многие владельца Газелей ставят насос на раму, по стороне впускного коллектора. В принципе, на это место устройство должно стать без проблем — в зависимости от спецификации авто, даже технологические отверстия для установки могут совпасть.
- Подключать насос следует на вход отопительного узла и газового редуктора, который установлен параллельно печке. Вероятнее всего, вам потребуется дополнительно приобрести около полуметра шланга, провод для подключения и гофру, также потребуется кнопка для активации устройства с колодкой.
- Подключите всю проводку. Если вы монтируете дополнительный насос, то для него должен быть предусмотрен соответствующий штекер, расположенный у правой фары авто. Что касается непосредственно подключения питания, то для этого можно использовать предохранительный монтажный блок отопительного узла, в данном случае плюс будет подаваться при активации зажигания. Также питание следует подключить на кнопку управления, к ней же можно подсоединить и габариты.
- Выполнив все эти действия, нужно произвести диагностику работоспособности отопительной системы. Если все работает правильно, то помпа позволит сразу же прогнать воздушную пробку по магистралям, таким образом, температура в салоне автомобиля при включении печки будет очень высокой. Как показывает практика, горячий воздушный поток при правильном подключении помпы будет дуть из воздуховодов уже тогда, когда двигатель прогреется до 50 градусов. Что касается недостатков такого решения, то при активации отопителя на не прогретом двигателе, силовой агрегат придется прогревать значительно дольше. В том случае, если в работе системы после установки дополнительного насоса начались проблемы, проверьте все выполненные действия, каждый этап. Возможно, проблема кроется просто в плохом питании кнопки или помпы, поэтому не лишним будет проверить качество контактов.
