Регулировка заднего переключателя скоростей на велосипеде, настройка заднего переключателя

Методика: как правильно настроить на велосипеде задний переключатель скоростей Шимано?

Процедура ремонта и отладки узлов цепной передачи должна проводиться на чистой веломашине. Обязательно следует поднять заднее колесо, для чего подвешивают раму на крючке или же готовят специальную подставку.

Подготовительный процесс

Как сказано выше, грамотную настройку предваряет тщательная очистка. Иногда даже такая процедура способна благотворно повлиять на работоспособность механизмов. Технологические моменты подготовительных работ заключаются в следующем:

Почистить переключатель и кассету звездочек.
Очистить от старой смазки ролики натяжителя.
Вымыть и смазать цепь.

Далее нужно освободить торос, для чего винты натяжения у манетки и на заднем перебрасывателе вкручивают до упора. Тросик из зажимного винта следует вытянуть, но снимать его вовсе не обязательно. Не помешает осмотреть его с целью обнаружения повреждений и при необходимости обработать смазкой.

Как наладить ограничитель высоких передач?

Для юстировки цепь устанавливают в положение высокой передачи, когда задействованы самая малая звезда сзади и большая спереди

Для тех, кто интересуется, как на горном велосипеде настроить задний переключатель скоростей, важно запомнить – суть юстировки заключается в установке задней маленькой звезды в одну линию с роликами натяжителя. Реализация этой задачи осуществляется за счет вращения регулировочного винта H:

по часовой стрелке – рамка отклоняется в сторону большой звездочки;
против часовой стрелки – рамка смещается к внешней стороне.

Как отрегулировать ограничитель низких передач?

Функционал ограничительного винта L состоит в предотвращении переброса цепи за пределы большой звезды. Неправильная наладка может привести к заклиниванию цепи в промежутке между звездой и спицами или невозможности включения низкой передачи.

Перед процедурой наладки нужно установить цепь так, чтобы она находилась сзади на большой звездочке, а спереди – на маленькой. Винт L максимально выкручивается, чтобы переключатель двигался без ограничений. Цель настройки – выставить ролики натяжителя и большую заднюю звезду в одну плоскость. Задача выполняется при помощи вращения винта L:

по часовой стрелке – узел перебрасывателя смещается в сторону малой звездочки;
против часовой стрелки – узел перемещается в сторону колеса.

Как отладить натяжение троса?

Технологический процесс прост – достаточно отладить переход между двумя соседними звездами, индексная система смены передач устроена так, что переключение будет отрегулировано на всех звездах кассеты:

натянуть трос рукой и зафиксировать его крепежным болтом;
окончательная наладка осуществляется вращением пустотелого винта с барабаном (позиция 2 на рисунке), цепь должна легко переходить с одной звезды на другую и обратно при одном нажатии на манетку.

По завершении регулировки заднего переключателя скоростей Shimano на горном велосипеде следует надежно натянуть и закрепить тросик

Важно, чтобы он лег в направляющую канавку. Если работы выполнены правильно, то при вращении педалей цепь работает бесшумно и не соскакивает в сторону

Настройка натяжителя цепи

Натяжитель представляет собой узел перебрасывателя, который обеспечивает оптимальную жесткость цепной передачи. Чрезмерное натяжение не только затрудняет передвижение цепи, но и изнашивает систему переключения передач. Ослабленное же состояние препятствует четкому переходу.

Отладка узла натяжителя выполняется по схеме:

Установить цепь сзади на самую большую звездочку, а спереди – на самую малую.
Если при передвижении цепи ролик натяжителя задевает кассету, то нужно закрутить винт натяжения (позиция 3 на рисунке) так, чтобы зазор между ними составлял около 5 мм.
Установить цепь сзади на самую маленькую звездочку, а спереди – на самую большую, и повторить операцию, описанную в пункте 2.

Как работает механизм

Основная деталь для управления переключением – это металлический трос переключения передач велосипеда. Натяжение тросика приводит в движение пружинный механизм: пружина сдвигает лапку в направление к колесу и перемещает цепь на соседние звездочки кассеты, при ослаблении натяга устанавливается исходная позиция лапки и цепь смещается на нижестоящие звездочки в кассете.

Регулировка крайнего расположения работы заднего переключателя осуществляется закручиванием винтов на правую сторону. Дополнительный элемент настройки – винт натяга пружинки (чем плотнее завинчен, тем комфортнее работа).

Регулировка заднего переключателя скоростей на велосипеде

Владельцы велосипедов могут всегда рассчитывать на помощь специализированных фирм, которые и полное техническое обследование транспорта проведут, и ремонт осуществят, и все подтянут/настроят/отрегулируют. Но в большинстве случаев ни времени, ни денежных средств на посещение ремонтных мастерских у велосипедистов нет – в таком случае, рекомендации, пошаговые инструкции процессов максимально упростят задачу самообслуживания двухколесного транспортного средства.

Часто велосипедисты сталкиваются с проблемой проведения регулировки заднего переключателя скоростей

Сразу оговоримся, что очень трудно настраивать старые и изношенные переключатели – в некоторых случаях детали этого механизма настолько потерты, что даже неопытный велосипедист обратит внимание на существующий люфт, от которого избавиться практически невозможно. Но с другой стороны, если задний переключатель скоростей на велосипеде еще не перешел в категорию «доисторических», то провести его регулировку можно и самостоятельно – сломать механизм невозможно ни теоретически, ни практически

Правильная установка переднего переключателя

Начинать настройку переднего переключателя можно только после регулировки заднего переключателя. Установка является начальным этапом регулировки переключателя скоростей

Очень важно сделать это правильно

перед тем, как устанавливать переключатель, необходимо провести инспекцию состояния составляющих деталей и при необходимости очистить их от загрязнений и смазать.
Далее следует настроить расположение переднего переключателя скоростей. На раме он должен быть расположен вдоль под трубы под седлом.
Выставить угол поворота параллельно ведущей звезде на передней кассете трансмиссионного узла.
Далее нужно отрегулировать зазор между нижней стороной рамки переключателя и верхней линии зубцов большой шестеренки. Зазор должен быть минимальным.
Отрегулировать степень натяжения троса.
Расположить цепь близко к внутренней стороне рамки.

Также стоит уделить внимание настройке цепи. Велосипедная цепь — это очень важный элемент, с помощью которого передается импульс с одной звезды на другую и происходит процесс регулировки

Техническое состояние цепи имеет огромное значение для работы всей системы. Если по какой-то причине велосипедная цепь растягивается либо деформируется, это не может не сказаться отрицательно на работе всего трансмиссионного узла. Чтобы этого не произошло, цепь нужно периодически снимать и чистить, а после устанавливать правильное положение. Существуют замковые и беззамковые модели велосипедных цепей. Они различаются между собой способами разъема. Чтобы снять замковую цепь достаточно найти звено с замочком и разъединить его с помощью отвертки. Беззамковую велосипедную цепь разъединяют с помощью выжимки. Этот инструмент помогает вытолкнуть ось звена и произвести разъём. Если она по какой-то причине перекашивается, это может отрицательно повлиять на процесс переключения скоростей.

Одним из лучших производителей велосипедных деталей, в том числе и переключателей скоростей, является японская компания Shimano, зарекомендовавшая себя выпуском продукции, в которой японское качество сочетается бюджетной с ценой. Переключатели скоростей, выпущенные компанией Shimano (рис. 3) подходит для любых видов велосипедов. Переключатели скоростей компании Shimano устанавливают, как на обычных велосипедах прогулочного типа, так на горных и трековых велосипедах с коробками передач до 33 скоростей.

Ещё одним признанным лидером на рынке является компания Sram. Продукцию этой фирмы применяют на велосипедах категории сити байк, а также на спортивных велосипедах. Продукция Sram имеет хорошее качество и доступную цену для любителей велоспорта.

Каждый владелец велосипеда, предпочитающий этот вид транспорта остальным, обязан разбираться переключении его скоростей. Считается что чем больше скоростей у велосипеда, тем этот велосипед лучше. Но на самом деле скорость только позволяет повысить качество маневрирования и выжать из возможностей велосипеда максимум, так тогда всё зависит от динамических усилий человека, едущего на велосипеде. Обычные велосипеды имеют по сравнению со скоростными, более простое устройство. С таким велосипедом меньше мороки, но возможности у него также меньше. В трансмиссионном узле таких велосипедов находится всего две звезды: одна большая и одна маленькая. Многоскоростные велосипеды, которые обрели популярность в последнее время, имеют в своих трансмиссионных блоках два комплекта звёзд: передний и задний. Каждая кассета состоит из звезд разной величины. Чтобы правильно переключать передачи, нужно запомнить несколько основных правил:

Если ваш велосипед не оснащен планетарной втулкой, переключать скорости на нём нужно только во время движения, иначе существует опасность повредить велосипед.
Во время переключения передач не стоит применять значительное динамические усилия, чтобы исключить опасность порыва цветы желательно переключать передачи последовательно, не делая резких рывков.

Как настроить задний переключатель скоростей

Все работы по настройке заднего переключателя скоростей удобно проводить, когда заднее колесо велосипеда приподнято вверх. Для этого можно воспользоваться подножкой (если таковая предусмотрена конструктивно), либо установить двухколесное транспортное средство на обычной гладильной доске, либо воспользоваться помощью друга.

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Сначала необходимо установить цепь на среднюю звездочку спереди, а на самую маленькую звездочку – сзади. Теперь внимательно осматриваем задний перебрасыватель – его нужно тщательно очистить от грязи, застрявших травинок и палочек. Цепь отмывается и смазывается, кассета не просто очищается от грязи, но и продувается от пыли – даже эти простейшие манипуляции приведут к улучшению работы заднего переключателя скоростей на велосипеде.

Освобождение тросика

Чтобы это осуществить, достаточно до упора вкрутить винты натяжения на заднем перебрасывателе и на руле возле манетки, а затем вытянуть тросик из зажимного винта крепления.

Специалисты не рекомендуют полностью снимать освобожденный тросик велосипеда, но вот осмотреть его на предмет повреждений (в случае их обнаружений, трос придется полностью заменить) и тщательно смазать его, предварительно очистив от грязи, нужно обязательно.

Установка предела хода на самую маленькую звездочку

Для этого нужно присесть сзади велосипеда и проворачивать регулировочный винт с маркировкой «Н», одновременно с этим перебрасыватель устанавливается так, чтобы и ролики, и самая маленькая звездочка в колесе находились на одной линии.

Обратите внимание: в осуществлении этого процесса есть одна хитрость – если велосипед достаточно долго эксплуатируется и перебрасыватель не отличается новизной, то качественно отрегулировать его можно, выставив рамку не по прямой линии, а сместив ее вправо от колеса буквально на 1-2 мм. Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно

Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно.

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.

Стоит отметить, что процесс регулировки натяжения троса занимает несколько минут – достаточно настроить правильный переход только между двумя соседними звездочками, а все остальное будет работать автоматически.

Обратите внимание: в некоторых моделях велосипедов для тросика в зажиме предусмотрена канавка – проследите при регулировке, чтобы он лег точно в нее, а не был пережат в неправильном положении

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.

Обратите внимание: в данном случае, если перебрасыватель уже сильно изношен, для облегчения процесса установки/регулировки нужно сместить его рамку по направлению к колесу. Во многих случаях именно такого минимального смещения рамки и не хватает для перебрасывания цепи в нужное положение

Регулировка натяжителя цепи

Процесс этот простой и даже неопытный велосипедист, далекий от принципа ремонта своего транспортного средства, справится с ним за несколько минут. Что нужно сделать:

Цепь переводится на самую маленькую звездочку спереди и самую большую сзади.
Обращаем внимание на вращение роликов натяжителя – если в момент перебрасывания цепи он задевается за звезду в кассете, то нужно закрутить винт натяжения цепи. Путем этого действия устанавливается зазор между цепляющимися элементами в 5 мм.
Цепь переставляется на самую большую звездочку спереди и самую маленькую сзади, попутно проверяется уровень натяжения цепи в таком положении.

Как настроить задний переключатель скоростей

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Освобождение тросика

Установка предела хода на самую маленькую звездочку

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.

Регулировка натяжителя цепи

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов
Место	Имя	Записано	Баллы	Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

С ответом
С отметкой о просмотре

Когда и зачем настраивать велосипед?

Всем привет! Хочу досконально пройтись по теме «Настройки велосипеда своими руками в домашних условиях». У людей на эту тему возникает слишком много вопросов, и меня часто спрашивают, как настроить те или иные узлы велосипеда. Поэтому я решил написать полноценную статью для всех.

Когда нужно проводить осмотр?

В первую очередь, после покупки обязательно стоит проверить все узлы велосипеда, даже если покупали в магазине. В магазинах обычно не заморачиваются с настройкой, делают так, чтобы крутилось, да и ладно. Далее мы с вами разберем процесс проверки и настройки пошагово.

Во-вторых, следует производить техосмотр хотя бы раз в месяц, во избежание травм при неожиданной поломке. Лучше, конечно, осматривать велосипед после каждой покатушки. Нет-нет, осматривать каждый раз нужно лишь визуально! Не стоит перебирать всю систему постоянно! Каждый раз нужно лишь протирать пыль, грязь, убирать траву. Особенно это касается вилки и осей.

В-третьих, осмотр необходимо делать перед каждым сезоном! Это особенно важно, так как за зиму могла появиться коррозия и разъесть что-либо важное, хотя на современных велосипедах обычно такого не происходит, но пренебрегать сезонным осмотром не стоит

Зачем нужен осмотр и настройка компонентов?

При небрежном отношении к своему транспорту со временем все узлы изнашиваются. Начинают плохо работать или вообще перестают это делать. В лучшем случае, Ваш верный конь будет устало скрипеть на всю округу, тяжело ехать и плохо тормозить. А вот в худшем, в самый неподходящий момент может отвалиться важная деталь, и Вы получите травмы, хорошо, если не серьезные.

Вот для того, чтобы Ваш двухколесный конь резво скакал и хорошо работал, не издавал завывающих, страшных звуков, и нужна профилактика и настройка всех узлов велосипеда. При должном обслуживании он будет служить и приносить удовольствие, долго и счастливо.

Осмотр и проверка трансмиссии

Далеко не всегда плохое переключение скоростей связано с настройкой переключателя. Дело может быть в каких-то механических повреждениях, в затруднённом скольжении тросика, в неправильной установке переключателя или рубашки. Прежде чем начинать настраивать (или регулировать) переключатель скоростей, нужно всё это проверить. Иначе потом может оказаться что мы сбили правильную регулировку или что переключатель никак не настраивается из-за погнутого крепления.

Что нужно проверить:

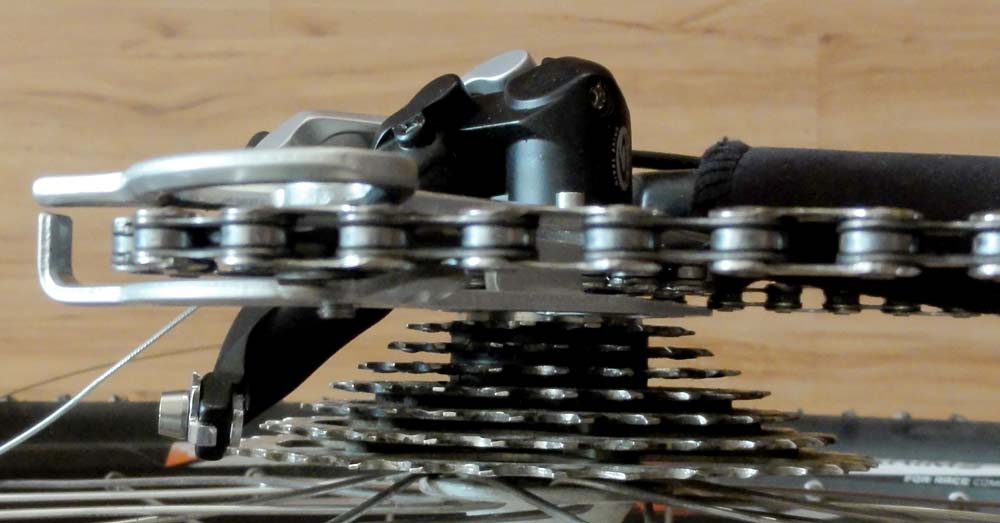

Рамка натяжителя цепи должна располагаться параллельно звёздам кассеты

Если это не так, то скорее всего погнут петух (крепление заднего переключателя к раме), либо сама рамка. Петух – это своеобразный предохранитель, который в случае сильного удара по переключателю деформируется или ломается, но зато «ценой своей жизни» не даёт повредить раму. В случае если он погнут, то ровно выправить его самостоятельно может быть достаточно сложно. Возможно для этого понадобится обратиться для ремонта в мастерскую или купить новый (хотя найти такой же бывает достаточно сложно).

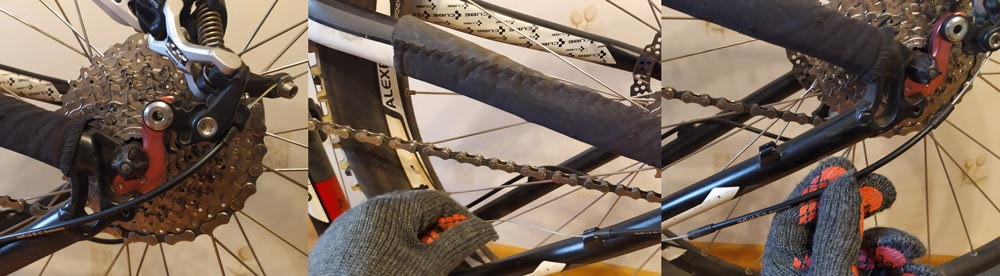

1. Скольжение тросика в рубашке не должно быть затруднено

Внешний осмотр может не выявить проблемы, поэтому можно высвободить рубашку из посадочных креплений на раме и вручную проверить как хорошо скользит тросик. Для этого переключитесь на самую большую звезду кассеты и сбросьте несколько передач манеткой не вращая педали. Таким образом натяжение тросика ослабнет и можно будет высвободить рубашку, проверить состояние её и тросика переключения скоростей и очистить в случае необходимости.

Если всё в порядке, то поставьте рубашки на место и включите на манетке обратно первую передачу. Убедитесь, что все отрезки рубашки стоят в своих посадочных местах и не выскочили.

Не должно быть сильного люфта переключателя и роликов, а также большого износа зубьев

Если переключатель уже не новый, нужно проверить чтобы у него не было люфта. Пошевелите параллелограмм и ролики и убедитесь что зубцы роликов не сношены, иначе желательно будет их заменить. Небольшой люфт роликов может присутствовать, но цепь не должна касаться рамок натяжителя.

На видео у переключателя присутствует сильный люфт параллелограмма и роликов, зубцы ролика сильно изношены. Хорошо настроить такой переключатель не получится.

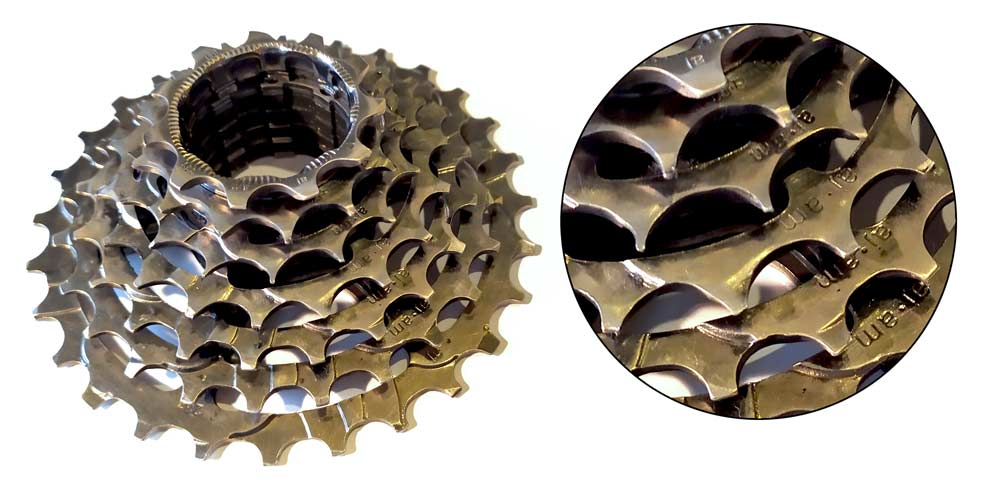

Не должно быть большого износа зубьев звёзд кассеты

На фото видно, что зубья 4, 5 и 6-й звёзд очень сильно изношены. При сильном износе зубьев, кассету (и цепь тоже) нужно будет заменить.

Итак, с самыми частыми неисправностями разобрались, теперь давайте перейдём к настройке переключателей скоростей велосипеда. Нужно только отметить, что настройку очень желательно проводить на чистой трансмиссии – грязь на цепи, звёздах и роликах может усложнить задачу.

Настраиваем задний переключатель велосипеда самостоятельно

Настройка заднего переключателя на велосипеде — это процесс, который многим кажется очень сложным и доступным лишь опытным механикам. На деле оказывается что не все так ужасно сложно и разобраться с этой процедурой может каждый.

Более того, регулировать правильность работы заднего механизма переключения скоростей на велосипеде нужно довольно часто. И лучше этому научиться самому, чем терпеть несносные трески и проскоки цепи на пути к мастерской.

Мы подготовили для вас инструкцию, которой пользуемся сами, уверяем — у вас все получиться! Итак, поехали:

Максимально ослабьте трос заднего переключателя, для этого переключитесь на самую скоростную передачу (маленькая звезда сзади), и закрутите все винты, регулирующие натяжение троса. Если присутствует слишком сильное провисание или ослабление, открутите фиксирующий винт на заднем переключателе и немного протяните трос.
Проверьте работу заднего переключателя приподняв колесо от земли и спокойно вращая педали вперед-назад. Если же цепь в таком положении заднего переключателя норовит соскочить вниз с самой маленькой звезды, настройте нижнее положение переключателя винтом с отметкой H — потихоньку вкручивайте его. Если наоборот, при ослабленном тросике цепь пытается перескочить выше на большую звезду, тогда выкрутите регулировочный винт H.
Сделайте один щелчок шифтером, чтобы сменить передачу на более легкую. Если задний переключатель не перевел цепь на следующую звезду, подкрутите регулировочный винт на переключателе против часовой стрелки, это заставит переключатель двигать цепь левее, тем самым перекидывая её на одну звезду выше. Важно! На каждой передаче верхний ролик заднего переключателя должен быть в одной плоскости с той звездой, которая соответствует установленной скорости на шифтере.
Если же цепь перешла на нужную звездочку и норовить перепрыгнуть дальше или же сразу перескочила через одну звезду — проверните регулирующий винт по часовой стрелке. Это немного ослабит трос и заставит задний переключатель двигаться правее, тем самым сдвигая цепь на правильную передачу.
Установите самую легкую передачу на шифтере, что соответствует самой большой звезде сзади. Если задний переключатель пытается сбросить цепь в сторону спиц — ограничите его движение закрутив винт L. Ну а если наоборот, что-то мешает сменить скорость на самую легкую (на шифтере не происходит щелчок или происходит но цепь не может запрыгнуть на последнюю звезду), наоборот, выкрутите винт L.
Быстро вращая педали вперед, проверьте работу заднего переключателя на каждой передаче в сторону набора и сброса. Если возникают проблемы при смене скоростей вверх или вниз, повторите пункты 3 и 4.

Но, как говорится, лучше один раз увидеть:

Настраивая задний переключатель на велосипеде учтите

цепь должна быть очищена и смазана, в таком случае она становиться намного эластичнее и с легкостью двигается переключателем в нужную сторону;
рубашки подводящие трос от манетки (моноблока) к заднему переключателю не должны иметь слишком больших изгибов или заходить под очень острым углом. Таким образом будет затрудняться движение троса внутри рубашек, а на регулировку заднего переключателя можно потратить уйму времени так и не добившись результата;
рамка заднего переключателя должна быть строго параллельна звездам (колесу). Если имело место падение на правую сторону или вы просто зацепились за что-то задним переключателем, это могло согнуть серьгу, которая крепит переключатель и сбить его настройку;
проверьте, нет ли посторонних предметов между звездами сзади. Часто бывает что в кассету (трещотку) набивается трава, сорняк, грязь, а иногда даже проволока и это препятствует цепи занять свое правильное положение;
проверьте, не растянута ли цепь велосипеда? Часто случается что владелец пропустил момент когда нужно было сменить цепь, в таком случае не исключены перебои в работе заднего переключателя;

Настройка заднего переключателя с обратной тягой

Принцип работы задних переключателей с обратной тягой абсолютно идентичен обычным. За исключением направления в котором происходят натяжение его лапки. В таком случае, регулировку заднего переключателя стоит начинать с самой легкой передачи (наибольшая звезда сзади), а все остальные процедуры одинаковы.

Как видите, настроить задний переключатель на велосипеде не так уж и сложно. Главное — разобраться в его устройстве, иметь нужные инструменты и несколько раз прочитать нашу инструкцию. А если у вас возникли трудности — смело обращайтесь к нам, мы подскажем как быть в вашей ситуации.
