Настройка переднего и заднего переключателя скоростей shimano на велосипеде

Технология замены передней перекидки

Если передний переключатель неверно установлен на раме велосипеда, то отрегулировать его не получится. Раз уж назревает разговор о методологии монтажа, уместно обсудить и суть демонтажных мероприятий.

Как снять

Без рассоединения цепки здесь не обойтись. Эту процедуру мы уже подробно изучали в материале, как поменять цепь на велосипеде с переключаемыми передачами . Если нет замка, то потребуется выжимка. Но в дальнейшем мы советуем не отказываться от такой удобной вещицы как замочек для цепи.

Снятый цепок желательно вымыть

Важно подобрать средства, о чем мы не раз упоминали в соответствующей публикации. Хотя итог исследования технологии, чем и как почистить велосипедную цепь в домашних условиях , впечатлил

Мы пришли к тому, что удобней всего это сделать струей высокого давления, причем прямо на велосипеде.

Отсоединить от нее трос.
Рассоединить хомут крепления к раме.

Как установить

Закрепляя дерейлер на раме, не спешите наглухо затягивать хомут его крепления. Во-первых, в случае с тонкостенной баттированной рамой чрезмерная затяжка приведет к тому, что подседельная труба погнется. Во-вторых, перекидка еще не выставлена относительно звезд.

Правильно поставить – это значит выполнить два требования:

Рамка должна быть параллельна звездам.
Между зубьями самой большой передней звезды и рамочной конструкцией должен быть зазор в районе 2 мм, но не более 3 мм.

Теперь затягивайте хомут, соблюдая разумный момент, и ставьте цепь.

Внимание! Помните о том, что фронтальные перекидки различаются между собой. Поэтому при выборе новой учитывайте такие моменты:

Количество зубьев на каждой звезде системы.
Тип тяги: верхняя или нижняя (определяет подвод тросика – снизу рамы или сверху).

Методика: как правильно настроить на велосипеде задний переключатель скоростей Шимано?

Процедура ремонта и отладки узлов цепной передачи должна проводиться на чистой веломашине. Обязательно следует поднять заднее колесо, для чего подвешивают раму на крючке или же готовят специальную подставку.

Подготовительный процесс

Как сказано выше, грамотную настройку предваряет тщательная очистка. Иногда даже такая процедура способна благотворно повлиять на работоспособность механизмов. Технологические моменты подготовительных работ заключаются в следующем:

Почистить переключатель и кассету звездочек.
Очистить от старой смазки ролики натяжителя.
Вымыть и смазать цепь.

Далее нужно освободить торос, для чего винты натяжения у манетки и на заднем перебрасывателе вкручивают до упора. Тросик из зажимного винта следует вытянуть, но снимать его вовсе не обязательно. Не помешает осмотреть его с целью обнаружения повреждений и при необходимости обработать смазкой.

Как наладить ограничитель высоких передач?

Для юстировки цепь устанавливают в положение высокой передачи, когда задействованы самая малая звезда сзади и большая спереди

Для тех, кто интересуется, как на горном велосипеде настроить задний переключатель скоростей, важно запомнить – суть юстировки заключается в установке задней маленькой звезды в одну линию с роликами натяжителя. Реализация этой задачи осуществляется за счет вращения регулировочного винта H:

по часовой стрелке – рамка отклоняется в сторону большой звездочки;
против часовой стрелки – рамка смещается к внешней стороне.

Как отрегулировать ограничитель низких передач?

Функционал ограничительного винта L состоит в предотвращении переброса цепи за пределы большой звезды. Неправильная наладка может привести к заклиниванию цепи в промежутке между звездой и спицами или невозможности включения низкой передачи.

Перед процедурой наладки нужно установить цепь так, чтобы она находилась сзади на большой звездочке, а спереди – на маленькой. Винт L максимально выкручивается, чтобы переключатель двигался без ограничений. Цель настройки – выставить ролики натяжителя и большую заднюю звезду в одну плоскость. Задача выполняется при помощи вращения винта L:

по часовой стрелке – узел перебрасывателя смещается в сторону малой звездочки;
против часовой стрелки – узел перемещается в сторону колеса.

Как отладить натяжение троса?

Технологический процесс прост – достаточно отладить переход между двумя соседними звездами, индексная система смены передач устроена так, что переключение будет отрегулировано на всех звездах кассеты:

натянуть трос рукой и зафиксировать его крепежным болтом;
окончательная наладка осуществляется вращением пустотелого винта с барабаном (позиция 2 на рисунке), цепь должна легко переходить с одной звезды на другую и обратно при одном нажатии на манетку.

По завершении регулировки заднего переключателя скоростей Shimano на горном велосипеде следует надежно натянуть и закрепить тросик

Важно, чтобы он лег в направляющую канавку. Если работы выполнены правильно, то при вращении педалей цепь работает бесшумно и не соскакивает в сторону

Настройка натяжителя цепи

Натяжитель представляет собой узел перебрасывателя, который обеспечивает оптимальную жесткость цепной передачи. Чрезмерное натяжение не только затрудняет передвижение цепи, но и изнашивает систему переключения передач. Ослабленное же состояние препятствует четкому переходу.

Отладка узла натяжителя выполняется по схеме:

Установить цепь сзади на самую большую звездочку, а спереди – на самую малую.
Если при передвижении цепи ролик натяжителя задевает кассету, то нужно закрутить винт натяжения (позиция 3 на рисунке) так, чтобы зазор между ними составлял около 5 мм.
Установить цепь сзади на самую маленькую звездочку, а спереди – на самую большую, и повторить операцию, описанную в пункте 2.

Настройка заднего переключателя скоростей

Первым делом нужно удостовериться, что переключатель не согнут В идеале натяжитель цепи, т.е. лапка с двумя роликами, расположенная внизу заднего переключателя, должна быть параллельна звездам кассеты. В противном случае, можно предположить, что погнут петух (крепление переключателя к раме), а не переключатель. Его следует выпрямить, а сделать это довольно просто — достаточно потянуть за переключатель.

Категорически запрещено тянуть за один натяжитель цепи потому, что он может деформироваться до того момента, как петух примет нужную форму. Натяжитель привести в нормальную форму будет очень не просто. Желательно его выпрямить, воспользовавшись рекомендациями, описанными в статье «Выпрямляем погнутый петух».

Далее можно начинать настройку. Для начала необходимо выбрать большую скорость, которая позволит цепи размещаться на наименьшей звезде кассеты (блок звезд, расположенный на заднем колесе). На переключателе размещены 2 винта, которые имеют разные маркировки H и L (см. картинку). Теперь надо отыскать винт H (High) и покрутить его, добившись такого положения, чтобы ролик переключателя стал на одной линии с меньшей звездой. Теперь можно менять скорость на меньшую (самая большая кассета). Находим и крутим винт L (Low) до тех пор, пока ролик не выровняется с большой звездой.

Установить на манетке заднего переключателя максимальную скорость и натянуть трос. Следует удостовериться, что тросик принял точное положение в канавке у фиксирующего болта (см. картинку, обозначение 1), а после этого затянуть его с хорошим натяжением. Если при повышении скорости во время езды на велосипеде с трудом включаются высокие передачи, то рекомендуется ослабить натяжение троса регулятором (см. картинку, обозначение 2). Если при движении велосипеда скорость тяжело понизить, то трос следует наоборот натянуть, выкручивая при этом регулятор натяжения. Если обвеска байки имеет достаточно высокую стоимость, то регулятор имеется и на манетке. В этом случае регулировать натяжение тросика можно и в движении.

Теперь можно переходить к последнему этапу регулировки. Для этого необходимо установить спереди цепь на маленькую, а сзади на звезду максимального размера, после чего прокрутить педали назад. Затем верхний ролик заднего переключателя, крутя винт натяжения (см. картинку, обозначение 3) , привести максимально близко к звезде, но так, чтобы он не прикасался к ней.

Эти действия необходимо выполнять для того, чтобы добиться плавного переключения скоростей. Установить максимальную скорость (спереди большая звезда, сзади минимального размера) и удостовериться, что при таком положении ролика не происходит контакта звезды кассеты. У переключателей, имеющих небольшую стоимость, может отсутствовать такая регулировка. После этого рекомендуется смазка цепи велосипеда.

Как настроить задний переключатель скоростей

Все работы по настройке заднего переключателя скоростей удобно проводить, когда заднее колесо велосипеда приподнято вверх. Для этого можно воспользоваться подножкой (если таковая предусмотрена конструктивно), либо установить двухколесное транспортное средство на обычной гладильной доске, либо воспользоваться помощью друга.

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Сначала необходимо установить цепь на среднюю звездочку спереди, а на самую маленькую звездочку – сзади. Теперь внимательно осматриваем задний перебрасыватель – его нужно тщательно очистить от грязи, застрявших травинок и палочек. Цепь отмывается и смазывается, кассета не просто очищается от грязи, но и продувается от пыли – даже эти простейшие манипуляции приведут к улучшению работы заднего переключателя скоростей на велосипеде.

Освобождение тросика

Чтобы это осуществить, достаточно до упора вкрутить винты натяжения на заднем перебрасывателе и на руле возле манетки, а затем вытянуть тросик из зажимного винта крепления.

Специалисты не рекомендуют полностью снимать освобожденный тросик велосипеда, но вот осмотреть его на предмет повреждений (в случае их обнаружений, трос придется полностью заменить) и тщательно смазать его, предварительно очистив от грязи, нужно обязательно.

Установка предела хода на самую маленькую звездочку

Для этого нужно присесть сзади велосипеда и проворачивать регулировочный винт с маркировкой «Н», одновременно с этим перебрасыватель устанавливается так, чтобы и ролики, и самая маленькая звездочка в колесе находились на одной линии.

Обратите внимание: в осуществлении этого процесса есть одна хитрость – если велосипед достаточно долго эксплуатируется и перебрасыватель не отличается новизной, то качественно отрегулировать его можно, выставив рамку не по прямой линии, а сместив ее вправо от колеса буквально на 1-2 мм. Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно

Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно.

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.

Стоит отметить, что процесс регулировки натяжения троса занимает несколько минут – достаточно настроить правильный переход только между двумя соседними звездочками, а все остальное будет работать автоматически.

Обратите внимание: в некоторых моделях велосипедов для тросика в зажиме предусмотрена канавка – проследите при регулировке, чтобы он лег точно в нее, а не был пережат в неправильном положении

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.

Обратите внимание: в данном случае, если перебрасыватель уже сильно изношен, для облегчения процесса установки/регулировки нужно сместить его рамку по направлению к колесу. Во многих случаях именно такого минимального смещения рамки и не хватает для перебрасывания цепи в нужное положение

Регулировка натяжителя цепи

Процесс этот простой и даже неопытный велосипедист, далекий от принципа ремонта своего транспортного средства, справится с ним за несколько минут. Что нужно сделать:

Цепь переводится на самую маленькую звездочку спереди и самую большую сзади.
Обращаем внимание на вращение роликов натяжителя – если в момент перебрасывания цепи он задевается за звезду в кассете, то нужно закрутить винт натяжения цепи. Путем этого действия устанавливается зазор между цепляющимися элементами в 5 мм.
Цепь переставляется на самую большую звездочку спереди и самую маленькую сзади, попутно проверяется уровень натяжения цепи в таком положении.

Правильная установка переднего переключателя

Начинать настройку переднего переключателя можно только после регулировки заднего переключателя. Установка является начальным этапом регулировки переключателя скоростей

Очень важно сделать это правильно

перед тем, как устанавливать переключатель, необходимо провести инспекцию состояния составляющих деталей и при необходимости очистить их от загрязнений и смазать.
Далее следует настроить расположение переднего переключателя скоростей. На раме он должен быть расположен вдоль под трубы под седлом.
Выставить угол поворота параллельно ведущей звезде на передней кассете трансмиссионного узла.
Далее нужно отрегулировать зазор между нижней стороной рамки переключателя и верхней линии зубцов большой шестеренки. Зазор должен быть минимальным.
Отрегулировать степень натяжения троса.
Расположить цепь близко к внутренней стороне рамки.

Также стоит уделить внимание настройке цепи. Велосипедная цепь — это очень важный элемент, с помощью которого передается импульс с одной звезды на другую и происходит процесс регулировки

Техническое состояние цепи имеет огромное значение для работы всей системы. Если по какой-то причине велосипедная цепь растягивается либо деформируется, это не может не сказаться отрицательно на работе всего трансмиссионного узла. Чтобы этого не произошло, цепь нужно периодически снимать и чистить, а после устанавливать правильное положение. Существуют замковые и беззамковые модели велосипедных цепей. Они различаются между собой способами разъема. Чтобы снять замковую цепь достаточно найти звено с замочком и разъединить его с помощью отвертки. Беззамковую велосипедную цепь разъединяют с помощью выжимки. Этот инструмент помогает вытолкнуть ось звена и произвести разъём. Если она по какой-то причине перекашивается, это может отрицательно повлиять на процесс переключения скоростей.

Одним из лучших производителей велосипедных деталей, в том числе и переключателей скоростей, является японская компания Shimano, зарекомендовавшая себя выпуском продукции, в которой японское качество сочетается бюджетной с ценой. Переключатели скоростей, выпущенные компанией Shimano (рис. 3) подходит для любых видов велосипедов. Переключатели скоростей компании Shimano устанавливают, как на обычных велосипедах прогулочного типа, так на горных и трековых велосипедах с коробками передач до 33 скоростей.

Ещё одним признанным лидером на рынке является компания Sram. Продукцию этой фирмы применяют на велосипедах категории сити байк, а также на спортивных велосипедах. Продукция Sram имеет хорошее качество и доступную цену для любителей велоспорта.

Каждый владелец велосипеда, предпочитающий этот вид транспорта остальным, обязан разбираться переключении его скоростей. Считается что чем больше скоростей у велосипеда, тем этот велосипед лучше. Но на самом деле скорость только позволяет повысить качество маневрирования и выжать из возможностей велосипеда максимум, так тогда всё зависит от динамических усилий человека, едущего на велосипеде. Обычные велосипеды имеют по сравнению со скоростными, более простое устройство. С таким велосипедом меньше мороки, но возможности у него также меньше. В трансмиссионном узле таких велосипедов находится всего две звезды: одна большая и одна маленькая. Многоскоростные велосипеды, которые обрели популярность в последнее время, имеют в своих трансмиссионных блоках два комплекта звёзд: передний и задний. Каждая кассета состоит из звезд разной величины. Чтобы правильно переключать передачи, нужно запомнить несколько основных правил:

Если ваш велосипед не оснащен планетарной втулкой, переключать скорости на нём нужно только во время движения, иначе существует опасность повредить велосипед.
Во время переключения передач не стоит применять значительное динамические усилия, чтобы исключить опасность порыва цветы желательно переключать передачи последовательно, не делая резких рывков.

Подбор правильных сочетаний звёзд

Опытные велосипедисты подбирают удачные сочетания звёзд для комфортной езды в зависимости от той или иной модели велосипеда. Наиболее распространённым сочетанием для езды в условиях города или же асфальтированной трассы является тандем 4-й и 8-й задней звезды.

Если же вы собираетесь выехать на просёлок или же покататься по пересечённой местности, вам потребуется сочетание ведущей звезды с ведомыми, начиная с 3-й и заканчивая 6-й. Такое же сочетание пригодиться и в том случае, если вы хотите добавить себе нагрузку во время езды по трассе.

При этом езда в гору требует сочетания малой ведущей звезды с ведомыми с 1-й по 3-ю. В этом случае усилия, передаваемые на педали велосипедистом, будут минимальными, но придётся вращать их чаще.

Подбирайте передачу задним переключателем, чтобы не было сильной нагрузки на ноги

Кроме того, стоит запомнить ещё одно правило эксплуатации велосипеда, оснащённого переключателем скоростей: как только вы услышите при движении посторонние звуки, необходимо сразу же прекратить движение и проверить переключатель на предмет наличия неисправностей. При этом нужно уметь отличать звуки, сопровождающие переключение скоростей, от звуков, издаваемых при поломке.

Необходимая терминология

Чтобы разобраться в процессе самостоятельной регулировки переключателя скоростей, необходимо знать определение некоторых специфических терминов, иначе в инструкции будет трудно разобраться.

Что нужно запомнить:

Переключатель скоростей (перекидка). Это элемент трансмиссии, который отвечает конкретно за переключение скоростей. Если же имеется задняя перекидка, то она еще выполняет роль поддержки натяжения цепи велосипеда. Можно описать перекидку (заднюю и переднюю) следующим образом: это параллелограммный механизм, оснащенный мощной возвратной пружиной, на котором зафиксирована рамка. Задний переключать имеет внутри рамки два ролика – если уровень натяжения троса повышается, то рамка сдвигает цепь на большие звезды, а если это натяжение троса уменьшается, то цепь с помощью рамки смещается в сторону малых звезд. Точно также работает механизм и переднего переключателя.

Манетка. Она предназначена для переключения скоростей посредством изменения уровня натяжения тросика. Чаще всего манетка находится на руле, но в некоторых моделях велосипедов она может располагаться и на нижней трубе треугольника рамы

Обратите внимание:манетки и переключатели скоростей имеют общее соединение на руле (это обеспечивается тросом) и покрыты кожухом-рубашкой.

Кассета. Так именуют задний узел трансмиссии, который состоит из звезд разной величины (разного диаметра и с разным количеством зубьев) и устанавливается на барабан задней втулки

Если модель велосипеда старая, то вместо барабана в задней втулке используется трещотка.

Петух. Это металлическая деталь, которая способствует сохранению целостности рамы и заднего переключателя в случае, когда транспортное средство было подвержено удару. Петух всегда крепится на раму, а на эту металлическую деталь уже крепится перекидка. Когда происходит удар, то ломается как раз этот самый петух, а рама и переключатель скоростей (перекидка) остаются целыми.

Система. Так называют передний узел трансмиссии, который состоит из звезд разного диаметра и с разным количеством зубьев. Эти звезды скреплены между собой и шатунами специальными полыми болтами на шатунах, но нужно знать, что в дешевых велосипедах полые болты отсутствуют – звезды и шатуны между собой скреплены клепками.

Как производится настройка заднего переключателя скоростного велосипеда Шимано: подробная инструкция

Среди новичков бытует мнение, что лучше не лезть в механизм переключения. Аргумент – не умею, все собью. Однако бояться нечего – самостоятельная регулировка тормозов на горном байке не сложнее наладки трансмиссии. К тому же, индексная система переключения передач сконфигурирована таким образом, что сломать ее нельзя. Процесс стоит начинать с подготовительных мероприятий.

Подготовка к операции

Грамотная наладка немыслима без очистки механизмов. Иногда достаточно тщательной чистки привода для перевода перебора передач в адекватное русло. Очистительные мероприятия заключаются в следующем:

Почистить перебрасыватель и кассету.
Вымыть цепь и нанести на нее смазку.
Отмыть ролики от старой смазки.

В завершение подготовительного этапа настройки переключателя задней трансмиссии Шимано производится отсоединение дерейлера от троса – выкручивается винт и тросик отводится в сторону (снимать его не обязательно). Перед этой операцией установить самые маленькие звезды сзади и спереди, руководствуясь рекомендациями, как правильно переключать передачи на велосипеде без вреда механизмам.

Технология регулировки заднего переключателя на примере Shimano Tourney

Для полноценной отладки механизма специалисты рекомендуют снимать цепь. Это общий случай. Вникнув же в суть проблемы потери работоспособности, эта манипуляция может и не потребоваться.

Начальная настройка

Суть базовой наладки – выставить граничные положения переключателя. В этом случае желательно цепочку снять – так будет удобнее. Став сзади велосипеда, выполняем такие операции:

Винтом регулировки ограничения самой высокой передачи (Н) добиться расположения в одной плоскости роликов перебрасывателя и самой маленькой звезды кассеты. Есть один секрет – если устройство не новое и располагает люфтами, ролики выставляются не в одну линию с крайней звездой кассеты, а со смещением от втулки буквально на волосок.
Преодолевая усилие пружины, переместить рукой дерейлер в крайнее левое положение (ближе к втулке) и, вращая винт L, обеспечить совмещение плоскости роликов с линией самой большой звездочки. Опять же, если наблюдалось затрудненное перебрасывание на заднюю звезду с наибольшим количеством зубьев, переключатель стоит сместить на несколько микрон ближе к спицам.
Поставить цепь.

Окончательная регулировка

Перечисленные переходы обязательно выполняются при установке нового «переклюка». Отдельную актуальность базовая наладка может приобрести в случае глубокой ревизии привода, рубашек и тросов, но не всегда. Главный критерий возникновения потребности в регулировке ограничительных точек – нарушение четкости перехода цепи в крайние положения.

Дополнительные приспособления

Обычно настройка на нормальную работу заднего переключателя Шимано ограничивается быстрой подналадкой. Для ее выполнения необходимо вывесить заднее колесо, для чего потребуется одно из перечисленного:

Ремотная стойка.
Подставка для заднего колеса.
Гладильная доска.
Помощь друга.

Теоретические и практические аспекты юстировки

Суть окончательной регулировки или подналадки в процессе эксплуатации – задать требуемое для отличной работы манетки натяжение троса. Добиться этого можно путем совершения таких манипуляций:

Натянуть рукой трос и затянуть винт на переключателе. Тросик должен попасть в канавку шайбы болта.
Выставить на штифтере задней трансмиссии вторую передачу.
Откручивать барабан натяжения троса, находящийся либо на манетке, либо на перебрасывателе до тех пор, пока цепь не будет уверенно находиться на второй звезде (натягивать тросик).
Проверить четкость перебора передач, переключаясь с первой на вторую и обратно. Если цепочка плохо переходит со второй на первую – натянуть трос. В обратной ситуации – ослабить натяжение тросика.

Конструкция системы SIS Index такова, что отрегулировав переключение на двух звездах, автоматически настраивается корректный переброс на всем пакете.

Регулируем положение переключателя над звездами.

Теперь подсоединяем на место трос переключения передач. Гайку регулировки длины троса (он находится между рубашкой и переключателем) на переключателе закручиваем до упора. Гайку регулировки на манетке (на руле, находится между рубашкой и манеткой) тоже закручиваем до упора. Сам трос просто натягиваем “от руки” и закрепляем под крепежным болтом под шестигранник.

Затем, чтобы настроить задний переключатель, щелкаем манеткой два (допустим) раза. В результате ролик должен оказаться (по уму) над третьей звездой. Но, скорее всего, у вас будет так, как на фото ниже

Трос натянут недостаточно – переключатель не доходит до 3-й звезды. Для регулировки используем гайку регулировки натяжения троса между рубашкой и переключателем.
Понемногу откручиваем гайку натяжения троса на рубашке, щелкаем манеткой туда-сюда и проверяем положение заднего переключателя на 3-й звезде. Ролик должен оказаться точно над ним. После каждого подкручивания гайкой – прощелкиваем манеткой до минимума – а потом обратно. Чтобы исключить провисы троса в рубашке – бывает и такое.

Как только вы точно выставите ролик над одной из звезд – он автоматически будет точно перемещаться и между другими звездами.

Если правильно отрегулировать задний переключатель – то направляющий ролик всегда будет точно над каждой из звездочек кассеты Прощелкиваем по всему диапазону и убеждаемся, что смогли корректно произвести настройку.

Исключение бывает в том случае, если сам переключатель сильно выработан. Он может быть поведен, перекошен, может погнулся петух между переключателем и рамой. В результате, придется искать какое-то среднее положение. Чтобы и внизу более-менее попадало на звезды, и вверху.

После этого надеваем обратно цепь – крутим педали (велик же еще вверх колесами?). Щелкаем переключателем туда-сюда, крутим педали, опять щелкаем. Наслаждаемся видом перебегающей по кассете цепи. Этим можно заниматься еще минут 10-15, поверьте, не надоедает

Регулировка и настройка переднего переключателя скоростей

Настоятельно рекомендую перед тем как начать настройку/регулировку переднего переключателя настроить задний переключатель, чтобы у вас все корректно работало. Данная инструкция подойдет для настройки всех марок и моделей передних переключателей: Shimano, Sram, Microshift, Campagnolo и других.

Прежде чем начать регулировку переднего переключателя

Перед тем как начать настройку переднего переключателя убедитесь, что у вас выполняются следующие условия:

Используются звезды под переключение. Данные звезды имеют специальную форму, зацепы и пины, чтобы цепи было проще перескакивать между звездами.
Рамка переключателя не повреждена. Если рамка будет помята, стерта или люфтить — отрегулировтаь такой переключатель практически не возможно.
У вас велосипед не из продуктового магазина (Ашан, Лента, велосипед на литых дисках и тд.). Велосипеды низкой ценовой категории обычно имеют самы дешевые передние переключатели, которые сделаны из тонкой стали. Эта сталь гнется и не дает нормально переключать скорости.

1. Начинаем с откручивания (ослабления) болта, который держит трос переднего переключателя.

2. Далее рекомендую проверить положения рамки переключателя относительно системы звёзд.

Если ваш переключатель крепиться болтами к раме, а не хомутом как в моем случае, то выставлять высоту и угол переключателя не нужно, так как там уже все выставлено с завода.

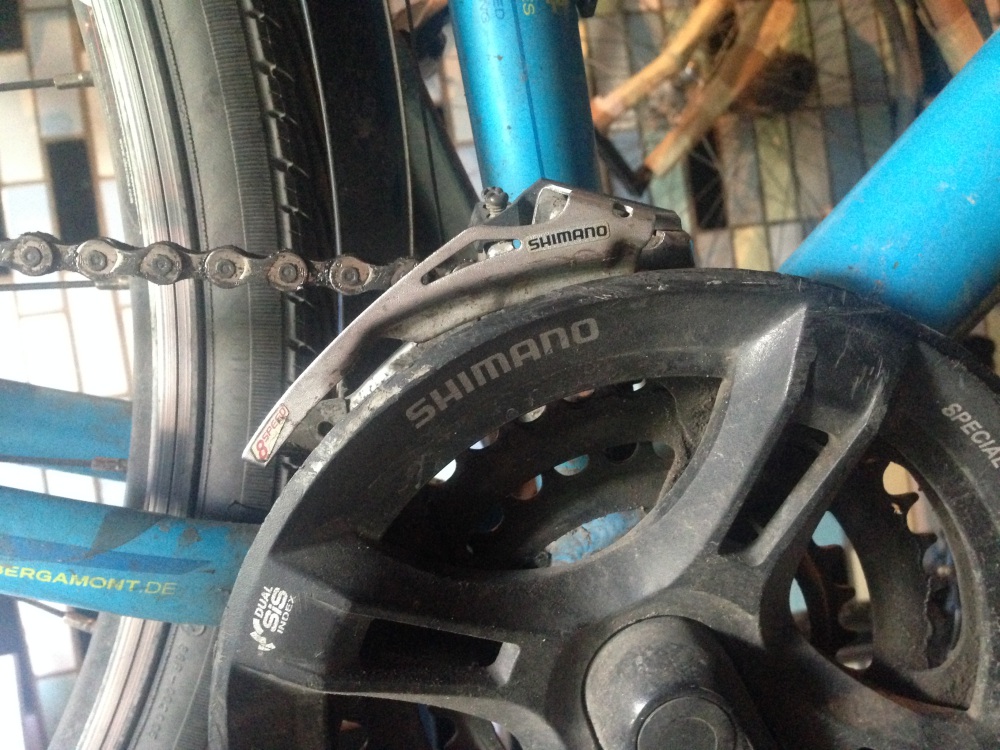

А. Проверить угол поворота. Рамка переключателя должна быть параллельна звёздам системы.

Б. Проверить высоту. Рамка переднего переключателя должна располагаться чуть выше на 1-3 мм. чем самая большая звезда системы. Для регулировки сдвиньте рамку рукой, чтобы она оказалась над 3-й звездой и настройте высоту.

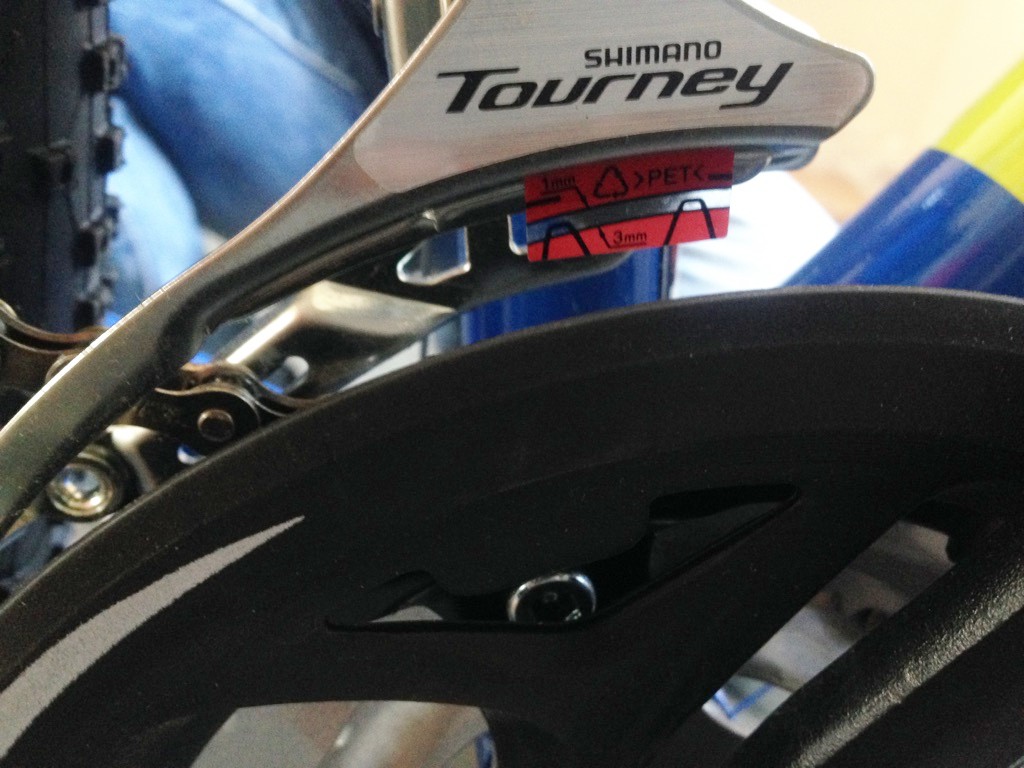

Чаще всего на новых передних переключателях shimano установлена наклейка, на которой показано какая должна быть высота переключателя.

3. Теперь начнём работать с тросиком и манеткой на руле.

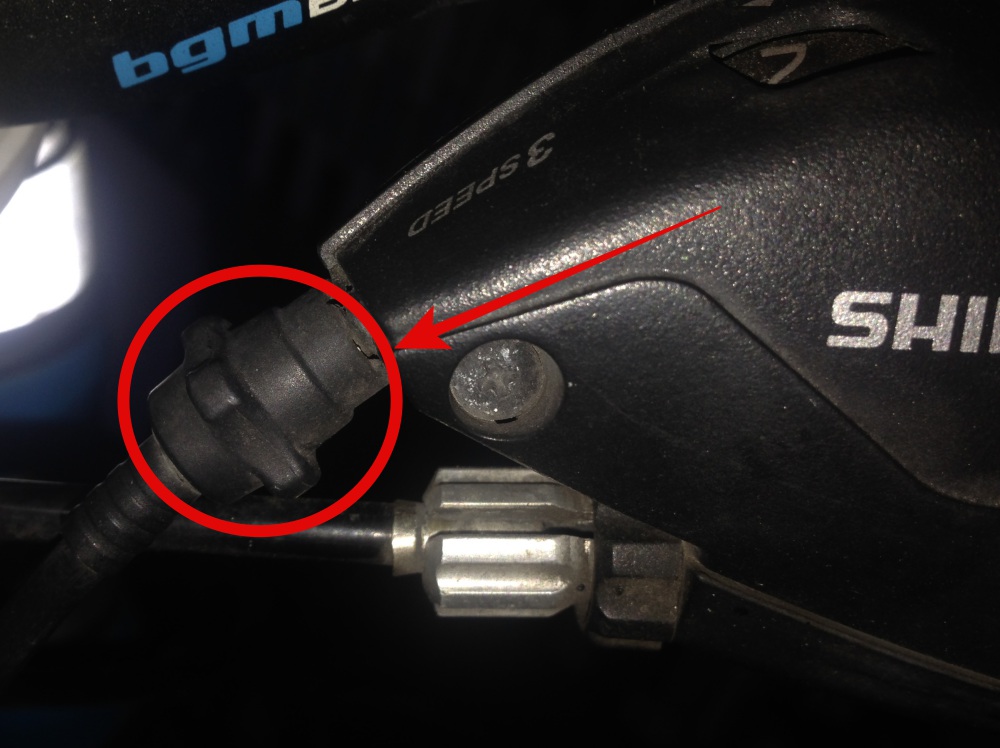

А. Найдите на манетке болт натяжения троса и вкрутите его до упора в манетку и на пол оборота выверните.

Б. Натяните трос рукой или воспользуйтесь пассатижами и затяните его фиксирующим болтом, о котором я писал в пункте 1

Обратите внимание, что на прижимающих трос шайбах есть специальные канавки. Необходимо закрепить трос именно в них

4. Начинаем выставлять крайние положения рамки переключателя болтами «H» и «L».

«High» — устанавливает крайнее положение на самой большой звезде системы.

«Low» — регулирует крайнее положение переключателя на самой малой звезде.

Выставляем крайнее положение рамки с помощью болта «L»

Чтобы настроить крайне положение болта «L» необходимо переключиться на самую большую звезду на заднем переключателе (соответствует первой скорости на манетке). Далее начинаем крутить болт «L» пока между цепью (которая находится на самой малой звезде системы) и рамкой переключателя не останется зазор около 1 мм (чем меньше тем лучше главное, чтобы цепь не терлась об рамку переключателя).

Выставляем центральное положение рамки переднего переключателя

Необходимо перебросить цепь на центральные звезды кассеты с помощью заднего переключателя. Переключаем с первой на вторую скорость (цепь изначально должна находиться на 1-й звезде), если не переключается, то необходимо натянуть тросик регулятором натяжения (Смотри пункт 3.А), который находится на манетке. Крутим до тех пор пока цепь не будет четко и быстро переходить на среднюю звезду.

Выставляем крайнее положение рамки с помощью болта «H»

При настройке крайнего положения «H» нам нужно переключиться на самую маленькую звезду на кассете, что соответствует самому большому числу на правой манетке от 6 до 11 в зависимости от того сколько у вас там скоростей. Цепь закидываем на третью звезду (самую большую звезду на системе) и крутим винт «H». Настраиваем рамку так, чтобы цепь не слетала на шатун с педалью зазора в 1 мм будет вполне достаточно.

5. Проверяем чёткость переключения передач.

Попробуйте по переключать скорости и посмотреть переходит ли цепь на все звезды.

Чаше всего цепь не переходит со второй звезды на первую и цепляет рамку переключателя. Это решается путём откручивания болта «L» (чтобы рамка переключателя сместилась в сторону рамы) на один два витка и все должно заработать идеально.

Диагностика текущего состояния

Точность переброса цепи зависит не только от выставленных регулировок. Роль также играет положение перекидки относительно звёзд и отклонения геометрии рамки от номинальной формы. Бывает и такое, что трос попросту порвался и переключатель банально не работает. Именно поэтому этап диагностики мы поместили перед описанием полной процедуры регулирования.

Почему не переключаются скорости спереди при переходе с 1-й на 2-ю или со 2-й на 3-ю

Причина, по которой цепь не перебрасывается на передние большие звезды без дополнительной натяжки, состоит в растянутом тросике. При таком раскладе необходимости в настройке с «нуля» нет. Достаточно покрутить барашек шифтера и все станет на свои места.

К сведению. Дополнительная натяжка – это подтягивание троса в текущем режиме с помощью триггера на манетке. К примеру, вы переключаете цепь с первой звезды на вторую, клацая ручку до цифры «2». Цепок трется о рамку, но не переходит на соседнюю зубчатую шестерню. Тогда вы поднатягиваете тросик, немного утапливая рукоятку в сторону включения третьей передачи, но не включая ее, и цепочка свободно переходит на звезду №2.

Лишний раз убедиться в том, что дело именно в силе натяжения троса, поможет перебор скоростей в обратном порядке. В этом случае переход с 3-ей на 2-ю или со 2-й на 1-ю четок и быстр.

Выкрутите барашек на 1 оборот и пробуйте переключаться на месте, подняв заднее колесо и вращая педали. Если цепь по-прежнему свободно не переходит на большие звезды, то крутите барабан на пол-оборота и пробуйте пользоваться перекидкой на месте вновь. Повторяйте серию «поворот на ½ оборота – проверка» до тех пор, пока переключения в обе стороны не станут точными.

К сведению. Ход барашки ограничен 5-ю – 6-ю оборотами. Если этого запаса недостаточно, то подтяните трос на самом переключателе, открутив болт крепления тросика. Перед зажиманием, закрутите барабан на манетке до упора, а затем отпустите на 1 оборот. Снова повторите процедуру регулировки барашком.

Добившись четкого переброса на месте, проедьтесь, и испытайте работу переднего блока скоростей. Под нагрузкой настройка может показаться не такой идеальной, поэтому придется покрутить барабанчик в ту или иную сторону в пределах ½ оборота и тут же проверить новое положение в процессе езды.

Отчего цепь не перебрасывается на переднюю большую звезду

Если с 1-й звездочки на 2-ю цепка переходит беспрепятственно, а со 2-й на 3-ю не переключается, то дело в неправильном граничном положении передней перекидки. Сбить его можно в процессе ремонта:

Неправильно подобран кареточный картридж: длина вала не соответствует паспортной документации на велосипед.

Неверно выставлен ограничитель перемещения рамки по большой звезде (болт Н).

Почему передний переключатель трется о цепь

Чтобы понять, в чем дело, одного такого симптома недостаточно.

Уточните, на какой именно передаче трет:

Задевает на средней звезде. Используется перекошенная передача или недотянут/перетянут трос.
Цепляет только на первой звездочке. Неверно настроено ограничение рамки (болт L), цепь сильно перекошена или перетянут тросик.
Трется на самой большой звезде. Плохо отрегулирована граница по большим передачам (болт Н), перекошена цепь или недотянут трос.
К сведению. Цепка может задевать за рамку на любой передаче, если грани рамочной конструкции не параллельны звездам.
