Редукционный клапан давления масла

Замена устройства

Плачевное техническое состояние регулятора с клапаном потребует его обновления. В этом случае придется выполнить демонтаж устройства и обратную установку уже нового механизма. Впрочем, иногда выполняется частичное обновление – посредством замены пружины или шестерней. Если же решено производить полную реконструкцию, то следует придерживаться следующей последовательности действий:

В первую очередь, удаляется масляная помпа, которая откроет доступ к насосу и позволит слить жидкость.
Перед сливом масла необходимо разогреть ДВС до рабочих температур, затем открыть отверстие и дождаться, пока жидкость вытечет.
Далее разбирается картер

Снимаются фиксирующие его болты и другая крепежная оснастка.
На этом этапе важно отметить, что вместе с насосом и его контурами может демонтироваться и фильтр. В такой конфигурации, например, устанавливается редукционный клапан давления масла на ВАЗ, где действует комбинированная смазочная система

У полнопоточного фильтра неразборная конструкция, поэтому придется комплексно снимать систему.
На заключительном этапе из трубопровода выделяется уже сам клапан и его смежные механизмы.
Производится установка нового элемента с теми же параметрами.

Эксплуатация и обслуживание масляного насоса

Масляный насос — это довольно компактный и простой, а потому надежный узел, который может без ремонта и замены работать сотни тысяч километров. Главные требования к эксплуатации насоса те же, что и ко всей смазочной системе: использовать качественное масло, рекомендованное для данного двигателя, регулярно менять масляный фильтр (иначе механические загрязнения масла будут вредить насосу), и соблюдать правила пуска двигателя, особенно в холодное время года.

Необходимо отметить, что проверить и отремонтировать масляный насос может каждый автовладелец. Проверка насоса нужна в том случае, если в системе смазки упало давление масла, а также есть подозрения на утечку масла из насоса и другие неисправности.

Порядок проверки каждого конкретного насоса обычно прописан в инструкции к автомобилю, однако в общем случае она сводится к следующим шагам:

Если все параметры в норме, то насос можно собрать и искать причину падения давления в другом месте. Если же будет обнаружен износ или деформация деталей, то их необходимо заменить, хотя в ряде случаев гораздо проще и дешевле купить новый масляный насос.

• 22255 просмотров
• 17 комментариев

Масляный насос необходим для того, чтобы создавать давление в системе смазки, таким образом создавая смазку движущихся частей двигателя внутреннего сгорания. Говоря своими словами, насос перемещает масло из картера в масляный бак в моторе автомобиля.

Масляный насос начинает свое функционирование от коленчатого вала или распределительного вала через приводной вал.

Встречаются насосы, которые можно регулировать и те, что нельзя. Те насосы, что не поддаются регулировке поддерживают постоянное давление в системе смазки через редукционный клапан. В регулирующихся насосах держится постоянное давление через изменение деятельности насоса. Также можно встретить насосы шестеренного и роторного типа.

Каково строение масляного насоса шестеренного типа

Шестиренные насосы могут иметь различное строение.

— шестеренный насос с наружным зацеплением (шестерня, расположенная около шестерни);

— шестеренный насос с внутренним зацеплением (шестерня, которую можно найти в шестерне).

При одинаковой работе шестеренный насос с внутренним зацеплением меньше по размеру. Масляные насосы шестеренного типа невозможно регулировать.

Как устроен насос роторного типа

Масляный насос роторного типа имеет 2 ротора – внутренний (ведущий) и внешний (ведомый), которые можно найти в корпусе. Масло всасывается в насос, захватывается лопастями роторов и поступает в систему. Также как в шестерном насосе, если требуется начинает работать редукционный клапан. Данное строение имеет нерегулируемый роторный насос.

Устройство регулируемого масляного насоса роторного типа

Регулируемое строение масляного насоса создает давление по всему размеру частоты вращения вала, поэтому считается более совершенной.

Чтобы отслеживать давление в строении роторного насоса добавили подвижный статор с регулировочной пружиной. Регулирование происходит через смену объема полости между ведущим и ведомым роторами через поворот статора.

Работа регулируемого масляного насоса позволит уменьшить величину отбираемой мощности от мотора (примерно на 30%), износ масла из-за меньшей оборачиваемости, вспенивание масла.

Как работает регулируемый роторный насос

При частой частоте вращения коленчатого вала двигателя становится больше потребность в масле и соответственно давление уменьшается в системе. С уменьшением давления регулировочная пружина передвигает статор, который в свою очередь меняет расположение ведомого ротора. Таким образом, объем всасывающей полости и производительность насоса увеличиваются.

При убывании частоты вращения коленчатого вала мотора, становится меньше расход масла и мы можем проследить, что давление в системе становится больше. За счет увеличения давления сжимается регулировочная пружина, которая сдвигает статор и меняет положение ведомого ротора. Объем всасывающей плоти становится меньше и снижается производительность насоса.

За автозапчастями для обслуживания и ремонта автомобиля, для замены нужных деталей обращайтесь в магазины запчастей на ваз и иномарку компании «АВТОмаркет Интерком». Здесь вам дадут грамотную консультацию и проведут подбор нужных деталей. В наших магазинах также можно найти широкий ассортимент, мы готовы оформить доставку , действуют гарантии от производителей.

Принцип работы редукционного клапана

Давление масла в системе может зависеть от нескольких факторов, но главный из них – это количество оборотов коленчатого вала. Другими словами, чем сильнее вы нажимаете на педаль акселератора, тем быстрее вращаются шестерни масляного насоса. И чем быстрее вращаются шестерни, тем больше масла улавливает насос из картера и тем выше его давление на выходе.

Когда давление достигает определенного значения, обслуживаемый клапан приоткрывается, позволяя маслу перетекать в резервный канал, по которому смазка течет обратно в картер.

Клапан сброса давления масляного насоса работает следующим образом. Поршень или металлический шарик прижимается к входному отверстию корпуса пружиной, которая, в свою очередь, поддерживается установочным винтом. Под действием возрастающего давления масло начинает давить на поверхность клапана, погружая его в корпус и сжимая пружину. Таким образом открывается отверстие, через которое жир попадает в резервный канал.

Когда давление снижается, его значение становится недостаточным для удержания клапана в открытом положении, и шар или поршень под действием пружины снова закрывают входное отверстие. Как видите, схема довольно проста и надежна, но иногда дает сбой.

Система смазки двигателя ВАЗ

Система смазки двигателя за счет подачи масла к трущимся поверхностям обеспечивает:

1. уменьшение трения и повышение механического КПД двигате­ля;
2. уменьшение износа трущихся деталей;
3. охлаждение деталей двигателя;
4. вынос продуктов износа из сопряжений деталей двигателя.

Система смазки двигателя ВАЗ — комбинированная, т.е. смазывание происходит одновременно двумя способами: под давлением и разбрызгиванием. При температуре масла 85 °С и частоте вращения коленвала 5600 мин-1, давление в системе смазки составляет от 3,5 до 4,5 кгс/см2. При минимальной частоте вращения коленчатого вала (от 850 до 900 мин-1) минимальное давление должно составлять не менее 0,5 кгс/см2. Вместимость системы смазки, включая масло в масляном фильтре, составляет 3,75 л.

Рис. Схема системы смазки двигателя ВАЗ:1 — масляный насос; 2 — масляный картер: 3 — канал подачи масла от насоса к фильтру; 4 — горизонтальный канал для подачи масла от фильтра в масляную магистраль; 5 — канал для подачи масла к шестерне привода масляного насоса и распределителя зажигания; 6 — канал в шейке коленчатого вала; 7 — передний сальник коленчатого вала; 8 — канал подачи масла от масляной магистрали к коренному подшипнику и к валику привода масляного насоса и распределителя зажигания; 9 — шестерня привода масляного насоса и распределителя зажигания; 10 — валик привода масляного насоса и распределителя зажигания; 11 — канал для стока масла; 12 — канал в кулачке распределительного вала; 13 — магистральный канал в распределительном валу; 14 — канал в опорной шейке коленчатого вала; 15 — кольцевая выточка на средней опорной шейке распределительного вала; 16 — крышка маслоналивной горловины; 17 — наклонный канал с головке цилиндров; 18 — вертикальный канал в блоке цилиндров; 19 — масляная магистраль; 20 — датчики давления и контрольной лампы давление масла; 21 — канал подачи масла к коренному подшипнику; 22 — канал подачи масла от коренного подшипника к шатунному; 23 — указатель уровня масла; 24 — масляный фильтр; 25 — перепускной клапан масляного фильтра; 26 — противодренажный клапан

Система смазки двигателя ВАЗ состоит из следующих элементов:

1. масляный картер 2;
2. указатель уровня масла 23;
3. масляный насос 1;
4. приемный патрубок насоса с мелкой фильтрующей сеткой;
5. полнопоточный масляный фильтр 24;
6. редукционный клапан;
7. указатель давления масла;
8. датчики 20 давления масла;
9. контрольной лампы недостаточного давления масла в системе;
10. каналы подвода масла.

Под давлением смазываются подшипники коленчатого и распределительного валов, подшипники вала привода вспомогательных агрегатов, подшипник шестерни привода масляного насоса и распределителя зажигания.

Разбрызгиванием смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы в бобышках поршня, цепь привода распределительного вала, опоры рычагов привода клапанов и стержни клапанов в направляющих втулках.

Циркуляция масла в системе обеспечивается масляным насосом. Насос засасывает масло из картера и по каналу 3 в блоке цилиндров подает его в полнопоточный фильтр 24. Очищенное масло из фильтра, через главную масляную магистраль 19 и каналы 21 в блоке цилиндров, поступает к коренным подшипникам и подшипникам вала привода вспомогательных агрегатов. От коренных подшипников масло через внутренние каналы 22 в коленчатом валу поступает к шатунным подшипникам. Часть масла через отверстия в нижних головках шатунов разбрызгивается и смазывает цилиндры и детали поршневой группы двигателя. Через каналы 17 и 18 в блоке и головке цилиндров, далее через магистральный канал 13 в распределительном валу масло подается к подшипникам и кулачкам вала. Цепь привода распределительного вала смазывается маслом, выходящим из передних опор распределительного вала и вала привода вспомогательных агрегатов.

На блоке цилиндров установлены датчик давления масла и датчик контрольной лампы недостаточного давления установлены. Датчики соединяются с главной масляной магистралью. В момент запуска двигателя зажигается контрольная лампа зажигается, поскольку давление масла в системе надостаточное. При работающем двигателе лампа должна гаснуть. В нектороых случаях лампа может гореть и при нагретом двигателе, когда он работает на малых частотах вращения коленчатого вала при холостом ходе.

Неисправности масляного насоса

Масляный насос двигателя рассчитан на длительный срок эксплуатации, и поломки механизма случаются довольно редко. Однако ошибки в выборе смазочных материалов, экстремальный режим работы мотора, несоблюдение графика сервисного обслуживания может привести к появлению неисправностей, требующих срочного ремонта.

Поводом для ремонта перекачивающего устройства могут послужить следующие факторы:

• снижение уровня жидкости в поддоне двигателя;
• выход из строя датчиков контроля давления;
• использование некондиционных смазочных материалов;
• отказ редукционного клапана;
• нарушение целостности уплотнительной прокладки корпуса прибора;
• засор маслоприемника в картере мотора;
• поломка или загрязнение масляного фильтра;
• износ рабочих деталей насоса.

Устройство для перекачки масла работает в сложных условиях, постоянно испытывая на себе температурные и механические нагрузки. Со временем металлические детали изнашиваются, что приводит к нарушению рабочего цикла в системе смазки автомобиля.

В нерегулируемых механизмах – это поломка редукционного клапана, в регулируемых конструкциях – ослабление пружины, но общей причиной неисправностей для любых типов насоса является износ ведомой и ведущей шестерен.

Изнашивание шестеренок рабочего механизма приводит к увеличению зазора между соприкасающимися элементами. Возникает пробуксовка ведущей шестерни и люфт приводного валика, из–за чего касание зубьев происходит под определенным углом к поверхности.

Результатом такой работы являются трещины, сколы, раковины и др. В работе устройства начинает прослушиваться посторонний шум, скрежет, и на панели приборов загорается аварийная лампочка контроля давления масла.

После этого сигнала следует обязательно остановиться, заглушить двигатель, провести диагностику системы смазки и устранить неисправности.

Редукционный клапан масляного насоса — что это такое и для чего он нужен?

Двигатель автомобиля не может нормально функционировать без постоянной смазки машинным маслом: детали будут нагреваться от излишнего трения и быстро придут в негодность. Для того чтобы обеспечивать постоянную смазку всех необходимых элементов, была разработана такая конструкция, как масляный насос. Именно он отвечает за подачу и распространение смазывающего вещества.

Основная функция масляного насоса — подача смазки на двигатель

Однако тут нужно обратить внимание на один важный момент: если бы масло стекало свободно, исключительно под воздействием силы притяжения, многие удалённые и труднодоступные детали не получали бы свою долю смазки и работали всухую. С другой стороны, слишком сильное давление внутри насоса тоже бы усиливало износ ряда элементов

От подобного особенно страдают сальники и прокладки, потому что из-за сильного напора потока они истончаются и начинают пропускать масло через себя.

Из всего вышесказанного легко сделать вывод, что масляный насос нуждается в особом устройстве, отвечающем за поддержание стабильного давления внутри системы. По этому признаку все насосы делятся на две категории:

Первый тип осуществляет регулировку давления за счёт того, что изменяется положение определённой части насоса. А вот во втором эту функцию выполняет редукционный клапан. Именно о нём мы и поговорим подробнее.

1- заборные шестерни; 2- клапан; 3-запорная пружина

Большой Энциклопедический словарь

Как видно из названия этого устройства, основное предназначение редукционного клапана — нормализация давления внутри маслонасосной системы. То есть он уменьшает или увеличивает давление в необходимый момент.

Местонахождение редукционного клапана

Сам масляный насос спрятан под капотом машины. Чтобы узнать, где находится насос у вас, загляните в инструкцию по эксплуатации автомобиля, так как взаимное расположение элементов может различаться в зависимости от марки и модели. Так, например, у ряда автомобилей ВАЗ он расположен позади шкива коленчатого вала, поэтому не сразу бросается в глаза. Что касается регулятора, то тут есть два варианта расположения устройства:

При внешнем расположении клапан обладает собственным корпусом, который находится на масляной магистрали. А при внутреннем регулятор давления расположен непосредственно внутри насоса.

Внутренний клапан расположен в корпусе насоса

Устройство и принцип работы редукционного клапана

Редукционный клапан имеет довольно простое строение. Он состоит из следующих частей:

• шарик (элемент №1 на рисунке);
• пружина (№2);
• упорный болт (№3).

Редукционный клапан состоит из шарика, пружины иупорного болта

Такое устройство позволяет клапану смещаться, открывая и закрывая проток в систему под воздействием давления. Все элементы расположены внутри защитного кожуха, который также имеет каналы для циркуляции смазывающего состава.

Принцип работы этого механизма заключается в поддержании необходимого давления внутри насосной системы. Когда он становится значительно выше допустимого уровня, масло воздействует на упорный болт, а тот сдавливает пружину. Клапан выдавливается и открывается дополнительный канал, по которому осуществляется сброс избыточного масла внутрь специального резервуара.

Когда давление приходит в норму, пружина с клапаном возвращаются на своё место, а насос продолжает функционировать в обычном режиме. Таким образом удаётся регулировать скорость потока и напор масла, подаваемого для смазки двигателя внутреннего сгорания.

Шестеренчатый насос с внешним зацеплением

• 1. ведомая шестеренка;
• 2. всасывающий канал;
• 3. ведущая шестеренка;
• 4. приводной вал;
• 5. нагнетательный канал;
• 6. ось ведомой шестерни.

Конструкция маслонасоса с внешним зацеплением состоит из двух шестеренок. Одна шестерня передает вращательное движение второй шестерне через зубья зацепления, которые вынесены за корпус и взаимодействуют друг с другом на внешней стороне.

Одна шестерня ведущая. Ведущая шестерня получает вращательную скорость от коленчатого вала или распредвала. Вторая шестерня вращается за счет первой.

В корпусе имеются 2 канала:

• подающий;
• отводящий.

Подающий канал соединяется с маслозаборник. Один конец маслозаборника находится в поддоне двигателя с маслом.

Отводящий канал соединяется с магистралями, по которым осуществляется нагнетание масла под определенным давлением.

За счет чего осуществляется нагнетание масла, спросите вы? Принцип работы маслонасоса прост. Моторное масло из картера двигателя через маслозаборник попадает на шестеренки насоса и подается в отводящий канал. Скорость вращения шестерен большая, поэтому давление масла хорошее.

Шестеренчатый насос внутреннего зацепления

Одна шестерня в другой — это отличие в конструкции и принципе действия. В конструкции такого вида масляного автонасоса ведущей шестерней является внутренняя.

Рекомендуем: Функции, возможности и особенности работы системы «Старт-стоп»

Шестеренки расположены в разных осях. На чертеже видно, что ось внутренней шестерни выше, чем у нижней, поэтому в нижней части есть зазор, в котором расположен серповидный разделительный сектор. Полость начинается от начала подающего канала, а конец — у отводящего.

Принцип работы маслонасоса с внутренним зацеплением

В момент вращения из подающего канала масло попадает между зубьями ведущей шестерни. Затем масло перетекает в сторону отводящего канала. Разделительный сектор служит для отделения лишней смазки и предотвращает его перетекание между зубьями.

Где начинается зацепление зубьев двух зубчатых колес, масло сжимается зубьями и в выпускной канал масло уже выкидывается под давлением.

Признаки неисправного масляного насоса

Существует много признаков, по которым можно заметить, что масляный насос плохо работает. Среди них такие признаки, как шумы из клапанного механизма, необычные звуки от гидравлических компенсаторов зазоров клапанов, падение давления масла, перегрев двигателя и слишком громко работающий масляный насос. Как правило, масляные насосы не требуют никакого обслуживания вплоть до их поломки. Но когда они выходят из строя, за этим немедленно следует поломка самого двигателя.

1. Загорелась лампочка датчика низкого давления масла и датчика давления масла

Давление масла в двигателе автомобиля регулируется насосом. Когда он начинает работать хуже, давление уменьшается, хотя масло по-прежнему находится внутри двигателя. Первым признаком уменьшившегося давления масла будет включение аварийной лампочки низкого давления на приборной доске. Если это случилось, то необходимо сразу проверить уровень масла в системе. При понижении уровня потребуется его долив до требуемого по инструкции. В случае если после этого давление осталось на том же низком уровне, можно говорить о неисправности масляного насоса

Потребуется срочная замена этого важного агрегата, в противном случае симптомы станут еще хуже

2. Увеличенная температура двигателя

При циркуляции внутри двигателя масло играет роль смазочного материала, который в то же время охлаждает подвижные металлические части двигателя. Если в двигателе недостаточно масла, то его компоненты будут взаимодействовать без необходимого охлаждения и нагреваться выше нормы. Когда этот нагрев превышает норму, предупредительная лампочка на приборной панели оповестит водителя о чрезмерном нагреве двигателя. Если двигатель перегревается, слишком высокая температура может вызвать повреждение как самого двигателя, так и его компонентов. Так как такой ремонт может стоить несколько тысяч долларов, то лучше всего будет доставить автомобиль в ремонтную мастерскую сразу после загорания сигнальной лампочки низкого давления.

3. Шумы из клапанного механизма

В клапанном механизме имеются важные компоненты, обеспечивающие нормальную работу двигателя. Кроме гидравлических толкателей, там находятся гидравлические компенсаторы зазоров, толкатели клапанов, сальники и направляющие втулки клапанов. Все эти компоненты нуждаются в смазке маслом, которое подается к ним при помощи насоса. Если смазка не проводится в должном объеме, компоненты клапанного механизма не смогут выполнять свои функции как следует. При продолжающемся падении уровня масла в системе в клапанном механизме также будет увеличиваться уровень посторонних шумов.

4. Шумящий масляный насос

Шумящий или, иначе говоря, издающий посторонние звуки масляный насос является скорее редким явлением, но иногда с ним можно столкнуться. Такое случается с масляными насосами, когда они только начинают приходить в негодность. Это выражается в виде жужжания или завывания, слышного даже при работе на холостых оборотах. Признаки указывают на изношенность шестерен внутри насоса и на необходимость замены самого агрегата.

5. Шумы в гидравлических компенсаторах зазоров

Гидравлические компенсаторы зазоров имеют важное значение для поддержания работоспособности клапанного механизма. Компенсаторы могут нормально работать, только если смазываются достаточным количеством масла. А при неисправном масляном насосе давление станет падать до тех пор, пока масло не перестанет попадать в компенсаторы

Из-за этого они начнут издавать посторонние звуки. А затем в результате плохой смазки они быстро выйдут из строя

А при неисправном масляном насосе давление станет падать до тех пор, пока масло не перестанет попадать в компенсаторы. Из-за этого они начнут издавать посторонние звуки. А затем в результате плохой смазки они быстро выйдут из строя.

Советы по уходу и обслуживанию

Масляные насосы предназначены для длительной работы в течение нескольких лет. Но, как и любые другие автомобильные агрегаты, со временем они подвергаются износу. Поэтому необходимо всегда следить за показателями давления масла и температуры двигателя. При этом нельзя забывать о том, что перегрев может быть связан в том числе с плохой работой радиатора. Если же посторонние звуки исходят из двигателя, то это четко указывает на проблемы с масляным насосом. И это, в свою очередь, означает недостаточную смазку узлов и агрегатов двигателя. Но ведь никто не хочет, чтобы из-за этого двигатель вышел из строя? Поэтому всегда при первых признаках, указывающих на проблемы с маслонасосом, необходима его замена.

Дефектовка и ремонт снятого элемента

Давайте посмотрим, как проверить снятый масляный насос. Проверка заключается в визуальном осмотре, измерениях и сравнении результата измерений с номинальными размерами.

Откручивают крышку маслоприемника вместе с редукционным клапаном. Стоит приложить усилия, чтобы не потерялась упорная шайба пружины

Далее следует обратить внимание, что некоторые болты будут меньше остальных. Такой болт должен затем снова встать на свое место

Штангенциркулем измеряют пружину. В состоянии покоя она должна иметь не менее 38 миллиметров длины. Затем снимают крышку, на которой будут следы от выработки шестеренок. Если задиры глубокие, то износ у маслонасоса большой. Крышку можно отремонтировать – следует выровнять ее плоскость.

Далее извлекают ведущую шестеренку и проверяют визуально состояние ее зубьев. Если на зубьях имеются потертости и задиры, это говорит о большом износе. Следует проверить и ведомую шестеренку. Главное в ней – это отверстие, в котором расположена ось фиксации.

Затем проверяют стенки корпуса устройства и ось ведомой шестеренки. Рытвины, борозды, различные дефекты говорят о том, что в рабочую зону внутри насоса попадал мусор.

Типы масляных насосов

По способу управления насосы бывают регулируемой и нерегулируемой конструкции. Нерегулируемые контролируют работу системы смазки при помощи редукционного клапана.

В регулируемых напор масляной жидкости регулируется посредством изменения продуктивности прибора. В зависимости от внутренней структуры, они делятся на насосы роторного и шестеренчатого типа.

Масляный насос шестеренчатый

Шестеренчатые насосы по принципу действия являются нерегулируемыми устройствами. По типу размещения шестерен и способу подачи масла они делятся на 2 вида:

Конструкция с наружным зацеплением состоит из корпуса, внутри которого размещаются ведомая и ведущая шестерни. Жидкость из поддона через всасывающий клапан подается в рабочую камеру устройства, откуда продавливается в фильтр и затем поступает в масляную магистраль.

Производительность механизма зависит от частоты вращения коленчатого вала. При увеличении числа оборотов выше установленного значения открывается редукционный клапан, который сбрасывает часть масла в картер двигателя. По такой схеме происходит регулирование давления смазки в системе.

Насос с внутренним сцеплением шестерен представляет собой механизм, состоящий из металлического кожуха, внутри которого вращается пара шестерен, расположенных друг над другом со смещением относительно центральной оси.

Диаметр ведомой шестерни меньше, чем у ведущей. За счет этого между ними образуется полость, внутри которой создается разряжение. Жидкость засасывается в рабочую камеру, и с помощью зубчатой передачи поднимается в масляные каналы.

Роторный масляный насос

Устройства роторного типа по своим конструктивным особенностям можно разделить на регулируемые и нерегулируемые механизмы. Принцип действия роторного нерегулируемого насоса напоминает работу шестеренчатого устройства, только вместо шестерен здесь установлены два ротора с небольшим количеством лопаток.

Жидкость закачивается в рабочую полость, захватывается лопастями и подается к выпускному отверстию. В нужный момент срабатывает редукционный клапан и регулирует давление в каналах блока цилиндров.

Наиболее совершенным механизмом считается регулируемый вид масляного насоса, который поддерживает постоянный напор при любой скорости вращения коленчатого вала. Такое преимущество роторный насос получил за счет добавления в конструкцию подвижного статора с изменяемой пружиной.

Контроль давления осуществляется посредством изменения размера свободного пространства между ведомым и ведущим элементом путем поворота подвижного ротора.

При повышении частоты вращения двигателя снижается давление масла в системе. Регулировочная пружина расправляется и уводит за собой статор. При этом размер рабочей полости увеличивается, и пропорционально возрастает количество захватываемой жидкости, а вместе с тем повышается производительность устройства.

При понижении скорости вращения двигателя давление в системе увеличивается, пружина сжимается и переводит статор в начальное положение, производительность маслонасоса восстанавливается.

Что такое редукционный клапан давления?

Зачастую редукционный клапан установлен в перепускном канале масляного насоса

Редукционный клапан в современном двигателе выглядит инфузорией туфелькой по сравнению с другими сложными устройствами. Клапан маслонасоса устроен предельно просто. В двигателях ВАЗ 2110, 2109, 2112, в моторе ЗМЗ 406 он представляет собой шарик, на который постоянно действует пружина. Сила давления пружины на клапан может регулироваться упорным винтом в корпусе масляного насоса. Редукционный клапан в некоторых двигателях имеет автономный корпус, но в большинстве случаев он вмонтирован в перепускной канал масляного насоса.

Клапан расположен между камерой всасывания и камерой сжатия. Как только давление превышает норму, масло давит на клапан сильнее, чем обычно, он открывается и перепускает смазку обратно на вход насоса или в картер. Регулировка величины давления производится упорным винтом, расположенным в корпусе масляного насоса.

Для обеспечения требуемого давления масла применяется масляный насос, который распространяет смазывающее вещество по всем узлам двигателя. Масляный насос приводится в движение с помощью одного из валов: распределительного или коленчатого, и работает вместе с двигателем. Дальнейшая передача вращающего момента на шестерни насоса осуществляется с помощью специального приводного вала.

Однако, одного только создания давления недостаточно, ведь необходимо контролировать этот важный параметр. Слишком большое давление может привести к износу сальников и прокладок, после чего они начинают пропускать масло наружу. Кроме того, в ряде случаев, избыточное давление становилось причиной многих более ответственных узлов.

Негативный эффект имеет и слишком малое давление. Если его недостаточно, масло не в состоянии проникнуть в труднодоступные места. Работа этих деталей в сухую очень быстро приведет к их износу.

Если рассматривать этот процесс более подробно, то получается, что масло воздействует на специальный болт, который, преодолевая сопротивление пружины, за счет давления масла, открывает клапан. После того, как давление нормализуется, пружина возвращается в исходное положение. Этот процесс является цикличным и продолжается на протяжении всего времени работы двигателя.

Клапан состоит из специального кожуха. На всем его протяжении расположена система каналов, по которым осуществляется циркуляция смазывающего вещества. На конце циркуляционного канала расположен болт или шарик. Данный элемент открывает или закрывает канал, чтобы обеспечить подачу масла или ограничить ее.

Главное отличие этой системы регуляции давления состоит в том, что она предельно проста. Ее конструкция более высокую надежность и ремонтопригодность, по сравнению с электрическими или любыми другими типами клапанов.

Клапан может быть как частью всего насоса, так и его отдельным элементом. Второй вариант предусматривает модульную систему, неисправной узел которой можно легко заменить.

Принцип действия системы прост. Основной реагирующий орган в этом узле – упорный болт. Именно он дает давление на пружину и прижимает клапан к отверстию.

После нормализации давления пружина возвращает клапан в исходное состояние, а двигатель работает в штатном режиме.

Редукционный клапан масляного насоса имеет простейшую конструкцию:

• Небольшой кожух, в котором предусмотрена специальная система каналов (именно по ним осуществляется движение масла);
• специальный клапан, который имеет вид небольшого поршня или шарика. Его задача – своевременно перекрыть проход и не допустить повышения давления в двигателе;
• пружина;
• упорный болт (иногда – винт).

Обратите внимание! Что особенность такой системы – простота исполнения, что обеспечивает максимальную надежность и эффективность работы. Сам редукционный клапан производится в двух вариантах — он может находиться в корпусе насоса (встраиваться в него) или иметь вид отдельного механизма

Сам редукционный клапан производится в двух вариантах — он может находиться в корпусе насоса (встраиваться в него) или иметь вид отдельного механизма.

Как видите, система хорошо продумана. Но даже столь качественные устройства иногда дают сбои. Давайте же разберем основные неисправности клапана и способы их устранения.

Поломка редукционного клапана масляного насоса — ремонт или замена?

Ремонтные работы начинаются с разбора редукционного клапана. Снять крышку и вынуть пружину труда не составит, а вот вытаскивание самого клапана обычно становится трудностью. Для того чтобы сделать это, вам понадобятся следующие инструменты:

• анкерный болт М8 (длина 90 мм);
• гайка для гаечного ключа на 10;
• рожковый ключ.

Анкер нужно плотно вставить в плунжер, а затем завернуть на нём гайку. После этого возьмите ключ и продолжайте затягивать гайку. Через какое-то время поршень сорвётся и вы сможете его вынуть.

Чтобы разобрать механизм нужно снять крышку, вынуть пружину, а затем и сам клапан

За неимением вышеперечисленных инструментов некоторые умельцы придумывают свои способы демонтажа клапана.

Видео: как вынуть клапан с помощью деревянной палки

Сам ремонт этого механизма зависит от причины поломки. Если проблема заключалась в пониженном давлении, вам следует заменить пружину

Очень важно найти такую же деталь, что была раньше

Обратите внимание, что у разных моделей автомобилей размеры редукционных клапанов и их составных частей отличаются. Мы рекомендуем вам проконсультироваться со специалистом, прежде чем приобретать деталь, а в магазин прийти с разобранным механизмом

Пружина для редукционного клапана должна быть достаточно упругой

В том случае, если клапан засорился и перестал снижать давление внутри масляного насоса, проведите следующие процедуры.

Тщательно очистьте деталь, уделяя особенное внимание каналам для циркуляции масла.
Промойте механизм в бензине.
Высохшую деталь смажьте.
Установите клапан на своё место.
Теперь вам нужно проверить давление. Для этого используется обычный манометр

Шланг с резьбовым штуцером нужно вкрутить на место штатного датчика давления, а затем завести двигатель. Приемлемые для вашего автомобиля показатели вам нужно узнать в инструкции к двигателю. У большинства автомобилей они находятся в пределах от 1 до 4,5 кг/см 2 на средних оборотах.

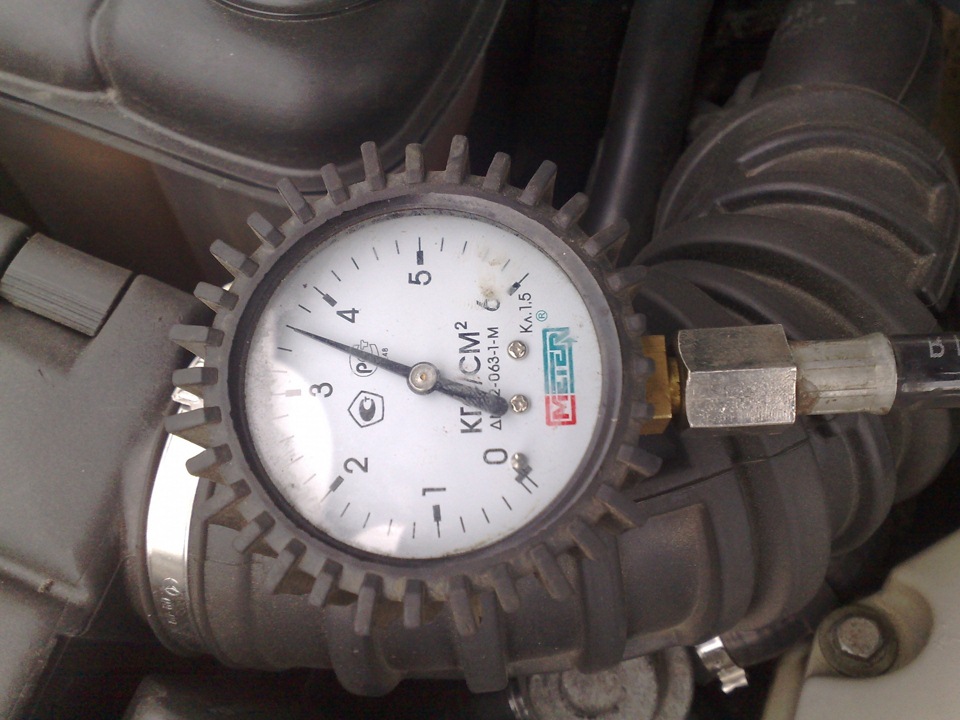

После установки клапана обязательно проверьте давление манометром

Обычно специалисты рекомендуют заменить клапан, если перед этим проводился капитальный ремонт. Считается, что обычная прочистка и промывка не может справиться с мелкой стружкой. А также замену стоит произвести в том случае, если на поверхности одной из составных частей клапана вы обнаружили механические повреждения.

Ремонт и замена редукционного клапана сказывается на общей работе автомобиля. И это не только хорошо видно, но и хорошо слышно во время работы двигателя.

Видео: отличия в звуках работы двигателя до и после замены редукционного клапана

Прежде чем разбирать масляный насос и его редукционный клапан и проводить с ними какие-либо работы, убедитесь, что уверены в собственных силах. Неаккуратные действия могут привести к окончательной поломке деталей. Особенно обидно будет в том случае, если проблема заключалась не в клапане, а других элементах системы, и вам придётся менять работоспособную деталь. Если вы сомневаетесь, лучше обратитесь за помощью специалистов в автосервис.

В любых грамотно спроектированных изделиях, всегда применяются определенные защитные меры, от их разрушения при каких-то неблагоприятных обстоятельствах, возникающих во время работы. Не является исключением и автомобиль. Его конструкция предусматривает применение систем, использующих в работе повышенное давление.

Примером могут служить такие из них, как:

Для защиты от его превышения они имеют специальные устройства, например, в дизеле такую роль выполняет редукционный клапан ТНВД.
