Схема работы отопителя салона

Неудобные конструкторские решения

Автомобили ВАЗ-2114 и 2115 являются вполне современным и достаточно востребованными автомобилями бюджетного сегмента.

Но в этих авто, как и в большинстве новых моделей, существует одна не очень приятная особенность.

Повышая комфортабельность салона и обустройство передней панели, конструкторы значительно осложняют обслуживание системы обогрева.

Радиатор печки в этих авто получается спрятанными глубоко под панелью и добраться до него не так просто.

А ведь радиатор отопления – достаточно уязвимый элемент системы охлаждения. И если, обогрев салона ухудшился, в большей половине случаев проблемы связаны именно с теплообменником.

И все это при том, что сам элемент практически не ремонтируемый и зачастую его просто заменяют.

Страница 34

И ОТОПЛЕНИЕМ САЛОНА

Органы управления системой

вентиляции и отоплением салона показаны на рис. 28 и рис. 29.

Перемещением рычага 2 (см.

рис. 28) можно направлять поток воздуха как в зону ног водителя и пассажиров, так и через централь- ные 4 (см. рис. 29) и боковые 3 соп- ла в салон автомобиля. При пово- роте направляющих лопаток цент- ральных и боковых сопел рычажка- ми 5 и 7 меняется направление воздушного потока. Для подогрева поступающего воздуха перемести- те вправо рычаг 3 (см. рис. 28), ко- торый управляет работой крана отопителя. При необходимости можно увеличить количество по- ступающего воздуха включением электровентилятора на соответст- вующий режим переключателем 1.

Перемещением рычага 4 регу-

лируется интенсивность обдува лобового стекла через верхние щели на панели приборов и стекол передних дверей через сопла 1 (см. рис. 29). Для достижения мак- симального воздушного потока закройте заслонки боковых и цен- тральных сопел рычажками 6 и 8 и затем переместите рычаг 2 (см.

рис. 28) вправо, а рычаг 4 влево. Для предохранения лобового стекла и стекол передних дверей от запотевания достаточно напра- вить на них холодный воздух, а для предотвращения обмерзания — дополнительно переместить ры- чаг 3 вправо.

Для предохранения заднего

стекла от запотевания и обмерза- ния включателем 2 (см. рис. 29) включайте его электрообогрев.

В воздухозаборнике системы

отопления и вентиляции автомо- билей семейства 2115 устана- вливается воздушный фильтр.

При движении в условиях

интенсивного ливня с включен- ным вентилятором отопителя

возможно намокание фильтра, что приведет к подаче увлажнен- ного воздуха в салон и к запоте- ванию стекол. Если необходимо продолжать движение в условиях ливня, следует протереть стекла, уменьшить скорость вентилятора и двигаться только при условии прозрачности стекол.

Как правило, при дождях

средней интенсивности, харак- терных для территории РФ, про- блем с запотеванием стекол не возникает.

После прекращения дождя

высыхание фильтра в естествен- ных условиях происходит через 2-3 часа, при работающем венти- ляторе – через 30-40 минут. При высыхании фильтр полностью восстанавливает свою работос- пособность.

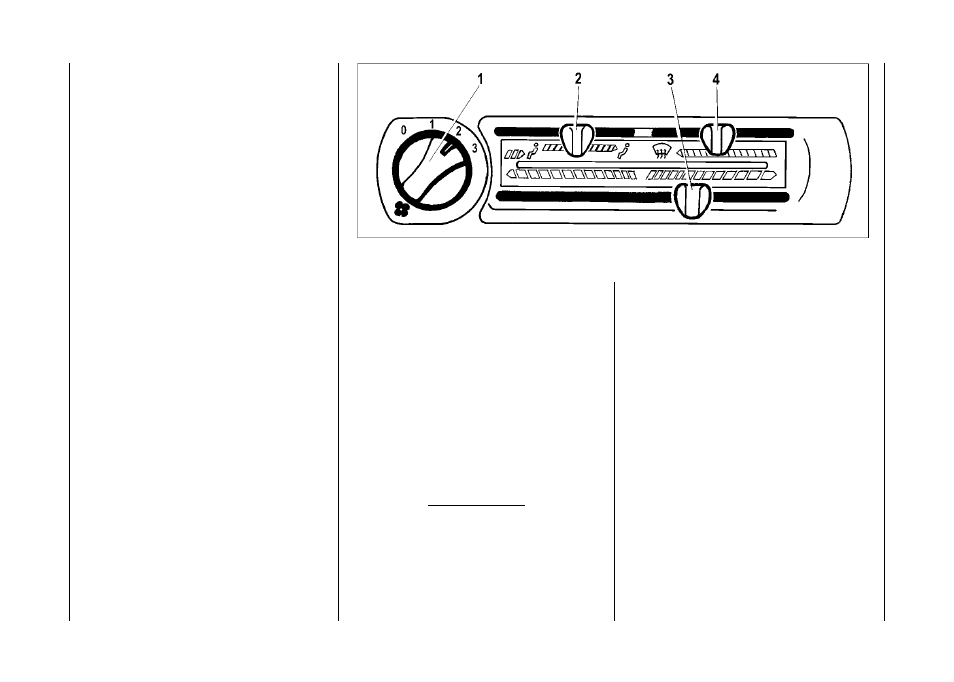

Рис. 28. Пульт управления системой вентиляции и отоплением салона

Система отопления любого автомобиля предназначена для создания и поддержания в салоне комфортного микроклимата. Печка ВАЗ 2114/15 считается довольно надёжной. Тем не менее периодически требуется её обслуживание и ремонт. Всё это можно сделать самостоятельно.

Как самостоятельно снять и произвести замену печки на ВАЗ-2115

Неисправности печки в любом автомобиле доставляют много хлопот. Особенно тяжело исправлять ситуацию, когда проблема уже запущена и потекла охлаждающая жидкость.

Заменить печку на автомобиле не простая задача, так как, чтобы до неё добраться, придётся разобрать полмашины и это займёт уйму времени. К сожалению, не все знают, как снять и заменить печку на ВАЗ-2115, и поэтому обращаются в автосервис.

Но не стоит торопиться отдавать свой автомобиль в чужие руки из-за одной только этой процедуры, так как:

1. Работы по замене составных частей стоят около 1500–2000 р.
2. Не факт, что сделают всё качественно.
3. Очень часто работники автосервиса относятся к работе абы как и могут что-нибудь сломать при демонтаже панели.

Назначение, расположение и устройство печки ВАЗ 2113–15

В отличие от классических моделей «Жигулей», печка ВАЗ 2113–15 довольно хорошо справляется со своими обязанностями. Если она исправна, в салоне машины всегда будет тепло. Система распределения воздушных потоков также реализована довольно неплохо, поэтому лобовое стекло даже в сильный мороз полностью очищается от наледи за несколько минут.

Назначение отопителя

Основная функция печки — обогрев салона и лобового стекла. Горячий воздух, подаваемый через систему воздуховодов на лобовое стекло, предотвращает его замерзание зимой. В тёплое время года печка используется для принудительной вентиляции салона.

Расположение и устройство печки

Печка ВАЗ 2113–15 расположена в передней части салона под центральной консолью приборной панели. В салон выведены лишь элементы управления отопителем и дефлекторы, через которые поступает воздух.

Отопитель салона ВАЗ 2113–15 закрыт центральной консолью

Печка состоит из следующих элементов:

• кожух;
• радиатор;
• кран;
• подводящий и отводящий патрубки;
• электромотор с цилиндрической крыльчаткой;
• заслонка обдува ветрового стекла;
• управляющая заслонка;
• заслонка обдува ног;
• модуль управления (переключатель режимов, резистор, рычаги управления заслонками).

Принцип работы печки

Работа печки основана на теплообмене между нагретой охлаждающей жидкостью (ОЖ) и воздухом, поступающим в салон. Основу конструкции составляет радиатор. Он представляет собой систему трубок, внутри которых циркулирует нагретая ОЖ, подающаяся от силового агрегата. Трубки оснащены тонкими ламелями, позволяющими более эффективно отдавать тепло воздуху.

Радиатор закрыт кожухом, который является корпусом печки. С одной его стороны расположен электрический вентилятор, нагнетающий в устройство воздух. Варьируя скорость вращения вентилятора переключателем, изменяющим сопротивление специального резистора и расположенным на центральной панели, можно регулировать интенсивность поступающего в салон воздушного потока.

Циркулируя между ламелей радиатора, воздух нагревается и по воздуховодам, расположенным в передней части отопителя, поступает в салон. Распределение потоков осуществляется при помощи трёх заслонок, одна из которых (управляющая) регулирует (открывает или закрывает) поступление воздуха в салон, а две другие (обдува ног и ветрового стекла) изменяют его направление.

Основу конструкции отопителя салона составляет радиатор

Печка может быть полностью отключена от системы охлаждения двигателя с помощью крана, перекрывающего подачу ОЖ в радиатор системы отопления.

Устройство отопительной системы ВАЗ-2115

Электрическая схема работы отопителя ВАЗ представлена следующими элементами:

• Электрический мотор с вентилятором. Вентилятор гонит горячий воздух в салон автомобиля и на лобовое стекло.
• Кнопки и рычаги переключения уровня тепла и скорости воздушного потока. На ВАЗ-2115 имеется 3 варианта скорости потоков тепла, которые можно регулировать.
• Добавочные сопротивления, обеспечивающие нужную скорость вращения вентилятора печки (понижающие вольфрамовые витковые катушки).
• Предохранители и провода соединения.

Схема печки ВАЗ-2115, представленная ниже, наглядно показывает её устройство работы и составные части.

Модификации легковых автомобилей ВАЗ-2114-2115-2113

Модель авто	Код комплектации	Тип кузова	Исполнение	Движок	Объем двигателя	Нормы токсичности	Контроллер
ВАЗ 2114-20	10 ->06.05	Хетчбек	Стандарт	2111-86	1,5	R83-02	2111-1411020-60 2111-1411020-61 2111-1411020-62
30	Хетчбек	Стандарт	2111-80	1,5	Евро-3	2111-1411020-80 2111-1411020-81 2111-1411020-82
40	Хетчбек	Стандарт	2111-75	1,5	Евро-4	2111-1411020-30
110 ->02.05	Хетчбек	Стандарт	2111-86	1,5	Евро-2	2111-1411020-40
120	Хетчбек	Стандарт	2111-80	1,5	Евро-3	2111-1411020-80 2111-1411020-81 2111-1411020-82
ВАЗ 2114-21	10 ->06.05	Хетчбек	Норма	2111-86	1,5	R83-02	2111-1411020-60 2111-1411020-61 2111-1411020-62
30	Хетчбек	Норма	2111-80	1,5	Евро-3	2111-1411020-80 2111-1411020-81 2111-1411020-82
40	Хетчбек	Норма	2111-75	1,5	Евро-4	2111-1411020-30
ВАЗ 2114-22	10 ->06.05	Хетчбек	Люкс	2111-86	1,5	R83-02	2111-1411020-60 2111-1411020-61 2111-1411020-62
30	Хетчбек	Люкс	2111-80	1,5	Евро-3	2111-1411020-80 2111-1411020-81 2111-1411020-82
40	Хетчбек	Люкс	2111-75	1,5	Евро-4	2111-1411020-30
ВАЗ 2114-22	110 ->02.05	Хетчбек	Люкс	2111-86	1,5	Евро-2	2111-1411020-40
120	Хетчбек	Люкс	2111-80	1,5	Евро-3	2111-1411020-80 2111-1411020-81 2111-1411020-82
ВАЗ 21144-20	10	Хетчбек	Стандарт	11183-30	1.6	Евро-3	21114-1411020-10 21114-1411020-11
20	Хетчбек	Стандарт	11183-20	1,6	Евро-2	21114-1411020-30 21114-1411020-31 21114-1411020-32
110	Хетчбек	Стандарт	11183-20	1,6	Евро-2	21114-1411020-30 21114-1411020-31 21114-1411020-32
ВАЗ 21144-22	10	Хетчбек	Люкс	11183-30	1.6	Евро-3	21114-1411020-10 21114-1411020-11
20	Хетчбек	Люкс	11183-20	1.6	Евро-2	21114-1411020-30 21114-1411020-31 21114-1411020-32
110	Хетчбек	Люкс	11183-20	1,6	Евро-2	21114-1411020-30 21114-1411020-31 21114-1411020-32
ВАЗ 2115-20	10	Седан	Стандарт	2111-86	1.5	R83	2111-1411020-70 2111-1411020-71 2111-1411020-72
30	Седан	Стандарт	2111-80	1.5	Евро-3	2111-1411020-80 2111-1411020-81 2111-1411020-82
40	Седан	Стандарт	2111-75	1.5	Евро-4	2111-1411020-30
110	Седан	Стандарт	2111-86	1.5	Евро-2	2111-1411020-40
120	Седан	Стандарт	2111-80	1.5	Евро-3	2111-1411020-80 2111-1411020-81 2111-1411020-82
130	Седан	Стандарт	2111-74	1.5	Евро-4	2111-1411020-50
2115-21	10	Седан	Норма	2111-86	1.5	R83	2111-1411020-70 2111-1411020-71 2111-1411020-72
30	Седан	Норма	2111-80	1.5	Евро-3	2111-1411020-80 2111-1411020-81 2111-1411020-82
40	Седан	Норма	2111-75	1.5	Евро-4	2111-1411020-30
2115-22	10	Седан	Люкс	2111-86	1.5	R83	2111-1411020-60 2111-1411020-61 2111-1411020-62
30	Седан	Люкс	2111-80	1.5	Евро-3	2111-1411020-80 2111-1411020-81 2111-1411020-82
40	Седан	Люкс	2111-75	1.5	Евро-4	2111-1411020-30
110	Седан	Люкс	2111-86	1.5	Евро-2	2111-1411020-40
120	Седан	Люкс	2111-80	1.5	Евро-3	2111-1411020-80 2111-1411020-81 2111-1411020-82
130	Седан	Люкс	2111-74	1.5	Евро-4	2111-1411020-50
21154-20	10	Седан	Стандарт	11183-30	1.6	Евро-3	21114-1411020-10 21114-1411020-11
20	Седан	Стандарт	11183-20	1.6	Евро-2	21114-1411020-30 21114-1411020-31 21114-1411020-32
110	Седан	Стандарт	11183-20	1.6	Евро-2	21114-1411020-30 21114-1411020-31 21114-1411020-32
21154-22	10	Седан	Люкс	11183-30	1.6	Евро-3	21114-1411020-10 21114-1411020-11
20	Седан	Люкс	11183-20	1.6	Евро-2	21114-1411020-30 21114-1411020-31 21114-1411020-32
110	Седан	Люкс	11183-20	1.6	Евро-2	21114-1411020-30 21114-1411020-31 21114-1411020-32

Устройство и принцип действия печки ВАЗ 2114/15

Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.

Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног

Устройство печки

Печка ВАЗ 2114/15 состоит из следующих элементов:

1. Вентилятор.
2. Заслонка обдува лобового стекла.
3. Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
4. Управляющая заслонка.
5. Радиатор печки.
6. Воздуховод, направляющий поток воздуха в ноги.
7. Внутренний воздуховод.

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха

Предохранитель печки и причины его выхода из строя

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.

Предохранитель печки F7 находится в монтажном блоке под капотом со стороны водителя

Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Расположение реле системы отопления

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.

Реле печки располагается под панелью приборов в блоке предохранителей

Переключатель режимов печки

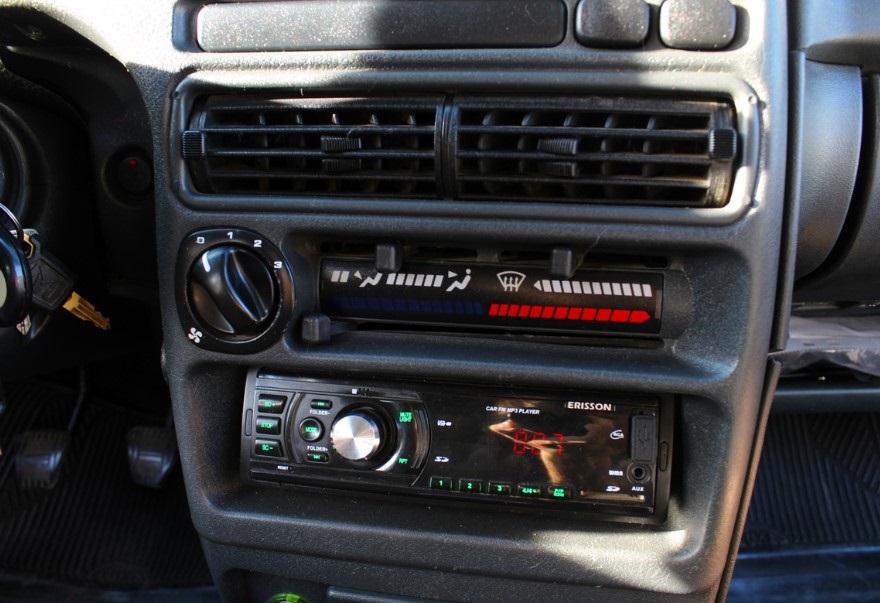

Переключатель режимов или регулятор печки установлен на центральной консоли, которую при его ремонте или замене придётся демонтировать. При выходе переключателя из строя перестаёт работать электродвигатель вентилятора.

Регулятор печки расположен на центральной консоли с левой стороны

Устройство отопительной системы ВАЗ-2115

Электрическая схема работы отопителя ВАЗ представлена следующими элементами:

• Электрический мотор с вентилятором. Вентилятор гонит горячий воздух в салон автомобиля и на лобовое стекло.
• Кнопки и рычаги переключения уровня тепла и скорости воздушного потока. На ВАЗ-2115 имеется 3 варианта скорости потоков тепла, которые можно регулировать.
• Добавочные сопротивления, обеспечивающие нужную скорость вращения вентилятора печки (понижающие вольфрамовые витковые катушки).
• Предохранители и провода соединения.

Схема печки ВАЗ-2115, представленная ниже, наглядно показывает её устройство работы и составные части.

Уход за системой охлаждения

Для того, чтобы система охлаждения функционировала исправно, за ней следует ухаживать и периодически проверять ее состояние. Наиболее ответственной из этих операций является своевременная замена охлаждающей жидкости. Обусловлена она тем, что во время циркуляции по системе ОЖ претерпевает многократные нагревания и охлаждения, в результате чего ее химический состав изменяется и охлаждающие свойства резко уменьшаются.

Для того, чтобы вовремя заменять охлаждающую жидкость, надо ориентироваться на следующие важные правила:

• полностью менять тосол следует каждые 2 года, а антифриз — каждые 5 лет;
• при большом пробеге замена тосола обязательна примерно после 15.000 км, а антифриза — после 40.000 км (эти цифры могут быть несколько больше или меньше — в зависимости от внешних условий);
• при значительном изменении цвета охлаждающей жидкости ее следует обязательно заменить в не зависимости от времени ее использования и величины пробега.

Как можно видеть из приведенных выше правил, использование антифриза более выгодно, и предпочтение следует отдать именно ему.

Замена охлаждающей жидкости

Для того, чтобы не допустить серьезных ошибок, выполнять правильную замену охлаждающей жидкости следует таким образом:

1. Полностью слить всю старую ОЖ из системы.
2. Плотно закрутить все пробки.
3. Залить в систему очищенную (крайне рекомендуется — дистиллированную) воду до отметки максимума.
4. Завести двигатель и дать системе хорошо прогреться (при этом следует избегать перегрева мотора, а холостые обороты следует поддерживать в районе 3000).
5. Выключить двигатель и оставить машину постоять около 7-10 минут.
6. Слить из системы всю дистиллированную воду.
7. Если вода вытекает грязной — вновь повторить всю операцию.
8. После того, как станет вытекать чистая вода, залить в систему охлаждающую жидкость.

Если в ходе эксплуатации автомашины уровень ОЖ падает, то ее можно периодически подливать, но при этом через положенное время (сроки были указаны выше) все равно необходимо выполнить ее полную замену.

Возможные поломки

Что же касается поломок в системе охлаждения, то чаще всего случаются:

• проблемы с радиатором (протечка либо засорение);
• выход из строя термостата;
• разрушение водяного насоса (чаще всего выходят из строя подшипники либо обламывается крыльчатка);
• поломка вентилятора;
• протечка в системе патрубков.

Патрубки системы охлаждения Тогда как проблемы с радиатором и другими агрегатами системы за одну минуту не решить, то проблемы с патрубками довольно легко устранимы — если они потеряли эластичность и стали трескаться, то их просто следует заменить на новые. А в большинстве случаев простой подтяжки хомутиков будет достаточно для решения проблемы с утечками ОЖ из охлаждающей системы.

Поэтапная замена печки ВАЗ-2114

Для тех, кому этот способ не подходит, можно полностью снять печку и отрегулировать ее. Делается это поэтапно.

Перед тем, как вы снимите отопитель (1), не забудьте отсоединить провод «массы», иначе аккумуляторная батарея сыграет с вами шутку. Заодно слейте жидкость охлаждающую из системы.

Теперь снимите панель приборов. а так же облицовку туннеля пола. Теперь аккуратно отсоедините воздуховод (под № 19) для обогрева салона.

Начинайте новый виток работ:

Поведите те же самые манипуляции с электрическими проводами от резистора (№ 18), электродвигателя (№2) вентилятора, подводящего (№12) и отводящего (№ 13) шлангов крана.

1. Последовательно отверните 2 гайки крепления крана непосредственно на щитке передка.
2. Снимите уплотнитель с труб крана.
3. Пришла пора открутить 4 гайки крепления печки к кузову.
4. Можете беспрепятственно снимать отопитель вашего ваза с управлением в сборе.
5. Как только закончите процесс регулировки, проведите установку в строгом порядке наоборот.

Чистка и промывка радиатора печки ВАЗ 2114/15

Повысить эффективность работы печки можно с помощью очистки и промывки радиатора. Процедуру можно выполнить без демонтажа радиатора и с демонтажем. В первом случае потребуется снять отводящий и подводящий патрубки с отопителя и залить в него раствор для промывки. В качестве такого раствора используют лимонную кислоту, чистящие средства для сантехники (например, «Крот») и т. п. Затем радиатор промывают проточной водой и заливают ОЖ. Более качественно почистить радиатор можно, сняв его с автомобиля. Это позволит промыть его не только изнутри, но и снаружи, удалив грязь между сотами. Промывку обычно проводят проточной водой.

Если после выполнения этих процедур печка лучше работать не стала, радиатор необходимо заменить.

Видео: промывка радиатора печки

Таким образом, диагностировать неисправность и определить причину плохого обогрева салона ВАЗ 2114/15 своими руками довольно просто. Самостоятельный ремонт и замена отдельных элементов системы отопления также не представляют большой сложности. Достаточно лишь точно выполнять рекомендации специалистов

Работа печки основана на следующем принципе

Работает система охлаждения и отопления практически на всех моделях автомобилей ВАЗ одинаково. Включение отопителя производится при помощи регулятора, который располагается в самой машине, антифриз подаётся к радиатору. Его температура после прогрева достигает больше 80 градусов. После чего начинает работать вентилятор, который работает на одном из 3 скоростных режимов.

Вентилятор начинает создавать направленный поток воздуха. Он движется из внешней части системы отопления внутрь салона машины. При помощи заслонок регулирования водитель выбирает зоны отопления, всего их три: на ноги, на ветровое стекло и в салон машины.

Ключевым элементом системы отопления автомобиля является вентилятор, и, если он выйдет из строя, то отопление пропадёт. Без него горячий воздух не будет поступать в салон, и, чтобы обогреть внутренне пространство ВАЗ-2115, потребуется не пара минут, а пара часов.

Алюминиевый или медный?

Какой радиатор печки (отопителя) выбрать? Алюминиевый или медный?

Данный вопрос очень актуален среди ВАЗоводов можно сказать ТАЗоводов — особенно в зимний период, чем в летний т.к. система охлаждения ВАЗа оставляет желать лучшего.

Все автомобильные производители используют алюминиевые радиаторы печки, но ВАЗ первоначально использовал медные радиаторы печки, если помните примерно до 1998г? они шли (если что, то поправте если не прав )и потом начал переходить на алюминий.

Алюминиевый радиатор печки

Сам по себе алюминий имеет следующую теплоотдачу 209,3 Вт/(м. град), быстро нагревается и быстро остывает, что с одной стороны хорошо, с другой – не очень.

Кол-во боковых ребер у алюминиевого радиатора значительно больше, чем у медного – что несомненно лучше! Так же ширина каналов алюминиевого радиатора больше чем у медного, благодаря чему риск разбиваемости такого радиатора меньше, теплоотдача на холостых больше.

Алюминиевый радиатор в случае протечки не подлежит ремонту

Медный радиатор печки

Первоначально медь имеет теплоотдачу равную 389,6 Вт/(м. град), долго нагревается, долго остывает.

Количествово ребер значительно меньше, чем у алюминиевого, каналы маленькие и быстро забиваются, плохая текучесть на холостых оборотах (кстати, поэтому на холостых и дует прохладным воздухом – самая часто встречающаяся проблема у владельцев отечественного автопрома). Медный радиатор ремонто пригоден, в случае протечки его можно запаять.

Так же стоит отметить, что в последнее время для изготовления медного радиатора используют не чистую медь, некоторые производители (к примеру, «лузар») её красят, что снижает теплоотдачу. Сегодня на рынке очень мало качественных медных радиаторов, поэтому нарваться на последний шлак проще простого.

И так выбрали радиатор, а теперь в путь заменять старый на новый.

Итак, приступаем.

Отключаем минусовую (-) клемму от аккумулятора.Ключом на 10мм. Сливаем охлаждающую жидкость. Для этого откручиваем сливную пробку на блоке цилиндров с помощью головки на 13мм.Пробка находится чуть ниже модуля зажигания. Иногда, в зависимости от конструкции модуля зажигания, его необходимо снять, т.к. он перекрывает доступ к пробке у меня всё просто давно переделано и доступ к сливу без всяких либо вмешательств есть удобный подход, стоит кран.

Чтобы потери охлаждающей жидкости свести к минимуму, под двигатель ставим емкость в виде тазика или баклашки не меньше 5л.- для сбора жидкости и выкручиваем пробку.

Также снимаем пробку с расширительного бачка, иначе в нем образуется разряжение, которое будет удерживать охлаждающую жидкость.

В крации расскажу как снять радиатор печки без косяков, если бы был поношкик то сделал бы быстрее =))

Для дальнейшей работы потребуются следующие инструменты:

Отвертки – крестовая(+) и с плоским жалом (-) но желательно иметь набор отвёрток разных размерах.

Набор головок, а точнее головки на 8мм и 7мм или торцевая трубочка 10х8мм
Брусок деревянный 30х50 или 50х50 высота примерно пол метра — будет использоватся как помошник
Маленький тазик или баклашка для сбора “Антифриза” в салоне и при сливе из системы

Тряпки или газета по усмотрению

1.Снимаем облицовочный кожух рулевого вала, отключаем кнопку “аварийки”.- если у кого она там, стоит он тоже мешается
2.Выкручиваем винты и снимаем боковые экраны консоли, с левой и справой стороны
3.Снимаем бардачок, бардачок со всеми внутренностями
3 .Открываем крышку, которая закрывает диагностический разъем и, выкрутив 2 винта, снимаем разъем со щитка панели приборов. Снимаем разъем с прикуривателя и лампы подсветки пепельницы.

С блока управления отопителем снимаем ручку переключателя скоростей и ручки рычагов управления заслонками.
Снимаем магнитолу (если она у кого есть).

С консоли выкрутив 7 винтов (один находится под декоративной заглушкой справа от блока кнопок), отсоединив разъемы от кнопок и блока БСК, снимаем щиток панели приборов Снимаем комбинацию приборов.

Откручиваем болты крепления центрального кронштейна, вот там то и пригодится ключик на 8 мм.Если его нет то придётся откручивать пассатижами =))) Вытаскиваем кронштейн в сторону и, отсоединив разъем блока управления двигателем ЭБУ, — (можно этого и не делать если коса позволяет ), убираем.

Раскрепляем блок управления отопителем там 4-ре самореза и опускаем его вниз, насколько позволят троса управления заслонками
