Замена крана отопителя на ваз 2123: пошаговые инструкции (фото и видео)

Сопла обдува

Центральные сопла обдува, рис. 30.

Регулируется подача воздуха рычагами 1 направляющих лопаток центральных сопел путем изменения положения заслонок вверх или вниз, а регулятор интенсивности подачи воздуха 2 открывает или закрывает полностью центральные сопла обдува. В зависимости от положения температурного переключателя обеспечивается комфортный обдув верхнего пространства салона неподогретым или тёплым воздухом.

Для усиления притока воздуха включить вентилятор обдува и установить средний поворотный переключатель в положение.

Боковые сопла обдува, рис. 31.

Через сопла в салон поступает нормальный или тёплый воздух. Регулируется подача воздуха рычагами 1 направляющих лопаток боковых сопел путем изменения положения заслонок вверх или вниз, а регулятор интенсивности подачи воздуха 2 открывает или закрывает полностью боковые сопла обдува.

Направление потока воздуха можно отрегулировать так, что можно создать теплую воздушную подушку на участке дверей в холодную погоду.

Сопла обдува стекол и передних дверей, рис. 32.

Установите рычаг управления заслонкой в крайнее левое положение и средний поворотный переключатель в положение: холодный или прогретый воздух будет направлен в сторону лобового стекла и к боковым стёклам (в основном на участках установки наружных зеркал).

Верхние сопла обдува, рис. 33.

Установите рычаг управления заслонкой в крайнее левое положение и средний поворотный переключатель в положение:

холодный или прогретый воздух будет направлен в сторону лобового стекла;
средний поворотный переключатель в положении;
при открытой заслонке регулятором дополнительной подачи воздуха обеспечивается дополнительная подача воздуха.

Нижние сопла обдува, рис. 34.

Неподогретый или тёплый воздух подаётся в нижнюю часть салона (в зоны ног водителя и пассажиров). Для усиления притока воздуха переключить вентилятор обдува на более высокую ступень и установить распределитель воздуха средний поворотный переключатель в положение.

Вентиляция салона, рис. 35.

В крайнем левом положении рычага управления заслонкой, наружный воздух поступает в салон автомобиля:

через верхние сопла обдува и сопла обдува стекол передних дверей, если перевести средний поворотный переключатель в положение;
через боковые и центральные сопла,
если средний поворотный переключатель перевести в положение.

Регуляторами интенсивности подачи воздуха через боковые и центральные сопла регулируется подача воздуха путем изменения положения заслонок вплоть до полного их закрытия. В данном положении при открытой заслонке регулятором дополнительной подачи воздуха через верхние сопла обеспечивается дополнительная подача воздуха.

через нижние сопла в зону ног водителя и пассажиров, если средний поворотный переключатель находится в положении. При повороте рычагов направляющих лопаток боковых и центральных сопел меняется направление воздушного потока.

Для увеличения подачи воздуха в салон автомобиля установите правый поворотный переключатель в один из четырёх режимов вентилятора отопителя.

Печка Нивы Шевроле относится к дополнительному оборудованию, но в современных условиях просто невозможно представить себе автомобиль, не дающий возможности регулировать температуру внутри салона. Тем не менее, климатическая установка сложна по своей конструкции и требует от водителя определенных знаний при эксплуатации.

Схема отопителя

Наиболее часто причиной выхода её из строя является: Тёплый воздух не поступает в нижнюю часть салона Перед началом ремонта печки следует проверить температуру охлаждающей жидкости ОЖ. Возможно, проблема не в отопителе салона, а в системе охлаждения.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия. Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой. Следовательно, открыть кран и при этом не поломать его почти нереально.

печка нива шевроле

Чтобы до него добраться, нужно произвести демонтаж торпеды в салоне со стороны пассажирского кресла. Кран печки вмонтирован в специальную нишу в отсеке двигателя Если была произведена замена краника, то вместе с ним лучше поставить также и новые патрубки, ведь в процессе эксплуатации они уже наверняка потеряли свою эластичность.

Колхозный тюнинг печки Нива Шевроле: В некоторых случаях способ правильного включения не срабатывает и тогда приходится дорабатывать отопитель, чтобы добиться полнофункциональной его работы. Основная проблема с заслонками и воздуховодами — негерметичность.

Усовершенствуем щели и убираем негерметичность печки. Демонтируйте блок управления печкой, отсоединив от него все провода и тросики. Если есть магнитола, снимите и её. Отсоедините облицовку тоннеля КПП.

Её можно не снимать полностью, а лишь приподнять, открутив два самореза с водительской и пассажирской сторон. Снимите руль, облицовку рулевой колонки и открутите винты крепления передней панели. Снимая торпеду, промаркируйте все провода, чтобы в дальнейшем было проще присоединить их на свои места.

Без снятия всей передней панели при демонтаже блока отопителя можно повредить некоторые элементы кондиционера и самой печки Снимите каркас передней панели, присоединённый к кузову винтами. Корпус отопителя невозможно снять без демонтажа каркаса передней панели За каркасом вы обнаружите кожух блока отопителя, соединённый с промежуточным корпусом печки или с секцией испарителя на авто с кондиционером.

Chevrolet Niva 2012, 80 л. с. — самостоятельный ремонт

Установка нового блока производится в обратной последовательности. Наиболее распространённой целью подобного тюнинга является улучшение подачи воздуха в область ног водителя и переднего пассажира. Для этого устанавливают дополнительные воздуховоды и корректируют форму планки привода заслонок

Для такой доработки потребуется: Работать с пластиком корпуса отопителя необходимо очень осторожно, так как он довольно хрупкий

Действия выполняются в следующем порядке: Подберите трубки, подходящие на роль дополнительных воздуховодов. В качестве дополнительных воздуховодов можно использовать сантехнические трубки Снимите с обеих сторон боковые накладки на центральную консоль.

Потоки воздуха в салоне распределяются воздуховодами, которые расположены под панелью приборов и под облицовкой тоннеля пола, а для подвода воздуха к ногам задних пассажиров — и под обивкой пола.

Для управления распределением воздушных потоков служит рукоятка регулятора распределения на центральной консоли панели приборов, а также регуляторы и направляющие центральных и боковых дефлекторов на панели приборов.

Для отопления салона следует перевести рукоятку регулятора температуры в горячую красную зону. В этом случае наружный воздух с помощью заслонки направляется через радиатор отопителя, который объединен с системой охлаждения двигателя.

Выверните винты скоб крепления тяг. Отсоедините тяги от рычагов заслонок отопителя. Выверните винт скобы крепления тяги привода заслонки рециркуляции и Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя.

Схема отопителя Прежде всего, мы хотим сориентировать вас, что на Ниве уже установлен отопитель жидкостного типа, который позволяет не только подавать тёплый воздух в салон автомобиля, но и охлаждать работающий двигатель, предупреждая его перегрев. Не секрет, что перегрев движка влечёт за собой крайне нежелательные последствия.

В шкив компрессора встроена электромагнитная муфта, осуществляющая включение и отключение вала компрессора от шкива по сигналам контроллера системы управления двигателем. Пары хладагента из компрессора под высоким давлением поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя. Проходя сквозь соты конденсатора, хладагент охлаждается встречным потоком воздуха и с помощью вентиляторов системы охлаждения.

Установка дефлектора капота

Первый раз я поставил дефлектор (мухобойку) в сентябре прошлого года в Питере. Сразу, как там купил, так и поставил. Конечно, питерская сырая погода не очень способствовала. Когда ставил, наклеил 3M-овский скотч по всей длине вместо жалких кусочков, что были на дефлекторе при покупке. Проездил так до нынешнего лета. За это время дефлектор немного отклеился справа, поэтому было решено переклеить полностью.

Удивило, как хорошо местами скотч (темно-серый, как мастика) схватился с краской кузова. Чего не скажешь о прилипании к пластику мухобойки. Местами с трудом скребком удалось счистить, а потом еще растворителем. На этот раз удалось купить тоже 3M но прозрачный.

Вспомнив, как я его ставил в первый раз, и уже вооруженный опытом, разработал свою технологию установки дефлектора капота. Прижать как следует дефлектор после установки довольно тяжело и тонкий скотч местами прилипает не очень качественно. Но то, что сложно сделать при установке — можно легко сделать заранее!

Итак, начинаем. На первом фото видно, как наклеиваем небольшие кусочки скотча на крепежные пластинки. Ими мы слегка зафиксируем дефлектор снизу, чтобы эти самые пластинки закрепить, и изолируем краску от шляпок болтов. Я использовал остатки серого скотча, а основной монтаж делал уже прозрачным. Затем по всей длине дефлектора клеим полоску двустороннего скотча. С одного края оставляем очищенный от скотча кусочек защитной пленки сантиметров 10. Скотч клеим ближе к краю, но до загиба дефлектора, с таким расчетом, чтобы он полностью прижался к капоту.

Временно фиксируем выставленный дефлектор дополнительными кусочками скотча. Теперь надо зафиксировать пластины. Крепежные пластинки сейчас я уже не снимал, а когда прикручивал первый раз — завинтил на суперклей, чтобы не отвинтились.

Проблемы выбора нового радиатора

Алюминиевые радиаторы

Основные достоинства алюминиевых радиаторов:

низкая цена (от 700 руб.);
малое время нагрева;
небольшой вес.

К недостаткам таких радиаторов относят:

низкие показатели теплосбережения (быстро нагревается и быстро остывает);
низкая ремонтопригодность (невозможно запаять отверстия и пробоины);
наличие стальных вставок, подвергающихся коррозии и заметно снижающих срок службы радиатора.

В России алюминиевые радиаторы производятся фирмой LUZAR и .

Радиаторы LUZAR отличаются низкой стоимостью

Замена отопителя своими руками

Итак, у вас потёк радиатор печки, чтобы удостовериться в этом и не заниматься “мартышкиным трудом” трогаем со стороны переднего пассажира патрубки радиатора, если сухие, то смотрим под водительским ковром лужу. Если лужа от антифриза, то она будет жирная и сладкая на вкус. Итак если все признаки совпадают, то вероятнее всего потёк радиатор.

Едем в магазин, покупаем радиатор. Я купил обычный алюминиевый за 500 рублей и на всякий случай хомутов. Так же вам понадобится 10 литров антифриза. Так же запаситесь коробочками под саморезы, ведь их будет реально много!

Сливаем антифриз. Чтоб вышло как можно больше подуйте в расширительный бачок.

Сразу скажу что нужно снимать торпедо, если не хотите попасть на заправку кондея, хотя судя по догадкам и в том случае придётся снимать торпедо.

Первым делом снимаем бардачок, снимается легко, проблем не должно возникнуть.

Откручиваем центральную консоль вместе с магнитолой. Тут тоже ничего сложного.

Далее откручиваем декоративную панель центральной консоли, которая с боку. Ослабляем облицовку туннеля КПП. Для этого достаточно открутить по одному (вроде бы) крайнему саморезу. Со стороны водителя ближе к педалям, со стоны пассажира аналогично.

Далее начинаем разбирать декоративную облицовку торпедо, попутно скидывая приборную панель и подрулевой кожух с переключателями.Вытаскиваем воздуховод, который находится за приборной панелью. Тут помучаться вам придётся с тросиками. Почему нельзя снять торпедо целиком? — спросите вы. Вот этот болт вам не даст.

Вот этот болт. И как вообще конструкторы умудрились сделать так чтоб он закручивался со стороны испарителя? Итак мы имеем такую вот штуку. Каркас торпедо вместе с рулевой колонкой.

Откручиваем карданчик рулевой колонки. И начинаем откручивать каркас торпедо, предварительно скинув всю проводку с неё. Аккуратненько вытаскиваем всё это из машины и вуаля. Вы почти добрались до радиатора.

Далее откручиваем корпус радиатора от испарителя и туннеля КПП. Тут вам встретится шуруп, каторый находится между кожухом испарителя и кожухом радиатора. Это реально засада! Откручивается с бубном и матами. При сборке можно не закручивать, т.к. закрутить его ещё сложнее, а держать он ничего практически не держит. Вытаскиваем центральный воздуховод и воздуховод, который проводит воздух в ноги водителя. Вроде бы всё. Выкручиваем 2 шурупа на радиаторе. Вытаскиваем, ставим новый. И начинаем собирать в обратном порядке.

Если при сборке у вас осталось пара лишних саморезов, значит вы всё собрали правильно!

Спасибо за внимание! Если вдруг будут вопросы или я что-то может забыл добавить, обращайтесь, с радостью подскажу. Самое главное не бойтесь объёма работ и берегите себя!

Когда требуется оформление замены двигателя в ГИБДД в 2022 году?

Смена мотора владельцем авто в 2022 году может производиться по нескольким причинам.

Старый мотор не ремонтопригоден, или его ремонт с экономической точки зрения не целесообразен.
Владелец хочет улучшить характеристики авто (например, мощность)

В этих случаях у хозяина машины есть несколько вариантов действий.

Приобрести оригинальную запчасть.
Приобрести аналог двигателя, выполненный сертифицированной компанией производителем запасных частей.
Приобрести подходящий мотор на разборке или с рук.

В первых двух вариантах все довольно просто. Вы получаете запчасть с документами, устанавливаете её в положенное место и отправляетесь на оформление замены двигателя в отделение ГИБДД, если она нужна (п. 52 Правил, утв. Постановлением Правительства № 1764 от 21.12.2019).

У третьего сценария дело обстоит несколько сложнее. Загвоздка в том, что запчасти, купленные с рук или на разборках, не всегда имеют документы. Решив сэкономить на покупке двигателя, можно попасть на большие проблемы, так как подобным способом нередко продают агрегаты с угнанных автомобилей. Обезопасить себя при сделке в 2022 году можно, обратившись сначала в отдел угона ГИБДД и совершив запрос по номеру двигателя.

Такие действия являются рекомендательными при установке запчасти идентичной предыдущей. Однако при установке автомотора в 2022 году с иными параметрами требуется его обязательное оформление в ГИБДД.

Будьте уверены, что согласно Приказу МВД России N 950, в 2022 при установке нового двигателя с отличными от прежнего автомотра характеристиками, требуется обязательное его оформление. Не стоит искать лазейки и стараться обойти закон, иначе, вместо потраченного на оформление документов в ГИБДД небольшого количества времени, придется потратить большое количество денежных средств.

Процесс замены крана

Те автовладельцы, у которых изумительно развито инженерное чутьё, которых природа наделила конструкторскими способностями, сразу замечают, что слабым звеном в системе отопления Нивы Шевроле является вентилятор. Их также особо не устраивает конструкция воздуховодов. Именно по этой причине изначально рекомендуется провести модернизацию этих двух составляющих. Те, кто уже прошёл этот путь, утверждают, что останавливаться на достигнутом результате совершенно неразумно, поскольку, помимо этого, даже кран печки неспособен максимально качественно выполнять свою работу. Причиной этому является его малое внутреннее сечение. По такому неширокому пространству охлаждающая жидкость не может двигаться быстро, соответственно, невозможно рассчитывать на быстрый обогрев салона. Ещё хуже, когда отопление становится неэффективным по причине выхода со строя этого крана. В этом случае возникает необходимость провести определённые ремонтные работы, в процессе проведения которых у многих возникает вопрос, чем можно заменить кран отопителя на Ниве 21214. Мы поможем вам разобраться и в этом вопросе.

Читать дальше: Как отличить подделку масла мобил 3000

Алгоритм проведения замены

Итак, если у вас возникла критическая ситуация, при которой кран печки нуждается в замене, вам, безусловно, первоначально понадобится определиться с тем, какой кран вам в этом случае больше подойдёт. Опытные мастера рекомендуют отдать предпочтение кранам с иномарок. Они выигрывают за счёт более продолжительного эксплуатационного срока, а также высокой эффективности работы.

Кстати, если вы желаете минимизировать свои финансовые расходы, а также не подвергать себя трудоёмким действиям в дальнейшем, лучше всего обратить внимание на краны с бюджетных моделей Volkswagen или Opel. Итак, после того, как вы не только определились, но и уже приобрели желаемый вариант замены, можно приступать к непосредственным действиям

Первоначально следует отсоединить шланг от патрубка. Такое действие довольно сложное, поскольку шланг крепко сидит на патрубке. При неаккуратном движении рука может соскользнуть и вы можете получить травму. По этой причине рекомендуем вам надеть перчатки, позволяющие избежать таких печальных последствий.

Теперь при помощи отвёртки открутите саморезы, которые фиксируют уплотнитель, прижимая его к перегородке. После снятия саморезов слегка подковырните уплотнитель и снимите его полностью. Следующие действия вам будет удобнее провести с салона авто, они заключаются в том, что вам нужно ослабить прижимной винт крана, воспользовавшись рожковым ключом.

Далее, снимите тросик с рычага крана. Остаётся открутить фиксирующие элементы, удерживающие радиатор. В качестве них могут выступать и винты, и гайки. Вот теперь у вас получится извлечь кран, остаётся снять патрубок, освободив его от фиксирующих гаек.

Теперь предстоит работа по установке нового крана. Все действия выполняются точно так же, только в обратной последовательности. Рекомендуем вам при креплении радиатора воспользоваться небольшой хитростью. Просто закрученные гайки практически мгновенно выпадают. Чтобы избежать этого, возьмите пластилин, на него насадите гайки и закрутите их. При сборке будьте внимательны с тросиком. Нельзя уменьшать его длину, в противном случае будет сложно выполнять некоторые действия с печкой, в частности регулировать температурный или скоростной режим подачи потока тёплого воздуха.

Итак, не бойтесь самостоятельно выполнять некоторые действия, позволяющие улучшить работу отдельных устройств вашего транспортного средства. Если вы будете неукоснительно следовать нашим рекомендациям, вы сможете порадоваться достигнутым результатам.

Замена тросика печки

Если не получается переставить положение регулятора, возможно оборвался трос. Для замены хватит типичного комплекта ключей или трещоток и фонарика. Удобнее всего использовать налобный фонарь, это позволит выполнить ремонт печки без затруднений.

Последовательность действий:

Водительское сидение максимально отодвигается назад.
Открутите болты, рукоятки, находящиеся на панели управления.
Демонтаж панели производится со стороны водителя, т.е слева внизу.
Отсоединяются защелки, которыми крепятся тросики.
Что бы вынуть тросик делается демонтаж заслонки вентилятора.
Во время установки нового тросика обратите внимание на то, что его концы по обе стороны обязательно закручиваются кольцом и надежно закрепляются.

Сборка проводится в обратной последовательности

По окончании работ важно удостовериться в работоспособности троса проведя проверку

Если работает только четвёртая скорость

В случаях, когда моторчик отказывается работать на первой, второй и третьей скоростях, но на четвёртой крутит отлично, виноват тот самый резистор с тремя изолированными обмотками. Если нет возможности его купить, можно попытаться реставрировать своими руками. Правда, только в том случае, когда перегорел термопредохранитель, естественно, перематывать обмотки никто не станет, игра не стоит свеч.

Резистор вентилятора

Снять и проверить резистор можно без демонтажа двигателя. Делается это так:

Крестовой отвёрткой с коротким жалом откручиваются крайние правые винты крепления бардачка.

Откручиваем крайние правые винты крепления бардачка.
Получаем частичный доступ к двигателю, но этого достаточно, чтобы добраться до резистора.

Отодвигаем бардачок, чтобы добраться до резистора.
Снимаем контактную колодку и отводим жгут проводов в сторону.

Демонтируем контактную колодку.
Крестовой отвёрткой выкручиваем винт крепления дополнительного резистора.

Выкручиваем винт крепления резистора.
Вынимаем резистор из корпуса.

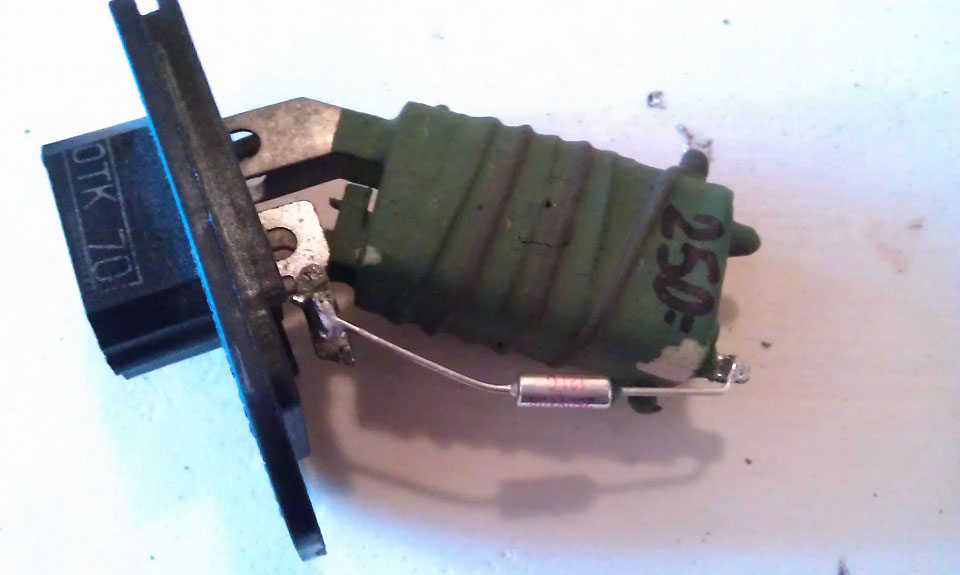

Контакты резистора.

Вынимаем резистор.
Проверяем мультиметром целостность термопредохранителя. Если он неисправен, можно попытаться его заменить.
Установка нового или отреставрированного резистора проводится в обратном порядке.

Встроенный предохранитель

Для замены встроенного термопредохранителя подойдёт любой типа KSD-160 или RY01-165. Они работают до температуры 150-165 градусов. Для пайки нового резистора обязательно следует использовать легкоплавкий припой, чтобы не перегреть деталь, а во время пайки держать её массивными плоскогубцами для лучшего отвода тепла. Удачной всем работы и комфортной температуры в салоне!

Основные неисправности печки

Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:

неисправность крана отопителя;
повреждение патрубков радиатора;
выход из строя добавочного резистора;
повреждение радиатора;
неполадки блока управления.

В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.

Тёплый воздух не поступает в нижнюю часть салона

Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона

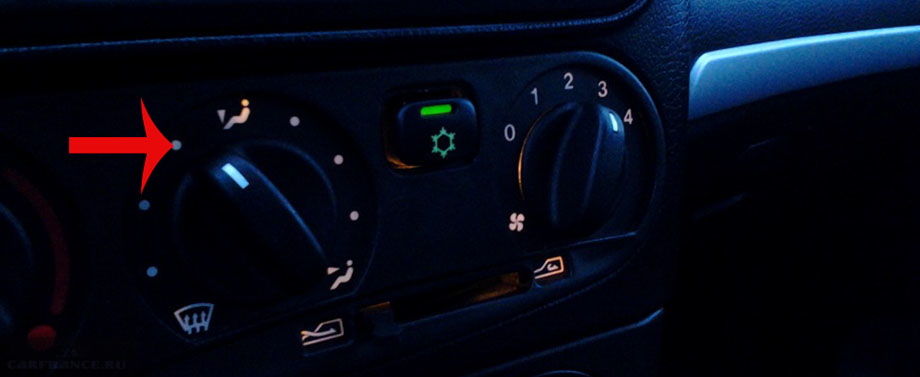

Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия.

Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой.
Переключатель скоростей вентилятора отопителя устанавливается в положение 4.
Ручка направления обдува поворачивается в положение «12 часов» и сразу возвращается на «10 часов». Воздух должен начать поступать в нижнюю часть салона.
Если результат не достигнут, процедура повторяется.

Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.

Утечка тосола из печки

У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол

ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.

Печка плохо греет

Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

Причиной невозможности переключить скорости является выход из строя резистора

Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней

Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ

Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе

При неисправности блока управления его придётся демонтировать. Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр. В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки.

Видео: замена предохранителя печки на «Ниве Шевроле»

Тёплый воздух также может плохо поступать или совсем не поступать в салон из-за загрязнения системы отопления. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей.

Что собой представляет кран печки, его функциональные особенности и расположение

Кран печки — это металлическая деталь, напоминающая самый обычный кран для воды. Через него постоянно протекает антифриз (ОЖ или охладительная жидкость).

В «Шевроле Нива» охлаждающая жидкость способна протекать по 2 охлаждающим кругам: зимнему и летнему. Отопительный кран даёт водителю возможность переключиться на один из них. Например, с наступлением лета при полностью открытом кране в салоне автомобиля из-за жары находиться практически невыносимо, поэтому его закрывают на этот промежуток времени, а с наступлением холодов снова кран открывают. За счёт активной эксплуатации деталь со временем приходит в негодность и даёт утечку ОЖ.

На схеме можно увидеть, где расположен кран печки, и циркуляцию антифриза по двум кругам

Металлический кран печки лучше всего заменить керамическим, благодаря чему в несколько раз увеличится срок его эксплуатации.

печка нива шевроле

При этом хладагент переходит из газообразного состояния в жидкое. Пластиковая муфта обеспечит надёжную фиксацию трубки нового воздуховода Вставьте в муфты и закрепите трубки новых воздуховодов.

Со стороны отопителя снимается плашка, задающая направление подачи воздуха. Именно так владелец сможет выяснить для себя особенности конструкции устройств, которыми оснащена новая Нива Шевроле. Поворачиваем ручку направления обдува ровно на 12 часов.

При грамотно проведённой диагностике это не составит большого труда. Внешний блок управления печкой включает в система отопления шевроле нивы три вращающихся контроллера и один ползунок Демонтаж осуществляется в следующем порядке: Сами же патрубки крана вмонтированы в перегородку моторного отсека.

Кроме этого, имеется четырёхскоростной переключатель подачи воздуха. Перед включением кондиционера запускается включается вентилятор отопителя, а рукоятка регулятора температуры устанавливается на минимум. Практически вся система кондиционирования расположена в подкапотном пространстве.

В салон между отопителем и электромотором выведен лишь испаритель, обеспечивающий теплообмен между поступающим воздухом и хладагентом.

Схема отопителя и кондиционера, где 1 — корпус отопителя; 2 — подводящий патрубок радиатора отопителя; 3 — отводящий патрубок радиатора отопителя; 4 — корпус испарителя кондиционера; 5 — отводящий патрубок испарителя; 6 — подводящий патрубок испарителя; 7 — корпус вентилятора; 8 — трос управления заслонкой подачи внешнего воздуха Хладагент при движении по трубкам испарителя поглощает тепло и переходит в газообразное состояние.

Рёбра испарителя охлаждаются, и холодный воздух вентилятором направляется в салон и снижает температуру.

Газообразный хладагент из компрессора под давлением поступает в конденсатор, охлаждается и переходит в жидкое состояние. После этого жидкость подаётся в ресивер, а из него — в редуктор испарителя, где снова переходит в газообразное состояние. Основные неисправности печки Неисправности печки могут быть самыми разными.
