Как подключить автозапуск двигателя от сигнализации

Где находятся основные точки подключения сигнализации?

Если система будет подключаться самостоятельно, автовладелец должен знать о расположении точек. Обычно они располагаются в центральном коммутационном модуле внутренней проводки.

Этот блок чаще всего находится снизу от приборной панели, рядом с контрольной комбинацией.:

1. В последних версиях российских транспортных средств модуль может устанавливаться с правой стороны от педали газа, в ранних — слева от рулевой колонки.
2. В импортных автомобилях это устройство обычно располагается рядом с педалью сцепления, недалеко от передней двери.

Независимо от типа транспортного средства, точки подключения устанавливаются в замке. Выключатель зажигания оснащается десятками проводников, которые соединяются с основными устройствами и агрегатами. В замке имеются плюсовые клеммы и контактные элементы стартерного механизма. Их подключать обязательно, если используется охранная система с автозапуском ДВС.

Центральный замок

При оснащении автомобилем ЦЗ это устройство является точкой подключения, которую надо соединить с охранным комплексом. Блок управления центральным замком обычно устанавливается рядом с коммутационным модулем либо под дверной обшивкой водительской двери. Если ЦЗ монтировался не штатно, то его расположение может быть под капотом или за вещевым ящиком, иногда модуль устанавливается под водительским сиденьем. Предварительно рекомендуется ознакомиться с сервисным руководством к системе.

В зависимости от типа центрального замка, устройство может иметь три типа полярности:

• прямая;
• обратная;
• переменная.

О точках подключения подробно рассказал канал «VMazute».

Через порог

Некоторые проводники прокладываются через порог под дверью водителя, соответственно, точки подключения сигнализации с автозапуском могут находиться под декоративной облицовкой. В этих местах обычно выполняется монтаж компонентов, необходимых для контроля функционирования бензонасоса.

Под порогами дверей могут устанавливаться точки для подсоединения:

• концевых выключателей;
• силовых проводников центрального замка;
• габаритного освещения;
• сирены противоугонного комплекса.

В некоторых моделях авто под порогами устанавливается до 90% всех точек для подключения, в результате чего процесс обслуживания и подсоединения системы значительно упрощается.

Схема подключения замка

Для того, чтобы можно было устанавливать центральный замок на автомашины ВАЗ, производитель снабдил их специальным управляющим модулем БУБД. Найти его можно прямо под торпедой, в левой ее части. При отсутствии этого модуля выполнить установку устройства попросту не удастся, поэтому перед тем, как купить электронный замок, следует сначала выяснить — установлен ли на машине модуль.

В разъемы этого модуля стандартно подключены 6 проводков различных цветов. Если выполняется установка сигнализации на ваз 2114, то потребуется отключить коричневый и синий, дабы получить следующую схему подключения:

Перед тем, как приступить к установке замка, следует убедиться — установлены ли в дверях автомашины пятипроводные актуаторы. Если окажется, что вместо них вмонтированы обычные выключатели, то подключить сигнализацию не удастся.

Еще одним важным моментом, о котором следует помнить, является необходимость приобретения дополнительных электронных компонентов, не входящих в комплект сигнализации.

К ним относятся:

• диоды 1N4001 на 1 Ампер — 3 штуки;
• трехамперный диод 1N5401;
• любой диод, рассчитанный на ток до 5 Ампер (только в том случае, если отдельные выходы на поворотники отсутствуют).

После того, как эти компоненты куплены, можно приступать к подключению сигнализации. Для этого следует внимательно изучить рисунок с планом подключения, идущий в прилагаемой к инструкции (эта схема центрального замка ваз 2114 продублирована ниже) и выполнять всю процедуру установки согласно с ним. Так, на схеме индексом Х2 значится управляющий шестиконтактный разъем (БУБД) о котором говорилось вначале. С него и следует начать подключение, руководствуясь все той же «родной» схемой.

После того, как замок будет подключен, останется только выполнить врезку в провода, дабы соединить сигнализацию с датчиками дверей.

Делается она в следующем порядке:

1. Демонтировать накладку порога вместе со щитком боковины, вывернув их крепежные саморезы.
2. В обнажившемся жгуте проводов найти кабель, идущий к дверным концевикам (имеет белую с черным расцветку) и в его разрыв впаять диод 1N5401 так, чтобы направление возможного прохождения тока было только в сторону концевых выключателей.
3. Во втором жгуте проводов найти два синих кабеля, от которых следует сделать отводы (при помощи провода такого же сечения) и протянуть их до места крепления сигнализации.
4. Разрезать провод ручного тормоза и в его разрыв впаять диод 1N4001 катодом в сторону концевика.

При необходимости, сделать врезку в провода можно еще до подключения сигнализации к разъемам — на функционале электронного оборудования это никак не отразится.

Следующим шагом станет подключение автозапуска. Для этого нужно будет запитать сигнализацию на клемму 30 замка зажигания, а к его 15 разъему подсоединить кабель желтого цвета, выходящий из разъема Х1 (согласно схеме подключения).

После того, как сигнализация будет подключена к бортовой сети питания, нужно будет выполнить ее подключение и к датчику оборотов, соединив провод серо-черного цвета, выходящий из разъема Х3, с тахометром. После этого останется лишь соединить провод черного цвета Х3 с разъемом массы в основном блоке.

На этом установку центрального замка можно считать завершенной.

Установка и подключение центральных замков

Установка активатора центрального замка в переднюю дверь

Установку центрального замка следует начать со снятия обшивок дверей и других элементов, которые могут стать помехой при монтаже. Затем в каждой двери сверлятся отверстия для установки металлической планки, на которую будет крепиться активатор замка двери.

Закрепив и отрегулировав пластиковый активатор, переходим к подсоединению и укладке проводов. Задача — завести провода в салон автомобиля и подключить к блоку сигнализации.

Для того чтобы избежать попадания влаги на провода и дальнейшего выхода из строя активаторов и других устройств (электростеклоподъемники, подсветка дверей), продумайте прокладку проводов вдоль двери заранее.

Не размещайте провода в нижней части двери, так как в этом месте чаще всего скапливается вода.

Прокладка провода активатора центрального замка

При прокладке провода обратите также внимание на самую «проблемную» зону, а именно место перегиба проводов в проеме между дверью и кузовом

Принцип работы ЦЗ

Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности; исполнительные устройства — по своей сути это двигатель постоянного тока, который связан с редуктором. Центральным замком обычно управляют с помощью двусторонней кнопки с тремя контактами — одним общим и двумя нормально-разомкнутыми.

Разновидности элементов ЦЗ

Общая схема подключения будет выглядеть следующим образом: общие выходы подводятся к управляющим проводам замка, НЗ-контакты и половина релейных катушек к плюсу, другая половина катушек — к основной проводке. С пассажирских актуаторов к блоку приходят два сигнальных провода бело-коричневый и коричневый. В незадействованном режиме на них небольшой положительный потенциал.

Управляющая кнопка в салоне может быть одна на двери водителя или на панели или две — на обоих передних дверцах. При установке сигнализации желательно избегать вмешательства в управляющие блоки центрального замка. Речь идет о контактах, расположенных посредине. Ток потребления обычного электропривода центрального замка может в пике достигать 5А. Рекомендации: Для самостоятельной установки больше подходят простые охранные системы с минимальным набором датчиков.

Еще статьи из рубрики Тюнинг. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F. Для подключения к центральному замку нужно знать — какой именно тип центрального замка стоит на Вашем авто. На дверях машины и в крышке багажного отсека вмонтированы приводы, оснащенные выключателями, каждый на три контакта. Установка сигнализации

Выбор сигнализации

Перед инсталляцией нужно определиться, чего вы хотите от защиты. Для этих целей вооружитесь листом бумаги и ручкой, а затем запишите ключевые критерии выбора. Обязательными пунктами должны следовать:

• прогрев мотора;
• радиус действия сигнала;
• автоблокировка (ЦЗ);
• автограбер и иные опции защиты;
• антисканер.

Последний пункт отвечает за помехи при попытке перехватить команды от вашего дистанционного ключа. Технологии постоянно развиваются, и взломать машину можно не только грубым вмешательством.

Далее разбираемся с ценовым диапазоном устройств и собственным бюджетом. На этом этапе тщательно изучаются отзывы владельцев, документация и прочие нюансы. В идеале стоит проконсультироваться со специалистом, которому вы доверяете, поскольку в салонах услышать вменяемый квалифицированный ответ можно далеко не всегда. Как только все устроило, можно покупать установку на машину.

Замок с механизмом переменной полярности

Наиболее сложная из распространенных схем, наиболее часто встречающаяся в автомобилях производства США. Действующая схема подключения центрального замка к сигнализации в данном случае предусматривает непосредственное соединение с силовыми проводами.

Поиск проводов также выглядит немного сложнее. Посадив пробник на плюс, начинаем искать нужный провод с минусовым зарядом. После того как лампочка загорится, запускаем замок с пульта или центральной кнопки, если лампочка потухла при срабатывании запорного механизма, и снова загорелась при повторном цикле, меняем полярность пробника и еще раз тестируем найденный проводок, включаю и выключая центральный замок с пульта. Если лампочка и на этот раз потухла и загорелась – мы нашли один из управляющих проводов, коих в системе два. По аналогии ищем второй контакт.Специфика данной системы состоит в том, что найденные кабели управляют приводом дверного механизма. Это миниатюрный моторчик, на который поочередно подается положительный и отрицательный заряд

При смене полярности входного заряда привод меняет направление своих оборотов, регулируя тем самым порядок открытия и закрытия дверей.Подключение сигнализации такого рода системе требуется особая осторожность. В процессе монтажа придется вручную разрезать силовые провода, подключая в разрыв выходы охранной системы

Несоблюдение полярности, неправильное соединение силового провода способны уничтожить достаточно дорогостоящую систему, если предохранители не сработают в нужный момент.После нахождения силовых проводов можно приступать к непосредственному монтажу. Отличия сигнализаций различных типов проявляются следующим образом:* Отрицательно-положительная система со слаботочным питанием потребует два дополнительных реле. Врезное подключение центрального замка к сигнализации будет иметь такую схему: контакты НР, размещенные на реле цепляются к плюсу, релейные контакты НЗ отводятся к проводам отпирающей клавиши центрального запорного механизма, либо непосредственно на запорный блок, общие релейные контакты должны быть подсоединены к дверным приводам. Все выходы сигнализации соединяются с любой стороной релейной катушки, другая сторона половина ножек выводится или к положительному, или к отрицательному выводу (выбор зависит от типа выходов комплектной системы – если плюсовые выход, то реле выводится на минус и наоборот).* Система, оснащенная силовыми выходами, монтируется следующим образом: выводы НР сигнализации подключаются к плюсу, контакты НЗ соотвественно к проводам клавиши управления замком либо непосредственно к блоку замка, общие контакты должны питать дверные электроприводы.В тех случаях, когда конструкция центрального замка не поддается разборке, необходимо отыскать провода, ведущие от него к управляющим приводам и подсоединиться к ним по той же схеме, что и к центральному замку со сменной полярностью. Такой подход упрощает задачу монтажа сигнализации, когда вывод положительных/отрицательных зарядов на провода управления не дает результата. Подобные замочные блоки встречаются на автомобилях Honda, ВАЗах с заводскими запорными механизмами и Chevrolet Niva.Для автомобилей, в которых отсутствуют собственный центральный замок, существует возможность установки некомплектных механизмов. Их подключение проводится по аналогичной схеме, что и приведенный выше вариант с небольшим отличием – релейные контакты НЗ выводятся в данном случае на минус. Такой подход даже проще, поскольку врезка в уже существующую проводку, перед тем как подключить сигнализацию к центральному замку, не потребуется, соответственно, общие релейные контакты могут выводиться сразу на электроприводы.

Установка центрального замка своими руками

Отсутствие центрального замка в автомобиле это не беда, оказывается его запросто можно смонтировать и установить самостоятельно.

Это предприятие не потребует значительных затрат, но определенной ловкостью рук и умением обладать нужно.

Функции центрального замка

Основным характеристиками автомобильного центрального замка можно назвать удобство и комфорт, так как достаточно нажать на кнопку пульта управления, чтобы снять с блокировки все двери машины.

Наряду с этим ЦЗ открывает и закрывает дверь багажника, крышки топливного бака и верхнего люка. Если автомобиль укомплектован электростеклоподъемниками, привести в действие их можно также нажатием кнопки на пульте ЦЗ.

Принцип работы

Центральный замок (ЦЗ) состоит из входящих датчиков, блока управления центральным замком и исполнительного механизма (активатора).

Работает центральный замок по следующему принципу:

— от переключателя сообщение подается на электроблок управления, который направляет эти сообщения к узлу управления ЦЗ.

— далее сигнал доходит до узла регулировки дверей, после чего воздействует на активаторы дверного замка.

1. Затем блоки регулировки дверей приводят в действие исполнительные устройства.

Предварительные работы

Чтобы установить центральный замок без помощи специалистов нужно приобрести механизм и озаботиться наличием необходимого инструмента.

Центральные замки бывают двух видов: механический, приводится в работу поворотом ключа и электронный, активируемый нажатием кнопки ДУ. Если подключить ЦЗ к сигнализации, то можно еще и усилить безопасность авто.

Для начала работ по установке центрального замка нужно иметь кроме автомобиля, еще систему централизованной блокировки замков состоящей из блока управления ЦЗ и активатора. Также понадобятся провода на две жилы и прочие подсобные инструменты.

Если финансовый вопрос не стоит остро, то можно приобрести в специализированном магазине универсальный комплект, состоящий из проводов, контроллеров, кабелей, крепежей и прочего.

Первый этап установки ЦЗ

Демонтировать панели дверей, но сначала отключить клеммы от аккумулятора.
Продумать приемлемое место для установки центрального замка, обращая внимание на расположение стеклоподъемников. В некоторых случаях нужно изготовить особые кронштейны для крепления.
Установить на каждую дверь активаторы ЦЗ, для чего нужно проделать отверстия и закрепить их саморезами.
Каждый активатор прикрепить к двери зажимами и совместить ход тяги активатора и тяги замка

От первого установить закрепители на тяги ручного блока замка.
Проводки, идущие от каждого исполнительного устройства прикрепить пластиковыми хомутами.

Второй этап ЦЗ

1. Снять приборную панель и проделать точки рядом с местами крепления передней панели, что упростит задачу по укладке кабелей. Так как прокладываться они будут через место проводки электрических шнуров под торпедой и в бардачке.
2. Убрать предшествующие кабеля электрических подъемников стекол, подвести новые и подключить их к приводу.
3. Подвести провода исполнительного устройства, обмотать их изолентой и продвинуть внутри двери.
4. Для того чтобы провести провода под торпедо и в бардачок нужна определенная сноровка.
5. Внимательно, посредством отвертки установить проходную трубу в стойку.
6. Далее провода подключаются к коннектору и соединяются с блоком питания ЦЗ.
7. Провод «минус» ЦЗ подключается к корпусу авто, а «плюс» — к предохранителю №1 на батарее.
8. Испытать механическую и электрическую части центрального замка в работе. В итоге ход должен выйти плавный и легкий.
9. Вернуть первоначальный вид торпеде и обшивке боковых дверей.

Специалисты рекомендуют автомобилистам, не уверенным в собственной сноровке обращаться за установкой центрального замка к мастерам автосервисов.

Схемы подключения сигнализации к ЦЗ

Первый из возможных вариантов уже рассмотрен: от БУ ЦЗ к сигналке протягивают два провода, которые являются управляющими.

Схема соединений БУ ЦЗ

Контактный переключатель, показанный на схеме, в этом случае лучше исключить. Его роль, как легко понять, будет играть сигнализация (основной блок). Где отдельных отводов нет, можно выполнить Т-образные соединения, подключаясь к проводам концевиков. Такой вариант является стандартным, но не единственным.

Стандартный вариант соединения блоков

Итак, у нас есть блок управления замками (БУ ЦЗ), а также блок сигнализации. Последний снабжён парой реле, отводы которых находятся на отдельном разъёме. Где этот разъём расположен, нужно найти в инструкции (там же приводится распайка). Схема подключения будет выглядеть так:

Стандартное подключение к ЦЗ

Верхнее реле срабатывает на закрывание, нижнее – на отпирание замков. В период замыкания контактов выставляют в следующее значение: 0,7 с или 0,8 с.

Отметим два важных момента: парой реле обычно снабжён блок любой современной сигнализации. И по умолчанию всё настроено, как надо. Блок управления ЦЗ, в свою очередь, не может не иметь управляющих проводов, и, как правило, их будет два. На всякий случай рассмотрим ещё один вариант: там концевик подключают только к сигналке.

Когда решение принимает сигнализация

До сих пор мы использовали подключение к управляющим проводам, идущим от концевиков к БУ ЦЗ. Сейчас их нужно будет разорвать: роль концевиков теперь будут выполнять реле, встроенные в сигналку, а один из контактов концевика мы подключим напрямую к сигнализации.

Подключение к управляющим входам

Когда вход, обозначенный как «IN1», оказывается на массе, это означает следующее: водительский актуатор полностью открыт. Обычно используется именно такая логика.

Алгоритм работы выглядит так:

1. Нажимаем собачку на водительской двери, и вход IN1 сразу отсоединяется от массы;
2. Видя отсутствие потенциала на входе, программа сигналки задействует опцию «закрыть» (нижнее реле срабатывает на 0,8 с);
3. В результате, на коричневом проводе, идущем к БУ ЦЗ, в течение 0,8 секунд оказывается нулевой потенциал, и производится автоматическое закрытие (запирание).

Похожая логика вступает в действие, когда собачку до упора поднимают вверх: концевик замыкается и так далее. Реализовав указанную схему, мы оставим в силе функциональность ЦЗ, но ещё добавим возможность управлять замком с сигналки. Для первого варианта это было характерно тоже, но небольшие различия имелись: там использовалось два концевика, и БУ ЦЗ анализировал несколько больше сведений. А здесь действия по анализу возложены на сигналку.

Вход IN1 настраивают программно

Все провода, которые требуется подключать, являются слаботочными, и по ним идёт 200-300 мА. Монтировать кабели будет просто: достаточно создать электрический контакт, и всё. А вот с силовой, то есть с питающей проводкой обращаться не так-то легко. Поэтому «сложный» вариант мы приберегли напоследок.

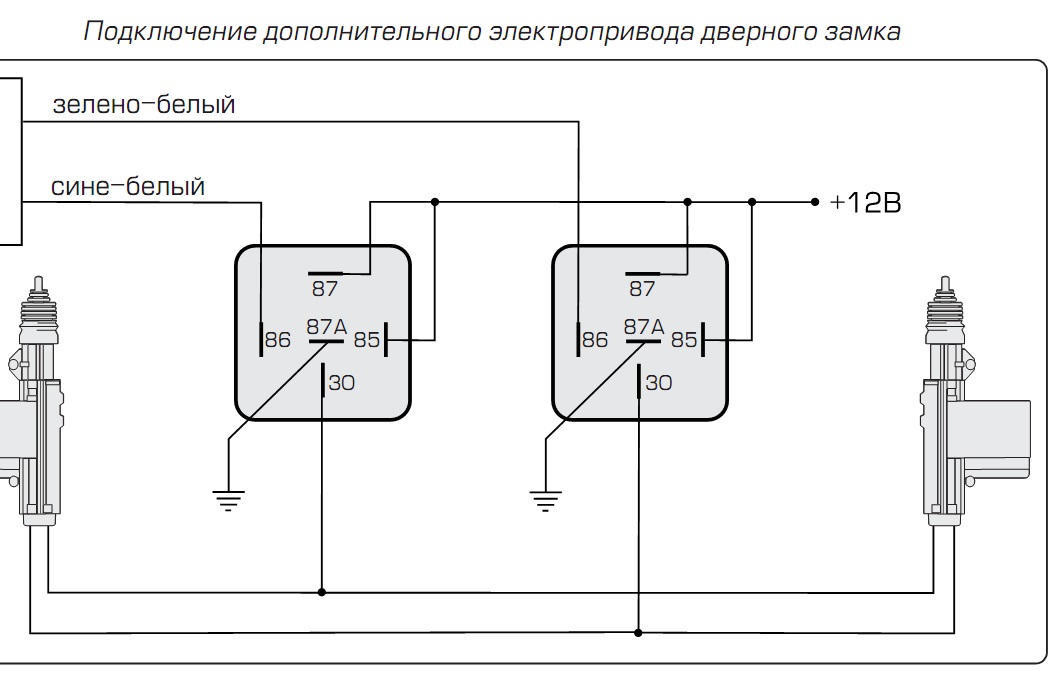

Подключение к сигнализации силовых выводов

Мотор актуатора, в который встроены концевики, можно подключить к контактам реле сигнализации. В таком варианте электрическая связь между двумя блоками (БУ ЦЗ и сигнализация) отсутствует полностью:

Схема 3, самая сложная

Проводя монтаж, возможно, нужно будет на опыте подобрать полярность подключения двигателя (точки 1 и 2). Сигналка вдвигает стержень электропривода, и это ведёт к переключению контактов концевика. А они, то есть контакты, всегда подключены к БУ ЦЗ, что обеспечивает косвенную связь между блоками.

Во многих авто мотор в водительском актуаторе отсутствует, а ЦЗ работает, как надо.

В схеме, приведённой выше, используется похожая логика. Положительное свойство – в отсутствии гальванической связи. Отрицательное – в том, что к реле потребуется подключать силовые шнуры. Лучше эту работу поручить опытному автоэлектрику. Переоценивать свои силы не нужно.

Ещё раз посмотрим на последнюю из схем. Общий контакт у двух разных модулей здесь есть, это масса. А ещё, питаются они от одной АКБ, и вторым общим проводником будет «+12 Вольт». Но в автомобиле к этим двум шнурам подключены все блоки. Так что, говорить об отсутствии электрической связи – вполне правомерно. Такой вариант, если он реализован на должном уровне, будет самым надёжным.

Достоинства установки сигнализации на авто

Автосигнализация – неотъемлемая составная часть приобретаемого автомобиля, неважно нового или с пробегом. И, если она отсутствует или пришла в негодность, либо по каким-то причинам не устраивает нового автовладельца, возникает необходимость оборудования или переоборудования машины

При покупке нового автомобиля автосалон практически всегда предлагает установить автосигнализацию, предупреждая о том, что в случае установки оборудования в другом месте или самостоятельно авто «снимается с гарантии». Такое предупреждение отпугивает многих автолюбителей, а, между тем, оно совершенно незаконно: отказ в гарантийном обслуживании правомерен, только если будет доказано что причиной поломки машины стала неквалифицированная установка. При аккуратном выполнении требований инструкции производителя сигнализации такая причина практически исключена.

Достоинства установки автосигнализации своими руками:

• Экономия средств – первое преимущество самостоятельной установки: в специализированных установочных центрах стоимость работ сопоставима со стоимостью самой сигнализации, а в автосалонах эти расходы ещё (иногда вдвое) выше.
• Получение удовольствия от всех этапов работы с достаточно сложным оборудованием (выбор, приобретение, установка, отладка) и уверенность в качестве их выполнения – без сомнения является преимуществом для любителей техники.
• Индивидуальные решения (выбор мест расположения блока управления, переключателя принудительного отключения сигнализации, датчиков охранной системы, а также добавление нестандартных дополнительных устройств) при самостоятельной установке могут значительно затруднить действия злоумышленника, часто действующего по шаблонной схеме.

Это далеко не полный перечень достоинств самостоятельной установки и каждый автолюбитель может добавить в него свои «плюсы».

Порядок установки и подключения сигнализации в автомобиле

Прежде, чем приступить к установке необходимо внимательное изучение не только инструкции прилагаемой к сигнализации, но и инструкции по эксплуатации автомобиля с тем, чтобы понимать возможные места расположения основного блока, датчиков, антенны, светодиодного индикатора, исполнительных механизмов (например, активаторов, если автомобиль штатно не оборудован центральным замком). Кроме того требуется изучить штатные электрические схемы автомобиля, чтобы понимать в каких местах целесообразно подключать электрические цепи охранной системы.

Общие правила, которых следует придерживаться при установке и подключении сигнализации:

• все нештатные разъёмы (например, наращивание проводов) должны быть тщательно пропаяны и заизолированы;
• проводка прокладывается в местах, не допускающих попадание влаги;
• там, где необходимо перегибать проводку, следует одевать на неё защитную резиновую или пластиковую трубку («кембрик»);
• при проведении монтажных работ нужно отключить аккумулятор.

В случае необходимости проверки напряжения в электрических цепях ни в коем случае нельзя допускать замыкания контактов штатных разъёмов автомобиля с корпусом (массой).

Последовательность основных этапов установки сигнализации может быть разной: некоторые эксперты рекомендуют начинать с установки основного блока, другие советуют сначала подключать центральный замок или световую часть.

Представляется, что целесообразно начинать всё-таки с определения места расположения «сердца» сигнализации – основного блока, так как от этого зависит удобство последующего монтажа. Общая рекомендация – располагать блок за приборной панелью в районе рулевой колонки. Этот вариант предусматривает демонтаж панели торпедо – операции, требующей определённого навыка. Встречаются варианты расположения блока под панелью, но удобств выполнения последующих операций в этом случае становится значительно меньше.

Для демонтажа панели торпедо необходимо также снять боковые пластиковые накладки ветрового стекла, а затем разобрать пластиковый корпус рулевой колонки (для доступа к замку зажигания). В левой накладке обычно ставится индикаторный светодиод, и прокладываются провода к антенне, размещаемой обычно на лобовом стекле над зеркалом заднего вида или в верхнем углу.

Основные практические моменты операций по демонтажу панелей можно подробно посмотреть на видео в конце этой статьи.

Подключение автосигнализации

После определения места расположения основного блока сигнализации следует этап подключения его к питанию (лучше это делать при выключенном зажигании), который аналогичен подключению автомагнитолы. В качестве плюсового обычно используют один из проводов замка зажигания, либо провод, подключенный через предохранитель к «плюсу» аккумулятора. Минусовой провод одним концом крепится к металлическому корпусу автомобиля, а вторым заводится в основной блок сигнализации.

Следующая операция – подключение центрального замка. В современных автомобилях контакты центрального замка можно найти в одном месте – так называемом блоке комфорта, расположенном обычно с водительской стороны. Эта точка подключения может располагаться и в другом месте, поэтому необходимо изучать электрические схемы конкретной модели автомобиля. Если центральный замок в штатной комплектации автомобиля отсутствует, тогда его придётся устанавливать дополнительно.

Световая сигнализация в качестве индикаторов тревоги использует циклические срабатывания указателей поворотов. Для решения этой задачи точки подключения следует искать в районе выключателя аварийной сигнализации.

Подключение блока сигнализации к замку зажигания производится, как правило, парой отдельных проводов по схеме производителя охранной системы.

На открытие дверей в современных машинах можно использовать соответствующие контакты приборной панели. На открытие капота и багажника необходимо устанавливать «концевики», идущие в комплекте сигнализации.

Сирена звуковой сигнализации устанавливается рупором вниз в подкапотном пространстве в местах с минимальным воздействием влаги и температуры. Чаще всего в районе чашки амортизатора или механизма стеклоочистителя

Идеальное место для датчика удара – средняя часть автомобиля, но чаще всего (из-за трудности расположить его там) установка производится неподалеку от расположения основного блока сигнализации.

Кнопка отключения сигнализации (VALET) устанавливается в скрытном месте, причём параметр «скрытности» определяется исключительно изобретательностью автовладельца.
