Система отопления автомобиля лада гранта

Блок управления климатической системой ЛАДА Гранта

Рис 2: Блок климата ЛАДА Гранта не оборудованный кондиционером. 1 — переключатель режимов работы вентилятора; 2 — регулятор температуры подаваемого в салон воздуха; 3 — блок кнопочных выключателей; 4 — регулятор распределения потоков подаваемого в салон воздуха; 5 — рычаг управления системой рециркуляцииРис 3: Блок климата ЛАДА Гранта с кондиционером. 1 — переключатель режимов работы вентилятора; 2 — регулятор температуры подаваемого в салон воздуха; 3 — блок кнопочных выключателей; 4 — регулятор распределения потоков подаваемого в салон воздуха; 5 — рычаг управления системой рециркуляцииВ блоках управления установлены следующие переключатели и регуляторы:1) Переключатель режимов работы вентилятора. Для увеличения интенсивности подачи воздуха в салон во время движения и обеспечения подачи воздуха на неподвижном автомобиле установите рукояткой переключателя один из четырех режимов работы вентилятора воздухонагнетателя.2) Регулятор температуры подаваемого в салон воздуха. Для изменения температуры поступающего в салон воздуха вращайте рукоятку регулятора температуры. Синяя часть шкалы соответствует подаче максимально охлажденного воздуха, красная — подаче максимально подогретого. При среднем положении рукоятки в салон подается воздух при температуре окружающей среды, На автомобиле, оборудованном кондиционером- система обеспечивает также режим автоматического поддержания в салоне заданной температуры.3) Блок кнопочных выключателей. В зависимости от комплектации в блоке могут быть установлены:4) Регулятор распределения потоков подаваемого в салон воздуха. Для изменения направления подачи воздуха выберите рукояткой регулятора один из четырех вариантов (по часовой стрелке):

  • подача воздуха на ветровое стекло (через сопла обдува ветрового стекла);
  • подача воздуха в верхнюю часть салона (через боковые и центральные сопла панели приборов);
  • подача воздуха в нижнюю часть салона (через нижние сопла корпуса отопителя);
  • подача воздуха в нижнюю часть салона и на ветровое стекло (через нижние сопла корпуса отопителя и сопла обдува ветрового стекла).

5) Рычаг управления системой рециркуляции. Для включения режима рециркуляции переведите рычаг в крайнее правое положение. При включенном режиме рециркуляции наружный воздух не поступает в салон, а вентилятор воздухонагнетателя обеспечивает циркуляцию воздуха внутри салона. Этот режим используют для быстрого прогрева салона в холодное время года, а также при запыленности и загазованности окружающего воздуха.

ПРЕДУПРЕЖДЕНИЕ

Не рекомендуется длительное включение режима рециркуляции во время движения автомобиля, так как это обычно приводит к запотеванию стекол.

— выключатель обогревателя заднего стекла. При нажатии на кнопку включается обогреватель заднего стекла и загорается сигнализатор включения обогревателя на кнопке;ПРИМЕЧАНИЕ

В вариантном исполнении при включении обогрева заднего стекла включается также обогрев наружных зеркал заднего вида.

— выключатель электрообогрева ветрового стекла используется для быстрого удаления с него инея и влаги. При нажатии на кнопку включается обогреватель ветрового стекла и загорается сигнализатор включения обогревателя на кнопке. Система функционирует только при работающем двигателе.Система выключается:

  • автоматически по истечении 6 мин;
  • при повторном нажатии на клавишу выключателя во время обогрева;
  • при падении напряжения в бортовой сети ниже допустимого уровня;
  • при снижении оборотов двигателя ниже допустимых;
  • при выключении зажигания;

— выключатель кондиционера. Для охлаждения воздуха, поступающего в салон автомобиля, нажмите на кнопку включения кондиционера в ней загорится сигнализатор. Для выключения кондиционера повторно нажмите на кнопку.ПРИМЕЧАНИЕ

Кондиционер не включится, если переключатель режимов работы вентилятора воздухонагнетателя установлен в положение «О» (вентилятор выключен) или температура окружающего воздуха ниже О ‘С. Это не является признаком неисправности, а предусмотрено конструкцией.

Система отопления Лады Гранты с кондиционером и без – отличия

Наличие кондиционера Отсутствие
Отдельный воздуховод

Конструкция не имеет указанного дополнительного оборудования

Испаритель
Блок отопителя
Корпус блока отопителя

Характерные неисправности системы отопления Лады Гранты

Неисправность Диагностика Способ устранения
Печка работает на одном скоростном режиме Проверка платы с резисторами Замена платы с резисторами
Заслонки неподвижны Диагностика троса привода Смазка тросика, дополнительное натяжение
Датчик на приборной панели показывает разную температуру Проверка сопротивления датчика на контактах Замена датчика
Печка не активируется при нажатии на рычаг Проверка цепи электропитания Замена электрической проводки, предохранителя
Работа вентилятора сопровождается скрипом, металлическим скрежетом Диагностика блока печного отопителя Смазка подшипника, замена
Из дефлекторов вылетает холодный воздух Проверка целостности воздушных патрубков Уплотнение соединения герметиком
Проверьте схему подвода патрубков печки Замена патрубков

Замена радиатора охлаждения мотора на Лада Приора

Нормальная работа автомобильной печки обеспечивает водителю и пассажирам комфортную езду в холодное время года. Но иногда отопление автомобиля дает сбой, например, может потечь радиатор печки, и мерзнущий водитель дольше реагирует на резкие изменения дорожной обстановки.

На примере Лады Приоры рассмотрим способ самостоятельного решения такой проблемы. Подобный ремонт можно сделать в гараже самостоятельно, хотя поначалу он может отпугнуть не очень опытных автолюбителей.

Сложности выбора

Если в салоне автомобиля стало заметно холодать, стоит проверить систему отопления машины. С большой вероятностью проблема выявится в радиаторе отопителя и скоро придется покупать новый.

Интернет пестрит объявлениями о продаже радиаторов отопителя на Ладу Приору, но как выбрать качественный товар и не “нарваться” на подделку?

Первое, что должно указывать на оригинальность детали, её цена. Качественные запчасти не могут стоить дешево, производители оригинальных радиаторов этого не допустят.

Второе. Оригинальный радиатор системы отопления автомобиля имеет мелкие соты, т. е. расстояние между вертикальными планками минимальное, такое может обеспечить только заводское оборудование. Заводское оборудование “работает” только с качественным металлом, соты не должны быть слишком мягкими.

Производители контрафактной продукции экономят на мелочах, в поддельные радиаторы они не ставят “завихрители жидкости”, пластмассовые детали, которые увеличивают теплоотдачу охлаждающей жидкости в радиаторе системы отопления. Чтобы проверить их наличие, стоит потрясти деталь, специфический звук покажет их наличие либо отсутствие. Если они будут сделаны из мягкого материала, такой способ бесполезен.

После того как радиатор выбран приходит время его поменять. Замена старого или установка нового радиатора в Приору требует определенных действий.

Замена радиатора печки в Приоре без кондиционера

Схема отопительной системы Приоры традиционная для отечественных автомобилей, её основные узлы:

  • радиатор (теплообменник) отопителя, в нем жидкость нагревается;
  • вентилятор – он разгоняет по салону нагретый от радиатора воздух;
  • регуляторы – с их помощью меняется интенсивность работы вентилятора и регулируется поток теплого воздуха по зонам.

Перед основной работой обесточьте машину, т. е. снимите с аккумулятора минусовую клемму.

После обесточивания автомобиля можно приступать к снятию накладки ветрового стекла. Если перед этим полениться демонтировать рычаги дворников, образуются определенные трудности в будущем. Далее отсоединяем трубки (пластмассовые) подачи омывающей жидкости к форсункам. Вот теперь декоративная накладка лобового стекла снимется легко, стоит открутить 7 саморезов, которые ее держат. Хотя этому еще может помешать уплотнитель капота.

Тогда следующим действием будет снятие уплотнителя капота. Спереди две стороны уплотнителя соединены вместе и стянуты винтом, его необходимо открутить. Плоским инструментом (отверткой или ножом) снимаем заглушки и выкручиваем винты. Снимаем уплотнитель, который может помешать снятию декоративной накладки, после этого она должна легко сняться.

Все получилось – двигаемся дальше и снимаем шумоизоляцию моторного отсека. Откручиваем крепящие ее винты, поочередно снимаем накладки (очередность значения не имеет). Прежде чем отпускать хомуты, которые удерживают патрубки, подставьте емкость для слива охлаждающей жидкости, это сэкономит вам немного средств.

Проводку ее можно демонтировать ключами на 8 и 10. Откручиваем 4 гайки и жгут убираем в сторону. Ключом на 13 снимаем кронштейн с педали тормоза и отводим его в сторону – дорога к радиатору открыта. Крестообразной отверткой выкручиваем 3 винта и снимаем радиатор.

Устанавливают теплообменник, действуя по пройденному циклу, но начиная с конца. Какой радиатор отопителя Лада Приора ставить, отремонтированный или новый – решать вам.

Альтернативный вариант

Существует альтернативный вариант снять радиатор печки, некоторые предпочитают его. Снимается вакуумный усилитель (тормозов), вместе с ним педаль тормоза. Это позволит добраться к отопителю (левой его части) и к радиатору печки на Приоре.

Замена радиатора охлаждения Приоры с кондиционером

Через определенный промежуток времени после выпуска Лады Приоры изготовитель начал их комплектовать климатическими установками (кондиционерами) Panasonic и HALLA. Новый отопитель стал конструктивно отличаться от старого, и добраться до него стало значительно легче. Для замены радиатора теперь не требуется снимать жабо (накладку лобового стекла), ВУК, держатели дворников или отопитель.

Электрическая печка

Второй способ сделать в салоне теплее – это установка электрообогревателя. Работы больше, и делается это на тех автомобилях, на которых предусмотрена такая возможность в принципе, но в данной комплектации не установлена.

детали для электрического обогревателя

детали для электрического обогревателя

Например, в автомобиле Шкода Октавия в климатической системе есть специальный штекер для подключения электрообогревателя. Однако и в отечественных машинах автолюбители умудряются их устанавливать.

Данная модернизация тоже обойдется недешево, так как блок управления и другие детали стоят дорого.

Установка нового радиатора Лада Гранта

Автолюбителям приходится утешаться в основном радиатором отопителем для Лады Гранта Лузар. Вообще, он неплохо себя показал. Особенно с применением специальных присадок, заклеивающих собою каналы подачи жидкостей. Новое поколение радиаторов имеет особенности в креплениях, они состоят из двух частей и собираются воедино тремя саморезами.

Новый радиатор правильно станет на свое место, если после покупки аккуратненько обклеить его поролоном по периметру, после этого прорезается маленькое окно нужного формата, где-то внизу корпуса печи. Благодаря этим манипуляциям новый радиатор обязан идеально стать на свое место. Далее вся сборка идет в обратном порядке.

Способ №1: замена радиатора печки Лады Гранты со снятием панели

  1. Снимаем клеммы с аккумуляторной батареи во избежание короткого замыкания в цепи.

Снятие клеммы с аккумулятора

  1. Отвинчиваем сливную пробку в радиаторе, блоке цилиндров, стачиваем антифриз в пластиковую емкость.
  2. Выкручиваем четыре самореза, снимаем фильтр системы отопления, кожух.

Расположение саморезов

  1. Отпускаем стяжные хомуты, снимаем два резиновых патрубка «подача», «обратка» со штуцеров радиатора.

Патрубки на подачу и обратку

  1. В салоне машины поддеваем и снимаем крышку блока предохранителей.

Снятие крышки блока предохранителей

  1. Снимаем пластиковую облицовку туннеля, каркас рулевой колонки.

Каркас рулевой колонки

  1. Снимаем приборную панель в центральной части.

Центральная часть приборной панели

  1. Демонтируем резиновые уплотнители на дверных проемах.

Резиновые уплотнители на дверных проемах

  1. Поддеваем и снимаем боковую (левую) пластиковую накладку панели приборов.

Пластиковая накладка панели приборов

  1. По аналогии снимаем накладку с правой стороны.
  2. Демонтируем обивку передней левой, правой стойки.

Обивка передней стойки

  1. Демонтируем ручку регулятора пучка освещения.

Ручка регулятора освещения

  1. Отвинчиваем гайку, извлекаем регулятор «на себя».
  1. Отверткой поддеваем, извлекаем крышку вещевого ящика со штатного места.

Крышка вещевого ящика

  1. Извлекаем вещевой ящик.

Вещевой ящик

  1. С левой стороны под обшивкой находим крепление массы, отвинчиваем гайку (ключ на «10»).

Крепление массы

  1. Головкой на «10» отвинчиваем левый, правый кронштейн крепления консоли.

Кронштейн крепления консолиОтвинчиваем болты

  1. Прижимаем боковые фиксаторы, отсоединяем колодку с проводами от выключателя стоп-сигналов.
  1. По аналогии отсоединяем педаль акселератора.

Педаль акселератора

  1. Отключаем педаль сцепления.

Педаль сцепления

  1. С правой стороны нажимаем фиксатор, отсоединяем колодку проводов от контроллера.
  1. Головкой на «13» отворачиваем болты крепления панели приборов к кузовному элементу.
  1. Извлекаем панель приборов из салона автомобиля, аккуратно укладываем ее на поверхность верстака для проведения работ.

Замена радиатора печки Лады Гранты своими руками окончена.

Некоторые мотористы практикуют не снимать приборную панель целиком, а лишь облицовку из пластика. Процесс аналогичен вышеописанному. Фактически остается на месте каркас торпедо, а все пластиковые накладки, вставки изымаются.

Особенности конструкции системы охлаждения двигателя LADA Granta

Система охлаждения двигателя ЛАДА Гранта жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком. Систему заполняют охлаждающей жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до -40 ‘С.

Конструкция системы охлаждения всех двигателей, устанавливаемых на автомобили Лада Гранта, принципиально одинакова и описана на примере автомобиля с двигателем ВАЗ-21116.

Расположение элементов системы охлаждения ЛАДА Гранта:

Рис. 1. Расположение основных элементов системы охлаждения Лада Гранта: 1 — водяной насос (расположен под крышкой привода газораспределительного механизма); 2 — радиатор системы охлаждения {расположен под верхней поперечиной рамки радиатора); 3 — электровентилятор радиатора (расположен под верхней поперечиной рамки радиатора); 4 — термостат; 5 — датчик температуры охлаждающей жидкости; 6 — расширительный бачок

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения Лада Гранта, установлен на передней плоскости блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

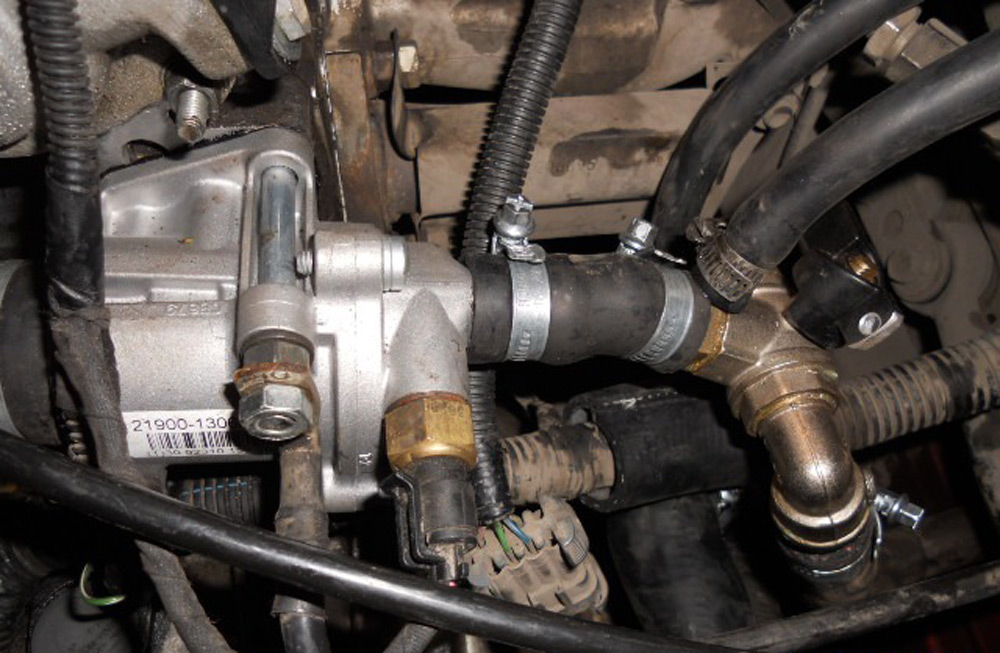

Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. В термостате Лада Гранта установлены основной и дополнительный перепускной клапаны. При температуре охлаждающей жидкости до (85±2) °С термостат полно закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре выше 85 С термостат начинает открываться, а при 102 °С отрывается полностью, обеспечивая циркуляцию жидкости через радиатор.Электровентилятор с пластмассовой крыльчаткой обеспечивает продувку радиатора воздухом небольших скоростях движения автомобиля в основном в городских условия или на горных дорогах, когда встречного потока воздуха недостаточно для охлаждения радиатора. Для повышения эффективности работы вентилятор установлен в кожухе 7 и прикреплен к нему в трех точках через резиновые подушки. Кожух в свою очередь прикреплен к радиатору 3 в четырех точках. Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика 5 (см. рис. 1), расположенного в гнезде термостата 4.

Радиатор трубчато-пластинчатый, алюминиевый, с пластмассовыми бачками, двухходовой, с перегородкой в левом бачке. В внизу справа находится сливная пробка 6. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, а также патрубок шланга, соединяющего радиатор с расширительным бачком.

Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки «МАХ» и «МIN» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой 1 с двумя клапанами внутри (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении 110 кПа (1,1 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см*) и пропускает воздух в расширительный бачок.

Примечание

Исправность клапанов пробки расширительного бачка очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (закипание охлаждающей жидкости и т.д.) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давления в системе, что может вырвать повреждение радиатора и шлангов. В систему охлаждения с помощью шлангов включен и радиатор отопителя салона

В систему охлаждения с помощью шлангов включен и радиатор отопителя салона.

Система отопления Лады Гранты с кондиционером и без – отличия

Конструкция не имеет указанного дополнительного оборудования

Наличие кондиционера Отсутствие
Отдельный воздуховод
Испаритель
Блок отопителя
Корпус блока отопителя

Читать дальше: Не заводится прадо 120

Характерные неисправности системы отопления Лады Гранты

Неисправность Диагностика Способ устранения
Печка работает на одном скоростном режиме Проверка платы с резисторами Замена платы с резисторами
Заслонки неподвижны Диагностика троса привода Смазка тросика, дополнительное натяжение
Датчик на приборной панели показывает разную температуру Проверка сопротивления датчика на контактах Замена датчика
Печка не активируется при нажатии на рычаг Проверка цепи электропитания Замена электрической проводки, предохранителя
Работа вентилятора сопровождается скрипом, металлическим скрежетом Диагностика блока печного отопителя Смазка подшипника, замена
Из дефлекторов вылетает холодный воздух Проверка целостности воздушных патрубков Уплотнение соединения герметиком
Не происходит подача охлаждающей жидкости на печку Проверьте схему подвода патрубков печки Замена патрубков

Радиатор печки: ответственный за обогрев салона

Современный автомобиль уже сложно представить без стандартного комплекта приспособлений и опций, благодаря которым управление транспортным средством становится максимально удобным, а пребывание в салоне — комфортным и безопасным. Функции поддержания благоприятного температурного режима в машине возложены на систему отопления, кондиционирования и вентиляции, которая в зависимости от ситуации может подогревать, вентилировать или охлаждать воздух в салоне. При этом одним из ключевых узлов отопительной системы является печка, в состав которой входит радиатор, выполняющий функции теплообменника. Воздух, поступающий в салон автомобиля, подогревается радиатором, а он разогревается жидкостью, охлаждающей двигатель.

Как устроена система отопления «Лады Гранты»

Конструкционно отопительная система Lada Granta состоит из:

  • воздуховода, направляющего поток к левому дефлектору (дефлектор — устройство для усиления тяги);
  • крышки теплообменника;
  • уплотнителя;
  • радиатора печки;
  • воздуховода к стёклам;
  • корпуса печки;
  • центрального воздуховода;
  • воздуховода, направляющего поток к правому дефлектору;
  • тяги затворки рециркуляции;
  • оболочки вентилятора;
  • непосредственно вентилятора;
  • резистора, регулирующего работу вентилятора;
  • главного воздуховода;
  • тяг распределительных затворок;
  • регулирующего устройства;
  • устройства, направляющего воздух к ногам пассажиров;
  • тяги затворки терморегулятора.

Как работает система отопления

Отопительно-вентиляционная система в Lada Granta является приточно-вытяжной. Что это означает? Воздух снаружи проникает в салон через специальное устройство в виде воздухозахватывающего короба, размещённого перед лобовым стеклом. Количество поступающего извне воздуха регулируется специальной заслонкой рециркуляции. Система рециркуляции, предусмотренная в «Ладе Гранте», позволяет лучше нагревать воздух в салоне зимой и быстрее охлаждать летом (при наличии кондиционера). Не следует, однако, злоупотреблять режимом рециркуляции, т. к. воздух в машину при этом попадает несвежий. Удобно использовать рециркуляцию для защиты от попадания в салон посторонних запахов с улицы, но только кратковременно. Принцип рециркуляции заключается в перекрытии доступа воздуха снаружи и многократном прохождении внутренних воздушных потоков через нагревательный или охлаждающий элемент.

Далее на пути воздушных потоков возникает воздушный фильтр 7, который служит преградой для частиц пыли и грязи. Не следует забывать менять фильтрующий элемент в соответствии с графиком, рекомендованным заводом-изготовителем. Очищенный от механических частиц воздух подхватывается вентилятором 11, приводимым во вращение двигателем 12, и нагнетается в салон автомобиля.

После этого воздушная струя проходит через испаритель кондиционера 13 (если таковой предусмотрен комплектацией), под которым имеется дренажное отверстие 14 для слива конденсата. В зависимости от положения заслонки 15, регулирующей температуру, воздух движется на радиатор отопителя или же в обход теплообменника. Если заслонка направляет струю на радиатор, то в салон попадает подогретый воздух, потоки которого можно распределять по мере необходимости на лобовое и боковые стёкла или же под ноги пассажиров.


Система отопления и вентиляции «Лады Гранты» — приточно-вытяжная

Вытяжка происходит через специальные отверстия в задней части кузова, которые можно обнаружить под обивкой багажника. Для нормальной работы вытяжки не следует загромождать эти отверстия грузом, перевозимым в багажнике. Помимо прочего, закрытая вытяжка может привести к запотеванию окон.

Работа радиатора печки «Лады Гранты»

Непосредственно под лобовым стеклом находится отопитель, пройдя через него, воздушные потоки направляются в разные части салона. Судя по отзывам владельцев, печка, установленная на Lada Granta, работает более эффективно, чем отопители других моделей ВАЗ, например, «Лады Калины».

Николай

https://avto-granta.ru/remont-i-obsluzhivanie-lady-granty/pechka-na-lada-granta

Прежде чем приступить к работе

Перед тем как снимать и разбирать печку, необходимо приобрести новые запчасти. Радиатор должен быть именно от Лады Гранты. Как разобрать отопитель, вы узнаете в этой статье, тем не менее желательно обладать определённым опытом. Стоит отметить, что стоимость радиатора для этого авто в два раза выше обычного, например такого, которым комплектуется Калина. А также обзаведитесь канистрой антифриза и тюбиком герметика. Естественно, лучше, чтобы замена была выполнена профессионалами в специализированной мастерской, но если вы решили работать самостоятельно, позовите с собой друга. Весь процесс отнимет у вас примерно 3–4 часа.

Помпа

Также она именуется, как жидкостный насос системы охлаждения. На «Гранте» данный элемент находится под крышкой привода ГРМ. Приводится в действие зубчатым ремнем от коленчатого вала. Внешне являет собой некую круглую крыльчатку. Этими лопастями помпа и захватывает жидкость, циркулируя ее по системе. Работает насос постоянно при включении двигателя. Разница только в оборотах вращения крыльчатки. Чем больше водитель дает газа, тем чаще вращается коленвал, и соответственно, водяной насос.

В системе охлаждения «Гранты» применяется помпа центробежного типа с принудительной циркуляцией. В насосе имеются закрытые подшипники. Чтобы они свободно вращались, внутри предусмотрена смазка. Она залита на весь срок службы помпы и не нуждается в периодической замене. Меняется насос целиком в случае если подшипник начал издавать характерный шум.
