Лада гранта плохо греет печка причины 16 клапанов

Заливка герметизирующих жидкостей

При возникновении любой течи в системе охлаждения многиеавтолюбители заливают различные герметики. Но эти химические вещества способныне только устранить течь, но и сильно навредить. Например, они могут забитьрадиатор печки.

Одним из вариантов возврата к жизни радиатора отопителястоит рассмотреть полную замену антифриза в системе охлаждения. Обязательнопотребуется предварительная промывка системы. Если такая процедура не помогла,то нет другого варианта, как менять радиатор печки в салоне Лады Гранты. Этодалеко не простое и увлекательное занятие, как думают некоторые владельцыавтомобилей.

Расположение предохранителя печки

Иногда может перегореть предохранитель печки. В отличие от большинства автомобилей, блок предохранителей на «Дэу Нексия» расположен не в подкапотном пространстве, а в салоне. Предохранитель печки имеет красный цвет и находится в монтажном блоке в панели приборов. Для его замены потребуется:

1. Слева от руля найти нишу блока предохранителей.
2. Снять крышку с блока.
3. Используя информацию о назначении каждого элемента на внутренней стороне крышки, найти красный предохранитель номиналом 10А и вытащить его щипцами для осмотра.

На крышке блока размещена подробная схема расположения предохранителей

Таблица: назначение предохранителей автомобиля «Дэу Нексия»

Обозначениепредохранителя	Номиналь­ный ток, А	Назначение предохранителей
F1	10	ЭБУ (цепь от батареи)
F2	10	Лампы габаритного света, фонари освещения номерного знака
F3	10	FlaflyBHafl подушка безопасности
F4	20	Дальний свет фар
F5	10	Левая фара (ближний свет)Электропривод регулятора направления светового пучка левой фары
F6	10	Правая фара (ближний свет)Электропривод регулятора направления светового пучка правой фары
F7	30	Электробензонасос топливные форсунки
F8	20	Указатели поворота, аварийная сигнализация, сигналы торможения
F9	30	Стеклоочиститель ветрового стекла
F10	10	Привод крышки лючка горловины топливного бака, АБС, иммобилайзер
F11	10	Реле включения электромагнитной муфты компрессора кондиционера
F12	30	Электродвигатель вентилятора системы охлаждения (низкая скорость)
F13	20	Лампы света заднего хода, цепь генератора, комбинация приборов, предохранитель прикуривателя, звуковой мелодичный сигнал
Fi4	30	Звуковой сигнал, реле включения электродвигателя вентилятора системы охлаждения (высокая скорость)
F15	20	Часы с индикацией, плафон освещения салонаФонарь освещения багажника, электродвигатель привода антенны
F16	30	Моторедукторы стеклоподъемников
F17	10	Автомагнитола (цепь от замка зажигания)
F18	30	Управление замком крышки багажника, таймер электрообогрева заднего стекла, система центральной блокировки замков дверей, автомагнитола (цепь от батареи)
F19	30	Реле электровентилятора отопителя

Схема наглядно демонстрирует расположение предохранителей авто

Устройство печки/отопителя Гранты

Салон ЛАДА Гранта не прогревается в мороз, и замерзает лобовое и боковые стекла ? Причина одна — плохо греет печка. Система отопления, кондиционирования и вентиляции салона ЛАДА Гранта выполняет ряд функций (греет, охлаждает, вентилирует салон), в этой статье мы рассмотрим устройство отопителя в отдельности.

Рис.

1 (вид со снятой панелью приборов): 1 — левый воздуховод: 2 — короб подачи воздуха в центральные дефлекторы панели приборов; 3 — каркас панели приборов; 4 — правый воздуховод; 5 — блок рециркуляции; б — воздухонагнетатель; 7 — электродвигатель вентилятора; 8 — блок дополнительных резисторов; 9 — воздуховод (в комплектации с кондиционером — место установки корпуса испарителя); 10 — корпус блока отопителя

На автомобиль установлен отопитель жидкостного типа. Основные узлы отопителя:

Вентилятор отопителя ЛАДА Гранта (воздухонагнетатель)

Электродвигатель 7 (см. рис. 1) вентилятора с возбуждением от постоянных магнитов обеспечивает регулируемую подачу наружного воздуха к заслонкам отопителя и кондиционера.

Для получения разных значений частоты вращения в цепи питания электродвигателя установлен блок дополнительных резисторов.

Блок дополнительных резисторов ЛАДА Гранта

Блок дополнительных резисторов 8 (см. рис. 1) состоит из трех резисторов и предохранителя. При прохождении тока:

1. через все три резистора обеспечивается 1-я скорость вращения вентилятора отопителя,
2. через два резистора — 2-я скорость,
3. через один -3-я скорость.
4. при включении электродвигателя без дополнительного резистора якорь электродвигателя вентилятора вращается с максимальной, 4-й скоростью;

Радиатор отопителя ЛАДА Гранта (теплообменник)

Теплообменник отопите­ля, предназначен для нагревания поступающего в салон воздуха теплом охлаждаю­щей двигатель жидкости. Радиатор отопителя связан с системой охлаждения двигателя двумя шлангами, проходящими в моторном отсеке.

Радиатор отопителя помещен и пластмассовый корпус 10 (см. рис. 1), установленный в центральной части панели приборов.

Заслонка регулятора температуры воздуха

Заслонка регулятора температуры воздуха, поступающего из отопителя в салон. От изменения ее положения зависит количество воздуха, проходящего че­рез теплообменник отопителя, и наружно­го воздуха, поступающего в обход тепло­обменника.

Заслонки распределения воздуха

Заслонки распределения воздуха, поступающего из отопителя по воздуховодам в салон или для обдува ветрового стекла.

Датчик температуры воздуха салона ЛАДА Гранта

Датчик температуры салона расположен в корпусе плафона освещения салона. Для исключения неверных показа­ний значений температуры из-за влияния нагретых элементов датчик снабжен систе­мой принудительного обдува. Система, обеспечивает равномерное протекание воздуха из передней части салона автомобиля через корпус датчика.

Для нормально­го движения воздуха предохраняйте вход­ное отверстие корпуса датчика от попадания каких-либо твердых частиц или жидкости. Особенно это касается случаев химической чистки салона. Во время убор­ки салона пылесосом категорически запрещается подносить всасывающий наконеч­ник трубы пылесоса к входному отверстию датчика. При затрудненном протекании воздуха через корпус датчика нормальное функционирование системы автоматического управления климатом нарушается.

Управление отопительной системой

Для корректировки скоростного режима вентилятора, на регуляторе нанесена шкала-градация. Владелец авто самостоятельно выбирает оптимальный режим вращения вентилятора.

Регулятор отопительной системы в салоне

Поломка регулятора блокирует работу всей системы отопления салона автомобиля.

Система вентиляции и отопления салона Лады Гранты: проверка, регулировка

Тип системы вентиляции и отопления салона приточно-вытяжной. Рабочая температура жидкости для отопления салона в диапазоне от 90 до 94°.

Теплый (горячий) воздух подается в салон электрическим вентилятором. Скорость подачи настраивается специальным регулятором, который ускоряет (снижает) частоту вращения крыльчатки.

Электромотор имеет четыре положения:

• первая;
• вторая;
• третья скорость;
• положение: выкл.

Мотор печки

Забор воздуха следует извне посредством воздухозаборников под жабо в моторном отсеке. Для очистки потока предустановлен фильтр. Наполнитель: синтетический материал.

Как «выгнать» пробку?

Ликвидировать пробку в контуре охлаждения силовой установки Лада Калина можно несколькими способами. Далее рассмотрим их особенности как убрать воздух.

Способ первый

В качестве конструктивного удобства охлаждающего контура LADA Kalina фигурирует расположение дроссельного узла. Он находится в самой высшей точке системы. Порядок ликвидации пробки следующий.

1. Переключатель температуры отопителя (рукоятка в салоне) устанавливаем на максимум.
2. Под капотом снимаем защитную панель клапанной крышки.

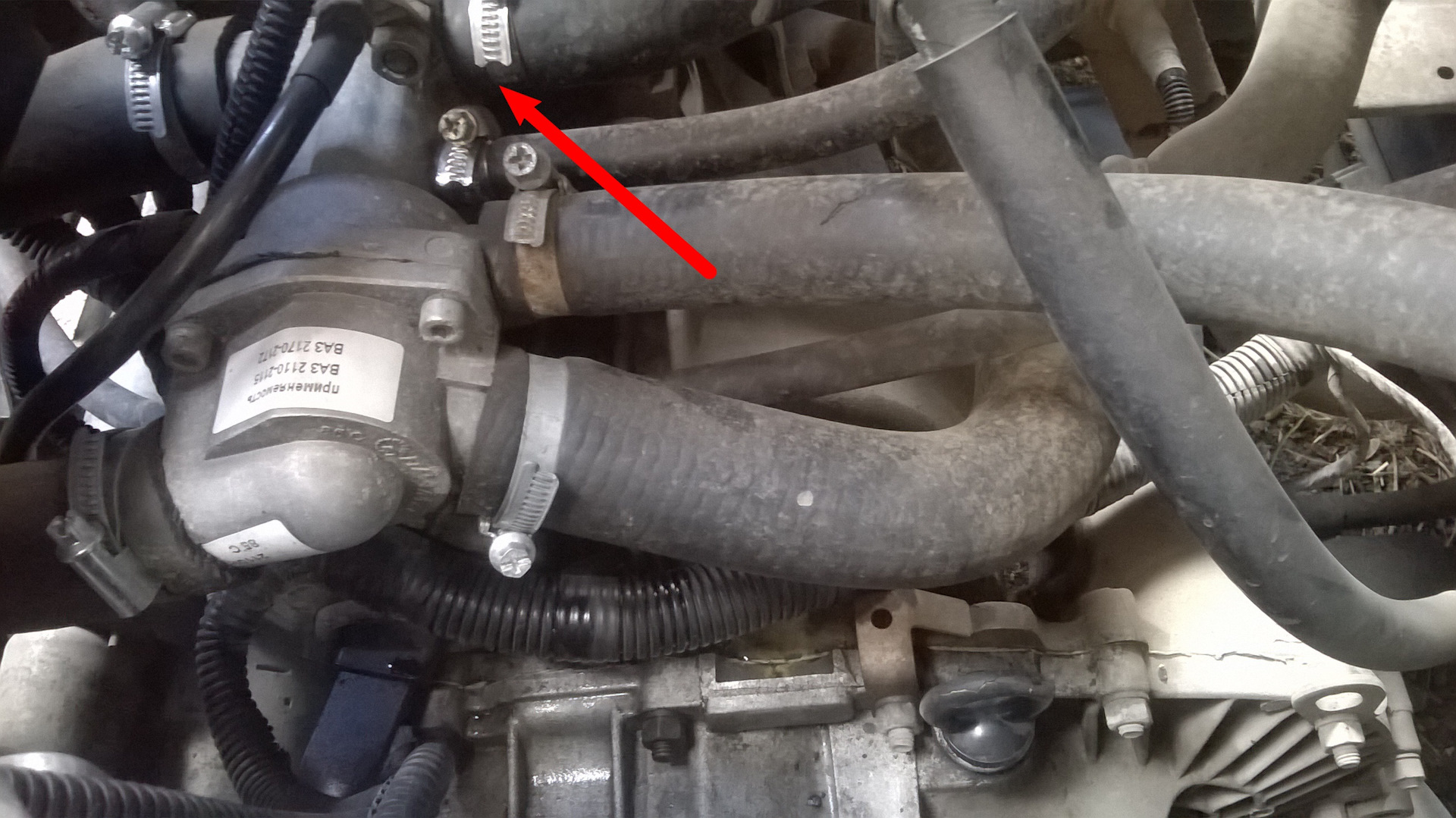

3. Отверткой (крестообразной) ослабляем хомут и со штуцера дроссельного узла снимаем подводящий резиновый патрубок (можно также прибегнуть к снятию отводящего шланга).
4. На расширительном бачке откручиваем крышку.
5. Теперь пользуемся собственным ртом. С его помощью и через стерильную ткань нагнетаем накопленный в легких воздух внутрь расширительного бачка. Делаем это до момента появления антифриза из указанного штуцера.
6. Если это удалось, то возвращаем на место шланг, закрепляем его и накручиваем крышку на бачок.

Однако это не единственный метод, как убрать воздух.

Способ второй

Принцип его тесно перекликается с манипуляциями при первом методе. Здесь не потребуется пачкать рот и даже открывать крышку бачка. Все действия сводятся к тому, что:

• прогреваем мотор до уровня рабочей температуры и глушим;
• аккуратно снимает тот же шланг с дроссельного узла;
• наблюдаем вытекание жидкости из штуцера: если она появляется, то возвращаем шланг и затягиваем хомут;
• одноразовое выполнение манипуляции может не принести успех, поэтому процедуру проделываем еще раз до появления жидкости.

Способ третий

Давайте рассмотрим другой вариант, как прокачать воздух. Сразу заметим, что высокой эффективностью данный метод не отличается. Действия не предусматривают разборки системы.

1. Здесь потребуется заехать передними колесами на насыпь так, чтобы самой высшей точкой контура оказалась воздушная пробка в системе охлаждения на корпусе радиатора.
2. Ее необходимо снять, равно как и крышку на расширительном бачке.
3. Запускаем мотор и доводим температуру в контуре до рабочего параметра.
4. Наблюдаем уменьшение объема антифриза в бачке LADA Kalina и сразу пополняем его до требуемого уровня. В процессе из жидкости будут выделяться воздушные пузырьки.
5. Выполняем действие пока не прекратится выход воздуха, о чем будет свидетельствовать отсутствие «пенообразования» жидкости внутри бачка.
6. Ранее снятые пробку и крышку возвращаем на прежние места.

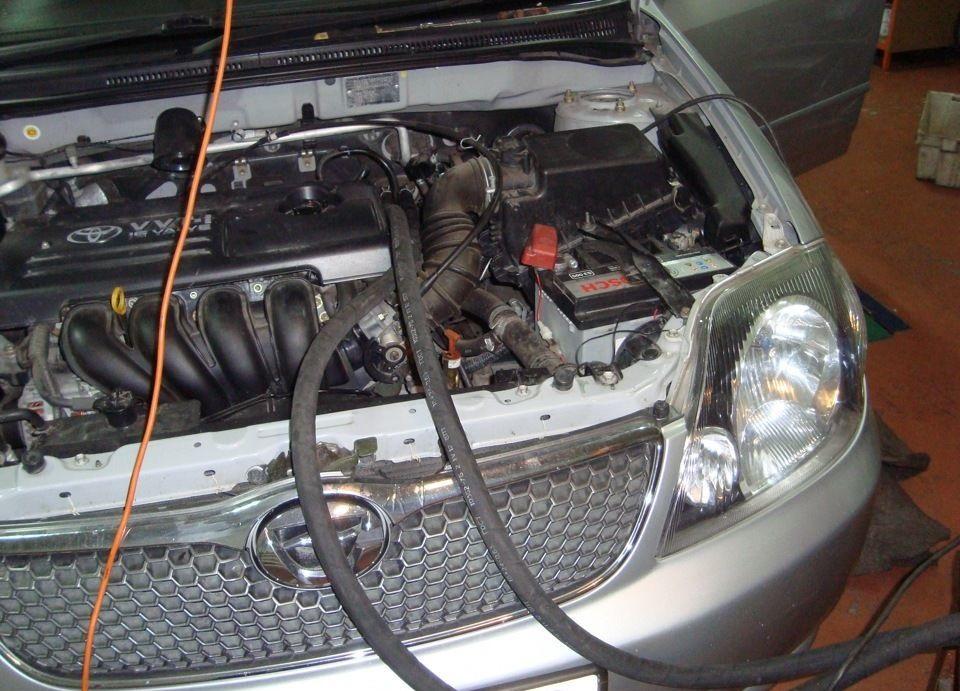

Как промыть радиатор печки, не снимая его с автомобиля: инструкция

Сначала сливаем охлаждающую жидкость из системы, предварительно прогревая двигатель. Затем находим впускной и выпускной патрубки радиатора отопителя и, ослабив крепление хомутов, отсоединяем от них резиновые шланги. На их место скрепляем заранее подготовленные трубки, через которые будем наливать и слить наш очищающий раствор.

Перед тем как промыть радиатор печки, не снимая его с автомобиля, необходимо избавиться от всей грязи, которая еще не успела осесть на стенах. Сделать это можно с помощью обычной водопроводной воды. Для этого в одну из труб наливаем воду (10-20 литров), дав ей стечь с другого конца.

Только после этого можно начинать очистку радиатора отопителя от накипи.

Начинаем заливать жидкость в первую трубку через лейку. Слегка приподнимаем конец второй трубки и, после того, как из него стечет раствор, отключаем. Когда печь полностью заполнится, закрываем и первую трубу. Оставляем радиатор на 2-3 часа, чтобы шкала успела погаснуть. После этого нужно снова смыть водой. При необходимости процедуру можно повторить.

Очистив радиатор печки, подсоедините к нему коммуникационные патрубки. Залейте в систему охлаждающую жидкость (желательно новую). Запустите двигатель и проверьте работу отопителя. Если ситуация не улучшилась, пора заменить радиатор.

Любой автолюбитель, эксплуатирующий автомобиль 3-5 лет, наверняка заметил ухудшение работы обогрева салона. Традиционный метод ремонта предполагает разборку внутреннего теплообменника с последующей очисткой каналов. Здесь возникает распространенная проблема – снять элемент бывает сложно, на некоторых автомобилях приходится разбирать половину передней панели. Поэтому многие водители практикуют альтернативный вариант – промывание жидкостью радиатора печки, не снимая его с автомобиля.

Почему плохо греет печка в Ладе Гранте зимой

Плохо греет печка в Ладе Гранте – такое случается нередко. Что делать в таком случае? Причины могут быть разные, поэтому рассмотрим их подробнее, и дадим советы по устранению.

Заливка герметизирующих жидкостей

При возникновении любой течи в системе охлаждения многие автолюбители заливают различные герметики. Но эти химические вещества способны не только устранить течь, но и сильно навредить. Например, они могут забить радиатор печки.

Одним из вариантов возврата к жизни радиатора отопителя стоит рассмотреть полную замену антифриза в системе охлаждения. Обязательно потребуется предварительная промывка системы. Если такая процедура не помогла, то нет другого варианта, как менять радиатор печки в салоне Лады Гранты. Это далеко не простое и увлекательное занятие, как думают некоторые владельцы автомобилей.

Воздух в системе

Что делать с завоздушиванием системы?

1. Найдите горку с уклоном не менее 30%.
2. Поставьте на нее Ладу Гранту передом вверх.
3. Прогрейте двигатель до рабочей температуры (ориентировочно 85 градусов).
4. Интенсивно прожимайте шланги до тех пор, пока воздух не выйдет из системы.

В результате в автомобиле должно стать теплее.

Термостат вышел из строя

Другая причина, когда плохо греет печка на Ладе Гранте – сломался термостат. Как определить неисправность, по каким признакам? При прогретом моторе антифриз не прогревается выше 76 градусов при открытой заслонке забора воздуха с улицы. При этом поможет только полная замена термостата.

Стандартный термостат, который установлен на Ладе Гранте, открывается при температуре 85 градусов. В автомобильных магазинах можно найти термостаты, которые рассчитаны на температуру срабатывания 92 градуса. Поэтому по теории в салоне Лады Гранты зимой должно стать теплее.

Сломалась помпа

Еще одна из проблем, которая может повлиять на работу печки автомобиля – вышедшая из строя помпа.

Какие признаки этой неисправности, никто не скажет. Поэтому в автосервисе помпу просто заменяют. Была она исправной или нет, определять не будут.

Заливка некачественной охлаждающей жидкости

Если вы любите заливать в систему охлаждения непонятно что вместо нормального антифриза, смешивать разные марки, разбавлять другими жидкостями, тогда проблема с печкой обеспечена. Спасти ситуацию может только полная замена антифриза с обязательной промывкой.

Грязный салонный фильтр

В автомобиле Лада Гранта нужно периодически менять фильтр салона. Из-за плохого потока воздуха печка может не выдавать рабочей температуры. Некоторые автовладельцы вообще не устанавливают салонный фильтр на машину. Они считают, что без него в автомобиле теплее, но грязь и мусор только засоряют элементы отопителя. Тогда восстановить работу печки можно только путем замены ее радиатора.

Плохая герметичность воздуховодов

Они подают холодный воздух на радиатор печки. Если воздуховоды недостаточно герметизированы, то холодный воздух подается в салон раньше нагрева. Поэтому в машине может быть холодно, так как часть воздуха поступает мимо радиатора.

Когда все исправно

Если представить, что за окном 7 градусов мороза, двигатель прогрет до 90 градусов, то печка должна подавать воздух, нагретый до температуры 70 градусов. То есть, он всего на 20 градусов холоднее антифриза.

Подпишитесь, расскажите, как на вашей Ладе Гранте работает печка, о способах восстановления. Всем тепла в машине!

Как приготовить раствор

Промывка радиатора печки «Кротом» предполагает приготовление жидкости на его основе. Для этого потребуется 10 литров воды и 100 г указанного порошка. Порошок засыпается в нагретую воду, после чего тщательно перемешивается. После этого рекомендуется процедить полученную жидкость (можно использовать ненужный женский чулок). Такие же пропорции требуются и для содового раствора.

Чтобы ополаскивание радиатора печки лимонной кислотой было максимально эффективным, потребуется не менее 300 г на 10 л воды (30 пачек по 10 г). После растворения образовавшуюся жидкость тоже нужно профильтровать.

Методы устранения возможных неполадок

Отопление салона автомобиля напрямую зависит от правильного функционирования системы охлаждения двигателя, так как воздух, поступающий внутрь, нагревается при прохождении через радиатор печки Лады Гранты. Необходимо проверять уровень охлаждающей жидкости в расширительном бачке: снижение количества антифриза приводит к нарушению циркуляции и недостаточному теплообмену. Такой результат может быть обусловлен и негерметичностью клапана на пробке расширительного бачка.

Недостаточность прогрева возникает из-за неисправности термостата или помпы в системе охлаждения двигателя. Причиной неудовлетворительной работы иногда становится воздушная пробка в системе отопления. Для ее устранения следует на прогретом двигателе снять шланг подогрева с узла дроссельной заслонки. Затем нужно создать избыточное давление в расширительном бачке – отвинтить крышку и подуть в него. При этом из снятого шланга потечет охлаждающая жидкость, содержащая пузырьки воздуха. Аналогичные действия нужно выполнить и со вторым шлангом

Эту операцию следует проводить с большой осторожностью: антифриз на прогретом моторе имеет температуру около 90°С, и при снятии шлангов можно обжечь руки

Управление отопительной системой

Для управления скоростью и направлением поступающего воздуха в автомобиле имеются переключатели со специальными пометками. С их помощью вы выбираете, каким воздухом должен дуть отопитель: холодным или горячим.

Нужно отметить, что каждый из вышеперечисленных компонентов занимает весомое место в целой отопительной системе. Вышел из строя хоть один из них — функционировать нормально не смогут другие. Каждая труба и трубка, маленький уплотнитель или большой радиатор — это цельная продуманная и поддерживающая друг друга система, требующая правильной эксплуатации и регулярного технического обслуживания.

Периодичность обслуживания отопителя

Большую часть времени антифриз в системе охлаждения работает при температуре 80-95 градусов. Постепенно отложения накапливаются на внутренних поверхностях металлических труб, контактирующих с наружным воздухом. Уменьшается сечение патрубков для протока теплоносителя, уменьшается интенсивность теплообмена.

Причины образования отложений, препятствующих нормальной теплоотдаче радиаторов:

• преждевременная замена старого антифриза, присадки которого потеряли свои рабочие свойства и начали выпадать в осадок;
• использование водопроводной и дистиллированной воды вместо антифриза приводит к увеличению солевых отложений (отложений);
• заправка фальшивой охлаждающей жидкостью;
• мелкие частицы перемещаются по системе, забивая трубы печки: металлическая стружка, ржавчина, кусочки герметика и резины.

Оптимальный интервал мытья радиатора печки – раз в 2-3 года. Операция проводится одновременно с заменой антифриза: система опорожняется, заливается дистиллированной водой со специальным моющим средством и прогревается вместе с двигателем до рабочей температуры. Затем раствор удаляется и через расширительный бачок заливается новый антифриз.

Если описанная выше профилактическая промывка не проводится в течение многих лет, для восстановления нормального теплообмена необходимо будет очистить радиатор отопителя от накипи и мусора. Чтобы не усложнять разборку салона, промойте печку, не снимая ее с автомобиля, одним из двух способов, описанных ниже.

Особенности конструкции системы охлаждения двигателя LADA Granta

Система охлаждения двигателя ЛАДА Гранта жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком. Систему заполняют охлаждающей жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до -40 ‘С. Конструкция системы охлаждения всех двигателей, устанавливаемых на автомобили Лада Гранта, принципиально одинакова и описана на примере автомобиля с двигателем ВАЗ-21116.

Расположение элементов системы охлаждения ЛАДА Гранта:

Рис. 1. Расположение основных элементов системы охлаждения Лада Гранта: 1 — водяной насос (расположен под крышкой привода газораспределительного механизма); 2 — радиатор системы охлаждения {расположен под верхней поперечиной рамки радиатора); 3 — электровентилятор радиатора (расположен под верхней поперечиной рамки радиатора); 4 — термостат; 5 — датчик температуры охлаждающей жидкости; 6 — расширительный бачок

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения Лада Гранта, установлен на передней плоскости блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. В термостате Лада Гранта установлены основной и дополнительный перепускной клапаны. При температуре охлаждающей жидкости до (85±2) °С термостат полно закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре выше 85 С термостат начинает открываться, а при 102 °С отрывается полностью, обеспечивая циркуляцию жидкости через радиатор.Электровентилятор с пластмассовой крыльчаткой обеспечивает продувку радиатора воздухом небольших скоростях движения автомобиля в основном в городских условия или на горных дорогах, когда встречного потока воздуха недостаточно для охлаждения радиатора. Для повышения эффективности работы вентилятор установлен в кожухе 7 и прикреплен к нему в трех точках через резиновые подушки. Кожух в свою очередь прикреплен к радиатору 3 в четырех точках. Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика 5 (см. рис. 1), расположенного в гнезде термостата 4.

Радиатор трубчато-пластинчатый, алюминиевый, с пластмассовыми бачками, двухходовой, с перегородкой в левом бачке. В внизу справа находится сливная пробка 6. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, а также патрубок шланга, соединяющего радиатор с расширительным бачком.

Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки «МАХ» и «МIN» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой 1 с двумя клапанами внутри (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении 110 кПа (1,1 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см*) и пропускает воздух в расширительный бачок.

Примечание

Исправность клапанов пробки расширительного бачка очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (закипание охлаждающей жидкости и т.д.) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давления в системе, что может вырвать повреждение радиатора и шлангов. В систему охлаждения с помощью шлангов включен и радиатор отопителя салона

В систему охлаждения с помощью шлангов включен и радиатор отопителя салона.

Устройство системы отопления Лады Калина

Печка в автомобиле передает тепло от двигателя в салон. Без обогрева стекла быстро запотевают, зимой становятся заиндевевшими. На Калине расположение печки предусматривает возможность интеграции кондиционера. Система устроена предельно просто и понятно, одинакова для моделей вне зависимости от типа кузова – универсал, седан или хэтчбек. Она схематично показана на фото.

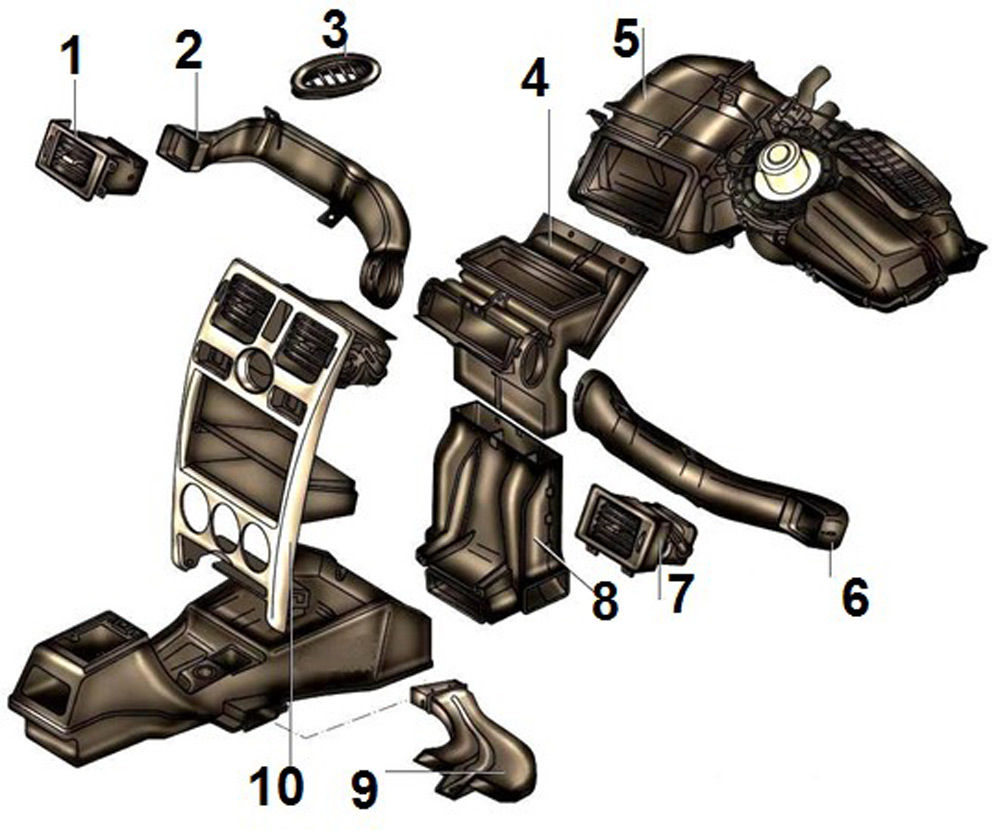

Схема системы отопления

1. Выход воздуховода слева.
2. Воздуховод слева.
3. Воздуховоды лобового стекла.
4. Распределительный корпус воздуховодов.
5. Отопитель.
6. Воздуховод вентиляции справа.
7. Выход воздуховода справа.
8. Воздуховод для обогрева ног.
9. Воздуховод для обогрева салона.
10. Выход воздуховода по центру.

В конструкции используется приточно-вытяжной принцип циркуляции. В салон поступает воздух, разогревающийся от охлаждающей жидкости, которая одновременно отводит лишнее тепло от двигателя. Печка работает в результате нагрева охлаждающей жидкостью радиатора. Затем с помощью вентилятора разогретый воздух по воздуховодам через дефлекторы поступает в салон автомобиля.

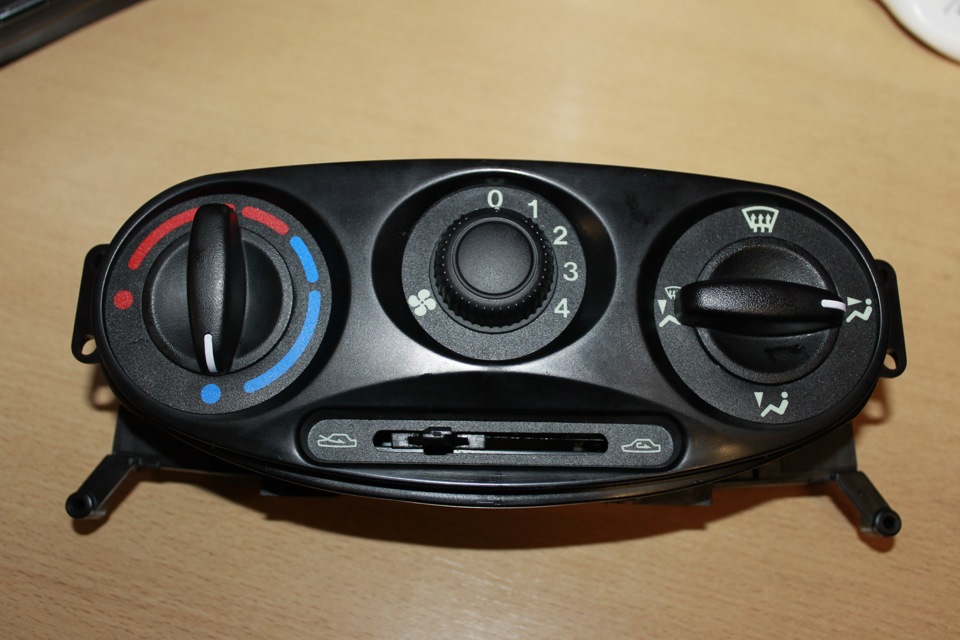

Блок управления отопителем состоит из следующих элементов:

1. Регулятор температуры. Поворачивая ручку, можно корректировать температуру поступающего в салон воздуха. Поворот в синюю зону добавляет холодный воздух, в красную – горячий.
2. Переключатель скорости вентилятора. Им регулируется скорость поступления воздуха в салон.
3. Переключатель направлений воздушных потоков – на лобовое стекло и вниз, только вниз на ноги, в верхнюю часть салона, на лобовое и боковые окна.
4. Ручка рециркуляции. Включает циркуляцию воздуха внутри салона, при этом снаружи воздух не поступает. Может использоваться непродолжительное время ввиду запотевания окон.
5. Обогреватель заднего стекла.

К системе управления относятся и дефлекторы воздуховодов. Их можно закрывать или открывать, а также регулировать ими направление потока воздуха.

Как устроен вентилятор печки

Главная задача вентилятора состоит в заборе воздушного потока извне и доставка его к дефлекторам.

Активируется вентилятор механической кнопкой, к которой подведено питание в 12 В. В версии Лада Гранта вентилятор работает на одной из трех скоростей. Водитель выбирает наиболее оптимальный режим в зависимости от температуры внутри салона.

Дополнительные резисторы Гранты

Без наличия резисторов вентилятор работает на одной скорости со стабильным показателем оборотов. Всего установлено на плате 3 резистора.

При переводе рычага в первое положение (на три резистора) вентилятор вращается на первой скорости, самой минимальной. Перевод на второе положение — вторая скорость (два резистора). Перевод на третье — третья скорость (один резистор). Детально схема печки указана на фото.

Заслонка распределителя воздуха

Установлена для регуляции воздушного потока, поступающего от вентилятора к стеклу для обдува посредством воздуховодов.

Нередко деформация, искривление корпуса пластика под воздействием температуры приводит к утечке потока, разгерметизации.

Заслонка регулятора температуры

Регулирует подачу теплого воздушного потока от печного отопителя в салон машины. Чем шире открыта заслонка, тем больше пропускная способность «канала», и наоборот, чем уже, тем меньше.

Теплообменник Гранты

Основное его предназначение в нагреве воздушного потока, поступающего в салон. Теплообменник с силовым агрегатом связан посредством двух резиновых патрубков: подача и обратка для циркуляции жидкости.

Штатное месторасположение — центральная часть торпедо салона автомобиля.

Датчик температуры воздуха внутри авто

Конструкционно установлен внутри пластикового плафона освещения салона. Во избежание перегрева, датчик оборудован системой принудительного обдува.

Установка спроектирована так, чтобы не искажать фактические температурные показания.

Патрубки

Резиновые патрубки

Резиновые патрубки буквально пронизали всю систему охлаждения, печного отопления, кондиционирования. Без их помощи невозможно соединить между собой участки магистралей. Способ фиксации: на хомуты, металлические стяжки.
