Подключение тросиков печки ваз 2114

Принцип работы тросиков печки на Ваз 2114

Работа отопительной системы автомобиля, заключается в передаче и перенаправлении тепла, которое выделяется в результате работы двигателя. Тепло выводится системой охлаждения и подается, в том числе и на радиатор печки. После чего, при повороте переключателя (включении), отопительная система запускает моторчик, который выдувает горячий воздух, пропускает его через дефлекторы панели автомобиля. Перенаправление воздуха на ту или иную область осуществляется непосредственно водителем через переключение положений обдува.

При нажатии картинка увеличивается

Большинство случаев неисправностей печки связаны всего с одной причиной и это — тросик печки ваз 2114. Дело в том, что со временем натяжение тросика ослабевает. Это происходит в результате его постоянного натяжения, ослабления при переводе рычага регулировки режима обогрева (холодный и горячий). Встречаются и случаи, когда тросик вообще слетает с крана печки. В результате чего, кран печки открывается не полностью, тем самым вы недополучаете значительные порции горячего воздуха из системы отопления.

Как же поступить? Менять или не менять? Вот самые распространенные вопросы автолюбителей. Ответим так, прежде чем, что-либо заменить, следует найти причину неисправности и попытаться ее устранить.

В общей сложности проблемы могут возникать с двумя видами тросиков:

• тросики крана печки,
• тросики регулировки заслонки.

Именно с этими элементами автовладельцам ВАЗ-2114 приходится сталкиваться, когда отопитель перестаёт эффективно функционировать. Предварительно рекомендуется проверить на предмет исправности и работоспособности другие элементы системы, дабы не проводить напрасно ненужные разборочно-сборочные и регулировочные работы.

Регулировка

Горячий антифриз для отопительной системы на модели ВАЗ-2114 подаётся механическим способом, для чего используются соответствующие тросики. Со временем происходит их загрязнение и вытягивание. А также учитывается момент ослабления работы крепёжного элемента. Из-за этого печка начинает функционировать некорректно. Когда трос ослаб или вытянулся, перемещение бегунка крана печки на панели не даёт возможности полностью открыть или закрыть его.

Первое, с чего можно начать в такой ситуации, — попытаться подтянуть тросик крана. Для регулировки требуется:

снять со стороны водителя кожу панели,
немного выше под рулём вы увидите пару тросиков,
вам нужен тот, что левее,
отыскать сам трос крана (он к нему фиксируется), который располагается в области педали газа под панелью,
натянуть элемент, чтобы при полностью открытой заслонке он полноценно открывался,
в некоторых случаях тросик достаточно укоротить буквально на 5 мм, сделав дополнительный оборот,
принимайте во внимание текущее состояние натяжения. Если элемент сильно ослаблен, придётся натягивать сильнее или же менять вовсе.

Важно! Не приступайте к работе на горячем двигателе сразу после заезда в гараж
И также рекомендуется предварительно снять массу с аккумулятора, поскольку вы будете работать в районе проводки

Важно! Не приступайте к работе на горячем двигателе сразу после заезда в гараж. И также рекомендуется предварительно снять массу с аккумулятора, поскольку вы будете работать в районе проводки

Примерно по аналогичной схеме осуществляется регулировка троса заслонки:

1. Боковая крышка панели снимается уже со стороны переднего пассажира около его левой ноги.
2. Там вы найдёте рычаг для управления температурой отопительной системы, к которому подведена пара тросов. Ваш тот, что справа.
3. Элемент натягивают так, чтобы заслонка оказалась в режиме максимальной температуры печки. Зафиксируйте заслонку рядом с тросом. Она должна постоянно оставаться в заданном положении.
4. Проведя эти работы, излишки троса можно отрезать. Только оставьте примерно 20 мм длины, в зависимости от текущего состояния.
5. Проверьте, действительно ли теперь тёплый воздух эффективно выходит из всех каналов, и температура меняется по мере изменения положения регуляторов.

Важно! В некоторых случаях регулировка даёт только временный эффект. При сильном износе подобные операции могут не дать результата, потому единственным выходом из ситуации будет полноценная замена

Замена тросиков печки ваз 2114

Иногда случаются ситуации, когда по тем или иным причинам, изделие перегибается или вовсе обламывается. Такие случаи требуют снятия делали и замены ее на новую. Рекомендации по разбору таковы:

1. Металлические клипсы, которые удерживают тросик на месте необходимо отсоединить.
2. Одним концом тросик присоединен к крану, другой стороной к рычагу регулировки температуры воздуха в салоне. Последовательность отсоединения можно соблюдать любую. Но удобнее всего будет вначале отсоединить конец от крана печки, отстегнуть все клипсы и в последнюю очередь отсоединить от рычага.
3. Теперь изделие следует аккуратно извлечь из корпуса.
4. Обратную установку новой детали начинайте с присоединения к крану.

На рынке авто товаров представлено очень много разнообразных моделей которые различаются между собой длинной, толщиной, разнообразными видами, формами обоих концов. Для того чтобы не ошибиться в приобретении нового изделия, советуем прихватить его с собой в магазин. Обычно в тросики продается сразу одним комплектом по несколько штук.

Вот мы и узнали, как поменять тросики печки на ваз 2114. Самое главное при проведении работ, не торопиться, понять принцип функционирования механизма подачи горячего и холодного воздуха.Желаем Вам теплых печек !)

В автомобиле используется множество систем и механизмов. Одна из них — система отопления салона. ВАЗ-2114 тоже ею оснащается. В отличие от кондиционера печкой укомплектовываются автомобили в обязательном порядке. Ведь в жару можно открыть окна. А вот зимой справиться с холодом в салоне без печки не получится. Что представляет собой данный элемент? Как устроена система отопления ВАЗ-2114? Схема, принцип работы и неисправности – далее в нашей статье.

Модификация отопительной системы

Одно из спорных решений — перенос крана отопления под капот и замена на обычный хозяйственный. Прежде, чем вы осмелитесь воспользоваться этим ноу-хау, следует взвесить все «за» и «против». Из преимуществ такого действия — вам не надо беспокоиться о течи в салон. В целом эксплуатационный срок деталей увеличивается, но чтобы открывать-закрывать кран, нужно бегать к капоту или лезть в ноги и крутить вентиль. Либо же в летнее время ездить с закрытой заслонкой потока воздуха в слон.

И все же, возможно, вы из тех, для кого это будет оптимальное решение, которое поможет вам не заморачиваться с ремонтом крана печки. Для наглядности снятия и модернизации смотрите видеоинструкции:

Как снять кран отопителя ВАЗ

Замена крана на водопроводный и перенос его под капот

Как видите несмотря на определенные усилия, необходимые для ремонта или замены крана печки ВАЗ 2114, все-таки лучше сделать это прежде чем салон зальет антифризом. На данный момент отопительные краны представлены на рынках в трех основных типах: стандартный, шаровый и керамический. Но по сути, из всех имеющихся, нет нормальных, таких чтобы поставил раз и забыл о проблеме. Пластиковые травят, керамика плавится и бежит, шаровый тоже не лишен недостатков, но все же более надежен, по сравнению с другими. Помните, что профилактический ремонт деталей вашего автомобиля, в частности, краника печки, сможет предупредить другие, существенные проблемы.

Пришла зима и вы, предвкушая комфортную и теплую поездку на своем автомобиле, заводите его двигатель, дожидаетесь его прогрева. И вот, момент включения печки настал! Вы перенаправляете обдув воздуха в направлении себя, и что же происходит? Ровным счетом ничего! Всему виной тросики печки Ваз 2114.

Боковые и центральные дефлекторы выдают порцию едва теплого воздуха, да и обдув стекла не растапливает наледь так быстро, как бы хотелось.Многие автовладельцы мирятся с такой несправедливостью, причудами отечественного автопрома. Но мы с вами, не относимся к их числу и собираемся в корне сдвинуть ситуацию с мертвой точки!

Устройство и принцип действия печки ВАЗ 2114/15

Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.

Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног

Устройство печки

Печка ВАЗ 2114/15 состоит из следующих элементов:

1. Вентилятор.
2. Заслонка обдува лобового стекла.
3. Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
4. Управляющая заслонка.
5. Радиатор печки.
6. Воздуховод, направляющий поток воздуха в ноги.
7. Внутренний воздуховод.

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха

Предохранитель печки и причины его выхода из строя

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.

Предохранитель печки F7 находится в монтажном блоке под капотом со стороны водителя

Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Расположение реле системы отопления

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.

Реле печки располагается под панелью приборов в блоке предохранителей

Переключатель режимов печки

Переключатель режимов или регулятор печки установлен на центральной консоли, которую при его ремонте или замене придётся демонтировать. При выходе переключателя из строя перестаёт работать электродвигатель вентилятора.

Регулятор печки расположен на центральной консоли с левой стороны

Лада 2113 › Бортжурнал › печка ваз 2113,2114,2115

ladaservice.info/vaz-2113…/trosiki-pechki-vaz-2114/ воспользовался статьёй Большинство случаев неисправностей печки связаны всего с одной причиной и это — тросик печки ваз 2114. Дело в том, что со временем натяжение тросика ослабевает. Это происходит в результате его постоянного натяжения, ослабления при переводе рычага регулировки режима обогрева (холодный и горячий). Встречаются и случаи, когда тросик вообще слетает с крана печки. В результате чего, кран печки открывается не полностью, тем самым вы недополучаете значительные порции горячего воздуха из системы отопления. Как же поступить? Менять или не менять? Вот самые распространенные вопросы автолюбителей. Ответим так, прежде чем, что-либо заменить, следует найти причину неисправности и попытаться ее устранить. Диагностика работы тросиков печки Ваз 2114 Для того чтобы осмотреть тросик крана печки ваз 2114, требуется демонтировать боковую накладку панели со стороны водительского места (с права от педали газа). Далее подробнее:

Заведите, хорошенько прогрейте двигатель автомобиля. Открутите три крепежных болта боковой накладки. Переведите ваш взор в сторону краника отопителя. Проверьте, не слетел ли тросик с краника. Переместите рычаг печки на панели приборов в максимальный режим обогрева. Потяните тросик на себя, удерживаете его в таком положении Проверьте, поступает ли из дефлекторов горячий воздух. Теперь, когда источник проблемы выявлен. Требуется зафиксировать, придать постоянное натяжение и тем самым обеспечить хорошую работу и корректную пропускную способность.

Одним из вариантов увеличения натяжения, является метод, при котором часть (0,5-1 сантиметра) тросика загибается в месте непосредственного присоединения к рычагу отопителя. Для этого потребуется:

Демонтировать вторую накладку, только со стороны пассажирского сидения. Взять плоскогубцы и подтянуть на себя тросик (в этот момент, переключатель температуры должен находиться на максимальном режиме обогрева). Загнуть дополнительно образовавшееся количество троса (его количество подбирается опытным путем, и в каждом конкретном случае различается и, как правило, составляет до 0,5 сантиметров). Подцепляем его к температурному переключателю печки

Внимание! Во избежание поломок, все действия связанные с натяжением выполняйте аккуратно, не применяйте чрезмерную силу. Если переборщить с натяжением, можно повредить систему работоспособность отопительной системы

Источник

Расположение тросов печки ваз 2114

С водительской стороны снимаем кожух панели. Чуть выше под рулём, не сразу заметный, тросик одет на краник печки. Его и надо укоротить. Я укоротил буквально на 0,5 см, навернув ещё один оборот.

Натянув тросик №20 (регулировка заслонок), я добился поступления горячего воздуха во все боковые воздуховоды. Через некоторое время, отрегулировав и длину тросика №21 (регулировка краника печки), получил горячий воздух уже при температуре двигателя до 60 гр.

Обычно с этим вопросом в автосервисы обращаются новички, которые откатали (или только начали откатывать) на ВАЗ 2114 первый зимний сезон. Дело в том, что есть у машины такая неприятная особенность (здесь передаем привет инженерам волжского автозавода), как проблема с работой печки. Причем у некоторых она появлялась в первую же зиму после покупки нового автомобиля в автосалоне.

Проблемы с заслонками печки и их модернизация

Еще одна проблема печки ВАЗ 2114 — это работа заслонок. В машине их положение регулируется еще тремя тросиками. Они также склонны со временем ослабляться и работать неправильно. Показателем нарушения их регулировки является тот факт, что горячий воздух идет только из центрального воздуховода, в то время как в пассажирские и на отопитель переднего стекла идет холодный.

Регулировка этих тросов производится аналогично тросику краника печки. Когда бегунок переведен в крайнее правое положение, заслонки должны быть полностью открыты.

Если вы планируете отрегулировать печку в процессе замены радиатора, следует обратить также внимание на состояние самих заслонок. Если они негерметичны, их следует проклеить поролоном или любым другим утеплителем

Любые негерметичности ведут к разбавлению потока горячего воздуха холодным и, как следствие, к ухудшению работы печки.

Правильная доработка левого дефлектора

Левый дефлектор (водительский) располагается дальше всего от места ввода горячего воздуха. Как следствие, на нем все потери сказываются больше прочего. Бывает и так, что теплый воздух есть везде, кроме него. Естественно, это мало понравится водителю, особенно, если обычно он ездит в машине один.

Для доработки отопительной системы и обеспечения водительского воздуховода достаточный приток теплого воздуха, в него устанавливают дополнительный вентилятор.

Для этой цели идеально подходит вентилятор охлаждения компьютерного процессора (его можно купить в любом компьютерном магазине, стоимость около 500 рублей). Они бывают разных размеров и мощности, подберите подходящий, исходя из предложения на рынке. Или если где-то в гараже лежит старый компьютер, возьмите оттуда — подойдет.

Порядок таков:

Вытащить дефлектор.
Подготовить отверстие для установки кулера.
Подготовить проводку. Если в системе установлена дополнительная помпа, стоит установить подачу питания через тот же выключатель. Можно сделать отдельный выключатель или, в крайнем случае, подключить его от зажигания

Он будет включаться автоматически с запуском двигателя.
Важно полностью загерметизировать оставшиеся отверстия, иначе ожидаемого результата получить не удастся.

Произведя все эти манипуляции, можно добиться восстановления или даже значительного улучшения работы печки. Если ваша работа связана с постоянным перемещением по городу на автомобиле, эти меры просто обязательны.

Диагностика неисправностей системы отопления

Неисправности системы отопления сопровождаются следующими симптомами:

• не работает вентилятор;
• в салон поступает холодный воздух;
• не работает заслонка;
• наблюдается утечка ОЖ;
• печка начинает издавать нехарактерные звуки (свистит, гудит, журчит);
• из воздуховодов отопителя появляется пар или дым.

Почему печка не работает или не нагревает воздух

Если печка вышла из строя, она или совсем не работает, или работает, но не нагревает воздух. В первом случае сначала проверяют электропроводку вентилятора, начиная с предохранителя F7. Если предохранитель перегорел, его меняют. Затем проверяют реле, которое может включаться не с первого раза или только на прогретом моторе. В этом случае реле меняют на новое.

Затем оценивается исправность электродвигателя. Для этого к его контактам напрямую подают питание с аккумулятора. Если электродвигатель начнёт работать на максимальных оборотах, то он исправен. В противном случае потребуется его ремонт или замена.

Регулировка интенсивности воздушного потока осуществляется с помощью резистора, имеющего две спирали с сопротивлениями 0,82 Ом и 0,23 Ом. В первом режиме ток поступает через обе спирали, во втором — только через спираль сопротивлением 0,23 Ом, в третьем — минуя спирали, то есть совсем без сопротивления. Если резистор неисправен, вентилятор будет работать только в третьем режиме на максимальной скорости (рукоятка в крайнем правом положении). Проблема решается заменой резистора, который расположен с водительской стороны над педалью акселератора.

При неисправном резисторе вентилятор печки сможет работать только на максимальной скорости

Если в салон поступает холодный воздух, причиной этого может быть:

1. Воздушная пробка. Она могла образоваться при замене ОЖ, при разгерметизации системы или недостаточном количестве ОЖ в системе. Для удаления пробки снимают патрубок радиатора печки, с помощью лейки доливают тосол до максимума и надевают шланг на место. После запуска двигателя ОЖ под давлением вытеснит остатки воздуха из системы.
2. Заклинивание крана печки. Это происходит в случае, если кран изначально открывался не до конца, и в процессе эксплуатации на внутренней поверхности образовалась окись, накипь, препятствующие нормальной циркуляции жидкости. Кран можно попытаться открыть с помощью плоскогубцев или сразу заменить на новый.
3. Засорение радиатора печки. При использовании низкокачественной ОЖ соты радиатора могут забиться. Проблема решается промывкой или заменой теплообменника. Целесообразность промывки определяется масштабом загрязнений.
4. Установка некачественного радиатора. В бракованном изделии соты могут быть неправильно спаяны. Радиатор следует заменить.
5. Низкое давление в системе охлаждения. Если на повышенных оборотах теплоотдача увеличивается, необходима замена помпы.
6. Низкий уровень ОЖ. Необходимо проверить уровень и при необходимости долить антифриз.
7. Повреждение крыльчатки вентилятора печки. Крыльчатка тщательно осматривается и при обнаружении механических повреждений меняется.
8. Загрязнение фильтра салона. При его сильном загрязнении мощности электродвигателя не хватит для нагнетания тёплого воздуха в салон. Фильтр меняется на новый.
9. Повреждения прокладки ГБЦ. Если пробита прокладка ГБЦ, из выхлопной трубы пойдёт белый дым. Проблема решается заменой прокладки с демонтажем головки блока цилиндров.

Это интересно: Как продать подержанный автомобиль?

При засорении печки тёплый воздух перестанет поступать в салон

Почему печка дует холодным воздухом? Причины неисправности

В салоне ваз 2110 можно довольно часто видеть, что отопитель ну просто никак не реагирует на температурный регулятор. Сразу напрашивается ответ – один из элементов системы просто вышел из строя. Начинаем его искать.

Проблемы с датчиком температуры салона

В первую очередь проверяем датчик температуры салона. Он расположен на потолке, около салонного освещения. Если температурный регулятор повёрнут в крайнее правое положение, а печка на это реагирует, то датчик нужно менять. Если всё нормально, ищем дальше.

Проблемы с заслонкой печки

Заслонка печки может окислиться и заклинить. Многие опытные владельцы этих автомобилей устанавливают алюминиевую заслонку, которая лучше дозирует воздух и удерживает тепло в салоне. А вот добраться до неё можно только из под капота.

Если печка на ваз 2110 дует холодным воздухом, но при этом сама раскалена до температуры 90 градусов, то причина скрывается в штатных воздуховодах. Скорее всего, они или повреждены, или отвалились от самой печки. И чтобы до них добраться придётся разобрать и снять всю панель. Если всё же не удаётся их восстановить, можно просто заменить их на гофрированные рукава, купленные в стройматериалах и установить их. А все стыки плотно и тщательно загерметизировать монтажной пеной или моделином.

Забился радиатор печки

Если печка на ваз 2110 дует холодным воздухом, то причина тут одна – печной радиатор забит. Если двигатель охлаждается водой, то в радиаторе может образовываться ржавчина, а при высоких температурах ещё и накипь. Мелкие патрубки в радиаторе могут забиться, если смешать (случайно) антифриз с тосолом, эта смесь просто свернётся. Кроме того некоторые недальновидные автолюбители добавляют в охлаждающую жидкость специальный радиаторный герметик, так же забивающий изнутри радиаторы. Проверить его довольно просто. Нужно прогреть двигатель до температуры 90 градусов включить печку и на ощупь проверить впускной и выпускной патрубки печки. Если температура на них разная, то радиатор просто забит и подлежит замене. А вот процесс его замены довольно трудоёмкий.

Сломался вентилятор печки

Может выйти из строя вентилятор печки. Проверяются и он сам и его предохранитель.

Может быть пробита прокладка между головкой и блоком двигателя, и охлаждающая жидкость поступает в цилиндры. Из-за этого уровень охлаждающей жидкости может падать. Если из трубы валит белый густой дым, то однозначно пробита прокладка и требует немедленной замены.

Если пылью забит салонный фильтр, то отсутствует или почти отсутствует забор холодного воздуха на вентилятор печки ваз 2110. Его нужно немедленно достать, очистить, а если не удаётся, то заменить на новый фильтр.

Может быть низкий уровень антифриза или тосола и его просто не хватает для печки из-за воздушных пробок в охлаждающей системе. Когда помпа выдавит и прогонит эту пробку из системы, нужно обязательно добавить жидкость.

Выход из строя термостата

Самой частой причиной, при которой не греет печка горячим воздухом на ваз 2110, является термостат. Он просто со временем начинает залипать в верхнем или в нижнем положении. Если это происходит, то нужно просто его заменить. Вот только с новым может приключиться та же самая ситуация. И что же тогда делать, снова менять? Есть проверенный способ, как вернуть к жизни залипший термостат.

Для этого потребуется автомобиль поставить на небольшой склон. При этом передние колёса должны быть выше задних на 25 – 35 см. Двигатель должен работать. Нужно открыть капот и приготовить небольшую деревянную (именно деревянную, во избежание повреждения термостата) палку, или черенок от лопаты. Теперь сев за руль нужно 2 – 3 раза перегазовать. Тут же выйти и торцом палки постучать по термостату. После этого на ощупь подавить все входящие и выходящие патрубки около термостата.  Такие манипуляции нужно провести 3 – 5 раз, после этого термостат снова заработает как новый.

Трещина в патрубках и трубках

Ещё одна серьёзная неисправность печки – это охлаждающая жидкость, выливающаяся под ноги. Причины обычно две. Течь в радиаторе или трещина в патрубках. Оба элемента лучше всего заменить, так как ремонт и их герметизация обойдутся и дольше и дороже.

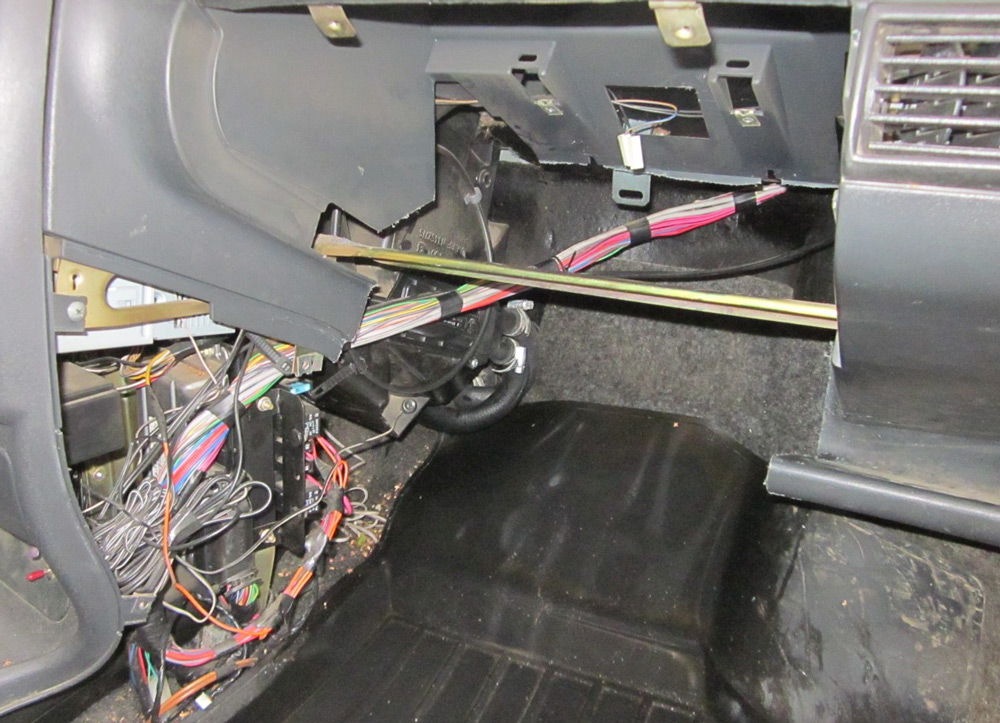

Ход работы по замене тросов печки

Схема устройства печки ВАЗ-2109

Первое что нужно сделать — это обесточить автомобиль. Для этого достаточно снять минусовую клемму с аккумулятора.
Снимите накладку панели в районе пепельницы, магнитолы и крепления рычагов управления печкой — для этого открутите 4 болта-крепления.
Отсоедините провода от всех переключателей: света, противотуманок, магнитолы и т. д.
Отодвиньте передние сиденья до конца назад или, вообще, снимите, чтобы они не мешали.
Снимите фиксаторы для ремней безопасности на полу. Также уберите пластиковую обшивку, на которой держится пыльник рычага переключения передач

Из-под этой обшивки нужно будет достать нижний воздуховод.
Очень осторожно отсоедините зажимы от крана, а потом и сами тросики. Чтобы было удобно, для начала отсоедините тягу заслонки обогрева ног (3), потом тягу заслонки обогрева лобового стекла (14), потом тягу, управляющую краном (19) и тягу, затем управляющую заслонкой (20).
С обратной стороны отопителя отсоедините провода, управляющие скоростью вентилятора, и крепления проводов, ламп подсветки и рычагов.
Не быстро, чтобы не повредить, опустите по диагонали вниз рычаг управления отопителем.
Теперь можно снимать трос и заменить его на новый.

Обычно все тросы к рычагу, который управляет отопителем, идут сразу в комплекте. По отдельности их не купишь, но сам комплект стоит не дорого, порядка 200 р.

После замены тросиков печки ВАЗ-2109, сборку отопительной системы следует производить в обратном порядке.

Если вы не уверены в своих силах и боитесь, что не справитесь с задачей, обратитесь в автосервис. Но учтите, что стоимость работ по замене будет приличной, так как замена такой небольшой детали, как тросик, требует полного разбора приборной панели и достаточно много времени.

голоса

Рейтинг статьи

Еще один способ замены радиатора печки ваз 2114

Жидкость на коврике из радиатора печки, задний торец которого находится сразу же за боковой панелью

Ясно, потек радиатор отопителя. Почитал книжку и ужаснулся. Оказывается, чтобы заменить радиатор, нужно полностью демонтировать приборную панель. На такой подвиг я не способен. Вернее, разобрать я смогу, но вот установить назад, да чтобы сделать так, как было, сильно сомневаюсь. А платить в автосервисе от 2000 р за работу по замене радиатора считаю неразумным.

Осенила мысль: поскольку зимой не езжу, нужно просто отключить печку. Сказано-сделано. Для отсоединения патрубков печки необходимо слить охлаждающую жидкость. Поскольку жидкость менял осенью 2013-го, а пробега нет и 10 тыс., сначала хотел использовать ее повторно, потому что по регламенту замена жидкости производится через 3 года или через пробег 60 тыс. км., что раньше произойдет. Однако слитая жидкость оказалось настолько грязной, что пришлось ее заменить.

Слитая жидкость и купленный ей на замену тосол

В моторном отсеке отсоединил шланги печки от двигателя, а патрубки заглушил отрезками шланга с заглушками. В качестве заглушек применил старые свечи зажигания, юбка которых точно подошла по диаметру.

Установка изделий на двигателе

Спустившись в канаву под автомобиль, увидел, что шланги от крана отопителя идут к двигателю вверх. Помороковав, пришел к выводу, что при замене тосола в системе охлаждения, он из радиатора отопителя не сливается. Этому вскоре нашел потверждение, когда после снятия шланга со штуцера крана отопителя хлынувший оттуда тосол оросил мою голову и залился в рукава. Не особенно много, но с поллитра будет.

Заметка: меняя охлаждающую жидкость в двигателе, ее нужно отдельно сливать из радиатора отопителя! Проездил я с заглушенной печкой около 10 дней и понял, что в наше суровое Уральское лето манипуляции с отключением печки были опрометчивыми: мерзнут ноги, холод проникает через все щели и отверстия. Понял: замена радиатора неизбежна. Купил на рынке радиатор ДААЗ за 800 р., пару хомутов, тюбик герметика и крепеж в ассортименте.

Радиатор в упаковке

Голограмма, защищающая от подделки. Если код товара отправить по СМС, то придет ответ о наличии (или отсутствии) данного товара в реестре завода

Вот он, собственно сам радиатор ДААЗ

Обратился к знатокам на форуме, которые обрисовали 3 пути: 1. Снимать панель (долго и дорого). 2. Отвернуть панель справа и поднять ее домкратом ( могут лопнуть панель или стекло). 3. Вырезать лючёк в панели (возможна потеря товарного вида). Выбрал третий вариант, поскольку он обеспечивает в дальнейшем беспроблемную замену радиатора и облегчает замену крана отопителя. Подробно описывать весь процесс не буду. Отмечу только, что если жало паяльника расклепать и заточить в виде лопаточки, то разрез в панели получается более аккуратным.

Доработка жала паяльника

И еще. После вырезания окна в панели так, как показано у jamb666, ни со словами, ни без слов радиатор не извлекался: мешали патрубки.

Вырезанное окно слишком мало. Радиатор упирается патрубками, что мешает его извлечению

Пришлось вырезать в панели и второй «рог», после чего радиатор удалось вытащить без проблем.

Лучше сразу окно вырезать побольше. Все-равно шов будет скрыт бардачком, а радиатор извлекается без проблем

Потом этот рог я присоединил к основному куску с помощью металлических накладок и винтов М3. Для закрепления вырезанной части панели на место привернул дополнительные ушки.

Вырезанная часть панели с ушками для крепления

Конструкция получилась жесткая, лючёк держится хорошо.

Получившийся лючёк после его установки в вырез панели

Для замены радиатора достаточно снять бардачек и отвернуть 4 самореза и 2 винта. Вся работа, включая вспомогательные операции (доработка паяльника, снятие бардачка, вырез панели, изготовление и покраска ушек, сборка конструкции) заняла 7 часов. Шов в панели почти не виден, особенно если на полку положить книгу по обслуживанию автомобиля и папку со страховкой.

Вид на панель и полку после установки бардачка

Тем не менее, собираюсь купить самоклеющуюся бумагу и закрыть шов. Всем здоровья и герметичных радиаторов!

Замена крана печки

Часто бывает, что ломается и такая деталь, как кран (стоит отметить, что на 2114 он не отличается слишком высокой надежностью). Выполняя его замену, следует одновременно выполнить и замену патрубков, даже если они исправны (про расположение патрубков печки ваз 2114 было рассказано выше).

Вся замена крана выполняется в следующем порядке:

• установить авто на яму и зафиксировать;
• открутить пробку-болт, слить ОЖ;
• при помощи отвертки ослабить хомуты на патрубках, расположенных в моторном отсеке, после чего снять их;
• найти в салоне со стороны пассажира кран (расположен под панелью), ослабить хомуты подходящих к нему патрубков, после чего снять их;
• при помощи ключа на 10 открутить пару гаек, навинченных на шпильки и фиксирующих корпус крана;
• со стороны салона вытащить кран и отсоединить от него регулирующий тросик;
• установить на прежнее место новый (аналогичный) кран;
• выполнить сборку в такой же последовательности, но в обратном порядке.

Многие автолюбители, выполняющие подобную замену, порой интересуются — как правильно подсоединить патрубки на печку ваз 2114? Ведь по ошибке или забывчивости можно соединить их неправильно, что приведет к нарушению нормальной циркуляции охлаждающей жидкости.

Для того, чтобы не ошибиться, стоит запомнить, что схема подключения патрубков печки ваз 2114 — следующая: патрубки, находящиеся в моторном отсеке, подключаются: первый — от крана (подводящий) до отверстия в головке блока цилиндров, второй — от крана (отводящий) — до «саксофона». Патрубки в салоне подключаются: первый — от крана к термостату, второй — от крана к подводу насоса.

Для еще большего удобства можно воспользоваться следующей общей схемой системы отопления:

Причины неисправности печки

Сколько водителей, столько причин неисправности печки. Форумы пестрят прошениями о помощи: то одна причина, то другая, то третья. В итоге единого мнения, как устранить похожие неисправности нет.

Настоящая статья посвящена лишь нескольким, наиболее важным проблемам ремонта своими руками любимого железного коня. Не судите строго, если не нашли здесь решение, которое помогло бы вам.

Забывать не стоит, что вы всего лишь автолюбитель, а не мастер профессионал из крупного сервисного центра по обслуживанию не менее крутых авто. Не стоит считать себя дятлом или сетовать на то, что руки не из того места растут, просто надо начать с малого.

На этом видео показано, как произвести ремонт печки ваз, а вы уже сами решайте, подходит ли данный способ регулировки вам:

Часть автовладельцев решили проблему сразу. Подходит под случай, когда теплый воздух дует непосредственно по центру или на ноги, а по бокам или на лобовое стекло идет только струя холодного или немного теплого.

Для зимы такая неисправность просто беда: намучаетесь так, что мало не покажется. После просмотра этого ролика и регулировки печки сможете хотя бы на время сделать так, чтобы на лобовое стекло попадал горячий воздух. В салоне также станет теплее. Но не переусердствуйте: есть нелицеприятная фишка: при «безголовом старании» можно отломать пластик, к которому крепится тросик.

Можно перевести заслонку в положение «горячо»: просто наглухо закрепить ее, замазав герметичной массой. При этом злосчастный тросик привода отправить в туда, где у вас запчасти хранятся. Положительный эффект почувствуете сразу, хотя плюсовая температура салона теперь регулируется исключительно «печным» краником.

Жара прибавится настолько, что можно забыть о шапках-ушанках и тулупах: вам, как водителю, станет комфортно за рулем даже в сорокоградусный мороз. Холодный воздух теперь наглухо запаян и ему неоткуда проникать. Но справа все же воздух будет несколько холоднее. Зависит от деформации заслонки во время эксплуатации авто: с противоположной стороны от тросика крышка перестанет плотно закрываться.
