Как заменить электрический кран отопителя газель

Самостоятельная диагностика и замена электрокрана

Если возникла поломка или неисправность, виновником которой оказался электрический кран системы отопления салона автомобиля Газель, потребуется заменить узел.

Многих интересует, где именно находится этот элемент. Самым простым решением будет заглянуть в руководство по эксплуатации к конкретно вашей версии и модификации Газели. Но в большинстве случаев электрический кран располагается в подкапотном пространстве слева от двигателя, если смотреть со стороны улицы, примерно напротив переднего пассажирского сиденья под лобовым стеклом. Найти узел не так сложно. А вот снять его, если электрокран успел сильно закиснуть за время службы, порой бывает проблематично. Кран печки Газели соединяется с двумя патрубками, потому обнаружить элемент поможет ещё один признак.

Прежде чем менять устройство, рекомендуется подтвердить свои догадки и точно поставить диагноз.

Проверка работоспособности или неисправности электрического печного крана осуществляется следующим образом:

сначала прогревается двигатель, после чего руками можно потрогать патрубки до крана и после него;
переключите регулятор температуры в крайнее горячее положение;
при этом патрубок должен иметь одинаковую температуру до и после прохождения через клапан;
проверьте, работает ли питание электромоторчика, когда происходит переключение температуры;
если питания нет, проверке подлежит предохранитель и по мере необходимости его меняют;
не забудьте проверить состояние сетчатого фильтра, установленного на входном патрубке, через который жидкость должна свободно проходить;
снимите кран и подайте на него питание, проверив, реагирует ли он как-то на изменения положений переключателя в салоне.

Если оказалось, что виноват именно электрический кран отопителя, его можно попытаться отремонтировать.

Но на практике частичный ремонт даёт лишь временный эффект. Заменив один компонент, другой через короткий промежуток времени может выйти из строя. Фактически это бесконечная череда демонтажных и ремонтных работ. Наиболее правильным и рациональным решением станет полная замена старого узла на новый качественный электрокран.

Что замены элемента отопительной системы и системы охлаждения двигателя необходимо:

отключить минусовую клемму от аккумуляторной батареи;
слить всю жидкость из системы охлаждения двигателя в пустую тару подходящего объёма;
отключить клеммы от самого электрического отопительного крана;
ослабить крепление хомутов на патрубках, с которыми соединён краник;
отсоединить хомуты и патрубки;
извлечь кран;
установить новый электрокран печки;
залить свежую жидкость охлаждения;
убедиться в отсутствии воздушных пробок;
прогреть мотор.

Что же касается самого электрокрана, который перестал нормально функционировать, то его неисправности чаще всего связаны с поломкой электромотора, сгоранием электрической платы, поломкой редуктора, нарушением целостности сальника и лопнувшим корпусом.

Использование электрического крана в составе отопительных системы салона и системы охлаждения двигателя на Газели даёт целый ряд объективных преимуществ.

Никаких существенных сложностей с заменой возникнуть у автовладельцев не должно. Единственный важный момент заключается в том, чтобы выбрать подходящее устройство, соответствующее конкретному двигателю Газели. Плюс учтите, что перед самой заменой узла необходимо точно поставить диагноз и убедиться в вине именно крана. Бывает так, что после замены электрокрана ситуация не меняется. А просто так потратить около 1-1,5 тысячи рублей может позволить себе не каждый владелец Газели.

Источник

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта необходимо знать устройство и принцип работы отопителя, чтобы при первых признаках неисправности диагностировать поломку или произвести ремонт, не допуская выхода из строя всего агрегата в целом. Большинство неисправностей можно прогнозировать по косвенным признакам и не допускать их прогрессирования. Для этого необходимо знать и понимать, за что отвечает каждый из элементов и каков принцип его работы.

Система охлаждения автомобиля

В Газель Бизнес печка является составной частью системы охлаждения двигателя. При работе двигателя выделяется большое количество тепла, которое необходимо отводить. Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то двигатель очень быстро нагреется и выйдет из строя. Система охлаждения имеет два контура (малый и большой круг), их разделяет термостат. Когда жидкость холодная, она циркулирует по малому, а когда нагревается, то по большому кругу. Это позволяет быстро набирать рабочую температуру и не перегреваться. В тёплое время года тепло отводится в атмосферу, а при наступлении холодного времени часть тепла тратится на отопление салона.

Отопление

После того как мы разобрались, как работает система охлаждения, можно перейти к отоплению салона. Схема печки на автомобиле Газель идентична отопителям других авто, которые имеют жидкостное охлаждение двигателя. Жидкость может циркулировать по радиатору отопителя независимо от того, открыт термостат или нет. Для лучшего отопления жидкость для печки поступает из самой горячей части двигателя (из головки блока цилиндров). Поэтому на двигателе, ещё не успевшем набрать рабочую температуру, из дефлекторов всё равно идёт тёплый воздух. Отопитель имеет в своей конструкции кран, который либо пропускает жидкость в радиатор, либо сбрасывает её обратно. И от того, насколько сильно он открыт, зависит температура воздуха, выходящего из дефлекторов. Регулировка положения крана осуществляется с панели управления отопителем. Кран оборудован электроприводом, который меняет положение заслонки. Также с панели управления возможно изменять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от скорости вращения которой изменяется интенсивность обдува.

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из двигателя по магистралям попадает в радиатор печки, от этого он нагревается. В это время через него проходит воздух, нагнетаемый вентилятором. Далее он проходит по воздуховодам ,заслонки которых открыты. Затем горячий воздух попадает в салон автомобиля и обогревает его. Для ремонта или диагностики неисправности этого оборудования существует электросхема, на которой обозначены все узлы электрических устройств. И при поломках или при некорректной работе устройств необходимо подробно её прочесть, чтобы понять, откуда запитано и чем регулируется вышедшее из строя устройство.

Когда знаешь принцип работы и устройство, гораздо проще ориентироваться при поломках

В настоящее время водителю необязательно уметь ремонтировать автомобиль, есть станции технического обслуживания, которые занимаются починками любой сложности. Но ведь бывает, что поломка застала вас в дороге, и нет возможности воспользоваться услугами специалистов. Вот тогда-то и пригодится знание устройства автомобиля и его механизмов. Когда знаешь, как устроена печка Газель, то при возникновении неисправности на другом авто будет проще ориентироваться при ремонте или диагностике, поскольку во всех автомобилях они почти одинаковые, за исключением небольших нюансов. И вы с лёгкостью можете диагностировать неисправность.

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

раздел 5

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Система охлаждения автомобиля Волга ГАЗ 31105 состоит из насоса, радиатора двигателя, вентилятора, термостата, расширительного бачка, рубашки охлаждения (протоков в блоке и каналов в головке блока цилиндров двигателя ЗМЗ 406), соединительных шлангов и трубок, а также радиатора и крана отопителя. Насос охлаждающей жидкости — центробежного типа, установлен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Насос обеспечивает постоянный поток охлаждающей жидкости в двигателе. Тепловой режим двигателя ЗМЗ 406 задается параметрами термостата и датчика включения вентилятора радиатора. Распределением потоков жидкости управляет термостат с двумя клапанами; основным и байпасным. На холодном двигателе основной клапан закрыт, и вся охлаждающая жидкость циркулирует по малому кругу — через рубашку охлаждения блока и головки блока цилиндров, минуя радиатор двигателя и сразу возвращаясь в насос. Это ускоряет прогрев холодного двигателя. При температуре 80-84°С основной клапан термостата начинает открываться, пропуская часть жидкости по большому кругу, а байпасный клапан термостат закрывается.

При температуре 94°С основной клапан термостата открыт полностью, а байпасный закрыт и вся жидкость циркулирует через рубашку охлаждения, затем через основной клапан термостата и радиатор двигателя, образуя большой круг циркуляции. Охлаждающая жидкость, проходя через радиатор, охлаждается, отдавая часть тепла окружающему воздуху. Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки обжатием опорных пластин по фланцам бачков. На пластинах остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля ГАЗ 31105, а также для крепления кожуха вентилятора к радиатору. Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение электродвигателем. Электродвигатель включается по команде датчика, установленного в левом бачке радиатора при температуре охлаждающей жидкости 92 °С. В малый круг системы охлаждения включен радиатор отопителя. Количество охлаждающей жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя. С 2005 г. на автомобили Волга ГАЗ 31105 устанавливается кран отопителя с пневмоприводом (см. «Система отопления и вентиляции»).

Расширительный бачок — пластмассовый, установлен на кронштейнах над вакуумным усилителем тормозов. Расширительный бачок соединен пароотводящими шлангами с патрубком левого бачка радиатора (вверху) и со штуцером в крышке корпуса термостата, а также наполнительным шлангом — с насосом через тройник, установленный в нижнем шланге радиатора. На расширительном бачке имеется метка МАХ, показывающая верхний уровень охлаждающей жидкости в расширительном бачке. Расширительный бачок закрыт резьбовой пробкой. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Выпускной клапан поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается до 115°С и уменьшаются ее потери на испарение). Впускной клапан открывается при понижении давления в системе охлаждения (на остывающем двигателе). Система охлаждения заполнена 10,5 л незамерзающей жидкости «Тосол». Для слива охлаждающей жидкости в нижней части правого бачка радиатора выполнено сливное отверстие, закрытое резьбовой пробкой, а на левой стороне блока цилиндров предусмотрен сливной кран.

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com

правильно сделать охлаждения двс 406. не кипит и не холодно.

( 2 оценки, среднее 4 из 5 )

Как устроена печка в Газель Бизнес

Система охлаждения автомобиля

Отопление

Когда знаешь принцип работы и устройство, гораздо проще ориентироваться при поломках

Ведь для успешного выполнения ремонта важно понимать причину неисправности, иначе ремонт не будет выполнен успешно. Для правильной диагностики также важно понимать алгоритм действия всего механизма в целом. В настоящее время водителю необязательно уметь ремонтировать автомобиль, есть станции технического обслуживания, которые занимаются починками любой сложности

Но ведь бывает, что поломка застала вас в дороге, и нет возможности воспользоваться услугами специалистов. Вот тогда-то и пригодится знание устройства автомобиля и его механизмов. Когда знаешь, как устроена печка Газель, то при возникновении неисправности на другом авто будет проще ориентироваться при ремонте или диагностике, поскольку во всех автомобилях они почти одинаковые, за исключением небольших нюансов. И вы с лёгкостью можете диагностировать неисправность

Диагностика

При обнаружении признаков неисправности или сбоев в работе необходимо провести диагностику, для выявления причин поломки. Одной из причин, по которой отопитель стал греть хуже, или когда из него идёт совсем холодный воздух, является кран печки Газель. Он либо не до конца открывается, либо вовсе находится в закрытом состоянии. При любом из этих признаков необходимо в первую очередь проверить корректную работу электрокрана.

На прогретом двигателе потрогать патрубки до электрокрана и после него. В крайнем горячем положении рукоятки регулировки температуры патрубок до электрокрана и после должен быть одинаковой температуры.
Проверить питание на электрокране при переключении температуры.
Если питание отсутствует, проверить предохранитель и при необходимости заменить.
Проверить сетчатый фильтр на входном патрубке, жидкость должна свободно проходить через отверстия.
При снятом кране и подключенном питании необходимо смотреть в него на просвет. Изменяя положение регулятора температуры (с минимального на максимальный), следить за полнотой открытия затвора при максимально горячем положении рукоятки.

Читать дальше: Проехал на мигающий зеленый на перекрестке

Особенности устройства печки

В зависимости от модели транспортного средства, конструкция системы отопления может быть разной.

Типичная печка, в целом, имеет сравнительно простое устройство:

радиаторное устройство, которое соединено с охладительной системой;
вентилятор печки, предназначенный для обдува радиаторного узла;
резистор вентилятора;
насос печки;
системы патрубков и воздуходувов, которые используются для подачи прогретого воздушного потока в салон авто;
крана отопителя;
мотора отопительной системы, выполняющего функцию запуска узла;
блока управления отопителем, расположенного на центральной консоли авто в салоне и предназначенного для управления регулировкой режимов работы.

Практически все элементы системы, в том числе электрокран и двигатель печки, обычно располагаются под центральной консолью салона транспортного средства. В некоторых авто часть составляющих узлов находится в подкапотном пространстве.

Типы, конструкция и принцип работы электрического крана отопителя

Существующие сегодня краны с электроуправлением делятся на группы по типу запорного элемента и его привода, и по количеству контуров (и, соответственно, патрубков).

По количеству контуров и патрубков краны отопителей бывают:

Одноконтурные/2-патрубковые — обычные краны/клапаны;
Двухконтурные/3-патрубковые — трехходовые краны.

Краны с двумя патрубками — это клапаны, которые могут лишь открывать и закрывать поток жидкости. В таком кране один патрубок является впускным, второй — выпускным, а между ними располагается запорный элемент. Кран отопителя с двумя патрубками используется в обычных системах отопления салона, он располагается между выпускным патрубком системы охлаждения двигателя и впускным патрубком радиатора печки, обеспечивая управление потоком горячей охлаждающей жидкости.

Краны с тремя патрубками — это трехходовые краны, которые могут направлять поток жидкости в два разных трубопровода. В этом кране предусмотрен один впускной патрубок и два выпускных, а запорный элемент выполнен таким образом, что он может направлять жидкость от впускного патрубка на один из выпускных, одновременно перекрывая второй. Кран отопителя с тремя патрубками может использоваться в различных системах отопления салона: с байпасом, с дополнительным отопителем и т.д.

По типу запорного элемента и его привода краны бывают:

Шиберные с приводом от электрического двигателя;
Запорные с приводом от соленоида.

Конструкция шиберных кранов проста. Их основу составляет пластиковый литой корпус с патрубками, внутри которого располагается поворотная пластина в виде сплошного сектора или сектора с отверстиями по размеру патрубков. На корпусе устанавливается компактный электрический двигатель с простейшим шестереночным редуктором, с помощью которого обеспечивается поворот пластины. В кранах с двумя патрубками (двухконтурных) оба патрубка расположены друг напротив друга, между ними находится пластина. В кранах с тремя патрубками на одной стороне находится впускной патрубок, на другой — два выпускных.

Кран отопителя с электродвигателем работает следующим образом. При выключенной печке пластина крана находится между патрубками, перекрывая поток жидкости — в этом случае горячая жидкость не поступает в радиатор отопителя, система отопления салона не работает. При необходимости включить печку водитель нажимает кнопу на приборной панели, на электродвигатель крана поступает ток, он поворачивает пластину и открывает путь охлаждающей жидкости — радиатор отопителя нагревается, система отопления салона начинает работать. Для отключения печки водитель вновь нажимает на кнопку, все процессы происходят в обратном порядке, и печка отключается.

Модернизация системы

Основной проблемой, из-за которой выходит из строя электроника, является влага. А в кране жидкость циркулирует постоянно, даже при закрытой затворке. И при протечке сальника жидкость заливает всю электрическую часть, и она выходит из строя.

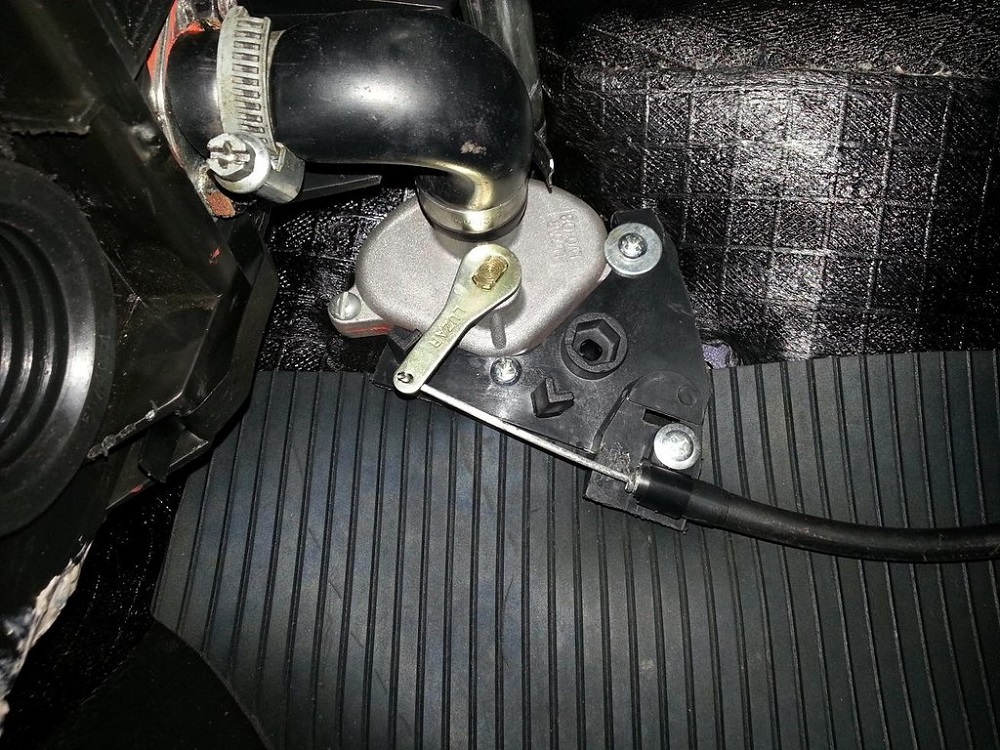

Установка запорной арматуры

Дабы этого избежать, можно установить обычную запорную арматуру, подогнав её под выходы системы охлаждения. Но для того чтобы открыть или закрыть подачу горячей жидкости, нужно перевести кран в нужное положение вручную. А поскольку он установлен под капотом (на штатном месте), то во время движения это сделать не представляется возможным. Но зато ресурс у этого механизма намного больше.

Читать дальше: Ssangyong actyon камера заднего вида

Предварительная герметизация

Перед установкой нового электрокрана нужно разобрать его и залить электронную плату горячим клеем, чтобы избежать попадания на него влаги, промазать все стыки герметиком. Данный способ может только продлить работоспособность, ведь при попадании жидкости в электронную часть будет повреждён электродвигатель, без которого механизм не сможет корректно функционировать.

Подбор похожего оборудования

Установка крана с похожим расположением штуцеров с других марок автомобилей. Данный способ самый эффективный, поскольку у импортных производителей данного оборудования ресурс намного выше, чем у отечественного. Главное, подобрать наиболее похожий экземпляр. И после установки проверить его работу на автомобиле.

Приведённые выше способы диагностики и ремонта помогут вам в кратчайшее время выявить причину неисправности и произвести замену или ремонт вышедшего из строя оборудования. Ремонт и установка крана отопителя на Газель Бизнес УМЗ 4216 не вызовет у вас особых трудностей. Для данного вида ремонта не потребуется обладания большим опытом. Его можно произвести в дороге, имея минимальный набор инструментов.

С первого взгляда может показаться, что отопитель ГАЗель Бизнес не сильно отличается от импортных аналогов. Управляется отопитель при помощи кнопок и рычагов электронного блока, расположенного на панели управления. Через решетки под лобовым стеклом воздух всасывается электровентилятором и через воздуховоды попадает в салон. Кран отопителя ГАЗель Бизнес работает от электропривода и выполняет подачу охлаждающей жидкости к радиатору. От своих предшественников этот кран отличается наличием дополнительного штуцера. В зависимости от выбранной температуры, производится управление крана посредством системы автоматики, и в случае закрытого его положения охладитель направляется назад в систему охлаждения. Кроме этого, температуру воздуха в салоне регулирует электрический кран отопителя ГАЗель положением заслонки, которая определяет направление воздуха: воздух может пройти как через радиатор, так и в обход его. Кроме основной заслонки существуют второстепенные, регулирующие и перераспределяющие потоки воздуха.

Если в предыдущих версиях отопителей использовались тросики для регулировки положения заслонок, то теперь эту функцию выполняют моторедукторы. Электровентилятор расположен в нижней части конструкции и для того, чтоб до него добраться, необходимо разобрать весь отопитель. По этой причине даже тот аспект, что двигатель в отопителе импортного производства, не компенсирует общего недостатка с размещением вентилятора.

Разновидности

В зависимости от используемого запорного элемента, привода и количества контуров, различают два типа кранов с электроуправлением. Причём оба варианта могут использоваться на автомобилях Газель.

В зависимости от количества контуров и числа патрубков, устройства делят на такие категории:

одноконтурные или двухтрубковые;
двухконтурные или трёхтрубковые.

В первом случае это обычный кран, который только открывает или закрывает потоки жидкости в системе. Двухтрубковые устройства предусматривают наличие одного впускного и одного выпускного патрубка, между которыми находится запорный элемент. Обычно такие краны применяются в системе отопления салона. Их монтируют между выпуском (патрубком) системы охлаждения ДВС и впуском на радиаторе печки. Это позволяет водителю управлять потоками горячей ОЖ.

Второй вариант — это трёхходовой кран. Он способен перенаправлять потоки жидкости в два трубопровода. Здесь используется один патрубок впускного типа, и сразу два выпускных. Запорный элемент сделан так, чтобы направлять поток ОЖ в один выпускной патрубок, параллельно перекрывая второй. Нашёл довольно широкое применение в отопительных системах салона на авто, включая Газель.

В зависимости от запорного элемента и привода, краны печки делятся на шиберные с электромотором и запорные с соленоидным приводом.

Шиберные модели конструктивно достаточно простые. Они выполнены в виде литого пластикового корпуса с патрубками. Внутри расположена поворотная пластина. На корпусе находится небольшой электромоторчик с шестерёночным редуктором, который и обеспечивает поворот пластины.

Модели с электроприводом работают несколько иначе. Когда печка в Газели выключается, пластина внутри крана располагается между патрубками, выполняя перекрытие потока жидкости. Это не позволяет горячей ОЖ поступать в печной радиатор. Тем самым отопление в салоне перестаёт работать. Если нужно включить печку, водитель нажимает специальную кнопку на панели Газели, и электромоторчик получает ток, поворачивает пластину и позволяет жидкости пройти через радиатор. Чтобы отключить в Газели отопление, достаточно ещё раз нажать кнопку, и процесс начнёт происходить в обратном порядке.

Ситуация с соленоидными кранами другая. Они также выполнены из пластикового корпуса, но внутри находится конусообразный подъёмный затвор. При закрытом положении этот затвор располагается на своём седле, перекрывая тем самым поток горячей жидкости охлаждения. Затвор через шток соединяется с якорем соленоида, установленным на корпусе электрокрана. Если на соленоид не подаётся напряжение, канал находится в открытом положении. Запуская двигатель, соленоид получает заряд и кран закрывается. Включая печку, происходит обесточивание соленоида, тем самым кран открывается и горячая жидкость следует на радиатор. Выключая печку, через напряжение на соленоиде происходит смещение, и электрокран закрывается.

Современное печное оборудование на большинстве отечественных и зарубежных автомобилях перешло на использование электрических кранов. Они практически полностью вытеснили старые механические устройства. Это ожидаемые изменения, поскольку нынешнее управление на Газели более удобное и функциональное.
