Кран отопителя печки: устройство, неисправности и замена

Замена радиатора отопителя на УАЗ Патриот с кондиционером и без

В тёплую погоду печка у любого автомобиля, включая УАЗ Патриот, не нужна, за исключением случаев, когда мотор «вот-вот» перегреется, а охладить его как-то надо. Но, всё меняется с наступлением холодов и в переходный период, такой как осень, например. Осенью из-за постоянных дождей стёкла автомобиля начинают запотевать, а зимой без исправно работающей печки далеко не уедешь.

Печка в УАЗ Патриот функционирует за счёт постоянной циркуляции охлаждающей жидкости мотора. Такой принцип несомненно повышает общий КПД, поскольку потери энергии в виде тепла от мотора используются для обогрева салона, хотя, какая-то часть всё равно поглощается атмосферой, не принося никакой пользы. Однако, например, электрическая печка в автомобиле не только не использует тепло от двигателя, но и требует дополнительного питания.

Назначение печки в Патриоте

В UAZ Patriot, как и в любом другом современном авто, отопитель служит для обогрева салона за счет подачи теплого воздуха. Это также помогает предотвращать запотевание стекол, что особенно актуально в холод. Однако, случается так, что плохо греет печка.

Заметим, что модификации UAZ Patriot, производившиеся до 2012 г., оборудовались исключительно передними печками. Затем производитель внес коррективы и ульяновские внедорожники стали оснащаться вспомогательной печкой, которая повысила комфорт эксплуатации в суровых климатических условиях. Второй отопитель позволяет эффективно обогревать кормовую часть салона в зоне расположения пассажиров. Скорость прогрева внутреннего пространства теперь стала значительно выше, и пассажиры кормы получают равноценный комфорт с седоками переднего ряда.

Некоторые модификации UAZ Patriot кроме системы отопления оснащаются климатической установкой. Она представлена обычным кондиционером, позволяющим в жаркое время обеспечить комфорт, создав благоприятную атмосферу в салоне. Такой роскоши удостоились варианты комплектации УАЗ Патриот, имеющие названия «Комфорт» и «Люкс».

Впервые кондиционер появился в ульяновском внедорожнике в 2008 г. Главным негативным фактором присутствия в комплектации кондиционера фигурирует повышенный расход топлива во время работы узла.

Как промыть печку в УАЗ Патриоте?

Итак, если печка, ни в какую не работает, необходимо ее промыть. Довольно часто эффективность системы отопления снижается из-за засорения контура. Промывка необходима для удаления из магистралей и отопителя различного мусора.

Далее разберемся, как правильно промыть печку. Здесь отметим, что выполнить эту важную процедуру возможно без демонтажа устройства. К промывочному действию рекомендуется периодически склоняться, дабы избежать наступления такого момента, когда печка полностью не работает.

Итак, начинаем промывать.

Берем старую водяную помпу, которую подключаем к контуру путем присоединения к штуцерам, располагающимся на двигательном щите. Здесь потребуется применить сливной шланг.
Сначала промываем контур обычной водой. Для этого наполняем ведро жидкостью, куда помещаем указанную помпу

Запускаем насос и наблюдаем за процессом, обращая внимание на консистенцию жидкости, вытекающей из сливного шланга.
Для повышения эффективности промывочной процедуры рекомендуется воспользоваться очищающим средством, специально изготавливаемым для охлаждающих контуров авто.
По завершении промывки удаляем оставшуюся пену. Здесь поможет лимонная кислота

Берем 4 пакетика этого продукта, смешиваем с кипяченой водой и «прогоняем» по всему контуру таким же способом. Количество воды определяем самостоятельно.
Теперь наполняем емкость чистой водой и снова промываем систему.
Убедившись в чистоте контура (видим по консистенции сливающейся жидкости), заливаем в охлаждающую мотор систему антифриз в достаточном количестве и до требуемого уровня.

Блок управления печкой в УАЗ

Управляющий модуль, которым оснащен отопитель, выглядит как набор регуляторов, которыми обеспечивается достижение определенной задачи по созданию требуемой комфортной температуры в салоне и потребной скорости воздушного потока.

В число функций блока входят следующие возможности:

Ручная или автоматическая установка режимов работы отопителя.
Способность к считыванию информации с температурного датчика, присутствующего непосредственно в салоне.
Наличие переключателя скоростных режимов вентилятора, с помощью которого можно задать оптимальные условия для работы узла.

Заметим, что максимум потребляемого тока вентилятором контура отопления достигает 14 Ампер. За подачу электропитания отвечает бортовая сеть УАЗ Патриот.

Как установить дополнительный отопитель салона для UAZ “Patriot”

Число регуляторов на блоке равно трем единицам. Само устройство является электронным узлом, что позволяет ему иметь возможность перепрограммирования путем подсоединения к компьютеру и «закачки» софта. Блок можно демонтировать, что весьма удобно при потребности в ремонтных работах или замене некоторых компонентов панели. Располагается модуль на центральной консоли.

Здесь видим модуль нового образца.

На фото ниже расположился блок со предыдущей модификацией панели.

Почему кран печки (отопителя) течёт?

Давайте рассмотрим следующую ситуацию: при наступлении весны, мы закрываем кран отопителя, т.е. передвигаем регулятор температуры печки в крайнее левое положение. На протяжении всей весны, лета и осени, мы очень редко регулируем температуру печки, в следствии чего, краник закисает. С приходом холодов и зимы, мы открываем краник, то есть включаем печку в «горячем» режиме, в результате чего и течёт краник. В данном случае краник нужно будет заменить: Как заменить кран печки (отопителя)?

Стоит отметить, что помимо замены краника, осенью так же рекомендуется заменить фильтр салона печки (Как заменить фильтр салона), т.к. он скорее всего забился листьями и поток воздуха печки будет слабый.

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

Темы без ответов
Активные темы
Поиск
Наша команда

Есть вариант

Сообщение Ежик хантер » Вс окт 03, 2010 22:21

Прочитав много интересного про наш радиатор, пришел к выводу, что нет смысла его менять на новый. У меня стоял алюминиевый, раз снимал для заделки бачков, напылением. Помогло бачки не текут, но течь появилась из места входв трубок в бачки .

Вобщем поставил я себе радиатор медный от Волги 3102, старого образца. Переделал у медника, но можно было и не делать этого, просто привык основательно подходить к работе. Да и запросил он всего 250р. Проблем с уставновкой почти не возникло. Кронштейн сварил сам Научился. Правда пришлось перейти на электро вентилятор, но немного поездив заметил, что хватает и его. Отчет пока не могу выложить. Нет времени отредактировать.

Буду рад если кому помогу решить данную проблему.

Сообщение zakusay » Пн окт 04, 2010 08:31

У меня стал подтекать 2й радиатор на 25т.однозначно буду ставить этот,по крайней мере на ВАЗах ходят.Бугуруслан,выброс денег,по ходу и сам УАЗ от них уже отказался,достали! https://www.zp-avto.ru/catalog/Avtozapch . 12028.html

Сообщение Lexium » Вт окт 12, 2010 15:53

Сообщение Alex » Вт окт 12, 2010 16:59

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Причинами возникновения неисправностей могут быть

Проток радиатора печки (отопителя) забился (со временем патрубки имеют свойство засорятся);
Произошел износ радиатора (с течением времени металлы истощаются, это происходит из-за динамического изменения температур, атмосферного давления и коррозии металлов).

Небольшое уточнение. Замену радиатора системы отопления УАЗ-3163 “Патриот” можно провести двумя способами: можно демонтировать панель (торпедо) или без демонтажа панели приборов. Специалисты СТО, например, используют первый вариант, так как хорошо разбираются во всех нюансах и тонкостях приборной панели. Второй способ, как правило, используют все остальные.

Диагностика неисправностей

Если печка стала плохо греть, воздух из нее чуть теплый, то прежде всего надо проверить уровень антифриза. При его недостатке прекращается циркуляция в контуре двигатель–радиатор отопителя. После доливки возможно образование воздушной пробки в системе охлаждения.

Система охлаждения ВАЗ 2110

Для ее устранения надо приподнять переднюю часть автомобиля, например, заехав передними колесами на эстакаду, и дать двигателю поработать 10 минут на холостом ходу. Если в системе был воздух, то потребуется долить антифриз.

Заливка антифриза в ВАЗ 2110

Скорость вращения вентилятора отопителя на ВАЗ 2110 регулируется ступенчато переключателем. Если включается только максимальная скорость, а на двух других электродвигатель не работает, то, скорее всего, вышел из строя резистор печки, необходима его замена.

Иногда даже на максимальной скорости вентилятора поток воздуха недостаточен. Возможной причиной может быть нарушение закрывания–открывания заслонок, но чаще всего это загрязнение салонного фильтра. При этом обычно дополнительно ощущается специфичный запах сырости и затхлости. Фильтр желательно менять при каждом ТО.

Угольный салонный фильтр ВАЗ 2110

Самыми распространенным неисправностями в отоплении ВАЗ 2110, являются течи печки и крана. Кран всегда был слабым местом в автомобилях ВАЗ. При производстве десятки кран сначала ставили, потом выпускали автомобили без него, затем стали снова устанавливать, но уже конструктивно доработанный.

При утечках антифриза в ногах переднего пассажира образуется лужица, в салоне стоит сильный запах. Источниками течи могут быть радиатор отопителя, кран, патрубки в месте крепления хомутами. Точно определить это можно только после разборки, поэтому замену лучше выполнить в комплексе, тем более что патрубки после 3–5 лет «дубеют».

Радиатор отопителя ВАЗ 2110 ДААЗ алюминиевый

Как заменить кран отопителя

Решаются данные проблемы довольно просто: если трос слетел, его надевают обратно, а если растянулся, укорачивают. Если в салоне отчётливо ощущается запах охлаждающей жидкости, то нужно провести глубокую диагностику. В первую очередь, нужно проверить все узлы соединения, затем сам радиатор отопителя. Если с ними всё в порядке, значит, остаётся краник печки. Для того чтобы до него добраться, придётся снять оба бардачка. Для того чтобы его заменить, следует проделать следующие процедуры:

слить ОЖ с системы охлаждения;
снять шланги с самого крана (слив с них жидкость в заранее подготовленную тару);
отсоединить трубки от двигателя к кранику со стороны моторного отсека;
открутить две шпильки крепления головкой на 10;
снять трос с рычага управления;
достать его и заменить на новый;
собрать всё в обратной последовательности.

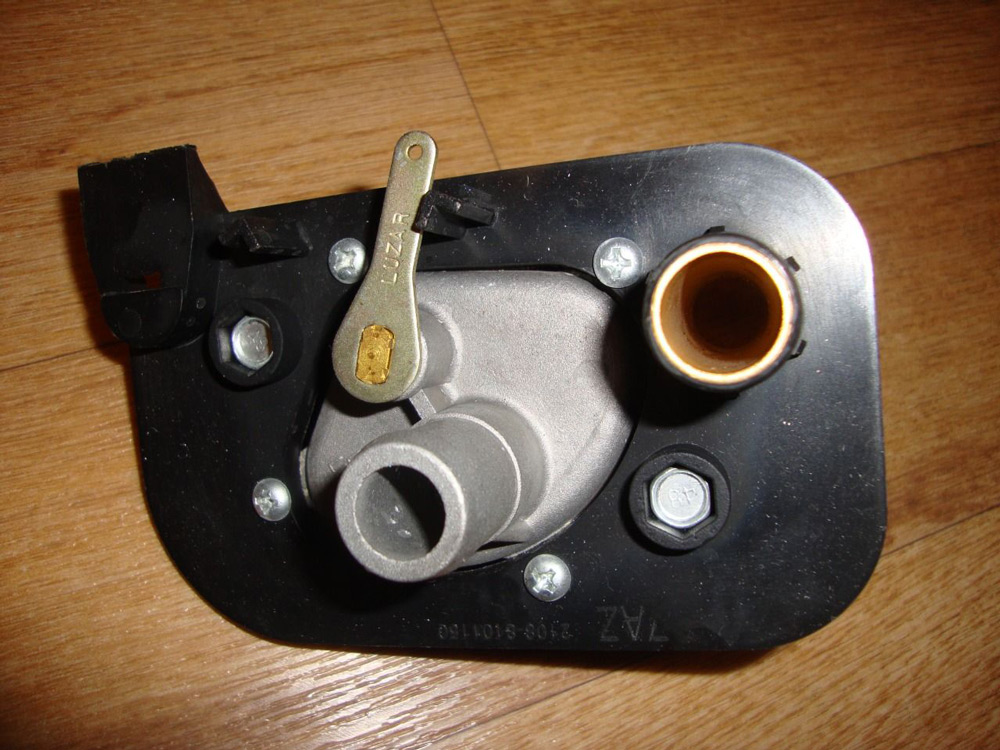

В УАЗ Патриот установлен краник от ВАЗа 2108. То есть с его приобретением не возникнет никаких проблем. После замены необходимо залить ОЖ в систему охлаждения автомобиля, завести машину и выгнать весь воздух из системы. Для этого можно поставить автомобиль под небольшой уклон, после чего проверить все места соединения на предмет подтёков жидкости. Проверить, как работает открытие и закрытия механизмов. Если необходимо, произвести настройку длины троса. Эта процедура не очень сложная, и проделать её можно, даже не имея большого количества инструментов, а в итоге можно наслаждаться проделанной работой и тем теплом, которое вырабатывает печка. Ну, а запах ОЖ через некоторое время выветрится.

Какой кран отопителя лучше?

Придя в магазин автозапчастей. На полке вы увидите 3 варианта краников отопителя:

Стандартный заводской.
Шаровый.
Керамический.

Давайте разберёмся, чем же они отличаются, и какой краник печки лучше.

Первый вариант – стандартный заводской, который стоит 80-100 рублей. Принцип его работы основан на резиновой мембране. На практике очень не надёжен, подвержен закислению и устанавливать его не рекомендуется.

Двигаемся далее, и второй вариант – Шаровый краник. Принцип его работы основан на шарике с дырками вместо резиновой мембраны, как в первом варианте. На деле данный экземпляр так же подвержен окислению, но он намного надёжнее стандартного заводского краника.

Третий вариант – керамический кран отопителя. Корпус данного крана обычный пластиковый, но запорный элемент состоит уже из двух запорных керамических пластин.

Из всех перечисленных, керамический краник является самым надёжным, и рекомендуется устанавливать только его. Но стоит отметить, что пропускная способность охлаждающей жидкости керамического краника меньше чем у шарового, поэтому и теплоотдача тоже меньше. Иными словами, самый надёжный краник – керамический, но он будет греть слабее шарового.

Как работает кран отопителя УАЗ

Первый и до сих пор практически единственный отечественный внедорожник, хотя и не является вершиной полёта инженерной мысли, характеризуется целым рядом оригинальных разработок, которые крайне редко можно встретить на других машинах. Для обладателя такой машины эксклюзивность – фактор далеко не главенствующий

Для него важно, чтобы все агрегаты, включая печку, работали надёжно и имели большой ресурс

Так вот, со штатным отопителем здесь имеются проблемы, вне зависимости от того, в каком году была произведена машина: в 60-х годах прошлого столетия или сейчас. Обладателям УАЗ хорошо известно, что в сильные морозы родная печка не обеспечит пассажирам, особенно задним, комфортные условия пребывания в салоне. Поэтому модернизация системы отопления – стандартный шаг, к которому прибегают тем чаще, чем севернее эксплуатируется машина.

Как промыть печку в УАЗ Патриоте?

Итак, начинаем промывать.

Ремонт заслонки

Может случиться такое что перестает работать заслонка печки, причина может быть в следующем:

Заклинил микроредуктор, благодаря которому управляется привод заслонки;
Не работает блок управления.

Благодаря этой заслонки переключаются режимы подачи горячего и холодного воздуха. Чаще всего она не работает. Из-за того что происходит не полное открытие или закрытие, в результате чего устройство функционирует не правильно. Неправильная работа заслонки-это слабое место УАЗ Патриот. Пластиковый редуктор при движении постоянно заклинивает или просто ломается.

После всех промывок можно проверить анимометром крыльчатки замерить поток горячего воздуха.

Обновим?

Как своими руками заменить отработавшую печку? Что для этого понадобится? Всё можно выполнить по следующему алгоритму.

Сливаем весь антифриз и отключаем всю проводку.
Отсоединяем консоль от щитка. Убираем отопительный узел, люк воздухозаборника, снимаем уплотнитель, далее прочищаем выемки.
Примеряем воздушный фильтр, сверлим отверстия не более 3,2 мм диаметром.
На место монтажа наносим герметик большим слоем. Устанавливаем корпус и фиксируем. Возвращаем фильтры из салона на место.
Устанавливаем в салон новый отопитель, закрепляя его шпильками и гайками «М-6». Фиксируем узел, устанавливаем затем консоль блока. Фиксируем всю конструкцию с помощью саморезов.
Далее мы подключаем тягу управления и закрепляем её. Подключаем к узлу патрубки, в которых находится антифриз, и фиксируем их специальными хомутами. Потом ставим каналы обдува для стёкол.
В заключение подключаем электрику, заливаем систему и проверяем, как она работает. При возникновении неполадок необходимо повторно проверить всю систему.

Демонтаж и замена краника печки УАЗ

Вряд ли даже среди опытных работников автосервиса вы найдёте специалиста, который смог бы утверждать, что знает, как выполнить любой вид ремонта на любой модели транспортного средства. Но если говорить об автовладельцах, в ведении которых находится всего одна конкретная машина, то десятки лет бессменной эксплуатации, пожалуй, заставят их изучить все узлы и агрегаты своего четырёхколёсного друга в совершенстве. Но как быть тем, у кого нет такого значительного опыта? Для них каждая новая операция – это шаг в неизвестность, положительный или отрицательный. Наш ресурс – попытка минимизировать исходы с негативным сценарием. Мы хотим, чтобы ремонт выполнялся правильно, и с технической точки зрения, и по соображениям безопасности.

Признаки неисправности крана печки ВАЗ 2114

Чаще всего неисправность возникает в холодное время года, когда отопитель салона используется на полную мощность. Не исключаются поломки и в теплую погоду. Постоянное использование регулятора температуры в салоне приводит к быстрому износу пластмассовых деталей краника. Перечислим основные признаки неисправности этого элемента:

Появление жирного налета на поверхности лобового стекла. Характерно при наличии протекания антифриза из корпуса крана. Помимо того, что при такой поломке перестает нормально функционировать теплый обдув, пары антифриза негативно воздействуют на здоровье человека;
Прекращение подачи теплого воздуха говорит о заклинивании регулятора внутри крана;
Главный признак неисправности – появление подтека охлаждающей жидкости под ковролином со стороны водителя. Рекомендуется проверять это место на предмет протечек регулярно.

Помимо прекращения подачи теплого воздуха, поломка краника ведет к постоянной утечке антифриза. Это повышает риски снижение уровня охлаждающей жидкости до минимального, что весьма опасно для двигателя.
Рано или поздно замена краника печки на ВАЗ 2114 необходима на любом автомобиле этой модели. Даже своевременное обслуживание системы отопления не дает гарантий того, что этот узел не выйдет из строя. Всему виной конструктивной просчет инженеров. Изготавливать краник, в котором постоянно находится горячая жидкость, из пластмассы низкого качества – явный просчет. Минимальная деформация корпуса краника ведет к просачиванию антифриза в ноги водителя. Также владельцы модели 2114 жалуются на отсутствие уплотнительных колец и резиновых прокладок в конструкции регулятора.
Инструкция, как поменять кран печки, будет представлена ниже. Для начала рассмотрим необходимый список инструментов, который пригодится при замене элемента своими руками.

Руководство по замене крана отопителя на автомобиле ВАЗ 2107 своими руками

Замена крана печки на ВАЗ 2114 какой лучше поставить

Кран отопителя является частью системы охлаждения. От его исправности зависит, насколько хорошо будет работать печка в зимнее время. В статье рассматриваются неисправности, при которых необходима замена крана отопителя радиатора на автомобиле ВАЗ 2107, а также дается пошаговая инструкция, как это сделать своими руками.

Когда необходимо менять?

Кран автомобильного отопителя предназначен регулировать подачу охлаждающей жидкости. Если он открыт, ОЖ поступает в нагретом состоянии в радиатор и нагревает, поступающий извне воздух, циркулирующий благодаря вентилятору. Нагретый воздух служит для обогрева салона в зимнее время. На летний период краник перекрывает поступление ОЖ в радиатор, и она идет, обходя печку, поэтому не влияет на микроклимат салона.

Замена краника отопителя необходима в случае его заклинивания. Это происходит из-за окисления запорного механизма, а также загрязнений, которые откладываются на внутренних стенках.

Часто краник печки приходится менять, если он начал протекать, что является следствием разгерметизации его корпуса. В этом случае снижается уровень ОЖ в расширительном бачке, на полу под ногами переднего пассажира появляется мокрое пятно, которое образуется вследствие течи, появляется специфический запах тосола или антифриза.

В основном корпус кранов отопителей не разбирается, поэтому их ремонт невозможен. Если выявилась неисправность, деталь необходимо заменить (автор видео — Джена Пон).

Инструкция по замене

Ремонт краника отопителя состоит в его замене. Это не сложная процедура, поэтому выполнить ремонт можно в домашних условиях.

Инструменты и материалы

Для проведения процедуры нужно приготовить инструментарий и необходимые материалы:

набор ключей;
крестообразную отвертку;
новый кран;
плоскогубцы;
хомут с диаметром около 23 мм;
резиновые прокладки;
ветошь;
герметик;
емкость для слива рабочей жидкости;
охлаждающая жидкость.

Решая вопрос, какой лучше керамический кран или металлический, лучше приобретать изделие с керамическим запорным механизмом. Он отвечает всем требованиям, предъявляемым к пропускной способности и креплениям. Кроме того, он прослужит долго, так как керамика не подвержена окислительным процессам.

Этапы

Для того, чтобы удобнее было выполнять ремонт, автомобиль лучше установить на смотровую канавку или загнать на эстакаду либо подъемник.

В целях безопасности работу следует выполнять на остывшем двигателе.

Замена крана отопителя ВАЗ 2107 осуществляется поэтапно:

Начинаются работы со слива ОЖ. Для этого сначала снимается защита картера.
Далее под радиатор следует подставить приготовленную тару, открутить сливную крышку на радиаторе и слить охлаждающую жидкость.
На следующем этапе открываем капот и отыскиваем патрубки, идущие к радиатору отопителя. Они расположены ближе к пассажирской стороне. Ослабляем хомуты, открутив отверткой крепления, и отсоединяем патрубки. Ключом на «7» откручиваем крепежные болты, удерживающие радиатор.
Для выполнения следующего этапа работ, необходимо переместиться в салон на пассажирское место. Крестообразной отверткой выкручиваем саморезы, которые фиксируют корпус бардачка. Демонтируем перчаточный ящик.
Далее, открутив саморезы, фиксирующие вещевую полку, демонтируем ее.
Под полкой находится краник печки. Чтобы получить доступ к нему, нужно снять правый воздуховод. Для этого необходимо ключом на «10» открутить гайку кронштейна и отцепить воздуховод от защелок, которые его фиксируют.
Выкрутив ключом на «7» болт крепления кожуха тросика, который управляет краном, снимаем наконечник с рычага крана.
Открутив крепежные болты, демонтируем краник.
На штатное место устанавливаем новую деталь, поменяв при этом прокладки и смазав место соприкосновения с радиатором герметиком.
Крепим тросик, проверяя его натяжение. Устанавливаются детали на место в обратной последовательности.
Далее закручиваем пробку на радиаторе и заливаем тосол или антифриз. Проверяем, чтобы не было нигде течи. Теперь можно прикручивать бардачок.

На этом замена крана печки ВАЗ 2107 завершена. Зная, как заменить краник печки ВАЗ инжектор и выполнив все своими руками, можно сэкономить на обслуживании автомобиля в автосервисе.
