Как поменять помпу на газели

Основные компоненты ЖСО автомобиля

Для нормальной работы двигателя его необходимо постоянно охлаждать, включая даже зимний холодный период.

Водяная помпа на двигатель является основным компонентом ЖСО в любом современном автомобиле

В силу конструктивных особенностей силовые агрегаты современных автомашин эксплуатируются при высоких уровнях температуры. К примеру, отечественные автомобили марки «Газель» рассчитаны на диапазон рабочей температуры силового агрегата, составляющий 92—99 °C.

Отечественные автомобили марки «Газель» являются довольно распространёнными бюджетными вариантами для местных грузоперевозок

В случае интенсивной эксплуатации машины двигатель начинает нагреваться сверх нормы. Но благодаря своевременной подаче к элементам мотора ОЖ рабочая температура силового агрегата быстро приходит к необходимым показателям, а значительные нагрузки для авто становятся не страшны. В качестве ОЖ в системах охлаждения различных моделей «Газели» применяются антифриз либо тосол.

Антифриз — один из популярных вариантов качественной ОЖ

Таким образом, ЖСО выполняет задачу по своевременному охлаждению механизмов двигателя. Для эффективной работы системы крайне необходима постоянная циркуляция ОЖ. Во время своего передвижения по трубопроводам ЖСО антифриз (тосол) существенно охлаждается, благодаря чему и поддерживается работоспособность ДВС.

Более дешёвый вариант незамерзающей охлаждающей жидкости — тосол

Применяемая жидкость в ЖСО циркулирует в принудительном режиме. Обеспечивает данную циркуляцию водяной насос (помпа) автомобиля. Благодаря этому компоненту конструкции мотора последний не перегревается и его технико-эксплуатационные параметры всегда находятся в необходимом для эффективной работы температурном диапазоне.

Общее устройство помпы для «Газели»

В состав стандартного водяного насоса входят следующие детали:

Корпус помпы всегда изготавливается из прочных сплавов

Вал с крыльчаткой являются основным рабочим элементом помпы

Подшипник помпы обеспечивает свободное вращение вала, а сальник — герметичность устройства

В конструкции помпы для некоторых модификаций «Газели» предусмотрен специальный механизм автоматического включения вентилятора обдува радиатора. Речь идёт об электромуфте. Замена помпы в этих моделях двигателей (к примеру, в ЗМЗ 405) возможна лишь вместе со всем механизмом.

Один из удачных вариантов установки электромуфты — монтаж в одном узле с помпой

К основным недостаткам такого конструктивного решения относятся следующие моменты:

Располагаясь на блоке цилиндров двигателя, насос функционирует посредством подсоединения через приводной ремень от коленчатого вала.

Оптимальный вариант обеспечения функционирования водяного насоса — подсоединение через приводной ремень от коленвала

Принцип работы помпы состоит в следующем:

Для избежания нежелательной утечки ОЖ между блоком цилиндров и корпусом помпы устанавливается специальная уплотнительная прокладка. При этом необходимо тщательно зачищать поверхности соприкосновения на двигателе и помпе.

При ремонте необходимо в обязательном порядке заменять прокладку под помпу

Выход вала помпы оборудуется сальником, способным к уплотнению, благодаря своей конструкции. Он состоит из резинового рукава и уплотнительной шайбы. Сальник обеспечивает необходимую герметизацию изделия.

Для чего нужна помпа в автомобиле

Любой силовой агрегат работает при высоких температурах. В частности, для автомобилей «Газель» рабочей температурой хорошо разогретого мотора считается показатель 92–99 градусов. Начиная перегреваться из-за повышенных нагрузок, двигатель сразу же охлаждается своевременной подачей необходимого количества охлаждающей жидкости (в зависимости от модели, «Газели» заливаются либо тосолом, либо антифризом).

Итак, чтобы мотор не перегревался и не «закипел», в устройстве машины предусмотрена система охлаждения. При этом жидкость в системе циркулирует только принудительно, под воздействием водяного насоса (или, как его часто называют водители, помпы).

Помпа обеспечивает стабильную циркуляцию тосола, тем самым подавая к мотору всегда свежую жидкость. Именно благодаря её работе двигатель не успевает прогреваться до критической температуры.

Устройство имеет металлический корпус и специальные петли для надёжности крепления в корпусе автомобиля

Почему оборудование ломается?

Погружной скважинный насос обеспечивает удобство и простоту использования скважины. Он поднимает воду с большой глубины на поверхность, где она по коммуникациям поступает к точкам водозабора.

Производят бытовые погружные насосы отечественные и зарубежные предприятия. И хотя перекачивающее оборудование отличается надежностью, в процессе эксплуатации время от времени могут возникать поломки.

Все элементы погружных насосов точно подогнаны и легко разбираются. Если в процессе сборки детали не становятся на свои места свободно, значит порядок установки отдельных компонентов нарушен

Отлаженную и четкую работу погружного насоса часто нарушают следующие причины:

высокая (более 50%) концентрация взвешенных частиц в воде;
работа «всухую», когда аппарат функционирует, не касаясь воды;
перепады напряжения выше допустимого уровня, регулярно случающиеся в сети;
некачественно закрепленные кабельные соединения;
трос агрегата, не корректно прикрепленный в области оголовка скважины;
подводный кабель не верно зафиксирован.

Провоцируют возникновение неисправностей отсутствие фильтра или его слишком сильное загрязнение, нестабильно работающее реле давления или плохо функционирующий гидроаккумулятор.

При отсутствии заземления электрохимическая коррозия поражает металлические элементы оборудования. Насос перестает нормально качать воду и требует немедленного обслуживания.

Если проблемы возникают с новым насосом, находящимся на гарантии, не стоит устранять их самостоятельно. Лучше отвезти прибор в фирменный сервис. Там его работоспособность восстановят профессиональные мастера с опытом

Очень часто причиной неисправности становятся ошибки, допущенные пользователями в процессе установки насоса и его эксплуатации. Производители и сотрудники сервисных центров рекомендуют покупателям непосредственно перед подключением приборов, внимательно читать инструкцию и строго следовать всему, что там написано. Это позволит избежать многих проблем и продлит срок службы насосного оборудования.

Удаление воздушной пробки из системы охлаждения Лада Калина

Автомобиль Лада Калина по отзывам многих автовладельцев признан одним из самых теплых автомобилей отечественного производства.

В автомобиле зимой очень тепло, салон равномерно прогревается и задним пассажирам в автомобиле комфортно, так как горячий воздух от печки подается в ноги задних пассажиров в полном объеме и не «теряется» в воздушных тоннелях вентиляционной системы как в автомобилях 2109 и 2110.

Если однажды в салоне автомобиля Lada Kalina стало прохладно, а из печки вместо привычного горячего воздуха начал дуть холодный воздух значит возникли неполадки в системе охлаждения двигателя автомобиля.

Перед удалением пробки в первую очередь рекомендуется проверить всю систему охлаждения двигателя автомобиля (СОД), так как причиной неэффективной работы СОД и холодной печки может быть не только воздушная пробка в системе, но и поломка или деформация крыльчатки помпы, перегибы патрубков, не полное открытие термостата. Только после проверки всей системы охлаждения стоит приступать к удалению воздушной пробки.

Признаки воздушной пробки в системе охлаждения двигателя

Воздушная пробка создает в системе охлаждения препятствие, из-за которого антифриз или тосол не может циркулировать и равномерно охлаждать работающий двигатель.
Причины появления воздушной пробки в СОД (системе охлаждения двигателя):
— Воздух может попасть в систему при замене или доливе охлаждающей жидкости.

— В системе охлаждения двигателя есть подсос внешнего воздуха из-за слабого обжатия пластиковых штуцеров, неподтянутых хомутов, подтекающего радиатора, нарушения герметичности помпы и неисправного клапана крышки расширительного бачка.

Одним из признаков пробки в СОД является журчание охлаждающей жидкости (ОЖ) под панелью приборов при прогреве двигателя.

Для удаления пробки нужно ослабить хомут и снять трубку 3 или 22 с подогрева дроссельного узла

— Пробило прокладку головки блока цилиндров (ГБЦ). В результате пробоя видна течь охлаждающей жидкости из-под ГБЦ. Из-под головки блока цилиндров вырываются выхлопные газы, видно бурление тосола, образование эмульсии в расширительном бачке, белый пар в выхлопе автомобиля.

Воздушная пробка в СОД может образоваться как в малом, так и в большом круге циркуляции. Недостатком СОД Калины является расположение расширительного бачка в большом круге.

В результате пока термостат не откроется полностью выгнать воздушную пробку сложно. Поэтому в холодное время года помогает «газование», в результате которого автомобиль быстрее прогревается, и при достижении двигателем температуры 101-105гр.

термостат открывает большой круг циркуляции и воздух выходит в расширительный бачок.

Удаление воздушной пробки возможно только через самую высокую точку системы охлаждения. Способ понять перед машины, погазовать и дать поработать двигателю для Лады Калины не эффективен, т.к. в замкнутой системе воздух может выйти только через расширительный бачок. Скорее эффективнее будет для выхода воздуха из СОД поднять левый бок автомобиля, где расположен расширительный бачок.

Для автомобилей Калина с дроссельным узлом есть более простой и быстрый способ удаления пробки из СОД. Для этого нужно ослабить хомут и снять любую трубку с подогрева дроссельного узла.

Снять крышку с расширительного бачка и дуть в расширительный бачок, пока из снятой трубки не польется тосол. После чего одеваем трубку обратно на штуцер подогрева дроссельного узла и затягиваем хомут. Есть второй способ выгнать пробку.

Для этого нужно немного прогреть двигатель и заглушить его, не откручивая пробку расширительного бачка ослабить хомут и снять трубку с дроссельного узла. В результате повышенного давления в СОД тосол самостоятельно польется из трубки.

Одеваем трубку на штуцер и затягиваем хомут. Все, пробка удалена, так как дроссельный узел является самой высокой точкой СОД автомобиля Лада Калина.

Датчик температуры Лада Калина с электронной педалью

На автомобилях Лада Калина с электронной педалью газа дроссельный узел отсутствует. Поэтому есть несколько способов выгнать воздушную пробку:

С помощью ключа или головки на 19 выкрутить датчик охлаждающей жидкости с термостата, предварительно отсоединив жгут проводов от датчика. Ждем, когда из отверстия потечет тосол, для эффективности можно дунуть в расширительный бачок, закручиваем датчик, подключаем разъем с проводами.
Вместо датчика охлаждающей жидкости можно снять со штуцера термостата тонкий шланг перемычку (при наличии). Ждем, когда из шланга потечет охлаждающая жидкость, если пробка не дает выйти ОЖ дуем в расширительный бачок. Как только тосол потек, одеваем шланг обратно и затягиваем хомут.

двигатель, калина, лада, охлаждение, пробка

Замена помпы на ГАЗели 406, 421, 402 и других: пошаговые инструкции + видео и фото

Двигатель любого транспортного средства нуждается в охлаждении

Даже в период зимней эксплуатации важно поддерживать систему охлаждения в рабочем состоянии

При этом особое внимание водители уделяют состоянию патрубков и помпы. Ведь именно от их работоспособности зависит качество охлаждения мотора

Для чего нужна помпа в автомобиле

Устройство имеет металлический корпус и специальные петли для надёжности крепления в корпусе автомобиля

Замена помпы на «Газели»

Как только начинаются проблемы с помпой, автовладельцу рекомендуется сразу же заменить это устройство. Во-первых, со временем водяной насос так или иначе начинает изнашиваться — соответственно, уже не может выполнять своего основного предназначения. А во-вторых, нельзя рисковать работоспособностью двигателя — ведь проще заменить дешёвый насос, чем потом проводить капитальный ремонт ДВС.

Где располагается водяной насос

В работу насос включается вместе с мотором. Соответственно, чтобы начал вращаться вал насоса с установленной на нём крыльчаткой, на него должно поступить какое-то действие. Энергия для вращения поступает через шкив насоса благодаря ременной передаче гидрораспределительного механизма.

Чтобы работа была максимально удобной, помпа располагается в устройстве ГРМ. С одной стороны, это максимально комфортное для запуска насоса место. Но с другой, в случаях замены механизма придётся снимать ремень ГРМ, что затрудняется последующей его установкой.

Шкив помпы — один из важнейших элементов системы ГРМ

Готовим инструменты

Для снятия и установки помпы потребуется следующий набор инструментов:

гаечный ключ на 12;
рожковый ключ на 24;
гаечный ключ на 27;
плоская отвёртка с тонким лезвием;
шестигранник на 6;
ёмкость для слива охлаждающей жидкости.

Опытные водители всегда держат под рукой подобные наборы, так как имеющиеся в них инструменты нужны во всех случаях самостоятельного ремонта машины

Сколько тосола слить/залить при смене помпы

Если помпа выработала свой ресурс, то рекомендуется сливать всю охлаждающую жидкость, которая находится в системе. Таким образом система очищается от примесей в тосоле, что благотворно сказывается и на работоспособности нового устройства.

Снятие и ремонт головки блока цилиндров двигателя змз 406

Сливаем из системы охлаждающую жидкость (см. «Замена охлаждающей жидкости»). Снимаем шланги с патрубков термостата или снимаем термостат

(см. Проверка и замена термостата»). Отсоединяем колодку проводов от датчика положения распределительного вала

(см. «Проверка и замена датчика положения распределительного вала»). Снимаем генератор с его верхним кронштейном (см. «Снятие генератора»). Если головку блока цилиндров двигателя змз 406 демонтируем с целью ремонта или замены, то предварительно снимаем впускной трубопровод (см. «Замена прокладки впускного трубопровода») и выпускной коллектор (см. «Замена прокладок выпускного коллектора»). Если работа выполняется с иной целью (например, нужно заменить прокладку головки блока цилиндров), то головку можно снять в сборе с впускным трубопроводом и выпускным коллектором. Снимаем распределительные валы (см. «Снятие распределительных валов»). Шестигранником «на 12» отворачиваем десять винтов крепления головки блока цилиндров двигателя змз 406.

Вынимаем шайбы винтов.

Вынимаем гидрокомпенсаторы (см. «Замена гидрокомпенсаторов»). пометив их местоположение в головке блока цилиндров. Снимаем головку блока цилиндров.

Сопрягаемые поверхности головки и блока цилиндров тщательно очищаем от нагара, остатков старой прокладки и герметика. Приложив линейку к привалочной плоскости головки блока цилиндров.

набором щупов проверяем неплоскостность головки блока цилиндров. При неплоскостности свыше 0,05 мм плоскость головки необходимо восстановить механической обработкой, однако, если неплоскостность превышает 0,1 мм, головка не ремонтопригодна.

Ключом «на 10» отворачиваем восемь болтов.

снимаем заднюю крышку головки блока цилиндров с прокладкой.

Устанавливаем рассухариватель на головку блока цилиндров. Если конструкцией рассухаривателя не предусмотрен упор клапана, подкладываем под тарелку клапана деревянный брусок. Рассухаривателем сжимаем пружины клапана. Чтобы тарелка пружин легче сошла с сухарей. наносим легкие удары молотком по упорной сошке рассухаривателя.

Пинцетом вынимаем два сухаря и плавно отпускаем пружины.

Снимаем верхнюю тарелку и две пружины клапана.

Съемником удаляем маслоотражательный колпачок.

и снимаем опорную шайбу.

Переворачиваем головку блока цилиндров двигателя змз 406 и вынимаем клапан, пометив место его установки, для того чтобы при последующей сборке клапан встал на свое прежнее место. Аналогично снимаем и помечаем остальные клапаны. Шестигранником «на 8» выворачиваем заглушки масляных каналов.

Для притирки клапанов.

наносим притирочную пасту на фаску клапана и устанавливаем клапан в соответствующую направляющую втулку головки блока цилиндров двигателя змз 406.

Закрепляем на ножке клапана приспособление для притирки и.

прижимая клапан к седлу, попеременно поворачиваем его в обе стороны.

Продолжаем притирку до тех пор, пока уплотняющая фаска клапана полностью по всей своей ширине и длине не станет матовой и чистой.

Так же должна выглядеть и фаска на седле клапана.

Стираем ветошью с клапана и седла остатки пасты.

Аналогично притираем остальные клапаны. Перед сборкой головки блока цилиндров змз 406 керосином или дизельным топливом промываем головку, очищаем масляные каналы от отложений. Затем вытираем поверхности чистой ветошью и продуваем каналы сжатым воздухом.

Собираем и устанавливаем головку блока цилиндров змз 406 в обратной последовательности. Маслосъемные колпачки заменяем новыми. Перед установкой клапанов их стержни покрываем моторным маслом.

Из резьбовых отверстий блока цилиндров под крепежные винты головки удаляем остатки масла и охлаждающей жидкости.

На привалочную плоскость передней крышки блока цилиндров (на участке контакта с прокладкой головки блока) наносим герметик.

Прокладку головки блока цилиндров двигателя змз 406 заменяем новой. Устанавливая головку блока цилиндров на блок, следим, чтобы она «села» на установочные втулки. Перед установкой винтов крепления головки блока цилиндров наносим на их резьбовую часть моторное масло. Винты затягиваем динамометрическим ключом в два этапа, соблюдая последовательность их затяжки. Предварительно затягиваем их моментом 50 Нм, затем окончательно — 140 Нм. Порядок затяжки болтов крепления головки блока цилиндров

Установив все снятые детали и узлы, заполняем систему охлаждения жидкостью и заменяем масло в двигателе

Где расположена цепь

Подобраться к цепи ГРМ не так просто. Потребуется полный разбор двигателя. А это серьезный процесс. Если автовладелец не разбирается в конструкции ГРМ, то рекомендуется обратиться в сервис-центр. Давайте глянем на схему расположения ремня ГРМ.

Сам же ремень установлен на коленвале и распредвале. Когда вращается шкив, затем вращение передается распредвалам. А регулировка натяжки совершается благодаря успокоителю внутри агрегата.

Похожая статья 126 двигатель ВАЗ гнет клапана или нет

Если работа успокоителя нарушена, устройство неисправно, то ремень может перескакивать с одного на три, четыре зуба. Работа движка будет нестабильной, а износ агрегата увеличится с каждым километром.

Порядок замены водяной помпы на автомобиле «Газель»

В случае возникновения неисправности водяного насоса рекомендуется незамедлительно произвести его замену на новую деталь, так как игнорирование ремонта может привести к более серьёзным последствиям и как итог — к существенным финансовым потерям. Речь идёт о работоспособности двигателя и, в частности, о деньгах на его капитальный ремонт.

При эксплуатации двигателя происходит неминуемый износ детали и помпу нужно заменять на новую. Ресурс водяного насоса может быть различным. К примеру, оригинальная помпа прослужит и более 80 тыс. км при удовлетворительных условиях эксплуатации. При использовании механизма неизвестного производителя либо подделки не стоит рассчитывать и на 20 тыс. км. В этом случае, кроме покупки преждевременно вышедшей из строя детали, придётся дополнительно приобретать и дорогостоящую ОЖ.

Основные отличия оригинальной конструкции от подделки:

Оригинальный насос отличается от подделок качественной литой маркировкой корпуса и неярким цветовым тоном сплава

Подготовка инструментов для самостоятельной замены водяного насоса

При демонтажных работах с механизмом, а также при последующей установке новой детали будут необходимы такие инструменты и материалы:

Лучшим решением для проведения полноценного ремонта является набор качественных инструментов.

Предусмотрительные водители всегда имеют с собой инструменты, так как при любом самостоятельном ремонте авто они просто незаменимы

Порядок действий при осуществлении замены помпы и объём сливаемой ОЖ

В том случае, если помпа выработала весь ресурс, специалисты рекомендуют сливать максимально возможное количество ОЖ, находящейся в ЖСО авто. Подобным образом система охлаждения очищается от содержащихся всевозможных примесей в ОЖ. Это обстоятельство благотворно влияет на работоспособность устанавливаемого нового механизма.

Слив ОЖ, как правило, осуществляется из следующих узлов:

Радиатор обеспечивает охлаждение ОЖ при эксплуатации авто

Расширительный бачок используется для заливки ОЖ, а также для её удержания при нагревании (увеличении объёма)

Печка автомобиля позволяет обогреть салон автомобиля, а также стёкла во время холодов

Блок цилиндров — одна из основных частей двигателя

Для этого необходимо:

Открыть крышку с расширительного бочка ЖСО.

Патрубки системы охлаждения двигателя обеспечивают циркуляцию и подвод ОЖ к различным системам и деталям двигателя

Если ОЖ находится в нормальном состоянии (отсутствуют осадочные соединения), то её можно использовать и повторно. При этом нужно учитывать то, что полностью избавить систему от ОЖ не получится. Остаточный объём в различных компонентах неизбежен, что учитывается при заливке новой ОЖ. Общий же объём охлаждающей жидкости в различных моделях может доходить до 11,5–12 л. При замене ОЖ либо при ремонте сливается из системы около 8,5 л.

После освобождения системы охлаждения от ОЖ можно начинать демонтаж механизма:

Обесточить электросистему автомобиля путём отключения аккумулятора.

Съём «минусовой» клеммы с АКБ является необходимым при проведении любого вида ремонта авто, поскольку обеспечивает безопасность во время работы

«Телевизором» в «Газели» называется передняя верхняя часть кузова автомобиля с запором и тросиком замка капота

Подводные шланги к помпе двигателя ЗМЗ 405 обеспечивают подвод/отвод ОЖ в системе охлаждения

Перед съёмом ремня привода ролик приводится в положение, позволяющее легко демонтировать ремень

Для обеспечения удобного доступа к помпе нужно снять приводной ремень с ролика и шкивов

Съём помпы невозможен без демонтажа радиатора охлаждения двигателя

Вентилятор охлаждения двигателя снимается в процессе производства работ по самостоятельному ремонту авто

В некоторых случаях электромуфта двигателя демонтируется вместе с помпой, необходимость в этом зависит от установленного на авто силового агрегата

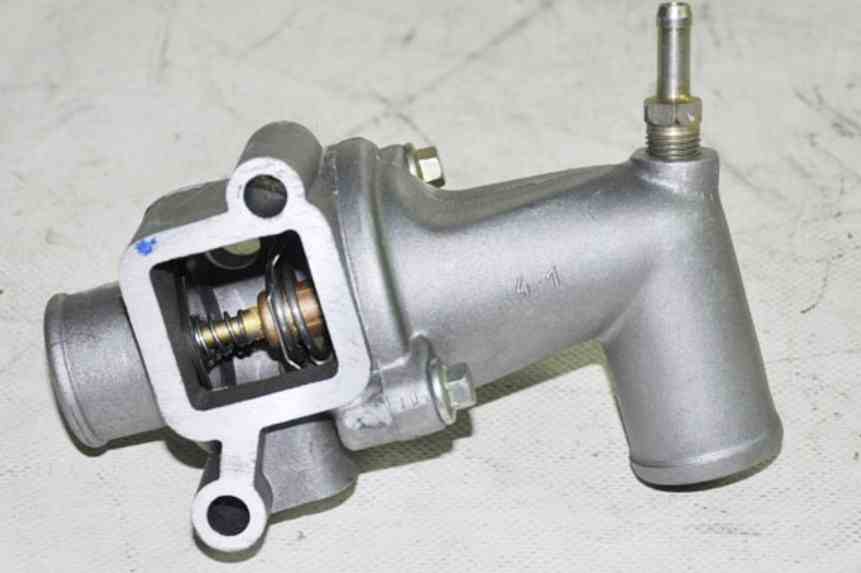

Корпус термостата двигателя снимается с двигателя для обеспечения доступа к крепежу помпы

Для обеспечения надлежащей герметизации место установки корпуса тщательно зачищается наждачной бумагой и обрабатывается литолом перед монтажом

Установка новой помпы

Обратный монтаж нового механизма осуществляется по пунктам, начиная с конца пошагового списка для съёма насоса.

Особенности монтажа новой помпы:

При установке уплотнительных прокладок под помпу и под крышку термостата необходимо их посадочные места перед этим обработать тонким слоем литола для получения определённой защиты от коррозии и необходимой герметизации.
