Как заменить радиатор печки на «ниве шевроле» с кондиционером и без него

Меняем со снятием панели

Для тех, кто не хочет повредить панель, подойдет метод, предполагающий ее снятие.

В этом случае вам понадобится тот же инструмент, о котором говорилось выше, за исключением пильного полотна по металлу.

Здесь главное иметь под рукой как можно больше отверток Phillips разной длины.

А дальше делаем все так:

Снимите боковые панели центральной консоли (см. Выше);
Разбираем ящик для хранения;
Снимите облицовку центральной консоли. Для этого снимаем наконечники ползунков управления системой отопления и «крутилку» включения вентилятора печки. Вытаскиваем магнитолу. Откручиваем винты крепления обшивки: вверху на центральной консоли (скрыта заглушкой), над панелью приборов (2 шт.) И под ней (по обе стороны от рулевой колонки);
Снимите верхнюю часть кожуха рулевой колонки;
Оттягиваем крышку консоли. Отсоединяем от него все колодки с проводкой, предварительно отметив маркером место, где она была (фото можно сделать). Далее полностью снимаем крышку;
Откручиваем винты крепления панели к кузову (по два винта с каждой стороны возле дверей);
Откручиваем саморезы, удерживающие металлический каркас для крепления ЭБУ (вверху под панелью и внизу у пола);
Откручиваем винты, расположенные над рулевой колонкой;
После этого панель поднимается и направляется к себе;
Подносим панель к себе, затем просим помощника или приподнимаем ее высоким домкратом, чтобы обеспечить доступ к радиатору. Можно временно поставить какой-то акцент;
Отсоединить шланги радиатора (не забыв заменить емкость для сбора остатков охлаждающей жидкости);
Откручиваем три крепежных винта и снимаем теплообменник.

После этого остается только поставить новый элемент и собрать все обратно.

Но здесь следует учесть некоторые нюансы:

Чтобы надежно зафиксировать стыки труб с радиатором, хомуты необходимо заменить на новые;
После установки нового теплообменника и подсоединения к нему патрубка необходимо сразу проверить герметичность соединения, заливая систему охлаждения антифризом. И только убедившись в отсутствии протечек, можно поставить панель на место.
Не лишним будет смазать стыки термостойким герметиком;

Как видите, второй способ более трудоемкий, но сама панель остается целой.

Кроме того, с помощью этого метода на этапе сборки все стыки панели с корпусом можно покрыть герметиком для устранения скрипов.

В целом оба метода хороши, но у каждого есть свои достоинства и недостатки. Поэтому какой из них использовать — решать самому владельцу машины.

Процесс замены радиатора

В процессе замены радиатора

Самостоятельная замена радиатора осуществляется набором инструмента, включая плоскую и крестообразную отвёртку, пассатижи, малого размера (8, 10, 14) торцевые головки.

Предварительно: отсоединяется клемма АКБ, ведущая на «массу». Ключ зажигания лучше извлечь. Приступать к процессу желательно по истечение 2–3 минут с целью полного разряжения резервного конденсатора.

Сливаем тосол

Придерживаясь этапа подготовительных операций, из системы отопления сливается тосол.

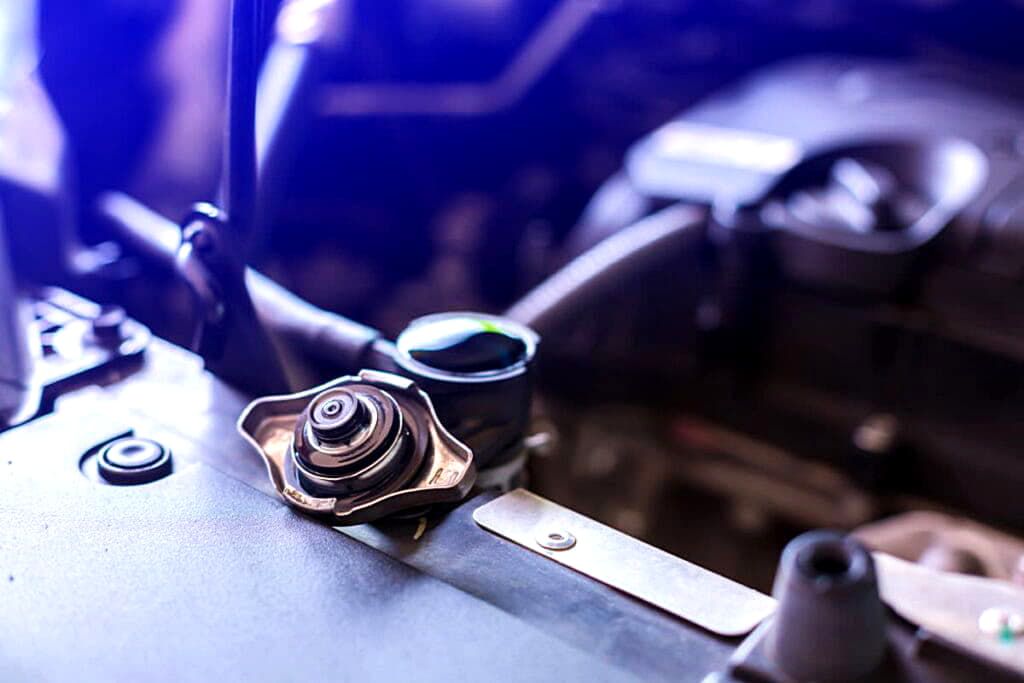

Открутите крышку

Второй альтернативный метод выполняется открытием крышки бачка и отсоединением трубки охлаждения дроссельного узла. На место трубки вставляется иной шланг, через которую сливается антифриз. Для форсирования процесса бочок можно продуть, чтобы удалить остатки жидкости.

Технология без снятия панели приборов

За основу замены теплообменника берётся опыт водителей, который позволяет устранять сложные процедуры демонтажа приборной панели.

Этапы разборки:

Снимается, так называемый, перчаточный отсек и воздуховод обогрева пассажира (ног) отвинчиванием саморез.
Бардачок снят

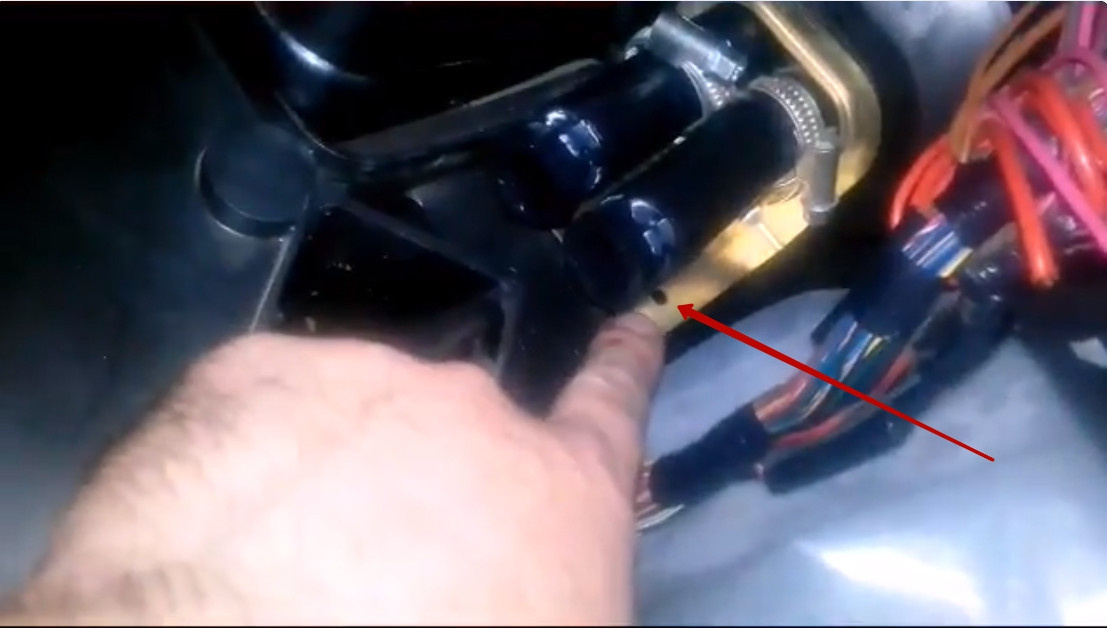

Ослабив хомут, снимается резиновая трубка, и сливается остаток жидкости в заранее приготовленную тару. Верхний хомут ослабляется, и патрубок вытягивается на себя. Для удобства постелите ткань. Можно использовать пелёнку чтобы не пролить остатки антифриза в радиаторе в салон
Сливаем остатки антифриза
Радиатор, после удаления двух шурупов выдвигается на себя, пока не упрётся в воздуховод.
Отвинчивается гайка крепления крышки реле с последующим его извлечением. Визуально заметно, как препятствует съёму радиатора уголок пластиковой рамки теплообменника.
Расположение болта
Кусачками (бокорез) откусывается мешающий кусочек пластика.
Для наглядности фото на новом радиаторе. Без удаления этого кусочка радиатор не одеть
Крайние грани нового радиатора по периметру оклеиваются («момент») тонкими полосками поролона. Делается это для упреждения проникновения воздуха через щели.
Обклеивание края радиатора поролоном для исключения возможности попадания воздуха

Комплектация с кондиционером

В процессе замены потребуется снять испаритель кондиционера

Из существующих двух способов замены радиатора печки предпочтителен вариант со снятием панели приборов. Процесс гарантирует сохранность кондиционера. В другом случае возникает необходимость нарушить герметизацию его с последующей заправкой фреоном.

Демонтаж панели предусматривает этапы, идентичные процедуре снятия теплообменника без кондиционера. За некоторым исключением:

Отсоединяется клемма АКБ и сливается тосол в приготовленную ёмкость. Бочокследует продуть, чтобы вытекла вся жидкость.
Отвинчиваются болты, и вместе с салазкой извлекается магнитола. Вывернувшурупы (саморезы), снимаются боковые панели, щиток приборов. При этом не забывается удалить кнопки крепления. Отжав защёлки, отводим панель вправо и чуточку на себя, освобождая её из пазов.
Фишки, разъёмы целесообразно пометить маркёром, что ускорит процессобратной сборки. Отвернув привод спидометра, освобождаются болты, а также сама торпеда.o Освободив боковой щиток, кожух руля, извлекается блок управления. Снего отсоединяется разъём подсветки.
Выкручивается рулевая колонка, крепления щитка (снизу) и демонтируется распорка.
Отсоединяется усилитель панели (4 болта).
Освободив крепления вентилятора, снимается печка вкупе с кондиционером иусилителем. Болты крепления последнего к кузову также вывинчиваются.

Итак, печка свободна, после удаления с неё тройника. Чтобы при сборке не осталось лишних крепёжных деталей, придерживайтесь строгой, обратной последовательности.

Убеждение в неисправности радиатора приходит после проверки подводящих трубок, патрубков, шлангов на предмет герметичности.

Где расположен радиатор печки на «Ниве Шевроле»

Система отопления автомобиля состоит из ряда элементов, без которых невозможно её нормальное функционирование. Одним из таковых является радиатор печки. Иногда с теплообменником возникают неполадки, для устранения которых необходимо демонтировать узел. Радиатор располагается в салоне за блоком управления отопителем. Помимо устройств отопления и вентиляции, автомобиль может оснащаться системой кондиционирования. Если в первом случае демонтировать радиатор можно без особых сложностей, то во втором потребуется приложить немало усилий.

Система отопления салона кузова: 1 — воздуховод вентиляции; 2 — воздуховод обогрева ветрового стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра воздухозаборника; 6 — вентилятор системы отопления; 7 — центральное сопло вентиляции салона; 8 — облицовка панели рычагов управления; 9 — передний воздуховод обогрева салона; 10 — задний воздуховод обогрева салона; 11 — воздуховод обогрева ног; 12 — отопитель в сборе; 13 — боковое сопло (радиатор печки находится внутри короба 12)

Когда радиатор требует замены

При длительной эксплуатации транспортного средства, с теплообменником возникают следующие проблемы:

появление течи, о чём свидетельствуют лужицы под ковриком с водительской стороны, образование жирного налёта на стёклах;
засорение, что сказывается на плохой пропускной способности и ухудшении теплоотдачи.

Неисправности отопителя Дэу Ланос

Радиатор печки Дэу Ланос страдает не только от накипи и осадка. КПД отопителя часто проседает по причине смещения радиатора, а также из-за неплотностей в воздуховоде и корпусе печки. Если печка дует холодным воздухом при нормальной температуре двигателя, необходимо тщательно проверить каждый элемент системы охлаждения:

Термостат. В зависимости от модели термостата, может изменяться время прогрева двигателя. Мы уже разбирались в том, как заменить термостат на Ланосе и в каких случаях желательно установить термоклапан с температурой срабатывания 95 градусов.
Помпа. В том случае, когда помпа не создает необходимого давления в системе, циркуляция антифриза нарушается, что сказывается в том числе и на работе отопителя.
Радиатор печки. На Ланосе, как и на некоторых других моделях, радиатор печки установлен под углом около 45 градусов. Иногда это вызывает завоздушивание системы при неправильной замене антифриза. Кроме того, нередки случаи, когда радиатор смещается вниз. В этих случаях эффективность работы отопителя сильно страдает. Кроме того, радиатор печки может быть забит отложениями, накипью и продуктами распада некачественного антифриза. Замену радиатора печки проводим только в крайнем случае. Как поменять и выбрать подробно описано здесь.
Воздушная пробка. Печка не будет греть в том случае, если в системе охлаждения по разным причинам образовалась воздушная пробка. Как с ней бороться, мы разбирались здесь.
Выход из строя блока управления отопителем. В этом случае электродвигатель печки может либо не работать вообще, либо работать только в одном режиме.
Электродвигатель отопителя. Если не включается двигатель печки, придется разбирать всю конструкцию, если дело не в предохранителе. Он находится в монтажном блоке под капотом, номинал 30 А, обозначение Ef 3. Он же защищает цепь питания стартера и замка зажигания.
Салонный фильтр. Печка будет греть слабо в том случае, если салонный фильтр забит. В тех Ланосах, у которых салонный фильтр не предусмотрен конструкцией, может просто забиться патрубок подачи воздуха. Как проверить и заменить салонный фильтр, мы разбирались здесь.
Любое другое нарушение циркуляции антифриза в системе охлаждения.

Интересное по теме: Ремонт VW Golf IV: термостат, печка. Диагностика системы охлаждения своими руками

Цвет антифриза после промывки радиатора печки с пробегом 180 тысяч

Кроме того, использование охлаждающей жидкости низкого качества, естественно, сказывается и на работе отопителя. Как правило, дешевые жижи типа легендарного “тосола” убивают систему охлаждения довольно быстро, особенно зимой. Налет в системе охлаждения и засорение радиатора печки на Ланосе также может быть вызван смешиванием антифризов несовместимого состава, в чем мы неоднократно убеждались. Причиной забитого радиатора печки запросто может оказаться очередной волшебный состав для ликвидации протечки системы охлаждения.

Основные неисправности печки

Причины неисправности можно перечислить в небольшом списке:

Возникшая поломка блока управления.
Механические либо эксплуатационные повреждения поверхности радиатора.
Вышедший из строя добавочный резистор.
Поврежденные внешними факторами или изношенные продолжительной эксплуатацией патрубки радиатора.
Неисправный кран отопителя.

Как определить какая именно поломка произошла? Рассмотрим несколько различных признаков по которым вы сможете определить причину неисправности и понять с чего начинать ремонт печки.

Печка не обогревает пространство для ног

Ремонт печки также не требует больших навыков в моделе нива шевроле. В редких случаях радиатор печки в моделе нива шевроле мы меняем.Печка нива шевроле имеет простое устройство.Чтобы устранить поломку, нужно сначала измерить температуры жидкости в системе. Это действие покажет где может быть проблема. Когда мотор нагревается до 90 градусов без проблем, а тепла так и нет, то неисправность в системе охлаждения.Заслонка должна быть исправна. Отрегулируйте заслонки, выполняя следующую последовательность действий:

Двигатель нужно нагреть до момента, когда тепло вы сможете почувствовать открытой ладонью.
Устанавливается крайнее значение переключателя.
Ручка, которой регулируется направление воздуха, поворачивается в верхнее положение, затем без промедления ее нужно установить на «10» часов. Данные манипуляции помогут теплу попадать в низ салона автомобиля.

Данные действия повторяются до достижения результата, так как в основном данная проблема возникает из-за недочетов сборки. Люфты препятствуют свободному продвижению воздуха и постановке необходимого положения заслонки сразу

Стоит отметить-если теплый воздух так и не дует внутрь машины, то нужно обратить внимание на саму систему охлаждения.Можно также ремонт печки сделать в специализированном центре для модели нива шевроле

Утечка тосола из печки

Износ резиновых шлангов, поломка крана отопителя, все это приводит к возникновению утечки жидкости. Циркуляция жидкости в системе происходит под давлением, что требует сто процентной герметичности соединений. В процессе использования все соединительные трубки, прокладки могут прийти в негодность так как утрачивают гибкость, появляются трещины. Такие поломки обычно достаточно легко обнаружить. Патрубки, пришедшие в негодность заменяют. Замена патрубков печки нива шевроле достаточно легкая процедура. Края соединений можно промазать герметиком перед сборкой. Рекомендуется для стягивания избегать некачественных дешевых хомутов китайского изготовления- они не обеспечат крепкое сцепление и герметичность соединений.

Печка плохо греет в шеви нива

Ремонт печки в новых моделях нива шевроле не требуется.Установить причину плохой работы можно после диагностики. Например,если при изменении силы подачи воздуха на трех скоростях вы не замечаете никаких изменений, или тепло не подается вообще, то скорее всего неисправен резистор, который нужно заменить на рабочий.

Если замена не решила проблему, необходимо продолжить диагностику

В случае, когда снижается уровень охлаждающей жидкости через сутки после долива до уровня, нужно обратить внимание на состояние соединительных шлангов. При необходимости провести замену на новые

Поломку блока управления отопителя лучше устранять на станции технического обслуживания, потому что у специалистов, работающих там есть нужные специализированные инструменты, необходимые в этом случае.

Также создать остановку работы печки может засоренный салонный фильтр. Затрудненная циркуляция увеличивает нагрузку на электро цепь автомобиля, приводя тем самым к перегоранию предохранителей.

При покупке авто вторичного рынка рекомендуется сразу провести промывку отопительной системы, чтобы потом не попасть на ремонт печки в поддержанных моделях нива шевроле.

Какие утечки антифриза сложно определить визуально

При некоторых поломках охлаждающая жидкость не выливается наружу, а просачивается во внутренние узлы. Обычно от этого страдают блок цилиндров (БЦ) или его головка (ГБЦ). Косвенные признаки попадания антифриза в этот узел выглядят следующим образом:

масло при проверке щупом имеет разный цвет: то слишком светлое, то очень темное;
выхлопные газы становятся белыми, похожими на пар, очень часто имеют запах антифриза;
уровень охлаждающей жидкости медленно и постоянно снижается. Это не означает, что ОЖ уходит именно в узел БЦ, но очень вероятно;
свечи зажигания (одна или больше) могут быть мокрыми, маслянистыми, с запахом антифриза.

Причин просачивания ОЖ в блок цилиндров может быть несколько. Самыми частыми проблемами являются три.

Прогорание (пробой) прокладки ГБЦ. Эта деталь обеспечивает герметичность соединения блока цилиндров и головки, разделяет камеру сгорания и каналы охлаждения, по которым циркулирует антифриз. Стандартными причинами прогара/пробоя прокладки ГБЦ являются:

перегрев двигателя;
ненормированное затягивание болтов ГБЦ;
непродуманный мощностной тюнинг двигателя;
применение низкокачественного бензина, вызывающего детонацию.

Для восстановления герметичности достаточно заменить прокладку ГБЦ. Ее стоимость сравнительно невысока, особенно для отечественных автомобилей. Самой сложной операцией при этом будет снятие и установка головки блока цилиндров. Для этого должны использоваться динамометрические ключи, позволяющие выставлять усилия затягивания для каждого конкретного автомобиля. Если же головка деформировалась, то потребуется также и ее замена.

Линейные дефекты ГБЦ. Если плоскость, которой головка прижата к блоку цилиндров, имеет неровности, то прилегание будет неплотным, и антифриз будет просачиваться. Такие щели незаметны при визуальном осмотре. Опытный водитель определяет неровности ГБЦ, поставив линейку ребром на плоскость. Лучшим вариантом исправления проблемы станет посещение автомастерской, где дефекты поверхности ГБЦ будут устранены шлифовкой.

Трещины блока цилиндров (БЦ) или его головки (ГБЦ). Эта проблема является наиболее серьезной. Если такой дефект возник в каналах смазки и охлаждения, ОЖ может просочиться в цилиндры двигателя внутреннего сгорания, где смешивается с моторным маслом. При этом не только уменьшается количество антифриза в системе охлаждения, но и ухудшаются свойства смазочного материала. Самым распространенным способом устранения трещин в корпусе БЦ или ГБЦ является сварка. Такая операция должна выполняться квалифицированными мастерами с помощью специализированного оборудования. При серьезных повреждениях блок цилиндров может быть непригоден к ремонту и потребует полной замены.

Основные неисправности печки

Причины неисправности можно перечислить в небольшом списке:

Возникшая поломка блока управления.
Механические либо эксплуатационные повреждения поверхности радиатора.
Вышедший из строя добавочный резистор.
Поврежденные внешними факторами или изношенные продолжительной эксплуатацией патрубки радиатора.
Неисправный кран отопителя.

Печка не обогревает пространство для ног

Двигатель нужно нагреть до момента, когда тепло вы сможете почувствовать открытой ладонью.
Устанавливается крайнее значение переключателя.
Ручка, которой регулируется направление воздуха, поворачивается в верхнее положение, затем без промедления ее нужно установить на «10» часов. Данные манипуляции помогут теплу попадать в низ салона автомобиля.

Утечка тосола из печки

Печка плохо греет в шеви нива

Если замена не решила проблему, необходимо продолжить диагностику

Основные неисправности печки

Причины неисправности можно перечислить небольшим списком:

В результате вышел из строя блок управления.
Механические или эксплуатационные повреждения поверхности радиатора.
Не удалось дополнительное сопротивление.
Трубы радиатора повреждены внешними факторами или изношены в результате длительной эксплуатации.
Неисправный клапан отопителя.

Как определить, какой именно сбой произошел? Рассмотрим несколько различных признаков, по которым можно определить причину неисправности и понять, с чего начинать ремонт печки.

Печка не обогревает пространство для ног

Ремонт печки также не требует больших навыков на модели Шевроле Нива. В редких случаях меняем радиатор печки на модели Шевроле Нива. Печка Шевроле Нива имеет простое устройство.

Для устранения поломки необходимо предварительно измерить температуру жидкости в системе. Это действие покажет, где может быть проблема. Когда двигатель без проблем прогревается до 90 градусов, но все равно не греет, то неисправность в системе охлаждения, заслонка должна работать. Отрегулируйте амортизаторы, выполнив следующие действия:

Двигатель должен прогреваться до тех пор, пока вы не почувствуете тепло открытой ладонью.
Установлено крайнее значение переключателя.
Ручку, регулирующую направление воздуха, поворачивают в верхнее положение, затем без промедления следует установить на «10» часов. Эти манипуляции помогут получить тепло в днище автомобиля.

Эти шаги повторяются до тех пор, пока не будет достигнут результат, так как эта проблема в основном связана со сбоями сборки. Зазоры препятствуют свободной циркуляции воздуха и непосредственной настройке необходимого положения заслонки.

Стоит отметить, что если в машину не поступает горячий воздух, то нужно обратить внимание на саму систему охлаждения. Также отремонтировать печку можно в специализированном центре для модели Шевроле Нива

Утечка тосола из печки

Износ резиновых шлангов, обрыв крана отопителя – все это приводит к утечке жидкости. Циркуляция жидкости в системе происходит под давлением, что требует стопроцентной герметичности соединений. В процессе эксплуатации все соединительные трубы, стыки могут прийти в негодность, так как теряют гибкость, появляются трещины.

Такие поломки обычно довольно легко заметить. Трубы, пришедшие в негодность, заменяются. Замена патрубков на печке Шевроле Нива – достаточно легкая процедура. Края стыков перед монтажом можно промазать герметиком. Рекомендуется избегать некачественных дешевых хомутов китайского производства для затяжки, так как они не обеспечат прочного сцепления и герметичности соединений.

Печка плохо греет в шеви нива

На новых моделях Шевроле Нива ремонт печки не обязателен, установить причину плохой работы можно после диагностики. Например, если при изменении подачи воздуха на три скорости вы не заметили никаких изменений, или не подается нагрев, то скорее всего неисправен резистор и его следует заменить на исправный.

Если замена не решает проблему, следует продолжить диагностику

В случае падения уровня охлаждающей жидкости через сутки после доливки уровня следует обратить внимание на состояние соединительных шлангов. При необходимости замените их новыми

Поломку блока управления отопителем лучше всего устранять на СТО, ведь специалисты, которые там работают, имеют на этот случай необходимые специализированные инструменты.

Забитый салонный фильтр также может помешать работе печки. Грубое вождение увеличивает нагрузку на электрическую цепь автомобиля, что приводит к перегоранию предохранителей.

При покупке автомобиля на вторичном рынке рекомендуется сразу промыть систему отопления, чтобы потом не пришлось ремонтировать печку на совместимых моделях Шевроле Нива.
