Главные причины почему не работает печка chevrolet niva и способы их устранения

Снятие радиатора печки ВАЗ-2121

Процедура снятия радиатора печки на вазовской «Ниве» не требует особых навыков и умений

Важно подготовить заранее необходимые материалы и инструменты. Большинство инструкций по ремонту автомобильных печек содержит рекомендацию по сливу охлаждающей жидкости перед началом работ. На практике многие автолюбители ограничиваются сливом только той части антифриза, которая находится в самом радиаторе и ближних патрубках системы охлаждения

На практике многие автолюбители ограничиваются сливом только той части антифриза, которая находится в самом радиаторе и ближних патрубках системы охлаждения.

Подготовка инструментов

Для работ по замене радиатора потребуются следующие инструменты:

пассатижи;
шлицевая отвёртка;
крестовидная отвёртка;
набор маркеров для идентификации проводов;
гаечный накидной ключ на «7»;
гаечный накидной ключ на «10»;
торцевой ключ на «7»;
торцевой ключ на «10».

Порядок работ по демонтажу радиатора

Все операции необходимо выполнять в такой последовательности:

Отвернуть левый саморез крепления вещевой полки.

Саморез откручивается крестовой отвёрткой

Правая сторона полки крепится к обивке салона

Центральная часть полки откручивается от щитка передка

Правый край полки свободно опускается вниз

С левой стороны полки имеется специальный шип

Нижняя часть панели тоже зафиксирована саморезом

Процесс показан с правой стороны, с левой стороны выполняется аналогично

Панель отводится в сторону

Колодки проводов отсоединяются, чтобы убрать полностью панель радиоприёмника

После отключение проводов панель свободно снимается

Ослабление хомута показано на примере нижнего патрубка, аналогичная операция выполняется и с верхним

Винты откручиваются торцевым ключом с головкой на «7»

Снятый уплотнитель позволяет вывести патрубки радиатора из моторного отсека

Гайка крепления откручивается ключом на «7»

Тяга снимается с рычага крана

Тяга отсоединяется от кожуха вентилятора

Скобы поддеваются шлицевой отверткой

Кожух с вентилятором отводится в сторону

После снятия вентилятора радиатор аккуратно вынимается из своего отсека

Кран и патрубки отворачиваются ключом на «10»

Снятый кран проверяется на герметичность

Нижняя гайка часто выпадает и теряется

Отсоединить исходящий патрубок.

Две гайки крепления откручиваются ключом на «10»

После демонтажа следует провести тщательный осмотр радиатора на предмет засоров решётки и течи из трубок. По результатам проверки принимается решение о возможности ремонта или установке нового радиатора.

Видео: установка радиатора

Процесс замены радиатора печки на классической «Ниве» изучен многими автовладельцами вдоль и поперёк. По сути, порядок действий похож на всем семействе классики АвтоВАЗа

Тем не менее при работах следует соблюдать осторожность и технику безопасности. После окончания ремонта перед выездом на дороги общего пользования необходимо убедиться в том, что все узлы и механизмы автомобиля работают в штатном режиме. Только после этого следует начинать повседневную эксплуатацию машины

Только после этого следует начинать повседневную эксплуатацию машины.

Причины плохой работы печки

На Ниве Шевроле установлена система, которая одновременно выполняет функции подогрева в зимнее время и охлаждения в летний период. Эта система состоит из нескольких составляющих, среди которых выделяются радиатор, блок управления, насос, патрубки, кран и прочие. Выход со строя любых составляющих благоприятствует возникновению ситуации, при которой владелец авто начинает утверждать, что совершенно не работает печка на его Ниве Шевроле.

В связи с этим важно понимать, что отопитель будет плохо дуть, даже если в патрубках возникнут микротрещины, если выйдет со строя дополнительный или основной резистор. Чрезмерно загрязнённый радиатор также может выступать в качестве препятствия для хорошего обогрева салона

Алгоритм действий

Если с резисторами проблем нет, продолжайте исследовать другие механизмы

Проверьте уровень антифриза, очень важно, чтобы он соответствовал показателям, которые указаны в технической документации к автомобилю. При выявлении нехватки охлаждающей жидкости долейте до необходимого уровня. Обязательно на следующий день проверьте уровень снова

Если вы обнаружили, что уровень снова снизился, значит, вам придётся искать источник течи. Часто в качестве такого виновника выступают старые патрубки, потерявшие эластичность. По этой причине на их поверхности появляются маленькие трещины, через которые благополучно просачивается антифриз. Кстати, недостаток охлаждающей жидкости не только препятствует хорошему обогреву салона, но и способен спровоцировать серьёзное повреждение двигателя. По этой причине важно вовремя заменить протекающие патрубки

Обязательно на следующий день проверьте уровень снова. Если вы обнаружили, что уровень снова снизился, значит, вам придётся искать источник течи. Часто в качестве такого виновника выступают старые патрубки, потерявшие эластичность. По этой причине на их поверхности появляются маленькие трещины, через которые благополучно просачивается антифриз. Кстати, недостаток охлаждающей жидкости не только препятствует хорошему обогреву салона, но и способен спровоцировать серьёзное повреждение двигателя

По этой причине важно вовремя заменить протекающие патрубки

Если проблемным выявился блок управления, вы сможете его лишь демонтировать. Вряд ли вы сумеете его самостоятельно починить, поскольку для этого нужно иметь соответствующие знания, а также необходимые приборы и устройства. По этой причине придётся воспользоваться услугами автомастеров.

Совсем нелишним будет проверить салонный фильтр, который в случае чрезмерного загрязнения провоцирует рост силы тока, вследствие этого перегорают предохранители. Без них не сможет функционировать ни одно устройство, запитанное от электричества.

Причиной того, что в салон вашего автомобиля не поступает совсем или поступает, но очень слабо греющий воздух, может быть «забитая» система отопления. Опытные автовладельцы рекомендуют провести промывку всей системы. Такая промывка не будет лишней особенно в тех случаях, когда вы приобрели своего «железного друга» не в автосалоне, а с рук. Вы не знаете, каково было обращение к автомобилю, к его технической части до вас. Вы не владеете информацией, что заливали раньше в радиатор, пользовались ли дополнительными присадками. Неправильное применение химических компонентов может провоцировать крайне нежелательные последствия.

Не жалейте потраченного времени, ушедшего на поиски причины сбоя. Даже если вы не сможете самостоятельно установить проблему, вы получите отличный практический опыт, вы разберётесь в том, как добираться до определённых составляющих авто, что впоследствии для вас будет выступать в качестве настоящего бесценного клада.

Это интересно: Замена клапанов печки на БМВ Е34/Е39: делаем быстро, точно и своими руками

Ремонт отопителя салона

Печка в «Ниве Шевроле» считается одним из наиболее надёжных узлов автомобиля. Однако и она может иногда выйти из строя.

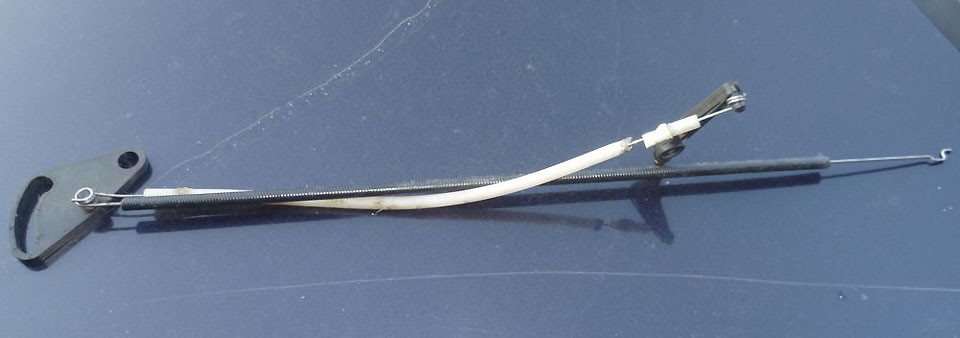

Замена тросика печки

Иногда не удаётся изменить положение заслонки печки. Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом.

Сиденье водителя отодвигается назад.
С панели управления заслонками снимаются ручки и откручиваются саморезы.
Панель демонтируется с левой стороны в месте расположения ног водителя.

Для доступа к тросику потребуется снять механизм управления отопителем

С помощью тросика изменяется поожение заслонки подачи воздуха

Замена блока управления отоплением салона

Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона. Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий.

От аккумулятора отсоединяется минусовая клемма.
Демонтируются все ручки с механизма управления отопителем. Для этого их нужно аккуратно потянуть на себя.

Демонтируются все ручки с механизма управления отопителем

Плоской отвёрткой снимается рычаг циркуляции воздуха

Отвёрткой поддевается и затем снимается облицовка блока

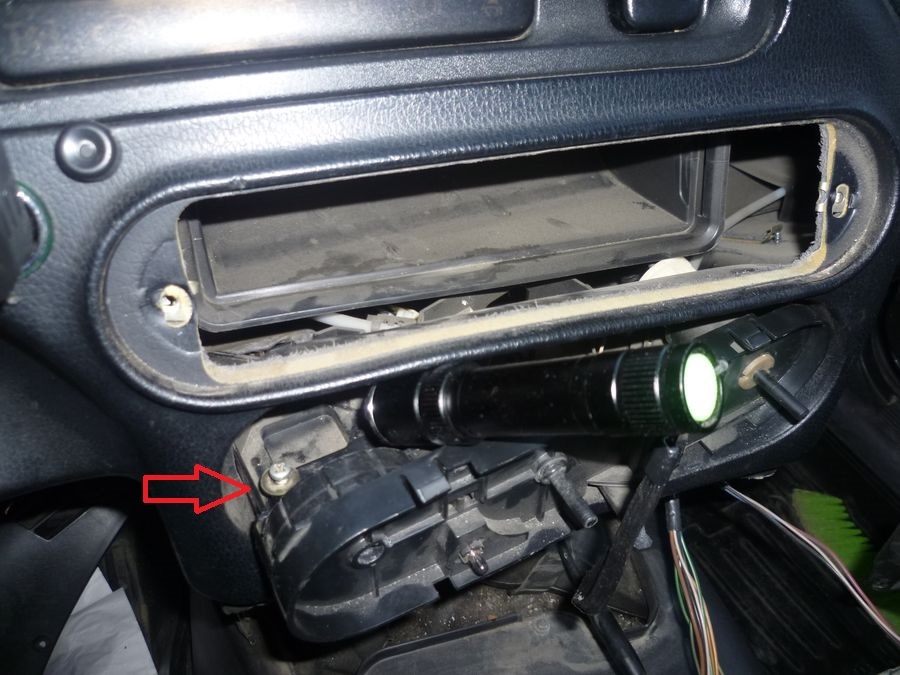

Под облицовкой отворачиваются два самореза

Замена патрубков печки

Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности:

Из системы сливается ОЖ.
Выкручиваются саморезы крепления бардачка, он снимается.
Крестообразной отвёрткой откручивается хомут нижнего патрубка. Шланг снимается аккуратно — тосол не должен попасть на открытые участки кожи. Если возникают затруднения, патрубок следует покрутить вокруг своей оси.
Аналогичным образом снимается второго патрубок.
Устанавливаются и затягиваются хомутами новые шланги.

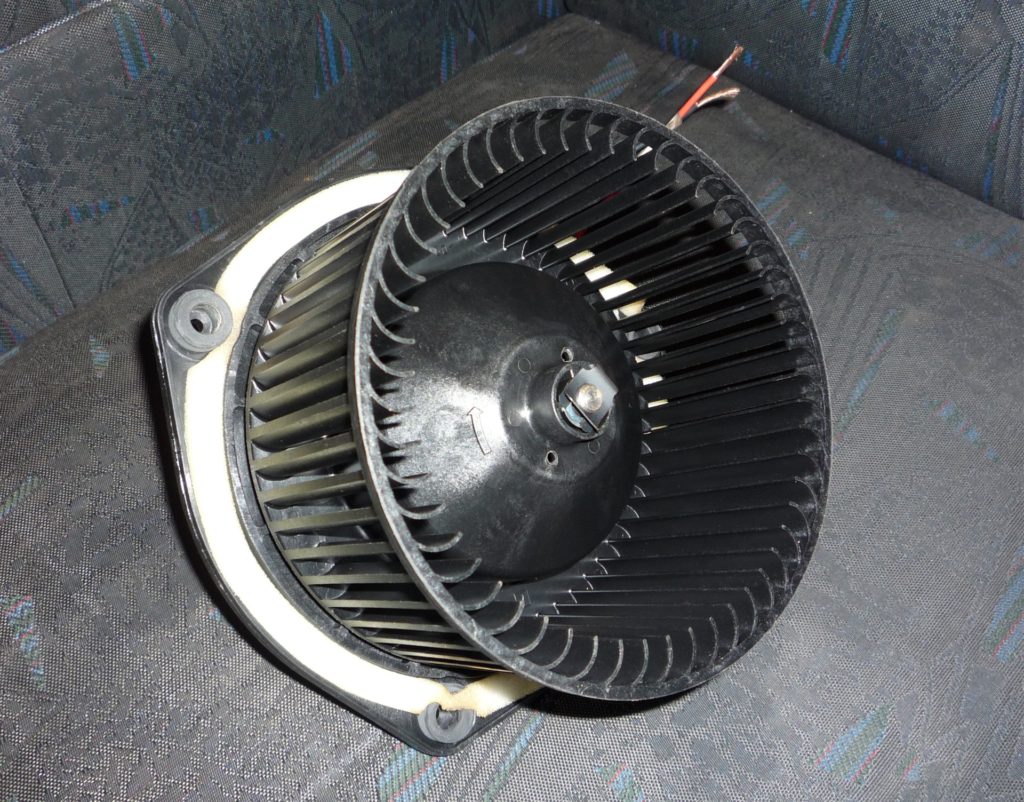

Замена вентилятора печки

Если вентилятор не включается или при его включении появляются посторонние шумы, то, скорее всего, неисправен электродвигатель.

Наиболее часто встречаются следующие причины его выхода из строя:

Отсутствие напряжение на электродвигателе из-за плохого контакта.
Видимые повреждения проводов электродвигателя из-за перетирания.
Выход из строя предохранителя вентилятора на 25 А, расположенного в блоке предохранителей под номером F18.
Выход из строя одного из резисторов, проявляющийся в виде отсутствия одного из режимов скоростей.
Отсутствие зажигания.
Выработка якоря и щёток электродвигателя в результате длительной непрерывной эксплуатации.

В любой из перечисленных ситуаций электродвигатель потребуется снять.

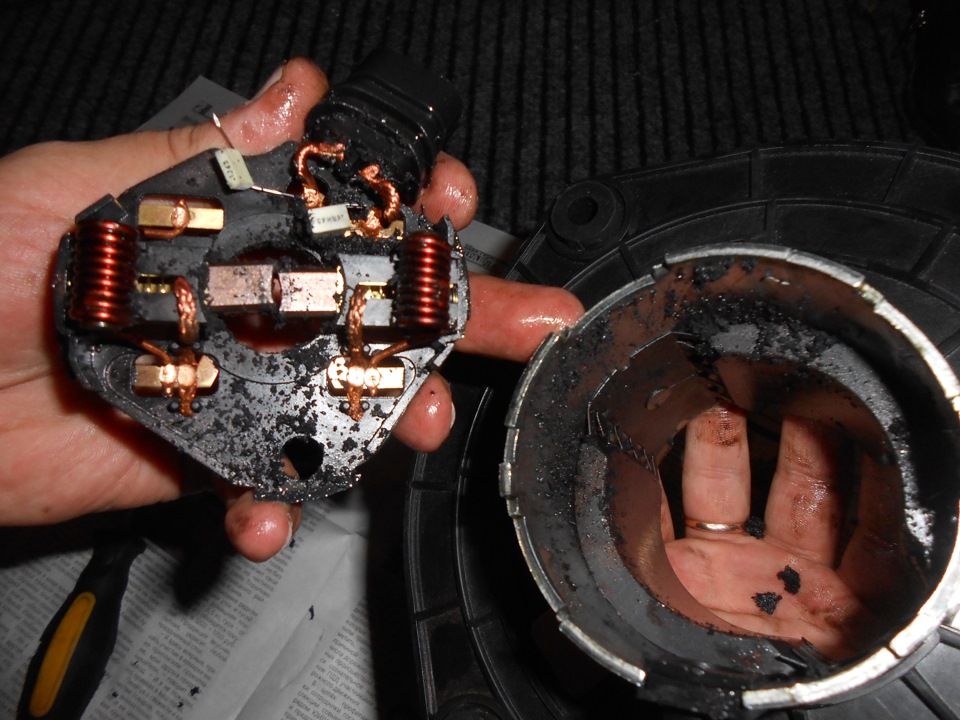

Ремонт вентилятора системы отопления

Для диагностики неисправности электромотор подключается напрямую к аккумулятору. Если он заработал, проблему следует искать в другом месте. В противном случае электродвигатель снимается для ремонта или замены. Он расположен под панелью бардачка в салоне. После демонтажа электромотор разбирают и осматривают.

Конструкция электромотора довольно проста. Причиной его остановки могут быть загрязнения, выработка якоря, втулок или щёток.

Электродвигатель чистится и устанавливается на место или меняется на новый.

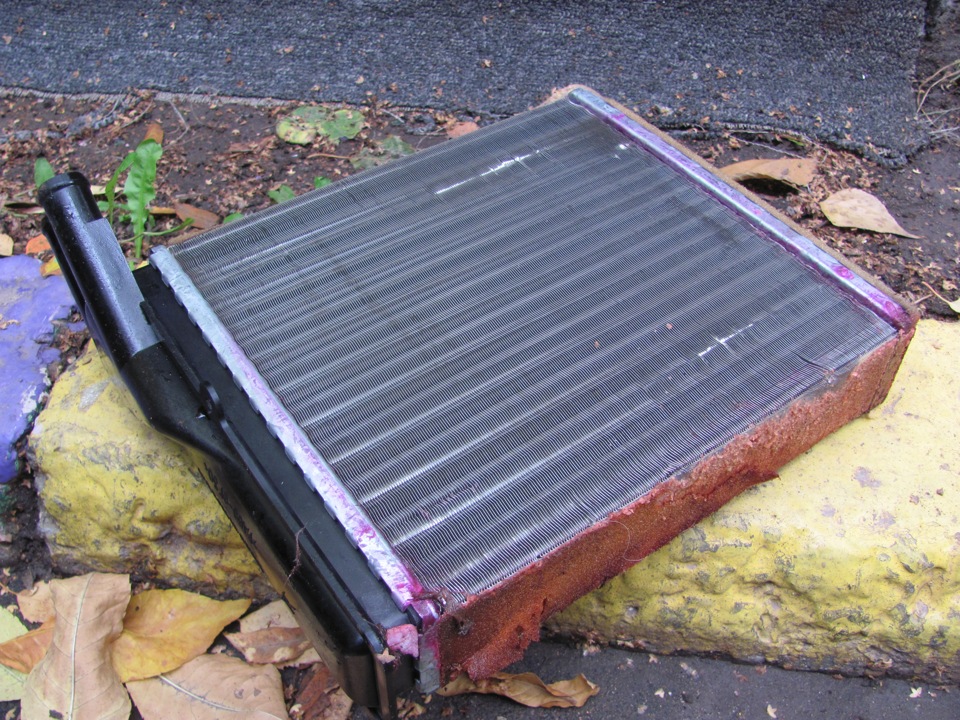

Ремонт радиатора печки

Основные признаки неисправности радиатора печки следующие:

под ковриком на полу со стороны водителя скапливается ОЖ;
в салоне присутствует запах ОЖ;
при обогреве на стёклах образуется жирная плёнка, которую не удаётся смыть водой;
печка плохо обогревает салон;
снижается уровень ОЖ в расширительном бачке.

При обнаружении любого из признаков проводится диагностика печки, по результатам которой принимается решение о ремонте или замене радиатора. Чаще автовладельцы устанавливают новый радиатор. При этом система полностью освобождается от ОЖ.

Замена радиатора на автомобиле с кондиционером — довольно сложный процесс, требующий специального оборудования и соответствующих навыков.

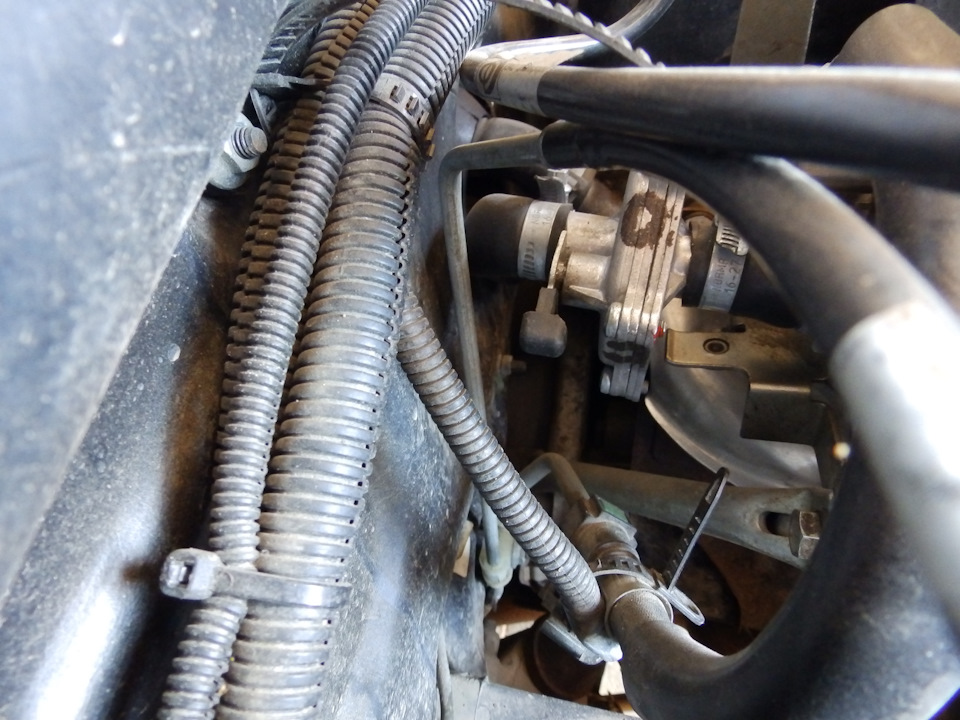

Ремонт и замена крана печки

Необходимость в ремонте крана печки возникает при появлении течи или невозможности закрыть или открыть его полностью. Дело в том, что летом кран закрыт, и его элементы прикипают друг к другу. При попытке его отвернуть кран ломается. Обычно его меняют на новый.

Замена крана производится следующим образом:

На остывшем двигателе при полностью открытом кране печки сливается ОЖ.
Снимается тяговый тросик и бардачок.

При замене рекомендуют устанавливать керамический кран с увеличенным сроком службы. Стоимость такого изделия находится в пределах 900 руб.

Определение отказа вентилятора печи

Печь в Niva Chevrolet включена из салона. Регулятор расположен на торпеде. Он имеет четыре положения. Три из них предназначены для переключения нагревателя в разных режимах мощности. Четвертый служит для включения электродвигателя.

Вентилятор нагревателя включает четвертую позицию.

Когда поставить регулятор в положение «1», , затем звук двигателя. Кроме того, его работа должна быть проверена во всех других положениях. Если это не сработает, то его нужно будет заменить.

Основными причинами проблемы являются:

Нет питания от батареи.
Поврежден кабель питания вентилятора.
Сбой предохранителя.
Предварительное сопротивление неисправно. В этом случае вентилятор не будет работать только в определенных положениях.
Зажигание не включается.
Срок службы вентилятора закончился. Это требует полной замены.

Из-за проблем с подключением и обмоткой вентилятор печи.

Оригинальные детали vs аналоги: практические советы

Как уже было сказано ранее, подобный выбор не отражается на качестве работы отопительной системы. При этом автослесари делают несколько оговорок. Тем, кто планирует использовать печки ВАЗ, нелишним будет проверить систему питания. У некоторых модификаций она отличается. Именно поэтому все действия согласуются с чертежами.

Допускается использование отопителя ВАЗ 2108 при условии соблюдения двух рекомендаций. Во-первых, посадочное гнездо на 1-2 см больше размера устройства. Дополнительная площадь снизит вибрационное воздействие. Во-вторых, переключатель устанавливается с учетом специфики отопительной системы ВАЗ. Меньше придется повозиться, когда необходима незначительная доработка системы.

Вентиляционная система обновляется за 1-2 часа в зависимости от степени износа движка.

Хуже, если заводская комплектация модели Шевроле имеет производственные дефекты. Рекомендуется полная замена устройства. Это сэкономит время.

Работа системы отопления определяет комфортность и безопасность езды. Водитель постоянно отслеживает эффективность работы системы. В случае появления посторонних шумов необходимо срочно провести технический осмотр.

Профилактика работы печки в машине

Для того чтобы печка в машине грела хорошо и не подвела вас в самый неподходящий момент, необходимо следовать нескольким простым советам.

Содержите радиатор в чистоте. Несильные загрязнения радиатора снаружи можно удалить пылесосом. От внутренних отложений и засоров в каналах поможет избавиться промывка системы охлаждения двигателя, с которой неразрывно связан и радиатор печки.
Используйте хороший антифриз. Качественный антифриз является залогом продолжительной работы не только печки в машине, но и двигателя. Помните об этом и не забывайте своевременно проводить его замену.
Чаще меняйте салонный фильтр. Забитый фильтр салона обязательно создаст проблемы не только для работы печки, но и для системы кондиционирования и вентиляции салона в целом. Кроме того, пыль и пыльца растений, оседающая в фильтре, могут представлять серьезную опасность для здоровья (особенно это касается аллергиков).

Если при температуре на улице минус 25 °С печка вашей машины нагревает салон до +16 °С снизу и до +10 °С сверху, то она может считаться вполне исправной. Во избежание проблем рекомендуется своевременно и ответственно проводить профилактические мероприятия, которые позволят вам получать удовольствие от комфортной езды в хорошо прогретом автомобиле.

И помните, чем больше срок службы машины, тем больше внимание требует её система отопления. Это относится ко всем автомобилям, независимо от страны и производителя

Что собой представляет кран печки, его функциональные особенности и расположение

Кран печки — это металлическая деталь, напоминающая самый обычный кран для воды. Через него постоянно протекает антифриз (ОЖ или охладительная жидкость).

В «Шевроле Нива» охлаждающая жидкость способна протекать по 2 охлаждающим кругам: зимнему и летнему. Отопительный кран даёт водителю возможность переключиться на один из них. Например, с наступлением лета при полностью открытом кране в салоне автомобиля из-за жары находиться практически невыносимо, поэтому его закрывают на этот промежуток времени, а с наступлением холодов снова кран открывают. За счёт активной эксплуатации деталь со временем приходит в негодность и даёт утечку ОЖ.

На схеме можно увидеть, где расположен кран печки, и циркуляцию антифриза по двум кругам

Металлический кран печки лучше всего заменить керамическим, благодаря чему в несколько раз увеличится срок его эксплуатации.

Зачем нужно менять краник

Форд фокус 2 рестайлинг блок предохранителей: рассматриваем во всех подробностях

В автомобилях Нива, как и в классических моделях Жигулей, управление интенсивностью нагрева салона осуществляется с помощью специального крана. Он установлен на подающем патрубке с охлаждающей жидкостью, идущем к радиатору отопителя. Кран печки сделан таким образом, чтобы открывать и перекрывать поток всего за пол-оборота штока. Благодаря этому краником можно управлять с помощью тяги, присоединенной к рычажку на центральной консоли.

В действительности кран отопителя никто не использует в качестве регулятора, чаще его применяют для отсечения печки от двигателя Нивы на летний период. Тут и возникают следующие проблемы:

Если на лето не перекрыть поток жидкости, то в салоне ВАЗ-21213 станет очень жарко. Это в Шевроле Ниве кран отсутствует как слабое звено, а печка греется постоянно. Конструкция обычной Нивы на это не рассчитана и проблему нужно как-то решать.

Та же ситуация и в остальных двух случаях, причем из-за протечки внутри машины будут скапливаться вредные пары антифриза. Поскольку конструкция крана отопителя не предусматривает его ремонта, то деталь нужно только менять.

Главные причины, почему не работает печка Chevrolet Niva, и способы их устранения

С наступлением холодов важно, чтобы обогревался салон автомобиля, создавая комфортные условия для водителя и пассажиров. В статье рассматриваются случаи, когда не работает печка автомобиля Нива Шевроле, основные неисправности, описывается, как выполнить ремонт агрегата

Система отопления автомобилем

На внедорожнике Нива Шевроле установлена отопительная система, которая служит не только для обогрева салона зимой, но и охлаждает его летом.

Ее конструкция включает:

блок управления;
радиатор;
насос ОЖ;
патрубки;
испаритель;
кран;
компрессор.

Кроме того, в конструкции есть резистор и предохранитель, отвечающие за функциональность.

Возможные неисправности

Возможны различные неполадки Нива Шевроле: печка дует холодным воздухом, может не работать вентилятор и т.д.

Причина неполадок может быть следующая:

не работает кран печки;
испорчены патрубки радиатора;
не функционирует добавочный резистор;
неисправен радиатор;
не работает блок управления.

Для восстановления работоспособности системы, нужно знать, как устранить неполадки, и выполнить ремонт неисправных элементов либо заменить их.

Как починить резистор?

Перед тем, как ремонтировать резистор, необходимо убедиться, что он неработоспособен. Для этого нужно включить зажигание и проверить его работу — как будет дуть воздух. Этот прибор отвечает за работу вентилятора, точнее, частоту его вращения. Если вентилятор не работает в первых трех положениях скорости, то устройство неисправно.

Чтобы поменять резистор, нужно выдвинуть вперед бардачок, не вынимая его. Отключаем колодку проводов. Далее извлекаем прибор, устанавливаем новую деталь. После окончания процесса следует проверить работу вентилятора при разных скоростях (автор — Andre Vladimirovich).

Как поменять кран и патрубки?

Со временем вследствие износа приходят в негодность патрубки, и протекает кран отопителя. Замена патрубка печки выполняется, если он течет. Если неисправен кран, его следует заменить. Его лучше менять на керамическое изделие, они больше служат, чем штатные. Вместе с краном рекомендуется менять патрубки: со временем они теряют эластичность и могут протекать.

Блок управления

На управляющем блоке находятся переключатели режимов системы отопления. Если он не работает, его необходимо заменить. Для этого необходимо демонтировать устройство и поменять его на новый. Можно выполнить ремонт, но в этом случае нужно разбираться в электрике либо доверить ремонт профессионалу.

Вентилятор

При неработающем вентиляторе следует проверить работоспособность электродвигателя. С помощью этого устройства воздух нагнетается в салон машины. Чтобы выполнить ремонт вентилятора, его необходимо снять. Снятое устройство проверяется с помощью аккумулятора. При неработоспособности мотора, его нужно заменить. Можно полностью заменить все приспособление, приобретя заранее новое устройство.

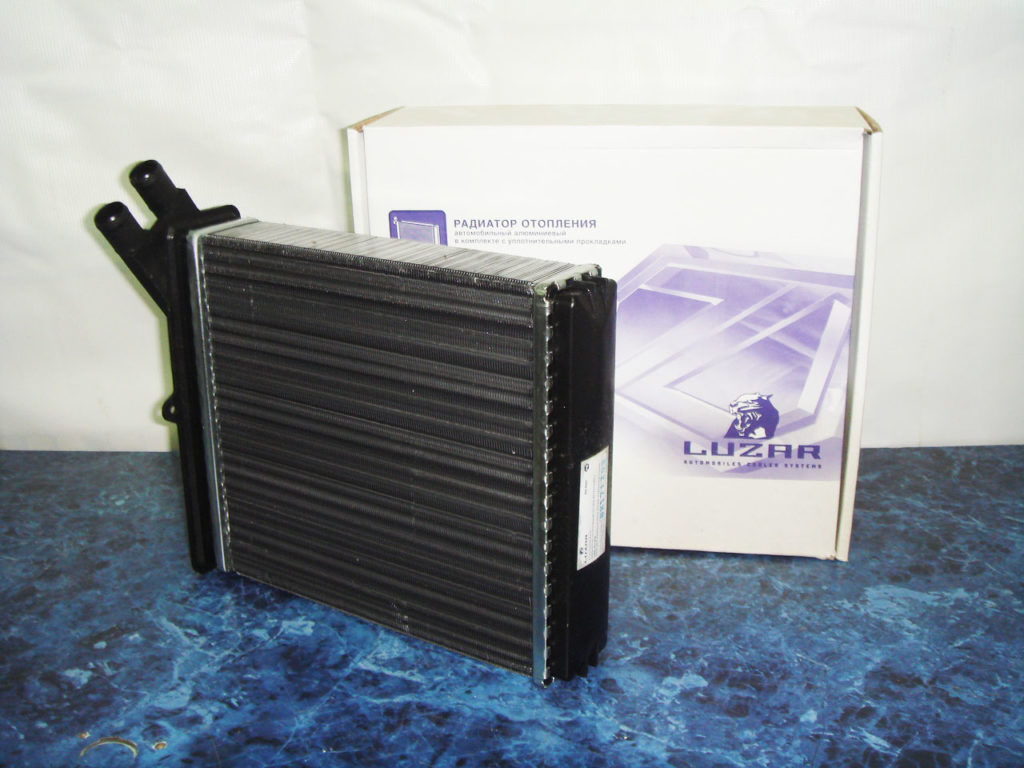

Замена отопителя (радиатора)

Выполняют замену в случае, если стал протекать тосол. Находится радиатор за перчаточным ящиком, в нише с левой стороны от ног переднего пассажира.

Процедура включает следующие действия:

Сначала отключаем бортовую сеть путем отсоединения отрицательной клеммы от АКБ.
Затем нужно демонтировать бардачок и боковую панель.
Сливаем тосол с блока.
Далее откручиваем воздуховод, дующий на ноги, чтобы он не мешал вынимать детали.
Затем вынимаем воздушный фильтр салона.
Открутив улитку, сдвигаем в сторону корпус заслонки. Затем следует отсоединить провода, и вынимаем улитку и моторчик.
Далее откручиваем винты испарителя, отсоединяем шланг. Сдвинув испаритель в сторону, и аккуратно прижав его к полу, вынимаем устройство.
Затем отсоединяем патрубки. При наличии новых патрубков, старые можно отрезать.
Открутив два крепежных самореза, вынимаем радиатор отопителя из ниши.
Устанавливаем новый прибор. Сборку осуществляем в обратной последовательности.
Доливаем охлаждающую жидкость.

Заменив радиатор, нужно проверить работоспособность печки.

Видео «Как поменять отопитель на Ниве Шевроле»

В этом видео показывается, как выполняется замена радиатора отопителя (автор ролика — Auto Fix Info).

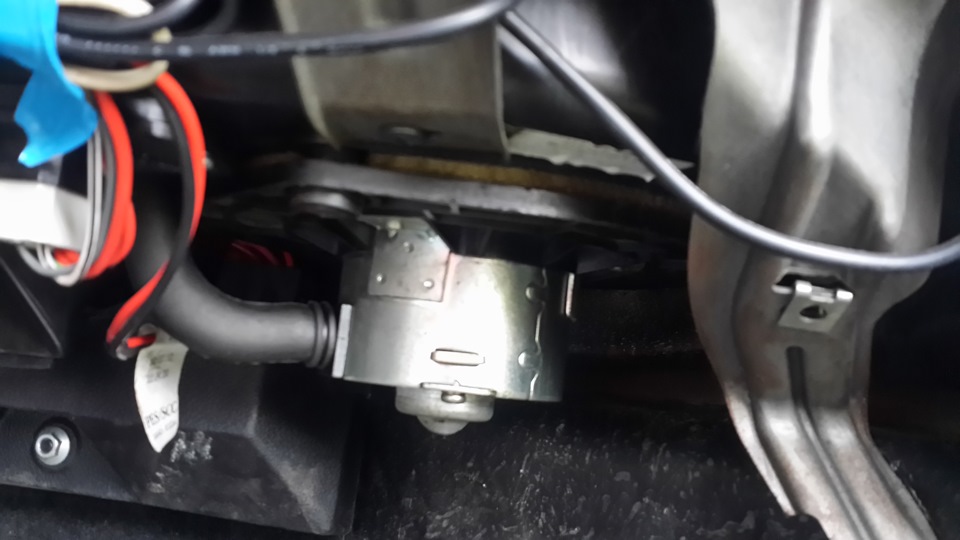

Не работает вентилятор печки на Нива Шевроле: фото и видео

Штатная печка на Шевроле Нива, в принципе, редко требует ремонта, исправно греет, но со временем качество конвейерных комплектующих стало падать. Поэтому у отопителя начали проявляться детские болезни, которые, так или иначе, приводят к отказу в работе. Электродвигатель отопителя с периферийным оборудованием может устроить ряд сюрпризов, о них сегодня и пойдёт речь.

Как работает вентилятор печки Нива Шевроле

Как и любой автомобильный электродвигатель, вентилятор печки на Ниве Шевроле представляет собой коллекторный мотор постоянного тока с возможностью ступенчатой регулировки частоты оборотов. На конвейере устанавливают двигатель с каталожным номером 2123-8118020 со съёмной крыльчаткой на втулках, тем не менее ему есть альтернатива на плавающих подшипниках от компании Лузар с каталожным номером lFh-01211, есть похожий подшипниковый двигатель от компании Баутлер.

Стоковый двигатель может развивать пиковые 3000 об/мин, в то время как аналоги крутятся максимум до 2750 об/мин. Максимальный потребляемый ток у лузаровского мотора 25 А, у родного — около 18 А.

Мотор отопителя luzar lfh-01211 12V/14A.

Разница существенная, поскольку цепь электродвигателя отопителя защищена плавким предохранителем F18 номиналом 25 А.

Добавочный резистор

Работу электродвигателя в четырёх режимах обеспечивает добавочный резистор, который часто становится причиной разных неисправностей. Его каталожный номер 2111.8101012 или 2123-8118022-01.

Добавочный резистор 2123-8118022-01.

На первой скорости двигатель должен потреблять не более 5,1А, на второй и на третьей 9 и 14 А соответственно. На максимальной, четвёртой скорости вращения, напряжение подаётся в обход резистора. Собственно, все возможные виновники неисправности подачи воздуха в салон указаны, пора называть симптомы неисправности.

Признаки неисправности

Самая простая ситуация, когда электродвигатель не крутится вообще. В этом случае причин может быть несколько:

Выход из строя плавкого предохранителя №18 номиналом 25 А. Он защищает только цепь электродвигателя отопителя. Проверяем плавкий предохранитель F18.
Обрыв, замыкание, повреждение обмотки электродвигателя.
Отсутствие контактов на колодке питания электродвигателя, повреждение проводки.
Повреждение, зависание или износ щёток электромотора.
Нет напряжения на выходных контактах переключателя частоты оборотов, поломка переключателя.

В этих ситуациях все просто — меняем предохранитель, зачищаем контакты и прозваниваем проводку. В случае с повреждёнными или изношенными щётками придётся полностью снимать вентилятор печки.

Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла: 1 – выключатель зажигания; 2 – монтажный блок; 3 – переключатель электродвигателя отопителя; 4 – дополнительный резистор; 5 – электродвигатель отопителя; 6 – элемент обогрева заднего стекла; 7 – выключатель обогрева заднего стекла с контрольной лампой включения; А – к источникам питания; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла.

Ремонт вентилятора печки

Сложнее, когда двигатель крутится, но не развивает достаточные обороты. Это опасно тем, что при затруднённом вращении вала электродвигателя, он потребляет гораздо больший ток, поэтому может сгореть предохранитель, может выйти из строя обмотка. Диагностика неисправности в этом случае требует определённого опыта и поломка не сразу может быть выявлена, но сгоревший предохранитель ясно даст понять, что с мотором есть проблемы.

Якорь двигателя может не набирать оборотов из-за загрязнённого, окисленного или изношенного коллектора, изношенных щёток.

Кроме этого, недостаточные обороты мотора могут быть вызваны межвитковым замыканием в обмотке якоря или же износом или засорением втулок или подшипников. Также возможно, что салонный фильтр забит. В случае с подшипниками или втулками, двигатель при работе будет шуметь, со временем шум будет нарастать. Лечится это либо заменой мотора, либо смазкой или заменой втулок или подшипников.

Причиной повышенного шума работы печки могут стать засоренные подшипники и втулки, которые необходимо смазать.

Устройство системы отопления автомобиля «Нива Шевроле»

Автомобиль «Нива Шевроле» оснащён системой отопления жидкостного типа, объединённой с радиатором охлаждения двигателя. Такая конструкция, основной функцией которой является обогрев салона, позволяет при необходимости увеличить интенсивность охлаждения мотора. Кроме этого, в комплектациях LC и GLC в систему входит кондиционер.

Система отопления без кондиционера

Большая часть элементов системы отопления находится в салоне автомобиля. Исключениями являются кран печки, встроенный в перегородку моторного отсека, и патрубки, соединяющие отопитель с радиатором охлаждения двигателя.

Система отопления «Нива Шевроле» устроена довольно просто: 1 — вентиляционный воздуховод; 2 — воздуховод обогрева стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра воздухозаборника; 6 — мотор печки и вентилятор; 7 — центральный салонный дефлектор; 8 — накладка панели контроллера; 9 — фронтальный салонный воздуховод; 10 — задний салонный воздуховод; 11 — воздуховод обогрева ног; 12 — корпус блока отопителя; 13 — боковой салонный дефлектор

Радиатор и заслонки печки объединены в блок, скрытый общим пластиковым корпусом. При необходимости этот узел можно заменить целиком.

Радиатор и заслонки печки объединены в единый блок: 1 — радиатор печки; 2 — левый кожух блока; 3 — рычаг заслонки отопителя; 4 — промежуточный рычаг; 5 — винт; 6 — рамка рычагов; 7 — рычаг заслонки распределения воздушных потоков; 8 — заслонка управления отопителем; 9 — патрубки крана печки; 10 — хомут; 11 — экран патрубков; 12 — кронштейн; 13 — заслонка распределения воздушных потоков; 14 — уплотнитель; 15 — правый кожух блока; 16 — воздуховод обогрева ног; 17 — прокладка радиатора

Охлаждающая жидкость (ОЖ), нагретая двигателем, поступает из радиатора системы охлаждения в радиатор печки через патрубки и кран. Воздух, нагнетаемый вентилятором отопителя, попадает в систему отопления через воздухозаборник, расположенный под ветровым стеклом. В зависимости от положения заслонки воздушный поток идёт либо через радиатор печки, либо прямо в воздуховоды. За распределение потока между воздуховодами отвечает заслонка распределения. Выбор режима работы печки, температуры и направления воздушных потоков производится с помощью блока управления печкой, расположенного на центральной консоли.

Система отопления с кондиционером

Принцип работы печки автомобиля с кондиционером аналогичен описанному выше. Однако её конструкция существенно отличается. Вместо промежуточного корпуса отопителя установлен испаритель кондиционера, скрытый пластиковым кожухом. При включении кондиционера воздух подаётся в салон через испаритель с помощью заслонки.

Конструкция печки автомобиля с кондиционером несколько отличается: 1 — корпус отопителя; 2 — подводящий патрубок радиатора печки; 3 — отводящий патрубок радиатора печки; 4 — корпус испарителя; 5 — отводящий патрубок испарителя; 6 — подводящий патрубок испарителя; 7 — корпус электромотора печки; 8 — трос управления заслонкой подачи воздуха
