Замена радиатора отопителя ваз 2113, 2114, 2115

Устройство и принцип действия печки ВАЗ 2114/15

Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.

Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног

Устройство печки

Печка ВАЗ 2114/15 состоит из следующих элементов:

Вентилятор.
Заслонка обдува лобового стекла.
Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
Управляющая заслонка.
Радиатор печки.
Воздуховод, направляющий поток воздуха в ноги.
Внутренний воздуховод.

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха

Предохранитель печки и причины его выхода из строя

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.

Предохранитель печки F7 находится в монтажном блоке под капотом со стороны водителя

Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Расположение реле системы отопления

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.

Реле печки располагается под панелью приборов в блоке предохранителей

Переключатель режимов печки

Переключатель режимов или регулятор печки установлен на центральной консоли, которую при его ремонте или замене придётся демонтировать. При выходе переключателя из строя перестаёт работать электродвигатель вентилятора.

Регулятор печки расположен на центральной консоли с левой стороны

Замена

Поменять вышедший из строя агрегат не сложно. Придерживайтесь определенных правил и последовательности ваших действий, чтобы добиться желаемого результата.

Отключите минусовую клемму с аккумуляторной батареи.
Поднимите капот и в подкапотном пространстве отсоедините все крепежные болты, которые удерживают пластиковую накладку.
Накладку пока что можно убрать в сторонку, дабы она не мешала работе.
Снимите уплотнительную резинку, которая также имеет свое место в подкапотном пространстве.
Снимите защитный кожух моторчика вашего отопителя. Так вы добрались до искомого объекта и можете приступать к замене.
По бокам мотора располагаются два болта, которые удерживают ваш вентилятор.
Теперь переходите в салон, снимайте панель со стороны водителя. Там располагается плюсовой штекер, который обязательно отсоединяется.
Далее ищите минусовой провод. Он удерживается на одной гайке, которую следует открутить.
Отсоединенные провода заводятся в отверстие корпуса вашего автомобиля, пропуская через уплотнительную резинку.
Извлеките поврежденный моторчик. Для этого его нужно повернуть и вытащить через правую сторону.

Четко придерживайтесь последовательности обратной сборки, чтобы не допустить ошибок, способных привести к еще более серьезным неполадкам.

Как видите, извлечь устройство не сложно. Изучив состояние мотор-вентилятора, можно сделать вывод относительно необходимости его замены. Порой автовладельцы обходятся простым ремонтом щеток или заменой предохранителей.

Порядок снятия

Затем в салоне автомобиля под панелью приборов снимаем защитный боковой кожух со стороны правой ноги водителя. Он крепится снизу и сверху на двух саморезах.
Теперь отсоединяем провода установка. Размыкаем клемму плюсового провода (обычно он имеет синий цвет), находящуюся там в месте расположения отопителя. Для снятия кольцевой клеммы минусового провода (обычно черного цвета), откручиваем гаечным ключом удерживающую ее гайку, снимаем шайбу и саму клемму. Если вы планируете менять деталь полностью, провода можно перерезать, так как они довольно коротки.
В подкапотном пространстве откручиваем два винта, крепящих кожухи, укрывающие деталь, снимаем этот защитный кожух.
Откручиваем два винта крепления детали, удерживающие защитный кожух (иногда его называют чулком) с двух сторон.
Вытягиваем провода из резинового уплотнителя.
Приподнимаем вентилятор и выводим из зацепления с корпусом автомобиля его переднюю опору. Сдвигаем деталь на себя, а затем, поворачивая на 90 градусов в сторону пассажирского сидения до уширения выемки в кузове. Вынимаем деталь наружу.
Если внутри скопился мусор или электрический моторчик требует ремонта или смазки, то производим разборку кожухов вентилятора. Для этого освобождаем их защелки и разъединяем части. Теперь извлекаем сам моторчик с крыльчаткой.
Сборка детали и установка в автомобиль проводится в обратном порядке.

Наглядно процесс снятия можно увидеть в следующем сюжете: «Как снять вентилятор печки ВАЗ 2115: видеоинструкция».

Очистка системы отопления автомобиля от скопившегося мусора – один из пунктов подготовки автомобиля к зимнему сезону. Этим вы сможете обезопасить себя от неприятностей, возникающих в самый неподходящий момент, тем самым увеличив срок службы деталей отопительной системы.

https://youtube.com/watch?v=MBMeMzlKYrw

Меняем кран

Протечка крана считается одной из самых неприятных проблем с отопительной системой. Если вовремя не обнаружить проблему, то может просто залить охлаждающей жидкостью салон автомобиля. Чтобы диагностировать утечку, достаточно иметь при себе фонарик и визуально осмотреть состояние крана. Но также причиной утечки могут стать трещины на патрубках или радиаторе.

https://www.youtube.com/watch?v=GcNZ7y50KQ4

Процедура замены крана

Производить замену лучше на специальной ремонтной яме:

Слейте охлаждающую жидкость.
Доберитесь до патрубков, которые соединяют двигатель и кран отопителя. Ослабьте хомуты патрубков и произведите зачистку резьбы 2 шпилек, которыми закрепляется кран. Для этого вам понадобится щётка по металлу и WD-40.
Отсоедините поочерёдно все патрубки. При этом может подтекать охлаждающая жидкость.
После чего в салоне нужно будет убрать боковую накладку торпеды и, если есть необходимость, заменить патрубки.
Затем вам придётся вернуться под машину и при помощи торцевого на «10» открутить гайки крепления крана.
Вернитесь опять в салон и потяните на себя кран, затем снимите пружинный фиксатор и отсоедините кран от троса управления.
Затем, когда кран откручен, можно его поменять на новый. Затем собирать всё назад следует в обратном порядке.

После ремонта и доработок проблем с печкой быть не должно. Главное — это вовремя заметить начинающиеся неполадки с отопительной системой, чтобы успеть их предотвратить.

Полезные советы

Также хотелось бы привести несколько полезных советов, касающихся того, как продлить жизнь радиатору отопителя.

Не экономьте на охлаждающей жидкости. Дешевая ОЖ является основной причиной проблем с радиатором отопителя.
Систематически проверяйте уровень охлаждающей жидкости. Это не только поможет выявить ее утечку, но и убережет двигатель от перегрева.
В летний период хотя бы один раз в месяц открывайте краник отопителя, чтобы ОЖ поступала в радиатор. Такое решение предотвратит закисание запорного механизма крана, а также позволит радиатору не «пересыхать».
При замене ОЖ обязательно промывайте систему специальной жидкостью. Это замедлит процесс отложения накипи.
Выявив неполадки в системе, не тяните с ремонтом.

Ремонт и замена радиаторов отопления

Важно! Алюминиевые радиаторы следует чистить только кислотными растворами, в то время как медные — строго щелочными. Производится промывка специальным раствором как после демонтажа, так и без него

С протеканием справиться сложнее. Если не удастся запаять место течи, радиатор придётся менять. Стоит помнить, что ремонт не продлит срок службы радиатора, а лишь ненадолго отложит необходимость его замены.

Для переустановки понадобится стандартный набор инструментов: гаечные и торцевой ключи, домкрат, отвёртки, а также полиэтилен, тряпки и ёмкость для сливаемой жидкости охлаждения. Производится замена на смотровой яме или эстакаде.

Заменить радиатор можно не демонтируя панель, если:

Загнать машину на яму.
Отключить контакты аккумулятора.

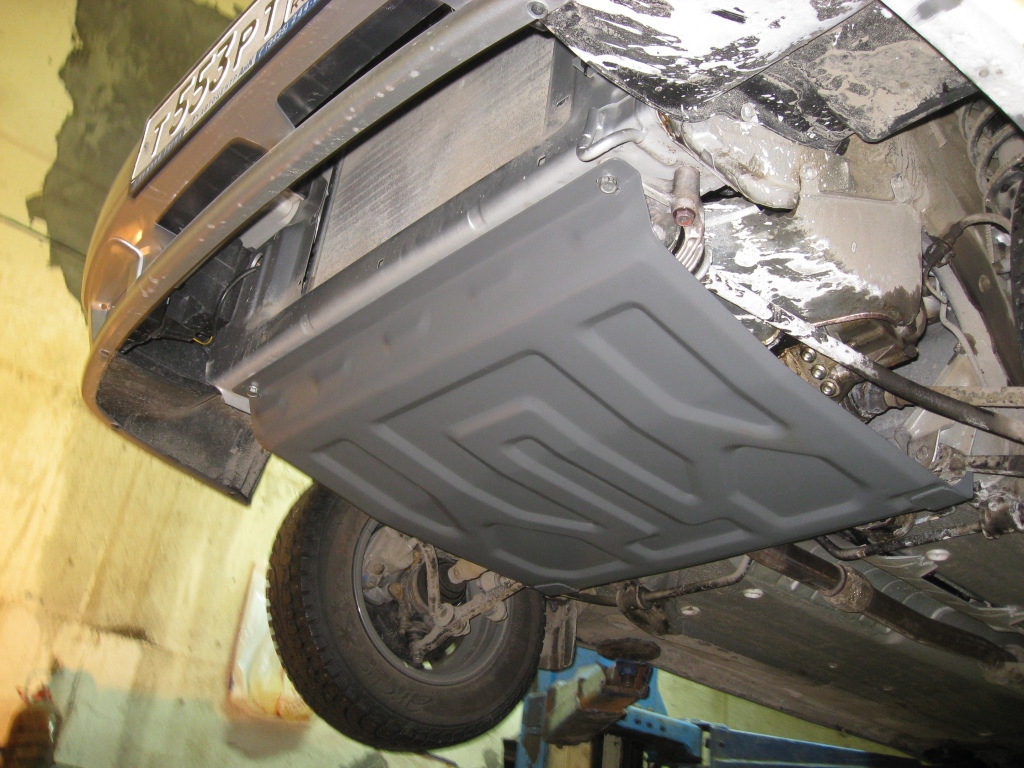

Открутить ключом защиту двигателя.
Открутить пробку и слить охладительную жидкость, закрутить пробку.
Закрыть кран отопителя, повернув рычаг до упора влево.
Откинуть спинку и отодвинуть назад переднее сиденье пассажира.
Демонтировать бардачок.

Открутить обе крышки центральной консоли.
Снять щиток приборной панели.
Открутить и снять кожух рулевой колонки.
Отключить магнитолу.
Снять центральную консоль, предварительно открутив все крепления и отключив электрику.
Выкрутить все саморезы, фиксирующие панель на основе.
Демонтировать блок управления.

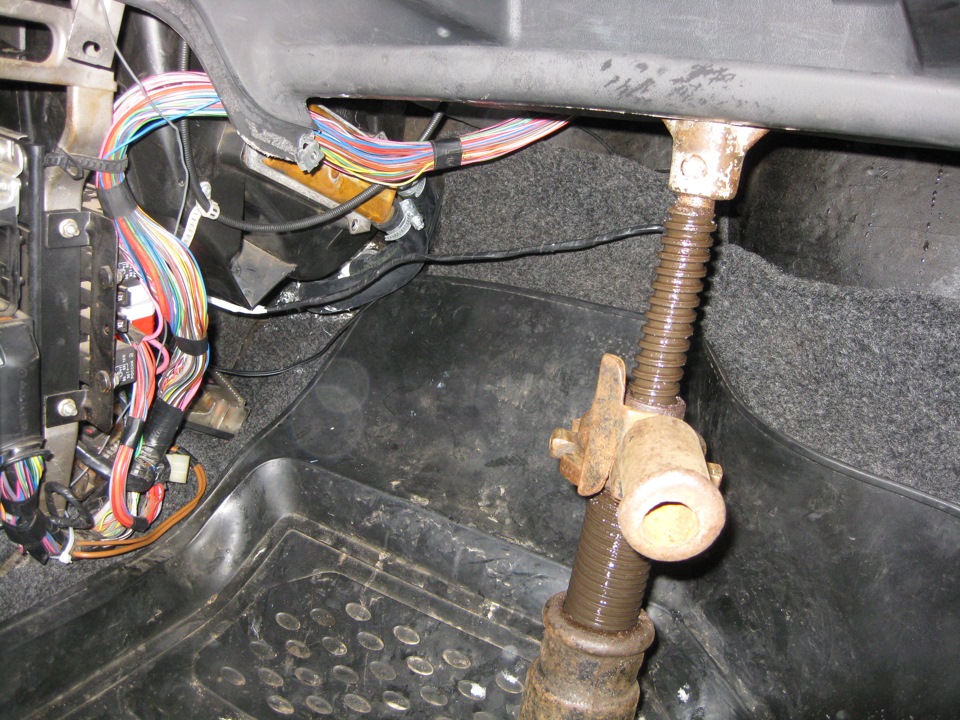

Зафиксировать домкратом панель и открутить винты патрубков радиатора.

Отсоединить патрубки.
Открутить и вытащить радиатор.
Установить новый и собрать всё в обратной последовательности.

Из этого следует вывод: каждому водителю под силу самостоятельно произвести замену радиатора отопительной системы.

Меняем радиатор печки ВАЗ-2115

Производить замену нужно, когда произошла протечка радиатора отопителя или он забился. В случае если радиатор забился, его можно продуть Кёрхером, но учтите, что он может испортиться под действием высокого давления.

Как разобрать печку и снять радиатор

Для того чтобы снять радиатор. необходимо заранее слить охлаждающую жидкость и разобрать приборную панель. В случае когда охлаждающая жидкость ещё хорошая, её можно после замены вышедших из строя элементов опять залить назад.

Чтобы сэкономить время, можно не снимать панель полностью, а обойтись лишь частичным разбором.

Первоначально вам потребуется снять консоль и бардачок. Для этого отверните крепления панели с левой стороны. После чего оттяните панель на себя и снимите радиатор, но, скорее всего, в одиночку это сделать не удастся и нужно будет обратиться к кому-нибудь за помощью, так как вдвоём работать удобнее.

Открутите крепления панели с обеих сторон и ослабьте кронштейны, идущие от пола (там, где находится ЭБУ), а также снимите полностью бардачок. Отогните панель и при помощи помощника извлеките радиатор.

Когда вы доберётесь до радиатора отопителя, отсоедините колодку проводов от электродвигателя печки. После чего вам будет нужно отвернуть две гайки крепления с правой стороны и две гайки слева. После этого ослабьте хомуты, которые держат патрубки, и отсоедините радиатор.

Как поставить новый радиатор печки

Установка производится строго в обратном порядке

Важно также после длительного срока службы произвести параллельную замену хомутов и патрубков новыми, желательно армированными. Замена шлангов на печки ВАЗ-2115 также весьма длительная и кропотливая процедура, так как придётся менять все элементы, иначе толку от частичной замены будет мало

Старые шланги будут со временем выходить из строя и охлаждающая жидкость может начать подтекать.

Последним шагом по сборке будет установка приборной панели и заливание охлаждающей жидкости.

Когда все действия по замене будут выполнены, запустите двигатель и проверьте, как работает отопление, хорошо ли и быстро нагревается. Если тепла долго нет, то, возможно, была не полностью удалена воздушная пробка.

Как отапливается салон ВАЗ2115

Летом, чтобы кабина не перегревалась, водители отключают кран отопителя, перемещая рычаг привода в соответствующее положение, тем самым перекрывая поток нагретой охлаждающей жидкости до радиатор ВАЗ печи2115. Другими словами, антифриз или антифриз циркулируют в системе в обход нагревателя.

В холодную погоду кран открывается, а охлаждающая жидкость движется через нагрев радиатор, нагревая это. Subaru Forester sf5, а также другие модификации, если радиатор печи снимает торпеду. Вентилятор используется для подачи нагретого воздуха в кабину, который обдувает ребра радиатора и может работать в трех различных режимах мощности.

Неисправности радиатора отопителя

В автомобилях ВАЗ2115 Наиболее распространенными являются следующие неисправности радиатора:

утечка (утечка устройства);
обструкция (пробка, вызванная накипью или грязью).

Симптомы крупных неисправностей радиатор печки

Трудно заметить поступление охлаждающей жидкости от радиатора, так как само устройство прячется от наших глаз глубоко за приборной панелью. Кроме того, он также расположен в корпусе нагревателя. Признаками протечки радиатора могут быть либо снижение уровня охлаждающей жидкости в расширительном бачке при отсутствии видимых утечек, либо влажные пятна на ковре в салоне. Поток антифриза или антифриза в салон сопровождается наличием специфического запаха, а также образованием жирной матовой пленки на лобовом стекле автомобиля.

READ Где Находятся Мозги На Ваз 2112

Утечка радиатора отопителя часто является результатом использования некачественной и недорогой охлаждающей жидкости или попадания грязи в систему. Пробки также могут возникать из-за длительного использования устройства. двигатель перегрелся и радиатор отопителя сломал пар. Как проверить печку. Его признаком является поток холодного воздуха из дефлекторов с открытым и работающим нагревателем вентилятора. Вы можете диагностировать препятствие, касаясь впускных и выпускных труб радиатора в моторном отсеке. Если первое горячее, а второе холодное, неисправность очевидна.

Печка старого образца

Вначале рассмотрим, как произвести ремонт радиатора отопления печки старого образца. Его снятие производится со стороны капота таким образом:

Снимаем резиновый уплотнитель жабо;
Находим под главным тормозным цилиндром винт, крепящий жабо и откручиваем;
Выкручиваем винты, крепящие правую часть жабо (их 4) ;
Отцепляем находящиеся на жабо 2 хомутика, крепящие шланги и провода;
Отсоединяем клемму «плюс» и провод «минус» вентилятора;
Левую часть жабо нужно отодвинуть вперед, не снимая полностью. Для этого достаточно открутить пару винтов;
Снять ветровую накладку;
Если таковая имеется, то клемму датчика, показывающего уровень тосола, нужно отсоединить. Убрать с расширительного бачка пароотводящий шланг.

Далее снимаем по очереди:

Шланг омывателя переднего стекла;
Стеклоочистители;
Накладку ветрового стекла;
Зажимы, крепящие корпус отопителя;
Его переднюю часть вместе с вентилятором;
Салонный фильтр;
Другую часть корпуса вентилятора;
Все шланги: подачи, обратки и пароотводящий;
И, наконец, не без усилия можем снять корпус радиатора.

Если он у вас медный, и вы обнаружили в нем небольшую течь, не спешите выбрасывать, для него ремонт вполне возможен. Медь легко паяется, но если у вас такого опыта нет, лучше поручите это дело опытному мастеру. Поверьте — оно того стоит.

Все же на первом месте по качеству среди радиаторов — медный, а уже за ним идет ДААЗ. В любом случае прежде, чем менять, осмотрите агрегат, очистите его, оцените, возможен ли для него ремонт.

Устанавливая тот же, очищенный, уже исправленный или новый радиатор, следите, чтобы педалька пластикового корпуса вентилятора (лучше заменить его на алюминиевый) попадала точно в паз, иначе редуктор не сможет менять положение заслонки, и тепла вы не дождетесь.

Меняем радиатор печки ВАЗ-2115

Как разобрать печку и снять радиатор

Для того чтобы снять радиатор, необходимо заранее слить охлаждающую жидкость и разобрать приборную панель. В случае когда охлаждающая жидкость ещё хорошая, её можно после замены вышедших из строя элементов опять залить назад.

Чтобы сэкономить время, можно не снимать панель полностью, а обойтись лишь частичным разбором.

Первый способ:

Второй способ:

Как поставить новый радиатор печки

Установка производится строго в обратном порядке

Старые шланги будут со временем выходить из строя и охлаждающая жидкость может начать подтекать.

Последним шагом по сборке будет установка приборной панели и заливание охлаждающей жидкости.

Замена радиатора отопителя на ваз 2115

При выполнении дальнейшей работы вам потребуются инструменты:

Пара отверток – шлицевая и крестовая
Головки 8 и 13 из набора головок
Рожково — накидной ключ на 8
Молоток и зубило

С таким набором инструмента можно приступать к работе:

Снимаем кожух с рулевого вала, затем отключаем «аварийную» кнопку.
Выщелкиваем из гнезд подрулевые переключатели, снимаем разъемы с них, убираем их в сторону
Отключаем черный и серый провода от базы токосъемных колец, отвечающих за звуковой сигнал. Запоминаем, где какой (а лучше записать для надежности), иначе сигнал будет срабатывать при повороте руля
Вывинчиваем винты и достаем боковые экраны из консоли
Открываем крышку, закрывающую диагностический разъем
Выкручиваем 2 винта, и снимаем сам разъем с панели приборов
Затем отключаем разъемы от прикуривателя и от лампы подсвечивающей пепельницу
Снимаем ручку, переключающую скорости с блока управления отоплением и ручки рычагов, управляющих заслонками
Достаем магнитолу, отцепляем и вынимаем «салазки» магнитолы (чтоб не мешали снимать щиток панели приборов)
Откручиваем 7 винтов (один расположен справа от кнопочного блока под заглушкой), отсоединяем разъемы от блока БСК и кнопок, снимаем щиток с панели приборов.

Разбираем приборную панель

Снимаем конфигурацию приборов
Отворачиваем болты, крепящие центральный кронштейн (верхние, на фото не видно) вот тут и пригодился ключ на 8. Достаем кронштейн и отсоединяем разъем устройства управления двигателем, кронштейн убираем
Откручиваем блок, управляющий отоплением салона, спускаем его вниз максимально, насколько позволяют троса, управляющие заслонками
При помощи маркера, отмечаем положение рулевой колонки, чтобы установить ее при сборке на место
Зубилом откручиваем два срезнных болта, именно откручиваем а не срубаем (смотрите фото внизу). Ударами зубила проворачиваем их в направлении против хода часовой стрелки.

Стрелками показано какой болт откручиваем зубилом

Собирая колонку, рекомендуется поставить новые (можно вкрутить обычные болты, а не срезные), но лучше устанавливать предусмотренные конструкцией
Откручиваем две гайки ключом на 13 и кладем колонку прямо на сидение

Срезные болты

Достаем накладки с передних стоек
Отверткой ослабляем хомуты, затем отсоединяем патрубки радиатора печки. Необходимо подставить поддон, либо подстелить хорошо впитывающую ветошь на пол салона, потому что в радиаторе всегда остается немного жидкости
Теперь откручиваем винты (их пять), которыми крепится “Торпедо”. Два находятся возле передних стоек, другие два – под ними внизу панели и еще один расположен в углублении рулевой колонки, с правой стороны от регулировки управления подсветкой приборов.
Снимаем “Торпедо”

Снимаем “Торпедо”

Меняем радиатор

Итак:

Правую часть панели приборов оттягиваем в сторону

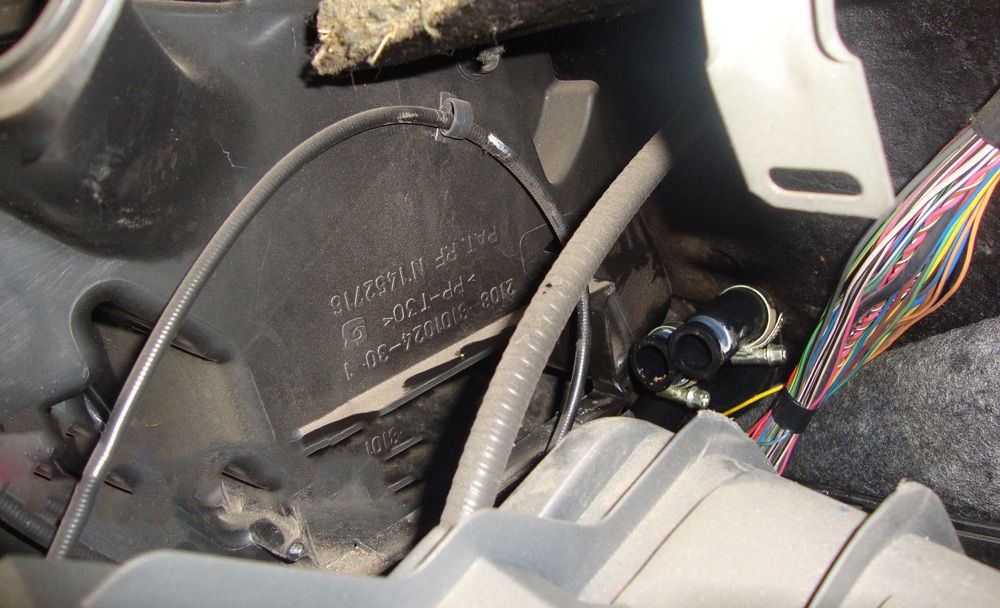

Откручиваем три самореза, которыми радиатор крепится к корпусу печки
Откручиваем саморезы, крепящие радиатор к корпусу

Откручиваем саморезы, крепящие радиатор к корпусу

Один саморез держит трос управляющий заслонкой, его тоже выкручиваем, и освобождаем трос
Вынимаем радиатор из обшивки отопителя
Очищаем внутренность отопителя через отверстие (от сухих листьев и пуха)
Устанавливаем новый радиатор печки и собираем в обратной последовательности

Не забываем после сборки закрутить сливную пробку на место
Наливаем охлаждающую жидкость обратно в систему охлаждения, если старую, то рекомендуется предварительно пропустить ее через мелкое сито. Очень эффективно для очистки жидкости применить воронку, используемую для фильтрования краски.
Прогреваем двигатель до температуры срабатывания вентилятора обдува радиатора. Проверяем все соединения и патрубки на протекание жидкости
Затем работу отопителя салона и его заслонок
Потом работу электрооборудования на панели приборов.

Вот и все, если не все понятно посмотрите замена радиатора отопителя ваз 2115 видео

Особенности обратной сборки

Во время обратной сборки автомобиля после замены радиатора отопителя обратите внимание на следующие нюансы:

Обратите внимание на уплотнитель в области лобового стекла – он должен быть на своем месте.
Корпус центрального сопла должен быть на собственном месте без отклонений.
Проводку располагайте в тех же проемах, где она была до разборки, чтобы не делать лишнюю работу по несколько раз.

Как только сборка завершена, закрутите сливную пробку и залейте новый тосол. Можно использовать и старый, но лучше воспользоваться уже новым расходником. После завершения всех этих работ заведите машину, пока не начнет свою работу вентилятор радиатора.

После этого проверьте все соединения на предмет подтеков. Удостоверьтесь в том, что отопитель и заслонки работают так, как нужно.

Завершающим шагом идет проверка на правильную работу электрооборудования приборной панели.

Замена радиатора отопителя ВАЗ 2115

Зима приближается с каждым днем, ночи все прохладнее, а прогревать авто по утрам приходится все дольше — типичные для осени «симптомы». Кроме того, осень — это пора подготовки автомобиля к зимним «испытаниям», время, когда все автомобилисты переобуваются в зимнее, заливают незамерзайку и проверяют работу печки.

Сегодня я постараюсь подробно рассказать о том, как заменить радиатор отопителя салона ВАЗ 2115 своими руками. Причиной замены стали постоянные подтеки.

Самостоятельная замена радиатора печки ВАЗ 2115, несмотря на идентичность моделей, у каждого происходит по разному. Есть несколько способов как заменить радиатор печки своими руками, сегодня я поделюсь своим опытом, возможно и он кому-то пригодится.

Некоторые автомобилисты, для того чтобы поменять радиатор печки полностью снимают панель (это, кстати, считается самым сложным и самым правильным способом), кто-то умудряется вообще не снимать ничего, у меня получилось что-то промежуточное, то есть я разобрал частично. Кроме того, есть способы позволяющие не сливать охлаждающую жидкость (ОЖ), используя специальные заглушки для патрубков, но я для себя решил, что лучше лишний раз принять душ, нежели «загадить» ОЖ весь салон.

Замена радиатора печки ВАЗ 2115 своими руками

1. Первым делом слейте ОЖ. Для этого используйте шланг, вкрутите его в вместо заглушки в двигатель, открутите заливную крышку расширительного бачка для того чтобы устранить вакуум и позволить жидкости вытечь.

2. Далее открутите необходимые крепежные винты и демонтируйте бардачок и боковые панели.

3. Не забудьте открутить два крепежных винта с обеих сторон, которыми панель крепится к полу.

4. Теперь можно открутить винты крепления тросиков с обеих сторон, со стороны водителя винты также удерживают крышку радиатора, всех вместе — 3 шт. Работа усложнена тем, что их очень не удобно откручивать.

5. После того как все открутили, проверьте все еще раз, чтобы не осталось прикрученных мест, не забудьте также о двух саморезах, которые расположены возле пассажирской двери, а также о винтике закрытом заглушкой, в верхнем углу на панели с правой стороны.

6. Аккуратно потяните панель на себя, если чувствуете, что идет трудно, или что-то держит — опять внимательно проверьте где, что мешает. Снимите на всякий случай пластмассовые наконечники с регулировок печки и заслонки.

7. Подложите что-нибудь в образовавшуюся щель, я ничего не обнаружил под рукой, поэтому впихнул бутылку.

8. Открутите от радиатора два хомута, предварительно подставив какую-нибудь посуду, чтобы не испачкать салон автомобиля тосолом. Емкость найдите побольше, чтобы не пошло через верх. После того как все слито, тосол можно процедить через фильтр и использовать повторно.

9. После сливания тосола, и снятия хомутов, радиатор печки должен выйти, слегка задевая нижнюю часть панели.

10. Для того чтобы извлечь радиатор печки возможно понадобится помощник, который поможет приподнимать, а вам в это время придется приложить немало усилий, для того чтобы извлечь радиатор.

11. Теперь собственно сама замена радиатора печки ВАЗ 2115, берете новый радиатор и устанавливаете все в обратном порядке.

Возможно Вас заинтересует статья про замена термостата на ВАЗ 2115 своими руками.

Как снять радиатор на 2108 — 21099 и 2113 — 2115

Автомобили семейства «Самара 2» — Ваз 2113 – 2115 являются копиями семейства «Самара 1», подвергшимися рестайлингу. Поэтому технология замены радиатора для этих машин одинакова. Чтобы снять радиатор печки, вам понадобятся:

сантехнический шланг от смесителя;
тазик;
небольшие емкости, чтобы подставлять под радиатор;
набор ключей;
плоская и крестообразная отвертки нормального размера;
деревянный брусок шириной 5 – 7 см;
плоская и крестообразная отвертки с коротким жалом.

Доступ к радиатору печки этих автомобилей осуществляется из салона, со стороны пассажирского сиденья. Поэтому в первую очередь снимите переднее пассажирское сиденье, это освободит пространство для работы и избавит вас от необходимости работать в сильно стесненных условиях. Затем отключите аккумулятор. Эта процедура обязательна, потому что часть электропроводки проходит рядом с радиатором. Затем поставьте на землю под двигатель тазик для охлаждающей жидкости и с помощью ручки на панели приборов откройте кран печки (переведите ручку в режим максимального отопления).

Существует два варианта слива жидкости. В первом варианте выкручивают сливную пробку на блоке цилиндров и жидкость льется куда-то вниз, заливая защиту двигателя и забрызгивая подкапотное пространство. Во втором варианте на место сливной пробки быстро вкручивают сантехнический шланг от смесителя. Его резьба совпадает с резьбой сливной пробки, поэтому трудностей эта операция не вызывает. Шланг проводят через отверстия в защите двигателя и направляют в тазик.

Несмотря на некоторые отличия приборной панели различных моделей, большинство дальнейших действий выполняются одинаково, с указанием всех отличий. В первую очередь необходимо открутить саморезы накладки консоли. Затем вытащить и отсоединить магнитолу, вынуть гнездо ее крепления и выкрутить винт, который фиксирует панель. Также необходимо снять все ручки управления печкой. Для этого под них необходимо вставить длинную тонкую отвертку, это поможет разъединить защелку ручки и рычаг. На автомобилях семейства «Самара 1» (2108 – 21099) необходимо снять решетку дефлектора обогрева стекла с правой стороны и выкрутить саморез, крепящий панель к кузову. С правой стороны панели (торпеды) нужно выкрутить два винта (на некоторых моделях вместо винтов устанавливают саморезы), крепящие панель к кузову.

Выполнив все это, потяните на себя правый край панели, отодвигая его на 5 – 7 см и подставьте брусок, чтобы зафиксировать торпеду. Теперь можно приступать к снятию радиатора. Он находится рядом с правым бортом кузова чуть ниже панели приборов. Опознать радиатор можно по подходящим к нему резиновым шлангам. Подставьте под радиатор небольшую емкость, чтобы охлаждающая жидкость не попала на пол. Маленькой отверткой открутите хомуты и снимите резиновые шланги с трубок радиатора. Выкрутите два винта, которые крепят радиатор и извлеките его наружу.

Почему из печки течёт антифриз

Утечка ОЖ в системе отопления может происходить из:

радиатора печки;
крана печки;
патрубков печки.

Если утечка ОЖ происходит из радиатора, его обычно меняют на новый. Ремонт с целью восстановления герметичности обычно сложен и трудозатратен. Кроме того, если радиатор давно эксплуатируется, его трубки забиваются отложениями и грязью, и, как следствие снижается теплоотдача.

Кран открывает и закрывает подачу ОЖ в радиатор, тем самым регулируя тепло в салоне. Со временем он может начать подтекать, о чём будет свидетельствовать характерный запах тосола в салоне, лужа на полу со стороны пассажирского сиденья и снижение уровня ОЖ в расширительном бачке. Кран ремонту не подлежит и в таких случаях меняется целиком.

Если радиатор печки начал протекать, его обычно меняют на новый

Причиной утечки ОЖ из патрубков обычно является их износ — резина со временем стареет и трескается. При диагностике проблемы нужно протереть предполагаемые места течи ветошью и понаблюдать за отводящим и подводящим патрубками на прогретом двигателе. Изношенные шланги всегда меняются на новые.

Печка издаёт гул, свист, журчание

Причиной нехарактерных звуков (свист, гул, журчание и т. п.) со стороны отопителя обычно является неисправный электродвигатель. Отсутствие смазки, загрязнения, износ подшипников и втулок — все это приводит к тому, что моторчик начинает свистеть. Он снимается, разбирается и чистится, а трущиеся элементы смазываются. При сильном износе подшипников моторчик будет издавать не свист, а гул. В такой ситуации смазка может не помочь, и электродвигатель потребуется заменить.

Из печки идёт пар

Иногда из печки начинает идти пар. Причиной этого является течь радиатора отопителя. Вытекающая ОЖ попадает на горячий корпус радиатора и начинает быстро испаряться, а в салоне появляется запах тосола. Для устранения проблемы потребуется разборка печки и замена теплообменника.

Иногда белый пар идёт из-под капота и попадает в салон. Это происходит при попадании тосола на горячие коллектор или штаны выхлопной системы. В этом случае потребуется найти место течи и устранить её. Чаще всего причиной являются повреждённые патрубки.
