Как выполняется замена
Когда расходник куплен, можно приступать непосредственно к замене салонного фильтра на своём Hyundai Sonata TagAZ. Всю процедуру легко выполнить своими руками. Особые навыки или специальный инструмент здесь не потребуется.
Следуйте инструкции, используйте качественные расходники и своевременно меняйте их. Тогда машина будет сложить дольше, а вы сможете дышать чистым воздухом в салоне своей Sonata TagAZ.
Расположение фильтра в салоне Hyundai Sonata TagAZ
Поэтапно процедура замены салонного фильтра выглядит следующим образом:
- Подготовьте всё необходимое для смены расходника, разложите материалы на водительском кресле, а сами зайдите со стороны переднего пассажирского сиденья.
- Кресло можно сдвинуть назад для упора для собственного удобства. В зависимости от освещения, может потребоваться фонарик.
- Откройте перчаточный ящик (бардачок) и вытащите оттуда всё лишнее.
- Теперь по бокам крышки бардачка вы увидите 2 пластиковых ограничителя. Их нужно снять.
- Для демонтажа ограничителей они поддеваются за верхний край, а затем их нужно потянуть на себя. Ограничитель выйдет из зацепления и его можно будет с лёгкостью снять. Повторите процедуру с другой стороны.
- Крышка опрокидывается вниз. Теперь нужно снять полностью сам перчаточный ящик.
- Сверху по краям имеется 2 самореза под отвёртку. Посередине за верхней накладкой бардачка вы увидите одну гайку под 10 ключ.
- В нижней части перчаточного ящика, также по краям, есть по 1 болту, которые выкручиваются ключом на 10.
- Все крепления поочерёдно снимайте. Будьте аккуратными, чтобы ничего не потерять. Они пригодятся ещё для обратной сборки.
- Когда всё выкручено, снова закройте крышку бардачка, схватитесь за ящик снизу и потяните на себя. После этого он полностью снимется.
- Учтите, что к перчаточному ящику подведена проводка подсветки. Потому резко дёргать и сразу же пытаться убрать ящик за пределы салона не стоит. Просто опустите бардачок в сборе вниз.

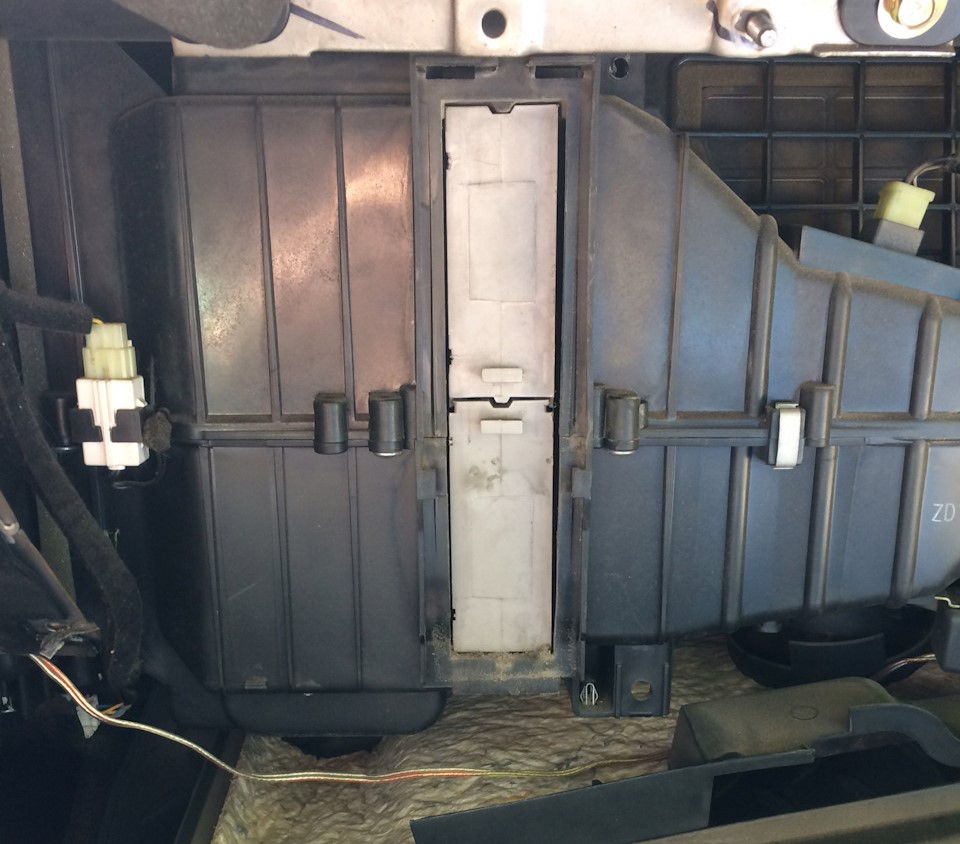

- За демонтированным бардачком скрывается корпус салонного фильтра. Он выполнен в чёрном пластике и фильтр внутри него располагается вертикально.
- Но чтобы открыть крышку кассеты салонного фильтра, ещё придётся убрать нижнюю защиту. Для этого с левого края просто отщелкните и опустите вниз.
- Снизу крышки салонного фильтра имеется специальная защёлка. Элемент удерживается только на ней. Подденьте защёлку пальцами, отстегните и всё готово.
- Извлекайте салонный фильтр. Но аккуратно, поскольку весь накопившийся мусор будет падать на коврик.
- Устанавливая новый элемент, учитывайте, что в Sonata TagAZ и просто Sonata 4 поколения воздух проходит через салонный фильтр справа налево. Убедитесь, что стрелка на салонном фильтре при установке смотрит именно влево, как бы на водительскую сторону.
- Теперь возвращайте все ранее демонтированные элементы на место.
Совершенно нелишним будет после снятия старого фильтра продуть посадочное место компрессором, либо тщательно пройтись по внутренним полостям корпуса пылесосом с плоской насадкой.
Ни в коем случае нельзя использовать мокрые тряпки и промывать корпус фильтра водой.
На этом процедуру по замене фильтра в салоне Hyundai Sonata TagAZ можно считать завершённой. Тут потребовалась только отвёртка, ключ на 10 и пара рук.
Выполняя периодически такие операции, вы сможете поддерживать фильтр в хорошем состоянии. Тем самым в салоне всегда будет свежий воздух, не нарушится работа системы вентиляции, отопления и кондиционирования. Если вы меняете фильтр только раз в год, лучше это делать осенью. Если же замену осуществляете дважды за год, тогда одну делайте осенью, а вторую весной, в период активного цветения.
Доработка динамиков Hyundai Sonata EF
Проблема : гремела и скрипела задняя полка, особенно при прослушивании музыки. Решил устранить этот дефект. Сначала хотел купить для проклейки полки «Сплен», но продавец отговорил, аргументируя тем, что зимой может скрипеть еще хуже. В итоге купил «Антискрип» толщиной — 10 мм. Сразу предупреждаю, что лучше заниматься этим в 2-ем! Заняло по времени около 3-х часов.
1) Откидываем сидения и откручиваем саморезы, которые держат пластиковую накладку.
2) Откручиваем изнутри багажника Стоп сигнал 2-е гайки на 8
3) Что бы отсоединить разъем Стоп синала, необходимо отогнуть лепесток фишки.
4) Бокавинки и само сиденье я не откручивал, снял только бокавые пластиковые накладки. А бокавинки сидения отогнул рукой на себя и вынул полку.
5) Что бы открутить динамики, понадобится маленькая трещотка. Иначе не подлезть к верхним болтам.
6) Еще понадобиться ключ на 10.
7) За одно очистил от пыли динамики и просиликонил подвесы, так как они слегка высохли.
Так как динамики вкручены в железное основание полки, решил обклеить их изнутри резиновым Ш-образным оконным самоклеящимся уплотнителем.
9) Вот что получилось.
10) Удалил пластмассовую чать сеток и защитный материал, потому что заметил, что во время басов в музыке, динамик ударяется о нее.
11) Разобрал стоп сигнал для проклейки, потому что гремел.
12) Проклеил паз 2-ным скотчем, куда садится защитное стекло.
13) Вот как это выглядит.
14) А так же проклеил 2-ым скотчем сам каркас с лампочками.
15) Так выглядит Стоп сигнал после сборки, больше ничего в нем не гремит.
16) Проклеил 2-ным скотчем пластиковый каркас ремней (тоже гремел)
17) Приложил и вырезал по пластиковой накладки полки Антискрип
18) Примерил что получилось и приклеил.
К сожалению, нет фото вида приклеенного Антискрипа
19) Прикручиваю сетки и ставлю полку на место.
20) Всё готово, ничего не гремит!
Установка динамиков двери для Hyundai Sonata EF
Компоненты. Вся акустика Урал серии АК. Усил дешманский, провода совсем плохие (пришлось купить 7м ПВ3-10)
Вибра в двери и полку. Немного антискрипа и теплоизоляции.
Дверь вскрытая через 10 лет после установки музыки официалами. Динамики еще живы, пойдут в огород петь
Удалил пенепласт, подклеил губку и проклеил ручки антискрипом.
Причина посторонних звуков — кто-то аккуратно провода в корзину вставил
Фанерка ещё живая. Проклеил спленом и поставил назад.
По стандартной технологии залепил внутрянку и окна виброй. Шумку внутрь не лепил.
Все протер, обезжирил и закатал виброй без фанатизма. Под динамики сплен как прокладка. Вот на этом этапе проводим в багажник проводку. По правому борту питание от аккумулятора, по левому межблочники. Сигнал на перед пустил по штатной проводке на задние динамики, а под панелью соединил с проводкой на передние и отвязал от головы.
Причина пердения блинов вот эта тряпка. Выломал совсем эти решетки.
Долго ломал голову как закрепить усилитель. Купил подвесы строительные.
В позе жука на спине, барахтуещего лапками, обклеил фанерку сначала спленом…
взял вот такой чудо-клей…
распылил на поверхность, выдержал 5минут…
и обернул карпетом. Все по Фен-Шую.
Конечный результат мучений
Ну и раскошелился в итоге на новую голову. Не стал ставить дешманский телевизор в пользу хорошего качества звука, удобства управления и цветового оформления.
С
помощью грубой физической силы и ласковых матюков…
загнул таки этот усилитель чего-то вниз. Мешал прокладке проводов.
Внедрил. Доволен. Рамкой чуть позже ззаймусь. Пока обклеил щель антискрипом.
Установка динамиков и проводов Hyundai Sonata EF
-
Функция snow на лексусе
-
Запотевание передней крышки двс на ниссан
-
Обкатка лифан солано 2
-
Обучение ключа нива шевроле
- Плавают обороты тойота пробокс
Когда его нужно менять?
Замена СФ указана в руководстве по эксплуатации на каждом техобслуживании, то есть, через каждые 10 тысяч км. В отличие от более новых недорогих иномарок, где техобслуживание проходит через каждые 15 тыс. км. и расходник не всегда доживает до этого времени, то на этой модели убить его к моменту проверки получается не всегда.
Причины износа фильтра раньше срока следующие:
- Грязные и пыльные дороги за городом — основной фактор оперативного загрязнения детали. Достаточно пару раз покататься по бездорожью, чтобы сильно засорить свою деталь.
- В условиях и под трубами промзон маленьких частиц в воздухе не заметно, но их эффективно поглощает фильтр. Он может засориться и за 6 тыс. км, если часто ездить в таких условиях, в частности, если деталь хорошего качества — чем выше уровень фильтрации, тем меньше размер микроскопических пор в шторке. Недорогой фильтр с крупными порами, пропуская маленькие компоненты сажи, почти не будет загрязняться, изделие высокого качества поглотит их.
- Проникновение листьев и мусора осенью при высокой влажности прибавляет еще риск образования гнильного процесса на шторке самой детали. В этой ситуации даже очистка не поможет — воздух, который будет проходить через фильтр, все равно будет тухлым, и его нужно все равно менять.
Признаками засорения фильтра являются:
- запотевание окон даже в момент работающего кондиционера;
- наличие неприятного запаха в салоне;
- плохая работа систем вентиляции и кондиционирования.
Если вдруг вы обнаружили эти признаки, значит, с вашим фильтром не все в порядке. Только не затягивайте с этим делом, так как загрязненная деталь пагубно сказывается на самочувствии. Поменять СФ можно как в автосервисе, так и своими руками.
Когда менять, какой салонник устанавливать
Для выполнения операций планового ТО существует регламент, а также рекомендации производителя. Согласно им, замена салонного фильтра системы отопления-кондиционирования Hyundai Sonata IV EF должна производиться каждые 15000 километров пробега или раз в год.
Характерные симптомы:
- часто запотевают окна;
- появление в салоне неприятных запахов при включении обдува;
- ухудшение работы печки и кондиционера;
Они могут заставить усомниться в том, что фильтрующий элемент справляется со своими задачами, потребуется внеплановая замена. В принципе, именно на эти симптомы и следует полагаться при выборе правильного интервала замены.
Подходящие размеры
При выборе фильтрующего элемента, владельцы не всегда используют продукцию, рекомендованную производителем автомобиля. У каждого на это свои причины, кто-то говорит, что оригинал стоит необоснованно дорого. У кого-то в регионе продаются только аналоги, поэтому существует необходимость знать размеры, по которым в последствии можно произвести подбор.
2 элемента с размерами:
- Высота: 38 мм
- Ширина: 98 мм
- Длина: 250 мм
Как правило, иногда аналоги для Hyundai Sonata IV EF могут быть на несколько миллиметров больше или меньше оригинала, в этом нет ничего страшного. А если отличие исчисляется сантиметрами, то тут конечно стоит подыскать другой вариант.
Выбор оригинального салонного фильтра
Производитель рекомендует использовать исключительно оригинальные расходники, что, в общем, не вызывает удивления. Сами по себе они неплохи по качеству и широко распространены в автомагазинах, но их цена многим автовладельцам может показаться завышенной.
Независимо от комплектации, на все Хендай Соната четвертого поколения (в том числе и рестайлинговой версии), производителем рекомендуется устанавливать фильтр очистки салонного воздуха с артикулом 97619-3D000 (976193D000). В продаже можно встретить отдельные части(половины) этого фильтра — 97619-3D100 (нижняя) и 97619-3D200 (верхняя).
Салонник в данной модели составной и состоит из 2-х частей. По размерам они полностью одинаковые, единственное отличие на боковых пластиковых гранях имеется так называемая система шип-паз.
При выборе между пылевым и угольным изделием, автовладельцы советуют использовать угольный фильтрующий элемент. Такой фильтр стоит дороже, но он очищает воздух намного лучше.
Отличить его легко – фильтрующая гармошка из бумаги пропитана угольным составом, поэтому имеет темно-серый цвет. Фильтр очищает поток воздуха от пыли, мелкой грязи, микробов, бактерий и усиливает защиту ваших легких.
Какие аналоги выбрать
Помимо простых салонных фильтров существуют еще и угольные, которые более эффективно отфильтровывают воздух, но стоят они дороже. Преимущество угольного СФ заключается в том, что он не позволяет проникать посторонним запахам, идущим с дороги (улицы) в салон авто.
Но у этого фильтрующего элемента также есть недостаток – через него плохо проходит воздух. Угольные фильтры GodWill и Corteco – достаточно высокого качества, являются хорошей заменой оригиналу.
Впрочем, в некоторых торговых точках цена оригинального салонного фильтра Хендай Соната четвертого поколения может оказаться сильно завышенной. В этом случае имеет смысл приобрести неоригинальный расходный элемент. В частности, достаточно популярными считаются фильтры для салона:
Обычные пылевые салонные фильтра
- Mann Filter CU 2542-2 – технологичные расходники от известного производителя
- BIG filter GB-9961 – популярный бренд, хорошая тонкая очистка
- Невский фильтр NF63432 – российский производитель с демократичной ценой
Угольные салонные фильтра
- Cortex KC0026S – качественное и толстое угольное напыление
- Pmc PMA-C21 – из активированного угля
- Finwhale AS604C – нормальное качество, доступная цена
Имеет смысл приглядеться и к продукции других компаний – они также специализируются на производстве качественных расходных материалов для легковых автомобилей:
- Corteco
- Filtron
- SCT
- Sakura
- GoodWill
- Fram
- JS Asakashi
- Champion
- Zekkert
- Masuma
- Nipparts
- Purflux
- Knecht Mahle
- RU54
Вполне возможно, что продавцы могут порекомендовать произвести замену салонного фильтра Sonata IV EF на не оригинальные дешевые заменители, с гораздо меньшей толщиной. Их покупать не стоит, поскольку их фильтрующие характеристики вряд ли будут на должном уровне.
Набор замены линз для Hyundai Sonata EF (Tagaz) 2001-2012 г.в.
Владельцы автомобилей со штатными линзами зачастую сталкиваются с проблемой потери головного освещения. Заключается она в том, что со временем отражатель заводских линз выгорает, а модуль постепенно перестает освещать дорожное полотно. И простой заменой ламп тут не обойтись. Если Вы поняли, что ближний свет Вас не устраивает, а фары на дороге видно всё тусклее и тусклее, то пора задуматься о замене линз.
Как улучшить свет Хендай Соната?
Мы предлагаем не только восстановить заводской свет фар Вашего автомобиля, но и улучшить его с помощью наших фирменных линз. А чтобы проще установить новые модули в штатные отверстия, нами были разработаны специальные переходные рамки под конкретный автомобиль. Задача данных рамок заключается в совмещении заводских отверстий, в которые были закреплены старые линзы с отверстиями новых модулей. Тем самым Вы значительно упрощаете процесс установки, при этом сохраняете положение линз и горизонт, а также не нарушаете надежность конструкции фары.
Какие линзы подойдут для замены?
Наши наборы адаптированы специально для автомобилей Hyundai Sonata EF 2001-2012 г.в. с заводскими галогеновыми фарами. Сам комплект же выбирается исходя из Ваших предпочтений по типу свечения.

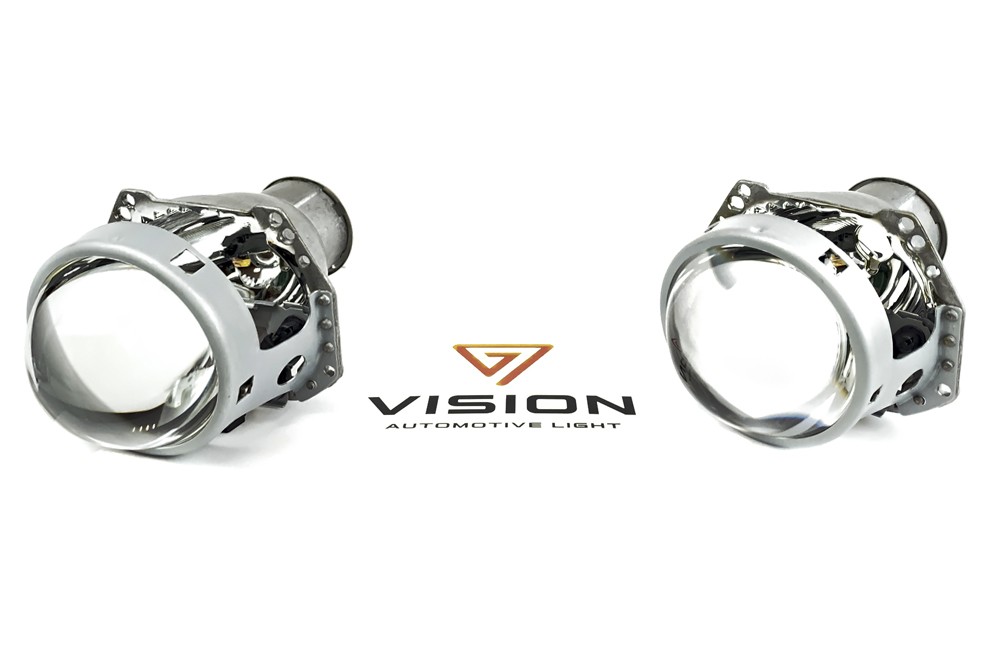

Бигалогеновые модули Hella 3R H7:
Данный комплект подходит для замены штатных галогеновых линз. Если Вы не хотите переходить на другой тип свечения, а остаться на галогене, то выбирайте его. В набор входит:
- Бигалогеновые линзы Hella 3R H7 * 2 шт;
- Пружина крепления H7 лампы * 2 шт;
- Проводка для подключения шторки * 2 шт;
- Переходные рамки * 2 шт;
- Крепеж.

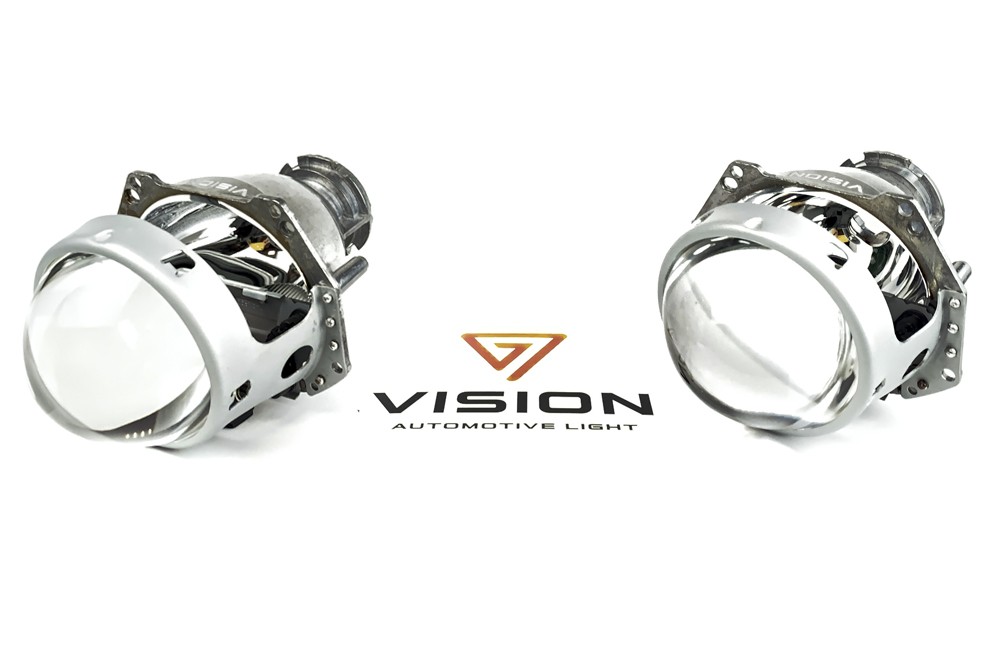

Биксеноновые модули Hella 3R:
Если Вы хотите перейти с галогена на более яркий тип ксенонового свечения, то наша топовая версия модулей Hella 3R поможет выжать из него максимум. Для его установки дополнительно потребуется комплект ксенона. В набор входит:
- Биксеноновые линзы Hella 3R * 2 шт;
- Патрон крепления лампы D1/D2/D3/D4 * 2 шт;
- Проводка для подключения шторки * 2 шт;
- Переходные рамки * 2 шт.
- Крепеж.

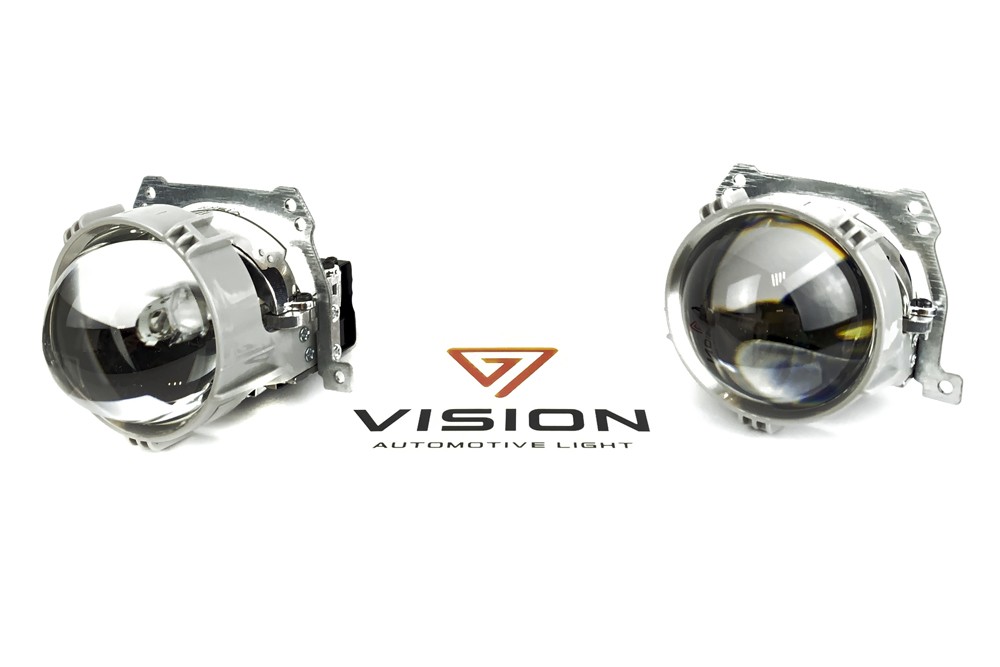

Бисветодиодные модули Vision Bi-Led Advance:
Если Вы хотите перейти на самый современный диодный тип освещения, то выбирайте данный комплект. В линзы уже встроены LED чипы и модули готовы к работе. Никаких дополнительных ламп и блоков не потребуется. В набор входит:
- Бисветодиодные линзы Vision Advance * 2 шт;
- Блоки управления модулем * 2 шт;
- Проводка для подключения шторки * 2 шт;
- Переходные рамки * 2 шт.
- Крепеж.

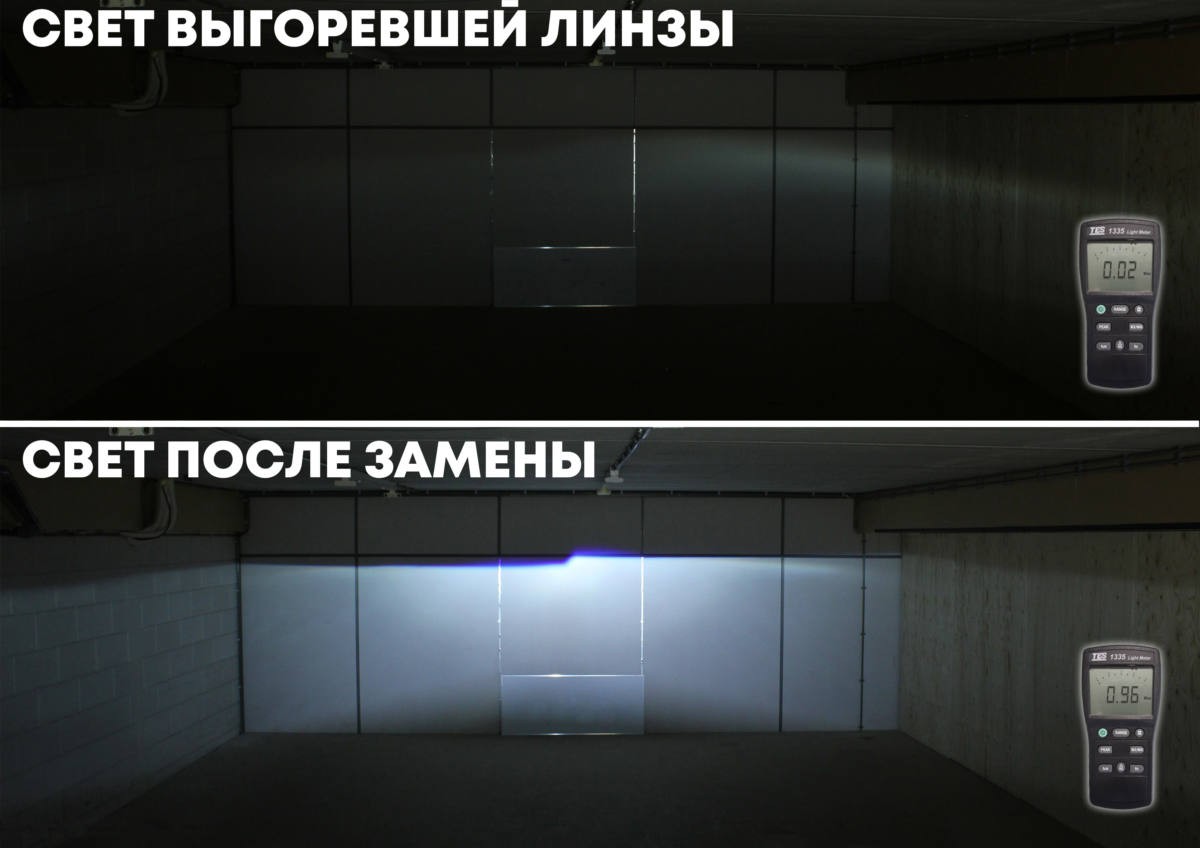

Что Вы получаете в результате замены:
Улучшение качества света — высокая прибавка к яркости, а также правильная и четкая СТГ;
Более широкий пучок — Вы повышаете видимость в темное время суток за счет освещения не только своей полосы, но и всего дорожного полотна, а также обочин и съездов с дороги. Лучше видны пешеходы и животные.
Дополнительный дальний свет — все наши линзы имеют шторку управления ближним / дальним светом. При желании ее всегда можно легко подключить.
Надежность — Мы являемся торговой маркой и работаем напрямую с производителем по своему тех. заданию. Это позволяет вести свой дополнительный контроль качества и выбирать материалы, которые используются в изготовлении модулей. Никаких дешевых альтернатив в этом аспекте мы не ищем. Цель — получить максимально эффективную линзу в каждом типе свечения, а клиенту забыть о проблемах освещенности дороги на долгие годы.
Гарантия — Модули нашей фирмы имеют Российский Сертификат Соответствия, который является гарантом качества изделия и его соответствия требованиям национальных стандартов.
голоса
Рейтинг статьи
Хендай Соната замена салонного фильтра
Фильтр салона автомобиля Хендай Соната подлежит замене при прохождении каждого планового технического обслуживания или же после пробега каждых 10-15 тысяч километров.
Если фильтрующий элемент утратил свои защитные способности раньше, что может выражаться в появлении салона машины запахов из подкапотного пространства или нарушении нормальной работы системы вентиляции, его нужно срочно сменить. Для этого не обязательно обращаться на СТО. Процедура замены фильтра очень проста, и осуществляется в течение 5 минут без использования инструментов. Все, что для этого нужно – новый фильтр.
В таблице, представленной ниже, вы найдете производителей и серийные номера фильтрующих элементов для салона Хендай Соната.
| ПРОИЗВОДИТЕЛЬ | СЕРИЙНЫЙ НОМЕР |
| ОРИГИНАЛ | |
| HYUNDAI | 971332G000 |
| MOBIS | 971332G000 |
| KIA | 971332G000 |
| АНАЛОГИ | |
| FAST TIGER | 330-060 |
| PATRON | PF2136 |
| NIPPARTS | J1340510 |
| HCC | H-97133-2G000 |
| HCC | 971332G000 |
| PMC | PMA031 |
| MANN | CU2648 |
| AMC | HC8223 |
| YUIL FILTER | YUCA112 |
| PMC | PMA031 |
| PATRON | PF2136 |
| BLUE PRINT | ADG02563 |
| PURFLUX | AH368 |
| PMC | PMA-031 |
| JAKOPARTS | J1340520 |
| SAKURA | CA28310 |
| SAKURA | CA28310SAK |
| CORTECO | 80001176 |
Какие инструменты понадобятся для изготовления своими руками?
Для того чтобы самостоятельно изготовить и заменить салонный фильтр на автомашине Hyundai Accent, потребуются следующие материалы и инструменты:
- две половинки старого, использованного фильтра салона;
- сменный фильтр, используемый в кухонных вытяжках;
- измерительная линейка;
- ножницы;
- нож;
- клей.
Сменные фильтры для вытяжки продаются во многих магазинах и стоят несколько раз дешевле автомобильных, причем площади такого фильтра хватает на изготовление шести ф-тров салона. Приобретаемый фильтр может быть даже угольным двухслойным, обеспечивающим более качественную очистку.
Почему так важно вовремя производить замену?
Следует также поговорить о своевременности замены. Вовремя проведенная замена обеспечивает надлежащую работу кондиционера и отопления салона Hyundai Accent. Кроме того, своевременная замена позволяет максимально эффективно улавливать микроскопические частицы пыли и различных растений, проникающих внутрь салона и не просто оседающих на его поверхностях, но и вызывающих аллергические реакции дыхательной системы у людей, пользующихся автомобилем.
Можно также выделить определенную опасность для движения, создаваемую загрязненным фильтром салона, поскольку большие скопления грязи и пыли начинают препятствовать проникновению воздуха внутрь салона, в результате чего стекла Hyundai Accent запотевают, а сам водитель начинает сильнее уставать и хуже реагировать на различные дорожные ситуации. Зимой загрязненная деталь приводит к снижению производительности отопительной системы, в результате чего внутри машины становится достаточно холодно, а стекла начинают сильнее запотевать.
Фильтр салона для Хендай Акцент
Некоторые дилеры, занимающиеся поставками и продажами автомашин Хендай Акцент, почему-то считают, что салонный ф-тр является необязательным элементом, и не включают его в комплектацию
Во время предпродажной подготовки детали устанавливаются на Hyundai Accent достаточно редко, в результате чего машины оказываются у своих владельцев без этой малозаметной, но достаточно важной детали
Стандартный салонный фильтр для автомобиля Hyundai Accent представляет собой две половинки, устанавливаемые позади бардачка в вентиляционную систему. При необходимости замены ф-тра можно приобрести новое изделие в магазине, а можно изготовить его самостоятельно, используя подручные материалы и инструменты. Качество будет несколько ниже, но вполне достаточно для определенного пробега автомобиля.
Рекомендуем: Стеклоподъемники на ваз 2107: схема, устройство, ремонт, установка электрического, как снять и поставить механизм, тросик, ручку, инструкции
Какие инструменты понадобятся для изготовления своими руками?
Для того чтобы самостоятельно изготовить и заменить салонный фильтр на автомашине Hyundai Accent, потребуются следующие материалы и инструменты:
- две половинки старого, использованного фильтра салона;
- сменный фильтр, используемый в кухонных вытяжках;
- измерительная линейка;
- ножницы;
- нож;
- клей.
Сменные фильтры для вытяжки продаются во многих магазинах и стоят несколько раз дешевле автомобильных, причем площади такого фильтра хватает на изготовление шести ф-тров салона. Приобретаемый фильтр может быть даже угольным двухслойным, обеспечивающим более качественную очистку.
Этапы замены фильтрующего элемента Хендай Крета
По сравнению с большинством других автомобилей, замена салонного фильтра в Hyundai Creta относительно проста. Специальной подготовки к этой операции не требуется. Все, что вам нужно, это сам новый фильтрующий элемент.
Спорить о преимуществах салона, особенно если речь идет об угле, бессмысленно. Поэтому неудивительно, что самостоятельная установка фильтров на автомобили стала обычным явлением. В этой обыкновенной и достаточно простой процедуре периодического обслуживания нет ничего сложного.
Согласно законодательству, замена салонного фильтра производится каждые 15000 км пробега, то есть при каждом плановом техническом обслуживании. Однако в зависимости от эксплуатационного состояния автомобиля срок замены может сократиться до 8-10 т.км пробега. Чем чаще менять салонный фильтр, тем чище воздух и лучше будет работать кондиционер или обогреватель.
Первое поколение выпускалось с 2015 по 2020 год, а модернизированные версии — с 2020 года по настоящее время.
Где находится
Салонный фильтр Hyundai Creta расположен за полкой перчаточного ящика, что закрывает доступ. Чтобы устранить это препятствие, необходимо открыть перчаточный ящик и затем следовать инструкциям, описанным ниже.
Фильтрующий элемент делает путешествие комфортным, поэтому пренебрегать его заменой не стоит. В салоне будет накапливаться гораздо меньше пыли. Если вы используете угольную фильтрацию, качество воздуха в автомобиле станет еще лучше.
Снятие и установка нового фильтрующего элемента
Замена салонного фильтра Хендай Крета — рутинная и достаточно простая процедура периодического обслуживания. В этом нет ничего сложного, поэтому произвести замену своими руками очень просто.
Для этого садимся на переднее пассажирское сиденье напротив бардачка. Ведь именно за ней располагается место установки:
- Открываем бардачок для дальнейших действий (рис. 1).
Рис.1 Открытие перчаточного ящика
- Закручиваем пластиковые антенны и снимаем ограничитель открывания, он же микролифт (рис. 2).
Рис.2 Снятие ограничителя
- Нажимаем на боковые перегородки бардачка, внутрь. Освободив защелки, опустите ящик (рис. 3).
Рис.3 Надавливание на перегородки
- Доступ к месту установки открыт, сейчас снимаем заглушку. С правой стороны затяните защелки, потяните штифт на себя и отпустите левую сторону (рис. 4).
Рис.4 Удаление заглушки
- Вот теперь мы просто извлекаем старый фильтрующий элемент, перемещаем его к себе и заменяем новым (рис. 5).
Рис.5 Замена старого фильтра
- После замены осталось установить на место только крышку, до характерного щелчка, а также поставить перчаточный ящик.
При установке обратите внимание на стрелки на одной стороне фильтрующего элемента. Они указывают на правильное положение установки
Как его установить, написано ниже.
Какой стороной устанавливать
Помимо замены фильтрующего элемента салона, важно установить его с правой стороны. Для этого есть простые обозначения:
- Всего одна стрелка (без надписи) — указывает направление воздушного потока.
- Стрелка и надпись ВВЕРХ — указывает верхний край фильтра.
- Стрелка и надпись AIR FLOW — указывает направление воздушного потока.
- Если поток идет сверху вниз, крайние края фильтра должны выглядеть так – \/\/\/\/
- Если поток идет снизу вверх, крайние края фильтра должны выглядеть так – /\/\/\/\
В Hyundai Kreta воздушный поток идет сверху вниз. Исходя из этого, помимо надписей на боковой плоскости воздушного фильтра, проводим правильную установку.
Самостоятельное изготовление СФ для Хёндай Акцент
Скептики убеждены, что любая деталь, сделанная своими руками, заведомо будет малопригодной для использования в автомобиле. Что ж, с таким мнением трудно не согласиться, поскольку современное транспортное средство действительно является высокотехнологичным и очень сложным изделием. Но если речь заходит о салонном фильтре, здесь трудно выделить деталь или узел, для изготовления которого потребовалось бы обладание каким-то сверхдорогим оборудованием. Инструменты и материалы, необходимые для изготовления салонного фильтра Hyundai Accent:
- ножницы;
- старый фильтровальный элемент (две половинки в случае первого поколения Хёндай Акцент);
- клей;
- острый нож;
- линейка;
- сменный фильтр, применяемый в бытовых кухонных вытяжках.
Кухонный фильтровальный элемент приобрести можно в любом супермаркете, имеющем отдел бытовой техники, а его стоимость в несколько раз меньше, чем у автомобильного аналога, при этом суммарная площадь позволяет изготовить от двух до шести салонных фильтров. В принципе ничто не мешает обзавестись угольным фильтром, обеспечивающим качественно иную очистку воздуха. Алгоритм действий по изготовлению СФ на Хёндай Акцент:
- берём старый фильтр, с помощью ножа вырезаем засорившийся фильтровальный элемент, оставляя только пластиковый обод (попытки стирки/чистки старого фильтра, к которой прибегают особо бережливые автовладельцы, заведомо бесполезны);
- измерив размеры внутреннего пространства рамки, из кухонного аналога вырезаем заготовку подходящих габаритов;
- приклеиваем заготовку к рамке (если устанавливается двухслойный материал с активированным углём, необходимо прочитать инструкцию, в каком порядке следует укладывать слои);
- корпус фильтра имеет вырез и выступ, расположенные с противоположных сторон, благодаря которым фильтрующий материал легко фиксируется в рамке. Поскольку в центральном воздуховоде воздух дует справа налево, при укладке второго слоя этот момент нужно учитывать;
- точно таким же образом поступаем со второй половинкой салонного фильтра;
- готовым изделие будет только после высыхания клея (внимательно читаем инструкцию).
Периодичность замены
Периодичность замены салонного фильтра напрямую зависит от условий эксплуатации транспортного средства. В среднем установка нового расходника требуется через каждые 10-15 тыс. км. При этом существует ряд факторов из-за которых возникает необходимость сократить интервал. К ним относят:
- маршрут пролегает по пыльным грунтовым дорогам;
- машина эксплуатируется в местах с обильным цветением растений;
- Путь часто пролегает около производства с вредными выбросами;
- транспортное средство часто попадает в пробки или движется в плотном городском потоке.
Сравнение старого и нового салонный фильтров
Предохранители и реле Хендай Соната Тагаз (Соната 4 / 5) со схемами блоков
Седан Hyundai Sonata производится с 1985 года по настоящее время в восьми поколениях. Хендай Соната 4 ЕФ го поколения выпускался в 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году.
В России данная модель прошла рестайлинг и обновленная собиралась на заводе ТагАЗ в Ростовской области в 2005, 2006, 2007, 2008, 2009, 2010 и 2011 году. Многие называют её Соната 5. Однако это обновленное четвертое поколение.
В нашей статье Вы найдёте описание предохранителей и реле Хендай Соната Тагаз (Соната 4 / 5) со схемами блоков, фото примерами исполнения и местами расположения. Выделим предохранитель отвечающий за прикуриватель.
Сверяйте назначение блоков со своими схемами на обратной стороне защитной крышки. А если не подходят схемы и расположения блоков, изучите описание для Соната НФ.
Он находится в нижней части панели приборов. Для доступа надо убрать защитную крышку.
Предохранители
Схема
Описание
| A/CON | 10А Кондиционер |
| ETACS | 10А ETACS, Система доступа без ключа, Система дверного замка |
| DR LOCK | 15А Электрический дверной замок |
| P/SEAT | 25А Сиденье с электроприводом |
| T/LID OPEN | 15А Выносная крышка багажника |
| STOP LP | 15А Стоп-сигналы |
| H/LP | 10А Передняя фара |
| A/BAG IND | 10А Воздушная подушка |
| T/SIG | 10А Указатели поворота |
| A/CON SW | 10А Кондиционер |
| ACC SOCKET | 15А Розетка |
| S/HTR | 15А Подогрев сиденья |
| A/BAG | 15А Воздушная подушка |
| B/UP | 10А Фонари заднего хода |
| CLUSTER | 10А Кластер приборов, комбинированный фонарь |
| START | 10А Запуск двигателя |
| SP1 | 15А Запасной предохранитель |
| SP2 | 15А Запасной предохранитель |
| P/SEAT (RH) | 25А Сиденье с электроприводом |
| SP4 | 15А Запасной предохранитель |
| D/CLOCK | 10А Цифровые часы |
| TAIL(LH) | 10А Габаритные огни, огни номерного знака, задние фонари — левая сторона |
| AUDIO | 10А Аудио система |
| WIPER | 20А Стеклоочиститель |
| ROOM LP | 10А Освещение салоне, сигнальные лампы передней двери |
| TAIL(RH) | 10А Габаритные огни, огни номерного знака, задние фонари — правая сторона |
| C/LIGHTER | 15А Прикуриватель |
| EPS | 10А Электро снабжение |
За прикуриватель отвечает предохранитель обозначенный как C/LIGHTER на 15А.
Реле
С обратной стороны блока крепятся некоторые реле.
Схема
Расшифровка
- А — разъём питания
- В — разъём электронного блока управления системой ETACS
- С — реле №1 блокировки замков дверей
- D — реле №2 блокировки замков дверей
- Е — резистор обмотки возбуждения
- F — реле задних габаритов
- G — реле электродвигателя стеклоподъемников
- Н — реле обогревателя заднего стекла и обогревателей боковых зеркал.
Блок под капотом
Расположен рядом с аккумулятором под защитной крышкой.
Фото — пример
Схема
Обозначение предохранителей
| COMD FAN | 20A Вентилятор кондиционера |
| PWRWIND | 40A Электропривод окон |
| ABS 2 | 30A ABS |
| IGN SW-1 | 30A Замок зажигания |
| ABS 1 | 30A ABS |
| IGN SW-2 | 30A Замок зажигания |
| RAD FAN MTR | 30A Электропривод вентилятора радиатора |
| 1 FUEL PUMP | 20A Топливный насос |
| 2 HD LP LO | 15A Ближний свет фар |
| 3 ABS | 10A Система ABS |
| 4 INJECTOR | 10A Форсунка |
| 5 A/С COM PR | 10A Компрессор кондиционера |
| 6 ATM RLY | 20A Реле ATM |
| 7 ECURLY | 30A Реле электронного блока управления двигателем |
| 8 IG COIL | 20A Катушка зажигания, датчик неисправности системы зажигания |
| 9 OZSNSR | 15A Кислородный датчик |
| 10 ECU | 15A Электронный блок управления двигателем, реле топливного насоса, электромагнитный клапан принудительной вентиляции картера, сервопривод регулятора оборотов хх, дпкв |
| 11 HORN | 10A Сигнал |
| 12 HEAD LP HI | 15A Фары дальнего света |
| 13 HEAD LP WASH | 20A Электродвигатель омывателя фар |
| 14 DRL | 15A Система противоугонной системы |
| 15 FRFOG | 15A Передние противотуманные фары |
| 16 HEAD LP LO RH | 15A Ксеноновые фары |
| 17 SPARE | 30 A Запасной предохранитель |
| 18 SPARE | 20A Запасной предохранитель |
| 19 SPARE | 15A Запасной предохранитель |
| 20 SPARE | 10A Запасной предохранитель |
| 21 BLOWER | 30A Вентилятор отопителя |
| 22 PWR FUSE-2 | 30A Силовой предохранитель 2 |
| 23 FWRAMP | 20A Усилитель аудиосистемы |
| 24 SUNROOF | 15A Люк, диагностический разъём |
| 25 VAIL LP | 20A Реле Задних габаритов |
| 26 PWR FUSE-1 | 30A Силовой предохранитель 1, блок предохранителей в салоне (предохранители 2,3,7,8,9) |
| 27 ECU | 10A Электронный блок управления двигателем |
| 28 RRHTD | 30A реле Обогрева заднего стекла и боковых зеркал. |
Назначение реле
| HORN | Реле сигнала |
| HDLP_LOW | Реле фар |
| RAD FAN_HI | Реле вентилятора радиатора |
| RAD FAN_LOW | Реле вентилятора радиатора |
| F/PUMP | Реле топливного насоса |
| WIPER | Реле стеклоочистителя |
| START | Реле стартера |
| ATM CONT | Реле автоматического управления коробкой передач |
| A/CON | Реле кондиционера |
Остались вопросы? Пишите их в комментарии.
Какой фильтр выбрать для замены
С завода на Хендай Соната устанавливался оригинальный фильтр Kia 971332B010. Стоимость данного фильтра составляет от 600 рублей. Это обычный бумажный оригинальный фильтр. Так же для сонаты предлагаются и угольные фильтра, но стоимость их на порядок выше.
Аналоги фильтра Kia 971332B010
- AMD AMDFC34 (Корея) цена от 180 руб
- AMD AMDFC34C (Корея) угольный цена от 300 руб
- BIG Filter GB9909 (Россия) цена от 200 руб
- Filtron K1219 (Польша) цена от 500 руб
- Fortech FS046 (Корея) цена от 450 руб
- Fortech FS046C (Корея) угольный от 600 руб
- LYNXauto LAC096 (Япония) цена от 500 руб
- Sakura CA28110 (Индонезия) цена от 500 руб
Выше мы указали наиболее популярные фильтра аналоги, однако их предлагается гораздо больше
При выборе фильтра обращайте внимание не только на цену, но и на качество фильтра. Слишком дешевые фильтра выполнены из низкокачественной бумаги и быстро забиваются
Считается, что угольные фильтра лучше фильтруют воздух и пропускают меньше запахов с улицы. Однако стоимость качественного угольного фильтра выше, чем обычного бумажного.
Как часто менять салонный фильтр?
В зависимости от загрязнения окружающей среды где эксплуатируется автомобиль, салонный фильтр может менять очень часто, а может не менять очень долго. Поэтому каждый водитель сам решает, когда и как часто надо менять салонный фильтр. В одном автомобиле фильтр для салона может забиться через пару тысяч км пробега, а в другой машине фильтр может оставаться несколько лет чистым, но даже, если фильтр чистый, то свойства улавливать химически-вредные вещества у него утеряны. Можно придерживаться рекомендаций производителей фильтрующих элементов.Срок службы простых салонных фильтров: до 30 тысяч км пробега.
Срок службы угольных салонных фильтров: до 60 тысяч км пробега. Кстати, топливные фильтры менять надо тоже через 60 000 км или по степени загрязненности.
Рекомендуется менять 2 раза в год. В этом случае и воздух в салоне всегда будет чистым и устройства печки и кондиционера будут дольше работать.
Если фильтр для салона авто стал слишком грязный, то эксплуатация его может привести к появлению аллергии, также могут запотевать стекла машины и отопительная система будет быстрее изнашиваться.
Если на поверхности стекла появляется налет желтого цвета, то, скорее всего пора менять салонный фильтр и проверить кондиционер, и печку. Покупать лучше угольный фильтр. Если купили фильтрующие элементы, то перед установкой на корпусе смотрите на стрелку, устанавливать надо в правильном направлении.
Каждый современный автомобиль оснащается системой фильтрации, предназначенной для очистки воздуха, который попадает через систему отопления. Существует несколько разновидностей данного очистителя, поэтому список возможностей каждого варьируется в широких пределах. Угольные, например, дополнительно устраняют неприятные сторонние запахи.
Базовый вариант вбирает в себя всю пыль и грязь, которая поступает извне. Встает вполне закономерный вопрос: как часто менять салонный фильтр? С этой проблемой и постараемся разобраться в данной статье, потому как сам процесс является неотъемлемой частью технического обслуживания автомобиля.
