Подробная инструкция по замене салонного фильтра тойота рав 4

Установка и замена

Когда автомобилист приобретает подержанную машину, сразу же возникает правильная мысль поменять все расходники. К их числу относится и салонный фильтр.

Но в случае с рассматриваемым авто может появиться закономерный вопрос о том, где у Probox располагается салонный фильтр. Как уже говорилось ранее, салонника штатно на этих машинах нет. Но есть место, куда его можно поставить самому. Располагается отсек с заглушкой из пластика во вполне стандартном месте для современных авто. А именно за перчаточным ящиком, более известном как бардачок.

Процесс замены салонного фильтра в Toyota Probox

В зависимости от конкретной ситуации, когда требуется просто поменять уже установленный фильтр салона, либо сначала его установить туда, процедура сводится к выполнению следующих операций:

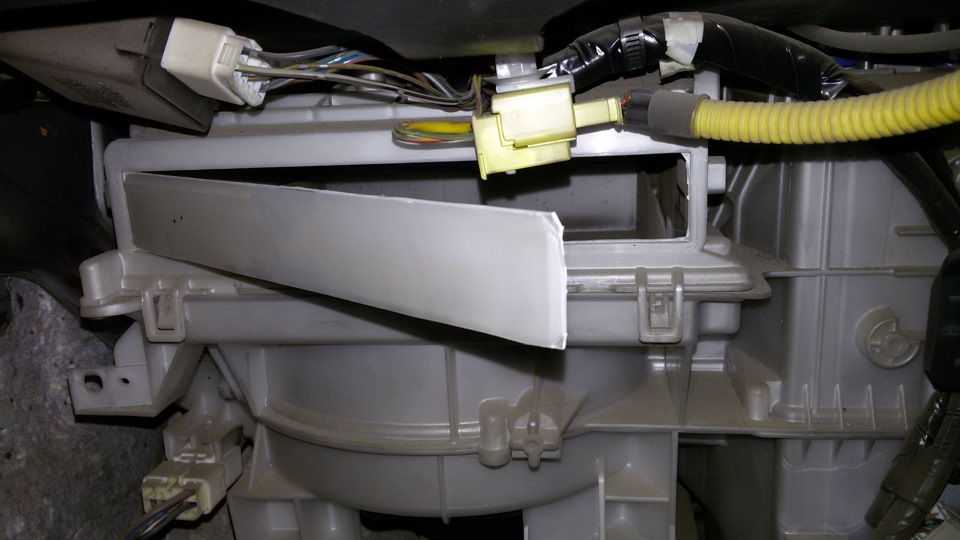

Для начала откиньте минусовую клемму от аккумуляторной батареи. Также рекомендуется поставить машину на ручной тормоз и подложить так называемые башмаки под колёса. Поскольку Toyota Probox официально в Россию не поставляется, а перегоняется из Японии, руль здесь будет располагаться с правой стороны. А перчаточный ящик и переднее пассажирское кресло переносится налево. Открыв левую дверь, сдвиньте до упора назад сиденье. На полу можете разложить полиэтилен, подготовить крестовую и плоскую отвёртку, фонарик (при отсутствии хорошего освещения), острый канцелярский нож и сам новый фильтр вместе с рамкой под него. Чтобы добраться до места установки салонника, нужно сначала убрать перчаточный ящик. Внутри самого бардачка есть пара клипс, которые следует прокрутить отвёрткой против часовой стрелки, а затем вытащить. Клипса устроена так, что одна часть входит внутрь другой. Не ковыряйте и не пытайтесь открутить всё, как классический саморез. При необходимости подденьте край отвёрткой. По периметру самого бардачка с его наружной части имеется 4 или 5 саморезов. Они уже снимаются с помощью обычной крестовой отвёртки. Вытаскивайте бардачок и убирайте его в сторону. При наличии жгута проводки от подсветки перчаточного ящика не забудьте предварительно отщелкнуть разъём. Теперь осмотрите область за бардачком. Там вы увидите глухой пластик с заглушкой, либо же старый фильтр, установленный предыдущим владельцем Toyota Probox. Используя острый канцелярский нож, по контуру пластиковой заглушки аккуратно вырежьте технологическое отверстие. Не выходите за пределы контура, но и не вырезайте слишком мало. Иначе рамка просто не войдёт туда. Вырезав заглушку, вы получаете полноценный доступ к коробу системы вентиляции и забора воздуха. Чтобы забираемый снаружи воздух проходил предварительную очистку перед попаданием в салон, сюда нужно установить фильтр. В рамку вставляется расходник. Смотрите на стрелку, нанесённую на фильтрующее изделие. Соответствующим образом и устанавливается элемент. Теперь осталось лишь вставить фильтр с рамкой в сборе в вырезанное отверстие. Никакие саморезы для фиксации конструкции не нужны

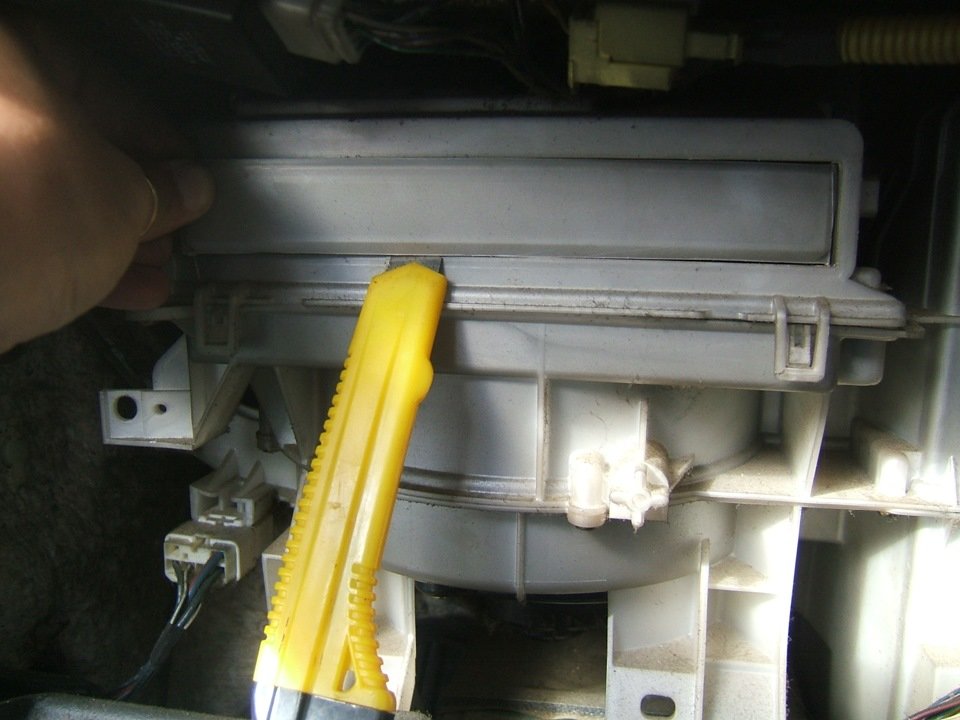

Тут лишь важно всё вырезать ровно и аккуратно. На рамке также предусмотрена стрелка с надписью UP около неё

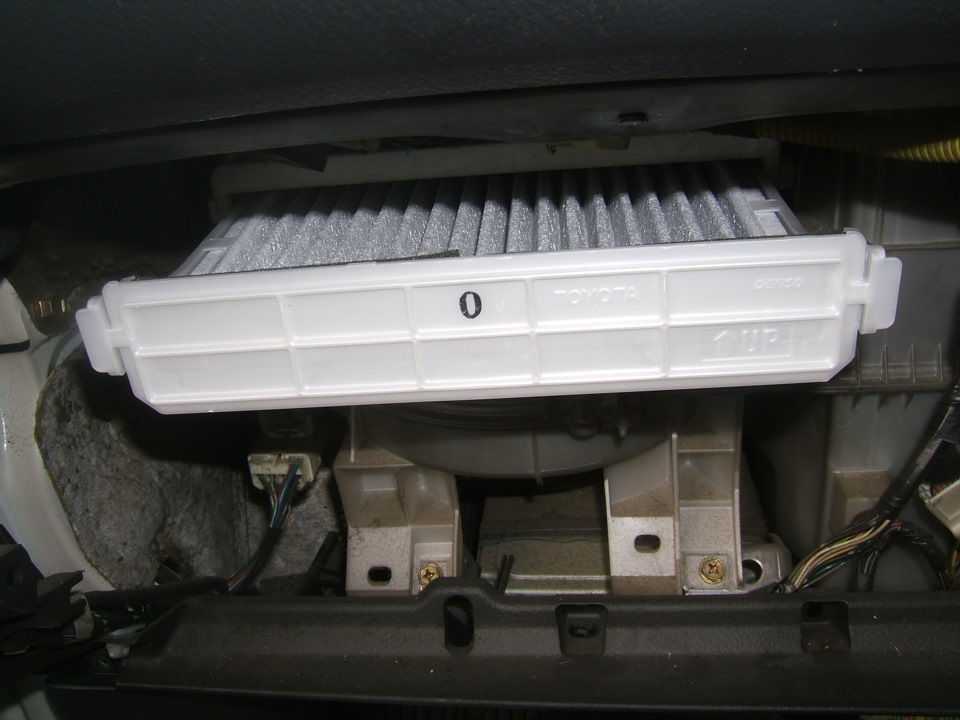

По ней сразу понятно, как именно нужно располагать конструкцию. Верните на место бардачок, подключив разъём проводки от подсветки перчаточного ящика.

Если на Probox никто до вас фильтр не устанавливал и не вырезал отверстие под рамку с расходником, после вырезки рекомендуется тщательно продуть всю систему.

Для очистки внутренних каналов вентиляции сначала удалите крупный мусор с помощью тряпок, щёток и пылесоса. Затем возьмите компрессор, продув всё сжатым воздухом. Обязательно включите электровентилятор своего климатического оборудования на максимальной скорости, поочерёдно переключаясь на разные режимы обдува. Сhrefалон может заполниться пылью, но его потом достаточно пропылесосить. Зато вентиляционная система прочистится, и салонный фильтр сможет полноценно выполнять возложенные на него функции.

Ситуация с Toyota Probox не такая уж и сложная. Факт отсутствия фильтра с завода не должен никого смущать. Проблема решается с помощью канцелярского ножа и комплекта, состоящего из многоразовой рамки и сменного салонного фильтра. Буквально 20-30 минут работы, и ваша Toyota Probox подаёт в салон уже очищенный воздух. А если использовать угольные расходники, они дополнительно будут блокировать проникновение в авто неприятных запахов.

Двигатель

• Как заменить антифриз Toyota Probox своими руками
• Как поменять бензонасос Toyota Пробокс своими руками
• Замена блока управления двигателем Тайота Probox своими руками
• Замена водяного насоса Тайота Пробокс своими руками
• Снятие впускного коллектора Тайота Пробокс
• Замена втулки на стартере Тойота Probox своими руками
• Поменять втулку шатуна Тайота Probox своими руками
• Снятие выпускного коллектора Toyota Probox
• Замена гидрокомпенсаторов Тойота Пробокс своими руками
• Установка головки блока цилиндров Тайота Пробокс своими руками
• Как поменять датчик давления масла Тойота Probox
• Замена датчика детонации Тойота Пробокс своими руками
• Установка датчика кислорода Тайота Probox своими руками
• Как заменить датчик коленвала Toyota Probox
• Как поменять датчик массового расхода воздуха Тойота Пробокс своими руками
• Замена датчика охлаждающей жидкости Тайота Probox
• Как заменить датчик распредвала Тайота Пробокс
• Установка датчика температуры Тайота Probox
• Замена датчика уровня топлива Тойота Пробокс
• Установка датчика холостого хода Тайота Пробокс
• Замена дмрв Тойота Probox своими руками
• Снятие клапанной крышки Тойота Пробокс своими руками
• Как поменять компрессор кондиционера Тайота Пробокс своими руками
• Как поменять кран отопителя Тайота Probox
• Как снять крышку двигателя Тойота Пробокс
• Как заменить масло в акпп Тайота Probox
• Как заменить масло в двигателе Тайота Пробокс
• Как поменять маслосъемные колпачки Тойота Probox своими руками
• Как заменить маслосъемные кольца Тайота Probox
• Как поменять масляный насос Toyota Probox
• Как заменить направляющие втулки клапанов Toyota Probox
• Ремонт натяжителя цепи грм Toyota Probox
• Установка натяжного ролика ремня генератора Тойота Пробокс своими руками
• Как заменить опоры двигателя Toyota Probox
• Заменить охлаждающую жидкость Тойота Probox
• Как поменять подушки двигателя Тойота Probox
• Установка подшипника коленвала Toyota Probox
• Как поменять помпу Тайота Probox
• Как поменять поршневые кольца Тайота Пробокс
• Поменять прокладку гбц Toyota Пробокс
• Заменить прокладку головки блока цилиндров Toyota Probox
• Как заменить прокладку клапанной крышки Тойота Probox
• Замена прокладки коллектора Тойота Probox
• Ремонт радиатора кондиционера Тайота Пробокс
• Как поменять радиатор печки Тойота Пробокс своими руками
• Как заменить распредвал Тайота Пробокс
• Как поменять расширительный бачок Toyota Probox
• Ремонт ремня генератора Тайота Probox
• Поменять ремень грм Toyota Пробокс
• Замена ремня кондиционера Тойота Probox
• Как поменять сальник двигателя Тайота Пробокс
• Замена сальника коленвала Тайота Probox своими руками
• Как заменить сальник распредвала Тайота Probox своими руками
• Как поменять сальники клапанов Тайота Пробокс своими руками
• Заменить стартер Тойота Пробокс своими руками
• Как поменять термостат Toyota Probox
• Установка топливного насоса Тойота Пробокс
• Как заменить цепь грм Тойота Probox
• Как заменить шкив коленвала Toyota Пробокс

Критерии выбора фильтрующего элемента: на что обратить внимание

Модель оригинального картриджа зависит от поколения кроссовера:

1. На машинах с кузовами XA10 и XA20 применяются фильтры с артикулами 88568-52010 или 87139-12010. Номера запасных частей не зависят от рынка сбыта, количества дверей и рабочего объема двигателя.
2. Для кроссоверов XA30 был разработан элемент 87139-52020, отличающийся габаритами и не взаимозаменяемый с фильтрами от других поколений.
3. Начиная с XA40 стал использоваться картридж 87139-52040, который без изменений перекочевал на автомобили генерации XA50, предлагающиеся на российском рынке с 2019 г.

Оригинальные комплектующие отличаются высокой ценой (от 1 тыс. руб.), поэтому многие владельцы приобретают фильтры от сторонних поставщиков. Для подбора используют каталоги, в которых указано соотношение артикулов от Toyota с номерами запасных частей от альтернативных производителей. Например, вместо 88568-52010 можно использовать GB9859 от компании BIG Filter либо К 1083 от Filtron. Большинство производителей предлагают как стандартные бумажные фильтры, так и картриджи с угольным наполнителем.

Начиная с XA40 используется картридж 87139-52040.

При подборе картриджа учитывают его совместимость с системой микроклимата RAV4. Можно проанализировать отзывы владельцев машин, оставленные на тематических форумах. Например, аналоги могут отличаться по габаритам на 2-3 мм, что усложняет процедуру установки или способствует проникновению пыли в салон.

Отличие угольного фильтра от обычного

Стандартный картридж состоит из бумаги, улавливающей мелкодисперсную пыль, но пропускающий неприятные запахи. Введение наполнителя из активированного угля позволяет повысить качество работы фильтра. Дополнительный слой улавливает углеводороды и компоненты выхлопных газов, негативно влияющие на здоровье человека. К недостаткам угольных картриджей относят повышенную цену (в 1,5-2 раза больше, чем у стандартных изделий), ухудшенную пропускную способность и быструю деградацию активного вещества.

В чём особенности машины

Автомобиль Probox производства японского автоконцерна Toyota предлагается в пассажирской и грузопассажирской вариации исполнения кузова.

Пассажирская версия оснащается лишь бензиновым двигателем объёмом 1,5 литра. У грузопассажирского исполнения есть в ассортименте бензиновый и дизельный мотор. Отличия между вариациями заключается лишь в разной отделке салона, а также в изменённой конструкции передних кресел.

Для японского рынка это может и нормально, но отечественные автолюбители не до конца понимают принцип организации системы вентиляции, отопления и кондиционирования в Probox. Когда речь заходит о необходимости заменить салонный фильтр, большинство автовладельцев сталкиваются с проблемой в виде его отсутствия.

Ситуация с моделью Toyota Probox следующая. Штатно у этого автомобиля, вне зависимости от модификации, салонный фильтр отсутствует. Но есть соответствующий короб и пластиковая заглушка в нём. Если нужно оснастить машину салонником, требуется просто вырезать эту заглушку, и уже в неё вставлять расходник.

Причём с завода все Probox выпускаются в таком виде. Ни в какой из комплектаций штатного фильтра нет. А потому автомобилисты вынуждены сами его устанавливать, и уже в последующем менять. Если вы покупали машину на вторичном рынке, и при демонтаже узла обнаружили там фильтр, то его точно установил предыдущий владелец. Если же при покупке даже подержанного Probox заглушка на месте, прошлый хозяин не счёл необходимым ставить салонник. Это теперь можете сделать вы.

Место для установки салонного фильтра

Тойота succeed как поменять фильтр на печке | Автомобиль Toyota

Рамочка с фильтром TSN цена указанна старая, фото моё из БЖ пробокса Чтобы добраться до блока печки, где должен стоят салонный фильтр нужно снять перчаточницу, фото ниже.

Когда уберёте в сторону перчаточницу, за ней будет скрываться блок печки, в котором есть посадочное место под рамочку с фильтром, но оно закрыто монолитной заглушкой, извлечь её можно только путём выпиливания лично делал канцелярским ножом. Удаление заглушки Рамочка с фильтром на своём законном месте Отмечу, что эту процедуру сделать никогда не тойота саксид фильтр салона, но особенно нужно в первую очередь побеспокоиться всем обладателям новоприобретённых безпробежных покемонов, так как вы сразу на тойота саксид фильтр салона избавите себя от проблемы которая будет описана ниже, а именно чистка радиатора кондиционера и всей системы вентиляции от скопившейся грязи в связи с отсутствием салонного фильтра.

Замена салонного фильтра Toyota Succeed

Но есть люди более усидчивые и доводят это до конца, именно от лица такого человека пойдёт далее повествование — KarloPapa. На днях завершил то, тойота саксид фильтр салона хотел сделать уже давно — полностью почистить климатическую установку далее КУ.

Начал с того, что в галерее форума пробокс-клаб нашел фотоматериалы пользователя под ником Тойота саксид фильтр салона вот здесь probox-club. Но разгерметизировать кондей я не хотел и начал искать СТОшку, которая сможет это сделать.

Поиски положительных результатов не дали. Сплошное надувательство, всяческие суперпроцедуры с суперсредствами которые занимают от 3-х до 6-и часов.

Но снять войлочный слой грязи с поверхности испарителя никакими средствами, кроме как руками, не получится.

В итоге было принято решение сделать все своими руками. Сразу забегу немного вперед: Ужасы вскрытия торпеды За ДВА с половиной дня в четыре руки мне помогал отец была проделана следующая работа: Чистота залог здоровья, торпеда тойота саксид фильтр салона части КУ сохнут после мойки Теперь к железу.

Демонтаж пластиковых панелей, проводки, салонной балки и. Главное — отключить аккумулятор и действовать аккуратно и уверенно. Разборка КУ Самая геморройная процедура, требующая крайней аккуратности и выдержки, ибо одно неловкое движение — и шипение всасываемого испарителем атмосферного воздуха скажет вам о тщетности вашего предприятия.

Теперь по порядку: Необходимо обеспечить всесторонний доступ к КУ, то есть снимается все, что может прямо или косвенно помешать. Демонтаж тойота саксид фильтр салона балки 2. Тойота саксид фильтр салона КУ прикручен к моторному щиту 4-мя или 5-ю гайками эти гайки накручены на длинные шпильки с двумя резьбами; так вот вторую резьбу от шпильки можно отломить, а шпильку, которая находится над правой ногой пассажира переднего сиденья, мне вообще пришлось отогнуть книзу и одним болтом слева к вертикальной стойке.

Убедившись, что КУ с моторным щитом ничего не связывает КУ должна относительно свободно на см перемещаться вверх-вниз, влево-вправо и вперд-назад, этого достаточно для тойота саксид фильтр салона работ следуем. Начало разборки КУ 3. Под трубки испарителя и нагревателя со стороны двигателя подкладываем какую-либо мягкую и прочную хрень. По причине того, что края входного отверстия моторного щита достаточно острые, это реальная угроза для трубок испарителя.

Заказал рамочку рубфильтр всё тот же угольный Тойота саксид фильтр салона 9.

Тойота succeed как поменять фильтр на печке

Сами по себе лампы имеют необычное характерно желто-зеленовато-голубоватое переливающиеся напыление. Помимо всего прочего отмечу что они светят с низу желтым и переходят в белый в даль.

Мне понравился свет в ночное время, освещают точно раза в два лучше обычных если не. По данному фото видно характерно бело-желтый свет H4 и желтый HB4 туманки. Чехол на АКПП.

Расходные материалы

Если у вас уже стоит на машине салонный фильтр, то кто-то из предыдущих владельцев позаботился о его установке. В этой ситуации потребуется купить лишь сам новый расходник.

Когда фильтр отсутствует в предполагаемом месте, придётся его сначала установить, а затем по мере необходимости осуществлять замену. Но в этой ситуации потребуется не только салонник, но и специальная рамка для него.

Рамку найти и заказать не сложно. Деталь продаётся под каталожным номером 8854852010. Эта рамка идеально подходит для размещения салонного фильтра в корпусе, отверстие в котором нужно вырезать своими руками.

Что же касается нового фильтра, то здесь опирайтесь на личные предпочтения и финансовые возможности. Для Toyota Probox доступно множество отличных расходников. При покупке нового элемента учтите, что его габаритные размеры должны составлять 216х196х17 мм.

Стоит выделить несколько хороших фильтров, которые подойдут для установки в рамку и далее в корпус салонного фильтра на Toyota Probox:

• наиболее часто приобретаемый расходник с номером 9.7.117 от компании TSN;
• южнокорейский производитель Kortex и его запчасть КС0014;
• хороший фильтр салона от AMD с каталожным номером JFC111;
• ещё один достойный аналог AG572CF производства фирмы Goodwill;
• отечественная разработка NF6147C от компании Nevskyi Filter;
• снова представитель бренда Goodwill, но уже с каталожным номером AG162CFC;
• продукт фирмы NAC с индексом 77190ST;
• салонный фильтр для автомобилей Toyota с каталожным номером 0897400820;
• расходник для автомобилей Hyundai/Kia с индексом 971330С000 и пр.

Либо ищите другие альтернативные варианты салонных фильтров в обычном бумажном и угольном исполнении. Фактически для Toyota Probox подойдут все салонники, которые обладают соответствующими габаритными размерами.

Если салонный фильтр окажется больше, он не войдёт в пределы рамки под элемент очистки воздуха. Его в принципе можно обрезать, но это скорее лишние манипуляции. Слишком маленькие фильтры не будут в полной мере перекрывать воздуховоды, а потому часть загрязнений начнёт пролетать мимо элемента, минуя этап фильтрации, и проникая в салон.

Их дополнительных расходников потребуется только острый канцелярский нож.

Слабые и уязвимые места Тойоты Пробокс:

• Ступичные подшипники;
• Сальники;
• Трос ручного тормоза;
• Замки дверей и багажника;
• Кузов;
• Качество сборки;
• Электрооснащение;
• Выхлопная система.

Разберем их подробнее:

У автомобилей с пробегом передние ступичные подшипники подвержены преждевременному выходу из строя из-за конструктивных недоработок сальника, отвечающего за защиту от воздействия воды и грязи.

Плохое качество сальников относится не только к вышеописанной проблеме, а ко всем резинотехническим изделиям данного авто в принципе. Плохое уплотнение трущихся деталей некачественными сальниками часто приводит к подтекам масла и других жидкостей во многих узлах автомобиля. Лечится эта болезнь элементарной заменой протекающей детали.

Следующее уязвимое место данного авто заключается в постоянно закисающих и обрывающихся тросах ручного тормоза. Вызвано это плохой защитой щитков барабанных тормозов от воды и грязи которая, застаиваясь внутри механизма, приводит к появлению очагов коррозии.

Другая слабая сторона мПробокса спрятана в замках дверей и багажника, которые часто закисают и просто отказываются правильно работать, доставляя большие неприятности своим владельцам при попытке попасть в свою машину. Для профилактики, рекомендуется раз в несколько месяцев промазывать замки какой-либо смазкой.

Как и полагается «японцам» эконом-класса, основные недостатки Тойота Пробокс сводятся к плохой стойкости кузова к коррозии. Уже в первые годы эксплуатации машины, на ней обязательно появятся так называемые «жуки». Особенно сильно это касается нижней части дверей и порогов.

Для достижения низкой конечной цены автомобиля, производитель экономил практически на всем, но больше всего это ощущается именно в качестве сборки машины. Дешевый пластик, плохая шумоизоляция, тонкие слои теплоудерживающих материалов привели к тому, что из салона очень быстро уходит тепло, а шум колес и проезжающих мимо машин будет доставлять сильный дискомфорт. Излечить эти недочеты можно только установкой дополнительной шумоизоляции.

Качество японской электрики всегда оставляло желать лучшего, но в данном авто они превзошли сами себя. Частая поломка электрооборудования (центрального замка, эл. стеклоподъемников, подсветки приборной панели, мотора отопителя и т.д.) далеко не редкость.

Частой проблемой, которая проявляется на пробегах более 50 тыс. км., является износ резинок, поддерживающих выхлопную трубу. Узнать об этой проблеме вы сможете по характерному стуку последней о центральный тоннель.

Основные недостатки Toyota Probox

1. Отсутствие подлокотника. Причем, этого элемента нет даже в максимальных комплектациях, а в дальней дороге, по отзывам многочисленных владельцев, он бы очень пригодился;
2. Отсутствие салонного фильтра, из-за чего большое часть пыли проникает внутрь;
3. К проблемам эксплуатации данного авто также можно отнести частые проблемы с закрытием багажника;
4. Плохая штатная аудиосистема, которую практически невозможно улучшить из-за отсутствия во многих «стандартных» местах отверстий под динамики;
5. Отсутствие полноценного бардачка и подстаканников;
6. Нет затемнения в верхней области ветрового стекла, из-за чего водителя часто слепит солнце;
7. Эргономические недоработки салона;
8. Неприятный скрип пластика при движении;
9. Вибрации зеркал заднего вида;
10. Жесткая подвеска.

Вывод.

Стоит ли покупать рассмотренную машину? Если вы хотите получить недорогое и надежное авто для дальних поездок, с возможностью загрузить туда пару-сотен килограммов груза, то ответом будет однозначное «Да!». Невзирая на некоторые заводские недоработки и врожденные неисправности Пробокса, он все же продолжает быть прекрасным автомобилем и, как минимум, заслуживает к себе уважения за неприхотливость и надежность. Недаром же его производство было начато в далеком 2002 году и продолжается по сегодняшний день, обретая все больше и больше поклонников по всему свету.

Причины неисправностей и признаки загрязненности детали

При включении вентилятора загрязненный воздух попадает в систему отопления и кондиционирования. Частицы пыли оседают на поверхности бумаги, постепенно снижая производительность. Дополнительная грязь (например, листья или пух) попадает в систему вентиляции через решетку, расположенную под нижним краем лобового стекла. Фильтр устанавливается перпендикулярно потоку воздуха, предотвращая попадание мусора на крыльчатку вентилятора и попадание во внутреннюю систему вентиляции автомобиля.

Основными признаками загрязнения фильтра являются:

• снижение мощности воздушного потока;
• образование конденсата на стекле (проблема связана с отрицательными температурами окружающей среды);
• медленный обогрев или охлаждение салона при работающем отопителе и заполненном кондиционере;
• постоянный неприятный запах, исчезающий при выключении вентилятора.

Признаки засорения фильтра включают низкую мощность и медленный нагрев.

Фильтр не обеспечивает 100% защиту от пыли для теплообменников и воздуховодов. В процессе эксплуатации на стенах оседает слой грязи, который насыщается влагой и способствует размножению бактерий. Рекомендуется периодически проводить дезинфекцию системы кондиционирования (самостоятельно с помощью аэрозольных баллончиков или в условиях эксплуатации с подключением специального оборудования).

Процесс замены салонного фильтра

Первое, что делается при замене салонного фильтра в Тойоте Пробокс, так это приобретение всех расходников. Это касается и фильтрующего элемента, и рамки под него. Большинство автовладельцев рекомендуют приобретать рамку с номером 88548-52010, и фильтр TSN 9.7.117 — угольный, с поролоновым уплотнителем.

Затем рекомендуется принять базовые меры предосторожности. Это касается автомобиля в целом

Он должен быть надежно зафиксирован на месте и установлен на ровной поверхности. Ограничиваться стояночным тормозом не стоит. Работа будет происходить в опасной близости от этого рычага и вероятность на него случайно нажать не нулевая. В качестве страховки рекомендуется установить под колеса кирпичи. Также нужно выключить печку и извлечь ключи из замка зажигания.

В отношении инструментов потребуется только крестовидная отвертка.

Процедура замены салонного фильтра на Toyota Probox:

1. Открутить пять болтов и две клипсы, удерживающие перчатницу.
2. Убрать перчаточницу в сторону.
3. Аккуратно удалить заглушку на печке (можно выполнить эту процедуру канцелярским ножом).
4. За заглушкой располагается посадочное место для фильтрующего элемента, куда нужно установить его и рамку.
5. Собрать конструкцию.
