Все про брелки сигнализации: разберемся в их многообразии и принципе работы

Функционал

Автомобильный охранный комплекс может управляться дистанционно с помощью брелка. Можно контролировать замки на дверях, замок зажигания и прочие элементы.

В сигнализации КГБ TFX 5 с автозапуском имеются такие основные функции:

• технология определения местоположения автомобиля;
• дистанционное управление системой безопасности;
• отпирание замков на дверях в два этапа;
• настройка температуры в салоне автомобиля;
• контроль работы системы безопасности;
• деактивация двигателя на расстоянии от автомобиля;
• настройка обычного режима работы при активации двигателя машины;
• дополнительная функция, которая позволяет заблокировать реле;
• бесшумная постановка на режим охраны и снятие с него;
• защита при включенном моторе;
• активация защитного режима без брелка;
• повторная постановка на охрану автоматического типа;
• режим пассивной постановки на охрану;
• диагностика при активации защиты и ее выключении;
• возможность дистанционного выключения датчика удара;
• дистанционное управление центральным замком автомобиля;
• возможность контроля центрального замка замком зажигания;
• поэтапное открытие дверных замков;
• отпирание замком посредством двухимпульсного сигнала;
• поддержка технологии «Комфорт»;
• сервисный режим “Valet”;
• возможность отключения охранного режима с помощью пароля;
• четыре интерфейса для контроля над внешними устройствами;
• контроль подсветки в салоне авто;
• возможность подключать новые брелки управления;
• сброс до заводских настроек;
• технология оповещения владельца;
• данные о температуре внутри салона транспортного средства;
• показания текущего времени, будильник и таймер обратного отсчета;
• уведомление о низком уровне заряда батарейки брелка–коммуникатора;
• разные режимы запуска силовой установки;
• удаленная или автоматическая остановка мотора;
• поддержка как бензиновых, так и дизельных моторов;
• поддержка ручной и автоматической трансмиссии;
• программирование времени работы стартера;
• учет данных с тахометра и генератора при работе двигателя;
• отображение времени непрерывной работы мотора на экране брелка;
• удаленное продление времени работы силовой установки.

В целом функционал устройства удовлетворяет практически всем современным требованиям к автомобильным охранным системам.

Плюсы и минусы системы

Чаще всего в отзывах пользователи радуются большому ассортименту моделей данного производителя, поставляющего на рынок множество различных вариантов «сигналки». Устройства отличаются между собой набором функций и техническими характеристиками, но при этом одинаково хорошо защищают транспортное средство от взлома.

Соотношение цены и качества тоже нравится многим владельцам такой сигнализации. Ценовой диапазон достаточно широк для того, чтобы выбрать модель в соответствии с имеющимся бюджетом.

Эффективность работы устройств производителя остается высокой вне зависимости от цены. О хорошей эффективности прибора свидетельствуют многочисленные исследования, показавшие, что комплексы КГБ надежно защищают машины от взлома. Злоумышленник, пользующийся в последнее время версией кодграббера, не может перехватить сигнал.

Прочие положительные особенности КГБ TFX 5:

• достаточно подробное и понятное руководство по настройке и установке, что значительно упрощает использование сигнализации;
• наличие двусторонней связи, благодаря которой владелец авто всегда имеет актуальную информацию о состоянии сингалки;
• возможность дистанционного запуска двигателя для его заблаговременного прогрева, когда у автовладельца нет на это свободного времени.

Большинство отрицательных отзывов владельцев возникают из-за неправильной настройки или подключения устройства. Некоторые покупатели также жалуются на несоответствие действительности заявленного радиуса действия брелка.

Говоря о радиусе действия, необходимо учитывать, что все замеры проводились на открытой местности, и устройство не может так же хорошо передавать сигнал посреди жилого района с многоэтажными домами, как на открытой местности.

Описание видов брелков охранной системы KGB и их стоимости

Все брелки автосигнализации «КГБ» делятся на основные и дополнительные. Первые, как правило, имеют дисплей для информирования водителя. Дополнительные передатчики могут быть как однонаправленными, так и с обратной связью. Также брелки отличаются количеством клавиш и функций, возложенных на них. Дизайн корпуса брелки и внешний вид пиктограмм имеют отличия в зависимости от модели охранной системы.

Примером трехкнопочного многофункционального брелка с обратной связью является передатчик сигнализации kgb fx 3. Он работает на стандартной частоте 434 МГц. В качестве элемента питания выступает батарейка ААА. Примерная стоимость передатчика составляет около 4000 рублей.

Брелок kgb fx 5 является взаимозаменяемым с вышеуказанной моделью. Он также обладает тремя кнопками и обратной связью. Стоимость не превышает 4000 рублей. Также данный брелок является частично совместимым с kgb fx 7.

Брелок автосигнализации kgb fx 5

Брелки kgb ex 7 для удобства пользования лишены выступающей антенны. Передатчик также подходит для использования с автосигнализацией kgb ex 8. Стоимость устройства не превышает 4500 рублей.

Передатчик сигнализации kgb ex 7

Автосигнализации kgb tfx 3 имеет полностью совместимые брелки с kgb tfx 5. Внешний вид передатчиков немного отличается. Стоимость устройств составляет около 3300 рублей для брелка-пейджера и 1500 рублей для одностороннего пульта.

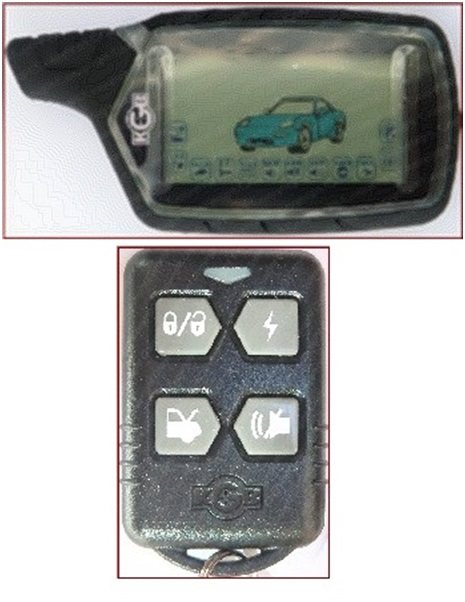

Основной и дополнительный пульты сигнализации kgb tfx 3

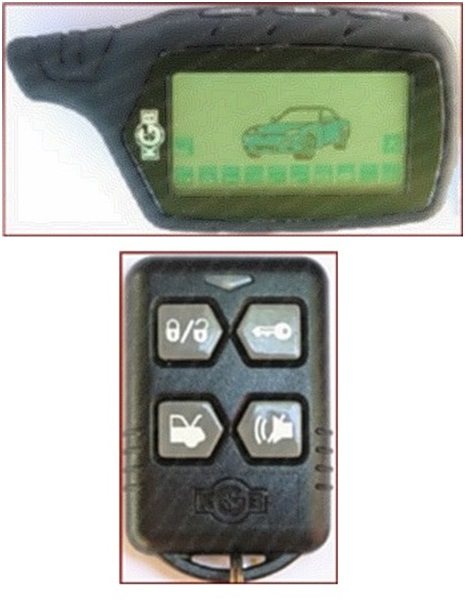

Брелок пейджер и опционный передатчик охранной системы kgb tfx 5

В отличии от предыдущих моделей основной брелок охранных систем kgb 5500 и kgb vs 5700 имеет четыре клавиши. Передатчик полностью взаимозаменяем для обоих автосигнализаций, поэтому привязать его как к 5500 так и к 5700 не составит большого труда. Стоимость устройства составляет 3700 рублей.

основной брелок автосигнализаций kgb vs 5700/vs 5500

Техника безопасности при использовании системы

Особенности эксплуатации и правильного монтажа автосигнализации:

1. Если автомобиль еще на гарантии, сверлить отверстия в его кузове нужно только после консультации с дилером. Такие действия могут привести к тому, что новое транспортное средство будет снято с гарантийного обслуживания.
2. Не допускается монтаж микропроцессорного модуля в местах нагрева — под ультрафиолетовыми лучами или рядом с воздуходувами печки. Не рекомендуется ставить блок там, где он будет подвержен вибрациям.
3. При мойке транспортного средства в салоне надо быть аккуратным, чтобы влага не попала на управляющее устройство.
4. Не рекомендуется самостоятельный разбор микропроцессорного модуля при появлении неисправностей.
5. Нельзя чистить коммуникатор и другие устройства противоугонной системы с применением агрессивных жидкостей. Прочистка должна выполняться с применением сухих хлопчатобумажных салфеток.

Можно ли провести доработку

Давайте посмотрим, как выглядит автосигнализация в разборе:

Печатная плата FX-5

Главным элементом здесь является микросхема PIC16F77. В ней содержится процессор, память, а также ПЗУ с прошивкой. Скачать прошивку в Интернете нельзя, и нельзя даже прочитать ее, установив микросхему в программатор.

В рознице сейчас доступен комплект FX-5 ver 2. От «первой версии» он отличается прошивкой. Но выполнить обновление можно единственным способом – заменой микросхемы.

Сигналка KGB рассматриваемой модели – это копия другой охранной системы. Ее выпускают под брендом Starline и обозначают, как Twage A8. Она тоже оснащена автозапуском, а брелоки A8 и FX-5 – взаимозаменяемы. Суть в том, что контроллер Starline с прошивкой A8 при желании можно купить.

Сайта поддержки для охранных систем КГБ пока что нет. А базовое руководство, которое можно скачать, придется искать на сайте продавцов. Чаще размещают скан книжки, доступной в комплектах новой версии (ver 2). Желаем успехов.

Настройка сигнализации KGB TFX 5

Инструкция по применению описывает несколько вариантов программирования:

1. Кнопок брелока управления.
2. Защитных и энергосберегающих функций.

Брелок управления

Запись последовательности команд в память системы делается так:

• вставляется ключ в зажигание;
• зажимается кнопка сервисного режима, пока не прозвучит 4 звуковых сигнала;
• для привязки брелока необходимо зажать первые 2 кнопки до того момента, как сирена издаст сигнал;
• после проведённых манипуляций ключ из зажигания можно вынуть.

Чтобы запрограммировать первую кнопку на брелоке, следует сделать следующее:

1. Нажать на клавишу с изображением солнца несколько раз — это приведёт к перемещению курсора по экрану.
2. Выставить курсор напротив необходимой команды.
3. Зажать кнопку с изображением солнца на 6 секунд до того момента, как прозвучат 2 сигнала сирены, а затем через некоторое время ещё 3.

Другие клавиши настраиваются таким же образом. Системе можно давать установки с помощью кнопки сервисного режима, для этого:

1. Нужно вставить ключ в зажигание, после чего необходимо нажать 6 раз кнопку Valet (сервисный режим).
2. Машина издаст 6 звуковых сигналов.
3. С помощь. клавиши Valet выбрать функцию.
4. Rнопками на брелоке задаётся нужное значение.
5. После настройки зажигание можно отключить.

Это интересно: Зачем нужны пневмобаллоны в пружинах автомобиля? Конструкция, 8 преимуществ и 5 этапов установки

Энергосберегающая функция активируется следующим образом:

• нажатием кнопки с солнцем и удерживанием её до издания сигнала;
• после чего курсор на экране наводится на надпись Save;
• режим запускается с помощью первой кнопки брелока, а выключается — второй;
• для того, чтобы выйти из режима настройки, необходимо удерживать нажатой кнопку с солнцем до появления звукового сигнала. После чего на экране появится иконка с батарейкой.

Для конфигурации защитного режима следует:

1. Запустить мотор автомобиля.
2. Зажать на пульте правую кнопку до момента мигания габаритных огней (3 раза), на брелоке появится значок выхлопных газов и таймер работы мотора.
3. После настройки нужно вынуть ключ из зажигания. Если всё было сделано правильно, то мотор не отключится.

Чтобы восстановить заводские настройки, нужно:

1. Включить зажигание автомобиля.
2. Нажать 10 раз кнопку сервисного режима.
3. Выключить зажигание и дождаться, когда сирена сработает 10 раз. Это означает, что система готова сбросить настройки.
4. Один раз нажать кнопку аварийного режима, должен прозвучать звуковой сигнал.
5. Кликнуть правую клавишу на брелоке, после этого настройки системы сбросятся до заводских.
6. Для выхода из режима необходимо включить зажигание.

Программирование функции защиты

Для включения режима защиты при запущенном двигателе нужно:

• поставить автомобиль на ручной тормоз;
• зажать на брелоке правую кнопку и удерживать до издания пультом сигнала. После чего на дисплее появится иконка выхлопных газов и время работы мотора;
• после чего зажигание можно выключить, и если всё было выполнено правильно, то силовой агрегат продолжит работу;
• в течение 30 секунд нужно покинуть автомобиль и запереть все замки. Нажать правую кнопку брелока и дождаться звукового сигнала сирены. На экране пульта появится иконка замка.

При активации этого режима функция контроля зажигания будет отключена.

Для экстренного включения защитного режима (без брелока) нужно:

1. Включить зажигание.
2. Семь раз нажать на клавишу сервисного режима.
3. Система должна издать звуковой сигнал.
4. Вытащить ключ и покинуть салон в течение 20 секунд, дверные замки должны быть закрыты.

Для экстренного выключения защитного режима (без брелока) следует:

1. Открыть дверь ключом, при этом сигнализация будет работать.
2. Запустить мотор автомобиля.
3. Нажать кнопку сервисного режима 4 раза в течение 20 секунд.
4. Выключить зажигание, сирена перестанет работать, а поворотные огни моргнут два раза.

Программирование нового пульта КГБ с обратной связью

Замена поломанного коммуникатора KGB GX 3, FX 3, G 2, EX 7 подразумевает его запись в памяти блока управления. Для этого.

1. Ключ зажигание переведите в положение «Включено».
2. Нажмите клавишу «Валет» и удерживайте её шесть секунд. После того как прозвучат четыре сигнала, отпустите сервисную кнопку.
3. Одновременно нажмите клавиши 1 и 2. Сирена издаст один писк.
4. Таким же способом внесите коды оставшихся передатчиков. Программирование каждого пульта сопровождается соответствующим количеством звуков.
5. Если вы в течение шести секунд не будете нажимать кнопки на брелке, то блок управления выйдет из режима настройки. Габариты вспыхнут пять раз.
6. Деактивируйте зажигание.

Как установить время на брелке КГБ

Настройка часов на пульте дистанционного управления противоугонной системой KGB начинается с входа в режим установки нажатием и удерживанием кнопки «SET».

1. Через одну секунду последует короткий сигнал передатчика. Подсветка экрана включится на пять сек.
2. Продолжайте удерживать клавишу «SET».
3. После двух сек прозвучат два писка брелока. Совершён вход в режим установки текущего времени.
4. Отпустите кнопку «СЕТ».
5. Установите показания часов. Кнопка «Открытие багажника» увеличивает значения, кнопка «Динамик» уменьшает.
6. Для перехода к установке минут коротко нажмите «SET».
7. Настройте количества минут.Клавиша «Багажник» поднимает числа, клавиша «Сирена» понижает.
8. Для выхода зажмите на две секунды «СЕТ».

Данная инструкция на русском языке предназначена для автосигнализации KGB FX-3, описывает принцип работы и основные моменты эксплуатации устройства.

Производитель настойчиво рекомендует перед включением автосигнализации внимательно изучить настоящую инструкцию.

Сигнализация KGB TFX-3, инструкция к которой будет приведена ниже, представляет собой противоугонный комплекс, оснащенный функциями обратной связи и автозапуска. Брелок выполнен в прочном прорезиненном корпусе, что делает его устойчивым к механическим повреждениям. Сигнализация востребована как среди простых пользователей, так и специалистов установочных центров.

Комплект с брелоком «TFX-5»

Установка сигнализации. 10 ошибок при установке сигнализации. Обзор avtozvuk.ua

Описание
:
Автосигнализации http://avtozvuk.ua/catalog/138?utm_so…Охранные системы для авто http://avtozvuk.ua/catalog/11?utm_sou…Аксессуары для охранных систем http://avtozvuk.ua/catalog/172?utm_so…

Самый крупный магазин автомобильных товаров База Автозвука. На нашем канале Вы сможете следить за новинками автотоваров. Электроника, автохимия , аккумуляторы и многое многое другое. Подробные обзоры, сравнительные тесты все это будет доступно у нас на канале.

Приятного просмотра.)

Как настроить чувствительность сигнализации! ? ?

Основное преимущество такого устройства, как сигнализации KGB, — высокий функционал по доступной цене. Такая цена обуславливается тем, что данные сигнализации производятся в Тайване. Но это не значит, что они в качестве уступают продукции европейских, японских или южнокорейских производителей

Еще одним достоинством сигнализаций данной фирмы является инструкция на русском языке. Это дает возможность правильно установить и настроить систему, что повышает степень защиты автомобиля

Функции

Основные функции, которыми обладают все современные модели автомобильных “сигналок” этой марки:

• включение тревожной функции при активации одной из зон охраны машины;
• сообщения от комплекса о сработанной зоне поступают на пейджер с двухсторонней связью, автовладелец предупреждается посредством срабатывания мелодичного сигнала, а также световых индикаторов;
• функция «Паника», позволяющая отпугнуть от машины потенциальных злоумышленников, может быть реализована дистанционно;
• поддержка функции блокирования силового агрегата при попытке несанкционированного запуска;
• возможность удаленного включения опции антиограбления;
• при выключении защитного режима пользователь может произвести активацию блокировки двигателя машины.

Почему не привязывается

Прошивка брелков охранной системы КГБ VS 100, 5500, 200, 5900, 300, 5700, 400, 250, 500, ВС 150, tfx 7 не всегда удаётся с первого раза. По какой причине не получается перепрограммировать пульт и как выйти из этой ситуации.

1. Случайно активирован сервисный режим. Выключите его нажатием кнопки «Валет» и повторите процедуру прошивки.
2. Команда «Зажигание активировано» не определяется блоком управления сигнализацией. Обратитесь на станцию технического обслуживания.
3. Поломка коммутутора. Отремонтируйте его своими силами или отдайте специалисту.
4. Выход из строя блока управления. Отгоните автомобиль в сервисный центр.

Функции

Рассматриваемая противоугонная система обладает такими функциональными возможностями:

• диалоговое кодирование передаваемых данных;
• вибрационное оповещение пользователя;
• блокировка двигателя при разбойном нападении на автомобиль;
• блокирование стартерной системы;
• защитный режим с отключенным датчиком чувствительности;
• бесшумное включение охранного режима;
• тревожное срабатывание (пользователь может принудительно включить световую и звуковую индикации);
• поиск авто (по команде пользователя активируются фары, что облегчает обнаружение машины в ночное время);
• автоматический возврат охраны при спонтанном отключении;
• удаленное управление дверными замками;
• контроль закрытия дверей;
• измерение температуры в салоне;
• управление подсветкой салона;
• сохранение пользовательских настроек.

Преимущества и недостатки

Пользователи в своих отзывах отмечают такие положительные характеристики KGB FX-8:

• повышенная громкость тревожного сигнала;
• расширенные функциональные возможности (с помощью брелока можно управлять узлами транспортного средства);
• стабильная работа дистанционного запуска (система корректно функционирует как при низких, так и при высоких температурах).

Отрицательными качествами рассматриваемой системы считаются такие моменты:

• необходимость тонкой настройки контроллеров (при выборе минимальных значений сигнализация не реагирует на кражу колес и частей кузова);
• потеря связи пульта управления и головного устройства.

Настройка системы «с нуля»

Открыв инструкцию к сигналке КГБ, можно сразу найти таблицу:

Настройки, отвечающие за автозапуск, чередуются с охранными опциями, но ничего страшного в этом нет. Можете скачать фото и распечатать его на принтере – изменений при копировании не вносилось. Не забудьте подключить модуль Valet, а также «шнур 5» силового разъема. Брелок KGB TFX вам понадобится тоже.

Порядок программирования

Чтобы получить доступ к настройкам, выполняют набор шагов:

1. Включают зажигание, 6 раз нажимают кнопку Valet, затем зажигание выключают,
2. Должны последовать 6 звуковых сигналов и 6 вспышек светодиода,
3. Нажатиями на кнопку Valet выбирают номер опции,
4. Нажатием клавиши на брелоке устанавливают новое значение,
5. Шаги «3» и «4» можно повторять,
6. В завершение зажигание включают.

Еще можно выполнить «сброс». Поправки будут следующими: на шаге 1 вам нужны не 6, а 10 нажатий, и на шаге 3 выбирают «опцию 1». Затем на брелоке жмут «клавишу 1», как при выборе «значения 1». Настройки сбрасываются к «заводским значениям».

Пульты управления системой

В брелоке TFX 5 установлена пальчиковая батарейка. Проводите все действия по замене вблизи самой сигнализации. Изъяв «старый» элемент, клавишу 1 нажимают коротко. Затем устанавливают «новую» батарейку.

Обучение холостым оборотам

Если контрольный шнур был подключен к таходатчику, функции 8 придают значение 3 либо 4. Но этого будет недостаточно. Потребуется выполнить обучение:

1. Сначала зажигание включают, жмут кнопку Valet 9 раз и выключают зажигание,
2. Должны последовать 9 звуковых сигналов,
3. Зажигание включают, мотор заводят, дожидаются установления постоянных оборотов,
4. Нажимают и удерживают кнопку Valet до звукового сигнала или до погасания светодиода.

В результате сигнализация станет распознавать обороты двигателя.

Контролировать двигатель лучше именно по сигналу тахометра. В разрыв провода можно установить две детали: конденсатор емкостью 1мКф (47 Вольт) и резистор 400-600 кОм.

Конденсаторы МБМ 0,5 мКф

Функции

Охранный комплекс выполняет следующие функции защиты:

• На ЖК-дисплей брелока приходит оповещение о срабатывании системы.
• В режиме охраны при срабатывании датчиков включаются сигналы тревоги в форме звука и света.
• Режимы «Паника» и «Антиограбление» включаются дистанционно, а последний еще и кнопкой.
• Имеется способность иммобилайзера.
• Блокировка ДВС сохраняется даже при удалении сигнализации.

К сервисным возможностям сигнализации KGB FX-5 можно отнести:

• охрану без шума и с работающим мотором;
• включение защиты без брелока и звука;
• способность встать на охрану пассивно и повторно;
• разные варианты отпирания дверей;
• наличие будильника, таймера, термометра;
• режим поиска.

Кроме того, с использованием системы у владельца авто появляется возможность заводить и греть мотор на расстоянии, программировать FX-5 так, чтобы запуск производился в нужное время или при запрограммированной температуре воздуха, учитывая особенности типа двигателя (бензин или дизель), вид трансмиссии.

Преимущества и недостатки

По отзывам установщиков и пользователей, FX-5 обладает достоинствами:

• Небольшая стоимость при хорошем соотношении цена-качество.
• Процесс установки и настройки доступно описан в мануале.
• Расширенный функционал.
• Мощная сирена, входящая в комплект.
• Уверенная и надежная работа дистанционного запуска ДВС.

Недостатки, присущие комплексу:

• Большое количество ложных срабатываний при ошибках в установке и настройке.
• Брак в брелоке, встречающийся относительно часто и вынуждающий пользователя повторно нажимать кнопки.
• При неправильной настройке датчика удара его чувствительность позволяет злоумышленнику снять, например, дворники.

Основные возможности

Возможности, которыми обладает охранный комплекс КГБ FX 7:

1. Тип выбора команд для настройки и управления сигналкой курсорный. Команды выбираются на дисплее пульта.
2. Пульт с обратной связью оснащается функциями будильника и таймера, имеет часы.
3. Процедура предупреждения автовладельца о событиях, связанных с работой системы, может сопровождаться звуковым сигналом или вибрацией.
4. В модели FX7 реализована опция защиты от разбойного нападения. Ее суть заключается в блокировке мотора машины в случае силового захвата авто. Если преступники выгнали водителя из салона, забрали автомобиль и покинули место преступления, силовой агрегат заблокируется, когда машина отъедет на безопасное расстояние от владельца. Функция является интеллектуальной, поскольку ее срабатывание производится посредством анализа нажатия педали тормоза, включения ручного тормоза и т. д.
5. При необходимости потребитель может подключить дополнительный двухзонный регулятор удара.
6. Наличие шеститональной сирены позволит потребителю выбрать тип сигнала, который будет играть при срабатывании режима тревоги.
7. Возможность включения бесшумного тревожного режима.
8. Дистанционный запуск ДВС. Возможность пуска машины по таймеру либо температуре.
9. Возможность контроля температуры силового агрегата или воздуха в салоне. Это позволяет правильно настроить опцию автозапуска.
10. Режим иммо. Благодаря встроенному реле блокировки стартерного устройства при несанкционированной попытке запуска происходит блокирование системы зажигания, в результате чего старт ДВС невозможен.
11. Возможность активации тревожной функции без использования регуляторов чувствительности.
12. Пользователь с помощью охранной системы может управлять освещением в салоне машины.
13. При необходимости к сирене можно подключить рулевой гудок.

Канал Мир Электроники представил подробный обзор охранной системы КГБ FX7.

Основные функции системы КГБ TFX 5

Для того, чтобы вы запрограммировали какие-либо функции или же могли проводить манипуляции дистанционно, под капотом автомобиля устанавливается основной блок сигнализации, который взаимодействует с брелоком. Так вы можете контролировать замки на дверях, замок зажигания и другие элементы авто.

КГБ TFX 5 имеет следующие основные функции:

• поиск вашего автомобиля;
• возможность управлять системой безопасности на дистанции;
• отпирание замков на дверях в 2 этапа;
• настройка температуры в салоне автомобиля;
• контроль работы системы безопасности;
• деактивация двигателя на расстоянии от автомобиля;
• настройка обычного режима работы при активации двигателя машины;
• также существует дополнительная функция, которая позволяет заблокировать реле.

К дополнительному оснащению на КГБ TFX 5 относится:

• датчики удара;
• турботаймер;
• термоконтроллер;
• будильник;
• светодиоды.

Как видите, устройство действительно современное и позволяет обеспечить высокий уровень безопасности!

Сигнализация кгб tfx 5 c автозапуском: 7 основных характеристик, инструкция по установке и эксплуатации

Сегодня, практически на каждом автомобиле, выпускаемого с заводского конвейера, установлена сигнализация. На дешевых машинах — попроще, на дорогих посложнее.

В базовую сигнализацию бюджетного автомобиля входит иммобилайзер для предотвращения возможности запуска без ключа и центральный замок, который служит для закрытия и открытия дверей.

Такой вариант, скорей, условности для современных угонщиков.

Чтобы повысить защиту, для многих владельцев автомашин решением стала охранная сигнализация KGB FX-5. Система класса Deluxe разработана с дальним прицелом на длительный срок эксплуатации без ремонта или экстренной замены.
