Изготовление обходчика иммобилайзера RFID

Наиболее распространенным способом обхода иммобилайзера с помощью устройства, сделанного своими руками, является установка дополнительного контура на замок зажигания. При этом дистанционные функции иммобилайзера сохранятся. Его действие будет отключено во время установки ключа в замок зажигания.

Для изготовления петли на катушку необходимо подготовить тонкий корпус, который впоследствии будет монтироваться на замок. Чаще всего его делают из картона. Затем следует выполнить такие действия.

Проверить внутренний диаметр обходчика. Он должен быть немного больше размера сердцевины замка.
На внешнюю часть оправки устанавливается скотч или изолента . Ее клейкая часть находится снаружи.
Затем следует разобрать одну катушку автомобильного реле. Провод оттуда наматывается на обмотку. Количество витков обычно составляет 20-30 шт.

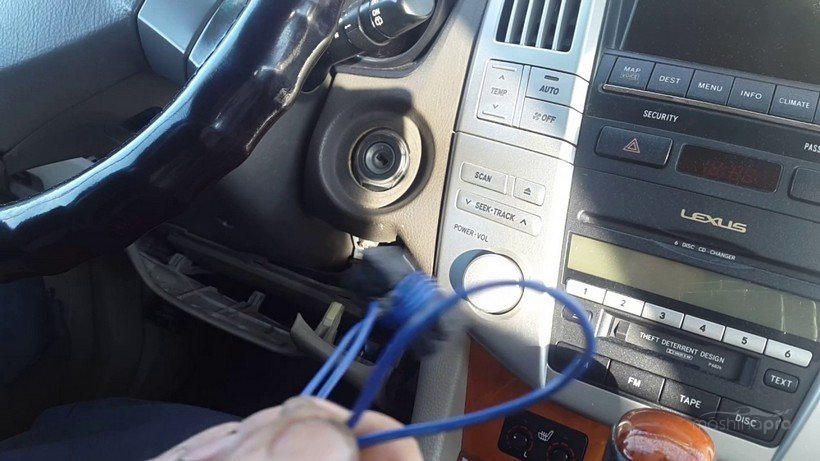

Полученную конструкцию устанавливают поверх замка зажигания.

Аналогичную конструкцию необходимо изготовить для запасного ключа. Впоследствии он прячется в машине. Подключение компонентов в системе происходит по следующей схеме:

В некоторых случаях это способ неприменим из-за небольшого пространства для монтажа обходчика иммобилайзера . Тогда необходимо воспользоваться альтернативными методами.

Что такое обходчик и для чего нужен?

Сделать возможным обход противоугонного комплекса допускается при наличии запасного ключа. Он либо его транспондерный элемент устанавливается в корпус блокиратора ДВС, после чего маскируется рядом с замком зажигания. Можно выбрать любое скрытное место в салоне машины. Во время дистанционного старта силового агрегата модуль обхода системы блокировки подаст сообщение на иммобилайзер о наличии ключа в авто. Последний сможет подтвердить команду пуска, в результате чего микропроцессорный блок сможет выполнить необходимую опцию.

Но при отсутствии запасного ключа для обхода системы блокировки можно использовать специальный модуль обхода. Это устройство представляет собой блок, устанавливающийся в корпус электронного модуля с противоугонной системой либо рядом с замком зажигания.

Внутри устройства располагается чип, который распознается иммобилайзером как оригинальный ключ . Наличие обходчика позволяет предотвратить блокировку мотора и реализовать функцию дистанционного пуска, если с ее настройкой возникли проблемы.

В каких случаях требуется использование запасного ключа?

У автовладельца не всегда есть возможность использования запасного ключа с чипом, причины могут быть следующими:

машина с установленным противоугонным комплексом находится в лизинге;
в соответствии с договором, запасной ключ должен быть у человека, на которого автомобиль оформлен юридически;
машина куплена в кредит;
в соответствии с кредитным договором покупатель обязан отдать один из ключей банку до момента, пока кредит не будет погашен;
похожая ситуация может произойти при оформлении договора страхования;
если возникнет страховая ситуация, то все ключи придется передать страховщику;
другие бытовые ситуации, когда на работе либо в семье пользуются обеими ключами.

Чтобы решить проблему, можно устанавливать и подключать систему бесключевого доступа на машину. Но для обхода системы блокировки без ключа надо уточнить, как функционирует сам блокиратор. Все устройства оборудуются специальными чипами независимо от марки и типа ключа. Этот элемент при функционировании всегда излучает RF-сигнал. В самом замке установлен модуль, который считывает импульс, он может распознавать конкретный транспондер, расположенный на штатном ключе.

Пользователь Олег legazoid рассказал о реализации опции автозапуска ДВС без обходчика блокиратора и дополнительного ключа.

Условия для правильной работы обходчика

Основные принципы, которые позволяют работать системе обхода после подсоединения устройства:

Правильный монтаж противоугонной установки. Если при монтаже допускаются ошибки, может возникнуть конфликт обходчика и системы блокировки.
Установка модуля блокировки мотора с транспондерным ключом, а также ретрансляционными модулями.
Монтаж и соединение антенного адаптера для системы обхода выполняется прямо на замке.
Для обеспечения работы импульс для удаленного пуска ДВС машины с коммуникатора противоугонной системы подается на микропроцессорный модуль.
Импульс, который получает устройство, ретранслируется и подается на блок системы обхода.
Обходчик подает сигнал на антенный модуль, вмонтированный рядом с замком.
С этого устройства он поступает на блок иммобилайзера. Эта процедура выполняется для согласования.
Микропроцессорное устройство управления ДВС выполняет подтверждение полученного импульса.
Противоугонный комплекс выполняет удаленный старт силового агрегата.
При функционировании устройства надо учесть, что на его работу влияют внешние факторы. Речь идет о высоких и низких температурах, они могут влиять на качество передачи высокочастотных импульсов.

Виды обходчиков

Все обходчики блокираторов ДВС можно условно разделить на две группы:

Соло устройства. Такие устройства предназначены для монтажа и программирования на конкретной модели автомобиля, оснащенного противоугонным комплексом. Переустановка обходчика на другую модель машины невозможна. Из основных достоинств можно выделить доступную стоимость, а также наличие дополнительных опций. К таковым относится возможность управления дверными замками и дверью багажного отсека.
Мультиустройства. Настройка и установка допускается на серию автомобилей от разных производителей. Мультиобходчики могут работать с различными вариантами противоугонных установок. К недостаткам относится высокая стоимость устройства и его монтажа.

Пользователь Кирилл Коломна представил описание нескольких вариантов модулей обхода блокираторов от бренда Старлайн.

Основная информация

Иммобилайзером называется электрическое устройство, которое лишает транспортное средство возможности запуска двигателя. Благодаря этому комплексу обеспечивается не только защита транспортного средства от угона, но и комфортность его использования. Но бывают случаи, когда возникает надобность обойти иммо. Следственно возникает вопрос о том, когда может возникать такая надобность. Ответ простой, иногда нужен обход иммо и чаще всего такая необходимость возникает в таких случаях:

При угоне транспортного средства;
При потере ключей или поломке штатного иммо;
При установлении автомобильной сигнализации с автозапуском.

При установлении на транспортное средство сигнализации с автозапуском необходим обход стандартной иммо на какое-то время, для данного запуска транспортного средства, а после этого сберегая все возможности стандартной защиты авто, для улучшения уровня защиты от угона и нормального функционирования систем, которые непосредственного с ним связаны. Обычно автолюбители пользуются несколькими методами установления и вот основные из них:

Обход иммобилайзера системы VATS;
Модуль обхода иммо системы RFID.

На сегодняшний момент существует пару типов обхода штатного иммобилайзера. При установлении обходчика обязательно учитывайте тип установленной системы запуска транспортного средства. Существуют такие типы запуска транспортного средства:

Система запуска авто при помощи ключа. В таком случае необходим обход наличия ключа в замке зажигания. Система запуска авто при помощи клавиши старта и стопа

В таком случае нужно осторожно выполнять подключение клавиши

На обе системы запуска транспортного средства можно устанавливать бесключевой обходчик штатного иммобилайзера. Вообще идеальный обход штатного иммобилайзера должен соответствовать определенным требованиям. Итак, обход должен соответствовать таким требованиям:

Руководство должно осуществляться автомобильной сигнализацией и иметь универсальную схему подключения;
Обход должен поддерживать максимальное количество моделей транспортных средств и марок автомобильных производителей;
Обход не должен отменять действия стандартного иммо. То есть функции иммо должны оставаться прежними для защиты от угона или незаконного проникновения в салон авто.
Сохранение стандартного иммо не должно мешать использованию каких-либо штатных ключей;
Обход должен иметь небольшую стоимость. Лучше всего если его стоимость будет меньше стоимости ключа с чипом.

Обходчик иммо для системы RFID

Если на вашем автомобиле установлена система RFID, то считывание происходит при помощи антенны чипа, которая располагается в ключе зажигания. Такой чип производит передачу сигнала маленькой мощности. обходчик иммобилайзера с представленной системой имеет элементарную схему подсоединения. Это стандартный удлинитель для определения чипа, с функцией вкл./выкл. За похожую функцию отвечает обходчик иммо или же оборудование, при помощи которого производится запуск двигателя автомобиля. Подсоединение блока обхода иммобилайзера дает возможность руководить включением и отключением.

Как проводится отключение иммобилайзера? Отключение иммобилайзера является более действенным методом, так как после этого владелец транспортного средства больше не столкнется с подобными проблемами. Обходчик иммо представляет собой небольшую коробку, в которой располагается считывающая антенна и реле. Именно в модуль обхода иммо помещается запасной ключ. Красный проводок необходимо подключать к +12 Вольтам, а черный к минусу. Дальше нужно выполнить проверку функционирования запуска автомобильного двигателя.

Обходчик иммо для системы VATS

Если на вашем автомобиле установлена система RFID, то обнаруживается сопротивление, подающее резистор, который встроен в ключ зажигания. Как проводится отключение иммобилайзера? Для этого вам нужно будет подсоединить обходчик к проводке системы VATS. Разрежьте один проводок и определите сопротивление резистора. Для этого вам нужно:

Установить мультиметр и омметр;
Установить ключ зажигания в расположение зажигания;
Подключить мультиметр и омметр.

Обратите внимание на то, что точность показаний должна округляться до двух знаков после запятой. Дальше необходимо подобрать нужный резистор

Для того чтобы включить обход подсоедините первый конец разрезанного провода к замкнутому контакту реле, а второй к общему контакту реле. Подключите резистор с одной стороны к разомкнутому контакту, а с другой к неразрезанному проводу. Подключите обмотку реле одним концом к +12 Вольтам, а другой к сигнализации. Таким образом, вы включите обходник иммобилайзера.

Обходчик иммобилайзера системы RFID

Все обходчики такого типа похожи по конструкции и схеме подключения. По сути это удлинитель для считывания ключа/чипа с возможностью включить и выключить этот удлинитель. За включение и отключение отвечает сигнализация или устройство осуществляющая непосредственно запуск двигателя автомобиля. Такой удлинитель даёт возможность спрятать ключ/чип поглубже от глаз и рук не добрых людей, что значительно повышает защиту автомобиля. Главным отличием обходчиков, является организация управления включением и отключением . В одном случае управление происходит по проводу минусовым потенциалом (при таком управлении есть опасность. что угонщик найдя блок сигнализации с эмитирует управление обходчиком и обойдет штатный иммобилайзер как это делает сигнализация) , а в другом случае, управление по проводу осуществляется кодовой посылкой, что более надежно защищает автомобиль от возможности угона (угонщик не сможет управлять обходчиком, даже если он добрался до установленной сигнализации с автозапуском) . Кодовый обходчик имеет Pandora и др.

Рассмотрим принцип работы простого обходчика иммобилайзера. Обходчик состоит из 2-х кольцевых антенн, встроенного реле и корпуса с разъемами и платой где все это размещено .При помощью двух кольцевых антенн, сигнал запроса иммобилайзера и ответ чипа на запрос транслируются туда и обратно. Одна из антенн расположена рядом со штатной антенной, а другая обвивает тело спрятанного ключа с чипом внутри обходчика

Очень важно, чтобы расстояние между штатной антенной RFID и антенной обходчика было минимальным. Реле служит для соединения этих антенн во время дистанционного запуска и разъединяет их по окончанию работы двигателя или срабатыванию сигнализации

Реле управляется двумя проводами, на одном присутствует напряжение +12В ( постоянное или при включении зажигания не принципиально), другой служит для управления минусовым потенциалом. Когда на обоих концах катушки реле есть напряжение, оно включается и своими контактами соединяет провода колец образуя замкнутый контур в котором идет энергоинформационный обмен. Схемы подключения обходчика представлена на рисунках Схема 1 и Схема 2.

Стандартное подключение Обходчика

Важно чтобы расстояние между штатной антенной RFID и антенной модуля BP-2 было минимальным.
Схема рекомендуется при слабом сигнале штатного транспондерного ключа. Отрежьте разъем на конце серых проводов и подключите серые провода в разрыв цепи антенны штатного иммобилизатора

Рамочная антенна модуля в этой схеме не используется.

Принцип работы обходчика

Для начала стоит разобраться с тем, что представляет собой иммобилайзер. По сути, это транспондеры или миниатюрные радиоприемники с чипами, которые призваны улавливать сигнал от штатного ключа. В системах иммобилайзера предусмотрена процедура идентификации ключа зажигания. То есть, даже если по геометрическим параметрам ключ будет подходить к замку, но его встроенный чип окажется несовместимым с ранее настроенным шифром транспондера или вовсе будет отсутствовать, то иммобилайзер не позволит включить двигатель.

Запрет логично срабатывает и в случаях, когда используется дистанционный автозапуск, поскольку не была произведена идентификация ключа и транспондера. В свою очередь, бесключевой обходчик иммобилайзера Starline заменяет собой чип штатного ключа, связанного с иммобилайзером, тем самым позволяя снять блокировку. В момент активации автозапуска модель автоматически через антенну посылает сигнал на чип транспондера. Поэтому и обходчиками такие устройства можно назвать лишь условно, они, скорее, действуют по другому принципу получения доступа к двигателю. Что касается самих иммобилайзеров, то в России чаще используют простейшие системы RFID, которые в отличие от американского стандарта VATS не требуют получения дополнительных сведений через идентификатор, что упрощает процедуру «обхода».

Обыкновенный обходчик штатных иммобилайзеров

Чтобы воплотить в реальность функции автоматических либо дистанционных запусков двигателя применяется особая техника, которая

известна под названием «обходчик штатных иммобилайзеров». В эту технику укладываем чип, который был извлечен из запасных ключей либо ключа целиком. Кроме того, вы можете сделать дубликат чипа ключа (ее стоимость составит не более 3000 рублей) либо можете оформить заказ на дополнительные ключи у официальных дилеров.

Обходчик иммобилайзера хранится глубоко в транспортном средстве и как-то его можно подключить к автосигнализации и к системам иммобилайзера машины. Считывание чипа имеет место лишь когда он запускается, когда имеется разрешение на автосигнализацию.

Основная информация

При угоне транспортного средства;
При потере ключей или поломке штатного иммо;
При установлении автомобильной сигнализации с автозапуском .

Обход иммобилайзера системы VATS;
Модуль обхода иммо системы RFID.

Система запуска авто при помощи ключа. В таком случае необходим обход наличия ключа в замке зажигания.
Система запуска авто при помощи клавиши старта и стопа

В таком случае нужно осторожно выполнять подключение клавиши.

Руководство должно осуществляться автомобильной сигнализацией и иметь универсальную схему подключения;
Обход должен поддерживать максимальное количество моделей транспортных средств и марок автомобильных производителей;
Обход не должен отменять действия стандартного иммо. То есть функции иммо должны оставаться прежними для защиты от угона или незаконного проникновения в салон авто.
Сохранение стандартного иммо не должно мешать использованию каких-либо штатных ключей;
Обход должен иметь небольшую стоимость. Лучше всего если его стоимость будет меньше стоимости ключа с чипом.

Установить мультиметр и омметр;
Установить ключ зажигания в расположение зажигания;
Подключить мультиметр и омметр.

Как отключить Immo

Много вопросов касается того, как отключить Иммо на Старлайн, если в этой опции больше нет необходимости. Сделайте следующие шаги:

Кликните и зафиксируйте кнопку 2 (на некоторых моделях охранных систем кнопку 3, например на b9) до появления двух сигналов. Сначала музыка, а потом короткий.

Обратите внимание на дисплей. На нем после появления двух сигналов внизу выделяется первая иконка с левой стороны

Кратковременными нажатиями кнопки 2 для движения в левую сторону (иногда 3) и 4 (в правую сторону) сместите курсор на нужное изображение.

Если стоит вопрос, как убрать Иммо на сигнализации Старлайн, жмите на кнопку 1 для подтверждения.

Если все сделано правильно, и вы смогли отключить опцию, машина должна дать два световых сигнала. Что касается брелка, на нем прозвучит одна мелодия и два коротких звука. После выхода из программирования иконки не подсвечивается. Этот говорит от том, что вам удалось отключить режим Иммо на Старлайн.

Если ничего не помогает, жмите сервисную кнопку.

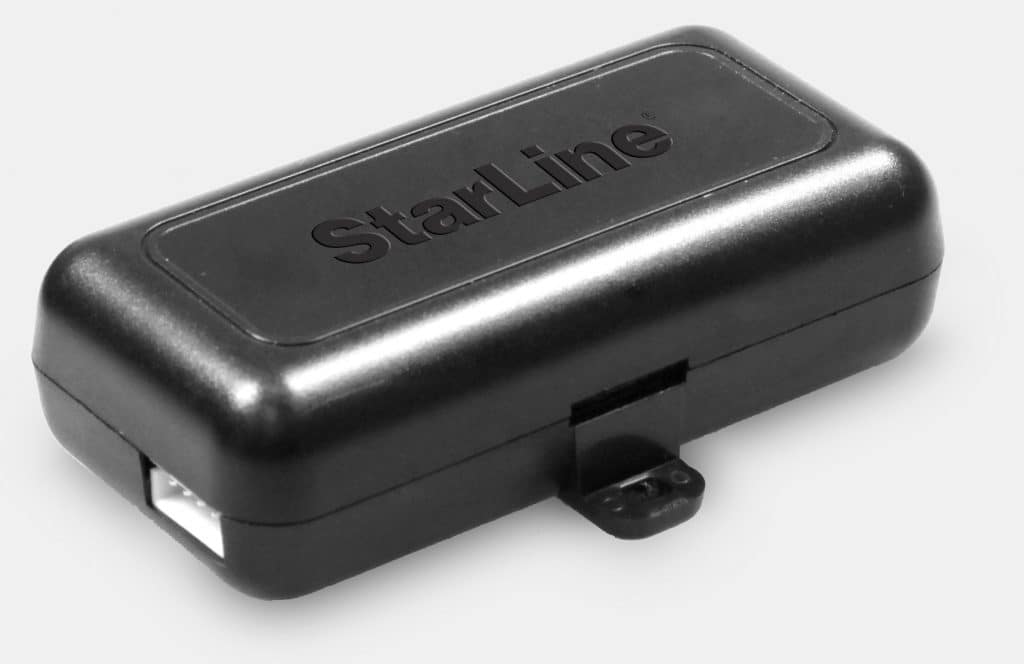

Как обойти иммобилайзер без ключа?

Бесключевой
способ — самый эффективный. Не нужно хранить в салоне автомобиля блок с
зашифрованным кодом. Самыми качественными считаются:

Starline FL;
Starline;
Fortin.

Эти хитроумные электронные устройства взаимодействуют с
контроллером, получающим команду регулирования в определенном формате именно от
охранного устройства. Обходчики подключаются к линии между системой управления
контроллера и охранным устройством. Команды от последнего он заменяет собственными
импульсами.

Подключение
бесключевого обходчика — сложная работа, которая производится в 2 этапа. Первый
раз он подключается для сбора информации. Потом его демонтируют и программируют
на базе собранных им сведений. После программирования устройство опять
устанавливается и передает сведения контроллеру и охранному устройству.

Так
действует Starline FL.
А вот Starline — это уже более современное устройство, в основе которой лежит
принципиально новое решение. Но все же абсолютным лидером является канадское
устройство Fortin. Оно подходит для автомобилей любых марок и может обходить
охранную систему без использования ключа разными способами.

Самостоятельное изготовление обходника

Если у вас нет возможности приобрести модуль обхода иммобилайзера, то его можно сделать своими руками. Для того чтобы сделать его своими руками вам понадобятся только три предмета, такие как:

Чип второго ключа;
Проволока;
Реле;

Также вам понадобится при изготовлении обходчика своими руками терпение для угадывания количества витков. С самого начала нужно изготовить катушку для замка зажигания и ключа с чипом, а после этого подсоединить их к реле. При изготовлении катушки для замка зажигания нужно намотать провод на стандартную катушку. Количество витков может колебаться от десяти до пятидесяти. Для изготовления катушки нужен цилиндрический предмет, диаметр которого немного больше замка зажигания. В качестве цилиндрического предмета можно воспользоваться скотчем. Итак, для изготовления катушки своими руками вам понадобится:

Скотч;
Изолента;
Трансформаторная проволока.

Теперь рассмотрим алгоритм изготовления катушки своими руками:

Отрежьте кусок изоленты, размер которой должен составлять около 15 сантиметров;
Намотайте изоленту на скотч, причем липкая сторона должна быть вверху;
Намотайте проводок поверх изоленты, сделав около десяти витков;
Немного надрежьте изоленту и заверните ее наверх;
Снимите изоленту и обрежьте лишнее;
Припаяйте к проводам проводку и обклейте ее изолентой.

Дальше нужно установить полученную катушку на замок зажигания. Для изготовления катушки для ключа нужно намотать проволоку на ключ, а количество витков должно находится в пределах от семи до двадцати. После этого обмотайте катушку изолентой и соберите всю конструкцию вместе.

Что такое обходчик иммобилайзера в автомобиле?

Чтобы
завести машину, нужен ключ. Поворотом ключа включается питание различных узлов
автомобиля. Стартерная цепь замыкается, мотор запускается — именно так было
раньше. Теперь автомобили оборудуют специальной защитой — иммобилайзером. Это
устройство, предотвращающее пуск мотора без оригинального ключа с чипом.
Работает так — при активации зажигания автомобильный компьютер считывает код с
электронного ключа с чипом. Авто заводится, только если код на ключе и в машине
совпадает.

Для
обмана такой системы предназначен обходчик иммобилайзера. Они имитирует ключ,
чтобы система смогла сопоставить коды пуска.
