Разновидности, преимущества, недостатки и особенности использования зарядных устройств орион

Линейка ЗУ

Прежде чем обзавестись зарядным устройством Орион, чтобы иметь возможность зарядить аккумулятор собственного автомобиля, нужно определиться с покупкой ЗУ.

Линейка производителя достаточно обширная, если изучить его актуальные каталоги. Причём подавляющее большинство зарядников представлены серией Вымпел. Моделей с названием Орион не так много.

Все ЗУ, предлагаемые российским производителем из Санкт-Петербурга, можно разделить на 2 категории. Это обычные зарядные устройства, а также зарядно-предпусковые. Только не путайте их ПЗУ.

Среди зарядно-предпусковых моделей потребители выделяют и активно приобретают такие модели:

  • Вымпел 56. Обладает номинальным напряжением 12 В и зарядным максимальным током до 20 А. Это даёт возможность заряжать АКБ ёмкостью даже 200 Ач, если брать в качестве тока заряда 10% от номинальной ёмкости. Состояние заряда отображено в виде светодиодного дисплея;
  • Вымпел 57. Здесь ток заряда тоже до 20 А, но номинальное напряжение 6 и 12 В. Это более универсальный аппарат. Имеет плавную регулировку выходных характеристик;
  • Вымпел 55. Оснащён дискретной регулировкой, можно выбирать напряжение в диапазоне 3, 4, 6, 7 и 12 В. Но ток заряда не превышает 15 А. Индикатор выполнен в виде ЖК дисплея;
  • Вымпел 50. Ток заряда 15 А, напряжение 6 и 12 В. Имеет плавную регулировку зарядного тока и переключатель напряжения. Индикатор в виде сегментного ЖК-дисплея;
  • Вымпел 47. Максимальный ток заряда тут 20 А, а номинальное напряжение 12 и 24 В. Подойдёт даже для зарядки АКБ грузовых автомобилей;
  • Вымпел 40. Аналог предыдущей модели. Единственным отличием является индикатор. Там ЖК-экран, а здесь простой стрелочный амперметр.

Разумеется, это далеко не весь модельный ряд зарядно-предпусковых устройств производства Орион. Есть также модели 30, 32 и 37. Все они обладают идентичными характеристиками в виде 12 В напряжения и 20 А тока. Обладают регулировками напряжения, предлагают индикаторы в виде сегментного экрана, либо же стрелочного амперметра.

Также богатым является и ассортимент классических зарядных устройств. Среди них стоит выделить такие:

  • Вымпел 18. Довольно простая модель, не имеющая регулировок. Индикатор в виде стрелочного вольтметра. Работает с номинальным напряжением 12 В и током заряда до 7 А. ЗУ Рассчитано на АКБ ёмкостью до 70 Ач;
  • Вымпел 20. Работает с напряжением 6 и 12 В. Ток заряда до 7 А. На корпусе стрелочный амперметр;
  • Модель 27. Та же серия, но только 12 В и 7 А. Имеются функция плавной регулировки тока и переключатель напряжения. Дисплей сегментный;
  • Вымпел 41. Предназначен для АКБ на 24 В, выдаёт ток заряда до 24 А.

Фаворитами в борьбе за звание лучших ПЗУ от Орион считаются такие модели:

  • Вымпел 70;
  • Вымпел 90;
  • Орион PW700;
  • Вымпел 95;
  • модели 60, 62, 64 и 66.

Отличные ПЗУ с хорошими характеристиками.

Конечно, предпочтение стоит отдавать более современным, функциональным моделям, обладающим всеми необходимыми характеристиками и возможностями.

Стоит отдельно добавить, что стоимость ЗУ, ЗПУ и ПЗУ от Орион сравнительно небольшая. Это одни из самых приемлемых устройств своей категории на российском рынке в плане соотношения цены и качества.

Как выполняется зарядка АКБ с помощью ЗУ Вымпел 30

На представленном примере вы сможете узнать, как зарядным устройством серии Вымпел можно самостоятельно зарядить севший аккумулятор своего автомобиля.

Представленная модель имеет компактные размеры, функциональную панель управления. Отличный выбор для новичка

И неважно, каким аккумулятором оснащается ваша машина, будь то необслуживаемый кальциевый или классический свинцово-кислотный с открытым доступом к банкам

По панели управления можно узнать такие моменты:

  • амперметр, встроенный в корпус, имеет стрелочную шкалу, диапазон которой от 0 до 20 А;
  • имеется переключатель выходного напряжения;
  • светодиод активации меняется в зависимости от напряжения: если 14,8 В, светодиод будет зелёным, при 16 В – жёлтым, а на 19 В – красным;
  • индикатор, указывающий на перегрев, на практике срабатывает крайне редко;
  • регулятор для выбора силы тока заряда.

Только правильный процесс зарядки обеспечит полноценное восстановление АКБ. В противном случае вы рискуете не только не восстановить батарею, но и спровоцировать целый ряд проблем.

В основном они случаются с теми, кто не придерживается техники безопасности и не соблюдает предусмотренную производителем инструкцию.

Используя ЗУ Вымпел, можно воспользоваться режимом автоматической или ручной зарядки. Также рассматриваемая модель Вымпел 30 имеет предпусковой режим и может использоваться в качестве источника тока

Важно заметить, что не все модели ЗУ производства Орион оснащены подобным функционалом. Потому выбрать зарядник нужно тщательно, изучая все его характеристики и возможности

Этап подготовки к зарядке

Прежде чем вы начнёте подавать напряжение для зарядки своего аккумулятора, необходимо выполнить несколько обязательных действий:

  • проверьте целостность кабеля;
  • не используйте ЗУ на открытом воздухе;
  • для зарядки лучше выбрать помещение, но с хорошей вентиляцией;
  • подключите ЗУ к розетке, не подключая при этом сам аккумулятор;
  • убедитесь, что зарядник работает, что можно определить по соответствующему индикатору на панели;
  • выключите ЗУ;
  • соедините ЗУ и АКБ;
  • сначала подключается плюсовая клемма, а только потом минус;
  • убедитесь, что сила тока выставлена на 0;
  • теперь можно подключать ЗУ к розетке.

Именно такая последовательность является правильной.

Автоматический режим

На практике подзарядить АКБ, когда у зарядного устройства имеется автоматический режим работы, достаточно просто.

Практически полностью автоматическая зарядка предусматривает выполнение нескольких действий. А именно:

  1. Подключите ЗУ и АКБ, согласно приведённой выше инструкции.
  2. Теперь нужно воспользоваться переключателем диапазонов и установить его в положение 14,8 В.
  3. Если у вас АКБ кальциевого типа, тогда для них требуется режим 16 В.
  4. Силу тока устанавливают по рекомендациям производителя аккумулятора. В большинстве случаев это 10% от номинальной ёмкости.
  5. По мере зарядки сила тока будет постепенно снижаться, после чего достигнет нулевого значения.
  6. Произойдёт автоматическое отключение.

При использовании автоматического режима зарядник и АКБ проходят 4 этапа работы:

  • подключение и выбор тока заряда;
  • сам процесс зарядки;
  • завершающая стадия;
  • буферный режим.

Ручной режим самый простой и удобный в реализации.

Ручной режим

В некоторых случаях актуальным становится вопрос о том, как зарядить АКБ в ручном режиме, используя ЗУ Вымпел.

При ручном режиме ориентируйтесь на следующие рекомендации:

  1. Выбирайте зарядный ток, исходя из рекомендаций изготовителя аккумулятора. Как и в предыдущем случае, это 10% от номинального значения. То есть при ёмкости 60 Ач, нужно выставлять ток заряда 6 А.
  2. Зарядку выполняют при постоянном токе либо по постоянному напряжению.
  3. Если это постоянный ток, тогда регулировка выполняется за счёт управления выпрямителями. Такой вариант не очень удобный, поскольку контролировать параметры зарядного тока придётся через каждые 1–2 часа.
  4. Оптимальным считается вариант комбинированного типа, на основе которого работают практически все ЗУ Вымпел.

В процессе ручной зарядки внимательно следите за тем, чтобы после старта работы ток резко не уменьшился. Если это произошло, то подобное явление указывает на сульфатацию пластин. Чтобы обеспечить обратный эффект, параметры зарядного тока нужно вручную уменьшить.

ПОРЯДОК РАБОТЫ

ЗАРЯД АККУМУЛЯТОРНОЙ БАТАРЕИ В АВТОМАТИЧЕСКОМ РЕЖИМЕ

Если в зарядном устройстве ОРИОН Вымпел-55 выбран профиль с параметрами заряда соответствующими типу заряжаемого аккумулятора, перейдите к подключению и заряду АКБ.

Выбор и настройка профиля

(З.У. должно быть отключено от аккумулятора)

1. Подключите предпусковое зарядное устройство Вымпел-55 к сети переменного тока. Включите переключатель СЕТЬ.

2. Выберите правильно настроенный профиль (перейдите к пункту 7) или измените профиль.

3. Выберите алгоритм заряда, (смотрите Рис. 2. График работы З.У. при заряде кислотных А.Б. в автоматическом режиме).

4. Установите напряжение в соответствии с таблицей или паспортом на А.Б.ПОСМОТРИТЕ МАКСИМАЛЬНО ДОПУСТИМОЕ НАПРЯЖЕНИЕ В КОНЦЕ ЗАРЯДА В ПАСПОРТЕ НА АККУМУЛЯТОРНУЮ БАТАРЕЮ.

Тип Аккумулятора WET аккумуляторы EFB
сурьмянистые серебряные некоторые
Напряжение в конце заряда 14,4-14,6 14,7-15,5 15,6-16,2 14,5-15,0
Тип Аккумулятора VRLA Щелочные А.Б.
AGM GEL
Long Life Deep Cycle
Напряжение в конце заряда 14,2-14,8 13,8-14,1 14,1-14,4 17,5-18,0

Рекомендуемые напряжения для автоматического заряда АКБ разных типов:
для 6-вольтовых кислотных АКБ …………………..7,5В
для 12-вольтовых кислотных АКБ в буферном режиме …13,8В
для 12-вольтовых кислотных лодочных и тяговых АКБ…14,4В
для 12-вольтовых кислотных автомобильных АКБ ….14,8-15В
для 12-вольтовых кальциевых АКБ, типаVARTA…………16В
для 12-вольтовых щелочных АКБ…………………….18В
для герметичных кислотных АКБ………….см. паспорт АКБ

5. Установите ток соответствующий типу и емкости заряжаемой батареи. (Общепринятые рекомендации 0,1 от емкости батареи).

6. При необходимости настройте таймер.

7. Отключите прибор от сети.

Подключение к аккумулятору и заряд в автоматическом режиме

Несоблюдение порядка подключения может привести к выходу зарядного устройства из строя или взрыву газов выделяемых аккумулятором. Подключение и отключение З.У. производить согласно требованию ГОСТ пункт 7.12 — “Клемму аккумулятора, IEC 60335-2-29-2012 не присоединенную к шасси, следует присоединять к зарядному устройству первой; другое присоединение должно быть сделано к шасси вдали от аккумулятора и топливной линии; затем зарядное устройство батарей присоединяют к питающей сети. После зарядки следует отсоединить зарядное устройство батарей от питающей сети; затем зарядное устройство разъединяют с шасси; затем — с аккумулятором”.

1. Подключите зажим З.У. с красным изолятором к (+) клемме аккумулятора.

2. Подключите зажим З.У. с черным изолятором к (-) клемме аккумулятора.

3. Подключите З.У. к сети переменного тока. Включите переключатель СЕТЬ.

Алгоритм начинает работать через после 50 секунд включения индикатора. При необходимости можно осуществить перезапуск алгоритма заряда, порядок описан в разделе. Управление зарядным устройством

4. Заряд аккумуляторной батареи будет проходить в автоматическом режиме током, установленным в профиле. (Рис. 2, на графике интервал II).

Изменение тока алгоритмов 4 и 5 (только для алгоритмов 4 и 5, Рис. 2, на графике интервал III). При достижении напряжения на аккумуляторе = Напр 2 происходит изменение тока на Ток 2.

Уменьшение тока (Рис. 2, на графике интервал IV). При достижении на А.Б. напряжения =Напр 1, ток автоматически изменяется по выбранному алгоритму заряда. Начало уменьшения силы выставленного тока говорит о достижении батареей 75-95% заряда. Для полного дозаряда А.Б. может потребоваться еще от получаса до нескольких часов (зависит от типа, емкости и технического состояния А.Б.).

Буферный режим (Рис. 2, на графике интервал V). В процессе дозаряда З.У. переходит в буферный режим, при котором саморазряд А.Б. компенсируется требующимся током заряда.Самопроизвольное уменьшение тока в начале заряда может свидетельствовать о наличии сульфатации пластин А.Б. Уменьшив ток, З.У. автоматически переходит в режим десульфатации А.Б. В зависимости от степени поражения пластин на десульфатацию может потребоваться от нескольких минут до нескольких часов. В процессе десульфатации ток постепенно автоматически возрастет до значения,выставленного тока.
Длительность работы в буферном режиме неограниченна, более того полезна для не новых батарей, так как после нескольких десятков часов большинство А.Б. улучшают и восстанавливают свои главные характеристики — внутреннее сопротивление и емкость.

5. По окончании заряда отключить З.У. от сети и снять зажимы. Рекомендуется протереть зажимы и провода влажной, а затем сухой ветошью для удаления попавшего электролита. Желательно после этого смазать зажимы любой авто смазкой для защиты от коррозии.

Зарядное устройство Вымпел – 265. Как зарядить аккумулятор автомобиля, сколько времени нужно заряжать аккумулятор, как расчитать силу тока необходимую для его зарядки. Всё очень ПРОСТО, даже для девочек !

Сегодня у меня не совсем обычная тема, сегодня я расскажу вам о зарядном устройстве для автомобильных аккумуляторов, и о том, как подзарядить севший аккум.

Машина сейчас совсем не роскошь, а удобство и экономия времени. Особенно это понимаешь, когда в семье появляется ребёнок.

Но удобство удобством, а за машинкой надо следить и уметь совершать нехитрые манипуляции по её обслуживанию. Не всегда под рукой есть знающий и умеющий мужчина, а многие девушки имеют авто не имея постоянного героя. К чему я клоню, к тому, что рано или поздно девушка сталкивается с необходимостью подзарядить аккумулятор.

Я впервые столкнулась с этой проблемой прошлой зимой, когда моя машина попросту не завелась утром. Меня это событие ввело в ступор, но нашлись знающие и умеющие люди, которые научили меня, как обходиться с аккумулятором самостоятельно.

Первое, что необходимо для подзарядки аккумулятора это зарядное устройство.

Зарядное устройство Вымпел – 265

Общие параметры

Максимальный ток заряда – 7 А

Минимальный ток заряда, 0.4 А

Предпусковая (форсированная) зарядка – нет

Автоматическое отключение зарядки – нет

Главное достоинство этого Зарядного устройства (ЗУ), что оно простое, автоматическое. Разобраться в нём легко. Сейчас я попробую рассказать, как им пользоваться.

Для того, чтобы начать заряжать аккум, необходимо подключить к нему ЗУ. Подсоединяем клеммы аккумулятора с ЗУ, соблюдая полярность. Красный провод – всегда плюс, на минус может идти черный или синий провод. Подсоединить очень просто с помощью крокодилов – принцип прищепки.

Если всё сделано правильно на ЗУ загорится зелёный индикатор «Сеть». Включаем в ЗУ в розетку.

Теперь надо выставить силу тока, с которой будет заряжаться аккумулятор. Рассчитать её очень просто , для этого надо знать емкость заряжаемой батареи, вся информация написана на аккум.

В моём случае ёмкость 45Ам/ч, для зарядки необходимо установить силу тока равную 1/10 емкости, т е 4, 5 А.

Крутим регулятор силы тока

и следим за шкалой слева, когда стрелочка установится на 4.5 А, останавливаемся.

Всё! Теперь, остаётся только ждать, пока зарядится батарея. Во время зарядки стрелочка амперметра будет постепенно падать, когда она упадёт до деления 0.5 А, ваш аккумулятор заряжен, но необходимо ещё подождать несколько часов, до его полной зарядки.

У меня стрелка амперметра начинает падать примерно через два часа после начала зарядки.

Чтобы зарядить полностью заряженный аккумулятор при расчёте выставленной силы тока 1/10, необходимо 10 часов. Я ставлю на ночь.

Аккумулятор и ЗУ в процессе зарядки не шумят, не нагреваются, видно только горящий зелёный индикатор и стрелку амперметра.

Для совсем продвинутых – после зарядки батареи, уровень заряда можно измерить мультиметром или вольтметром.

Плюсы и минусы этой модели

Плюсы

– автоматическая, минимум необходимого вмешательства

– есть шкала амперметра, можно следить за процессом зарядки

– можно регулировать силу тока зарядки

– безопасная, есть защита от замыкания и перегрева

– легкий , всего 850 гр

– ОТЛИЧНО справляется со своей работой

– во время работы не шумит

Минусы

– тонкие провода , идущие от ЗУ к крокодилам.

С помощью этого нехитрого прибора я научилась самостоятельно подзаряжать аккум своей машины, а такая необходимость время от времени возникает.

Вообще, существует мнение, что если вы ездите на машине не часто или на короткие дистанции, особенно зимой, т подзаряжать аккум необходимо раз в три месяца, чтобы он преждевременно не умер, а вы не остались перед закрытой машиной.

Спасибо всем, за внимание к моему отзыву

Как заряжать аккумулятор с помощью Вымпел 265

Заряжать аккумулятор с использованием этой модели ЗУ необходимо по следующей инструкции:

  • Установить регулировочную ручку в крайнее левое положение.
  • Зажимы зарядного устройства подключить к клеммам аккумулятора.
  • Подключить вилку сетевого провода в розетку с напряжением 220 В.
  • Повернуть регулятор влево до установления на индикаторе необходимой величины зарядного тока.

Максимальная сила тока, для безопасной зарядки АКБ не должна быть более 10% от ёмкости аккумулятора. Например, для восстановления заряда аккумулятора ёмкостью 55 А/ч необходимо установить уровень тока в 5,5 А.

Меры безопасности при зарядке

Зарядное устройство относится к техническим аппаратам повышенной опасности. Именно, поэтому необходимо точно рассчитать, сколько времени займет полная зарядка АКБ, чтобы вовремя отключить аппаратуру. Категорически запрещено заряжать АКБ в квартире или непроветриваемом помещении, особенно, если там долгое время находятся маленькие дети, поскольку при зарядке образуется смесь, неизбежно вызывающая взрыв.

Зарядное устройство для аккумулятора

В комнате, например на балконе или в гараже, обязательна замечательная вентиляция, для избавления автомобилиста от бед с накоплением водорода. Именно столько, сколько происходит процесс, категорически запрещено курить или резать металл при помощи болгарки, чтобы не произошло возгорание.

Влажность требуется оптимальная, а АКБ и ЗУ обязательно стоит максимально высушить. При процессе зарядки без снимания агрегата с автотранспортного средства обязательно следует отключать клеммы, чтобы не возникла искра, вызвав возгорание. Обязательно необходимо применять защитные очки и перчатки, а при попадании кислоты на открытые участки тела, промывать ее раствором соды.

Орион Вымпел 265: Инструкция и Как пользоваться

Зарядка автомобильного аккумулятора с помощью специальный устройств может потребоваться после продолжительной стоянки машины, а также в том случае, когда генератор не справляется с этой функцией. В точках розничной торговли автомобильными запчастями представлено большое количество приборов, работающих от сети 220 В, среди которых можно встретить ЗУ «Орион Вымпел 265». Об основных технических характеристиках этого устройства, а также о том, как правильно подключить его к аккумулятору, будет подробно рассказано в этой статье.

Заряжаем кальциевый автомобильный аккумулятор

Свежекупленный АКБ был сразу установлен в автомобиль и использовался на протяжении двух недель. Проверим, насколько он заряжен от автомобильного генераторе и действительно ли нужно заряжать данный тип столь высоким напряжением (16v).

Подопытный: WESTA RED 6ст-60 (о.п.) 640А, хоть и рекомендуется кальций заряжать током в 0.05 от ёмкости, не имея столько свободного времени выставим ток 5.5А. Напряжение — 16v. Есть мнение, что данным зарядным устройством нужно заряжать в два этапа. Первый — на напряжении 14.8v током 0.1 от ёмкости, затем уже до 16v в два раза меньшим. Я, к своему стыду, о нем узнал уже вовремя процесса зарядки, потому пренебрег им на первый раз.

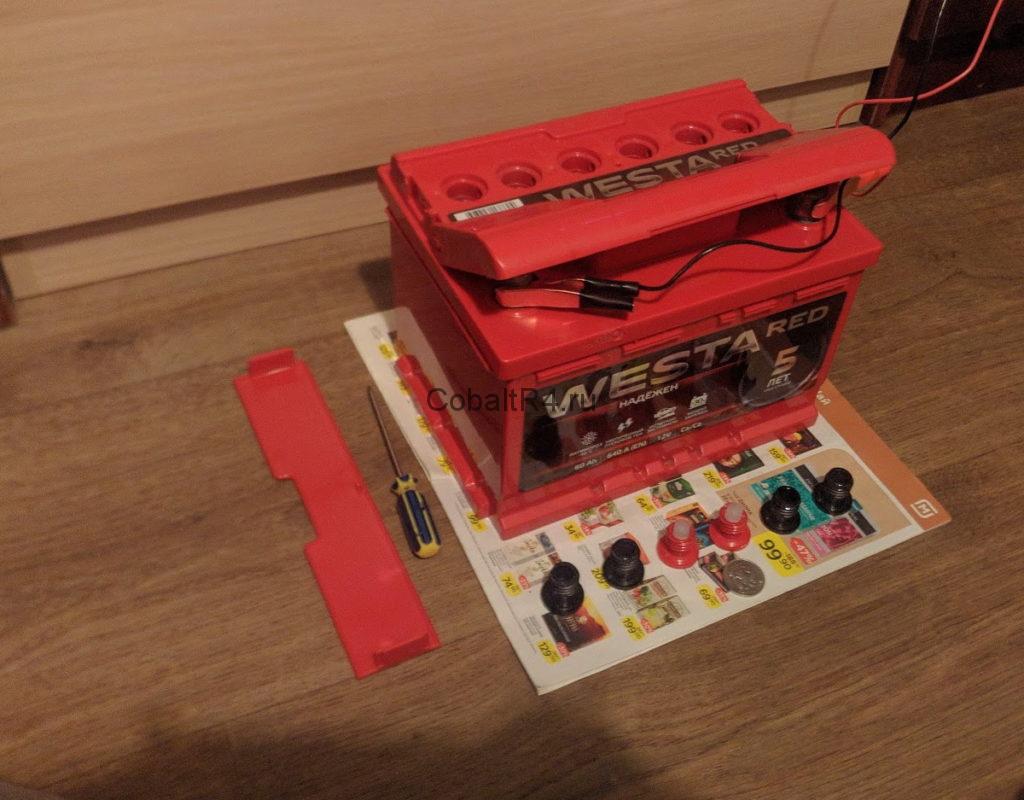

Накидываем крокодилы на клеммы АКБ, не забывая выкрутить пробки банок и подстелить под всё это безобразие газетку:

Пробки банок аккумулятора прекрасно откручиваются пятирублевой монетой (хотя данная процедура спорная, на всём протяжении зарядки особо бурного газовыделения не наблюдалось):

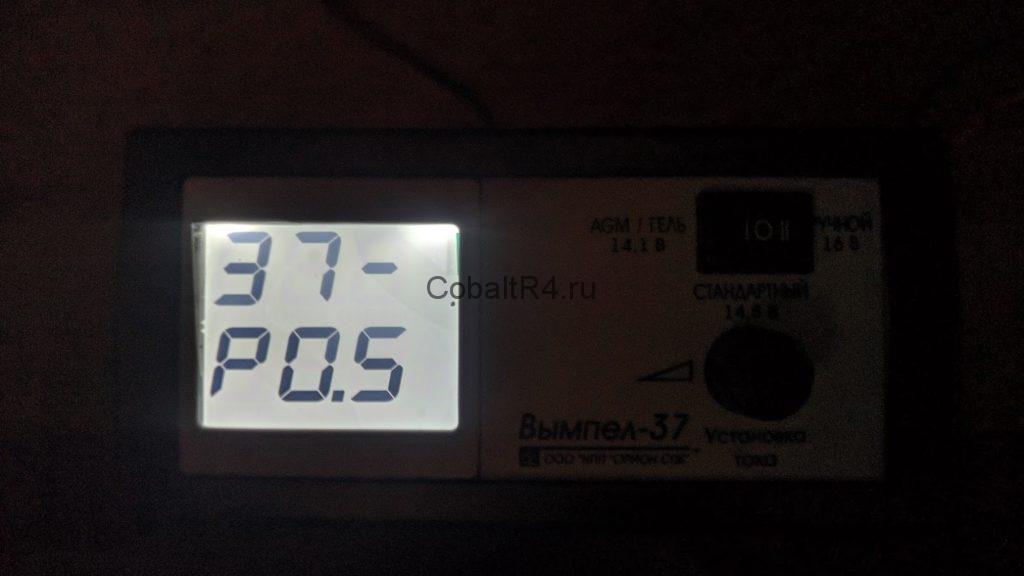

Включаем зарядное устройство в сеть 220v. На дисплее высветится модель (37) и версия прошивки (0.5):

Такая же версия прошивки была и на старых ревизиях этой модели, так что не факт, что логика заряда 16v претерпела какие-либо изменения.

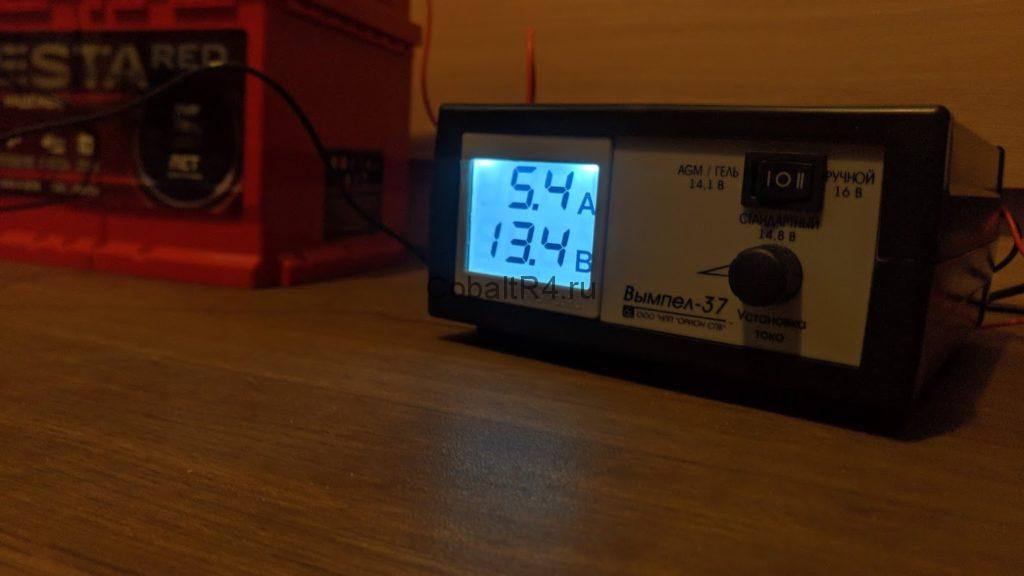

И через секунду после стартового экрана с версией начнется непосредственно процесс заряда:

Приблизительно раз в 30 секунд экран текущего тока и напряжения сменяется другим:

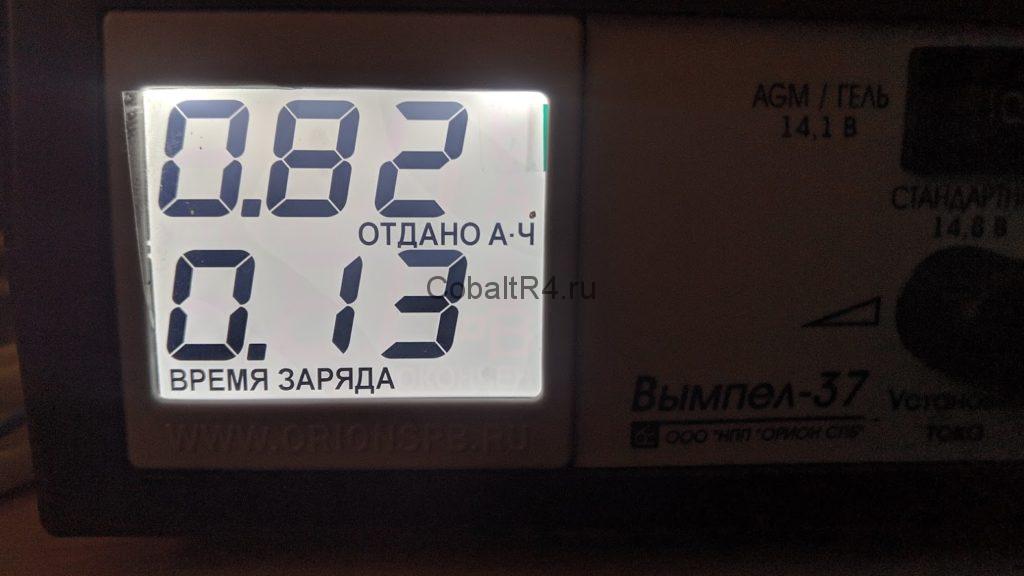

На нём отображается залитый (отданный в АКБ) объем в ампер/часах и время зарядки (0 часов 13 минут на фотографии).

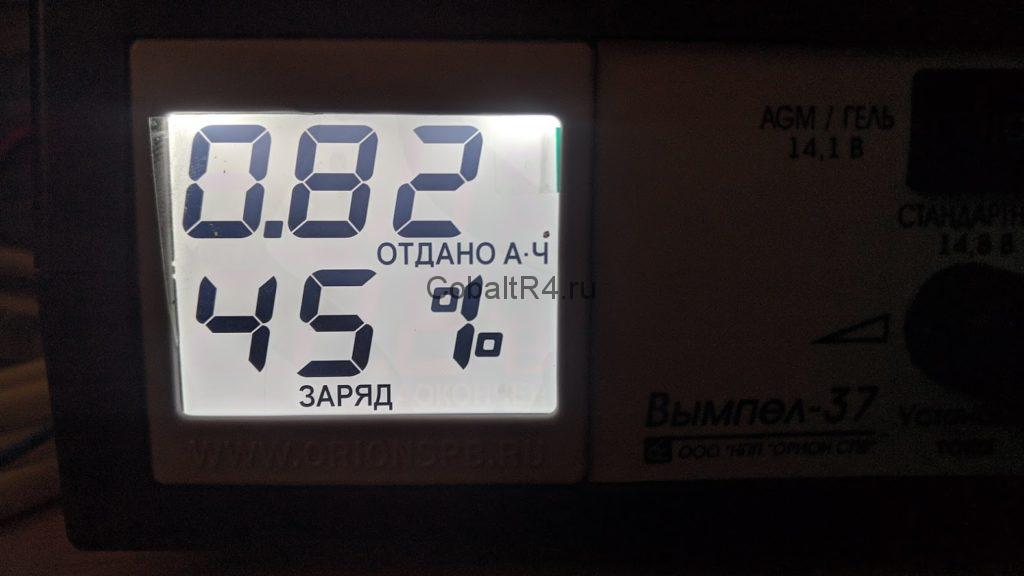

Через несколько секунд экран сменяется на другой:

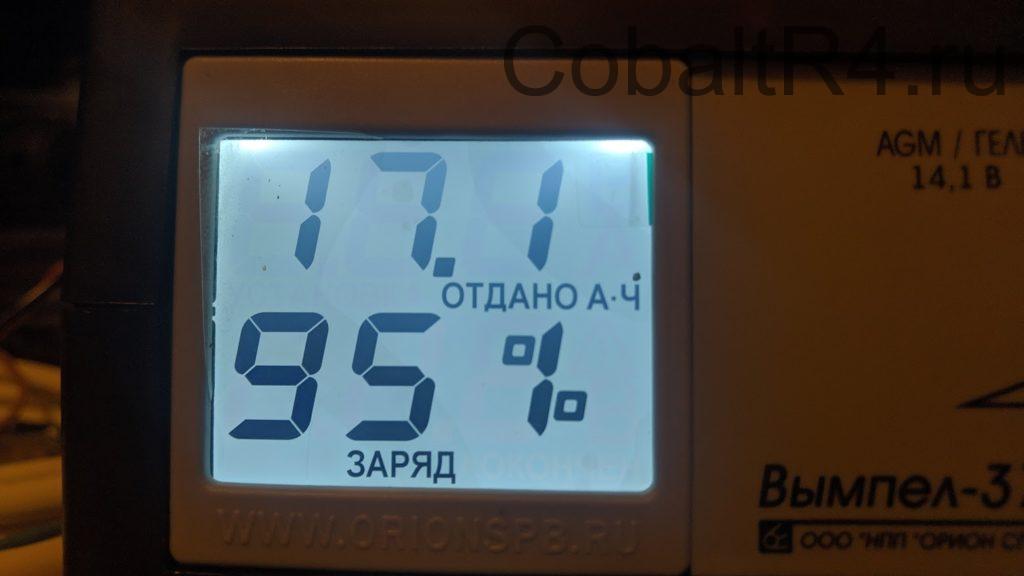

Тут мы уже наблюдаем приблизительный процент заряда. Скорее всего он берется банально по величине напряжения, потому доверять ему особо не стоит. Заряд в стартерных АКБ проверяется ареометром путём замера плотности электролита в банках.

По мере заряда напряжение на клеммах аккумулятора будет увеличиваться, а ток уменьшаться. Таким образом, ближе к выставленному напряжению ток уменьшился больше, чем в два раза:

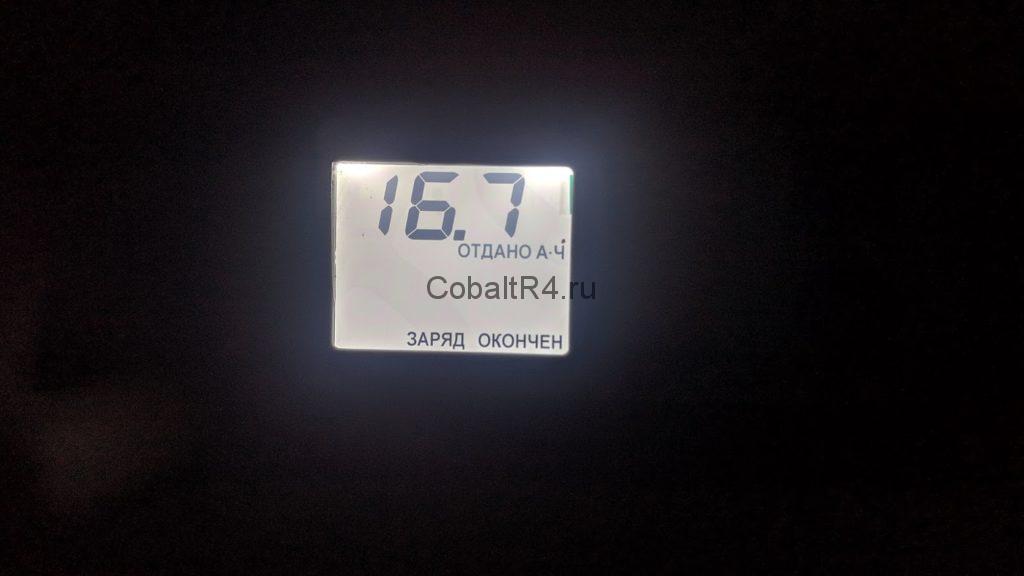

По итогу спустя 6 часов 17 минут высветилось заветное “Заряд окончен”:

Отдано при этом было 16.7 А·ч:

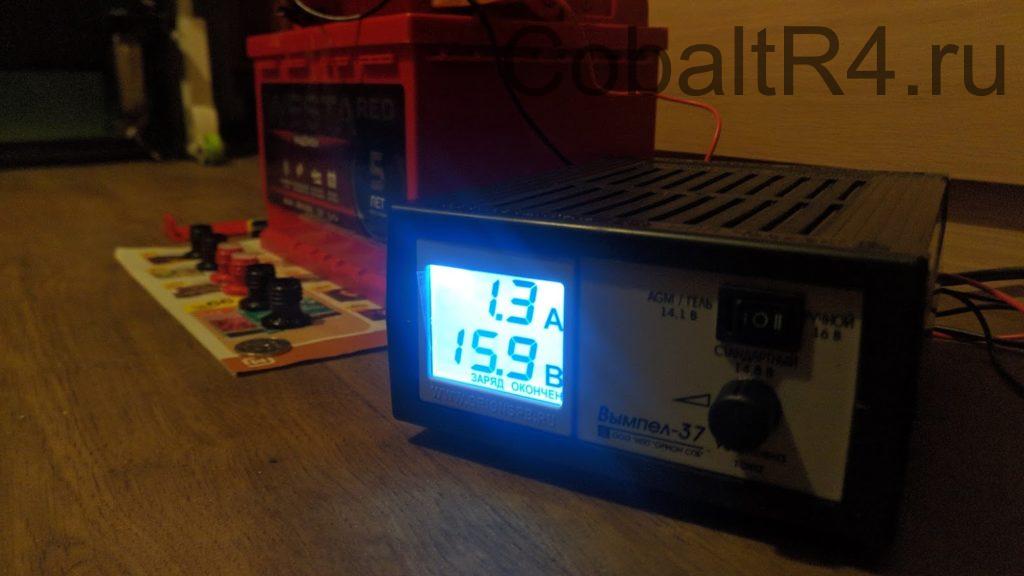

Вот только аккумулятор по прежнему продолжает брать 1.3 ампер тока в себя, что говорит о еще не оконченном заряде аккумулятора. Можно было бы продолжать держать в таком режиме, тем более учитывая, что буквально через 5 минут надпись о законченной зарядке исчезла и индикатор заряда по прежнему вернулся к 95 процентам:

Затем так же обратно в статус “Заряд окончен”. Скорее всего, это нормальное поведение зарядки на граничном напряжении между напругой АКБ и выставленным на зарядке.

Но новый аккумулятор не имеет смысла выдерживать на последнем цикле заряда — буферном. По сути он компенсирует ток саморазряда (естественно, речь не о моих 1.3 амперах) и может быть полезен только в случае старых АКБ — после нескольких десятков часов в таком режиме есть шанс, что аккумулятор улучшит и восстановит свои основные характеристики (сопротивление и ёмкость).

В любом случае, если верить счетчику отданных А·ч, мы имеем 17 из 60 указанной заводом ёмкости. И это подтверждает теорию, что Ca/Ca необходимо хотя бы периодически заряжать напряжением 16 вольт, на стандартных 14.8 толком ничего бы не залилось в АКБ.

Набросал приблизительную линейную диаграмму, собранную из периодически записанных показаний с дисплея:

ПОРЯДОК РАБОТЫ

ЗАРЯД АККУМУЛЯТОРА 12V В АВТОМАТИЧЕСКОМ РЕЖИМЕ


Несоблюдение порядка подключения может привести к выходу автоматического зарядно-предпускового устройства из строя или взрыву газов выделяемых аккумулятором. Подключение и отключение устройства зарядного производить согласно требованию ГОСТ IEC 60335-2-29-2012 пункт 7.12 — “Клемму аккумулятора, не присоединенную к шасси, следует присоединять к зарядному устройству первой; другое присоединение должно быть сделано к шасси вдали от аккумулятора и топливной линии; затем зарядное устройство батарей присоединяют к питающей сети. После зарядки следует отсоединить зарядное устройство батарей от питающей сети; затем зарядное устройство разъединяют с шасси; затем — с аккумулятором”.

1. Заряд 12В АКБ в автоматическом режиме. Установить переключатель в положение Авто/Кисл.

2. Подключить зажимы зарядного устройства к клеммам аккумулятора, строго соблюдая полярность. Плюсу соответствует красный, либо светлый цвет маркировки зажима. Минусу — черный, либо тёмный цвет маркировки зажима.

3. Установить регулятор силы тока в крайнее левое положение (минимальный ток).

4. Подключить З.У. к сети переменного тока.

5. Установка тока (на графике интервал I). Вращая регулятор
силы тока, установить требуемый ток заряда.

Сила тока устанавливается регулятором плавно. Поэтому, даже с дискретным светодиодным амперметром вы можете установить желаемую силу тока, запомнив в каких положениях регулятора начинают светиться светодиоды и установив регулятор в промежуточное положение. Максимальный ток
устанавливается поворотом регулятора вправо до упора. Рекомендована установка зарядного тока на уровне 0,1 от емкости АКБ.

Заряд аккумуляторной батареи будет проходить в автоматическом режиме током, установленным ручкой регулировки (на графике интервал II). При достижении на А.Б. напряжения, равного 15В, ток автоматически уменьшается. При этом регулятор силы зарядного тока не позволяет выставить ток больший, чем задает схема автоматики.

Уменьшение тока (на графике интервал III). Начало уменьшения силы выставленного тока говорит о достижении
батареей 75-95% заряда. Для полного дозаряда батареи может потребоваться еще от получаса до нескольких часов (зависит от типа, емкости и технического состояния А.Б.).

Буферный режим (на графике интервал IV). В процессе окончания заряда автоматическое зарядное устройство Орион — 320 / 270 переходит в буферный режим, при котором саморазряд аккумуляторной батареи компенсируется требующимся током заряда.


(Самопроизвольное уменьшение тока в начале заряда может свидетельствовать о наличии сульфатации пластин батареи. Уменьшив ток, З.У. автоматически переходит в режим десульфатации АКБ. В зависимости от степени поражения пластин на десульфатацию может потребоваться от нескольких минут до нескольких часов. В процессе десульфатации ток постепенно автоматически возрастет до значения, выставленного регулятором тока.

Длительность работы в буферном режиме неограничена, более того, полезна для не новых батарей, так как после нескольких десятков часов большинство А.Б. улучшают и восстанавливают свои главные характеристики — внутреннее сопротивление и емкость.

График работы предпускового зарядного устройства Орион при заряде батареи в автоматическом режиме

Как заряжать аккумулятор с помощью Вымпел 27

Зарядное устройство Вымпел 27 можно использовать в автоматическом режиме либо установить постоянные характеристики тока и напряжения. В первом случае, осуществляется более безопасное восстановление заряда. Прибор самостоятельно  снизит величину тока после достижения заранее заданных параметров.

При использовании устройства в  неавтоматическом режиме потребуется постоянного контролировать уровень заряда, чтобы не допустить чрезмерного нагрева батареи. Далее будет приведёна последовательность действий при использовании прибора в различных режимах.

 В автоматическом режиме

В автоматическом режиме АКБ заряжается по следующей инструкции:

  • Включить прибор в сеть.
  • Установить напряжение согласно типу вашего АКБ (о них описано чуть выше в разделе «Обзор устройства»).
  • Выбрать необходимую для эффективного заряда АКБ величину силы тока (10% от емкость АКБ, то есть если емкость 50 А/ч, то сила тока должна быть 5 Ампер).
  • Отключить прибор от сети.
  • Подключить зажимы ЗУ к клеммам аккумулятора, соблюдая полярность.
  • Снова включить прибор в сеть 220 В.

После того как устройство снова будет подключено к электрической розетке, на клеммы аккумулятора будет подаваться электрические ток, параметры которого были установлены на этапе настройки прибора. Когда аккумулятор полностью зарядится, электронный блок автоматически уменьшит силу тока, поэтому даже при длительной работе ЗУ не будет происходить перезаряда АКБ.

В неавтоматическом режиме

При работе устройства в этом режиме, человек полностью отвечает за результативность заряда батареи. То есть, характеристики напряжения и силы тока будут сохраняться с первых минут работы прибора, до тех пор, когда ЗУ не будет отключено от сети 220 В, либо сила тока не будет уменьшена вручную до безопасного уровня.

Алгоритм действий при использовании неавтоматического режима практически полностью идентичен автоматическому варианту работы устройства, но в процессе предварительной настройки прибора потребуется установить ток заряда больший, чем рекомендуется заводом-изготовителем для конкретной модели аккумулятора.

УСТРОЙСТВО ИЗДЕЛИЯ

Конструктивно автоматическое зарядное устройство выполнено в пластмассовом корпусе, имеющем жалюзи для вентиляции.

На передней панели НПП Орион-265, НПП Орион-325, расположены:

1 — Шкала амперметра 2 — Светодиод включения 3 — Индикация перегрева, светодиод с обозначением — Т С является индикатором срабатывания защиты от перегрева 4 — Регулятор силы зарядного тока.

На передней панели НПП Орион-260 расположены:

1 — Светодиодная шкала амперметра, начало загорания светодиода соответствует значению тока указанному на шкале 2 — Светодиод включения 3 — Индикация перегрева, светодиод с обозначением — 3/Т одновременно является индикатором срабатывания защиты от перегрева 4 — Регулятор силы зарядного тока.

Сетевой шнур и выходные провода с зажимами уложены в задний отсек корпуса.

Электронная схема зарядного устройства представляет собой двухтактный высоковольтный высокочастотный преобразователь с широтно-импульсной модуляцией, со схемой управления, содержащей две цепи обратной связи по выходному току и напряжению.

Такое построение силовой части обеспечивает высокий КПД в широком диапазоне питающих напряжений, практически идеальные выходные характеристики генератора тока и генератора напряжения, надёжную гальваническую развязку, а также высокие удельные массогабаритные и мощностные характеристики.

Для индикации протекающего зарядного тока используется амперметр. Для защиты силовой части от перегрева применены микровентилятор (в модели НПП Орион-325) и схема ограничения выходного тока. Эта схема автоматически уменьшает выходной ток при повышении температуры внутри корпуса выше нормы. При этом ручная регулировка силы тока не позволяет выставить ток, больший, чем задаёт схема ограничения. При восстановлении нормального температурного режима диапазон ручной регулировки восстанавливается.

Трудности выбора зарядного устройства

Выбирать из ассортимента особо не приходится. Есть два варианта: китайцы и отечественные производители. У китайцев импульсное автоматическое зарядное устройство можно купить буквально за 800 рублей. И по-началу, не разобравшись в вопросе типов автомобильных аккумуляторов, я и намеревался так поступить. Но позже выяснилось, что подобные ЗУ по старинке заряжают током ~14v, что не совсем соответствует требованиям по зарядке кальциевых АКБ. Плюс одному Богу известно, какая кривая тока используется в их изделиях.

Второй вариант: отечественные производители. Среди них приглянулся питерский Вымпел, ранее известный как Орион. Ранее у меня был опыт владения орионовской зарядкой, как и многих, кстати, отрицательный. Всему виной оказался тот факт, что зарядные устройства этого производителя часто подделывают, а продажи левых изделий были замечены даже в федеральных гипермаркетах. Но эта проблема решаема, достаточно найти магазин со статусом “официального дилера”:


Например, такой.

Внимательно изучив форум производителя, а так же сторонние тематические форумы (в частности, на оил-клабе очень хорошая дискуссия по этим зарядным), пришел к выводу, что устройство весьма достойное, если не нарваться на подделку. Из объективных минусов встречается перегрев с дальнейшим выходом из строя, но происходит это в случае незакрепленной термопары на радиаторе, и, соответственно, не включается вентилятор охлаждения.

Вымпел предлагает большой выбор ЗУ, как эконом-варианты лишь бы зарядить так и довольно таки профессиональные приборы. Эконом у меня уже был, на котором аналоговый амперметр и из регулировок лишь ток, захотелось взять что-нибудь более веселое. Другим требованием являлось работа в режиме блока-питания (запитывать 12вольтовый маслонасос для замены масла в двигателе через щуп), что тоже поддерживается не каждой их моделью.

Таким образом, выбор стоял среди моделей Вымпел-27 и Вымпел-37. Визуально и по функционалу они идентичны, отличие только в максимальном токе. У первого — всего лишь 7 ампер, у второго — 20 ампер. Учитывая мое требование работать в режиме блока питания и отзывы людей на форумах, что по току нужно брать с запасом, т.к. эти максимальные значения в ТТХ зарядных устройств указаны на краткосрочную работу (на длительном срабатывает защита или того хуже — выход из строя) выбор пал на старшую модель.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Master Plus
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
