Открывание багажника с брелка на сигнализации томагавк

Плюсы и минусы противоугонной системы

Как и любое другое устройство, у защитной системы Tomahawk есть свои преимущества и недостатки.

Начнем с достоинств:

Согласно отзывам потребителей, автолюбителям нравится функция, благодаря которой человек всегда может знать температуру за окном.
И главный, и резервный брелок в целом работают нормально, обычно сбоев в их работе не наблюдается.
Противоугонная система по факту хорошо функционирует в разное время года, в том числе и в сильные морозы.
Если вы переживаете за свою машину, то можете настроить датчик удара так, чтобы он срабатывал даже на мимо проходящих кошек.

Монтаж сигнализации и ее настройка требует определенный знаний. Если вы не сталкивались с установкой таких систем, то первый раз сделать все самостоятельно у вас вряд ли выйдет.
На практике основной брелок работает хорошо, но не долго. Часто автомобилисты уже через полгода вынуждены ремонтировать или менять устройства.
Если вы живете в спальном районе или рядом с вами много высотных зданий, то радиус работы брелока может быть снижен до 500 метров.

Что необходимо знать о монтаже сигнализации Tomahawk — смотрите на видео (автор видео — Василий Пупкин).

https://youtube.com/watch?v=urU4JPpfn5o

Автопостановка и автоперепостановка в режим охраны, Режим иммобилайзера, Снятие с охраны

Автопостановка и автоперепостановка в охрану, Функция иммобилайзера, Tomahawk tw-901 о

Текст

кнопку ((¡к 1 раз. Парковочные огни вспыхнут 1 раз, подтверждая вход в режим охраны, двери закроются. На дисплее брелока-пейджера

отобразятся иконки и ^.

Также Вы можете включать и выключать этот режим в то время, когда

а/м находится в режиме охраны.

6. Автопостановка и автоперепостановка

в режим охраны

Если функция автопостановки активирована, то: при выключенном

зажигании, после закрытия всех дверей а/м система оповестит

владельца 1 длинным “ЧИРПом”, и через 10 сек. включит режим охраны (см. таблицу программирования).

Функция автоперепостановки всегда активируется в случае если в

а/м, после снятия с охраны, не открывалась ни одна из дверей в течение 30-ти сек. система автоматически включит режим охраны.

7. Режим иммобилайзера

TOMAHAWK TW-901 о

Режим иммобилайзера активируется автоматически спустя 30 сек.

после выключения зажигания (см. таблицу программирования).

Светодиодный индикатор в этом режиме горит постоянно. В этом режиме запуск двигателя при помощи ключа зажигания невозможен.

Для выхода из режима иммобилайзера нажмите кн. g 1 раз или

выключите зажигание и нажмите кн. OVERRIDE 1 раз.

8. Снятие с охраны

Для того, чтобы снять а/м с охраны необходимо нажать кнопку Q

1 раз. Парковочные огни вспыхнут 2 раза, сирена издаст 2 «ЧИРПа” (если

система не находится в режиме охраны с отключением сирены),

подтверждая снятие а/м с охраны, двери откроются, салонное

освещение включится (если подключено). На дисплее брелока-

пейджера отобразится иконка

9. Открывание/закрывание дверей при

заведенном двигателе

Если двигатель а/м заведен от ключа зажигания, то кнопкой Q Вы

Как быть, если на Старлайн А91 постоянно показывает открытый багажник

Некоторые владельцы сигнализации Starline А91 сталкиваются с проблемой, когда значок открытого багажника горит даже после его закрытия. При отмыкании заднего отсека, сигнализация снимает охрану и дополнительно отключает датчик удара. Соответственно, открытие багажника является событием, заслуживающим индикации. А вот закрытие двери в момент, когда автомобиль не под охраной – нет. Обновление данных происходит автоматически, но сделать это можно и вручную. Чтобы индикация открытия багажника пропала с экрана после закрытия крышки, необходимо нажать кнопку «*».

Всем привет!

Увидел давно еще видео на форуме по спектре, где крышка багажника открывалась сама, да еще и с брелка сигнализации, очень захотелось сделать также у себя. Стал более основательно изучать данный вопрос, и оказалось, что вариантов реализации достаточно много, но различались они не существенно. Хочу поведать как я справился с этой задачей.

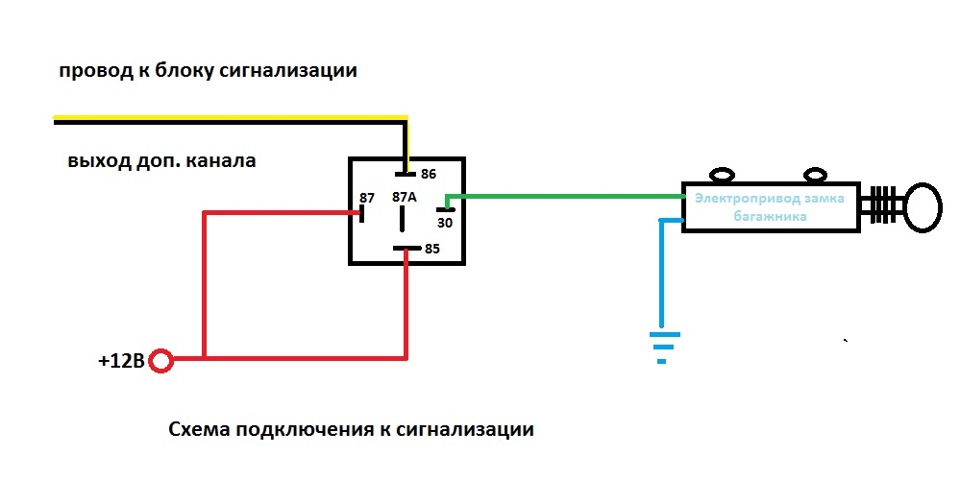

ЧТО ПОНАДОБИТСЯ:1)Привод замка багажника или активатор от сигнализации; 2)Обычное 4х5ти-контактное реле; 3)Пару метров провода и клеммы. 4)Две пружины от вилки сцепления ВАЗ-классикиПРИСТУПАЕМ К РАБОТЕ:1) Приобрел в автоэлектронике специальный «привод замка багажника», который является ни чем иным, как обычным соленоидом.

Многие ставят обычный активатор для сигнализаций, у него есть как свои плюсы, так и минусы. К плюсам можно отнести малый вес, а к минусам то, что сам по себе без доработки (установки пружины) активатор не возвращается в исходное положение и багажник может не закрыться.

Кнопки брелка

Назначение кнопок слева направо и снизу вверх:

включение и отключение системы – 01;
дистанционный запуск – 02;
управление замком багажника – 03;
беззвучный режим или дополнительные каналы – 04;
включение подсветки дисплея или настройки параметров на брелке – 05.

Для управления могут использоваться кратковременные или длительные нажатия на отдельные кнопки, а также сочетания клавиш. Вся информация имеется в таблицах инструкции для программирования.

Запасной или дополнительный брелок сигнализации Томагавк TW-9010 может использоваться только в качестве управления охранной системой. Для настройки применяется основной пульт.

Назначение и активация опции Valet

Что такое режим Valet и как ним пользоваться, рассмотрим далее. По своей сути, эта функция является сервисной опцией системы автомобильной сигнализации. Она позволяет временно отключить все охранные возможности сигнализации. Его активация уместна, если автомобиль отправлен на СТО или автосервис.

Пуск режима состоит из следующих операций:

Следует сесть в машину, включит и выключить зажигание, потратив на это несколько секунд;
В салоне нужно нажать на 2 секунды кнопочный выключатель Valet;
Вышеуказанное действие выполняется, через 10 сек после выключения зажигания;
Охранная сигнализация среагирует одним коротким писком, загорится СИД (сигнальный индикатор), подтверждая, что сигнализация переведена в выбранный режим;
При нахождении охранного устройства автомобиля стабильно в режиме «Валет», используя замок зажигания, вы будете слышать 2 напоминающих сигнала.

На большинстве моделей современных сигнализаций предусмотрена активация рассматриваемой функции дистанционно. Для этого необходимо выполнить следующие манипуляции:

Убедиться, что система не переведена в режим охраны, тревоги или антиограбления;
Далее, сев в авто, нужно зажигание кратковременно активировать и выключить;
По истечении 10 секунд необходимо удерживать на пульте одновременно кнопки с обозначением открытого замочка и динамика (10 сек);
Охранная система отзовется краткой сиреной, СИД загорится (система перешла в режим Valet).

Что делать, если на Старлайн А91 не открывается багажник

Иногда система может сбоить и доставлять хлопот своему владельцу. Если отделение не открывается после нажатия третьей клавиши длительно и первой коротко, то следует проверить несколько деталей.

Во-первых – батарейку самого пульта. Из-за слабого заряда сигнал может просто не доходить или доходить с искажением к центральному блоку сигнализации. Из-за этого команда попросту выполняется некорректно. Также необходимо протестировать аккумулятор авто. Возможно, его заряд слишком мал для реализации задачи.

Во-вторых, нужно проинспектировать механизм замка багажника. Есть вероятность, что причина не в электрической, а в механической части и дверь не открывается из-за этого. Также следует проверить исправность датчика положения крышки багажника и при необходимости провести его регулировку.

В-третьих, проверить правильность подключения, которая описана выше. Реле должно обязательно быть с диодом, а сам диод – развернут правильной стороной. Желательно прозвонить провода соединения (желто-черный и красный) чтобы проверить их на разрыв.

В-четвертых, проанализировать состояние прошивки сигнализации. Не всегда последняя версия прошивки корректно взаимодействует с замком багажника и дополнительными функциями. В этом случае помогает откат на более ранние версии.

Подключение датчика багажника

Датчик удара лучше закрепить при помощи стяжки или двухстороннего скотча. Затем монтируется концевик капота.

Тип коробки так же настраивается, отдельно от других параметров. Круглосуточная работа устройства, которая дает возможность расслабиться ночью и не переживать об угоне или повреждении автомобиля.

Чувствительность прибора следует увеличивать плавно, регулярно проверяя порог срабатывания. Далее проводки от концевика и сирены следует подключить к проводке вашего авто, поэтому вам потребуется завести их в салон. Эта функция требует дополнительного подключения при установке. VIP-модель сигнализации является наиболее комфортной для водителя. Парковочные огни вспыхнут 3 раза, сирена издаст 3 «ЧИРПа». Для отключения функции ежедневного автозапуска необходимо нажать кнопки и. Самым распространенным методом защиты подвижного имущества является установка сигнализации. Нажмите кнопку для снятия с охраны и открывания водительской двери. Режимы тревоги При срабатывании предупредительной зоны датчика удара слабый удар , парковочные огни вспыхивают 6 раз, сирена издает 3 «ЧИРПа».

Установка датчика открытия капота Зачастую горн крепится на любой болт крепления тросика газа. Исходя из имеющегося бюджета и пожеланий, можно рассмотреть эконом варианты, системы среднего или элитного класса. Перед автовладельцем встаёт вопрос о защите машины. Сразу пользователь найдёт четыре провода, которые идут от разъёма модуля БСК. Затем монтируется концевик капота.

Чтобы понять, когда больше не нужно увеличивать чувствительность, периодически постукивайте кулаком по автомобилю. Найдите место для датчика удара. При срабатывании какой-либо другой зоны, система включит режим тревоги на 30 сек. Но паять необходимо силовые шнуры. Свободный ход штока концевого переключателя должен составить не менее 5 мм.

Но почасовой старт двигателя легче всего запустить, когда брелки Tomahawk всё-таки есть. После того, как датчик капота установлен, начинаем делать отвод с фишкой подключения, это делается для того, чтобы позже можно было подсоединить его к датчику температуры. Возможно, возникли проблемы с подключением. Найден совершенно простой способ сократить расход топлива! Центральный замок. Подключение центрального замка.

Технические характеристики

Технические параметры оборудования серии 9010:

потребляемый ток — до 15 мА;
напряжение в цепях питания — 12 В;
радиус действия пультов — до 200 м;
коммутируемый ток (зависит от цепи) — до 40 А.

Модификация TW

Комплекс Томагавк TW-9010 оснащается внешним индикатором состояния, который монтируется на панели приборов. Блок оборудован разъемами, выведенными на боковые части корпуса. Для коммутации приемопередающего устройства применен штекер с 5 контактами.

Модификация TZ

Сигнализация Tomahawk TZ-9010 пришла на смену серии TW. Изделие характеризуется уменьшенным процессорным блоком (за счет внедрения иной элементной базы), технические параметры не отличаются от предыдущей модели. Контрольный диод интегрирован в приемник сигналов, оснащенный 6-контактной колодкой. Разъемы на корпусе блока размещены по одной стороне.

Как запрограммировать важные опции

Перед использованием противоугонной системы в коммуникатор необходимо установить рабочую батарейку. Монтаж источника питания производится в специальный отсек, скрытый за задней крышкой. При установке надо учитывать полярность. После извлечения старой и установлении новой батарейки пользователь должен нажать на пульте кнопку с индикатором открытого багажника.

Программирование брелока

Использование всех функций автосигнализации Томагавк 9010 возможно только после привязки коммуникатора к блоку управления.

Процедура программирования брелока выполняется так:

Ключ вставляется в замок зажигания и прокручивается, чтобы активировать положение «АСС». Двигатель автомобиля не заводится.
Кнопка для входа в аварийный режим обслуживания «Override» зажимается и удерживается в течение нескольких секунд. Отпустить клавишу можно после того, как сирена сигнализации сработает четырьмя звуковыми сигналами.
Затем зажимаются и удерживаются кнопки на брелоке в виде открытого багажника и перечеркнутого рупора. В подтверждение привязки сработает сирена. Если не предпринимать никаких действий по программированию в течение 6 секунд, сигнализация покинет меню.

Канал «Молярка» наглядно показал процесс привязки брелока к блоку управления сигнализацией Томагавк 9010.

Настройка автозапуска

Перед настройкой автоматического старта двигателя транспортное средство нужно подготовить:

На авто с запущенным мотором поднимается рычаг ручного тормоза.
На брелоке нажимается клавиша с индикатором в виде ключа. На экране коммуникатора отобразится значок похожий на дым из выхлопной трубы. Также пульт должен воспроизвести мелодичный сигнал.
Последующие действия должны быть выполнены на протяжении тридцати секунд. Пользователь извлекает ключ из замка зажигания и открывает водительскую дверь. Силовой агрегат при этом должен остаться в запущенном состоянии. Затем автовладелец должен выйти из салона и запереть все двери. Если действия выполнены верно, то сигнализация заглушит мотор.

Нюансы настройки функции:

Удаленный запуск по команде производится путем нажатия на брелоке кнопки с ключом. После ее зажатия на дисплее пульта должен отобразится индикатор, свидетельствующий об успешном старте. Силовой агрегат проработает на протяжении определенного времени, настроенного пользователем. Для увеличения интервала действия двигателя одновременно «кликаются» кнопки с ключом и запертым замком. При каждом нажатии время работы увеличивается на пять минут.
Для дистанционной остановки двигателя «кликается» кнопка с ключом. Если силовой агрегат заглушится, то парковочные огни авто моргнут четыре раза. Коммуникатор должен воспроизвести мелодию, а с его дисплея исчезнет значок запущенного двигателя.
Для активации автозапуска по температуре одновременно нажимаются кнопки с индикатором в виде ключа и открытого багажника. На экране брелока появится индикатор в виде градусника, а также температурный уровень для старта. Чтобы отключить данную опцию, нажимаются аналогичные кнопки.

Подключение нового брелка своими руками

Пульт Tomahawk 9010 в один неподходящий момент может сломаться. Одной из частых поломок старого брелка — заплывание дисплея. Приходится покупать новый пейджер с автозапуском. Как правильно его запрограммировать?

Вы можете самостоятельно это сделать, внимательно изучив пошаговое руководство в инструкции:

включите зажигание, мотор заводить не нужно;
нажмите и удерживайте кнопку «Override»;
дождитесь четырёх ЧИРПов;
отпустите кнопку «Оверрайд»;
одновременно включите режимы «Тихой охраны» и «Открытие багажника» до сигнала;
автоматический выход из режима настройки после шести секунд.

Перепрограммирование брелка сигнализации Tomahawk 9010

Нередко возникают случаю, что кнопки пульта некорректно откликаются на нажатия. Как сбросить все его настройки и прошить заново? Можно подробно изучить прилагаемую инструкцию или посмотреть видео, которым наполнен интернет.

Читать также: Замена термостата пежо 206

Адаптировать брелок сигнализации нужно так.

Установите ключ в замок и активируйте зажигание, не включая силовой агрегат.
Зажмите одновременно клавиши на пульте «Открытие багажного отсека», «Перечёркнутый громкоговоритель» и «Сервисный режим».
После пяти сигналов сирены, отпустите кнопки.
Зажмите ещё раз кнопки «Открытие багажного отсека» и «Перечёркнутый громкоговоритель». Поворотники должны мигнуть несколько раз.

Управление автозапуском

Самый простой дистанционный запуск двигателя у сигнализации Tomahawk 10.1 – для этого нажмите кнопку «ключ» на лицевой панели брелока. Если нажать эту же кнопку на заведенном моторе, мотор заглохнет.

На Z-5 и Томагавк G-9000 нужно уже использовать комбинацию клавиш: сначала зажать на две секунды кнопку снятия с охраны, затем кратковременно нажать её вторично. Для глушения мотора используется эта же комбинация клавиш.

Если же мотор был запущен по таймеру или по температуре, то на Tomahawk 10.1 можно увеличить время прогрева, заданное в настройках – нужно одновременно нажать обе кнопки на лицевой панели.

В сигнализациях Tomahawk предусмотрены два вида автозапуска (в этом тоже чувствуется бюджетный класс системы): по таймеру или по температуре. В первом случае автомобиль заводится во время, заданное в настройках, независимо от наличия связи с брелоком в этот момент. Во втором мотор стартует, когда температура, измеренная внешним датчиком, достигает заданного в настройках значения, но не чаще чем раз в два часа. В сигнализации 10.1 таймерный автозапуск усовершенствован – можно заводить автомобиль не по таймеру, а с периодичностью от 2 часов до суток.

Каждый из этих режимов включается как по отдельности, так и совместно с другим. Для активации режима таймерного запуска в Tomahawk Z-5 нажмите и удерживать кнопку снятия с охраны, пока брелок не издаст сигнал, затем нажмите кнопку постановки на охрану. В Tomahawk 10.1 есть два варианта таймерного запуска, соответственно и две комбинации. Чтобы запускать мотор именно по таймеру каждые сутки, нажмите кнопки «ключ» и «минус», пока сирена не подаст одиночный сигнал. Если же Вам нужен периодический автозапуск с текущего момента, используется более сложная комбинация. Зажав те же кнопки, что и для таймерного автозапуска, после сигнала сирены нужно быстро нажать одну из кнопок:

«снятие/постановка» — автозапуск каждый час;
«ключ» — автозапуск каждые два часа;
«плюс» — автозапуск каждые четыре часа;
«минус» — автозапуск каждые двенадцать часов.

Несмотря на некоторое неудобство, этот способ имеет и свой плюс: владелец всегда может изменить периодичность автозапуска, не меняя настроек самой сигнализации (например, при резком похолодании можно легко уменьшить период автозапуска).

Отключение таймерного режима в 10.1 производится последовательным нажатием на «ключ» и «минус». На Z-5 для этого нажмите и удерживайте кнопку постановки на охрану до сигнала, затем быстро нажать «перечеркнутый динамик».

Автозапуск по температуре активируется в Tomahawk 10.1 нажатием и удержанием кнопок «ключ» и «плюс» до звукового сигнала. У Томагавк Z-9 нажмите и удерживайте кнопку снятия с охраны до сигнала, затем нажмите кнопку открытия багажника. Деактивируется автозапуск по температуре соответственно нажатием кнопок «ключ» и «плюс» (не длительным, а кратким!) у 10.1, у Z-9 же используется та же комбинация, что и для включения.

Подсоединение автозапуска Томагавк ТВ 9010

Для сигнализации Tomahawk 9010 используется нестандартная коммутация стартерного тока. При автозапуске напряжение выходит с 6-ти контактного силового разъёма. Всё остальное время провод, идущий на стартер, передаёт электрический ток, даже при неправильно или совсем неработающей сигнализации. В разрыв штатной проводки установите блокирующее реле.

Противоугонная система может управлять обходчиком иммобилайзера. Минусовой провод соедините с чёрно-красным, на котором электрический ток появляется до включения стартера. Это условие и нужно для обходчика иммобилайзера.

Дополнительный датчик температуры двигателя соединяется по следующей схеме:

У нас есть полная инструкция Томагавк 9010.

Пошаговая инструкция по программированию новых и дополнительных брелков автосигнализации Tomahawk

Автосигнализации Томагавк входят в категорию многофункциональных охранных систем. Оборудование контролируется дистанционно при помощи брелоков.

Сделать их эксплуатацию максимально удобной позволяет правильная настройка. В память системы можно прописать 4 устройства.

Программирование нового брелка сигнализаций Томагавк

Существует 2 способа программирования нового брелока. Они отличаются количеством нажатий определенных кнопок.

Первый способ прописан в официальном мануале, а второй подходит для брелоков, которые не полностью совместимы с сигнализаций.

Способ №1

Перед началом программирования включают зажигание, но двигатель оставляют неработающим.
Затем как можно скорее нажимают кнопку Override. Ее следует удерживать до тех пор, пока сирена не издаст 4 «ЧИРПа».

Затем пульт программируют следующим образом:

Одновременно включают кнопки с открытым багажником и тихой охраной.
Их удерживают до появления «ЧИРПов» сирены.
Один система издает для 1-го брелока, 2 — для второго и т. д.

Такая инструкция помогает при включении новой охранной системы, в которой все оборудование совместимо.

Способ №2

Представленный выше способ работает только в том случае, когда имеет место полная совместимость брелоков.

Если не получается запрограммировать новое устройство, прибегают ко второму способу:

Включить зажигание, оставляя мотор заглушенным.
Одновременно нажать открытие багажника, Оверрайд и тихую охрану.
Кнопки удерживают до того момента, пока не прозвучит 5 «ЧИРПов» сирены.
После отпускания кнопок владельцу автомобиля необходимо заново их нажать.
Кнопки следует удерживать до момента мигания поворотников.

Затем при выключенном моторе следует включить зажигание и нажать Override. Ее следует удерживать до «ЧИРПов».

Кнопку отпускают. Нажимают и удерживают режим тихой охраны и открытие багажника. Опять следует дождаться «ЧИРПов» сирены. После этих действий новым брелоком можно пользоваться.

Таблица программирования брелков Tomahawk

Таблицы программирования у многих моделей сигнализации Томагавк одинаковые. За автозапуск отвечает 7 опций. Выбрать вариант настроек можно в зависимости от способа подключения.

Многие владельцы сигнализаций утверждают, что лучше осуществлять контроль двигателя по сигналам тахометра, чтобы не возникало проблем с автозапуском.

В таблице указано количество нажатий кнопки Оверрайд, число подтверждающих сигналов, описание вызываемых функций. Также в ней указаны кнопки, включающие определенные настройки системы.

Как привязать дополнительный брелок?

Не всегда брелок получается запрограммировать по инструкции.

Иногда вместо 4 «ЧИРПов» сирена выдает 5. Автовладельцы нашли для себя удобный способ программирования дополнительных брелоков:

Включить зажигание при выключенном двигателе.
Единовременно одной рукой нажать Оверрайд, а другой открытие багажника и тихую охрану.
Отсчитать 5 «ЧИРПов» и отпустить все кнопки.
Снова включить открытие багажника и тихую охрану. Поворотники должны мигнуть.

Кнопку оверрайд следует нажимать как можно быстрее после включения зажигания — можно в момент поворота ключа. При ожидании системы после входа в режим программирования в течение 6 секунд сигнализация не запишет брелок в память.

Устройство не входит в режим программирования

Для задания определенной функции следует:

зайти в режим программирования
отключить зажигание,
нажать кнопку Оверрайд 6 раз
включить зажигание,
снова 1 раз нажать Override.

Однако система не всегда реагирует должным образом на такие действия.

Существует несколько причин, по которым система не входит в режим программирования:

сигнализация работает в режиме Валет — светодиод горит постоянно;
неисправна кнопка Оверрайд;
поврежден провод, ведущий от кнопки к блоку управления, или отошел контакт;
блок не распознает команду «зажигание включено» — в этой ситуации стоит обратиться в сервисный центр.

В некоторых случаях помогает отключение серо-черного провода, который идет на датчик давления масла или тахометр. При этом систему можно программировать, но не получится включать автозапуск.

В таких случаях можно сначала запрограммировать систему, а затем подключить провод обратно.

Перед разборкой временной промежуток между включением зажигания и нажатием Оверрайд следует сделать минимальным. В некоторых случаях это помогает.

Как видно, программировать брелоки Томагавк легко при следовании инструкции. При правильной настройке система будет надежно работать, исправно выполняя все заданные функции.

При подключении новых устройств могут возникнуть трудности вследствие несовместимости оборудования. Однако даже для таких случаев имеется простая инструкция.

Источник
