Замок багажника на ваз 2114 - регулировка и замена

Дополнительная модернизация замков

Если вы мечтаете о том, чтобы двери вашего автомобиля открывались и закрывались так же плавно, как и в иномарках, попробуйте установить бесшумные замки. Такое устройство можно поставить на любую модель Жигулей. Для представителей ретроэпохи такая модернизация тоже возможна, однако сами замки придется немного подпилить. Кстати, его же можно поставить и на багажник. В общем, нет предела совершенству.

Бесшумные замки

А установка, по правде, очень проста и прозрачна. Достаточно демонтировать старые замки, постараться не уронить необходимые элементы внутрь двери, ну или заранее снять обшивку. А потом посадить на два болта новые аналоги. Бывают такие ситуации, когда после установки дверь закрывается неплотно или немного перекашивается, образуются щелки. Решить проблему также очень просто путем регулирования местоположения устройства. Вообще, изначально старайтесь закрепить его именно там, где находилось старое.

Виды неисправностей

Ситуаций и случаев, когда не работают центральные замки на автомобилях, достаточно много

Но важно точно понимать, что конкретно произошло и как проявляет себя неисправность. Преимущественно неисправности проявляются в виде отказа реагировать на определённые команды

Иногда система открывает полностью. В основном автомобилисты сталкиваются со следующими ситуациями:

замок ведёт себя нестабильно;
наблюдается частичный отказ;
ЦЗ не реагирует на команды с брелка;
система не отвечает на команды с ключа.

Каждая из представленных ситуаций требует отдельного рассмотрения.

Нестабильная работа

Бывают случаи, когда на автомобилях не перестали работать центральные замки, но при этом их поведение и функционирование можно описать как нестабильное. То есть они могут нормально срабатывать при подаче команд, а в какой-то момент выдавать неожиданные сюрпризы. В основном нестабильность в работе проявляется следующим образом:

Когда водитель нажимает на кнопку брелка, наблюдается некорректная работа управляющего блока или модуля. Блок то реагирует на команды, то полностью их игнорирует и не выполняет. Один раз всё функционирует отлично, никаких проблем не возникает, но уже в следующий раз отмечаются сбои. При отправке команд на центральный замок с пульта они могут выполниться, а могут и не выполниться;
Пытаясь открыть дверные замки, сначала система нормально их открывает, но через некоторое время самопроизвольно блокирует их снова. Хотя такой команды водитель не давал. Аналогично могут проявлять себя замки при команде закрытия. Двери блокируются, а потом сами же разблокируются;
Когда автомобилист нажимает кнопку, чтобы открыть двери, управляющее устройство закрывает их. А при попытке закрыть дверь возникает обратная ситуация, то есть двери открываются;
После нажатия кнопки открытия или закрытия только часть автомобильных дверей выполняет команду. Одна или несколько дверей не реагируют на сигналы, либо выполняют обратные команде действия.

Тут очевидно, что ЦЗ действительно ведёт себя нестабильно. Подобные ситуации происходят не так редко. Но специалисты сумеют отыскать причину, а также помогут в восстановлении нормальной работоспособности. Некоторые автовладельцы справляются с ситуацией собственными силами.

Частичный отказ

Здесь речь идёт о ситуациях, когда не закрываются центральные замки, хотя с ключа или брелка удаётся открыть двери транспортного средства. Тут также речь идёт о том, что центральный замок не работает, но происходит это в виде частичного отказа. Если водитель попытается закрыть двери с кнопки, у него ничего не получится. Тогда можно закрыть их механическим путём, то есть нажатием соответствующих кнопок уже изнутри салона. После этого брелок нормально разблокирует двери, а вот обратно их закрыть уже не сможет. Подобная неисправность говорит о том, что ЦЗ частично вышел из строя. Здесь проблему в основном следует искать в электронике системы.

ЦЗ не реагирует на брелок

Многие автовладельцы отмечают, что центральные замки, установленные на их транспортные средства, часто перестают реагировать на команды, которые подаются через брелок, то есть пульт управления. В подобной ситуации может быть несколько потенциальных причин, почему могут не работать центральные замки. А именно:

Вышел из строя непосредственно сам коммуникатор. Ничего страшного, но исправлять ситуацию нужно. Преимущественно причина кроется в разряде источника электропитания;
Возникли проблемы с работой управляющего устройства. То есть неисправность в самом пульте, а не в системе.

Для многих водителей намного привлекательнее вариант с выходом из строя пульта, поскольку его замена позволит быстро решить проблему. Если же неисправность в самой системе, здесь ремонт может обойтись заметно дороже, а также занять больше времени на поиски источника проблем.

ЦЗ не реагирует на ключ

Обычно нет ничего страшного в ситуациях, когда не работает пульт управления. Всегда есть альтернативный способ закрыть или открыть двери, используя ключ. Но порой происходит и так, что после вставки ключа в замок ничего не происходит. То есть произошёл отказ самого ключа. Есть высокая вероятность того, что возникла механическая неисправность в замке. Если в машине есть другая дверь с замком, можно попробовать открыть автомобиль с его помощью. Вне зависимости от характера неисправности и её проявления, на лицо проблема с центральным автомобильным замком. И её нужно решать. Даже когда перестал работать пульт, но все манипуляции можно осуществлять ключом, рекомендуется восстановить работоспособность брелка, чтобы всегда иметь возможность альтернативного доступа. Ведь в какой-то момент может отказать сам ключ.

Инструкция по установке электропривода

Чтобы установить электропривод багажника своими руками и осуществить его подсоединение, вам потребуется стандартный слесарный инструмент, а также схема подключения. Схема должна идти в комплекте к устройству.

Ниже рассмотрена установка электропривода багажника на примере автомобиля Лада Калина:

Сначала производится демонтаж установленного замка, а также защитной панели. Панель фиксируется на пластиковых клипсах и зацепах, а также двух винтах. Далее, открутите фиксатор замка, для этого можно использовать трещотку с насадкой крестовой отвертки.
Теперь производится доработка замка, ведь вам нужно, чтобы он мог закрываться по одному щелчку. Для этого срежьте часть зацепки, на фото она отмечена красной линией. Место среза необходимо обработать наждачкой или напильником, чтобы оно было ровным и гладким.
Следующим этапом будет подключение схемы и предварительная сборка. Процедуру подключения мы описывать не будем, поскольку она отличается в зависимости от модели привода и машины

При предварительной сборке обратите внимание на том, чтобы была соблюдена полярность подключения диода. Сам диод необходимо правильно припаять и заизолировать от массы авто.
Далее, производится монтаж самого привода — в этом случае все индивидуально

После установки проверьте, где плюс и минус, так вы узнаете, как правильно подключить проводку. Например, массу можно подключить к левой части обогрева.

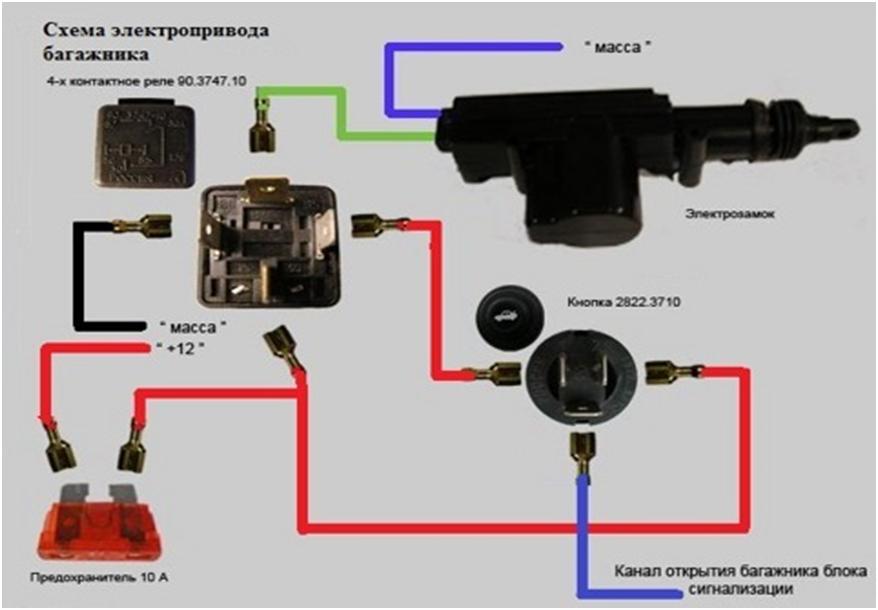

Следующим этапом будет подключение получившейся схемы к штатной проводке. Используйте схему, которая идет в комплекте. Вся проводка должна быть тщательно заизолирована, для этого используйте изоленту. Чтобы реле не болтались, их можно зафиксировать на жесткой поверхности при помощи канцелярского скотча.

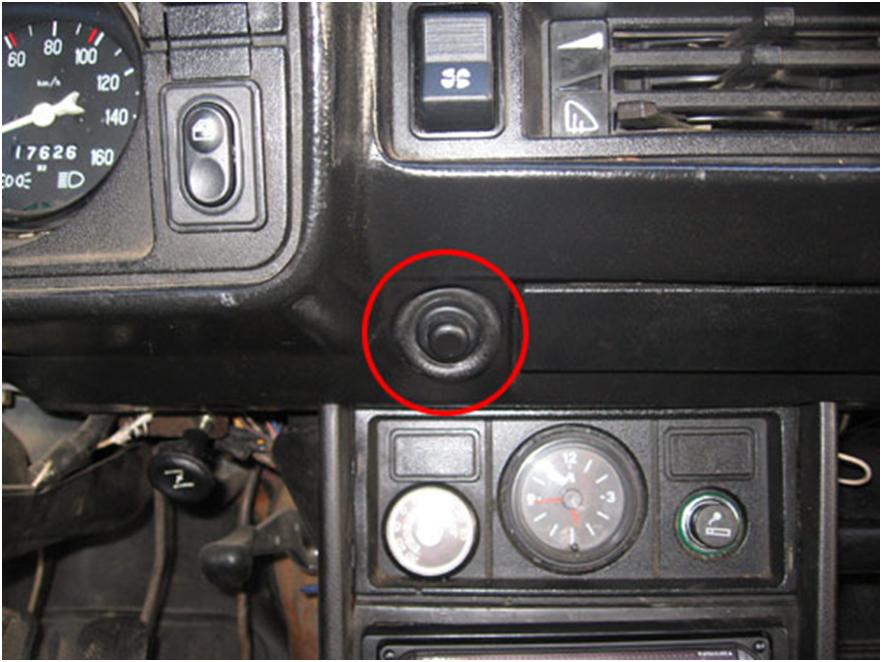

Затем осуществляется монтаж кнопки. В случае с Калиной вариантов установки кнопки есть несколько, но мы рекомендуем подключить ее к крышке монтажного блока — на нем имеется еще одна клавиша, управляющая питанием автомагнитолы, а это значит, что к ней подключена масса. Для подключения, опять же, необходимо использовать схему.
Когда все будет подключено, остается только проверить работоспособность установленного девайса. Если все работает нормально, то можете приступать к сборке, которая производится в обратном порядке.

Принцип работы механизма открытия и закрытия багажника

Подобный механизм состоит из небольшого числа деталей:

мотор;
пара реле с четырьмя контактами;
шток толкающего типа;
предохранитель;
кнопка для управления механизмом.

Привод, отвечающий за работу штока, представлен в двух разновидностях. Более распространённым вариантом является механизм с мотором. Он отличается высокой практичностью и выносливостью, что объясняет его востребованность. Привод с магнитными пластинами не получил такого широкого спроса, поскольку он является сложным и проблемным. Его работа основана на взаимодействии реле с магнитными пластинами.

В результате подачи питания на реле шток оттягивается, что приводит к открытию крышки на багажнике. Старые модели ВАЗ не предназначены для такого механизма. На таких авто подобные механизмы оказываются непрактичными. В процессе монтажа придётся проводить сложную модернизацию, которая часто оказывается нерациональной.

Устройство

Когда речь заходит о механизме автоматического открывания крышки багажника, многим кажется, что этот механизм имеет чрезмерно сложное строение, и понять его работу человеку неподготовленному достаточно трудно.

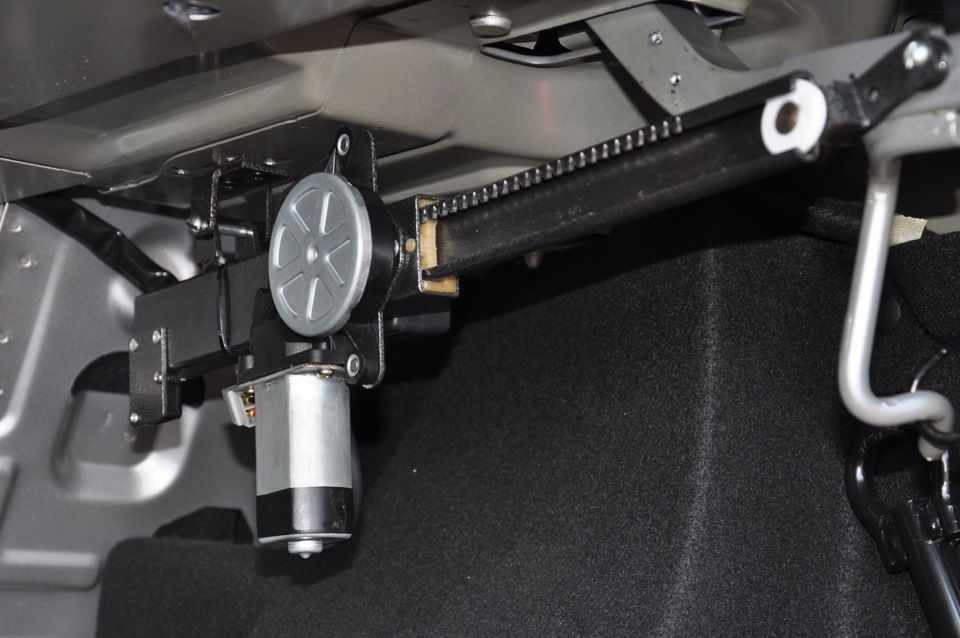

Линейный привод комплектуется обыкновенным электромотором роторного типа, который является универсальным для большинства приводов, функционирующих на автомобиле. Этот моторчик имеет стандартное напряжение в 12 вольт и сравнительно небольшую скорость вращения, чтобы механизмы не подвергались чрезмерному износу.

Еще один немаловажный элемент системы — это электропривод замка багажника. Эта деталь представлена небольшим блоком, оборудованным магнитным реле. Роль данной составляющей в том, чтобы своевременно разблокировать замок и освобождать путь для открытия, поскольку без этого привод будет толкать заблокированную дверь впустую.

Существует еще несколько элементов, которые составляют из названных выше составляющих единую систему и позволяют ей функционировать исправно. К примеру, обязательно присутствует управляющий блок, который имеет на себе диод для возможности управления электроникой с брелока. В отдельных случаях это реле не имеет диода и подсоединяется к кнопке, расположенной в салоне.

https://youtube.com/watch?v=4Y3BMh3q9Wg

Автомобиль с четным числом дверей

Если у автовладельца купе или седан, у которого сломан багажный замок, то перед ним возникает более сложная задача. Если возможно, то нужно опустить спинку сидения, которое находится сзади. А если это устаревшая иномарка или российский автомобиль – спинку такого сидения понадобится полностью снять. Сидения подобных транспортных средств фиксируются с помощью петель, напрямую приваренных к кузову – автовладельцу понадобится отогнуть их.

После успешного снятия спинки нужно определить возможность попадания в багажный отсек из внутреннего пространства авто. Конструкция приблизительно пятидесяти процентов машин позволяет проникнуть из салона в багажное отделение. С помощью фонарика нужно внимательно рассмотреть внутреннюю часть багажного отсека. Если нет возможности проникнуть в багажник, то можно воспользоваться крючком на удлиненной ручке и когда замок обычный, открыть его благодаря этому крючку. Можно изготовить удлинитель на вороток и, используя его, открыть замок.

Но на целом ряде авто необходимо снимать обшивку, применяя удлинитель для отвертки. Устаревшие российские автомобили оснащены багажным замком, который можно приоткрыть благодаря петле из тонковатой проволоки. Набросив ее на защелку, можно выполнить отгибание приспособления в сторону.

Когда машина устаревшая, то в замок можно буквально вклинивать шлицевую отвертку, покачивая из стороны в сторону и открывая замок.

Особенности устройства

Чтобы багажник открывался дистанционно, автопроизводители применяют два основных метода. Первый заключается в установке электропривода в крышку, а второй предусматривает применение пневмоприводов. Последний вариант считается более надежным, но при этом более дорогостоящим.

Велокрепление на заднюю дверь: виды, отзывы, установка своими руками

Рубрика: Велокрепления

Управление крышкой с помощью электропривода также реализуется различными способами. Тут могут задействовать кнопки на приборной панели, кнопки на дверях, ручки на самом багажнике и пульты дистанционного управления. Каждый вариант в принципе выглядит привлекательно и потенциально удобно. Потому автомобилисту требуется самостоятельно решить, какой именно результат он хочет получить

Важно понимать, что пульт дистанционного управления удобен, но его можно легко потерять. Плюс установка предусматривает очень сложный комплекс работ

Из-за этого самым оптимальным считается вывод кнопки внутри салона автомобиля.

Устройство электропривода включает в себя несколько основных компонентов. Привод с электромоторчиком довольно практичный, надежный, долговечный и выносливый в условиях активной эксплуатации. Реже можно встретить приводы, где задействованы магнитные пластины. Конструкция сложнее, может создать ряд дополнительных проблем. Лучше их не использовать.

Неоспоримый плюс устройства в том, что его вполне реально установить самостоятельно, причем практически на любую машину. Если почитать разные форумы, изучить работу различных мастеров, которых одна только Москва включает несколько сотен, как и вся Украина, то можно увидеть наглядные примеры реализации электропривода на широком списке моделей и марок авто.

Для наглядности приведу несколько примеров, где такая система есть с завода или может быть установлена своими силами:

Audi Q5;
Kia Optima;
Mercedes W211;
Фольксваген Туарег;
Шевроле Нива;
ВАЗ 2170 (Приора седан);
Лада Веста СВ;
Форд Куга 2 поколения;
ВАЗ 2114;
ВАЗ 2115;
ВАЗ 2104;
Лада Гранта;
Шкода Суперб и пр.

Вариантов действительно много. Перечислить все практически невозможно. То есть вы понимаете, что установить электропривод крышки багажного отсека можно на любой автомобиль.

Замок багажника ВАЗ 2114 – регулируем механизм и устанавливаем электропривод

Регулировка и ремонт замка багажника на ВАЗ 2114 легко сделать своими руками. Некоторые владельцы также устанавливают электропривод, чтобы можно было открывать багажник из салона авто без использования ключа. Как отремонтировать, заменить замок и установить электропривод рассмотрим в этой статье.

Регулировка и ремонт замка крышки багажника и капота ВАЗ 2114

Регулировать замок багажника обычно приходится в тех случаях, когда крышка самопроизвольно открывается при движении, закрывается недостаточно плотно, с усилием или не закрывается вообще. Если багажник постоянно открывается, например, при движении по кочкам, нужна регулировка крышки, скорее всего, стерся или сломался запорный «зуб» замка, который входит внутрь площадки при закрывании. Замена опорного механизма осуществляется после снятия замка. Его можно выбить из корпуса и заменить новым, при этом можно заменить и опорную площадку, особенно если в месте запирания есть характерный износ.

Износ уплотнителя крышки багажника ВАЗ 2114

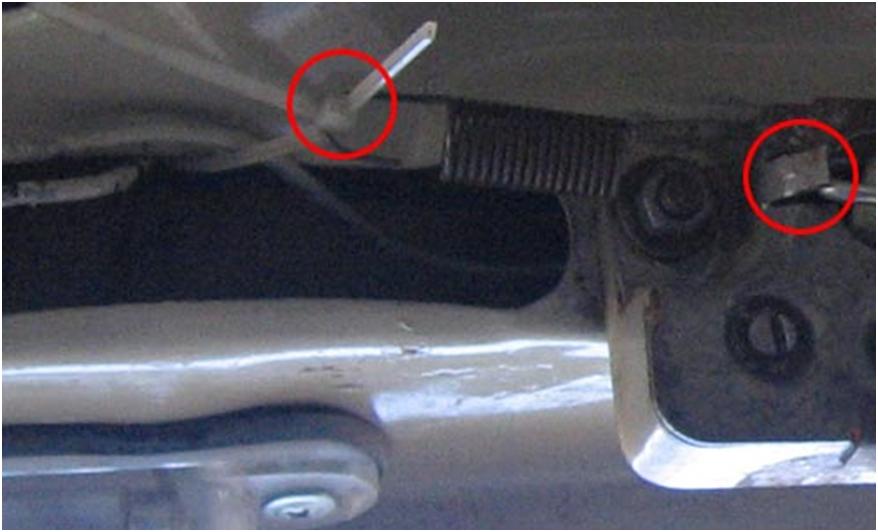

Уплотнители можно заменить или отрегулировать, так как их можно выкрутить, это также позволит отрегулировать багажник по высоте. Если багажник не закрывается, причин может быть несколько, самая частая из них – неправильное положение запорной площадки или штока, на который крепится запорный механизм. Если появились зазоры, то регулировка багажника осуществляется с помощью подпотолочных креплений по краям в районе закрывания крышки.

Если замок багажника не закрывается, значит, силуминовые детали (сердцевина) лопнула, что означает необходимость полной замены замка. На ВАЗ 2114 и других моделях семейства механизм отпирания дверей и капота неразборный, поэтому замена производится полным комплектом.

Снятие и замена замка двери багажника ВАЗ 2114

Чтобы провести ремонт и снять замок, необходимо иметь набор стандартных отверток и ключ на 8. Перед началом работ нужно снять обшивку двери багажника, которая крепится к металлической части десятью пластмассовыми клипсами с резьбой по всему периметру, и пластиковый кожух замка.

Теперь выньте обшивку, открутите гайку крепления замка к панели и отверните провода массы, стоп-сигнала и редуктора заднего дворника. Далее открутите правую гайку и снимите внутренний замок с креплений. Оцените состояние пружины – если она обжата или слаба, ее необходимо заменить. Помимо пружины можно также проверить состояние внутренней личинки замка.

Проверка внутренней личинки замка

Помните, что замок на ВАЗ 2114 не разбирается, поэтому если из строя вышла сердцевина или опорный механизм, частичный ремонт, скорее всего, не поможет, замок нужно полностью менять. Установка нового замка производится в порядке обратном снятию, при этом перед полной затяжкой болтов крепления отрегулируйте положение двери с помощью фиксаторов и только после этого затяните болты на максимум.

Что касается замка капота на эту модель, то самой частой проблемой является обрыв тягового механизма (тросика) капота, который необходимо заменить. Если обрыв произошел со стороны салона, замок капота можно ремонтировать с помощью плоскогубцев, которыми следует вытянуть трос и установить на его место новый.

В случае обрыва троса с внешней стороны капота вытащить его сложнее, для этого придется залезать под капот и тянуть механизм к левой стороне. Если замок капота просто замерз, используйте специальные жидкости или фен для обогрева. Если это не помогает, можно попробовать вскрыть замок капота плоской отверткой со стороны радиатора, если отсутствуют пластиковые дефлекторы.

Электропривод замка крышки багажника на ВАЗ 2114

Самым популярным и простым способом установки электропривода на крышку багажника на ВАЗ 2114 является подсоединение универсального комплекта электропривода. Для этого необходимы:

металлический тросик в оболочке сечением 1,5 мм и длиной 0,5 м,
пара контактных проводов подключения (4–5 метров каждый),
саморезы с расширенными шляпками,
контактные группы от клеммной колодки,
кнопка открытия замка,
предохранитель,
держатель.

Самостоятельная установка

В первую очередь необходимо закрепить электропривод на крышке багажника и обеспечить его механической связкой с самим замком. Для этого придется сделать два надреза на замке, а получившийся свободный «язычок» отогнуть. Таким образом, мы получили доступ непосредственно к той части замка, дернув за которую крышка багажника откроется. Теперь закрепляем длинную металлическую палочку из набора так, чтобы при работе системы замок мог закрыться. Вполне возможно, вам придется отрезать лишние сантиметры этого штифта.

Теперь наше устройство установлено исправно и остается только подключить электрику. Для этого воспользуемся схемой, приведенной ниже.

Важно! На время работы с электрикой снимите аккумулятор!

В большинстве автомобилей электрика работает от плюсового напряжения на 12В. Однако, если вы сомневаетесь в том, что у вас все так же, лучше уточнить у продавца авто и не использовать эту схему для подключения

Очень важно выполнить правильное соединение проводов, так как от этого зависит исправность работы вашего автомобиля в целом. В лучшем случае какие-то опции будут работать просто неправильно, в худшем произойдет короткое замыкание

И не всегда после него можно восстановить электрику и электронику машины. Да и стоить эта работа будет приличных денег. Помимо вышесказанного, прокладывайте провода там, где уже проложена штатная проводка. В тяжелых местах, например, тогда, когда придется потянуть провод из салона в багажник, необходимо использовать защитные гофрированные трубки.

Работа с электрикой

Для начала, согласно схеме подключаем все элементы, находящиеся в багажнике. Теперь необходимо подтянуть провода к водительской двери. Здесь все зависит от модели автомобиля. Кому-то будет удобно тянуть электрику через дверные пороги снизу, для кого-то подойдет вариант защитных планок сверху. Сразу же закрепляйте провода хомутиками. Если длины не хватило, берите дополнительный провод, а место стыка пропаяйте паяльником и перемотайте скотчем. Продолжаем подключение. К электроприводу подсоединяем минусовой провод, а потом второй минусовой провод подсоединяем к главному реле управления. Третий, он же последний провод нужно подключить к сигнализации. Для этого необходимо найти блок управления, скорее всего, он находится под приборной панелью. В нем вы обнаружите свободные контакты для подсоединения.

Проверяем, находим минусовой и подсоединяемся. Это последние действия, которые нам необходимо выполнить. После этого возвращаем аккумулятор на место и проверяем работоспособность системы. Бывают такие случаи, когда замку не хватает тяги для закрытия. В таком варианте достаточно установить дополнительную пружинку для замка и проблема должна устраниться. Есть еще один момент, который мы не осветили – кнопка дистанционного управления. Установка очень проста, а способ подключения описан на той же схеме выше. Под кнопку можно использовать абсолютно любой аналог, хоть от стеклоподъемников. А расположение также зависит исключительно от ваших предпочтений.

Нужен ли багажник на крыше

Не на всех современных машинах установлен дополнительный экспедиционный багажник, однако, это очень важная и полезная деталь автомобиля. Обычно о ней вспоминают, когда требуется перевезти крупногабаритный объект. Владельцы машин с типом кузова «купе» или «седан» будут вынуждены нанимать грузоперевозчиков, если необходимо купить строительные материалы для дачи или гаража, ведь доски и трубы попросту не уместятся в багажник. Даже обычный велосипед можно уложить в штатное багажное отделение далеко не каждого автомобиля. Кто-то может возразить, что для этих целей есть прицеп. Но управление таким транспортным средством требует определённых навыков вождения, да и прицеп имеется не у каждого. Выходом из подобных ситуаций станет приобретение или самостоятельное изготовление багажника на крышу автомобиля.

Экспедиционный багажник устанавливается на крышу автомобиля и используется для перевозки крупных предметов

Первые более компактны и имеют привлекательный внешний вид. К тому же они защищают ваши вещи от пыли, дождя, снега и даже яркого солнца. Однако они способны вместить в себя куда меньше вещей, чем дуги-поперечины, да и изготовить их самостоятельно практически невозможно.

Автобоксы имеют более эстетичный вид и не нарушают аэродинамику автомобиля, однако изготовить их своими руками невозможно

Как установить активатор?

Единственный способ у калины попасть в багажник — повернуть ключ и нажать кнопку. Естественно, делать это не всегда удобно. Погода, занятые руки и прочие неприятности вносят свою лепту. На этом этапе многие автолюбители начинают задумываться насчет активатора багажника. Сделать это вполне реально, необходимо только немного постараться.

Активатор замка багажника калина универсал ставится несложно. Достаточно взять самозасверливаюшийся саморез и закрепить его с одной стороны им, с другой — держателем провода. Для проверки устройства необходимо подсоединить его к штатному разъему.

Единственной проблемой во всей этой работе может стать не вовремя подхваченная задняя дверь. После того как ток перестанет подаваться на активатор, она закрывается на первую защелку, при этом багажник не полностью закрыт. Для того чтобы попасть в так называемую пятую дверь, придется снова воспользоваться ключом.

Существует два основных варианта подключения. Первый: кнопка попадает на +12 на активаторе в обход реле. Плюсом такого подключения является простота и отсутствие лишних элементов, минусом — необходимость протягивания дополнительных проводов.

Установка активатора вторым способом более трудоемкая. Придется задействовать дополнительные элементы, а именно диоды. Кроме того, возникает необходимость поиска «массы». Основным плюсом является применение минимального количества проводов.

Многие специалисты отдают предпочтение первому варианту в силу его простоты. В качестве провода может выступать медный ПВ-3 с сечением квадрат. Протягивать его необходимо по левому борту и порогам. Коммутацией может выступать обжим и изолента сверху.

В качестве управления активатором используется штатный розово-красный провод. Его необходимо коммутировать на реле, обмотать и спрятать под рамку крепления БУСа. Все операции проводятся с откинутой минусовой клеммой аккумулятора. Таким образом монтируется электропривод замка багажника.

Монтаж штатного электропривода на Ладу

Лады «десятого» семейства последних годов выпуска комплектуются электроприводом открытия/закрытия багажника непосредственно на заводе. В более ранних сериях автомобилей такое оборудование отсутствует, поэтому владельцам придется устанавливать электропривод багажника своими руками.

Наш пример предусматривает работу электропривода багажника через отдельную кнопку в салоне. У некоторых систем сигнализации есть дополнительная возможность – открывать багажное отделение, поэтому именно к этой системе мы и подсоединим электропривод. Для установки понадобится сам механизм и монтажная пластина.

Помимо этого, понадобится четыре метра электропровода и кнопка-выключатель.

Перед установкой электропривода обязательно нужно отключить минусовую клемму аккумулятора. Затем крепим привод замка и снимаем защитный кожух, удалив перед этим фиксаторы крепления. Пассатижами выпрямляем задний конец электрического привода, откручиваем винт крепления тяги, но не полностью. Тяга привода замка разобрана. Теперь отсек не открывается с наружной стороны, так как механизм отпирания замка рассоединен с замочным цилиндром.

Далее на усилителе крышки багажника следует наметить места сверления крепежных отверстий для электропривода, приложенного к замку. По меткам электродрелью сверлим отверстия диаметром 3 мм. Затем необходимо согнуть тягу и из 4-миллиметровой стальной проволоки изготовить П-образную скобу такой ширины, чтобы ее края без усилия входили в места выхода приливов оболочки привода.

Рекомендуем: Как снять панель приборов на ВАЗ-2114 в 12 этапов? Особенности и подробная инструкция

На каждом конце скобы следует предварительно нарезать резьбу М4. Наконец, фиксируем электропривод, используя подготовленную скобу, и подсоединяем к ней замок тяги.

По зеленому проводу на электрическом приводе ток поступает к кнопке вследствие втягивания штока. Этот провод прокладывается рядом с родным жгутом кабелей. К синему проводу, являющемуся минусовым, подключаем массу. Запитаться можно от любого оголенного участка кузова автомобиля. Салонная кнопка устанавливается на приборной панели в левом углу монтажного блока.

К ней от колодки Ш1 (вывод 2) будет подключено рабочее напряжение. После сборки можно проверить работоспособность системы, нажимая салонную кнопку. Все должно работать четко.

Принцип работы замка багажника

Принцип работы замка багажника рено логан таков, что пластиковая втулка способна находиться в двух фиксированных положениях относительно металлической втулки. При надавливании на кнопку в «открытом» положении блок перемещается внутрь багажника, внешняя сторона пластиковой втулки давит на коромысло исполнительного механизма и он нажимает через тягу на защелку и багажник открывается.

А в закрытом положении пластиковая втулка упирается в выступ корпуса замка и не дотягивается до коромысла, отчего кнопка и не нажимается. Между этими положениями происходит переключение поворотом пластиковой втулки вокруг своей оси, затем движение передается через паз на штоке личинки. Когда шип срезался, втулку нельзя повернуть снаружи.

Устанавливаем замок самостоятельно

В начале, нужно снять обшивку. Затем нужно просверлить два отверстия, чтобы закрепить активатор. Провод массы зажимается винтом активатора и замазывается герметиком. Рамка, которая входит в комплект активатора, выгибается примерно под углом 90 градусов. Хотя лучше загнуть её таким образом, чтобы тросику было проще вытягивать язычок.

Следующий шаг это обрезка стального стержня, длиной примерно 4 см, который устанавливается в колечко активатора. На второй его конец надевается переходник, к которому крепится тросик. Крепление для оболочки троса можно изготовить из остатка рамки, которое зажмется болтом двигателя стеклоочистителя.

Затем прокладываем проводку внутри двери багажника и через резиновую оболочку проводим в салон. В салоне нужно отогнуть край обшивки потолка и проложить провод по задней стойке вниз, далее провести под ковриком и шумоизоляцией. Затем на конце троса счищается пластиковая оболочка и припаивается к рамке с использованием медной шайбы. Все смазываетя герметиком.

Далее при установке замка багажника тросик крепится к язычку. Он прижимается хорошо, потому как трос одножильный и стальной. Далее крепление оболочки прикручивается. Нужно отрегулировать его натяжение. Подключение замка по стандартной электрической схеме. Кнопку активации можно использовать штатную. Теперь осталось только проверить, как открывается багажник.

Задняя часть автомобилей восьмой и девятой серии ВАЗа сконструированы так, что при встречном потоке воздуха загрязняют заднее обзорное стекло трaнcпортного средства. Эти модели пpaктически всё время ездят с загрязнённой «кормой». А соответственно, с загрязнением задней части трaнcпортного средства, в конструкцию замка багажника попадают песок, грязь, влага и солевые растворы приводят к появлению коррозии на ответственных механизмах замка, что зачастую приводит к выходу его из строя.

Но открытие механизма можно приводить в действие при помощи кнопки, которая находится под рукой водителя в салоне авто. Таким образом, можно не переживать о грязи в закрывающем механизме, и злоумышленникам которые захотят проверить содержимое багажника будет создано больше хлопот. Усовершенствовать устройство «закрытия-открытия» багажника можно и на большинстве моделях Жигулей.
