Сигнализации шериф с обратной односторонней и двухсторонней связью

Как действовать

Теперь разберемся в ситуации, что делать, если сигнализация Шериф не видит брелок и не реагирует на его команды. Начните с простых шагов, а уже после переходите к более серьезным методам.

Замените батарейку

Первое, что нужно сделать при возникновении трудностей с пультом — попробовать заменить источник питания. При снижении уровня заряда на дисплее появляется батарейка с одной отметкой. Это свидетельствует о необходимости замены. После этого проверьте, реагирует пульт или нет.

Осмотрите передатчик на факт исправности

Часто бывают ситуации, когда брелок сигнализации Шериф не включается из-за какого-то повреждения. Здесь возможны следующие варианты:

1. Потек электролит с источников питания. Попробуйте разобрать и просушить пульт, а после протрите схему спиртом. При этом использование агрессивных компонентов, к примеру, ацетон, исключено.
2. Попадание воды в схему. Иногда пульт сигнализации Шериф не реагирует из-за затекания внутрь жидкости. Попробуйте разбирать устройство и очистите его спиртовым раствором. После этого просушите девайс, к примеру, с помощью фена.
3. Механическое повреждение. Если сигнализация Шериф не реагирует на брелок 5btx900lcd или другую модель, причиной мог быть механический удар. В таком случае лучше обратиться к специалистам для осмотра. Если повредился дисплей, попробуйте заменить его самостоятельно. Но для этого нужно иметь минимальные навыки ремонта.

Удалите машину из зоны помех

Нередко бывает, когда сигнализация Шериф не реагирует на брелок из-за нахождения машины в зоне помех. Такая ситуация может возникнуть в зоне крупных предприятий, аэровокзалов и т. д. Причиной может быть электромагнитное поле, большое скопление инкассаторского транспорта и т. д. Попробуйте переместить машину или поднесите передатчик как можно ближе к приемной антенне.

Проверьте напряжение на АКБ

Если в сигнализации Шериф перестал работать брелок, причиной может быть обычный разряд аккумуляторной батареи автомобиля. При этом охранной системе просто недостаточно напряжения для работы. Для решения вопроса зарядите источник питания, а, если это невозможно, замените его.

Привяжите брелок заново

Нередко происходит ситуация, когда передатчик «отваливается» от системы, а само охранное устройство не реагирует на команды. В таком случае попробуйте привязать передатчик заново.

Рассмотрим на примере сигнализации Шериф ZX 930, но для большинства моделей актуален такой же алгоритм действий:

• Снимите авто с сигнализации и садитесь в машину.
• Включите зажигание и трижды жмите на Валет. Появляется однократный сигнал сирены, свидетельствующий о возможности программирования.

Жмите и удерживайте кнопку с закрытым замком на привязываемом брелке до появления длинного сигнала сирены. Аналогичные шаги повторите для остальных пультов, которые планируете привязать.

• Отключите питание транспондера.
• Выключите зажигание или не делайте никаких шагов в течение 8 секунд для выхода из программирования.

Попробуйте отремонтировать антенну

В ситуации, когда не работает брелок сигнализации Шериф, причиной может быть не только передатчик, но и приемное устройство (антенна). Чаще всего она находится слева или в центре в верхней части лобового стекла

Обратите внимание на состояние проводка, который подходит к устройству. Возможно, он повредился, что и привело к проблемам

Отремонтируйте его. Причиной может быть сама неисправность антенны, но в таком случае ее необходимо заменить.

Проверьте блок управления

Средний срок службы управляющего блока сигнализации Шериф — около 6-8 лет. Если он выходит из строя, система не реагирует на брелок или вообще не работает. В таком случае действовать самостоятельно не стоит — обратитесь к специалистам.

Сделайте сброс на заводские

В ситуации, когда охранная система не реагирует на команды передатчика, попробуйте сделать сброс на заводские настройки. Но помните, что в таком случае все сделанные установки обнуляются, и систему придется программировать с нуля. Для проведения сброса сделайте следующее:

Отключите сигнализацию пультом или кнопкой Valet.

• Включите зажигание.
• В течение 3-х секунд трижды жмите на Валет до появления однократной сирены.
• В течение 3-х секунд отключите зажигания. Звучит по одному короткому и длинному сигналу.
• Отключите зажигание.
• Кликните Valet 12 раз.
• Жмите на кнопку с закрытым замком для подтверждения сброса.

Теперь вы знаете, что делать, если сигнализация Шериф не реагирует на брелок, и не работает в обычном режиме. Начните с простых действий в виде проверки батарейки и напряжения на АКБ, а уже после переходите к более серьезным действиям. Если ничего не помогает, может потребоваться замена брелка.

Комплектация и стоимость сигнализации Sheriff 35 pro

Существует несколько вариантов данной модели. Их основное различие заключается во внешнем виде пульта управления, который может быть выполнен из разного материала и иметь другой цвет корпуса. Так автосигнализация sheriff aps 35pro t4 ruby отличается красным стальным корпусом пульта, а такая же модель с серебристым металлом выпускается под названием Silver. Стоимость такой автозащиты составляет около 35 долларов.

В автосигнализации sheriff aps 35pro t7 присутствует новый дизайн брелока, который удобно помещается в руке. На пульте появилась кнопка беззвучной охраны и металлическое ушко крепления, обеспечивающее долговечность устройства. Также устройство имеет дополнительный программируемый канал. При этом стоимость t7 ничем не отличается от предшественников. Она также колеблется в районе 35-40 долларов, в зависимости от региона продажи и точки реализации.

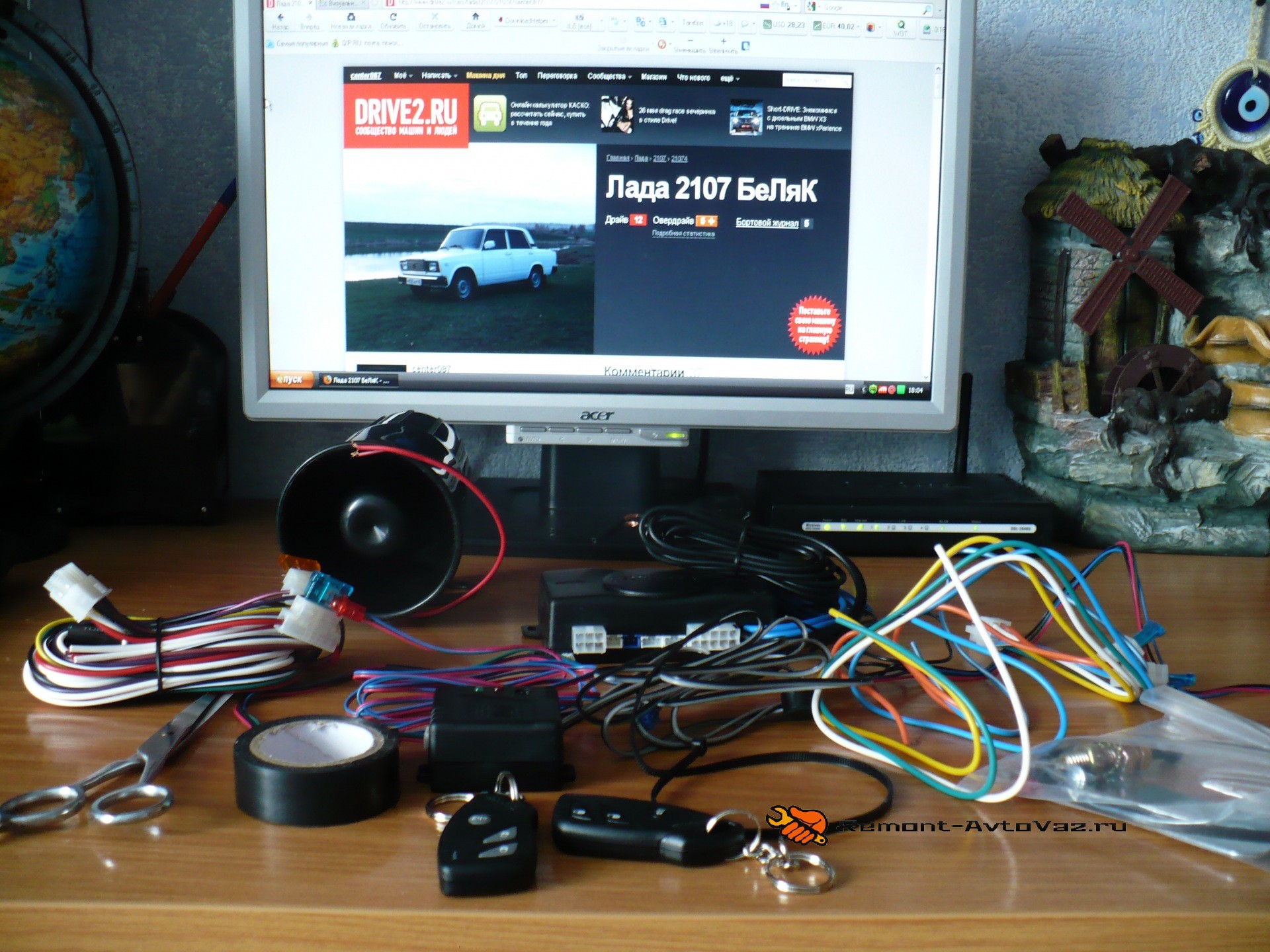

В стандартную комплектацию автосигнализации шериф апс 35 про входят следующие элементы:

• Модуль управления с крепежом
• Два дистанционных пульта
• Колокол сигнализации (может отсутствовать в некоторых вариантах комплектации)
• Датчик удара с двухзонным действием
• Кнопка Valet с проводами подключения
• Концовики дверей
• Комплект проводов со штекерами
• Крепежные детали
• Реле блокировки двигателя
• Наклейка на стекло
• инструкция автосигнализации sheriff aps 35 на русском языке

Программирование

Прежде всего, если речь идет о турботаймере, нужно задать время его работы. Для этого понадобится брелок с дисплеем, подходящий к сигнализации рассматриваемой модели и прописанный в ее память:

Условные обозначения клавиш брелоков

Собственно, основной брелок в фирменном комплекте 4btx940lcd присутствует всегда. Нажав клавишу F, кнопками 1 или 2 выберите значок «TT» и нажмите кнопку F снова. Сначала опцию включают, нажав клавишу 1, затем опять нажимают кнопку F. Выбор значения периода работы выполняют так: нажимают кнопку 1 либо 2. В завершение снова нажимают клавишу F, производя все действия вблизи основного блока.

Как запрограммировать саму сигнализацию

Выше рассматривались действия, которые может выполнить и оператор, и владелец. Имеются отзывы о том, что период не нужно делать слишком большим – будет достаточно одной или двух минут. Заметим, что прервать работу таймера владелец сможет в любой момент. На всех брелоках, совместимых с системой Sheriff ZX 940, для этого предусмотрена клавиша Ch2, которую нужно нажимать дважды. А сейчас рассмотрим, как настроить не брелок, а сигнализацию.

Большинство опций системы Sheriff ZX 940 так или иначе можно настраивать. Все они собраны в одной основной таблице:

Кнопка Valet, подключаемая к сигналке

Во втором случае, как вы сейчас убедитесь, все выглядит тривиально:

1. Чтобы начать настройку, автомобиль снимают с охраны;
2. Включают зажигание;
3. После «шага 2» за 3 секунды кнопку Valet нажимают трижды;
4. Звучит гудок сирены;
5. За 3 секунды зажигание выключают, затем можно слышать два гудка разной длительности;
6. После «шага 5» за 3 секунды включают зажигание.

Система Sheriff ZX 940 меняет значения не совсем стандартно: нажимаете клавишу 1 на брелоке – циклически увеличиваете число до 4-х. Выполнив всю последовательность, можно менять любые настройки, переходя к последующим опциям нажатиями на кнопку Valet.

Теперь рассмотрим, как поступить, если задано значение «секретный код»:

1. Ключ переводят между метками 0-IGN два раза;
2. Когда зажигание включено, нажатиями кнопки Valet набирают первую цифру кода;
3. Выключают и включают зажигание;
4. Вторую цифру секретного кода тоже набирают нажатиями кнопки Valet;
5. Зажигание выключают и включают.

Как только все действия будут выполнены, прозвучит одиночный сигнал. Затем нужно перейти к «шагу 3», указанному в предыдущем списке. В память сигналки Sheriff ZX 940 с завода записан следующий код: 1-1. Желаем успеха.

Сразу выполнив первую последовательность, в режим программирования вы зайдете. Но если было задано значение «код», при переходе к опции «17» система выйдет из требуемого режима с вероятностью 100%. Будьте внимательны.

Инструкция по эксплуатации Sheriff ZX-725

Установка системы 27

Установка основных компонентов системы 27 Управление открыванием багажника 27

Стандартные конфигурации запирания/отпирания замков дверей автомобиля 27

Дополнительные полезные схемы управления центральным замком 29 Дополнительные полезные схемы управления внутрисалонным освещением 30

Схема включения ZX-725 SHERIFF 31 Пример использования линий IGN1 (+) IGN2 (+) в режиме турботаймера 32 Использование датчика скорости 32

Комплектация ZX-725 SHERIFF 32

Стандартные функции системы

• Динамический код Super KeeLoq Pro II.

• Раздельное управление режимами включения/выключения охраны.

• Возможность программирования до четырех передатчиков.

• Система активной защиты от угона и захвата автомобиля.

• Один четырехкнопочный программируемый передатчик с встроенным интерактивным пейджером и дисплеем LED.

• Один трехкнопочный программируемый передатчик.

• Кнопочный переключатель Valet.

• Звуковое подтверждение режима Valet.

• Двухуровневый датчик удара.

• Малогабаритная мощная сирена.

• Встроенное реле управления габаритными огнями.

• Встроенный универсальный силовой выход управления замками дверей.

• Управление центральным замком автомобиля в режиме Valet и при работающем двигателе.

• Три цепи комплиментарных блокировок (требуется установка дополнительного реле).

• Два разъема для подключения датчиков (удара объема).

• Шесть программируемых каналов управления сервисными устройствами автомобиля (дополнительная блокировка турботаймер триггер-канал таймер-канал управление стеклоподъемником выход вежливой подсветки и т.д.).

• Два дистанционно управляемых канала сервисными устройствами.

• Охрана при запущенном двигателе.

• Дистанционное управление каналом сирены в режиме охраны (отключение/включение).

• Дополнительный (программируемый) канал управления внешним пейджером/исполнительным устройством.

• Дополнительный (программируемый) входной триггер отрицательной полярности.

• Ручная постановка системы в режим полной охраны в любое время с помощью кнопки

Valet даже при отсутствии ключа зажигания.

• Бесшумная постановка и снятие системы с охраны.

• Временное отключение датчиков удара.

• Временное отключение функции пассивной постановки на охрану.

• Отключение сигнала тревоги с пульта дистанционного управления.

• Дистанционное управление функцией паника во всех режимах.

• Звуковое и световое предупреждение о срабатывании системы.

• Индикация каналов включения тревожной сигнализации.

• Звуковое и световое подтверждение выполнения команд брелока двусторонней связи.

• Ограничение ложных срабатываний.

• Ограниченное время режима тревоги.

• Охрана периметра.

• Обход зоны неисправности.

• Многофункциональный светодиодный индикатор.

• Память срабатываний.

• Память состояний VALET DISARM (снято с охраны) TRIGGERS (состояние входов охраны) при отключении питания системы.

• Немедленное включение тревожной сигнализации при отключении/включении питания системы в режиме ARM (охрана).

• Отключение режима пассивной блокировки двигателя с брелока-передатчика.

• Управление открыванием багажника с временным отключением датчиков и канала охраны капот/багажник.

Подготовлено компанией АвтоСет Автосигнализации и автоэлектроника.

www.AutoSet.ru

Как установить

Документация по установке рекомендует закрепить корпус головного блока внутри салона автомобиля при помощи 2 винтов. Монтировать узел в моторном отделении запрещается, поскольку кожух не обеспечивает защиту электронных компонентов от воздействия влаги. Не рекомендуется устанавливать блок рядом со штатными контроллерами автомобиля (из-за риска влияния электромагнитных помех). Для монтажа сирены на моторном щите используется металлический кронштейн, раструб отклоняется вниз (для слива конденсата).

Антенный блок крепится на лобовое стекло на 2-сторонней ленте. Поскольку на узле расположен светодиод, то требуется обеспечить обзор элемента с водительского места и снаружи через стекло машины. Дополнительный концевой переключатель устанавливается на металлическую панель кузова вне зоны стока воды. Рекомендуется располагать элемент внутри защитного контура, образованного резиновым уплотнительным кантом. Для снижения риска ложных срабатываний требуется отрегулировать ход выключателя в диапазоне 6-8 мм.

Подключение проводки

В руководстве к 750 серии сигналки приведена схема подключения основных и вспомогательных жгутов. Кабели оснащены разноцветной изоляцией, которая упрощает процедуру подключения сигнализации.

В документации приведены рекомендации по подсоединению комплекса к автомобилям разных производителей, в конструкции сигнализации реализована поддержка вакуумных приводов центрального замка.

Характер неисправностей

Оборудование бренда Sheriff (Шериф) характеризуется, как высокоинтеллектуальное и надежное. Производитель предлагает продукцию высокого качества, с одно- и двухсторонней связью, с автозапуском и широким функционалом (серии ZX — 1095, 755, 750, 1090, 1070, серии APS — 2500, 2600, 2400, 35PRO, AWAX 12 и другие).

Чаще всего проблемы возникают с питанием, проводкой, происходят ложные срабатывания. Заменить батарейки в брелке, высушить его от воды, проверить целостность проводки, перезагрузить бортовой компьютер или поменять предохранитель можно и самостоятельно.

Но если такая «скорая помощь» результатов не дала, необходимо обращаться к специалистам, которые выполнят диагностику, ремонт брелка, блока управления сигнализации или другого важного элемента системы. Ремонт, замена, прописка брелков (пультов), цена от 500 руб!

Ремонт, замена, прописка брелков (пультов), цена от 500 руб!

Устройство и принцип работы

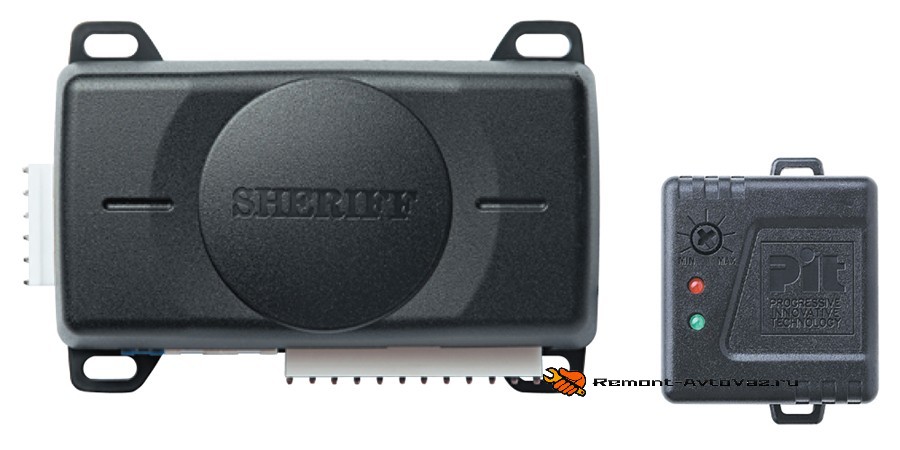

Устройство сигнализации включает головной блок, антенный комплекс, брелки управления и некоторые другие элементы, например, блокиратор двигателя. Все противоугонные системы Шерифф имеют следующие функции:

1. Контроль состояния автомобиля. Система оповещает пользователя с помощью брелка. Работает функция так: при попытке угона или повреждения машины датчик передает информацию головному устройству. Последнее отправляет данные брелку, на экране которого появляется сообщение.
2. Дистанционное управление автомобилем. В зависимости от модели сигнализации система дает различные возможности для удаленного запуска двигателя. Пользователь может отправить команду с брелка, задать время активации мотора или выставить показатели периодичности.
3. Защитное кодирование. Автосигнализация Sheriff работает, используя отдельный канал. Взломать защитный код стандартными средствами невозможно.
4. Управление электрическими стеклоподъемниками. Функция реализуется только при присутствии автоматических доводчиков.
5. Удаленное открытие дверей. При отключении защитного режима головной блок подает команду на разблокирование дверных замков и багажника.
6. Бесшумный режим. При отключении и включении противоугонного комплекса система не будет подавать звукового оповещения. Выполнив соответствующие настройки, пользователь может добиться автоматической активации охранного режима при закрытии дверей.
7. Активация тревожного режима. При этом срабатывает звуковая и световая индикации. Режим предназначен для отпугивания преступников.

Плюсы и минусы производителя

Согласно отзывам пользователей, противоугонные системы Шериф с обратной вязью и дистанционным запуском обладают следующими положительными качествами:

1. Простота в монтаже и использовании. Противоугонные системы могут устанавливаться своими руками. Автовладельцу достаточно иметь минимальные знания об устройстве бортовой сети.
2. Доступная цена. Сигнализации Sheriff являются самыми востребованными среди покупателей, что объясняется низкой стоимостью и расширенным функционалом.
3. Большое количество полезных функций. Система не только защитит машину от угона, но и позволит управлять регулируемыми элементами салона и кузова.

К отрицательным можно отнести такие моменты:

1. Небольшой радиус действия брелка. Максимальное расстояние, на котором пульт может получать и отправлять команды, не превышает 200 м.
2. Сложность инструкции по установке и эксплуатации. Руководство содержит непонятные рекомендации, которые могут стать причиной неправильного монтажа элементов системы.
3. Ложные срабатывания. Беспричинное включение тревожного режима характерно не для всех моделей автосигнализации Шериф с автозапуском. Недостаток связан с проблемами, возникающими при взаимодействие головного устройства с блокиратором двигателя.
4. Уязвимость к взлому. Несмотря на заявление разработчиков о надежности системы, автомобильная сигнализация не устойчива к некоторым кодграбберам.
5. Возможность приобретения бракованного изделия. Из-за некорректной работы головного блока или брелка сигнализация может не отключаться.

Кнопка «Валет»

Для каждой модели брелка сигнализации прилагается своя инструкция. В ней пошагово описано, как провести «привязку». Независимо от модели весь процесс начинается всегда с кнопки «Валет».

Это кнопка является выключателем. Обычно она установлена в укромном месте, но так, чтобы доступ был легким. Блок предохранителей всегда расположен внутри салона. Если автомобиль импортного производства, то искать надо под панелью. Там есть надпись «Fuse». Надо снять все крышки и внимательно осмотреть весь блок на наличие кнопки.

Если такой кнопки не оказалось, то искать под панелью приборов. Может находиться под колонкой рулевой. Проверить нужно все карманы и заглушки. Осмотреть надо и бардачок. Иногда ее местонахождение может быть около блока управления сигнализацией. В этой ситуации добраться самостоятельно без специалиста будет непросто. Если нигде в перечисленных местах ее нет, то значит, ее роль отводится замку зажигания.
