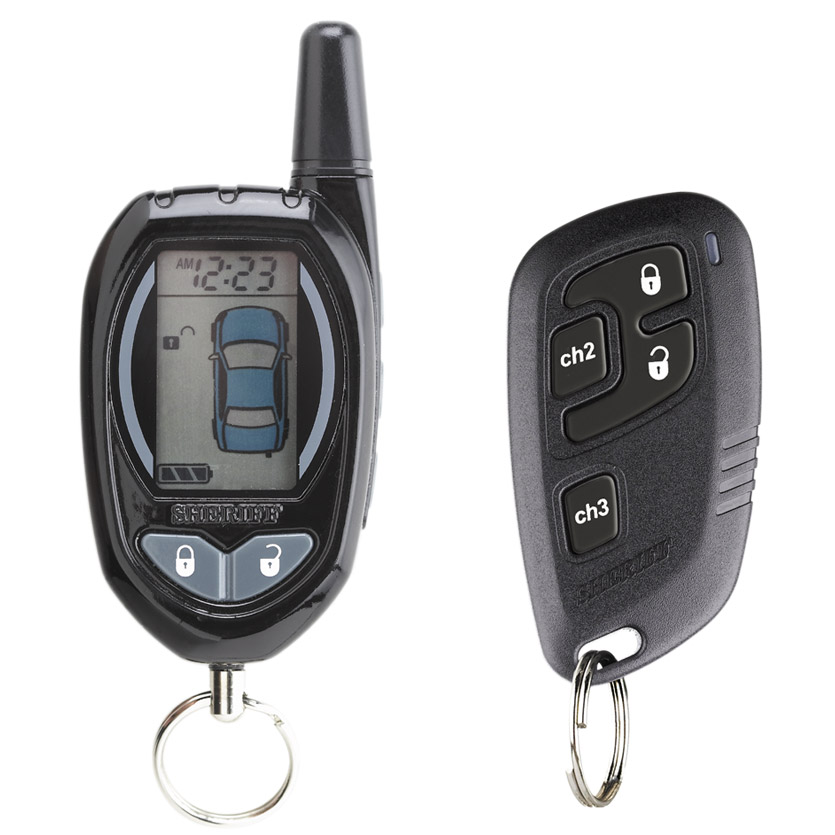

Сигнализация sheriff 5btx925lcd (zx-925) с обратной связью

Инструкция к автосигнализациям Sheriff

Охранные системы американского бренда SHERIFF укомплектованы подробной инструкцией по использованию. Не каждый владелец способен включить сигнализацию после монтажа. В таких случаях рекомендуется обращаться в соответствующий сервис.

Подключение устройства

Принцип подключения сигнализации Шериф с автозапуском и без него универсален для всех моделей данной марки.

Подключать сигнализацию нужно в следующем порядке:

1. Установка блока управления системы охраны. В свободное место за торпеду производится монтаж электронного модуля сигнализации.
2. Установка сирены в подкапотном пространстве. Динамик следует направить вниз для лучшего рассеивания звука и исключения возможности попадания влаги в устройство.
3. Установка концевиков капота и багажника.
4. Датчик удара устанавливается между копотным пространством и салоном автомобиля.
5. Производится подключение всех датчиков к блоку сигнализации согласно схеме, изображенной ниже.

Автосигнализация: подключение отдельных элементов системы

Чтобы подсоединить все комплектующие придется проделать ряд работ:

При монтаже оборудования родную проводку, отвечающую за управление электропроводкой управления замками, расположенными на дверях разрезаем. В основном такие элементы проведены от главного отпирающего переключателя к добавочным выключателям и далее к замкам. Для полноценного функционирования охранной сигнализации элемент, идущий к главному переключателю, соединяется с кабелем зеленого цвета, а идущий к электрическим проводам – с желтым.

Прилагаемая инструкция подключения предоставляет даже дилетанту всю необходимую информацию о местах подсоединения кабелей и их цветной необычной маскировке

Основное на что рекомендуется обратить особое внимание – защиту проводки при помощи изоляционной качественной ленты и трубок в виде гофры, а также качеству крепления их кабельными стяжками

Заключительный этап – антенна растягивается до максимальных размеров и крепится стяжками в месте, где ее практически невозможно повредить случайно. Категорически запрещено наматывать антенный кабель на раздельные провода и жгуты, проводящие ток. Данная инструкция подойдет для всех моделей Sheriff.

Инструкция по использованию

Подробная инструкция по эксплуатации идет в комплекте к сигнализации.

Основные настройки

1. Чтобы включить защитный режим, надо кратковременно нажать и отпустить клавишу 1 на брелке управления. Для отключения охраны, блокировки дверей и замка зажигания используется эта же кнопка.
2. Чтобы произвести активацию охранной функции при заведенном моторе, кнопку 1 на пульте надо зажать и удерживать на протяжении трех секунд. Для отключения режима клавиша кратковременно нажимается и отпускается.
3. Активация режима “паники” осуществляется одновременным нажатием кнопок 1 и 2, клавиши надо нажать и удерживать на протяжении двух секунд. После включения сирена “сигналки” и поворотные огни автомобиля начнут работать.
4. Если произошла активация сирены при включенном режиме охраны, то для ее отключения надо два раза одновременно зажать клавиши 1 и 2 на одну секунду. Для включения сирены выполняются аналогичные действия.
5. Для активации второго канала передачи данных надо зажать клавишу 2 более, чем на одну секунду.
6. Чтобы включить режим бесшумной постановки на охрану, кликается кнопка 2, а затем сразу клавиша 1. Для отключения функции выполняются аналогичные действия.
7. Если надо активировать охранный режим с отключением контроллеров, то кликается кнопка 1, а затем сразу клавиша 2.

Активация и выключение охраны кнопкой Валет

Если необходимо поставить автомобиль на охрану, а брелка по каким-то причинам у вас нет, то активацию функции можно осуществить с помощью сервисной кнопки Валет:

1. Быстро нажмите, отпустите, а потом опять нажмите и удерживайте сервисную клавишу на протяжении более чем трех секунд. В подтверждение раздастся один звуковой сигнал сирены.
2. Диодная лампочка будет быстро моргать, указывая на активацию режима ожидания закрытия последней открытой двери. Если дверь заперта, то водителю надо ее открыть и опять закрыть. Если она открыта, то ее надо запереть.
3. После того как последняя дверь будет заперта, включится режим охраны.

Чтобы отключить охрану без брелка, надо сделать следующее:

1. Ключом откройте дверь машины.
2. Это приведет к автоматическому срабатыванию сирены.
3. Установите ключ в замок и включите зажигание.
4. На протяжении десяти секунд после установки ключа кратковременно кликните по клавише Валет.

Владимир Тарабан рассказал о возможностях и функциональности противоугонной установки Шериф 2500.

https://youtube.com/watch?v=lco21V1OIBo

Деактивация ПИН-кодом

Для отключения “сигналки” может использоваться персональный код (стандартный пароль – 11), его изменение осуществляется так:

1. Отключается охранный режим автомобиля.
2. Зажигание включается, отключается, а затем опять активируется.
3. На протяжении десяти секунд автовладелец должен нажать на сервисную кнопку Валет столько раз, сколько составляет первая цифра кода. Если пароль не менялся, то клавиша нажимается один раз.
4. Зажигание машины отключается и опять активируется.
5. После этого снова в течение десяти секунд надо успеть нажать на сервисную клавишу Валет столько раз, сколько составляет вторая цифра комбинации пароля. В нашем случае это 1.
6. Зажигание автомобиля отключается и заново активируется.
7. Если вы ввели код неверно, то сирена “сигналки” должна издать один звуковой сигнал.
8. На протяжении пяти секунд надо успеть отключить зажигание. Производится процедура записи нового пароля. Для этого сервисная кнопка Валет кликается пять раз. Должен раздаться один короткий и удлиненный сигнал сирены. Это свидетельствует о том, что автосигнализация успешно вошла в режим установки нового пароля.
9. Затем в течение пяти секунд после того, как раздались сигналы, надо нажать на кнопку 1 брелка управления (эта клавиша по размерам больше). Раздастся один сигнал сирены, подтверждающий действие.
10. На протяжении десяти секунд с помощью сервисной кнопки Валет задается первая цифра кода. Если вы нажали на нее четыре раза, то сирена издаст 4 сигнала.
11. Затем на протяжении десяти секунд нажимается вторая кнопка пульта, меньшая по размерам. Если все делается верно, то сирена издаст два звуковых сигнала. В течение десяти секунд вам надо успеть задать вторую цифру кода, для этого кнопка Валет нажимается соответствующее количество раз. В подтверждение сирена издаст звуковые сигналы.
12. Затем зажигание отключается. Раздастся два сигнала сирены – один короткий, другой более длинный. Это говорит о том, что процедура программирования была успешно завершена.

Если вы потеряете или забудете пароль, то не сможете полноценно пользоваться сигнализацией.

Андрей Тараканов в своем видео рассказал об особенностях противоугонной установки Шериф ZX-1095.

Виды и характеристики моделей

Рассмотрим самые популярные среди потребителей модели противоугонных систем:

1. Шериф с автоматическим запуском. Основная особенность этой противоугонной системы заключается в возможности автоматического пуска силового агрегата машины удаленно. Особенно удобна эта функция зимой, поскольку водитель может прогреть двигатель и салон машины заранее, будучи дома. В комплект “сигналки” входит брелок с двухсторонней связью, позволяющий следить за состоянием автомобиля. Стоимость таких противоугонных систем составит от 5 тысяч рублей и выше.
2. Противоугонная установка Шериф с обратной связью. Центральный процессор, устанавливающийся в автомобиле, обменивается данными с пультом управления по защищенному каналу. В итоге владелец машины всегда будет знать о том, в каком состоянии находится автомобиль. Все данные об охране и воздействии на кузов выводятся на экране пульта. Стоимость моделей с двухсторонней связью в среднем составляет от трех тысяч рублей.
3. Отдельно следует выделить модель APS-2500. Это многофункциональный охранный комплекс, оснащенный двухуровневым контроллером чувствительности. Имеется возможность подключения дополнительного датчика и каналов для передачи данных. В случае необходимости осуществить аварийное отключение или активировать противоугонную системы при функционирующем силовом агрегате можно использовать ПИН-код. Можно найти эту модель на рынке за 1800 рублей.
4. Модель ZX-750. Еще одна сигнализация с двухсторонней связью. Основная особенность заключается в том, что максимальный диапазон действия между управляющим модулем и пультом составляет до двух километров. Противоугонная установка может осуществлять контроль за работой световой сигнализации. В среднем стоимость составляет от 4500 рублей. Цена может изменяться в зависимости от магазина и региона, где покупается “сигналка”.
5. BTX 5900LCD. Эта модель относится к премиальному сегменту рынка, позиционируется производителем как сигнализация бизнес-класса. Имеет обширную функциональность, можно настроить удаленный запуск двигателя и автоматическое включение света в салоне машины. Стоимость системы в среднем составляет от 6 тысяч рублей.
6. TX-35PRO. Система оснащается двухканальным приемником, а также двухуровневым контроллером удара. Можно настроить устройство на работу с четырьмя пультами. Цена этой модели сигнализации составляет от 3 тысяч рублей в среднем.
7. APS-2600. Система относится к бюджетному сегменту рынка, ее стоимость в среднем составляет около двух тысяч рублей. Сигнализация не имеет обратной связи, в комплект входит два брелка без дисплея. Тем не менее, эта модель сигнализации позволяет эффективно защитить автомобиль от взлома благодаря наличию иммобилайзера в комплекте, а также двухуровневому датчику удара.
8. Сигнализация APS95LCD имеет функцию обратной связи. Передача сигналов между системой и пультом производится по защищенному каналу, что исключает возможность перехвата импульсов злоумышленниками. Допускается регулировка контроллера удара для снижения или увеличения чувствительности. Наличие режимов “Паники” и “Антиграббера” позволяет обеспечить надежную защиту системы. Автовладелец может самостоятельно перепрограммировать противоугонную систему. Есть возможность автоматического запуска двигателя. От своих предшественников эта “сигналка” отличается дизайном пульта. Стоимость сигнализации составляет от 3 тысяч рублей.
9. Шериф ZX-1070. Эта модель противоугонной установки считается одним из наиболее бюджетных вариантов. В комплектацию входит модернизированный пульт, а при необходимости можно настроить запуск силового агрегата дистанционно. Одной из разновидностей этой системы является модель Шериф ZX-925. Принципиальное отличие заключается в наличии специального кода, предназначенного для аварийной разблокировки системы. Средняя стоимость автосигнализации составляет 2500 рублей.
10. ZX-900. Система признана наиболее успешной модификацией среди всего модельного ряда. Некоторые специалисты рынка относят эту “сигналку” к премиальному сегменту из-за большого количества полезных функций и возможностей. Сигнализация разработана на базе противоугонной установки ZX-725. Автовладелец может самостоятельно запрограммировать множество опций, включая активацию света в салоне машины. Стоимость в среднем составляет от трех тысяч рублей.

Инструкция по эксплуатации

Блок управления оборудования Sheriff ZX-900 программируется на основе таблиц, приведенных в инструкции по эксплуатации. При поставке с завода предусматривается вход в настройку путем попеременного использования зажигания и нажатия на скрытый переключатель Valet. Водитель или установщик может запрограммировать отдельную функцию, требующую ввода 2-значного цифрового пароля. Методика настройки и алгоритм ввода подробно описаны в руководстве пользователя автосигнализации.

После входа в меню необходимо выбрать требуемый раздел (нажатиями на кнопку Valet). Для корректировки текущего значения используется кнопка с символом запертого замка, расположенная на коммуникаторе 5BTX900LCD. Настройщик выполняет от 1 до 5 нажатий, выбирая требуемое значение из таблицы. После выполнения программирования рекомендуется протестировать работу комплекса и внести корректировки (в случае обнаружения сбоев).

Для управления охранными и дополнительными функциями используется коммуникатор или резервный передатчик. На дисплее основного пульта схематично отображается состояние зон охраны при включении защиты, отдельное поле выделено для показа текущего времени. Поскольку экран является унифицированным для нескольких модификаций сигнализаций Sheriff, часть пиктограмм не используется.

При утере пульта водитель включает охрану автомобиля путем 3-секундного воздействия на переключатель Valet. После гудка происходит включение контрольного диода (в режиме ускоренного мигания), что указывает на ожидание замыкания переключателей дверей или крышки багажника. После закрытия последней дверцы происходит постановка машины под охрану, штатный ключ от автомобиля не требуется.

Сигнализация поддерживает дополнительный транспондер, который предварительно заносится в память головного блока. Дополнительно требуется внести корректировки в настройки оборудования ZX-900. После активации цепей поджога рабочей смеси начинается поиск устройства, которое необходимо хранить вместе с коммуникатором. Если устройство обнаружено, блокировка цепи пуска двигателя отключается. Если транспондер не обнаружен, включается защита цепей зажигания и стартера.
